地勘钻机型号如何选择

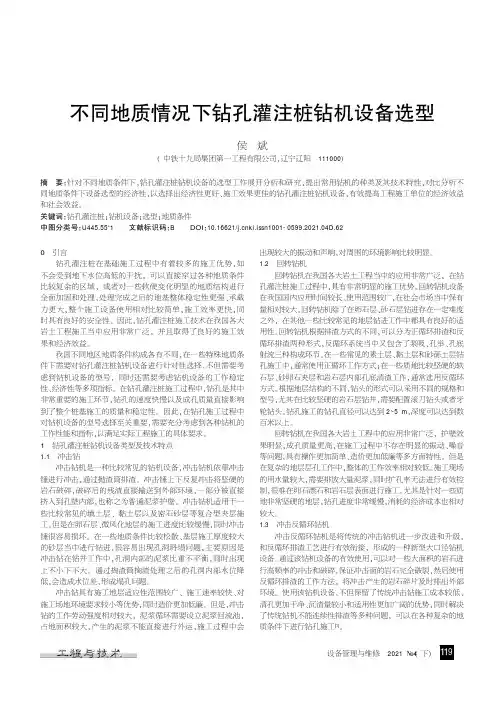

不同地质情况下钻孔灌注桩钻机设备选型
设备管理与维修2021翼4(下)0引言钻孔灌注桩在基础施工过程中有着较多的施工优势,如不会受到地下水位高低的干扰,可以直接穿过各种地质条件比较复杂的区域,或者对一些软硬变化明显的地质结构进行全面加固和处理,处理完成之后的地基整体稳定性更强、承载力更大,整个施工设备使用相对比较简单,施工效率更快,同时具有良好的安全性。
因此,钻孔灌注桩施工技术在我国各大岩土工程施工当中应用非常广泛,并且取得了良好的施工效果和经济效益。
我国不同地区地质条件构成各有不同,在一些特殊地质条件下需要对钻孔灌注桩钻机设备进行针对性选择,不但需要考虑到钻机设备的型号,同时还需要考虑钻机设备的工作稳定性、经济性等多项指标。
在钻孔灌注桩施工过程中,钻孔是其中非常重要的施工环节,钻孔的速度快慢以及成孔质量直接影响到了整个桩基施工的质量和稳定性。
因此,在钻孔施工过程中对钻机设备的型号选择至关重要,需要充分考虑到各种钻机的工作性能和指标,以满足实际工程施工的具体要求。
1钻孔灌注桩钻机设备类型及技术特点1.1冲击钻冲击钻机是一种比较常见的钻机设备,冲击钻机依靠冲击锤进行冲击,通过抛渣筒排渣。
冲击锤上下反复冲击将坚硬的岩石破碎,破碎后的残渣直接输送到外部环境,一部分被直接挤入到孔壁内部,也称之为普通泥浆护壁。
冲击钻机适用于一些比较常见的填土层、黏土层以及密石砂层等复合型夹层施工,但是在卵石层、微风化地层的施工进度比较缓慢,同时冲击锤很容易损坏。
在一些地质条件比较松散、基层施工厚度较大的砂层当中进行钻进,很容易出现孔洞坍塌问题,主要原因是冲击钻在钻井工作中,孔洞内部的泥浆比重不平衡,同时出现上不小下不大。
通过掏渣筒掏渣处理之后的孔洞内部水位降低,会造成水位差,形成塌孔问题。
冲击钻具有施工地层适应性范围较广、施工速率较快、对施工场地环境要求较小等优势,同时造价更加低廉。
但是,冲击钻的工作劳动强度相对较大,泥浆循环需要设立泥浆回流池,占地面积较大,产生的泥浆不能直接进行外运,施工过程中会出现较大的振动和声响,对周围的环境影响比较明显。

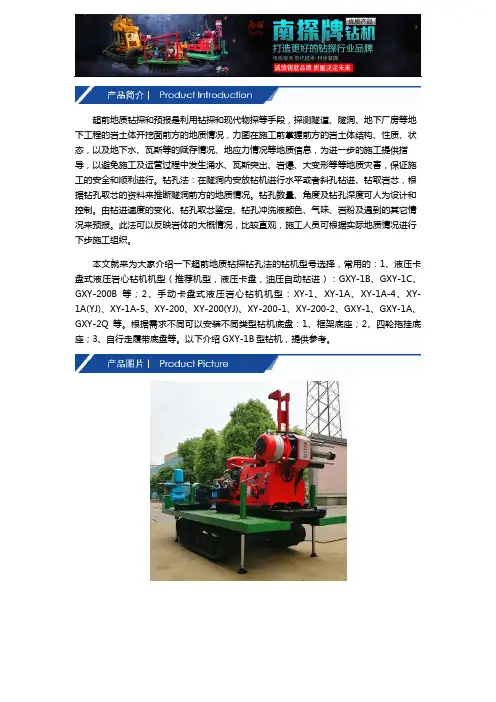

超前地质钻机型号如何选择
超前地质钻探和预报是利用钻探和现代物探等手段，探测隧道、隧洞、地下厂房等地下工程的岩土体开挖面前方的地质情况，力图在施工前掌握前方的岩土体结构、性质、状态，以及地下水、瓦斯等的赋存情况、地应力情况等地质信息，为进一步的施工提供指导，以避免施工及运营过程中发生涌水、瓦斯突出、岩爆、大变形等等地质灾害，保证施工的安全和顺利进行。
钻孔法：在隧洞内安放钻机进行水平或者斜孔钻进、钻取岩芯，根据钻孔取芯的资料来推断隧洞前方的地质情况。
钻孔数量、角度及钻孔深度可人为设计和控制。
由钻进速度的变化、钻孔取芯鉴定、钻孔冲洗液颜色、气味、岩粉及遇到的其它情况来预报。
此法可以反映岩体的大概情况，比较直观，施工人员可根据实际地质情况进行下步施工组织。
本文就来为大家介绍一下超前地质钻探钻孔法的钻机型号选择，常用的：1、液压卡盘式液压岩心钻机机型（推荐机型，液压卡盘，油压自动钻进）：GXY-1B、GXY-1C、GXY-200B等；2、手动卡盘式液压岩心钻机机型：XY-1、XY-1A、XY-1A-4、XY-1A(YJ)、XY-1A-5、XY-200、XY-200(YJ)、XY-200-1、XY-200-2、GXY-1、GXY-1A、GXY-2Q等。
根据需求不同可以安装不同类型钻机底盘：1、框架底座；2、四轮拖挂底座；3、自行走履带底盘等。
以下介绍GXY-1B型钻机，提供参考。
GXY-1B型钻机是GXY-1型钻机的变型产品，360°可调角度钻孔，主要结构是在GXY-1型的基础上固定机架改为滑移机架，动力头由球卡式盘改为液压卡盘，GXY-1C型钻机是在GXY-1B型钻机基础上增加了高速功能，其它全部相同。
适用于工程地质勘察，固体矿床的普查勘探，超前地质钻探孔、爆破孔用各种混凝土结构的检查孔等，根据地层的不同，可选用金刚石、硬质合金、螺旋等钻头钻进。
主要特点:1、钻机输入功率大，输出扭矩大，钻进能力强。
2、钻机输出转速范围宽，既适用于工程地质勘察，又适用于金刚石岩芯钻探。

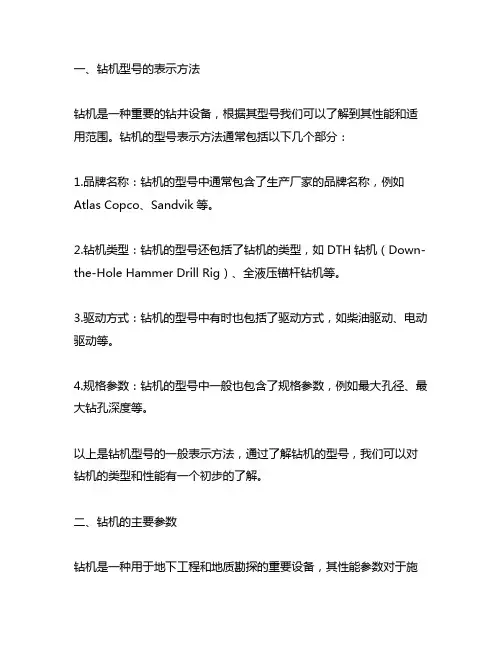

钻机型号的表示方法及钻机的主要参数
一、钻机型号的表示方法钻机是一种重要的钻井设备，根据其型号我们可以了解到其性能和适用范围。
钻机的型号表示方法通常包括以下几个部分：1.品牌名称：钻机的型号中通常包含了生产厂家的品牌名称，例如Atlas Copco、Sandvik等。
2.钻机类型：钻机的型号还包括了钻机的类型，如DTH钻机（Down-the-Hole Hammer Drill Rig）、全液压锚杆钻机等。
3.驱动方式：钻机的型号中有时也包括了驱动方式，如柴油驱动、电动驱动等。
4.规格参数：钻机的型号中一般也包含了规格参数，例如最大孔径、最大钻孔深度等。
以上是钻机型号的一般表示方法，通过了解钻机的型号，我们可以对钻机的类型和性能有一个初步的了解。
二、钻机的主要参数钻机是一种用于地下工程和地质勘探的重要设备，其性能参数对于施工效率和工程质量有着重要的影响。
钻机的主要参数通常包括以下几个方面：1.钻机的功率：钻机的功率是指其驱动系统的功率大小，决定了钻机的工作效率和适用范围。
2.钻机的钻孔直径：钻机的钻孔直径是指钻机可以钻取的孔径范围，决定了钻机的应用领域。
3.钻机的最大钻孔深度：钻机的最大钻孔深度是指钻机可以钻取的最大深度，决定了钻机的施工范围。
4.钻机的工作效率：钻机的工作效率是指在单位时间内钻取的孔径和深度，是衡量钻机性能的重要指标之一。
5.钻机的运输方式：钻机的运输方式包括了移动式、履带式等，是钻机适用范围的重要因素。
通过了解钻机的主要参数，我们可以对钻机的性能和适用范围有一个全面的了解，从而为选购和使用钻机提供参考依据。
总结：钻机型号的表示方法和钻机的主要参数是我们了解钻机性能和适用范围的重要依据。
在选择和使用钻机时，必须充分了解钻机的型号和主要参数，从而确保钻机能够适用于工程需求，并具有良好的施工效率和施工质量。
希望本文的介绍可以帮助读者更好地了解钻机的相关知识，为工程施工提供有益的参考意见。
在钻机型号的表示方法和钻机的主要参数中，还有一些其他重要的信息也是需要我们关注的。

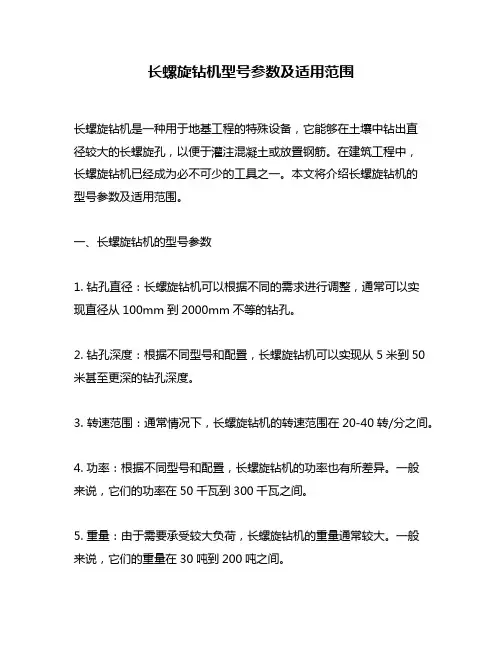

长螺旋钻机型号参数及适用范围
长螺旋钻机型号参数及适用范围长螺旋钻机是一种用于地基工程的特殊设备，它能够在土壤中钻出直径较大的长螺旋孔，以便于灌注混凝土或放置钢筋。
在建筑工程中，长螺旋钻机已经成为必不可少的工具之一。
本文将介绍长螺旋钻机的型号参数及适用范围。
一、长螺旋钻机的型号参数1. 钻孔直径：长螺旋钻机可以根据不同的需求进行调整，通常可以实现直径从100mm到2000mm不等的钻孔。
2. 钻孔深度：根据不同型号和配置，长螺旋钻机可以实现从5米到50米甚至更深的钻孔深度。
3. 转速范围：通常情况下，长螺旋钻机的转速范围在20-40转/分之间。
4. 功率：根据不同型号和配置，长螺旋钻机的功率也有所差异。
一般来说，它们的功率在50千瓦到300千瓦之间。
5. 重量：由于需要承受较大负荷，长螺旋钻机的重量通常较大。
一般来说，它们的重量在30吨到200吨之间。
6. 外形尺寸：长螺旋钻机的外形尺寸也有所差异，通常情况下，其长度在10米到30米之间，宽度在3米到8米之间。
二、长螺旋钻机的适用范围1. 地基工程：长螺旋钻机是地基工程中必不可少的设备之一。
它可以用于灌注混凝土或放置钢筋等工作。
特别是对于那些需要深度挖掘和灌注混凝土的场合，长螺旋钻机可以发挥出其独特的优势。
2. 城市建设：随着城市化进程不断加快，城市建设也越来越需要使用长螺旋钻机。
它可以用于修建高楼大厦、地下车库、地铁站等建筑物。
3. 桥梁工程：桥梁工程也是长螺旋钻机适用的领域之一。
在桥墩和桥台的施工中，长螺旋钻机可以起到关键作用。
4. 矿山工程：长螺旋钻机还可以用于矿山工程中。
在采矿、探矿、地下储存等方面，长螺旋钻机都可以发挥出其独特的优势。
5. 水利工程：水利工程也是长螺旋钻机适用的领域之一。
在水坝、堤防、港口等方面，长螺旋钻机都可以发挥出其独特的优势。
三、总结通过以上介绍，我们可以看出，长螺旋钻机是一种非常重要的设备，在地基工程、城市建设、桥梁工程、矿山工程和水利工程等领域都有广泛的应用。

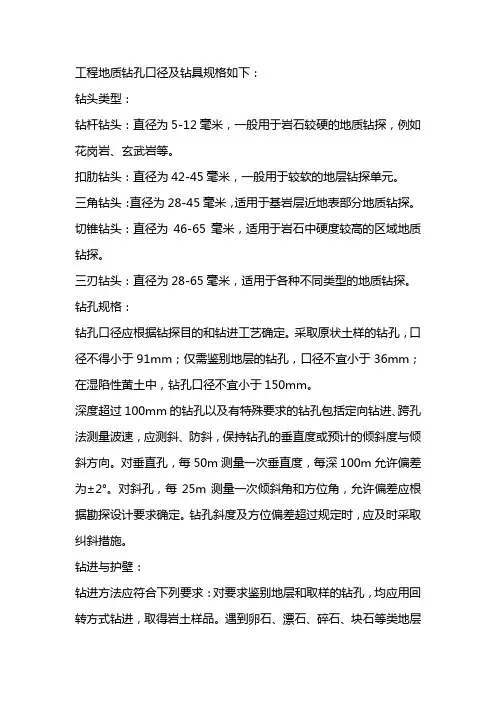

工程地质钻孔口径及钻具规格
工程地质钻孔口径及钻具规格如下：
钻头类型：
钻杆钻头：直径为5-12毫米，一般用于岩石较硬的地质钻探，例如花岗岩、玄武岩等。
扣肋钻头：直径为42-45毫米，一般用于较软的地层钻探单元。
三角钻头：直径为28-45毫米，适用于基岩层近地表部分地质钻探。
切锥钻头：直径为46-65毫米，适用于岩石中硬度较高的区域地质钻探。
三刃钻头：直径为28-65毫米，适用于各种不同类型的地质钻探。
钻孔规格：
钻孔口径应根据钻探目的和钻进工艺确定。
采取原状土样的钻孔，口径不得小于91mm；仅需鉴别地层的钻孔，口径不宜小于36mm；在湿陷性黄土中，钻孔口径不宜小于150mm。
深度超过100mm的钻孔以及有特殊要求的钻孔包括定向钻进、跨孔法测量波速，应测斜、防斜，保持钻孔的垂直度或预计的倾斜度与倾斜方向。
对垂直孔，每50m测量一次垂直度，每深100m允许偏差为±2°。
对斜孔，每25m测量一次倾斜角和方位角，允许偏差应根据勘探设计要求确定。
钻孔斜度及方位偏差超过规定时，应及时采取纠斜措施。
钻进与护壁：
钻进方法应符合下列要求：对要求鉴别地层和取样的钻孔，均应用回转方式钻进，取得岩土样品。
遇到卵石、漂石、碎石、块石等类地层
不适用于回转钻进时，可改用振动回转方式钻进。

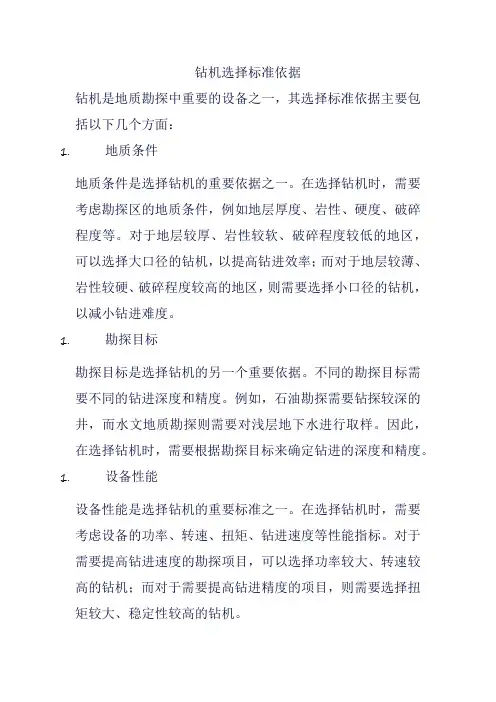

钻机选择标准依据
钻机选择标准依据钻机是地质勘探中重要的设备之一，其选择标准依据主要包括以下几个方面：1.地质条件地质条件是选择钻机的重要依据之一。
在选择钻机时，需要考虑勘探区的地质条件，例如地层厚度、岩性、硬度、破碎程度等。
对于地层较厚、岩性较软、破碎程度较低的地区，可以选择大口径的钻机，以提高钻进效率；而对于地层较薄、岩性较硬、破碎程度较高的地区，则需要选择小口径的钻机，以减小钻进难度。
1.勘探目标勘探目标是选择钻机的另一个重要依据。
不同的勘探目标需要不同的钻进深度和精度。
例如，石油勘探需要钻探较深的井，而水文地质勘探则需要对浅层地下水进行取样。
因此，在选择钻机时，需要根据勘探目标来确定钻进的深度和精度。
1.设备性能设备性能是选择钻机的重要标准之一。
在选择钻机时，需要考虑设备的功率、转速、扭矩、钻进速度等性能指标。
对于需要提高钻进速度的勘探项目，可以选择功率较大、转速较高的钻机；而对于需要提高钻进精度的项目，则需要选择扭矩较大、稳定性较高的钻机。
1.设备可靠性设备可靠性是选择钻机的重要标准之一。
在选择钻机时，需要考虑设备的可靠性、稳定性和耐久性。
对于需要长期使用的勘探项目，需要选择可靠性高、稳定性好的钻机；而对于需要频繁移动或运输的勘探项目，则需要选择耐久性好、易于维护的钻机。
1.设备成本设备成本是选择钻机的重要标准之一。
在选择钻机时，需要考虑设备的购置成本、运行成本、维护成本等。
对于需要长期使用的勘探项目，需要考虑设备的寿命周期成本，以便更好地评估设备的经济效益。
综上所述，选择钻机的标准依据主要包括地质条件、勘探目标、设备性能、设备可靠性和设备成本等方面。
在选择钻机时，需要综合考虑这些因素，以便选择最适合自己项目的钻机。
同时，还需要注意设备的维护和保养，以保证设备的正常运转和使用寿命。
钻机型号大全
钻机型号大全导言钻机是一种被广泛应用于石油工业、建筑工程和水泥工艺等领域的重型工程机械设备。
它们以其强大的钻探能力和高效的工作性能而广受行业认可。
在市场上有各种不同型号的钻机，每种钻机都具有独特的特点和适用范围。
本文将为您介绍一些常见的钻机型号。
一、潜孔钻机潜孔钻机是一种专为进行地下钻探而设计的钻机。
它以其灵活性、高效性和适应各种复杂地质条件的能力而受到青睐。
常见的潜孔钻机型号包括：1. SPT-100潜孔钻机：该型号钻机具有稳定的性能和高效的钻探能力。
它适用于地质工程勘探和水文地质调查等领域。
2. SPT-200潜孔钻机：该型号钻机采用液压系统驱动，具有较高的自动化程度和稳定性。
它适用于进行深孔钻探和地下水资源勘探等工作。
二、岩土钻机岩土钻机是一种专门用于开采岩石和土壤的钻机。
它通常具有强大的钻探力和抗震能力。
常见的岩土钻机型号包括：1. HYD-200岩土钻机：该型号钻机采用液压驱动，具有高速电喷混合钻进系统。
它广泛应用于隧道工程和岩石勘探等领域。
2. PCD-150岩土钻机：该型号钻机具有强大的钻孔能力和稳定的性能。
它适用于土壤工程、地下水井勘探和洞穴勘察等项目。
三、水泥钻机水泥钻机是一种用于钻探水泥固井的特殊钻机。
它们具有高效的钻探能力和可靠的稳定性。
常见的水泥钻机型号包括：1. CGD-300水泥钻机：该型号钻机适用于坚硬地质条件下的钻孔工作。
它具有自动化程度高、运行平稳的特点，广泛用于石油钻探和地下水井勘探。
2. CCD-250水泥钻机：该型号钻机采用液压系统驱动，具有较高的钻探速度和钻探深度。
它适用于各种水泥固井作业和岩石勘探。
结论无论是进行地下钻探、岩土工程还是水泥固井，选择合适的钻机非常重要。
本文介绍了一些常见的钻机型号，它们具有不同的特点和适用范围。
希望本文能够帮助读者了解钻机的种类和选择适合的钻机。
如果你对这些钻机型号感兴趣，建议你进一步了解相关信息，以便更好地应用它们。
地质钻机300型参数
地质钻机300型参数地质钻机300型是一种用于地质勘探和钻探作业的专业设备，具有一系列独特的参数和特点。
本文将围绕地质钻机300型的参数展开介绍，内容包括机型尺寸、钻杆直径、最大钻孔深度、钻进速度、动力来源等方面。
一、机型尺寸地质钻机300型的机型尺寸是指其长度、宽度和高度等方面的尺寸参数。
一般来说，该型号地质钻机的尺寸为长x宽x高，单位为米。
具体数值会根据不同的生产厂家和配置有所差异，但一般在合理范围内，以满足操作需求为主。
二、钻杆直径地质钻机300型的钻杆直径是指用于进行钻探作业的钻杆的直径尺寸。
钻杆直径的大小直接影响着钻孔的直径和钻探效果。
一般来说，地质钻机300型的钻杆直径为几毫米至几十毫米不等，具体数值根据不同的需求和地质条件选择。
三、最大钻孔深度地质钻机300型的最大钻孔深度是指该型号地质钻机可以达到的最大钻孔深度。
这个参数通常与地质钻机的结构设计和动力源有关。
一般来说，地质钻机300型的最大钻孔深度在几十米至几百米之间，具体数值也会根据不同的配置和需求有所差异。
四、钻进速度地质钻机300型的钻进速度是指该型号地质钻机在进行钻探作业时的钻进速度。
钻进速度的快慢直接影响到钻孔的进展和作业效率。
一般来说，地质钻机300型的钻进速度在几十米至数百米每小时之间，具体数值会根据不同的地质条件、岩石硬度和钻杆直径等因素进行调整。
五、动力来源地质钻机300型的动力来源是指该型号地质钻机所采用的动力装置。
常见的动力来源包括电动机、柴油机等。
电动机动力源通常适用于室内或有电源供应的场所，柴油机动力源则适用于户外或无电源供应的场所。
不同的动力来源具有各自的特点和适用范围，根据实际需求选择适合的动力来源非常重要。
在实际的地质勘探和钻探作业中，地质钻机300型的参数是决定其性能和适用范围的重要指标。
合理的机型尺寸和钻杆直径可以满足作业需求；最大钻孔深度和钻进速度直接影响作业效率；动力来源的选择则关系到设备的可用性和适应性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
随着国家经济的持续发展，工程建设行业也不断发展着。
在工程建设中地勘钻机的地位也是十分重要的，地勘钻机型号如何选择呢？在众多型号的地勘钻机中，本文为大家介绍一下南探牌XY-200(YJ)型钻机的具体参数，可供选择参考。
1、基本参数钻孔深度：200、150、100m；终孔直径：75、91、110mm；最大开孔直径：300 mm
钻杆直径：42,50 mm，钻孔倾角：90-75°
钻机外廓尺寸（L×B×H)：1660×780×1560 mm，钻机重量(不包括动力机): 650kg
2、回转器主动钻杆：六方带槽46*Φ51*4300mm,主机杆夹持方式：手动球卡式立轴转速(四档)：1010,505,236,118 r/min，立轴行程：450 mm
立轴空载向上最大移动速度：3 m/s ，立轴空载向下最大移动速度：4 m/s
立轴最大给进力：15 KN，立轴最大起重力：25 KN
3、卷扬机最大起重量(单绳)：17 KN，卷筒转速：121,76,36 r/min
卷筒圆周线速度(二层)：1.05,0.66,0.31 m/s，卷筒直径：140 mm 钢丝绳直径：10 mm，钢丝绳容量：35 m，抱闸直径：252 mm，闸带宽度：50 mm
4、油泵 型号：YBC-20/125，额定压力：12.5 Mpa 流量：16 ml/r 额定转
速；1500 r/min
5、移动装置 移动油缸行程：450mm ，钻机离开孔口距离：300mm
6、动力装置
电动机型号：Y160L-4，额定功率：15 KW ，额定转速：1460 r/min
柴油机型号：S1115，额定功率：16.2KW ，额定转速：2200 r/min 注:.本钻机动力标准配备柴油机,也可配备电动机,需由用户订货时提出。
建议选配钻机底座及钻塔(根据需求选择一项）：1、T-SJ-3型三角架钻塔；2、T2-SJ-3型两轮拖挂三角架钻塔；3、T-SJ-4型整体底座及四角架钻塔；4、T4-SJ-4型四轮拖挂底座及四角架钻塔；5、LP-4T-01-A 型履带底盘及四角架钻塔；6、LP-4T-01-B 型履带底盘及四角架钻塔；7、LP-4T-02-B 型履带底盘及井字形液压起落钻塔；8、LP-4T-02--B-STRZT 型履带底盘及人字形全液压起落钻塔；9、LP-4T-02-B-STZDT 型履带底盘及双塔架折叠式液压钻塔；10、LP-4T-02-B-SST 型履带底盘及全液压伸缩式钻塔（高度可调）。
备注：型号加-SG 型为液压升高型履带底盘（上下卡车）。
泥浆泵选配：BW160A 型（单缸）、BW200A 型(双缸）。
南京南地钻探机械有限公司注册商标“南探牌”，经营范围：钻探机械、齐全的钻探工具系列、静力触探仪、锚固机具系列、水利机械及灌浆设备及通用机械设备、钻机配件、泥浆泵配件的设计、制造、销售、修理和服务。
企业通过ISO9001：2015质量管理体系认证。
产品根据建设部、地矿部、水利部、冶金部等标准及《中华人民共和国GB50021-2001岩土工程勘察规范》研制而成，通用互换性能好，具有品种多、规格全、质量可靠、经久耐用等特点。
广泛适用于探矿、探煤、探油、水文地质勘探、水利、电力、交通、高铁、地铁、地热能源、地基基础及工民建等行业，产品销往全国各地及亚、非、拉美国家和地区，深受广大用户的欢迎。
我公司是一家具有独立设计能力和生产工艺流程的钻探机械厂，位于环境优美、工业发达的南京市江宁开发区，机场高速公路、绕越高速（二环）、双龙大道、将军大道直达我公司，地铁(S1或3号线）、公交等交通十分便利，热忱欢迎新老客户光临指导!。
