幕墙的分类 全
幕墙知识介绍
幕墙知识介绍 Document number：PBGCG-0857-BTDO-0089-PTT1998第一节各类型建筑幕墙介绍一、建筑幕墙一般分类幕墙的类型及名称较多，各公司的命名也不尽相同。
一般可按较成熟的幕墙产品的构造形式和材料种类进行分类。
（一）按幕墙构造形式分类：➢构件式（框架）玻璃幕墙➢单元式玻璃幕墙➢点支撑玻璃幕墙➢全玻幕墙➢节能型幕墙➢其他类型幕墙（例如橱窗、天棚、雨篷等）（二）按幕墙面板形式分类：➢玻璃幕墙➢金属板幕墙（例如铝单板幕墙、复合铝板幕墙、蜂窝铝板幕墙）➢石材幕墙➢其它材料幕墙（例如陶土板幕墙、微晶石幕墙、清水混凝土板幕墙）随着社会的进步和经济发展，建筑幕墙也越来越成熟，同时也出现了一些新形势的节能环保建筑幕墙，如、光电幕墙。
第二节 常见几种建筑幕墙介绍一、框架式（元件式）幕墙1、框架式幕墙的构造特点框架式(元件式,构件式)幕墙的竖框（或横梁）先安装在主体结构上，再安装横梁（或竖框），竖框和横梁组成框格，面板材料在工厂内加工成单元组件，再固定在竖框和横梁组成的框格上。
面板材料单元组件所承受的荷载要通过竖框（或横梁）传递给主体结构。
该结构较常见的形式是：竖框和横梁现场安装形成框格后将面板材料单元组件固定于骨架上，面板材料单元组件竖向接逢在立柱上，横向接逢在横梁上，并进行密封胶接逢处理，防雨水渗透、空气渗透。
2、框架式幕墙的主要特点 ⏹ 施工手段灵活，工艺较为成熟，经过较多工程实践检验，是目前采用较多的幕墙结构形式。
⏹ 主体结构适应能力强，安装顺序基本不受主体结构的影响。
具有一定的抗层间位移能力。
⏹ 面板材料单元组件工厂制作，结构胶使用性能有保证。
⏹ 大量安装工序现场进行，要求现场管理工作量大。
⏹ 密封胶施工要求严格，前期清洗、打胶过程对工人素质要求高；安装打胶控制点多，工序多，要求工程管理质量高。
二、单元式幕墙1、单元式幕墙定义将面板和金属框架(横梁、立柱)在工厂组装为幕墙单元，以幕墙单元形式在现场完成安装施工的框支承幕墙。
玻璃幕墙分类及特点
玻璃幕墙分类及特点引言玻璃幕墙是一种用于建筑外部的玻璃外墙系统，已经成为现代建筑的重要组成部分。
它不仅能提供建筑外观美观，还能增加自然采光和空气流通，提升建筑能源效率。
在设计和选择玻璃幕墙时，了解不同类型和特点非常重要。
本文将介绍玻璃幕墙的分类及其特点。
1. 单层玻璃幕墙1.1 特点•单层玻璃幕墙是最基本的幕墙类型，由单层玻璃板和支撑框架组成。
•玻璃板可以是普通钢化玻璃、夹层玻璃或单层透明玻璃等。
•支撑框架通常由铝合金或钢材制成，用于支撑和固定玻璃板。
•单层玻璃幕墙通常适用于一般建筑，具有较低的成本和安装难度。
1.2 优势•提供良好的采光和视野，让室内空间充满自然光线。
•能有效阻挡风、雨、噪音和尘土的进入，保持室内环境舒适。
•相对较低的成本，适用于普通建筑或低层建筑。
1.3 局限性•不能提供良好的隔热和隔音效果，容易受到外部温度和噪音的影响。
•可能存在安全隐患，如果玻璃破碎，容易造成伤害。
•不适用于高层建筑，因为没有足够的耐风压能力。
2. 双层玻璃幕墙2.1 特点•双层玻璃幕墙由两层玻璃板之间的空气层组成，形成独立的隔热层。
•玻璃板可以是普通钢化玻璃、夹层玻璃或单层透明玻璃等。
•双层玻璃幕墙通常使用铝合金或不锈钢作为支撑框架。
2.2 优势•通过空气层的隔热效果，提升了建筑的保温性能和能源效率。
•与单层玻璃幕墙相比，具有更好的隔音效果，减少外部噪音的干扰。
•建筑外观更加立体感和美观，增加了设计的可能性。
2.3 局限性•比单层玻璃幕墙更贵，需要更复杂的安装工艺和材料。
•空气层可能会产生积水和污秽，需要定期维护和清洁。
•由于空气层的存在，室内空间可能受到限制。
3. 点幕墙3.1 特点•点幕墙由玻璃幕墙板与支撑结构之间的点支撑系统组成。
•点支撑系统通常由不锈钢材料制成，将玻璃幕墙板固定在建筑结构上。
•玻璃幕墙板可以是单层或夹层玻璃，也可以是其他特殊加工的玻璃材料。
3.2 优势•点幕墙可以提供宽大的视觉效果，让建筑立面更加透明，并提供良好的采光。

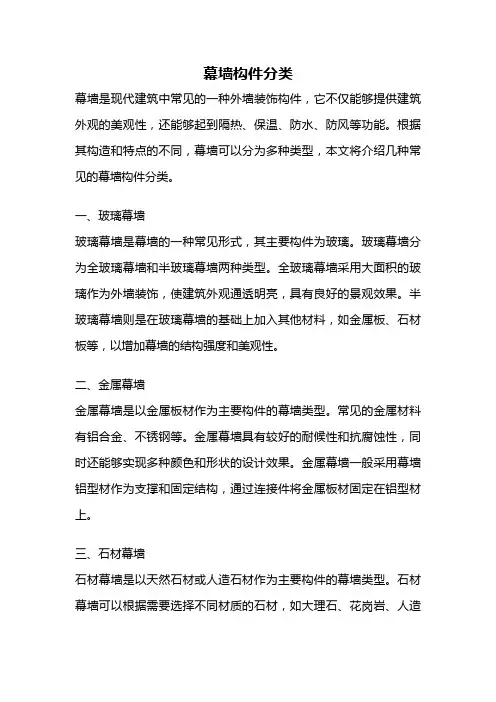

幕墙构件分类
幕墙构件分类幕墙是现代建筑中常见的一种外墙装饰构件，它不仅能够提供建筑外观的美观性，还能够起到隔热、保温、防水、防风等功能。
根据其构造和特点的不同，幕墙可以分为多种类型，本文将介绍几种常见的幕墙构件分类。
一、玻璃幕墙玻璃幕墙是幕墙的一种常见形式，其主要构件为玻璃。
玻璃幕墙分为全玻璃幕墙和半玻璃幕墙两种类型。
全玻璃幕墙采用大面积的玻璃作为外墙装饰，使建筑外观通透明亮，具有良好的景观效果。
半玻璃幕墙则是在玻璃幕墙的基础上加入其他材料，如金属板、石材板等，以增加幕墙的结构强度和美观性。
二、金属幕墙金属幕墙是以金属板材作为主要构件的幕墙类型。
常见的金属材料有铝合金、不锈钢等。
金属幕墙具有较好的耐候性和抗腐蚀性，同时还能够实现多种颜色和形状的设计效果。
金属幕墙一般采用幕墙铝型材作为支撑和固定结构，通过连接件将金属板材固定在铝型材上。
三、石材幕墙石材幕墙是以天然石材或人造石材作为主要构件的幕墙类型。
石材幕墙可以根据需要选择不同材质的石材，如大理石、花岗岩、人造石等，以实现不同的装饰效果。
石材幕墙一般采用钢架或铝合金架作为支撑结构，通过连接件将石材板固定在架子上。
四、陶瓷幕墙陶瓷幕墙是以陶瓷板材作为主要构件的幕墙类型。
陶瓷板材具有较好的耐火性和耐候性，同时还具有较高的装饰性和艺术性。
陶瓷幕墙一般采用铝合金或不锈钢架作为支撑结构，通过连接件将陶瓷板固定在架子上。
五、石材铝板幕墙石材铝板幕墙是以石材和铝板作为主要构件的幕墙类型。
石材铝板幕墙结合了石材和金属的优点，既具有石材的装饰效果，又具有铝板的轻便性和耐候性。
石材铝板幕墙一般采用铝板作为表面材料，石材作为内部支撑材料，通过连接件将石材和铝板固定在幕墙结构上。
总结起来，幕墙构件的分类主要包括玻璃幕墙、金属幕墙、石材幕墙、陶瓷幕墙和石材铝板幕墙等。
不同的幕墙类型具有不同的特点和适用范围，在建筑设计中需要根据实际需求选择合适的幕墙构件。
幕墙的设计和施工需要考虑到结构的安全性、耐久性和美观性，以确保幕墙能够达到预期的效果并具有良好的使用性能。
简述玻璃幕墙分类,各幕墙组成,特点及施工工艺
简述玻璃幕墙分类,各幕墙组成,特点及施工工艺玻璃幕墙是一种以玻璃材料为主要构成的建筑墙体。
它不仅具有光线透明，观赏性强等特点，还能够有效地隔离外界环境对建筑内部的影响，使建筑更加美观大方。
根据不同的分类标准，玻璃幕墙可以分为多种类型，下面我们一一进行简要介绍。
一、按照结构形式分类1.幕墙类型：（1）窗框式幕墙窗框式幕墙采用金属框作为主要承重构件，玻璃或其它材料填充在窗框内，形成单元式装配的外墙。
窗框常用的材料有铝合金、钢材、塑料等。
窗框式幕墙的特点是安装方便快捷，成本较低。
（2）承重结构式幕墙承重结构式幕墙是指玻璃面板直接承担建筑承载结构的一部分或全部力，形成连续的负载传递系统。
它利用高强度的玻璃面板在空间上连接传递荷载，充分利用玻璃面板的强度和刚度。
承重结构式幕墙具有良好的透光性和对外界环境的隔离性。
2.幕墙用途：（1）幕墙用于外保温的玻璃幕墙这种幕墙一般由一个或多个玻璃层组成，中间填充保温材料。
它可以有效地隔离室内和室外的温度差异，起到保温的作用。
这种幕墙结构简单，成本较低，但透光性较差。
（2）透光隔热玻璃幕墙这种幕墙一般由两层或多层玻璃面板组成，中间填充透气、隔热的气体。
这种幕墙具有良好的透光性和隔热性能，可以有效地隔离室内和室外的热量传递。
二、按照施工工艺分类1.干挂施工工艺干挂施工工艺是指在幕墙主体上设置悬挂梁，将玻璃幕墙直接挂在悬挂梁上。
这种施工工艺适用于大型建筑或需要保护玻璃幕墙的建筑，能够提供较好的安全性和稳定性。
2.孔中挂轨施工工艺孔中挂轨施工工艺是指在建筑外墙表面预埋嵌入挂轨，并将玻璃幕墙安装在挂轨上。
这种施工工艺适用于普通建筑，工艺简单，施工速度较快。
三、各幕墙的特点及组成1.窗框式幕墙特点：安装方便，成本较低；组成：由金属窗框和填充材料组成。
2.承重结构式幕墙特点：透光性好，隔音效果好，抗风能力强；组成：由金属结构和玻璃面板组成。
3.外保温玻璃幕墙特点：保温效果好；组成：由玻璃层和保温材料组成。
建 筑 装 饰 幕 墙
建筑装饰幕墙建筑幕墙的分类一、按面板材料分类1、玻璃幕墙；2、金属幕墙；3、石材幕墙。
二、按施工方法分类1、单元式幕墙：在工厂车间内将加工好的各种构件和饰面材料组装成一层或多层高的整体板块，然后运到工地进行整体吊装，与建筑主体结构上预先设置的挂接件精确连接而成。
2、半单元式幕墙：是指饰面材料与部分主龙骨构件在工厂车间内组装完成，在施工现场将组装好的板块安装到主体结构主受力龙骨上而成。
3、构件式幕墙（框架式幕墙）：将在工厂车间内加工完成的构件运到工地上，按照施工工艺将构件安装到建筑结构上，最后完成幕墙的安装。
三、按结构形式分类1、有框幕墙：全显框幕墙；半隐框幕墙；全隐框幕墙。
2、无框幕墙：全玻璃幕墙（坐落式全玻璃幕墙；吊挂式全玻璃幕墙），点支式玻璃幕墙明框玻璃幕墙竖框式：即竖框主要受力，竖框外露，立面显示竖向线条的装饰效果；横梁式：即横梁主要受力，横梁外露，立面显示横线条的装饰效果；框格式：即竖框、横梁全部外露，形成格框状的玻璃幕墙。
隐框玻璃幕墙就是将玻璃用硅酮结构密封胶（结构胶）黏贴在铝合金框架上，玻璃与铝框之间完全靠结构胶黏结，在大多数情况下，不再使用金属连接件。
有时候作为安全措施也使用金属连接件。
半隐框玻璃幕墙是将玻璃两对边嵌在铝框内，两对边用结构胶黏贴在铝框上，形成半隐框玻璃幕墙。
全玻璃幕墙（无框玻璃幕墙）面板和肋玻璃均为玻璃的幕墙，分为底座式全玻璃幕墙和吊挂式玻璃幕墙。
点支式玻璃幕墙（结构玻璃）在玻璃上打孔，再用专业不锈钢连接件（驳接器）穿过玻璃孔将玻璃与钢骨架连接在一起。
铝合金玻璃幕墙组成材料玻璃幕墙使用的材料基本分为四大类型：骨架材料（铝合金型材、钢型材）；玻璃板块；密封填缝材料；结构胶黏结材料。
玻璃幕墙材料除必须持有产品合格证外，如钢型材、结构胶、密封胶等还要对其耐候性、防火性和相容性进行检测复试，不合格的材料严禁使用。
一、骨架材料一）铝合金型材1、铝合金型材有普通级、高精级和超高精级之分；2、玻璃幕墙采用的铝合金阳极氧化膜厚度不应低于现行国家标准（GB8013）；3、与玻璃幕墙配套用的铝合金门窗应符合现行国家标准的规定(GB8478 GB8479GB8480 GB8481 GB8482)。
幕墙的分类
第二章幕墙的分类及特点一．按主要支承结构形式分类○1构件式○2单元式○3点支承○4全玻○5双层1.构件式幕墙：在现场依次安装立柱、横梁和面板的框支承幕墙。
以玻璃幕墙为例，构件式玻璃幕墙可分为：明框构件式玻璃幕墙、隐框构件式玻璃幕墙、半隐框（横明竖隐或横隐竖明）构件式玻璃幕墙。
(a)明框构件式玻璃幕墙：金属框架的构件显露于板材的室外表面的幕墙。
明框玻璃幕墙是最传统的玻璃幕墙形式，玻璃采用镶嵌或压扣等机械方式固定，工作性能可靠，使用寿命长，表面分格明显。
明框玻璃幕墙基本构造样例明框可做成多种形式的装饰线条明框玻璃幕墙工程实例(b)隐框构件式玻璃幕墙：金属框架的构件完全不显露于板材的室外表面的幕墙。
隐框玻璃幕墙的玻璃是用硅酮结构密封胶粘结在铝框上，铝框用机械方式固定在骨料上。
玻璃与铝框之间完全靠结构胶粘结，结构胶要受玻璃自重和风荷载、地震外力作用以及温度变化的影响，因而结构胶的性能及打胶质量是隐框玻璃幕墙安全的关健环节之一.隐框玻璃幕墙基本构造样例隐框玻璃幕墙工程实例（C）半隐框构件式玻璃幕墙：金属框架的竖向或横向构件显露于板材的室外表面的幕墙。
横隐竖明构件式玻璃幕墙实例横明竖隐构件式玻璃幕墙实例2.单元式幕墙：将面板和金属框架（横梁、立柱）在工厂组装为幕墙单元，以幕墙单元形式在现场完成安装施工的框支承玻璃幕墙单元式玻璃幕墙可分为单元明框玻璃幕墙、单元隐框玻璃幕墙、单元半隐框玻璃幕墙。
单元式幕墙是一种高速度、高质量、高精度的幕墙形式。
单元式幕墙是由金属构件与面板以单元方式组成的建筑外围护结构，是工厂加工程度较高的一种幕墙类型。
特点1.单元式幕墙的最大特点是工地工期短。
单元式幕墙从楼层下方向上方安装，能够和土建配合同步施工，大大缩短了工程周期。
2.单元式幕墙的单元件高度为楼层高度，宽度为1.2米至1.5米左右，可直接挂在楼层预埋件上，安装方便。
3.单元件在工厂内加工制作，可以把玻璃、铝板或其它材料在加工厂内组装在一个单元件上，促进了建筑工业化程度。
幕墙的专业知识点总结
幕墙的专业知识点总结幕墙的分类：1.单层高层幕墙适用于建筑高度在80m以下，一般用于多层建筑。
其构造系统包括通条型、扇条型、玻璃幕墙。
通条幕墙是由直杆、横隔架、玻璃板和铝合金构成。
扇条幕墙是由直杆、扇条、横隔架、玻璃和铝合金构成。
2.双层高层幕墙适用于40～80m高的多层建筑。
内部构造一般采用隔热玻璃、中空玻璃或绝热铝塑板。
外部构造一般采用镀膜玻璃、钢化玻璃、反射玻璃或者玻璃镜。
3.双层超高层幕墙适用于超过80m以上的高层建筑。
基本上采用双层幕墙形式，内层使用中空玻璃和钢化玻璃，外层采用隔热及抛光玻璃。
4.单层低层幕墙适用于建筑高度在20m以下的建筑，其结构多采用铝合金或者塑钢隔热型材，玻璃则采用玻璃镜或夹胶玻璃。
丰富的表面效果一般建筑幕墙采用钢化玻璃、夹胶玻璃、中空玻璃或镀膜玻璃等。
幕墙在设计上主要考虑到幕墙矩形的大小和位置，以及玻璃的类型和颜色。
幕墙玻璃通过玻璃单元构件形式和多样的连接方式，在玻璃外表面绘制花纹和刻痕，或为保温加铝膜被，并采用不同的玻璃厚度满足外部的装饰效果，从而实现不同的护温效果。
充分考虑了玻璃在外形和性能上的多样性，满足了建筑的功能和装饰的要求。
实现透光性幕墙的设计中要充分考虑到建筑物的采光、视野、风景和外界气氛感应。
随着建筑的日常使用和不同的时间段，需要对透光性进行控制。
根据这些外界因素，幕墙的设计应满足不同气氛的要求，满足日常使用的透光需求。
一方面，在设计上考虑使用传统材料玻璃，特别是安装有夹层玻璃的设计，以确保厚度足够稳固。
另一方面，还考虑采用新型复合材料和机构设计，以实现透光性和外观的变化。
保温节能幕墙能实现保温节能效果主要有以下方式：一是采用厚度和种类不同的玻璃单元，进行层层组合，增强隔热效果；二是考虑到环境温度等因素，在夹层玻璃和玻璃外预留适当的温度差，在不同的时间段中适应不同的节能身效。
除此之外，幕墙还通过前空后填的组合形式，采用中空玻璃加入现代聚氨酯、复合纸板和铜氨纤维的隔热者。
幕墙分类简介
幕墙分类：1：框支承幕墙●构件式：以散件运到施工现场隐框、半隐框（横明竖隐、横隐竖明）、明框优点：生产规模最大、技术成熟缺点：拼装工序较多需在施工现场依次组装●单元式：幕墙立面成独立单元块板优点：板块加工精度高，施工现场工作量少，安装时间便于赶工期。
缺点：造价较高，板块拼接处防水性能稍差。
2：全玻幕墙：面板及支承结构均为玻璃组成落地式、吊挂式3：点支承幕墙：支承装置及支承结构通过点支承●玻璃肋点支式●钢结构支承式点玻幕墙：单梁点支式、桁架点支式、鱼腹梁点支式●拉杆拉索式点玻幕墙优点：通透性优于其它幕墙缺点：不易开启通风、工程造价偏高4：双层幕墙：由外层幕墙、内层幕墙、遮阳系统、换气系统组成。
●外循环式双层幕墙（减少空调负荷、节省能源、降温、保温）●内循环双层幕墙（寒冷地区使用）优点：节能效果明显、大幅度降低噪音；适合寒冷地区和风动环境。
（防风沙）解决气流循环与风动矛盾。
内外通透效果好。
5：金属板幕墙：是指板材为金属板的建筑幕墙(金属板一般包括单层铝板、铝塑复合板、蜂窝铝板、不锈钢板、彩色压型钢板、钛合金板、铜板等)，它类似于玻璃幕墙，我们工程一般常做的金属板幕墙是铝板幕墙（单层铝板、复合铝板、蜂窝铝板），其有多种做法。
常用的是槽板式，它是将板块向四周各折一定长度的边，变成槽形板，按设计要求在折边上固定铝角，然后可靠安装在施工好的骨架上。
当板块过大，为保证其强度与刚度，应按要求在板块中部安装加强肋措施。
如单层铝板中肋与板的连接可用电栓焊固定螺栓连接、胶接或用3M胶等；复合铝板则用结构密封胶固定；蜂窝铝板不用加强肋，其强度和刚度都能达到要求。
6：石材幕墙：是一种独立的围护结构系统，根据施工方法分为湿挂（使用水泥砂浆将石材与墙体粘结）和干挂法。
在当今施工中应用得最多是干挂石材幕墙，它是利用金属挂件将石材面板吊挂在与主体结构连接的金属骨架上。
干挂石材按安装形式常用挂勾式和背栓式：挂勾式干挂石材是利用不锈钢挂件（或铝合金挂件）插入开好的石材边槽中，用环氧树脂胶粘接在槽内，用螺栓固定挂勾在安装好的金属骨架上；背栓式是采用专用的柱锥式锚栓，在石材的背面上钻孔（必须采用专用锥式钻头和钻机）并保证准确的钻孔深度和尺寸，锚柱被无膨胀力地装入圆锥形孔内紧固，然后挂于安装好的骨架上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
幕墙知识！幕墙品种分类！2.吊挂式玻璃幕墙1.全玻璃幕墙3.座地式玻璃幕墙5.拉杆式4.点接驳式玻璃幕墙 6.拉索式7.桁架式9. 明框式幕墙玻璃幕墙8.框架式(元件式)幕墙10.隐框式玻璃幕墙11.横明竖隐式12.横隐竖明式13.单元式玻璃幕墙14.半单元式玻璃幕墙15.小单元式玻璃幕墙16.呼吸式幕墙（双层动态节能幕墙）17.组合幕墙18.钢销式19.短槽式20.通槽式石材幕墙21.背栓式22.小单元式23.湿贴式24.蜂窝石材26.铝单板幕墙25.铝板幕墙27.复合铝板幕墙金属幕墙28.蜂窝铝板幕墙29.钢板幕墙30.千思板非金属幕墙31.陶瓷板幕墙铝合金门窗(32)1.全玻幕墙是一种全透明、全视野的玻璃幕墙，利用玻璃的透明性，追求建筑物内外空间的流通和融合，使人们可以透过玻璃清楚地看到玻璃的整个结构系统，使结构系统由单纯的支承作用转向表现其可见性，从而表现出建筑装饰的艺术感、层次感和立体感。
具有重量轻、选材简单、加工工厂化、施工快捷、维护维修方便、易于清洗等特点。
其对于丰富建筑造型立面效果的功效是其他材料无可比拟的，是现代科技在建筑装饰上的体现。
2.点接驳式全玻幕墙每一分格玻璃用点接驳钢件以点连接形式固定，其所承受的各种荷载和作用（风荷载、地震作用、温度作用等）通过点接驳钢件、钢爪传递到受力支撑结构系统，再由中间受力支撑结构体系传递给主体结构；点接驳钢件采用球状铰接螺栓（可自由转动），且球状铰接螺栓的转动中心与玻璃重心是一致的，可以消除由于外力（风荷载、地震作用、温度作用等）引起的玻璃位移。
点接驳钢爪有“H”形和“X”形等几种形式。
支承玻璃的受力支承结构系统可以是玻璃肋、钢桁架也可以是不锈钢拉杆、拉索或混合结构。
因此点接驳全幕墙可分为玻璃肋点接驳全玻幕墙、钢桁架点接驳全玻幕墙、拉索式点接驳全玻幕墙、混合结构形式点接驳全幕玻墙。
3.拉杆式点接驳全玻幕墙是不锈钢拉杠柔性支承结构代替刚性桁架结构。
拉杆式点接驳全玻璃幕墙采用预应力双层拉杆结构。
一般设计成对称型，这是因为幕墙不仅要承受正风压，还要承受负风压，正风压的承力索在负风压时就变成了稳定杆；而负风压的承力杆在正风压时则变成稳定索。
这样就保证了在正负风压的情况下，双层拉杆结构的受力完整性。
双层拉杆结构的施工与设计的联系十分紧密，设计时，必须预先考虑施工的步骤，尤其必须预先规定好张拉预应力和铺设面板的步骤，实际施工时必须严格按照规定的步骤进行。
4.拉索式点接驳全玻幕墙是不锈钢索柔性支承结构代替刚性桁架结构。
拉索式点接驳全玻璃幕墙采用预应力双层悬索结构。
一般设计成对称型，这是因为幕墙不仅要承受正风压，还要承受负风压，正风压的承力索在负风压时就变成了稳定索；而负风压的承力索在正风压时则变成稳定索。
这样就保证了在正负风压的情况下，双层悬索结构的受力完整性。
双层悬索结构的施工与设计的联系十分紧密，设计时，必须预先考虑施工的步骤，尤其必须预先规定好张拉预应力和铺设面板的步骤，实际施工时必须严格按照规定的步骤进行。
5.钢桁架点接驳式全玻幕墙是采用钢结构为支撑受力体系的玻璃幕墙，所用的钢结构可以是圆钢管钢杠，也可以是鱼腹式钢铰支桁架或其它形式铰支桁架。
钢结构上安装钢爪，面板玻璃四角开孔，钢爪上的紧固件穿过面板玻璃上的孔，紧固后将玻璃固定在钢爪上。
此结构选材灵活、施工简单。
８．框架式(元件式)幕墙框架式(元件式,构件式)幕墙的竖框（或横梁）先安装在主体结构上，再安装横梁（或竖框），竖框和横梁组成框格，面板材料在工厂内加工成单元组件，再固定在竖框和横梁组成的框格上。
面板材料单元组件所承受的荷载要通过竖框（或横梁）传递给主体结构。
该结构较常见的形式是：竖框和横梁现场安装形成框格后将面板材料单元组件固定于骨架上，面板材料单元组件竖向接逢在立柱上，横向接逢在横梁上，并进行密封胶接逢处理，防雨水渗透、空气渗透。
框架式(元件式)幕墙主要特点●1．施工手段灵活，工艺较为成熟，经过较多工程实践检验，是目前采用较多的幕墙结构形式。
●2．主体结构适应能力强，安装顺序基本不受主体结构的影响。
●3．采用密封胶接逢处理，水密性、气密性好，具有较好的保温、隔声降噪能力，具有一定的抗层间位移能力。
●4．面板材料单元组件工厂制作，结构胶使用性能有保证。
●5．大量安装工序现场进行，要求现场管理工作量大。
●6．密封胶施工要求严格，前期清洗、打胶过程对工人素质要求高；安装打胶控制点多，工序多，要求工程管理质量高。
12.单元式幕墙是由许多独立的单元组合而成，每个独立单元组件内部所有板块安装、板块间接缝密封均在工厂内加工组装完成，分类编号按工程安装顺序运往工地吊装，安装可与主体结构施工同步进行（相差5-6个楼层即可）。
通常每个单元组件为一个楼层高（或二、三个楼层高）、一个分格宽，单元与单元之间采用阴阳镶嵌的结构形式，即单元组件的左右竖框、上下横框都是和相邻单元组件对插，通过对插形成组合杆，从而形成单元组件间接逢。
单元组件的竖框直接固定在主体结构上，所承受的荷载是由单元组件的竖框直接传递到主体结构。
其主要特点为：1．幕墙单元工厂内加工制作易实现工业化生产，降低人工费用，控制单元质量；大量的加工制做、准备工作在工厂内完成，从而缩短幕墙现场施工周期和工程施工周期，为业主带来较大的经济效益和社会效益。
2．单元与单元之间阴阳镶嵌连接，适应主体结构位移能力强，能有效吸收地震作用、温度变化、层间位移，单元式幕墙较适用于超高层建筑和纯钢结构高层建筑。
3．接逢处多使用胶条密封，不使用耐候胶（是目前国内外幕墙技术的发展趋势），不受天气对打胶的影响，工期易控制。
4．由于单元式幕墙主要在室内施工安装，主体结构适应能力较差，不适用于有剪力墙和窗间墙的主体结构。
5．要求有严格的施工组织管理，施工时有严格的施工顺序，必须按对插的次序进行安装。
对主体施工用垂直运输设备等施工机械的安放位置有严格限制，否则将影响整个工程的安装。
13.半单元式幕墙是先在主体结构上安装竖框或竖框与横梁组成的框架，竖框和相邻竖框对插，通过对插形成组合杆。
单元组件（装饰面板）再固定在竖框或横梁上。
一般有两种结构形式：一种是竖框先安装在主体结构上，竖料上装有挂接板块的装置，横梁与面板材料组成单元板块，板块挂接竖料上。
竖向接缝在竖框上，横向采用上下单元板块对插接缝，进行接缝处理，形成整片幕墙。
另一种是竖框与横梁组成框架，固定于主体结构上，面板组成独立的小板块，挂接于框架上。
竖向接缝在竖框上，横向接缝在横梁上，并进行接缝处理，形成整片幕墙。
其主要特点是：1.竖框采用对插形式，变位适应能力强，具有较强的层间位移调节能力，抗震性能好。
2.竖框通过对插形成接逢，对地震作用、温度变化等引起的变形适应能力好，且位移时噪声小。
3.易实现工业化生产，可减少现场加工、安装工序，易于控制工程质量。
4.现场施工周期短，接逢处多使用胶条密封，一般不使用耐候胶（是目前国内外幕墙技术的发展趋势），不受天气对打胶的影响，易缩短施工周期。
5.可交叉作业施工，施工手段灵活，受主体结构影响小。
6.维修保养方便，维护、更换板块时不影响周围板块。
16.双层呼吸式幕墙：图片１ 图片２（右）功能要点――智能化、节能：双层幕墙的导热、遮阳特性，可以明显减少楼宇内的能量消耗。
通过被动使用光能，冬季通过双层幕墙的热量损失可减少30%，夏季通过夜间散热，可使用户减少使用空调，从而减少能量的损耗。
如果夜间散热和遮阳板使用正确，还可以保持室内温度低于室外。
通风、防尘：自然通风，即使天气恶劣，也一样可以开窗换气。
减少空调综合症的发生，提高人们的生活质素和工作效率。
隔音：研究检测，对隔音效果影响最大的是通风口的开口位置。
即使窗户开放，双层幕墙仍可达到单层幕墙窗户关闭时的隔音效果。
不仅隔断室外噪音，而且也隔断房间之间和楼层之间的噪音。
换气过程―――夏季，出风口开启，依据热压原理（烟囱效应），冷气会从进风口进入双层幕墙的空气缓冲层；进行热交换后，热空气从出风口排出。
若内层幕墙开启，也可将室内顶部的热空气同时排出。
冬季，出风口关闭，空气缓冲层在温室层的作用下，缓冲层温度会高于室外，从而也提高内层幕墙外表面温度，这样会大大降低室内热损失。
18.销钉式结构：此结构属石材干挂技术第一代产品，是在石板的上下端面钻孔，采用托板与销钉固定。
此结构简便，但板面为局部受力，易产生挤压应力，板块抗变形能力不好，且板块破损后不宜更换，适用于低层建筑。
19半圆槽结构：此结构属石材干挂技术第二代产品，是指在石板的上下端面铣成半圆槽口，采用托板及半圆勾板固定，此结构受力较销钉合理，较易吸收变形，考虑到强度问题，一般多用不锈钢勾板，但板块破损后不宜更换，适用于低层建筑。
20.通长槽固定方式：此结构是在石板上下端面开设通长槽口，采用铝合金通长勾板固定，其特点是受力合理，可靠性高，板块抗变形能力强，且板块破损后可实现更换要求，适用于高层建筑。
21.背栓式结构：此结构属石材干挂技术第三代产品，是目前世界上较先进技术，在国内，只有我公司有此技术、加工和施工技术及进口专用加工设备，是国内石材幕墙技术发展的方向，其特点是实现石材的无应力加工，石材背面采用不锈钢胀栓连接，连接强度高，节省强度值约30%左右，板块抗变形能力强，且板块破损后可实现更换要求，适用于高层建筑，我公司在上海浦东国际金融大厦首次采用此种技术。
石材干挂工艺的比较22. 铝塑复合板与铝单板的比较23.铝合金门窗在我国已广泛应用于各类建筑，它具有优越的物理性能。
使用铝合金门窗的建筑不仅外观美，而且铝合金门窗漏气量小，可降低能耗，其优异的水密性能保护了室内高级装修，可避免雨水渗漏造成的破坏。
公司生产的平开窗、推拉窗均已系列化、标准化。
产品具有采光、通风、防风雨、隔声、防尘、防盗等使用功能，能为人们提供安全舒适的室内居住环境。
铝合金型材料的表面可加工成银白色、咖啡色、古铜色、金黄色、黑色等多种色彩，而且表面光洁度极高，为家居环境增添色彩。
其中平开窗可采用多种高、中档配件，实现客户的不同需要，高档两点锁在门窗产品的应用，使门窗性能等级提高到A1级。
门窗玻璃可选用中空玻璃、珠片花纹玻璃、磨砂玻璃等。
中空玻璃窗隔声性能达到30dB，保温性能的传热系数在3.9W/m2.K左右。
节能环保铝合金门窗技术性能（1）优越的保温性能，节能效果显著。
根据需要，采用不同的断热铝型材及中空玻璃配置，可获得不同的传热系数K 值，以满足不同地区的节能需求。
（2）利用压力平衡原理设计有结构排水系统。
（3）等强度穿条式断热铝型材。
断热条的强度及热变形性能与铝型材相近，并采用先进的压纹复合工艺，保证断热型材具有足够的抗拉伸和抗剪切强度及抵御热变形能力。
（4）窗体强度高，坚固耐用。
