电热恒温干燥箱使用说明书
202电热恒温干燥箱使用说明书
注： 此原理图用于双向可控硅无触点开关
1-3K RC KW 代号
船型开关 熔断器 控温器 名称
20×15 带灯 1-DR
RC-15
C
0~300℃
PT
规格
代号
202-4 型系例电器原理图
电热丝 接触器 热电阻 名称
9KW B9 型 220V
规格
上海蓝凯仪器仪表有限公司
地址:上海市康健路 9 号
七、注意事项
1.应装设装用供电设施并将该设备良好接地.
2.定期检查风机及电器原件是否有松动现象如松动要及时紧固.
3.本设备为非防爆型干燥箱,请勿做易燃易爆物品的试验以免发生事故.
4.用户在按规程操作时,因本产品质量发生故障,本厂负责保修半年.
八、随机附件
1. 产品说明书一份
2. 产品合格证一份
3. 温度仪表说明书一份
度自动指示.
3.数字显示控温仪表,电器主回路装有接触器或可控硅无触点开关对干燥箱温度进行自
动位式控制或连续 PID 精密控制,箱内温度自动显示.
4.双显示 AI 人工智能控温仪表,电器主回路配装可控硅无触点开关,或可控硅功率输出模 块,对干燥箱的温度进行精密的人工智能控制<精度等级高>
5.双显示 AI 人工智能程序控温仪表,电器主回路配装有可控硅无触点开关或可控硅功率
4. 篦
子 一个
202-A0 1 个
202-0 2 个
202-1 2 个
202-2 2 个
202-3 3 个
202-4 4 个
1-3K 船型开关 20×15 带灯
PT
热电阻
100Ω
RT
熔断器
RC-15 RC-30
干燥箱操作说明书
干燥箱操作说明书(总9页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March电热恒温鼓风干燥箱（智能型带定时）操作说明书河北长飞优创科技有限公司一、使用方法1、把需干燥处理的物品放入干燥箱内，关好箱门，把风门调节旋钮旋到“”处。
2、把电源开关拨至“1”处，此时电源指示灯亮，温度控制器上有数字显示。
3、智能温度控制器操作方法参照下面“6”进行操作使用、4、根据不同物品不同的潮湿程度，选择不同的干燥箱时间，如被干燥的物品比较潮湿，可旋转风门调节旋钮至“”处，使箱内湿空气排出。
5、干燥结束后，如不马上取出物品，应先旋转风门调节旋钮把风门关上，否则仍将风门打开，再把电源开关拨至“关”处，如马上打开箱门取出物品，小心烫伤。
二、温度控制器操作说明PV℃SVH/ MO O ORUN/AT OUT ALM设定移位/自调整减小/再运行增加Δ指示灯定义1、“RUN/AT指示灯：运行时此灯点亮，运行结束时熄灭；自整定时此灯闪烁。
2、“OUT”指示灯：有加热输出时此灯点亮，反之熄灭。
3、“ALM”指示灯：传感器异常或超温报警时此灯点亮，反之熄灭。
（一）、温度控制器操作及使用方法1、控制器上电，显示窗上排显示“分度号和版本号”，下排显示“量程值”约3秒后进入到正常显示状态。
2、温度及恒温时间的参看与设定1）若无恒温定时功能：点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；在点击“设定”键，退出此设定状态，修改的设定值自动保存。
在此设定状态下若1分钟之内无任何键按下，控制器会自动返回到正常显示状态。
2）若有恒温定时功能点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），修改方法同上；在点击“设定”键，进入到恒温时间设定状态，显示窗下排显示提示符“ST”,上排显示恒温设定值（先个位值闪烁）；在点击“设定”键，退出此设定状态，修改的设定值自动保存。
电热恒温鼓风干燥箱使用说明书

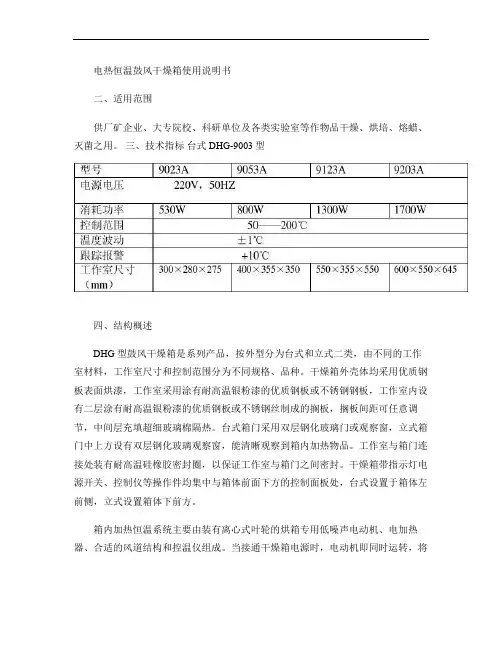

电热恒温鼓风干燥箱使用说明书二、适用范围供厂矿企业、大专院校、科研单位及各类实验室等作物品干燥、烘培、熔蜡、灭菌之用。
三、技术指标台式DHG-9003型四、结构概述DHG 型鼓风干燥箱是系列产品，按外型分为台式和立式二类，由不同的工作室材料，工作室尺寸和控制范围分为不同规格、品种。
干燥箱外壳体均采用优质钢板表面烘漆，工作室采用涂有耐高温银粉漆的优质钢板或不锈钢钢板，工作室内设有二层涂有耐高温银粉漆的优质钢板或不锈钢丝制成的搁板，搁板间距可任意调节，中间层充填超细玻璃棉隔热。
台式箱门采用双层钢化玻璃门或观察窗，立式箱门中上方设有双层钢化玻璃观察窗，能清晰观察到箱内加热物品。
工作室与箱门连接处装有耐高温硅橡胶密封圈，以保证工作室与箱门之间密封。
干燥箱带指示灯电源开关、控制仪等操作件均集中与箱体前面下方的控制面板处，台式设置于箱体左前侧，立式设置箱体下前方。
箱内加热恒温系统主要由装有离心式叶轮的烘箱专用低噪声电动机、电加热器、合适的风道结构和控温仪组成。
当接通干燥箱电源时，电动机即同时运转，将直接置于箱内底部或背部的电加热器产生的热量通过风道向上或向前排出，经过工作室内干燥物品再吸入风机，如此不断循环使温度达到均匀。
台式和立式大容积鼓风干燥箱风门调节器能通过开启风门调节旋钮，调节箱内进入空气量。
微电脑智能控制仪，采用自整定PID 技术，与传统PID 控制相比具有控温迅速，响应快，超调小，精度高的特点，设定温度和箱内温度同时均有数字显示，具有上限跟踪报警和带数字定时器功能，定时可长达9999分钟。
使用轻触按键设定参数，操作方便。
五、只能控温仪的面板功能及操作流程1 2 3 4 5 61、箱内温度显示PV2、加热指示灯3、上限报警指示灯4、自整定指示灯5、功能键SET6、移位键7、减键8、加键 9、设定问多显示SV ▽△操作流程注：参数设定后，应按功能键“SET ”约五秒确认，否则30秒后程序自动退出，参数设定无效。
xma2000电热恒温干燥箱说明书
xma2000电热恒温干燥箱说明书1.温度设置a.在正常工作状态下，按一下SET键，进入温度设定状态，此时PV显示屏显SP，SV显示屏第一位闪烁；b.按移位键将闪烁位移至所需设定位；c.按减键或者加键将数字调至所需值；d.按两下SET键，仪表恢复到正常工作状态，温度设置完成，仪表按新的设定值运行。
2.定时功能a.在正常工作状态下，按两下SET键，进入定时设定状态，此时PV显示屏显示ST，SV显示屏显示0，并闪烁；b.按移位键将闪烁位移至所需设定位；c.按减键或者加键将数字调至所需值；d.按一下SET键，仪表进入定时运行状态，此时运行指示灯闪烁；e.定时功能为倒计时运行，在定时运行状态下，按一下移位键，SV显示屏显示定时剩余时间；f.定时剩余时间归零，仪表进入定时结束状态，此时SV显示屏显示End,并闪烁，同时除风速指示灯以外的所有指示灯均熄灭；g.在定时结束状态下，按一下SET键，仪表恢复到正常工作状态。
h.在定时结束状态下，由于仪表温度控制部分停止工作，PV显示屏显示的测量值会下降到环境温度，此为正常现象。
i.如果无需使用定时功能，请务必将定时时间设置为零。
j.定时功能运行过程中，如发生意外断电，重新上电后，定时剩余时间自动归零。
k.本设备的定时范围：1～9999分钟或1～9999小时。
3.自动风速调节功能a.当设备在升温过程中，循环风机高速运行，加速工作室内的空气对流，缩短升温时间，提高工作效率；b.当工作室内的温度接近控制温度时，仪表自动将循环风机由高速运行调整为低速运行，使工作室内的空气平缓对流，并有效的延长循环风机的寿命；c.如果无需使用自动风速调节功能，可按照控制参数调整方法，将高低速控制参数调整为999.9即可，循环风机将始终处于高速运行状态。
4.自整定功能如果温度控制过程中，出现较大的温度过冲，或较大的温度波动时，请按下列操作启动自整定功能a.关闭电源开关，打开箱门，使设备自然冷却至环境温度；b.关闭箱门，打开电源开关，将温度设至为常用温度值；c.按照控制参数调整方法，将自整定参数调整为1；d.在正常工作状态下，按住减键5秒钟，即进入自整定状态，此时PV显示屏显示ATU,并闪烁；e.自整定结束后，仪表自动恢复到正常工作状态。
电热恒温干燥箱操作说明书
核准：审核：制定:渠红飞
2.箱内物品不能过挤
3.加热时不能触摸视窗，干燥
保养说明：
1. .每次用完后，须将电源全部切断，经常保持箱内外清洁
2.定期检查温度调节器之银触点是否发毛或不平，如有，可用细纱布将触头砂平后，再使用，并应经常用清洁布擦净，使之接触良好(注意必须切断电源)。室内温度调节器之金属管道切勿撞击以免影响灵敏度。
3.温度计在升温过程中显示值可能与仪表显示值有误差，此现象在恒温过程中逐步缩小，如设定温度与温度计相差大应以温度计为准，重新调整设定值
4.箱体在加热过程中应适当打开排气阀放出箱内潮气，打开鼓风机，使箱内热空气产生循环，以提高工作室内的热均匀度。
注意事项：
1.易燃.易爆.腐蚀性挥发性物品不能放入箱内加热

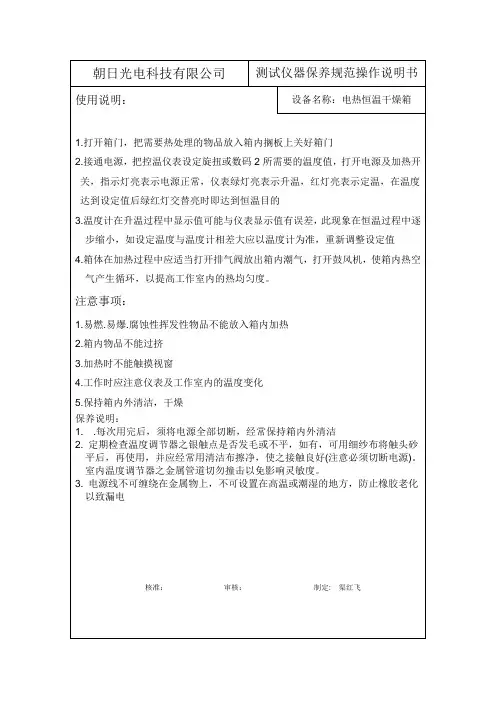

朝日光电科技有限公司
测试仪器保养规范操作说明书
使用说明：
设备名称：电热恒温干燥箱
1.打开箱门，把需要热处理的物品放入箱内搁板上关好箱门
2.接通电源，把控温仪表设定旋扭或数码2所需要的温度值，打开电源及加热开关，指示灯亮表示电源正常，仪表绿灯亮表示升温，红灯亮表示定温，在温度达到设定值后绿红灯交替亮时即达到恒温目的
(参考)电热恒温干燥箱说明书

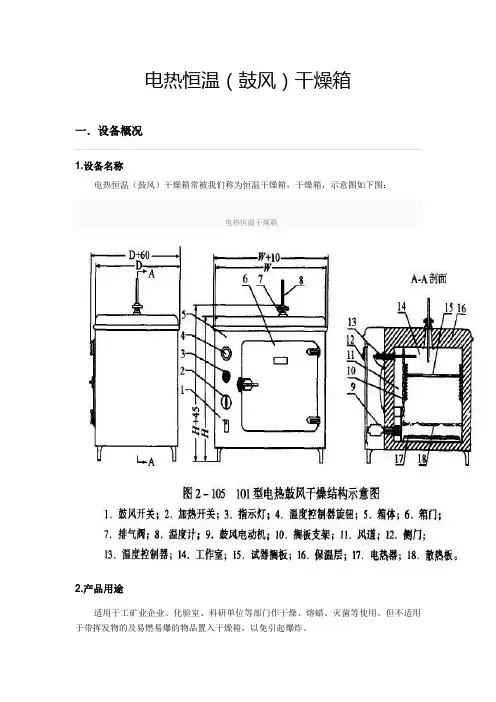

电热恒温（鼓风）干燥箱一．设备概况1.设备名称电热恒温（鼓风）干燥箱常被我们称为恒温干燥箱，干燥箱，示意图如下图：电热恒温干燥箱2.产品用途适用于工矿业企业、化验室、科研单位等部门作干燥、熔蜡、灭菌等使用。
但不适用于带挥发物的及易燃易爆的物品置入干燥箱，以免引起爆炸。
3.主要特点1、外壳采用静电喷涂工艺，漆膜稳定可靠；2、可选用多种控温仪表、控温精度高，稳定性能好；3、箱门采用硅胶条密封，密封效果好。
4.技术指标5.结构说明干燥箱通常由型钢薄板构成，箱体内有一供放置试品和工作室，工作室内有试品搁板，试品可置于其上进行干燥，工作室内与箱体外壳有相当厚度的保温层，中以硅棉或珍珠岩作保温材料。
箱门间有一玻璃门或观察口，以供观察作室之情况。
101型鼓风干燥箱内装有鼓风机，工作室内空气借鼓风机促成机械对流。
开启排气阀门可使工作室内之空气得以更换，获得干燥效果，温度用仪表进行自动控温，控温仪、继电器及全部电气控制设备均装于箱侧控制层内，控制层有侧门可以卸下，以备检察或修理线路时用。
箱内工作室左壁与保温层之间有风道，风装有鼓风风叶及导向板，开启电机开关可使鼓风机工作。
电热器装于箱体内工作室下，共分二组即“电源”、“高温”，并有议表指示灯指示加热工作，绿灯亮表示电热器工作，箱内在加热，绿灯灭红灯亮表示加热停止，即恒温状态。
6.使用前的准备1、该箱安放在室内干燥及水平处，不必使用其他固定装置。
2、应在供电线路中安装铁壳闸刀开关一只，供此箱专用，并用比电源线粗一倍之导线作接地线并有效接地。
3、通电前，先检查本箱的电压是否相符，并按总工率换算出电流大小，接上相应规格的电源线。
4、待一切准备就绪，可放入试品，关上箱门，此时即可接上电源，开始工作。
5、不可任意卸下侧门，拢乱或改变线路，唯当该箱发生故障时可卸下侧门。
按线路逐一检查。
如有重大故障时可与本厂及维修点联系。
通电后的使用：6、接上电源后可开启电源加热开关，当所需温度高于150℃可开向高温档。
干燥箱操作说明书
电热恒温鼓风干燥箱（智能型带定时）操作说明书长飞优创科技一、使用方法1、把需干燥处理的物品放入干燥箱，关好箱门，把风门调节旋钮旋到“”处。
2、把电源开关拨至“1”处，此时电源指示灯亮，温度控制器上有数字显示。
3、智能温度控制器操作方法参照下面“6”进行操作使用、4、根据不同物品不同的潮湿程度，选择不同的干燥箱时间，如被干燥的物品比较潮湿，可旋转风门调节旋钮至“”处，使箱湿空气排出。
5、干燥结束后，如不马上取出物品，应先旋转风门调节旋钮把风门关上，否则仍将风门打开，再把电源开关拨至“关”处，如马上打开箱门取出物品，小心烫伤。
二、温度控制器操作说明指示灯定义1、“RUN/AT指示灯：运行时此灯点亮，运行结束时熄灭；自整定时此灯闪烁。
2、“OUT”指示灯：有加热输出时此灯点亮，反之熄灭。
3、“ALM”指示灯：传感器异常或超温报警时此灯点亮，反之熄灭。
（一）、温度控制器操作及使用方法1、控制器上电，显示窗上排显示“分度号和版本号”，下排显示“量程值”约3秒后进入到正常显示状态。
2、温度及恒温时间的参看与设定1）若无恒温定时功能：点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），可通过移位、增加、减小键修改到所需的设定值；在点击“设定”键，退出此设定状态，修改的设定值自动保存。
在此设定状态下若1分钟之无任何键按下，控制器会自动返回到正常显示状态。
2）若有恒温定时功能点击“设定”键，进入到温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值（先个位值闪烁），修改方法同上；在点击“设定”键，进入到恒温时间设定状态，显示窗下排显示提示符“ST”,上排显示恒温设定值（先个位值闪烁）；在点击“设定”键，退出此设定状态，修改的设定值自动保存。
当恒温时间设定为“0”时，便是没有定时功能，控制器连续运行，显示窗下排显示温度设定值；当设定时间不为“0”时，显示窗下排显示运行时间或温度设定值（参见七.部参数表-2中的运行时间显示模式（参数ndt的值）），当显示运行时间时，下排个位小数点点亮，等测量温度达到设定温度后，定时器开始计时，下排个位小数点闪烁，计时时间到，运行结束，显示窗下排显示“End”，蜂鸣器滴、嘀声鸣叫1分钟后停止鸣叫。
电热恒温干燥箱安全操作规程
你若盛开，蝴蝶自来。
电热恒温干燥箱安全操作规程
目的除去物质的游离水和部分结晶水。
范围适用于原料和产品水份的测定，或烘干部分玻璃仪器。
操作规程开启电源→调节所需温度→放入样品→取出样品→切断
电源
职责 4.1、干燥箱应安装在室内干燥和水平处，防止震动和腐蚀；
4.2、烘箱内外保持清洁；
5、安全操作注意事项
5.1、开、关电源双手保持干燥，严禁用潮湿的双手接触电器；
5.2、擦拭设备前应确认电源已全部切断；
5.3、在箱内严禁存放和烘烤能挥发的腐蚀性物质；
5.4、箱体的底部不能放置任何物体，否则会妨碍热量的传递；
5.5、箱内湿度高于200℃时，不能立即开启箱门，否则会使玻璃门急剧冷却而破裂，因此最好先让其自然冷却至常温后再打开箱门；
5.6、取放样品时应戴上布手套，以免烫伤双手；
5.7、工作完毕后，立即切断电源。
文档内容到此结束，欢迎大家下载、修改、丰富并分享给更多有需要的人。
第1页/共1页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
101、101A型数显电热恒温鼓风干燥箱主要规格及技术参数
一、用途及性能：
本厂生产的101、202型电热干燥箱最高工作温度分别为250℃、300℃二种。
工作室尺寸有大小四种规格，可供各种试品置入使用。
它适用于烘焙、干燥、热处理及其他加热，工业上或试验室都可使用。
（但不适用于带挥发物的及易燃易爆的物品置入干燥箱，以免引起爆炸。
）
干燥箱之工作温度可由室温升10℃起至最高度止，在此范围内可任意选定工作温度，选定后可借箱内自动控制系列使温度恒温。
202型电热干燥箱工作室内借冷热空气之比重动向促成对流，使室内温度均匀。
101型鼓风干燥箱装有电动鼓风机，促使室内热空气对流，使室内温度更加均匀。
101－A，201－A系列干燥箱采用数字式控温，比老式的热胀式控制器更加精密。
且读数直观，操作简便，灵敏度高，是工厂及科研单位等理想的干燥设备。
101、202系列干燥箱采用电子调节仪控温，经济、实用。
101S、202S系列内旦为不锈钢制成，其规格性能使用与本厂其他干燥箱产品相同。
二、结构说明
本干燥箱由型钢薄板构成，箱体内有一供放置试品和工作室，工作室内有试品搁板，试品可置于其上进行干燥，工作室内与箱体外壳有相当厚度的保温层，中以硅棉或珍珠岩作保温材料。
箱门间有一玻璃门或观察口，以供观察作室之情况。
101型鼓风干燥箱内装有鼓风机，工作室内空气借鼓风机促成机械对流。
开启排气阀门可使工作室内之空气得以更换，获得干燥效果，温度用仪表进行自动控温，控温仪、继电器及全部电气控制设备均装于箱侧控制层内，控制层有侧门可以卸下，以备检察或修理线路时用。
箱内工作室左壁与保温层之间有风道，风装有鼓风风叶及导向板，开启电机开关可使鼓风机工作。
电热器装于箱体内工作室下，共分二组即“电源”、“高温”，并有议表指示灯指示加热工作，绿灯亮表示电热器工作，箱内在加热，绿灯灭红灯亮表示加热停止，即恒温状态。
使用前准备：
1、该箱安放在室内干燥及水平处，不必使用其他固定装置。
2、应在供电线路中安装铁壳闸刀开关一只，供此箱专用，并用比电源线粗一倍之导线作接地线并有效接地。
3、通电前，先检查本箱的电压是否相符，并按总工率换算出电流大小，接上相应规格的电源线。
4、待一切准备就绪，可放入试品，关上箱门，此时即可接上电源，开始工作。
5、不可任意卸下侧门，拢乱或改变线路，唯当该箱发生故障时可卸下侧门。
按线路逐一检查。
如有重大故障时可与本厂及维修点联系。
通电后的使用：
6、接上电源后可开启电源加热开关，当所需温度高于150℃可开向高温档。
否则不必开高温，只需电源档就行，再将控温器旋钮由“O”位顺时针方向旋至所需温度点，此时箱内开始升温，仪表绿灯发亮作指示。
同时可开启鼓风开关，使鼓风机开始工作。
7、温度升到所需工作温度时绿灯灭红灯亮，在此指示灯交替明灭即为恒温定点。
（在恒温点时很可能温度继续上升，此乃余热影响，约半小时后即会稳定），当室内温度稳定时，101A、202A型红色数字显示，读数超出或低于所需温度时，可将旋钮稍作调整，以达到正确程度为止。
8、温度恒温后，可根据试验需用，令其作一定时间的恒温。
在此过程中，可借箱
内控温器自动控温，而不需加以人工管理。
9、欲观察工作室试品情况，可开启箱门，借箱内一玻璃门或观察门观察之。
但箱
门以不常开启为宜，以免影响恒温，并且当温度升到300℃时，开启箱门可能会使玻璃
门急骤冷却而破裂。
10、用户使用该箱时，请同时阅读仪表说明书。
11、随机附件：说明书一份，合同证一份。
12、新箱使用时应有湿度可能出现热气蒸发及油漆焦味，此乃恒温漆表面挥发所致，使用一小时后就会消失。
三、注意事项
1、此箱为非爆干燥箱，故带有易燃挥发物品切勿放入干燥箱内，以免发生爆炸。
2、使用本箱时，供电电压一定要与相箱额定工作电压相符，否则要造成箱内电子仪表的损坏。
3、试品搁板的平均负何为15公斤每平方米，放置试品时切勿过密或超载，同时散热板上不能放置试品或其他东西影响热空气对流。
4、使用前必须检查加热器的每根电热丝的安装位置，以防电热丝重叠或碰撞发生事故。
5、切勿任意拆卸机件，以免损坏箱内电气线路。
6、本箱使用环境温度不得高于45℃。
四、保护与维修
1、使用前注意检查电源电压是否同本箱额定电压相符，以免造成不必要的损坏。
2、切勿把本箱放在含酸、含碱的腐蚀性环境中，以免损坏电子部件。
3、需要搬运箱子时，尽量做到轻放，避免剧烈震动后造成内部电气线路接点松动。
4、注意保护本箱外表漆面，否则不但影响箱体外型的美观，更重要的是将会缩短箱体的寿命。
为了让使用单位能够修本箱一般性的故障，下面介绍一些产生故障时的现象排除方法。
①本箱接上电源，绿色指示灯亮，经过一段时间之后，无升温现象，此时需检查箱内底部电热丝接头有否松动或烧断，必要时更换电热丝。
②如接通电源后，绿色指示灯不亮，无接触连接声，因检查使用电压是否同该机型号一致或因经过运输电线连接处脱落。
③101型接有鼓风电机，如将开关至鼓风处末鼓风，先检查电机接装螺丝，联接弹簧是否脱落，如一切正常，尚末鼓风，可以断电源后用手转一下电机看是否风叶卡除，反之一切正常，则请电工检查一下线路。
