方形横流冷却塔和方形逆流冷却塔有什么不同修订稿
TBH横流闭式冷却塔介绍及和逆流式冷却塔对比
TBH横流闭式冷却塔介绍及和逆流式冷却塔对比TBH横流闭式冷却塔是一种常见的工业冷却设备，适用于各种工业领域的热能排放。
与之相比，逆流式冷却塔在一些方面有着不同的工作原理和设计。
在下文中，我们将对TBH横流闭式冷却塔进行介绍，并与逆流式冷却塔进行对比。
首先，我们来看TBH横流闭式冷却塔。
TBH横流闭式冷却塔是一种内部有多个独立小型喷淋装置的多层空冷换热器，其喷淋器布置在箱体顶部。
TBH横流闭式冷却塔的工作原理是通过水的循环来降低温度，其冷却塔内部有专门设计的水分配系统和塔内堆叠式填料。
工作时，水从循环泵供给到填料层，然后通过喷淋器均匀喷洒在填料上，并与进入冷却塔的空气进行热量交换。
经过冷却的水流经底部集水装置回流到循环泵，重新进入水分配系统进行下一轮循环。
TBH横流闭式冷却塔的优点有以下几个方面。
首先，该冷却塔采用横流布水，使得水分布均匀，提高了热交换效率。
其次，由于塔体内部是封闭设计，防止了外界的灰尘和杂质对冷却效果的影响。
此外，TBH横流闭式冷却塔的造价和维护成本相对较低，运行稳定可靠。
接下来，我们来看逆流式冷却塔。
逆流式冷却塔是另一种常见的工业冷却设备，其工作原理和TBH横流闭式冷却塔稍有不同。
在逆流式冷却塔中，冷却塔内部的水由上至下流动，而热空气则由底部向上流动。
水从顶部的喷淋装置喷洒到填料上，并与由底部进入的热空气进行热量交换。
经过冷却的水流经底部集水装置回流到循环泵，重新进入喷淋装置进行下一轮循环。
逆流式冷却塔与TBH横流闭式冷却塔相比有一些区别。
首先，逆流式冷却塔的热交换效率相对较高，因为热空气和冷水在逆流过程中能够充分接触。
其次，由于热空气是从底部进入的，使得冷却塔顶部的喷淋装置和填料相对较干燥，减少了填料和喷淋装置的阻塞和堵塞可能。
然而，逆流式冷却塔可能存在水分布不均匀、水流相混等问题，需要合理设计水分配系统和填料结构来解决。
综上所述，TBH横流闭式冷却塔和逆流式冷却塔在工作原理和设计方面存在一些不同之处。
冷却塔的分类
4、冷却塔与周围障碍物的距离应为一个塔高。 冷却塔与周围障碍物的距离应为一个塔高。
举例：假设空调系统冷却水量为160m /h， 举例：假设空调系统冷却水量为160m3/h，当地湿球温度 28℃,冷水进出温度32ºC/37ºC,那么冷却塔的冷却水量 冷水进出温度32ºC/37ºC, 28℃,冷水进出温度32ºC/37ºC,那么冷却塔的冷却水量 /h，根据就近原则， =160 ×1.2=192 m3/h，根据就近原则，选择冷却塔参数 表中冷却水量为200m 的冷却塔。 表中冷却水量为200m3/h 的冷却塔。
量 = 冷却水系统水量×(1.2～1.5)； 冷却水系统水量× ～ ；
4、冷却塔与周围障碍物的距离应为一个塔高。 冷却塔与周围障碍物的距离应为一个塔高。
举例：假设空调系统冷却水量为160m /h， 举例：假设空调系统冷却水量为160m3/h，当地湿球温度 28℃,冷水进出温度32ºC/37ºC,那么冷却塔的冷却水量 冷水进出温度32ºC/37ºC, 28℃,冷水进出温度32ºC/37ºC,那么冷却塔的冷却水量 /h，根据就近原则， =160 ×1.2=192 m3/h，根据就近原则，选择冷却塔参数 表中冷却水量为200m 的冷却塔。 表中冷却水量为200m3/h 的冷却塔。
1.逆流式冷却塔 逆流式冷却塔
(1)进风与出风口具有较大的高差,因而进出风不易短流, (1)进风与出风口具有较大的高差,因而进出风不易短流,能保证吸入空气温 进风与出风口具有较大的高差 度较低. 度较低. (2)逆流塔的热交换效率是最高的. (2)逆流塔的热交换效率是最高的. 逆流塔的热交换效率是最高的 (3)圆形逆流塔的进风百叶可沿圆周布置,方形塔也可在四周布置, (3)圆形逆流塔的进风百叶可沿圆周布置,方形塔也可在四周布置,因此进风 圆形逆流塔的进风百叶可沿圆周布置 较均匀,冷却效果好. 较均匀,冷却效果好. (4)外形尺寸上,圆形塔直径比同样性能的方形塔大，边长也更大一些, (4)外形尺寸上,圆形塔直径比同样性能的方形塔大，边长也更大一些,由于 外形尺寸上 这些原因,受占地面积限制圆形塔的使用场合受到一定影响. 这些原因,受占地面积限制圆形塔的使用场合受到一定影响.
冷却塔对比选型
冷却塔对比选型
方型逆流式冷却塔和方形横流式冷却塔相比，方形逆流式冷却塔的降温效果好。
1、方形逆流式冷却塔的高度比方形横流式冷却塔高，增大了空气和水的接触，从而增加了散热面积。
2、方形逆流式冷却塔采用喷头布水而方形横流冷却塔采用水器布水，因喷头是整体布水均匀，而布水器布水是两侧布水易产生布水不匀的弊病。
3、方形逆流式冷却塔采用四面进风而横流式冷却塔有用两侧进风。
4、根据提供的主机数据通过计算其冷却塔的处理水量在标准工况下应为431T/h，建议选用处理水量450T/h的冷却塔。
中大空调集团有限公司。
顿汉布什 方型横流(逆流)超低噪、方型大模块冷却塔SQH SQD
SQH系列横流塔结构简图
电机
配水盘 进风窗
风机
皮带减速机井架 上壳体 面板
填料
底盘 溢流管
塔脚
钢结构
扶梯 检修门 自动补水管 出水管 排污管
横流式冷却塔冷却水从上部落下，而风从塔的两个侧面进入填料，与水横流换热，另两个侧面封闭。
· 冷却塔
2
SQD系列大模块冷却塔结构简图
上壳体
皮带轮 风机防护网
电机 传动架构 配水管
运行重量 kg
11500 12500 23000 25000 34500 37500 46000 50000 62500
噪音10m dB(A)
65 70 68 73 71 76 74 79 82
说明：1、以上数据是基于下列工况得出：在标准配置情况下，进水温度37℃，出水温度32℃，室外湿球温度28℃。 2、非标工况技术参数请与各顿汉布什办事处联系。 3、以上型号为常规模块组合，其它流量要求可按照基本模块灵活组合。
节能节水
高效低阻收水装置，漂水率小。
横流式冷却塔
1
逆流式冷却塔
· 冷却塔
SQC系列逆流塔结构简图
收水器 上壳体
电机
填料
进水管 配水系统
面板 底盘水槽
排污管
皮带减速机井架 风机 钢结构
溢流管 自动补水管
进风窗 塔脚
出水管
逆流式冷却塔冷却水从上部落下，冷却风从塔体下部进入填料与水逆流换热。
3
· 冷却塔
11
2800 7.5×4
12
2800 7.5×4
12
自重 kg
1650 1980 2200 2740 3300 3850 4400 4950 5760 5900 6600 7900 8800 10960
冷却塔常见技术问题探析

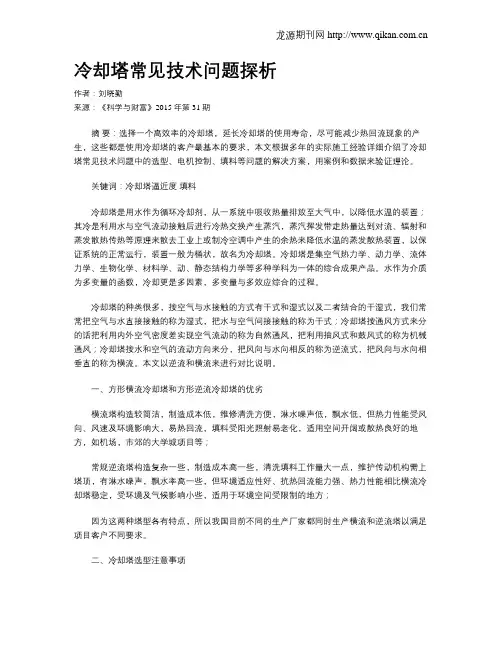

冷却塔常见技术问题探析作者：刘晓勤来源：《科学与财富》2015年第31期摘要：选择一个高效率的冷却塔，延长冷却塔的使用寿命，尽可能减少热回流现象的产生，这些都是使用冷却塔的客户最基本的要求，本文根据多年的实际施工经验详细介绍了冷却塔常见技术问题中的选型、电机控制、填料等问题的解决方案，用案例和数据来验证理论。
关键词：冷却塔逼近度填料冷却塔是用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷是利用水与空气流动接触后进行冷热交换产生蒸汽，蒸汽挥发带走热量达到对流、辐射和蒸发散热传热等原理来散去工业上或制冷空调中产生的余热来降低水温的蒸发散热装置，以保证系统的正常运行，装置一般为桶状，故名为冷却塔。
冷却塔是集空气热力学、动力学、流体力学、生物化学、材料学、动、静态结构力学等多种学科为一体的综合成果产品。
水作为介质为多变量的函数，冷却更是多因素，多变量与多效应综合的过程。
冷却塔的种类很多，按空气与水接触的方式有干式和湿式以及二者结合的干湿式，我们常常把空气与水直接接触的称为湿式，把水与空气间接接触的称为干式；冷却塔按通风方式来分的话把利用内外空气密度差实现空气流动的称为自然通风，把利用抽风式和鼓风式的称为机械通风；冷却塔按水和空气的流动方向来分，把风向与水向相反的称为逆流式，把风向与水向相垂直的称为横流。
本文以逆流和横流来进行对比说明。
一、方形横流冷却塔和方形逆流冷却塔的优劣横流塔构造较简洁，制造成本低，维修清洗方便，淋水噪声低，飘水低，但热力性能受风向、风速及环境影响大，易热回流，填料受阳光照射易老化，适用空间开阔或散热良好的地方，如机场，市郊的大学城项目等；常规逆流塔构造复杂一些，制造成本高一些，清洗填料工作量大一点，维护传动机构需上塔顶，有淋水噪声，飘水率高一些，但环境适应性好、抗热回流能力强、热力性能相比横流冷却塔稳定，受环境及气候影响小些，适用于环境空间受限制的地方；因为这两种塔型各有特点，所以我国目前不同的生产厂家都同时生产横流和逆流塔以满足项目客户不同要求。
方形横流冷却塔和方形逆流冷却塔有什么不同
方形横流冷却塔和方形逆流冷却塔有什么不同，优缺点有哪些？惠州雪人有多年的冷却塔生产和销售经验，因此碰到过各种各样的用户。
经常有用户提出“我要横流式冷却塔，因为横流式冷却塔效果好”，或者“横流式冷却塔的效果比逆流式好一些。
”等观点，本人觉得这种观点存在许多误区。
冷却塔的冷却效果和塔型无关。
冷却塔用冷却能力来衡量冷却塔的大小。
例如对于处理水量为100立方米每小时的标准冷却塔来讲，它的任务就是将100立方米的水，在标准工况下从37摄氏度降温到32摄氏度。
选惠州雪人的冷却塔型号，横流塔可选择HT100型。
选逆流塔可选CT100型。
两种都能将水温冷却5摄氏度，两种冷却塔的设计余量都只有10%。
因此何来哪种冷却效果好，哪种不好的说法呢？除了惠州雪人的产品，其它公司的产品也如此。
不管是横流式冷却塔还是逆流式冷却塔，只要选择合适的型号，都能满足使用要求。
因此，冷却塔的冷却效果，与塔型无关。
如果从语言文字上来讲，说冷却塔的冷却效果本身就是一种错误的提法。
虽然塔型和冷效无关，但横流塔和逆流塔之间还是有许多不同点。
用户需要研究两种塔型的优缺点，做出正确的选择。
逆流塔的优点和缺点逆流塔最大的优点是结构简单，可以将流量做得很大。
从几十吨到几百吨到几千吨的逆流式冷却塔都很多。
逆流式冷却塔因为结构简单，因此成本相对较低。
1000吨的逆流式冷却塔相对横流式冷却塔来讲，成本可以低30%。
但其缺点也很显着。
噪音大，特别是在医院、居民区等对噪音要求高的地方，逆流式冷却塔存在致命的问题。
噪音来源一般有两个方面，水滴声和风声。
由于逆流式冷却塔的全压往往要高于横流式冷却塔，因此风机需要额外的能量。
这就使为什么逆流式冷却塔的风机噪音往往高于横流式冷却塔。
横流塔的优点和缺点横流式冷却塔在城市中心、小区等地方很常见，而逆流式冷却塔在工业区、工厂等地方很常见。
横流式冷却塔的优点是模块式组装，占地面积小。
噪音低。
缺点是成本高，价格较贵。
如需了解更多详细信息，百度搜“惠州雪人”。
直交流式冷却水塔与逆流式冷却水塔之比较
3、其喷头采用均布方式进行布水，若水质较差，喷头堵塞，则会影响布水方式，导致散水不均，影响水塔运行性能。
3．因逆流式冷却塔维修方面的诸多问题，所以从效益和成本的角度出发使用逆流式冷却塔比较不经济。
八、技术特性比较
(冷却塔技术的权威机构是美国冷却塔协会，即简称C.T.I.，而国际标准就是美国冷却塔协会标准)
1．横流式冷却塔由于设计制造技术非常复杂，一般厂商不会轻易尝试，就算外观可以模仿，但其热工性能非经精确计算很难达到设计要求。
2．横流式冷却塔由于所需风量较小，风车回转数较少，因此风声也较小。
3．横流式冷却塔由于散热材直接放在水盘里，水靠重力顺着散热材形成水膜流下，几乎没有水滴声。
1．逆流式冷却塔由于风阻较大，所需风量也较大，特别是多台并联和加装挡水器后风阻更大，所需电机功率更高，因此电机运转及风声噪音就大。
2．逆流式冷却塔之散水方式为压力式布水，且当逆流式冷却塔设计成两侧进风时塔体加高，水泵扬程也需增大，因此逆流式冷却塔之水泵运转噪音较大。
七、维修比较
(冷却塔例行维修主要在以下方面：散热材清洗；布水装置阻塞的清扫等)
1．散热材清洗方面：由于横流式冷却塔由两侧放散热材，中间为宽敞的维修走道，清洗只需带高压水管走进塔内即可作彻底的清洗，非常方便。
2．布水装置的清扫方面：横流塔的布水装置为散水盘，庙在冷却塔顶部两侧，如有杂质可非常方便的清除。
方形逆流塔多台并联时，每台塔的相接面无进风，故此处散热材无风通过，从而无法发挥散热效果，冷却塔性能大受影响。
四、飞溅损失比较
(飞溅损失指部分小的、
雾状的水滴在空气与水
的热传递过程中，被空
方形横流式冷却塔与逆流式的基本区别
方形横流式冷却塔与逆流式的基本区别一、横流和逆流是冷却塔的基本模式，区别如下：1、结构形式不同：横流即交叉六（CROSS FLOW)，风和水流呈交叉十字向；逆流（COUNTER FLOW)则是风和水流相对方向。
2、维护检修便利：横流节能冷却塔的大部分部件都是外露的，可接触的，无论大小，基本可以在不停机的状况下检查，做内部清理；逆流的部件基本包裹在外壳板内部，看不见，也不方便检修；3、尺寸：横流式一般是长方形（单风机），即宽度大，长度小。
逆流基本是正方形，长宽一致。
在场地摆放方面，同样的水量，作为横流摆放，可能长度上可以小一点。
4、淋水密度：从设计上来讲，横流塔的填料淋水密度远远大于逆流。
5、填料高度：横流塔的填料高度理论上可以做无限高，而逆流塔的填料高度有限。
6、设计的灵活性：横流塔的设计灵活性要远远大于逆流塔，由于国内大部分厂商和产品都是主推逆流塔，对横流塔的研究远远不够。
在理论上，横流塔的设计，流体分析和热力计算也要叫逆流复杂。
7、大温差的处理：在大温差处理方面，横流塔可以利用填料高度的灵活设计，达到满意的效果。
8、成本：基于结构的差别，横流塔的成本远远大于逆流塔。
一般市场价也要差20%以上。
二、STB-100L/SB横流式方形冷却塔性能参数：1、冷却水量为100 m3/h2、外形尺寸：（宽*长*高）：3200mm*1980mm*3700mm3、风机直径：1500mm4、风量：42000 m3/h5、水轮机型号：BJ-LJ-HL5-1006、塔体重量：净重860 KG 运行重量2260KG7、噪音：54dB。
注：盈卓STB-100L/SB方形横流冷却塔不仅塔噪音小、漂水率小、运行平稳，而且因横流塔中间是空的，检修方便，可以在不停机的情况下进行检修。
