示波器使用技能培训教材(周建明)
无源探头的补偿与校准
1、将无源探头连接到前面板上探头补偿信号； 2、AUTOSET(面板键) ----->VERTICAL MENU(面板键)--->Bandwidth(主菜单键)--->20MHz(侧菜单键）-->Coupling（主菜单键）--->选择正确输入阻抗； 3、SHIFT ACQUIRE MENU（面板键）---〉Mode（主菜单 键）-----〉HiRes（侧面菜单键）； 5、用螺丝刀调整探头，直到看到一个平顶的方波；
1
2
3
触发控制
１、触发控制 1 ２选择触发类型 ，触发源和触发 模式。 ５０％ ４调节触发位准 2 3 4
触发源分类
Trigger------触发、锁定装置 作用：稳定波形显示； 捕捉异常毛刺；
Trigger事件：触发事件建立在波形记录的计时“0”点，记录的其他点都是依据时间，并且 考虑计时“0”来定位的。示波器不停地获得并保留足够多的采样点，来填充预触发的波 形记录（也就是触发事件的左半部分波形），当触发发生时，示波器开始获得采样点 来填充后触发波形（也就是触发波形的右半部分），一旦一个触发事件被确定，示波 器不会再响应其他触发事件，直到本次触发采集完成。 Trigger 源：你可以通过以下触发源开始你的触发： 通过通道输入触发源是最常用的方法，你可以选择四个通道中的一个作为触发源，你所 选择的通道触发源可以履行发现触发事件的职责。 观察信号和电力线频率联系最常用的是AC电压是触发源。类似于照明和电力供应的装置， 示波器会产生一个触发源，你不用另外引入一个触发源信号。 Auxiliary trigger 是进行数字电路设计或维修时常用的触发源，举例说明：你可能需要一个 外时钟触发，或者一个从外电路输入一个其他信号。如何使用Auxiliary trigger 触发源 呢？ 这需要将外电路的触发源通过示波器的后面板的连接器接入示波器。 Trigger类型：数字示波器为Main trigger 提供了三种标准触发------edge 触发、pulse触发 和logic触发。
５切换按纽 （SHIFT） ６帮助菜单（HELP）
5
6
AUTOSET键
控制功能 采集模式 采集停止后 显示模式 显示格式 水平位置 水平刻度 触发耦合 触发准位 触发位置 触发斜率 触发源 触发种类 垂直频宽 垂直耦合 垂直位移 垂直刻度 Autoset 功能之默认值 取样 只按 RUN/STOP 钮 向量 YT 在屏幕网格线之中间 取决于信号频率之高低 DC 数据中心点为触发源 中间 正缘 若 CH1 与 CH2 都有输入则采用较高通道 边缘触发 Full DC 或 AC（取决于信号） 0V 取决于信号位准大小
示波器显示内容
• • • • • • • • • • • • • • • • • 显示区域 １波形记录指示条 ２触发位置（T）指示 ３显示波形的记录片段 ４Run/Stop指示 ５触发状态 ６触发准位指示 ７通道位置指示 ８延迟触发指示 ９CHI1和CH2的状态显示 １０取样速率读出 １１水平状态读出 １２触发源和状态读出 １３触发类型和模式读出 １４采集状态 １５界面类型指示 １６触发计频器
带宽定义为：一个稳幅的正玄波6V/50KHz通过示波器之后，幅度下降至-3dB4.2V时的频 率125KHZ2.5倍。 3dB带宽频率，其垂直幅度的精度大约30%（与真实值相差３０％），如果要求垂直精度 为（与真实值相差３％），则选择示波器的带宽应是被测设备的3倍以上，如果测量快 上升边缘的信号，示波器带宽的选择应是被测信号的5倍。（BW=0.35/trise上升时间)
TDS520D的几个基本功能
• PDH电接口信号输出波形（模板）测试（ ITU-T标准2M、 34M、140M；以及北美T1.102标准45M）。
TDS520D的几个基本功能
• 155M电接口眼图测试（差分信号）的归一化模板：
示波器波形样本采集方式
shift ACQUIRE MENU=mode（主菜单）
触发类型
Edge是一个基本的触发类型，你可以用它来测量一个数字电路或其他类似的电 路，一个当触发源通过一个特殊方式的专用的电平时，edge触发事件就发生 了。 Pulse是一个特殊用途的触发，主要用于数字电路的测量，他有五个脉冲等级， glitch（短时脉冲）、runt（小幅脉冲）、width（宽脉冲）、slew rate（多速 率脉冲)和timeout(间歇式脉冲）pulse触发只能用于主触发方式。 Logic 是一个特殊用途的触发，主要用在数字逻辑电路。分为2个等级，pattern （图案）和state（状态）。这种触发原理是建立在布尔算法、逻辑算法基础 上的，当布尔条件满足时，触发发生，第三等级，setup/hold，在你指定另一 个触发源时钟关系的setup和hold的时间内，当触发源中的一个数据改变状态 时触发发生，logic 触发也只适用于主触发。 Video也是一个特殊用途的触发，它用于测试视频电路，它可以帮你调查视频电 路中的某个水平或垂直方向的异常脉冲。支持视频触发的几个等级包括： NTSC，PAL，SECAM以及高清晰电视信号。
探头选用
• 几种探头对比
探头种类 有点 缺点 很大反射 使用范围有限 价格高 动态范围有限 要求有电源 结构复杂 输入电阻低 终端需要５０欧匹配 无源探头 ( 低频 无衰减 K 级信号测试) 便宜 有 源 探 头 低输入电容 (1000M 以上信 高带宽 号测试) 高输入电阻 兼容性高 不需要补偿 50 欧探头 输入电容低 带宽大 （500hm 系统）兼容性好 不需要补偿
泰克品牌的几种示波器
• TDS500B系列
1 GHz and 500 MHz Bandwidth Sample Rates to 4 GS/s Up to 400,000 Wfms/s 2 or 4 Channels
功能强大，应用面 非常广，是通信设 备测试常用示波器。 价格昂贵。
示波器的几个性能指标
正确 过补 欠补
垂直调节
１POSITION旋钮， 调节波形的垂直 位置 ２垂直菜单按钮。 显示垂直波形功 能和波形显示开 关 1
2
3
３ＳＣＡＬＥ旋钮， 调节波形的垂直刻度
水平调节
１、POSITION旋钮， 调节波形的水平 位置 ２、水平菜单按钮。显 示水平波形功能和波 形显示开关 ３、ＳＣＡＬＥ旋 钮，调节波形的 水平刻度
• 示波器的带宽(BW)
示波器的带宽的选用，最好是被测信号的3到5倍.（为什么？） 带宽与上升时间的关系 BW=0.35/上升时间(trise) 探头的上升时间要比示波器的上升时间的性能更好才行.
• 采样率
采样的频率要符合奎纳斯定理，一般是真实信号的
• 垂直精度
与真实信号偏差的概念．
带
宽
示波器的带宽的选用，最好是被测信号的3到5倍。
SAVE/RECALL键
• SAVE/RECALL
• 功能：用户可以在示波器的存储器中存储任意1至2个waveform，即 使关机，这些波形也会被保存。示波器也可以”Safe current setup” , 保存到存储器中去。15种存储的setup在可以在同样的状况下，随时 被Recall出来，进行测量设置。 • 用法：选择“Setup键”存储/取出设置，选择waveform存储或取出波 形。 • 注意：SAFE到磁盘的波形，格式是.WFM的，不能在计算机上打开， 如果想在计算机上打开请使用HARDCOPY，后面有详细介绍。波形 只能从磁盘里面被RECALL ，其他存储到示波器存储器的波形，只能 拷贝到磁盘之后才能RECALL。
Sample
采样间隔（interval）3个点中，只使用第一个采样点，来作为波形处理依据。 适用于高速率信号测试，也是示波器的默认方式。
示波器波形峰Leabharlann 采集方式PEKDET2个组合采样间隔中，分别将最高点和最低点作为处理依据。 用于展示脉冲混淆现象。
示波器波形包迹采集方式
1
2
3
多个波形，只取最高、最低点，然后叠加而成。 用于展示波形随着时间推移而发生的变化。
初次使用注意
危险 高电压
注意 内容参考本手册
保护性导电端子
接地端
TDS520D前面板
切换
子 菜 单 选 择 按 纽 主菜单选择按纽
通 道 选 择
纵菜
横菜
通用 按纽 和键盘
纵刻
横刻
通道取消
通道接口区
TDS520D后面板
• 示波器电源及开关
1.主电源开关 2.AC电源插座 3.GPIB接口 4.保险丝座 5.自我校正输出 端 6.“GO/NO GO” 输出端 B连接器 8.打印机接口 9.RS-232接口
CURSOR键
• CURSOR： 选择不同的游标测量。 垂直游标测量时间； T1和T2是相关于LCD网线中心的两条纵向平行游标线， 水平游标测量电压； V1和V2是两条水平方向的平行游标线。 Δ符号表示游标间的距离。
DISPLAY键
切换显示方式 包括（VECTORS）向量模式 （ DOTS ） 点式 （INTENSIFIED SAMPLE）放大采样显示 （INFINITE PERSISTENCE）持续采集显示 （VARIABLE PERSISTENCE 500MS）适时采集显示
示波器波形平均值采集方式
1
2
3
原理：采集多个波形，计算并取其平均值。 用途：用于减少波形中出现的噪声。（TDS500B、TDS700A）
示波器五种显示方式
• 矢量采集显示（Vectors)仪器在每两个点之间画出矢量。
示波器五种显示方式
•
2M波形如何获得
• 2M模板触发机制（周期触发源－－－时钟）
眼图是如何捕获的
示波器如何从数据中恢复时钟
• 波形模板触发机制
示波器处理
时钟信号
数据信号

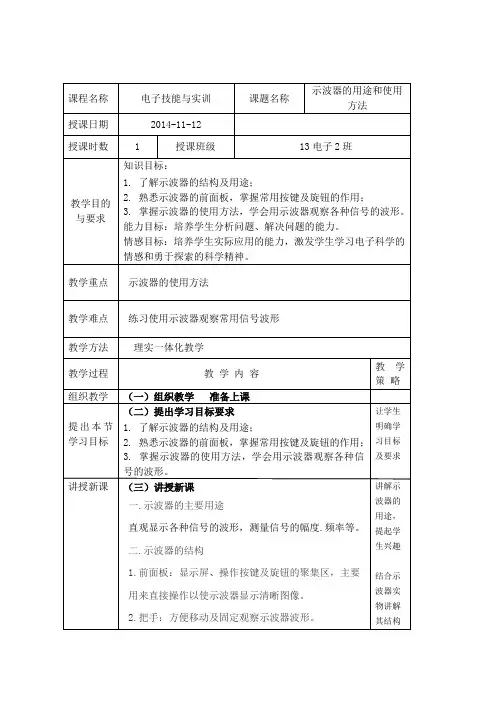

《电子技能实训》示波器教案
3.掌握示波器的使用方法，学会用示波器观察各种信号的波形。
（三）讲授新课
一.示波器的主要用途
直观显示各种信号的波形，测量信号的幅度.频率等。
二.示波器的结构
1.前面板：显示屏、操作按键及旋钮的聚集区，主要用来直接操作以使示波器显示清晰图像。
2.把手：方便移动及固定观察示波器波形。
3.尾部电源端口：接通220v交流电源。
4.固定底座：方便存放。
三．示波器的前面板及探头使用
1.初步认识前面板各部分的名称及位置
（1）旋钮：辉度旋钮、聚焦旋钮、X移位旋钮、释抑旋钮、时间旋钮、电平旋钮、轨迹分离旋钮、Y1移位旋钮、Y2移位旋钮、Y1电压旋钮、Y2电压旋钮等共11个旋钮。
（2）按键所有按键可分为独立按键及联动按键。
师生互动，讲练结合，使用示波器观察零电平信号，从而掌握常用旋钮及按键的作用。
学生通过练习使用示波器观察校准信号，掌握示波器的使用方法。
教师巡回指导，并总结学生存在的问题。
课程名称
电子技能与实训
课题名称
示波器的用途和使用方法
授课日期
2014-11-12
授课时数
1
授课班级
13电子2班
教学目的与要求
知识目标：
1.了解示波器的结构及用途；
2.熟悉示波器的前面板，掌握常用按键及旋钮的作用；
3.掌握示波器的使用方法，学会用示波器观察各种信号的波形。能力目标：培养学生分析问题、解决问题的能力。
情感目标：培养学生实际应用的能力，激发学生学习电子科学的情感和勇于探索的科学精神。
教学重点
示波器的使用方法
教学难点
练习使用示波器观察常用信号波形

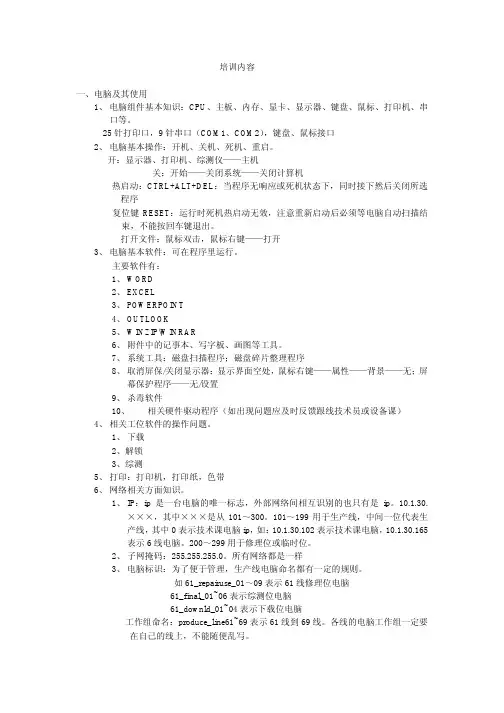

电脑示波器培训内容
培训内容一、电脑及其使用1、电脑组件基本知识：CPU、主板、内存、显卡、显示器、键盘、鼠标、打印机、串口等。
25针打印口，9针串口（COM1、COM2），键盘、鼠标接口2、电脑基本操作：开机、关机、死机、重启。
开：显示器、打印机、综测仪——主机关：开始——关闭系统——关闭计算机热启动：CTRL+ALT+DEL：当程序无响应或死机状态下，同时接下然后关闭所选程序复位键RESET：运行时死机热启动无效，注意重新启动后必须等电脑自动扫描结束，不能按回车键退出。
打开文件：鼠标双击，鼠标右键——打开3、电脑基本软件：可在程序里运行。
主要软件有：1、 WORD2、 EXCEL3、 POWERPOINT4、 OUTLOOK5、 WINZIP\WINRAR6、附件中的记事本、写字板、画图等工具。
7、系统工具：磁盘扫描程序；磁盘碎片整理程序8、取消屏保/关闭显示器：显示界面空处，鼠标右键——属性——背景——无；屏幕保护程序——无/设置9、杀毒软件10、相关硬件驱动程序（如出现问题应及时反馈跟线技术员或设备课）4、相关工位软件的操作问题。
1、下载2、解锁3、综测5、打印：打印机，打印纸，色带6、网络相关方面知识。
1、 IP：ip是一台电脑的唯一标志，外部网络间相互识别的也只有是ip。
10.1.30.×××，其中×××是从101～300。
101～199用于生产线，中间一位代表生产线，其中0表示技术课电脑ip，如：10.1.30.102表示技术课电脑，10.1.30.165表示6线电脑。
200～299用于修理位或临时位。
2、子网掩码：255.255.255.0。
所有网络都是一样3、电脑标识：为了便于管理，生产线电脑命名都有一定的规则。
如61_repairuse_01～09表示61线修理位电脑61_final_01~06表示综测位电脑61_downld_01~04表示下载位电脑工作组命名：produce_line61~69表示61线到69线。

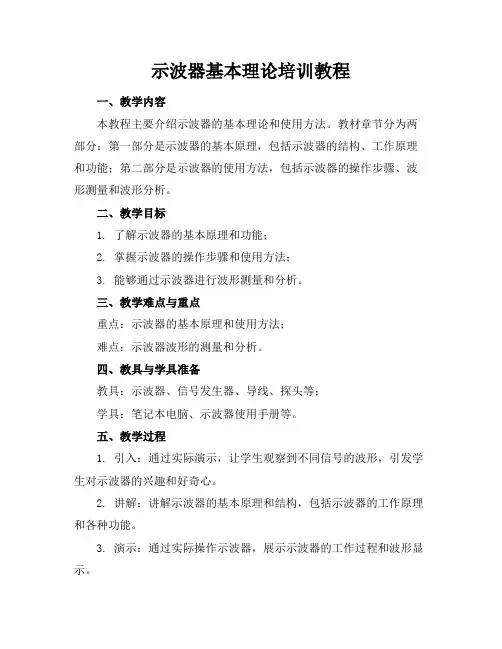

示波器基本理论培训教程
示波器基本理论培训教程一、教学内容本教程主要介绍示波器的基本理论和使用方法。
教材章节分为两部分：第一部分是示波器的基本原理，包括示波器的结构、工作原理和功能；第二部分是示波器的使用方法，包括示波器的操作步骤、波形测量和波形分析。
二、教学目标1. 了解示波器的基本原理和功能；2. 掌握示波器的操作步骤和使用方法；3. 能够通过示波器进行波形测量和分析。
三、教学难点与重点重点：示波器的基本原理和使用方法；难点：示波器波形的测量和分析。
四、教具与学具准备教具：示波器、信号发生器、导线、探头等；学具：笔记本电脑、示波器使用手册等。
五、教学过程1. 引入：通过实际演示，让学生观察到不同信号的波形，引发学生对示波器的兴趣和好奇心。
2. 讲解：讲解示波器的基本原理和结构，包括示波器的工作原理和各种功能。
3. 演示：通过实际操作示波器，展示示波器的工作过程和波形显示。
4. 练习：让学生分组进行实践操作，使用示波器测量不同信号的波形，并分析波形的特征。
5. 讲解：讲解示波器的操作步骤和使用方法，包括示波器的开启和关闭、波形的切换和调整等。
6. 练习：让学生进行实践操作，使用示波器进行波形的测量和分析，巩固所学知识。
六、板书设计示波器基本原理培训教程1. 示波器的结构和工作原理2. 示波器的功能和应用3. 示波器的操作步骤和使用方法4. 示波器波形的测量和分析七、作业设计1. 请简述示波器的基本原理和功能。
答案：示波器是一种电子测量仪器，通过显示器显示信号的波形，用于观察和分析信号的时域特性。
示波器的基本原理是利用电子束在荧光屏上扫描，将信号的电压和时间关系转换成波形图像。
示波器的功能包括信号的显示、测量和分析，可以用于观察各种电子信号，如正弦波、方波、三角波等。
2. 请描述示波器的操作步骤和使用方法。
（1）连接示波器和信号源：将示波器的探头连接到信号源上，确保连接正确。
（2）开启示波器：打开示波器的电源开关，等待示波器启动。
示波器的使用培训教材
示波器培训教材目录一、示波器图示介绍 (2)二、示波器原理简介 (2)三、常用键功能介绍 (3)四、示波器在手机维修中的作用 (4)五、示波器使用 (4)六、示波器应用举例（以测量手机13MHz时钟脉冲为例） (6)七、手机常见信号波形 (7)八、注意事项 (8)一、示波器图示介绍显示屏功能调节键（钮）区信号输入通道探头元件：校准信号输出端二、示波器原理简介示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。
它是观察数字电路实验现象、分析实验中的问题、测量实验结果必不可少的重要仪器。
示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。
三、常用键功能介绍1）存储（SAVE）/调出（RECALL）：存储和取回设置和波形到内存或软盘。
2）工具（UTILITY）。
改变波形外观和显示屏。
3）测量（MEASURE）。
执行自动化的波形测量。
4）光标（CURSOR）。
激活光标。
5）显示（DISPLAY）。
改变波形外观和显示屏。
6）AUTOSET：自动地设置垂直，水平和触发控制器用于可用的显示。
7）SINGLE SEQ。
设置捕获，显示和触发参数用以单脉冲捕获。
8）运行/停止（RUN/STOP）。
停止和重新启动捕获。
9）垂直位置（VERTICAL POSITION）。
调节所选波形的垂直位置。
按下COARSE进行快速调节。
10）水平位置（HORIZONTAL POSITION）。
调节相对于已捕获的波形的触发点位置。
11）快界菜单（QUICKMENU）。
激活诸如内置的示波器特性的快捷菜单。
12）触发菜单（TRIGGER MENU）。
调节触发功能。
13）SET TO 50%。
设置触发电平至必须的中点14）FORCE TRIG。
强制进行一次立即触发事件。
15）垂直刻度（VERTICAL SCALE）。
调整所选波形的垂直刻度系数。
示波器培训教材

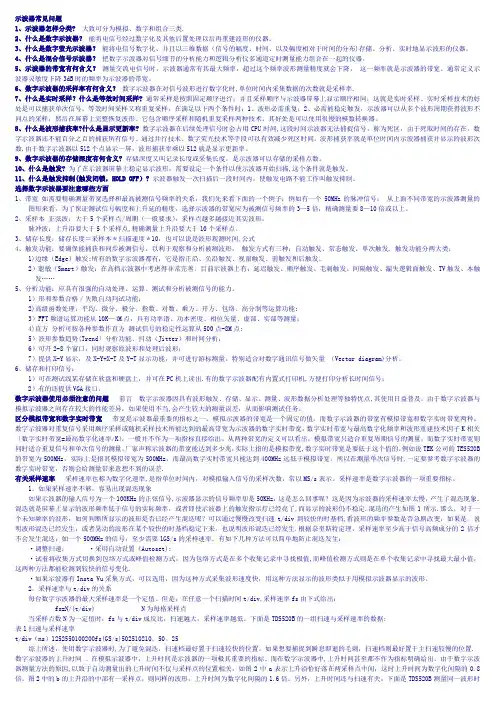

示波器常见问题1、示波器怎样分类? 大致可分为模拟、数字和组合三类.2、什么是数字示波器？能将电信号经过数字化及其他后置处理以后再重建波形的仪器。
3、什么是数字萤光示波器？能将电信号数字化、并且以三维数据（信号的幅度、时间、以及幅度相对于时间的分布)存储、分析、实时地显示波形的仪器。
4、什么是混合信号示波器？把数字示波器对信号细节的分析能力和逻辑分析仪多通道定时测量能力组合在一起的仪器。
5、示波器的带宽有何含义？测量交流电信号时，示波器通常有其最大频率，超过这个频率波形测量精度就会下降，这一频率就是示波器的带宽。
通常定义示波器灵敏度下降3dB时的频率为示波器的带宽。
6、数字示波器的采样率有何含义？数字示波器在对信号波形进行数字化时,单位时间内采集数据的次数就是采样率.7、什么是实时采样？什么是等效时间采样? 通常采样是按照固定顺序进行，并且采样顺序与示波器屏幕上显示顺序相同，这就是实时采样。
实时采样技术的好处是可以捕获单次信号。
等效时间采样又称重复采样，在满足以下两个条件时：1、波形必需重复；2、必需能稳定触发，示波器可以从多个波形周期获得波形不同点的采样，然后在屏幕上完整恢复波形。
它包含顺序采样和随机重复采样两种技术。
其好处是可以使用很慢的模数转换器。
8、什么是波形捕获率?什么是显示更新率? 数字示波器在后续处理信号时会占用CPU时间,这段时间示波器无法捕捉信号，称为死区，由于死取时间的存在，数字示波器还不能百分之百的捕获所有信号。
通过并行技术、数字荧光技术等手段可以有效减少死区时间。
波形捕获率就是单位时间内示波器捕获并显示的波形次数.由于数字示波器以512个点显示一屏，波形捕获率乘以512就是显示更新率。
9、数字示波器的存储深度有何含义? 存储深度又叫记录长度或采集长度，是示波器可以存储的采样点数。
10、什么是触发? 为了在示波器屏幕上稳定显示波形，需要设定一个条件以使示波器开始扫描,这个条件就是触发。
示波器培训教材

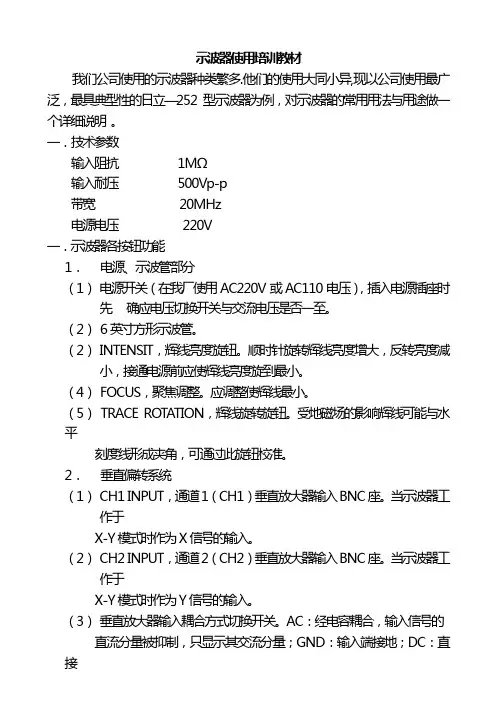

示波器使用培训教材我们公司使用的示波器种类繁多.他们的使用大同小异,现以公司使用最广泛，最具典型性的日立—252型示波器为例，对示波器的常用用法与用途做一个详细说明。
一．技术参数输入阻抗1MΩ输入耐压500Vp-p带宽20MHz电源电压220V一．示波器各按钮功能1．电源、示波管部分（1）电源开关（在我厂使用AC220V或AC110电压），插入电源插座时先确应电压切换开关与交流电压是否一至。
（2）6英寸方形示波管。
（2）INTENSIT，辉线亮度旋钮。
顺时针旋转辉线亮度增大，反转亮度减小，接通电源前应使辉线亮度旋到最小。
（4）FOCUS，聚焦调整。
应调整使辉线最小。
（5）TRACE ROTATION，辉线旋转旋钮。
受地磁场的影响辉线可能与水平刻度线形成夹角，可通过此旋钮校准。
2．垂直偏转系统（1）CH1 INPUT，通道1（CH1）垂直放大器输入BNC座。
当示波器工作于X-Y模式时作为X信号的输入。
（2）CH2 INPUT，通道2（CH2）垂直放大器输入BNC座。
当示波器工作于X-Y模式时作为Y信号的输入。
（3）垂直放大器输入耦合方式切换开关。
AC：经电容耦合，输入信号的直流分量被抑制，只显示其交流分量；GND：输入端接地；DC：直接耦合，输入信号的直流分量和交流分量同时显示。
（4）VOLTS/DIV，垂直轴电压灵敏度切换阶梯衰减器开关。
需要根据输入信号的幅度进行适当的设定。
使用10：1探头时测量结果进行*10换算。
（5）VAR、PULL*5GAIN，可变衰减旋钮/增益*5开关。
可连续调整垂直灵敏度，逆时针方向旋转，可使显示波形减小，直到原来幅度的1/2.5 以下。
拉出此旋钮垂直增益将增大5倍。
（6）POSITION，CH1的垂直位置调整旋钮。
顺时针旋转辉线上升，逆时旋转辉线下降。
（7）POSITION PULL INVERT，CH2的垂直位置调整旋钮/反相开关。
顺时针旋转辉线上升，逆时旋转辉线下降。
示波器使用培训教材
一．示波器有什么作用？ 二．示波器的使用功能讲解。 三．示波器操作步骤及注意事项？ 四．示波器的显示原理及方框图？ 五．示波器的使用方法及其各种测量。
家电技术服务专业
示波器使用培训教材
1
教学方法与时间安排
➢学习方法提议：
对教学目的问题要充分理解、专注对这些问题的讲解、认真学好每一步 1、笔记：一些需要通过实操才能够掌握的地方要做记录，记下还没有理解
示波器使用培训教材
4
三、使用示波器的基本步骤和注意事项
1. 使用前将下列控制器置于以下位置：
垂直位移 中间位置 水平位移 中间位置
辉 度 中间位置 垂直方式 CH1
触 发 源 CH1
扫描方式 AUTO
时间 / 格 1 mSec 2. 接通电源、约15 s后出现扫迹,调节垂直位移使扫迹
移至荧光屏中央,调节“辉度”至所需亮度,调节“聚焦”
扫迹纤细清晰。
3. 用探头输入被测信号,进行观察、测量。
4家.电关技术闭服务电专业源之前，将示“波器辉使用度培训”教材
按逆时针方向旋至最小 5
。
四.示波器的显示原理
1.示波管的基本结构
电子枪
偏转板
荧光屏
~
~
正弦电压 + 可调节直流电压, 亮线在竖直方向平移
家电技术服务专业
示波器使用培训教材
6
2. 示波器如何显示被测信号
提供幅度为0.5V，频率为1kHz的方波信号，用于校正10:1探极的补偿电容 器和检测示波器垂直与水平偏转因数。
8、ALT MAG
按下该钮加到CH的输入信号被转换成交替放大×1波形和×10(×5)波形同
1）把要放在的部分移到屏中心按下ALT-MAG 2）×10(×5)波形显示在大约×1波形的1.5格处(光迹分开“13”)
示波器使用培训课件
触发控制
位置:使用边沿触发或脉冲触发时，“位置”旋钮设置采集 波形时信号所必须越过的幅值电平。。 触发菜单:显示TRIG MENU（触发菜单）。 设为50%:触发电平设置为触发信号峰值的垂直中点。 强制触发:不管触发信号是否适当，都完成采集。如采集集 已停止，则该按钮不产生影响。 Trig View（触发视图）:按下Trig View（触发视图）按钮时， 显示触发波形而不是通道波形。可用此按钮查看触发设置对 触发信号的影响，例如触发耦合。
菜单和控制按钮
多用途旋钮:通过显示的菜单或选定的菜单选项来确定功能。 激活时，相邻的LED 变亮。 自动量程:显示“自动量程”菜单，并激活或禁用自动量程 功能。自动量程激活时，相邻的LED 变亮。 Save/Recall（保存/调出）:显示设置和波形的Save/Recall （保存/调出）菜单。 Measure（测量）:显示“自动测量”菜单。 Acquire（采集）:显示Acquire （采集）菜单。
在CH1 上检测到正方形波或脉冲
使用菜单系统
垂直控制
位置(1、2、3 和4):可垂直定位波形。 1, 2, 3 和4 菜单:显示“垂直”菜单选择项并打开或关闭 对通道波形显示。 标度(1、2、3 和4):选择垂直刻度系数。 数学:显示波形数学运算菜单，并打开和关闭对数学波形 的显示。
水平控制
位置:调整所有通道和数学波形的水平位置。这一控制的 分辨率随时基设置的不同而改变。 水平:显示HORIZ MENU（水平菜单）。 设置为零:将水平位置设置为零。 标度:为主时基或视窗时基选择水平的时间/分度（刻度系 数）。如果“视窗设定”已启用，则通过更改视窗时基 可以改变视窗宽度。。
设置示波器
保存设置:关闭示波器电源前，如果在最后一次更改后已等 待五秒钟，示波器就会保存当前设置。下次接通电源时，示 波器会调出此设置。
示波器培训PPT示波器基础知识
采样率与记录长度
采样率
示波器每秒对信号进行采样的次数， 决定了示波器能够捕捉到的信号细节 。采样率越高，示波器对信号的还原 度越高。
记录长度
示波器能够存储的采样点数，决定了 示波器能够捕捉到的信号时间长度。 记录长度越长，示波器能够观察到的 信号时间窗口越大。
垂直分辨率与灵敏度
垂直分辨率
示波器在垂直方向上能够分辨的最小电压变化量，决定了示 波器对微弱信号的捕捉能力。垂直分辨率越高，示波器对微 弱信号的识别能力越强。
作用
示波器在电子测量领域具有重要地位，可用于观测、分析和测量各种电信号， 如正弦波、方波、脉冲波等，为电子设备的研发、生产和维修提供重要依据。
示波器的发展历程
01
02
03Βιβλιοθήκη 早期示波器采用机械式扫描方式，显 示精度和速度有限。
模拟示波器
采用模拟电路技术，具有 较快的扫描速度和较高的 显示精度。
数字示波器
号是否过载。
示波器的保养与校准
定期保养
按照厂家推荐的保养周期进行保养，包括清洁、润滑和调整等。
校准示波器
定期使用校准信号对示波器进行校准，确保测量结果的准确性。
更换易损件
根据使用情况及时更换易损件，如保险丝、探头等，保证示波器的 正常运行。
THANKS FOR WATCHING
感谢您的观看
过冲
在示波器的输出信号达到峰值时出现的超过理论值的电压尖峰，是示波器动态性 能的一个重要指标。过冲越小，示波器的动态性能越好。
CHAPTER 04
示波器的操作与使用
示波器的连接与设置
连接探头
根据测量需求选择合适的探头， 将探头连接到示波器的通道输入
端，并确保探头接地良好。
2024年度示波器基本理论培训
2024/3/24
14
噪声与失真度
2024/3/24
噪声
示波器的噪声表示其内部电路产生的随机电压波动，会影响 信号的测量精度。低噪声的示波器能够提供更高的测量精度 。
失真度
示波器的失真度表示其在测量信号时引入的误差或变形程度 。低失真度的示波器能够提供更准确的信号形状和幅度测量 。
15
04
示波器操作与使用技巧
对高速串行通信中的抖动和噪声进行详细分析，找出潜在 的问题并优化系统性能。
2024/3/24
协议一致性测试
验证被测设备是否符合相关协议规范的要求，确保设备的 兼容性和互操作性。
29
未来示波器技术展望
人工智能与机器学习应用 将人工智能和机器学习技术应用 于示波器中，实现自动化测试、 智能故障诊断等功能。
。
2024/3/24
显示信号波形
将输入信号转换为可视 化的波形，便于观察和
分析。
测量信号参数
故障诊断
如幅度、频率、周期、 相位等。
4
通过比较正常和异常波 形，帮助定位电路或系
统中的问题。
示波器发展历程
01
02
03
早期示波器
采用机械式扫描方式，如 阴极射线管示波器，显示 精度和速度有限。
2024/3/24
28
高速串行数据通信测试解决方案研究
高速串行总线测试
针对高速串行总线（如PCIe、USB3.0/4.0、SATA等）的 测试需求，提供专门的测试解决方案，包括硬件接口、触 发方式、数据分析等。
误码率测试
通过特定的误码率测试算法，对高速串行通信的传输质量 进行评估，确保数据的准确性和可靠性。
抖动和噪声分析
