故障解列装置
光伏故障解列装置
光伏故障解列装置一、背景介绍随着全球对清洁能源的需求日益增长，光伏发电作为一种环保、可再生的能源形式，得到了广泛应用。
然而，由于环境和设备的各种复杂因素，光伏系统故障的发生是不可避免的。
为了及时发现和解决这些故障，提高光伏发电系统的可靠性和效率，光伏故障解列装置应运而生。
二、光伏故障解列装置的功能与原理2.1 功能介绍光伏故障解列装置是一种用于实时监测和解析光伏发电系统故障的设备。
其主要功能包括：1.检测光伏组件的功率输出和电压变化；2.监测光伏逆变器的工作状态和电流变化；3.分析光伏组件和逆变器的温度、湿度等环境参数；4.提供实时故障报警和诊断，帮助运维人员快速定位问题并采取应对措施；5.生成详细的故障报告和数据统计，为系统的维护和优化提供依据。
2.2 原理解析光伏故障解列装置通过接入光伏发电系统的关键节点，采集各个部分的数据，并进行实时分析和处理。
其原理主要包括：1.数据采集：利用传感器等设备，实时采集光伏组件和逆变器的输出功率、电压、电流等数据，以及环境参数如温度、湿度等。
2.数据传输：将采集到的数据通过有线或无线网络传输至光伏故障解列装置的控制中心，以便进行后续的数据处理和分析。
3.数据处理：通过算法和模型，对采集到的数据进行实时分析和处理。
包括功率监测、故障诊断、性能评估等方面的功能。
4.故障诊断：根据预设的故障模型和经验知识，对采集到的数据进行故障诊断，判断光伏系统中是否存在故障，并确定故障的类型和位置。
5.故障报警和报告：一旦发现故障，光伏故障解列装置会即时发出报警信号，并生成详细的故障报告，供运维人员参考。
三、光伏故障解列装置的优势与应用3.1 优势分析光伏故障解列装置具有以下优势：1.实时监测：可以对光伏发电系统的各个关键节点进行实时监测，及时掌握系统的运行状态。
2.高效诊断：利用先进的算法和模型，可以快速准确地诊断光伏系统的故障类型和位置。
3.强大功能：除了故障诊断，光伏故障解列装置还具备功率监测、性能评估等功能，有助于提高光伏发电系统的效率。

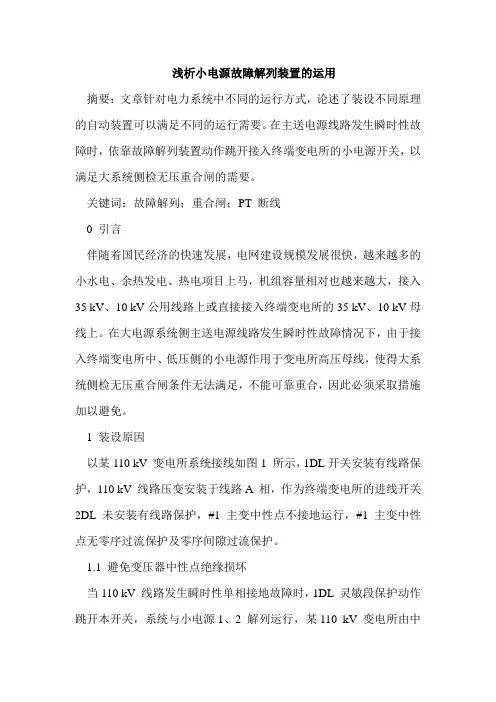

浅析小电源故障解列装置的运用
浅析小电源故障解列装置的运用摘要：文章针对电力系统中不同的运行方式，论述了装设不同原理的自动装置可以满足不同的运行需要。
在主送电源线路发生瞬时性故障时，依靠故障解列装置动作跳开接入终端变电所的小电源开关，以满足大系统侧检无压重合闸的需要。
关键词：故障解列；重合闸；PT 断线0 引言伴随着国民经济的快速发展，电网建设规模发展很快，越来越多的小水电、余热发电、热电项目上马，机组容量相对也越来越大，接入35 kV、10 kV公用线路上或直接接入终端变电所的35 kV、10 kV母线上。
在大电源系统侧主送电源线路发生瞬时性故障情况下，由于接入终端变电所中、低压侧的小电源作用于变电所高压母线，使得大系统侧检无压重合闸条件无法满足，不能可靠重合，因此必须采取措施加以避免。
1 装设原因以某110 kV 变电所系统接线如图1 所示，1DL开关安装有线路保护，110 kV 线路压变安装于线路A 相，作为终端变电所的进线开关2DL 未安装有线路保护，#1 主变中性点不接地运行，#1 主变中性点无零序过流保护及零序间隙过流保护。
1.1 避免变压器中性点绝缘损坏当110 kV 线路发生瞬时性单相接地故障时，1DL 灵敏段保护动作跳开本开关，系统与小电源1、2 解列运行，某110 kV 变电所由中性点不接地系统转化为中性点接地系统，接地点为110 kV 线路上的故障点，中性点电压发生偏移。
目前系统中采用的多为分级绝缘的变压器，中性点绝缘水平较低，当中性点电压升高后往往容易将变压器中性点绝缘损坏，因此系统发生接地故障后必须尽快切除小电源1、2。
图1 某110 kV 变电所系统接线图1.2 提高1DL 开关重合闸的可靠性当110 kV 线路B（或C）相发生瞬时性单相接地故障，1DL 开关跳开后，110 kV 变电所中性点电压发生偏移，A、C(或A、B)相电压升高，使220 kV变电所的110 kV 线路的A 相线路电压抬高，若此电压高于1DL 开关重合闸的检无压定值时，将使1DL 开关的检无压重合失败。
浅谈故障解列装置的应用
序 电压 且 按 线 路 末 端 故 障 对 侧 开 关跳 开有
灵敏 度 整 定 ， 一般取１ ０～ｌ ５ Ｖ。当变 电 所 及
为了防 止 上 述 情 况 的发 生 ， 若退 出 ２ 故 障解 列 装 置在 温 州 电 网的 应用 效 相 邻 下一 级 主 变中性 点 都 不接 地 时 ， 定 值取 小 电源侧 线路 保护 ， 并在 １ ｌ ０ ｋ Ｖ变 电 所 果
关键词 ： 故障解列 重合闸 可靠性 原则 中图分类号： Ｔ Ｍ ７ ６ 文献标识码 ： Ａ 文章编号 ： ｌ ６ ７ ４ — ０ ９ ８ ｘ （ ２ ０ ｌ ４ ） ０ ２ （ ａ ） 一 ０ ０ ９ ０ — ０ ｌ
水 电 资 源 开 发 应 用 给 电 网 提 供 一 定
小 电源 侧 配 线 路 保 护 ， 来自合 闸 不 重合 （ 双 回
线 检 同期 ） 。 当线 路 发 生故 障时 一 般 两 侧保 小 电源联 络 线 及 ｌ ｌ ０ ｋ Ｖ电厂 专用线 。
１ 故 障解 列装 置的基 本 功能
护均动作跳 开开关 。 最 大 的 问 题 在 于 变 电
！
Ｑ ： 业
Ｓｃ ｉ ｅｎｃ ｅ ａ ｎｄ Ｔｅ ｃｈ ｎｏ ｌ ｏ ｇｙ ｌ ｎｎ ｏｖｅ ｔ ｉ ｏｎ Ｈｅｒ ａ ｌ ｄ
工 业 技 术
浅 谈 故 障解 列装 置 的应 用①
梅宏 高戟 唐晓玲 （ 温州 电力局 浙江温州 ３ ２ ５ ０ ０ ０ ）
摘 要 ： 该文分析了 装设故障解列装置的必要性 ， 故障解列装置的原理和整定配置原则， 以及配置故障解列装 置的前后对比。
（ ４ ） 当未 配 置 专 用 故 障 解 列 装 置 时 ， 可
故障解列装置
2 技术参数 ................................................................................................................................... 2
2.1 机械及环境参数................................................................................................................ 2 2.2 额定电气参数 ................................................................................................................... 2 2.3 主要技术指标 ................................................................................................................... 3
7 附录 ........................................................................................................................................ 27
7.1 插件选配方式 1 .............................................................................................................. 27 7.2 插件选配方式 2 .............................................................................................................. 31 7.3 软件配合说明 ................................................................................................................. 33
故障解列装置和频率电压紧急控制装置
故障解列装置和频率电压紧急控制装置一、简介故障解列装置和频率电压紧急控制装置是电力系统中的重要设备，它们在保障电力供应的稳定性和可靠性方面起着至关重要的作用。
二、故障解列装置2.1 定义故障解列装置是一种能够及时检测电力系统中故障事件并对其进行处理的设备。
它能够快速定位故障点并采取措施来恢复电力系统的正常运行。
2.2 功能故障解列装置具有以下主要功能： 1. 故障检测：通过实时监测电力系统各个部件的状态，能够及时发现故障事件的发生。
2. 故障定位：通过分析各个部件的状态、故障特征等信息，能够准确定位故障点的位置。
3. 故障处理：根据故障类型和故障位置，采取相应的措施来恢复电力系统的正常运行。
2.3 原理故障解列装置主要基于以下原理来实现其功能： 1. 电力系统的监测：通过连接各个部件的传感器，能够实时监测电流、电压、温度等参数的变化情况。
2. 故障诊断：通过对各个部件的状态和参数进行分析，能够判断是否存在故障事件，并确定故障的类型。
3. 故障定位：通过测量电流和电压的变化，计算出电力系统中可能的故障点，并进行定位。
三、频率电压紧急控制装置3.1 定义频率电压紧急控制装置是一种能够在电力系统频率和电压异常变化时采取措施来维持电力系统的稳定性的设备。
它能够自动调整发电机的输出功率，以保持电力系统的频率和电压在安全范围内。
3.2 功能频率电压紧急控制装置具有以下主要功能： 1. 频率控制：当电力系统的负荷发生变化时，能够自动调整发电机的输出功率，以保持电力系统的频率在合理范围内。
2. 电压控制：当电力系统的负荷发生变化时，能够自动调整发电机的输出电压，以保持电力系统的电压在合理范围内。
3. 调度控制：能够接收上级调度指令，并根据指令进行相应的调节，以满足电力系统的运行要求。
3.3 原理频率电压紧急控制装置主要基于以下原理来实现其功能： 1. 电力系统的监测：通过连续监测电力系统的频率和电压，能够及时发现频率和电压异常变化。

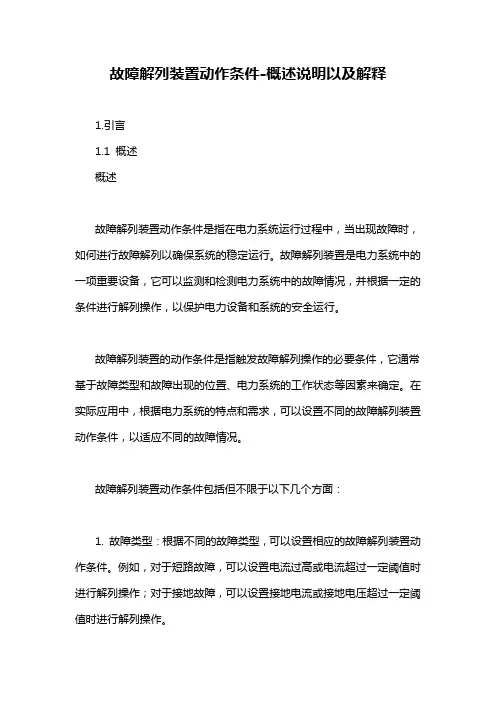

故障解列装置动作条件-概述说明以及解释
故障解列装置动作条件-概述说明以及解释1.引言1.1 概述概述故障解列装置动作条件是指在电力系统运行过程中，当出现故障时，如何进行故障解列以确保系统的稳定运行。
故障解列装置是电力系统中的一项重要设备，它可以监测和检测电力系统中的故障情况，并根据一定的条件进行解列操作，以保护电力设备和系统的安全运行。
故障解列装置的动作条件是指触发故障解列操作的必要条件，它通常基于故障类型和故障出现的位置、电力系统的工作状态等因素来确定。
在实际应用中，根据电力系统的特点和需求，可以设置不同的故障解列装置动作条件，以适应不同的故障情况。
故障解列装置动作条件包括但不限于以下几个方面：1. 故障类型：根据不同的故障类型，可以设置相应的故障解列装置动作条件。
例如，对于短路故障，可以设置电流过高或电流超过一定阈值时进行解列操作；对于接地故障，可以设置接地电流或接地电压超过一定阈值时进行解列操作。
2. 故障位置：故障的位置也是确定故障解列装置动作条件的重要因素之一。
通常情况下，故障解列装置只会对故障点附近的设备进行解列操作，以避免对整个电力系统造成不必要的停电。
3. 电力系统工作状态：电力系统的工作状态也会对故障解列装置的动作条件产生影响。
例如，当电力系统处于负荷高峰期，需要更加谨慎地设置故障解列装置的动作条件，以防止故障解列操作过多造成电力系统的不稳定。
4. 其他因素：除了上述因素外，还可以根据实际需要考虑其他因素来确定故障解列装置的动作条件。
例如，可以根据电力系统的可靠性要求、设备的特性以及系统操作人员的经验等因素来综合考虑动作条件的设置。
总之，故障解列装置的动作条件是确保电力系统在故障情况下能够及时解列，保护设备和系统安全运行的重要依据。
合理设置故障解列装置的动作条件，既能提高电力系统的可靠性和稳定性，又能减少对电力系统的影响，是电力系统运行和管理中需要重视的一项工作。
1.2文章结构文章结构本文将围绕故障解列装置动作条件展开讨论。
ISA-338G故障解列装置技术使用说明书V3.22-141103
A.1 面板布置与显示 ................................................................................................................ 17 A.2 菜单界面操作说明 ............................................................................................................ 18 A.3 查看录波记录 .................................................................................................................... 23 A.4 装置通讯功能说明 ............................................................................................................ 24 A.5 装置打印功能 .................................................................................................................... 27
6 动作事件类型定义............................................................................................................................................................................................... 15
故障解列装置和频率电压紧急控制装置
故障解列装置和频率电压紧急控制装置故障解列装置和频率电压紧急控制装置是电力系统中非常重要的设备，主要用于保障电力系统的稳定运行和安全性。
本文将从以下几个方面对这两种装置进行详细的介绍。
一、故障解列装置1. 简介故障解列装置是一种自动化设备，主要用于检测电力系统中的故障，并进行处理，以保证电力系统的稳定运行。
该装置可以快速地检测出电力系统中的故障，并进行处理，避免因故障而导致整个电力系统瘫痪。
2. 原理故障解列装置主要通过检测电流和电压的变化来判断是否出现了故障。
当发生故障时，装置会立即进行反应，并通过断路器等方式将受影响的部分与其它部分分离开来，以保证整个电力系统不会受到影响。
3. 应用故障解列装置广泛应用于各种类型的电力系统中，包括火力发电厂、水力发电厂、核能发电厂等。
在这些不同类型的发电厂中，它们都起着非常重要的作用，可以保障电力系统的稳定运行。
二、频率电压紧急控制装置1. 简介频率电压紧急控制装置是一种自动化设备，主要用于控制电力系统中的频率和电压，并在出现紧急情况时进行处理。
该装置可以快速地检测出电力系统中的频率和电压变化，并进行相应的调整，以保证整个电力系统的稳定运行。
2. 原理频率电压紧急控制装置主要通过检测发电机输出的频率和电压来判断是否需要进行调整。
当发现频率或者电压超过了正常范围时，装置会立即进行反应，并通过调节发动机负载等方式来进行相应的调整。
3. 应用频率电压紧急控制装置广泛应用于各种类型的电力系统中，包括火力发电厂、水力发电厂、核能发电厂等。
在这些不同类型的发电厂中，它们都起着非常重要的作用，可以保障整个电力系统的稳定运行。
三、故障解列装置和频率电压紧急控制装置在实际应用中存在的问题1. 故障解列装置故障解列装置在实际应用中存在的问题主要包括以下几个方面：（1）检测精度不高：由于电力系统中存在着各种复杂的因素，如电缆长度、电缆质量等，因此故障解列装置的检测精度不高，有时会出现误判的情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节 故障解列装置
在多电源网络中，根据网络电源和负荷分布，还可以在适当的地方装设故障解列装置。
在网络有故障时电网解列成几个独立电网继续运行，保证重要负荷的安全运行。
在宜宾电网主网和地方小电源的联络线上就装设了故障解列装置。
例如吊黄楼变电站解列吊纸线517，对端纸厂有小电源，正常运行时与主网联结，增加供电可靠性。
如图5.8
当吊黄楼母线故障，或出线故障而未能即使切除故障线路时，母线电压降低，或者零序电压升高，满足装置的动作判据时，解列装置动作跳开吊纸线517，纸厂电源E 2与纸厂负荷F 2，主网电源E 1与主网负荷F 1各自构成电网独立运行。
刚解列的电网也要考虑各自的稳定性。
对于主网，是否会因此丢掉大负荷，丢失大负荷后是否会出现电网振荡，对于小电网，是否会突然增加大负荷，增加大负荷是否会出现低周现象，出现低周是否会有合适的减载装置等。
可见，故障解列与低周减载的概念是完全不同的，在电网中的作用也不同。
另外在宜宾电网中还有一个故障解列起的作用与前面讲的不同，那就是用户昌宏化工厂内部安装的故障解列装置。
如图5.9
当巡昌线发生故障，巡场175开关跳闸并重合，但是由于昌宏化工的负荷几乎是大的炉变，几台变压器的负荷以及变压器的励磁涌流之和会远远大于175开关的后加速定值，所以
175开关无法合上，这样，就只有在昌宏变电站安装解列装置，解列掉几台炉变（例如1#、2#开关），让剩下的负荷（3#、4#开关）不至于把175开关冲跳。
等175开关运行稳定后再逐步投入解列掉的几台炉变。
（说明，一般方式下，巡昌线的负荷不经过巡场175，而是龙头站龙巡西线直接经巡场旁母上巡昌线，只是为了这里解释方便采用是巡场供电方式。
）
第二节 备用电源自投装置
备自投装置用于多电源点的变电站，当主供电源断开时自动将备用电源投入，保证供电
图5.8
吊黄楼
主网负荷F 1 E 2
F 2
1#炉变 2#炉变 3#炉变 4#炉变
昌宏
的持续性。
备自投分进线备投与分段备投两种方式，用图5.10来解释。
1、进线备自投
L 1线路运行，L 2线路备用，即开关1，开关2，开关3运行，开关4热备用，分段开关5运行，线路L 1有线路电压，备投充电完成。
当L 1出现故障，M 侧的保护跳开开关1，如果是永久故障，重合不成功。
N 侧备投检查母线失压，而L 2线路有压，则延时跳开开关3再合上开关4，这是备投线路L 2，称备投方式1。
同理，线路L 2运行，L 1备用，称备投方式2。
2、分段备自投
线路L 1和L 2都运行，即开关1、开关2、开关3、开关4合上，分段开关5热备用，备投充电完成。
同样假设L 1出现永久故障，开关1重合不成功，N 侧备投检查I 段母线失压，II 段母线有压，延时跳开开关3再合上开关4，这是II 段备投I 段，称备投方式三。
同理由I 段备投II 段称方式四。
根据当前电网运行方式，通过把手开关切换来选择备投方式。
通过对备自投动作的分析，可知装置必须采用的电气量是两条线路的线路电压，两段母线的母线电压，开关3、开关4、开关5的位置信号（跳位TWJ ）和合后信号（KKJ ），为了防止在母线PT 断线时装置误动作，还引入了开关3与开关4的B 相电流作有流闭锁作用。
装置接线方式如图5.11。
KKJ 的作用是为了防止备投误动作。
例如方式一中，因为运行需要I 母要停运，手动断开开关3，此时KKJ 返回，备投放电，不会自动投上开关4引发事故。
线路PT 的作用是只有待备投线路有压，备投才有意义。
线路无压，备投放电。
备自投动作时间应该大于对端开关的重合闸时间。
备自投分合开关应该将其出口接点接在开关操作回路的手分手合位置。
图上已标出在图2.16的端子号。
备投对分段没有跳闸。
图5.10
M
N
5
图5.11
TWJ 和KKJ 来自 各自对应开关的操作回路
D31
D44
D44
D31 I 段 II 段
本局的备投一般是作为变电站高压电源的备投，在一些特殊的地方特别是比较大的用户站也使用低压备投的方式来增加供电的可靠性。
如图5.13，这里1G 、2G 是变压器的低压总路，3G 是低压母线，方式以1B 运行，1G 、3G 合上，2B 空载，2G 热备用。
一般这样的负荷情况低压侧是没有小电源的，那么主变的低压后备保护方向都是选择从变压器指向低压母
线，灵敏角为258°。
所以，技术上必须要求变
压器后备保护动作闭锁备自投。
例如母线上K2故障（或者低压出线故障出线开关拒动），变压
器的低压后备保护动作跳开1G ，如果备投此时动作，2G 开关直接合在故障上。
同理，作为具有K2故障的远后备保护作用的变压器高压侧后备保护也必须闭锁备自投。
而变压器主保护，包括差动保护和非电量保护，它们动作将把变压器的高低压开关都跳开隔离了故障点，此时的备投允许动作。
例如K1点故障，1G 跳开，允许2G 投入运行。
图5.12
备投线路出口
备投分段出口
D42
图5.13。
