导体规格表
裸铜单导体规格
500
13.7/14.6
14
8.62/8.96
12 65/0.254
注：1. 带*表示外购绞合导体规格.
5.43/5.64
表示使用公司钲威 315 型绞线机绞线，400 表示使用公
司岳隆 400 型绞线机绞线，500 表示使用公司大兴 500 型绞线机绞线, 500YL 表示 使用公司岳隆 500 型绞线机绞线。 2. 正常导体节距使用 14～16 倍绞后径为标称值。公差值按照标称值的 10%给出。 3. 特殊导体节距一般为客户特别要求.
1. 目的 明确聚氨酯漆包线的规格。 2. 适用范围 适用于本公司生产中所使用到的聚氨酯漆包线。 3. 参考文件 WI-05-01-03 4. 定义 漆包绞线(Litz Wire)是以 UEW 漆包线多股集结绞合而成. 5. 聚氨脂漆包线中所用到的导体及材料、导体直径、直径公差合伸长率的要求需要符合 MS-001<<软铜单导线规格>>. 6. 聚氨脂漆包层: A. 漆层厚度如附表 1 所示. B. 漆层无伤痕. C. 漆层不能有刺点、不能发粘. D. 漆层和色泽应均匀光亮、平滑. 7. 特性: A. 针孔规范 JIS(3202). a. 单股漆包线. 单股漆包线线种 1 UEW 2 UEW 3 UEW b. 漆包绞线. 股数×单股漆包绞线针孔标准=可允收针孔数 最大允收针孔数/6M 1 2 4 <<原材料规格编制规则>>
导线规格
导线规格1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240平方毫米。
不常用的有：0.5、0.75、300、400、500平方毫米等。
2.5平的铜线=4平的铝线5×4=20A 再加上穿管20×0.8=16A的电也就是说选2.5平的铜线或4平的铝线，它们再穿管的境况下可带的16A的电流。
用5000w的电器该用几平方电线国标gb4706.1-1992/1998规定的电线负载电流值（部分）铜芯电线:铜芯线截面积允许长期电流2.5平方毫米(16A～25A) 4平方毫米(25A～32A) 6平方毫米(32A～40A)铝芯电线:铝芯线截面积允许长期电流2.5平方毫米(13A～20A) 4平方毫米(20A～25A) 6平方毫米(25A～32A)举例说明：1、每台计算机耗电约为200～300w(约1～1.5a)，那么10台计算机就需要一条2.5平方毫米的铜芯电线供电，否则可能发生火灾。
2、大3匹空调耗电约为3000w(约14a)，那么1台空调就需要单独的一条2.5平方毫米的铜芯电线供电。
3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25a(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。
4、早期的住房(15年前)进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13a(即2800瓦)。
5、耗电量比较大的家用电器是：空调5a(1.2匹)，电热水器10a，微波炉4a，电饭煲4a，洗碗机8a，带烘干功能的洗衣机10a，电开水器4a在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。
在选用电线电缆时，一般要注意电线电缆型号、规格(导体截面)的选择。
⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性；例如，根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用不延燃电缆、阻燃电缆、无卤阻燃电缆、耐火电缆等。
导体直径 mm

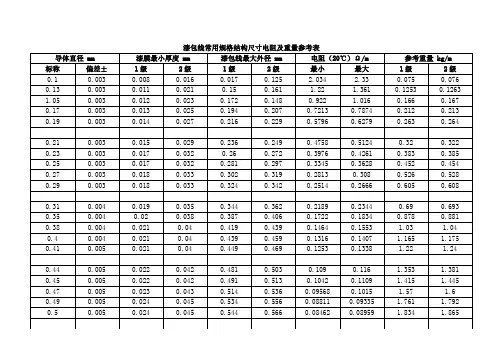

漆包线常用规格结构尺寸电阻及重量参考表
漆包线常用规格结构尺寸电阻及重量参考表
QZ-2 130℃漆包线米电阻对照表
漆包线规格表
还有相关的针孔测试,,,以食盐,酚酞,酒精,水,以一定比例调好,,,加12VDC,正极接线,负极接入水中,,观察其在水中线段与测试液以生反应的点数多少确认,标准为9以下..其与测试液以生反应的颜色为紫红色..还有线段的拉伸比例等等
评论者：qqyqiuqing - 试用期一级所说的耐压测试试是指一定长度的漆包线耐高电压测试...方法为一端去掉漆皮接正极,以负极接触漆包表皮,以耐压测试仪通过一定的DC或AC电压,,看其表皮是否被电压击穿...以击穿的点数确定皮漆包线的品质.。
电线电缆导体介绍
电线电缆导体介绍Ⅰ电线电缆导体介绍⼀.导体概述按电阻率（长为1m，截⾯积为1mm2的材料电阻值⼤⼩）划分，⼀般情况下我们将材料分为三类：导体：电阻率在102Ω·mm2/m以下半导体：电阻率为103~108Ω·mm2/m﹔绝缘体：电阻率为108Ω·mm2/m以上。
⽬前常⽤的⾦属导体有⾦、银、铜等(如下表)，考虑到导体的价格和导电性能，最常⽤的为铜导体。
导电系数以铜为标准(100%)，各导体⽐较如下表：名称符号⽐重(g/cm3) 导电常数% 备注⾦Au 19.3 70.80 不氧化、价格昂贵银Ag 10.5 109 导电性最优、价格昂贵铜Cu 8.89 100 导电性次优、价格普及钢(铁) Fe 7.86 17.80 导电性不良、抗张好铝Al 2.7 61.20 质量轻由上表可知，铜的导电率较佳，适⽤性能⼴，成本较低，还可在其表⾯镀锡，利于焊接，并有抗氧化作⽤(指与空⽓中氧⽓结合氧化)。
⼆.导体规格⽬前铜线导体的组成种类繁多，如7/0.05mm,7/0.06mm,7/0.08mm,19/0.08mm等等，那么这些组成怎么区分，怎么确定是什么规格呢？导体组成因需要的不同⽽多种多样，在通讯控制线缆⾏业，⽬前通⽤的标称为AWG，就是American Wire Guage,中⽂意思是“美国线材规格”，它把导体分为单铜（单条铜导体）和绞铜（多条铜导体绞合成的铜导体），单铜根据直径⼤⼩划分规格﹔绞铜根据截⾯积⼤⼩划分规格，如下表所⽰，表中列出的为⽬前常⽤的导体规格：导体规格(AWG)单条导体直径绞铜导体的截⾯积标准尺⼨Mils (mm)最⼩尺⼨Mils (mm)标准尺⼨Cmils (mm2)最⼩尺⼨Cmils (mm2)32 8.0 0.203 7.92 0.201 64.0 0.0324 62.7 0.0318 31 8.9 0.226 8.81 0.244 79.2 0.0401 77.6 0.0393 30 10.0 0.254 9.9 0.251 100 0.0507 98 0.0497 29 11.3 0.287 11.2 0.284 128 0.0647 125 0.0633 28 12.6 0.320 12.5 0.318 159 0.0804 156 0.0790 27 14.2 0.361 14.1 0.358 202 0.102 198 0.100 26 15.9 0.404 15.7 0.399 253 0.128 248 0.126 25 17.9 0.455 17.7 0.450 320 0.162 314 0.159 24 20.1 0.511 19.9 0.506 404 0.205 396 0.201 23 22.6 0.574 22.4 0.568 511 0.259 501 0.254 22 25.3 0.643 25.0 0.637 640 0.324 627 0.318 21 28.5 0.724 28.2 0.717 812 0.412 796 0.404 20 32.0 0.813 31.7 0.805 1020 0.519 1000 0.509Ⅱ绝缘体和被覆材料⼀、绝缘体1.⽬的：为导体绝缘。
电线电缆导体结构表
广州番禺电缆集团有限公司企业标准编号：PL/TW-YF-178-A1额定电压450/750V及以下线缆工艺汇编2014-5-24发布2014-5-25实施广州番禺电缆集团有限公司发布额定电压450/750V及以下线缆工艺汇编文件编号PL /TW-YF-178-A0归口部门技术中心编制审核批准日期日期日期会审发送范围电线车间、电缆车间、质管部文件更改记录变更人/日期变更原因更改记录蒋平2014-4-23 满足南方电网规格书需求1.6mm2及以下平方印字内容增加规格2.6mm2以上印字内容增加生产编码3.替代文件YF/PL-J0129I-2013蒋平2014-5-26 纠正导体结构和导体工艺不一致1.BV 35mm2、95mm2、185mm2、300mm2导体单丝直径由2.50变更为2.492.BV 10mm2导体单丝直径由1.35变更为1.343.BVR 10mm2导体从49/0.52变更为49/0.514.BVR 25mm2、35mm2单丝直径变更为0.57mm5.生产编码仅针对南网订单，普通市场不做考核。
6.增加BVVB电缆及型号7.取消普通市场用阻燃和耐火电缆印字轮印规格要求。
1适用范围本标准规定了额定电压450/750V及以下聚氯乙烯绝缘电线和聚氯乙烯护套电缆的一般技术要求。
标准中的所有参数适用于具有特殊性能（阻燃和耐火）电缆。
适用于普通市场和南方电网需求额定电压450/750V及以下聚氯乙烯绝缘电线和聚氯乙烯护套电缆的生产和制造。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。
然而，鼓励根据本标准达成协议的各方研究是否可以使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T 2951-2008 电缆绝缘和护套材料通用试验方法GB/T 3048-2007 电线电缆电性能试验方法GB/T 3956-2008 电缆的导体GB/T 5023-2008 额定电压450/750V及以下聚氯乙烯绝缘电缆JB/T8734-2012 额定电压450/750V及以下聚氯乙烯绝缘电线和软线3产品技术要求3.1导体3.1.1导体外观要求绞合导体外观应圆整、无氧化、变色、跳线、以及不少根、缺根等现象绞合导体的单根允许焊接，相邻两处之间的距离不小于300mm导体绞合过程中必按导体绞线工艺规范要求3.1.2导体技术参数导体各工序参数按照各个型号工艺表格导体单丝外径控制范围按照YF/PL-J0721A-2012《模具及线径偏差表》执行。
电线电缆导体及绝缘材料
12.1 1.51 1.92 2.41 3.04 3.92 4.74 6.13 7.68 9.42 11.9 15.7 19.8 24.5 30.8 38.9 49.4 62.7 77.6 98 125 156 198 248 314 396 501 627 796 1000 1264 1588 2009 2528 3195 4028 5076
第四节 UL 导体规格标准
我公司铜线导体的组成种类繁多，如 7/0.05mm,7/0.06mm,7/0.08mm, 19/0.08mm 等等，那幺这些组成怎幺区分，怎幺确定是什幺规格，怎幺判 定符不符合 UL 标准呢？
一． UL 导体规格标准
导体组成因需要的不同而多种多样，如果没有一个统一的判定标准， 将很令人头疼。在 UL758 里就专门有对导体的规格标准的详述，它的标准 为 AWG，就是 American Wire Guage,中文意思是“美国线材规格” ，也就 是我公司所参照的标准。它把导体分为单铜（单条铜导体）和绞铜（多条 铜导体绞合成的铜导体） ，单铜根据直径大小划分规格﹔绞铜根据截面积 大小划分规格，如下表所示： UL758 导体规格标准 导体规 格 (AWG) 50 单条导体直径 标准尺寸 最小尺寸 Mils (mm) Mils (mm) 0.99 0.0251 0.98 0.025 绞铜导体的截面积 最小尺寸 标准尺寸 2 Cmils (mm2) Cmils (mm ) 0.980 0.000497 0.960 0.000486
R L A
其中 稱為導體之電阻系數，單位為 ohm cm
2.导电率—以 20℃时长度为 1m、截面积为 1mm2 之标准软铜线之电阻 1/58ohm(0.017241 ohm)为基准，称为 100%导电率。电阻 愈大，则导电率愈低，两者成反比例。 3.耐弯折性—单线之一端固定，另一端加上重量使垂直向下，然后来回 180 地弯折，直至线断为止，弯折次数愈多，表示耐弯折 性愈强。 4.拉断力—抗张试验时，施于试样而使其断裂之最大负荷重量或力。 5.抗张强度—抗张试验时，使得试样断裂，单位面积承受的拉断力。
AWG、cmil及mm间的换算
第一节导体概述按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一般情况下我们将材料分为三类：导体：电阻率在102Ω·mm2/m以下半导体：电阻率为103~108Ω·mm2/m﹔绝缘体：电阻率为108Ω·mm2/m以上。
目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。
导电系数以铜为标准(100%)，各导体比较如下表：由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。
第二节铜导体一、铜线的类别铜导体由单条铜线或多条铜线组成，分别叙述如下：1.硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电线、配电线及建筑线之导体。
2.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成，富柔软性及弯曲性，并具有较高之导电率，用以制造通信及电力线缆之导体、电气机械及各种家用电器之导线。
3.半硬铜线：抗张强度介于硬铜线与软铜线之间，用于架空线之绑线及收音机之配线。
4.镀锡铜线：铜线表面镀锡以增加焊接性及保护铜导体于PVC或橡胶绝缘押出时不受侵蚀，并防止橡胶绝缘之老化。
5.平角铜线：断面为正方形或长方形之铜线，为制造大型变压器或大型马达等感应线圈之材料。
6.无氧铜线：含氧量%以下、纯度特高之铜线，铜之含量在%以上，不会受氧脆化，用以制真空管内之导线、半导体零件导线及极细线等。
7.漆包线：铜线软化后，表面涂以绝缘漆，经加热烤干而成，一般分为天然树脂及合成树脂漆包线。
8.铜箔丝：以扁平且极薄之铜丝卷绕于纤维丝上的导体。
9.先绞后镀线：将未镀之铜线绞合后，再加以镀铝。
10.铜包钢：一般用于同轴线作信号的传输(如电视机与VCD 的连接、户外电视天线、闭路电视等﹔较硬线具有更高的抗张强度，在高山地带，跨越河流等须长距离时作为架空线用，依其铜厚度，一般分导电率21%、30%、40%等。
AWG、cmil及mm间的换算-UL758

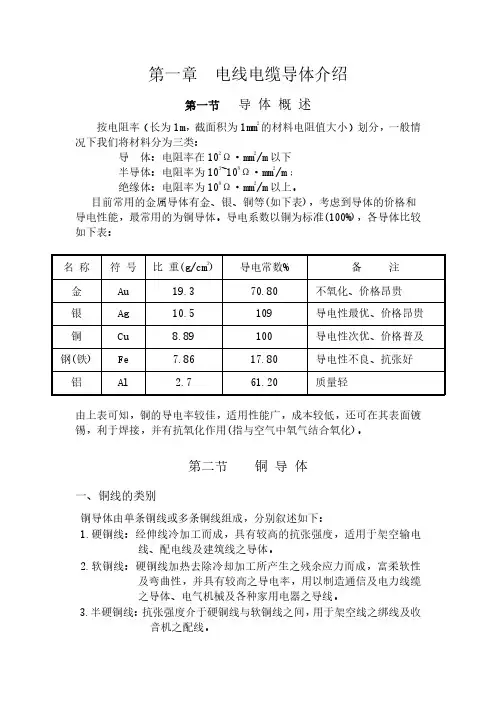

第一章电线电缆导体介绍第一节导体概述按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一般情况下我们将材料分为三类：导体：电阻率在102Ω·mm2/m以下半导体：电阻率为103~108Ω·mm2/m﹔绝缘体：电阻率为108Ω·mm2/m以上。
目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。
导电系数以铜为标准(100%)，各导体比较如下表：由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。
第二节铜导体一、铜线的类别铜导体由单条铜线或多条铜线组成，分别叙述如下：1.硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电线、配电线及建筑线之导体。
2.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成，富柔软性及弯曲性，并具有较高之导电率，用以制造通信及电力线缆之导体、电气机械及各种家用电器之导线。
3.半硬铜线：抗张强度介于硬铜线与软铜线之间，用于架空线之绑线及收音机之配线。
4.镀锡铜线：铜线表面镀锡以增加焊接性及保护铜导体于PVC 或橡胶绝缘押出时不受侵蚀，并防止橡胶绝缘之老化。
5.平角铜线：断面为正方形或长方形之铜线，为制造大型变压器或大型马达等感应线圈之材料。
6.无氧铜线：含氧量0.001%以下、纯度特高之铜线，铜之含量在99.99%以上，不会受氧脆化，用以制真空管内之导线、半导体零件导线及极细线等。
7.漆包线：铜线软化后，表面涂以绝缘漆，经加热烤干而成，一般分为天然树脂及合成树脂漆包线。
8.铜箔丝：以扁平且极薄之铜丝卷绕于纤维丝上的导体。
9.先绞后镀线：将未镀之铜线绞合后，再加以镀铝。
10.铜包钢：一般用于同轴线作信号的传输(如电视机与VCD 的连接、户外电视天线、闭路电视等﹔较硬线具有更高的抗张强度，在高山地带，跨越河流等须长距离时作为架空线用，依其铜厚度，一般分导电率21%、30%、40%等。
