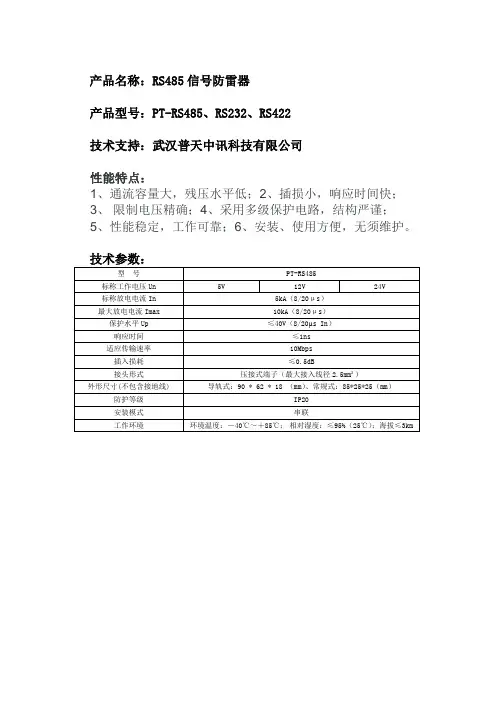

RS485信号防雷器
RS485信号防雷器
产品名称：RS485信号防雷器
产品型号：PT-RS485、RS232、RS422
安装模式
串联
工作环境
环境温度：－40℃～＋85℃；相对湿度：≤95%（25℃）；海拔≤3km
技术支持：武汉普天中讯科技有限公司
性能特点：
1、通流容量大，残压水平低；2、插损小，响应时间快；
3、限制电压精确；4、采用多级保护电路，结构严谨；
5、性能稳定，工作可靠；6、安装、使用方便，无须维护。
技术参数：
型号
PT-RS485
标称工作电压Un
5V12V24V来自标称放电电流In5kA（8/20μs）
最大放电电流Imax
10kA（8/20μs）
保护水平Up
≤40V（8/20µs In）
响应时间
≤1ns
适应传输速率
10Mbps
插入损耗
≤0.5dB
接头形式
压接式端子（最大接入线径2.5mm²）
外形尺寸(不包含接地线)
导轨式：90 * 62 * 18（mm）、常规式：85*25*25（mm）
防护等级
IP20

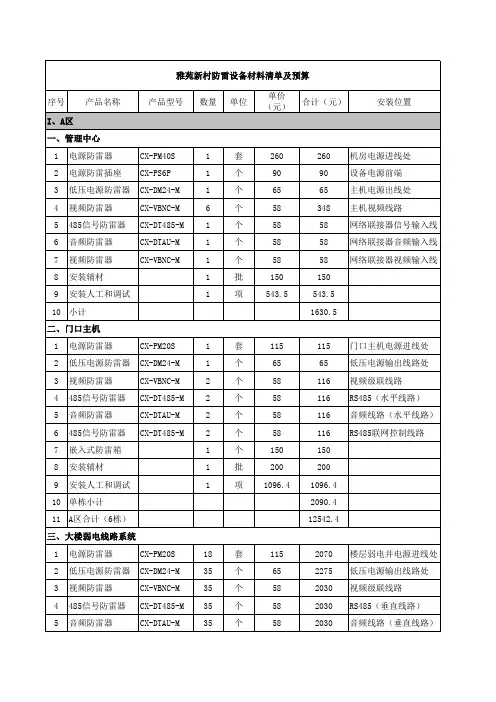

防雷设备材料清单
序号 产品名称
产品型号
I、A区
一、管理中心
1 电源防雷器
CX-PM40S
2 电源防雷插座 CX-PS6P
3 低压电源防雷器 CX-DM24-M
4 视频防雷器
CX-VBNC-M
5 485信号防雷器 CX-DT485-M
6 音频防雷器
CX-DTAU-M
7 视频防雷器
CX-VBNC-M
1
个
1
批
1
项
18 套 35 个 35 个 35 个 35 个
单价 （元）
合计（元）
安装位置
260 90 65 58 58 58 58 150 543.5
260 90 65 348 58 58 58 150 543.5 1630.5
机房电源进线处 设备电源前端 主机电源出线处 主机视频线路 网络联接器信号输入线 网络联接器音频输入线 网络联接器视频输入线
8 安装辅材
9 安装人工和调试
10 小计
二、门口主机
1 电源防雷器
CX-PM20S
2 低压电源防雷器 CX-DM24-M
3 视频防雷器
CX-VBNC-M
4 485信号防雷器 CX-DT485-M
5 音频防雷器
CX-DTAU-M
6 485信号防雷器 CX-DT485-M
7 嵌入式防雷箱
8 安装辅材
9 安装人工和调试
2 税金
3 总计
58 150 200 1096.4
116 RS485联网控制线路 150 200 1096.4 2090.4 50169.6
115 65 58 58 58 4083 8710.8
奥顿防雷器产品总汇（2）
型号名称详细功能图片说明安装安装、、使用SP-005BNC 单路视频最大通流量5KA用作LPZ2或其后续防区视频电涌防护，接地线4平方毫米以上***适用于0-1GHz频宽的视频、射频信号，串联安装于信号线上，IN端背向被保护设备***SP-005VP10-12二合一最大通流量10KA用作LPZ2或其后续防区摄像机视频、低压电源的电涌防护，注意安装方向，接地线4平方毫米以上***适用于摄像机的视频、电源、控制信号，串联安装于信号线上，IN端背向被保护设备***SP-005VPD 三合一最大通流量10KA用作LPZ2或其后续防区球机视频、低压电源、控制信号的电涌防护，注意安装方向，接地线4平方毫米以上***适用于摄像机的视频、电源、控制信号，串联安装于信号线上，IN端背向被保护设备***SP-005VPD10-24SP-005VPD20-220SP-005V10-BNC1616路信号最大通流量10KA用作LPZ2或其后续防区摄像机机视频的电涌防护，注意安装方向，接地线4平方毫米以上***适用于0-1GHz频宽的视频、射频信号的多路信号集中保护，串联安装于信号线上，PE端连接接地线***SP-005VD10-BNC1616路信号最大通流量10KA用作LPZ2或其后续防区球机视频、控制信号的电涌防护，注意安装方向，接地线4平方毫米以上***适用于0-1GHz频宽的视频、射频信号和一路控制总线的多路信号集中保护，串联安装于信号线上，PE端连接接地线***SP-24DC10-RJ11SP-48DC10-RJ11SP-110DC10-RJ11SP-170DC10-2P-24PT24路语音最大通流量10KA用作LPZ2或其后续防区语音信号的电涌防护，RJ11连接口，额定电压24V-170V，接地线4平方毫米以上***适用于工作电压为24V、48V 、110V、170V的24路语音信号，如电话交换机、背景广播、语音对讲系统，采用串联安装，安装于电话信号机柜中***标称通流量10KA 最大通流量20KA用作LPZ2或其后续防区语音信号的电涌防护，RJ11连接口，额定电压24V-170V，接地线4平方毫米以上***防雷器产品信号防浪涌器三合一语音信号最大通流量10KA用作LPZ2或其后续防区球机视频、电源、控制信号的电涌防护，注意安装方向，接地线4平方毫米以上***适用于摄像机的视频、电源（220V）、控制信号，串联安装于信号线上，IN端背向被保护设备***适用于工作电压为24V、48V 、110V的单路语音信号，如程控电话、背景广播、语音对讲系统，采用串联安装，IN端背向于被保护设备***SP-005DC10-RS485控制信号最大通流量10KA用作LPZ2或其后续防区控制信号的电涌防护，插线连接口，双线独立防护，接地线4平方毫米以上***适用于工作电压在-7V～+7V之间的RS485控制信号，如云台解码板、门禁控制信号、部分工业设备控制信号，串联安装方式，IN端背向于被保护设备***SP-005DC10-RJ45/4网络信号最大通流量10KA用作LPZ2或其后续防区网络信号的电涌防护，RJ45连接口，4线或8线防护，接地线4平方毫米以上***适用于广域网的单路信号，支持最大155Mbps传输速率，如家用电脑、交换机、集线器等设备，串联于信号线缆中，IN 端背向于被保护设备***SP-005DC10-RJ45/4-44路网络信号最大通流量10KA用作LPZ2或其后续防区网络信号的电涌防护，RJ45连接口，接地线4平方毫米以上***适用于广域网的四路信号，每个端口支持最大155Mbps传输速率，如家用电脑、交换机、集线器等设备，串联于信号线缆中，IN端背向于被保护设备***SP-005DC10-RJ45/4-POE POE网络信号最大通流量10KA用作LPZ2或其后续防区POE网络设备、线缆的电涌防护，RJ45端口，8线独立防护，接地线4平方毫米以上***适用于广域网，最大155Mbps 传输速率、馈电型网络设备使用，如网络摄像机、小型交换机等设备，串联于信号线缆中，IN端背向于被保护设备***SP-005DC10-RJ45/8最大通流量10KA用作LPZ2或其后续防区网络信号的电涌防护，RJ45连接口，8线防护，接地线4平方毫米以上***适用于广域网，最大1000Mbps传输速率，如光纤网络、网吧、商业服务器、政府网络处理器等设备，串联于信号线缆中，IN端背向于被保护设备***SP-005DC10-RJ45/4(24)24路网络最大通流量10KA用作LPZ2或其后续防区网络信号的电涌防护，RJ45/24连接口，1U19英寸机箱，4线防护，接地线4平方毫米以上***适用于广域网的多路信号，每个端口支持最大155Mbps传输速率，如家用电脑、交换机、集线器等设备，串联于信号线缆中***SP-12DC10-2P SP-24DC10-2P SP-48DC10-2P SP-110DC10-2PSP-M20-385-2P SP-M40-385-2P SP-M60-385-2P SP-M20-385-4P SP-M40-385-4P SP-M60-385-4P SP-M80-385-4P SP-M100-385-4P单相电源防雷模块最大通流量20-60KA适用于单相220V用电设备保护器的前一级，如机房进线处、三相转单相连接处、UPS电源进线处等，并联式安装，支持凯文式接线***模块式组装，用作LPZ2防区单相电源的电涌防护，额定电压AC220V，工作指示窗和遥信报警功能，接地线4平方毫米以上***最大通流量20KA—100KA三相电源防雷模块低压电源最大通流量10KA电源防雷器模块式组装，用作LPZ1-LPZ2防区三相电源的电涌防护，额定电压AC380V，工作指示窗和遥信报警功能，接地线6平方毫米以上***适用于三相380V电源系统，如总配电柜、中央空调、大型给排水电机等，并联式安装，支持凯文式接线***适用于单路低压用电设备，DC/AC均能适应，如控制模块、红外报警器、摄像机等，串联于线缆中，IN端背向于被保护设备***用作LPZ2或其后续防区低压电源的电涌防护，插线连接口，额定电压DC24V-48V，接地线4平方毫米以上***SP-CZ220AC10-C1最大通流量10KA适用于机柜设备电源，如网络机柜、背景音乐机柜等***SP-CZ220AC10-PDU(6)SP-CZ220AC10-PDU(8)SP-L16馈线最大通流量20KA直通滤波型天馈线防浪涌，铜质镀镍外壳，接地线大于4平方毫米***适用于0-2GHz的无线通信设备、卫星信号，串联于馈线线路内，注意信号接口类型，不支持馈电设备***SP-1/4λ1/4波长最大通流量20KA1/4波长短路型天馈线防浪涌，铜质外壳，接地线大于4平方毫米***适用于特定频率的无线通信设备、卫星信号，串联于馈线线路内，注意信号接口类型，不支持馈电设备***SP-BNC 高频最大通流量20KA直通滤波型天馈线防浪涌，铜质镀镍外壳，接地线大于4平方毫米***适用于0-2GHz的视频、射频信号，串联于信号线路内，注意信号接口类型，不支持馈电设备***SP-RF 高频最大通流量20KA直通滤波型天馈线防浪涌，铜质镀镍外壳，接地线大于4平方毫米***适用于0-2GHz的视频、射频信号，串联于信号线路内，注意信号接口类型，不支持馈电设备***SP-005DC10-DB9SP-005DC10-DB15SP-005V10-BNC24视频信号最大通流量10KA适用于多路视频、控制信号的集中保护，如大中型视频监控机房***SP-005DC10-RJ45/4-8SP-005DC10-RJ45/4-16最大通流量10KA其它防雷器适用于计算机串口类端子，如9针、15针的串口线缆***多路网络信号最大通流量10KA用作多路网络信号的集中防护，接地线大于6平方毫米***适用于多路网络信号的集中保护，如网络路由器、交换机***用作LPZ2防区单相电源的电涌防护，漏电保护功能，额定电压AC220V自动触发断路功能，接地线4平方毫米以上***最大通流量20KA适用于机房设备电源，如小型电脑、报警主机、监控设备等***天馈信号防浪涌器用作多路视频信号的集中防护，接地线大于6平方毫米***数字信号主要是电脑主机输出的RS232、VGA接口信号防浪涌器***电源防雷插座。
RS485的EMC防雷设计方案
通讯接口RS485的电磁兼容设计方案一.原理图设计方案1. RS485接口6KV防雷电路设计方案图1 RS485接口防雷电路接口电路设计概述：RS485用于设备与计算机或其它设备之间通讯，在产品应用中其走线多与电源、功率信号等混合在一起，存在ＥＭＣ隐患。
本方案从EMC原理上，进行了相关的抑制干扰和抗敏感度的设计，从设计层次解决EMC问题。
电路EMC设计说明：（1）电路滤波设计要点：L1为共模电感，共模电感能够对衰减共模干扰，对单板内部的干扰以及外部的干扰都能抑制，能提高产品的抗干扰能力，同时也能减小通过429信号线对外的辐射，共模电感阻抗选择范围为120Ω/100MHz ~2200Ω/100MHz，典型值选取1000Ω/100MHz；C1、C2为滤波电容，给干扰提供低阻抗的回流路径，能有效减小对外的共模电流以同时对外界干扰能够滤波；电容容值选取范围为22PF~1000pF，典型值选取100pF；若信号线对金属外壳有绝缘耐压要求，那么差分线对地的两个滤波电容需要考虑耐压；当电路上有多个节点时要考虑降低或去掉滤波电容的值。
C3为接口地和数字地之间的跨接电容，典型取值为1000pF，C3容值可根据测试情况进行调整；（2）电路防雷设计要点：为了达到IEC61000-4-5或GB17626.5标准，共模6KV，差摸2KV的防雷测试要求，D4为三端气体放电管组成第一级防护电路，用于抑制线路上的共模以及差模浪涌干扰，防止干扰通过信号线影响下一级电路；气体放电管标称电压VBRW要求大于13V，峰值电流IPP要求大于等于143A；峰值功率WPP要求大于等于1859W；PTC1、PTC2为热敏电阻组成第二级防护电路，典型取值为10Ω/2W；为保证气体放电管能顺利的导通，泄放大能量必须增加此电阻进行分压，确保大部分能量通过气体放电管走掉；D1~D3为TSS管（半导体放电管）组成第三级防护电路，TSS管标称电压VBRW要求大于8V，峰值电流IPP要求大于等于143A；峰值功率WPP要求大于等于1144W；接口电路设计备注：如果设备为金属外壳，同时单板可以独立的划分出接口地，那么金属外壳与接口地直接电气连接，且单板地与接口地通过1000pF电容相连；如果设备为非金属外壳，那么接口地PGND与单板数字地GND直接电气连接。
华为认证技术大比武考试试卷
技术服务部中国区技术比武试卷（三）姓名：区域：公司：分值：一、选择题（30题×2分）2、逆变器通讯RJ45 网口连接推荐使用线缆外径小于9mm，内阻小于A。
A、0.15Ω/mB、0.5Ω/mC、0.1Ω/mD、1.5Ω/m3、SUN2000-42KTL 机箱底部配置 B 个直流开关。
A、1B、2C、无D、34、为了便于将逆变器安装到工程安装件上，同时为了便于逆变器底部接线和后续维护，一A、600mm ≤底部距离≤800mmA、600mm ≤底部距离≤900mmA、730mm ≤底部距离≤900mm5、SUN2000 与SmartLogger 之间的RS485 通信距离不超过 D 米A、400B、600C、800D、10008、逆变器SUN2000-50KTL 的MPPT 数量BA、2B、4C、6D、89、逆变器SUN2000-50KTL-C1 的最大交流输出功率DA、50KWB、47.5KWC、50.5KWD、52.5KW10、采用华为防PID模块，隔离变压器的逆变器侧或升压变低压侧要求对地工作电压不小于D Vac，A、220B、380C、500D、60011、采用华为防PID模块，箱变低压侧防雷器最大放电电流（8/20μS）不小于D kA。
A、30B、40C、50D、6012、逆变器施工八禁四推荐原则中下列属于四推荐的是 D 。
A、推荐安装PV线缆进逆变器时测试各组串输入电压B、推荐在安装完毕后将sun8000、汇流箱、配电柜等在上电前清灰，并用防火泥将进线孔空隙堵住C、推荐对划伤外壳做补漆处理D、上述三项13、逆变器显示告警ID202，警名称逆变电路异常，原因ID20，下面正确的是 B 。
A、逆变器锁相故障B、硬件Fault信号故障C、输出电流直流分量过大D、偏磁电流软件过流14、逆变器显示告警ID301，告警名称电网电压异常，原因ID31，下面正确的是C。
A、电网掉电B、电网电压峰值高C、A相PE短路D、电网电压不平衡15、APP不可连接下面那些机型的逆变器D功能A、SUN2000-50KTLB、UN2000-36KTLC、SUN2000-40KTLD、SUN800016、SmartLogger2000 与SUN2000 通信，最多可支持D台设备连接，建议每路菊花链上的设备数量小于30 台。

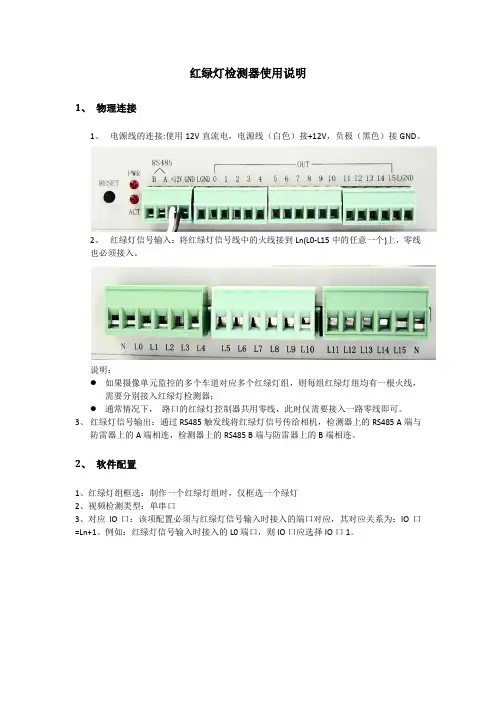

红绿灯检测器使用说明
红绿灯检测器使用说明
1、物理连接
1、电源线的连接:使用12V直流电，电源线（白色）接+12V，负极（黑色）接GND。
2、红绿灯信号输入：将红绿灯信号线中的火线接到Ln(L0-L15中的任意一个)上，零线
也必须接入。
说明：
●如果摄像单元监控的多个车道对应多个红绿灯组，则每组红绿灯组均有一根火线，
需要分别接入红绿灯检测器；
●通常情况下，路口的红绿灯控制器共用零线，此时仅需要接入一路零线即可。
3、红绿灯信号输出：通过RS485触发线将红绿灯信号传给相机，检测器上的RS485 A端与
防雷器上的A端相连，检测器上的RS485 B端与防雷器上的B端相连。
2、软件配置
1、红绿灯组框选：制作一个红绿灯组时，仅框选一个绿灯
2、视频检测类型：单串口
3、对应IO口：该项配置必须与红绿灯信号输入时接入的端口对应，其对应关系为：IO口=Ln+1。
例如：红绿灯信号输入时接入的L0端口，则IO口应选择IO口1。
二合一防雷器介绍Airdun【艾尔盾】
艾尔盾防雷器！货源充足,出货快,质量保证,知名品牌! 详情请查看：
广州盛谱德电子科技有限公司
安装导体截面
最大 2.5mm2
带宽 数据传输速率 串联电阻
fG 2MHz VS 2M bps R 1.5O
并联电容
C 3mF
外壳材料
绿色铝塑材料
二、458 线信号防雷器安装图：
1、二合一防雷器介绍： 艾尔盾二合一电源监控防雷器,采用高能防浪涌元器件,大功率长 寿命,串连线路设计三级滤压保护,低残压,特殊生产工艺,先进的 劣化报警技术,外观大方新颖.安装方便.集成式设计,可对各种新 型代云台交直流摄像机进行一体化精细 SPD 防浪涌/防雷/避雷/ 过流过电压保护,成本低效果好.性能稳定 艾尔盾产品特性 ◆ 多功能防浪涌过电压精细保护 ◆ 大流量 (20~40KA) ◆ 低残压 (串联保护) ◆ 高速反应(1~25NS) ◆ 劣化指示(视频信号切断技术) ◆ 全保护(三合一 .二合一设计) ◆ 低损耗(进口插件线对线设计)
安装位置
安装于安装于室外摄像枪电源处
标称电压
２３０Ｖ～
测试依据
ＥＤＩＮ ＶＤＥ ０６７５－６：１９８９－１１ 和 －６／ＡＩ：１９９６－０３
艾尔盾防雷器！货源充足,出货快,质量保证,知名品牌! 详情请查看：
广州盛谱德电子科技有限公司
额定电压（最大持续操作电 Ｕｃ
操作电压）
Uc 6V－
标称电流
标称放电电流(8/20)
isn 电 压 保 护 线/线
级别
线/地
IN 500mA
ISn 5KA
=30V UP
=700V
1KV/µs 电压 线/线 保护级别 线/地
RS485总线的防雷及过压保护技术
ＲＳ．４８５总线的防雷及过压保护技术
孙义成徐伟殷建强 常熟开关制造有限公司江苏常熟２１５５００
【摘要］对ＲＳ－４８５通信网络和浪涌雷害的产生进行了简单的介绍，分析了各种常见的瞬变干扰抑制器的 性能特点，并对ＲＳ－４８５总线接口防护器件的选用作了说明，提供了数据通信端口防浪涌保护技术的应 用实例，组成的电路结构简单，工作性能可靠。
［关键词】ＲＳ－４８５总线；抗扰器件；防浪涌保护
０引言
在采用数据总线ＲＳ－４８５、ＲＳ－４２２、ＲＳ．２３２的工业控制系统中常受雷击或浪涌瞬变骚扰而损坏器 件，从而导致数据总线通讯网络瘫痪甚至使元器件发出错误的信号，会给用户带来很大的损失，因 此如何提高数据总线网络在雷击浪涌情况下保持正常通信，对于工业应用的元器件具有重要的意 义。下面以常用的ＲＳ－４８５总线为例，结合实际使用经验作一下简单的介绍。
１ ＲＳ．４８５数据总线网络概述
随着现代化数字通信技术的迅速发展，单独的一个系统会由多个相互通信的终端组成。ＲＳ－４８５的 总线网络因仅需采用双绞线作为传输线就可实现多站联网构成分布式系统，且所需投入成本较少，故
目前它的应用最为广泛。ＲＳ－４８５收发器采用平衡发送和差分接收，在发送端，驱动器将ＴＴＬ电平信号
．２１５，
（＞３００Ａ－＠１０／７００ｕＳ）；响应速度快，启动残压低；寄生电容极小（＜ｌｐＦ）．适合商传辅速率的电路。主 要应用于ＲＳ－４８５、ＲＳ．４２２，ＲＳ－２３２，网络交换机等数据通讯传输端口的防雷及过压保护。
RS485防雷保护方案
深圳市檳城電子有限公司
深圳市南山區西麗留仙大道平山民企科技園1棟2樓 郵編:518055
TEL:800-830-9001 FAX: (+86)755-26515043
RS485端口防雷保护方案
一、应用范围：
此方案可应用于RS485端口的雷击防护。
二、防护电路：
三、方案说明：
1、该方案可通过10/700us雷击浪涌差模6KV、共模6KV测试。
2、方案采用两级保护的形式，前级使用两颗陶瓷气体放电管BA301N将绝大部分雷击
能量泄放掉，中间用10ohm、1w的电阻做退耦元件，保证后级保护动作的同时前级保护也动作，后级采用三颗半导体放电管BS0060M做差、共模的防护，保证可以将残压限制在较低水平，如此就能有效地达到防护的目的。
3、BA301N和BS0060M的规格参数，请参考附件。
雷克防雷器批发价
4
B级三相交流电源防雷器 LK-
Un: 385V Uc: 500V
SPD80K385B/4 40KA
5
B级三相交流电源防雷器 LK-
Un: 385V Uc: 500V
SPD100K385B/4 60KA
防雷箱类：
1
220V 单 相 防 雷 箱 （ 20- LK-SPD220-
40KA）
20/40
Un: 220V Uc: 650V 20KA
护)
Isn: 5KA Imax: 8KA 机 、 传 真 机 、 电 话 机 、
Vs:10Mbps ta: ≤10ns
moden
D级电涌防雷保护器系列（SPD）
1
DC24V直流电源防雷 LK-S05K24D Un: 24V Uc: 36Ac Up: ≤ 60Ac 两芯接口 ，应用于 DC24V供
器
Isn: 5KA Imax: 8KA ta: 电的设备保护，如：CCTV摄
雷克防雷器
序号 产品名称
产品型号 产品的主要技术参数
产品说明及应用
信号类防雷器（SPD）
1
视频信号防雷器
LK-V101B
Un: 5V Uc: 10V Isn: ≥ 3KA BNC接口；主要应用于视频 Imax: 5KA Vs:≤10Mbps R:75Ω 通信、闭路监控系统等。
2
485控制信号防雷器 LK-C12Y
护)
Imax: 5KA Vs:10/100Mbps 于计算机网络。
ta: ≤10ns
6
网络数据防雷器(4线保 LK-RJ45-4H Un: 5V Uc: 12V Isn: 3KA RJ45 接口10M/100M; 自应用
护)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
.. 产品名称：RS485信号防雷器
产品型号：PT-RS485、RS232、RS422
技术支持：武汉普天中讯科技有限公司
性能特点：
1、通流容量大，残压水平低；
2、插损小，响应时间快；
3、限制电压精确；
4、采用多级保护电路，结构严谨；
5、性能稳定，工作可靠；
6、安装、使用方便，无须维护。
型号PT-RS485
标称工作电压Un 5V 12V 24V
标称放电电流In 5kA（8/20μs）
最大放电电流Imax 10kA（8/20μs）
保护水平Up ≤40V（8/20µs In）
响应时间≤1ns
适应传输速率10Mbps
插入损耗≤0.5dB
接头形式压接式端子（最大接入线径2.5mm²）
外形尺寸(不包含接地线) 导轨式：90 * 62 * 18 （mm）、常规式：85*25*25（mm）防护等级IP20
安装模式串联
工作环境环境温度：－40℃～＋85℃；相对湿度：≤95%（25℃）；海拔≤3km。
