空气悬架课程设计一、教学目标本课程旨在让学生了解空气悬架的基本概念、工作原理及其在汽车工程中的应用。
通过学习，学生应掌握空气悬架的关键技术，并能分析其在提高汽车行驶性能和舒适性方面的优势。
此外，学生将能够运用空气悬架的相关知识，解决实际工程问题。
在情感态度价值观方面，学生应培养对汽车工程技术的兴趣，增强创新意识和实践能力。
二、教学内容本课程的教学内容主要包括空气悬架的基本概念、工作原理、关键技术和应用。
首先，介绍空气悬架的定义、发展历程和分类。
其次，讲解空气悬架的工作原理，包括气压调节、弹性元件和导向机构等。
然后，分析空气悬架的关键技术，如气压控制、悬挂调节和稳定性控制等。
最后，探讨空气悬架在提高汽车行驶性能和舒适性方面的优势和应用案例。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法。
包括讲授法、讨论法、案例分析法和实验法等。
在讲授基本概念和原理时，采用讲授法，清晰地传达知识点。
在分析空气悬架的关键技术和应用时，采用讨论法，引导学生主动思考和探讨。
通过案例分析法，使学生更好地理解空气悬架在实际工程中的应用。
此外，安排实验环节，让学生亲身体验空气悬架的工作原理和性能。
四、教学资源为了支持教学内容和教学方法的实施，本课程将选择和准备多种教学资源。
教材方面，选用《汽车工程》一书，系统地介绍空气悬架的相关知识。
参考书方面，推荐《汽车悬挂系统设计与应用》等书籍，为学生提供更深入的理论学习资料。
多媒体资料方面，制作PPT课件，生动展示空气悬架的工作原理和应用案例。
实验设备方面，准备空气悬架模型和相关测试仪器，为学生提供实践操作的机会。
五、教学评估本课程的评估方式包括平时表现、作业和考试三个部分，以全面客观地评价学生的学习成果。
平时表现主要考察学生的出勤、课堂参与度和团队合作等方面，占总评的20%。
作业分为课后练习和项目报告，占总评的30%。
考试为闭卷笔试，内容涵盖课程所有知识点，占总评的50%。
空气悬架成本划分
空气悬架的成本划分通常包括以下几个方面：
1. 零部件成本：空气悬架系统由多个零部件组成，如空气弹簧、减振器、气泵、储气罐、控制单元等。
这些零部件的成本包括材料成本、生产工艺成本、质量控制成本等。
2. 研发设计成本：空气悬架系统的研发设计需要投入大量的人力、物力和财力。
这包括工程师的薪酬、试验设备的购置、设计软件的使用等。
3. 生产制造成本：空气悬架系统的生产制造过程需要消耗大量的能源和材料，同时还需要支付生产工人的工资、设备维护费用等。
4. 物流运输成本：空气悬架系统的零部件需要从供应商处采购，并运送到生产工厂进行组装。
在这个过程中，会产生运输费用、包装费用等。
5. 营销成本：空气悬架系统的销售需要进行市场推广、广告宣传、销售渠道建设等，这些活动都会产生相应的成本。
6. 售后服务成本：空气悬架系统的售后服务包括产品维修、保养、质保等，这些服务也需要投入相应的人力和物力。
需要注意的是，空气悬架的成本划分可能因不同的企业和产品而有所差异。
在实际情况中，还需要考虑到市场需求、竞争状况、生产规模等因素对成本的影响。
空气悬架系统-项目介绍
空气悬架系统-项目介绍

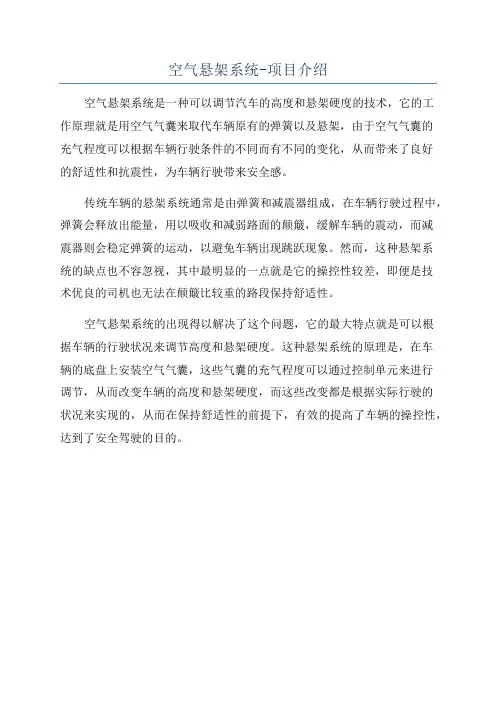

空气悬架系统是一种可以调节汽车的高度和悬架硬度的技术，它的工
作原理就是用空气气囊来取代车辆原有的弹簧以及悬架，由于空气气囊的
充气程度可以根据车辆行驶条件的不同而有不同的变化，从而带来了良好
的舒适性和抗震性，为车辆行驶带来安全感。
传统车辆的悬架系统通常是由弹簧和减震器组成，在车辆行驶过程中，弹簧会释放出能量，用以吸收和减弱路面的颠簸，缓解车辆的震动，而减
震器则会稳定弹簧的运动，以避免车辆出现跳跃现象。
然而，这种悬架系
统的缺点也不容忽视，其中最明显的一点就是它的操控性较差，即便是技
术优良的司机也无法在颠簸比较重的路段保持舒适性。
空气悬架系统的出现得以解决了这个问题，它的最大特点就是可以根
据车辆的行驶状况来调节高度和悬架硬度。
这种悬架系统的原理是，在车
辆的底盘上安装空气气囊，这些气囊的充气程度可以通过控制单元来进行
调节，从而改变车辆的高度和悬架硬度，而这些改变都是根据实际行驶的
状况来实现的，从而在保持舒适性的前提下，有效的提高了车辆的操控性，达到了安全驾驶的目的。
空气悬架工作原理
空气悬架工作原理
空气悬架是一种通过调节车辆空气压力来实现对车身高度和硬度调节的机械装置。
它通常包括空气压缩机、空气弹簧、气囊、阀门和传感器等组成。
空气悬架的工作原理是通过空气弹簧和气囊来支撑车身的重量，同时可以根据路面情况和驾驶者的需求来调整车身高度和硬度。
当车辆行驶在起伏路面时，传感器会检测到路面的情况，然后通过控制阀门来调节气囊中的空气压力。
通过增加或减少气囊内的气体压力，可以使车身升高或降低，进而改变车辆的行驶高度。
在车辆行驶过程中，空气悬架还可以根据驾驶者的需求或不同的驾驶模式来调整车辆的硬度。
通过控制空气压缩机的工作，可以让更多的空气注入到气囊中，从而增加悬架的硬度。
相反，如果需要更舒适的驾驶体验，可以减少空气压缩机的工作，减少气囊中的空气压力，以实现更柔软的悬架效果。
空气悬架的工作原理可以有效地提高车辆的行驶平稳性和驾驶舒适性。
它可以根据路面情况实时调整车身高低，使车辆在高速行驶时更稳定，通过不同的悬架硬度设置，可以满足不同驾驶者的需求，提供更加个性化的驾驶体验。
空气悬架分类
空气悬架分类1. 引言空气悬架是一种汽车悬挂系统，通过利用气体来提供悬挂支撑和调节车身高度。
它可以根据车辆的行驶状态和道路状况来调整悬挂高度，从而提供更好的驾驶舒适性和稳定性。
本文将介绍空气悬架的分类以及各种分类的特点和应用。
2. 分类根据悬挂系统的结构和工作原理，空气悬架可以分为以下几种类型：2.1 无独立气室悬架无独立气室悬架是最简单的空气悬架系统，它将气体储存在一个共用的气室中，通过压缩空气的方式来提供悬挂支撑。
这种悬架系统常见于商用车辆和一些经济型乘用车中。
它的优点是结构简单、成本低廉，但由于气室共用，无法对每个车轮独立进行调节。
2.2 独立气室悬架独立气室悬架是一种将气体储存在各自独立的气室中的悬架系统。
每个车轮都有一个独立的气室，可以根据需要进行独立调节。
这种悬架系统常见于高级乘用车和豪华车中，它可以根据车辆的行驶状态和道路状况来自动调整悬挂高度，提供更好的驾驶舒适性和稳定性。
2.3 主动悬架主动悬架是一种根据车辆的运动状态和驾驶者的需求主动调节悬挂特性的悬架系统。
它通过传感器感知车辆的加速度、转向角度和制动情况等信息，然后通过控制阀门来调节气室的气压和气体流动，从而实现对悬挂特性的调节。
主动悬架可以根据不同的驾驶模式和路况，提供不同的悬挂硬度和高度，以满足驾驶者的需求。
2.4 半主动悬架半主动悬架是一种介于无独立气室悬架和主动悬架之间的悬架系统。
它通过使用可调节的阻尼器和控制阀门来改变悬挂特性，但没有主动调节气室的能力。
半主动悬架可以根据驾驶者的需求和路况来调节悬挂硬度，提供更好的悬挂性能和驾驶舒适性。
3. 特点和应用不同类型的空气悬架具有各自的特点和应用范围：3.1 无独立气室悬架无独立气室悬架具有结构简单、成本低廉的特点，适用于商用车辆和经济型乘用车。
它可以提供一定的悬挂支撑，但无法对每个车轮独立进行调节。
这种悬架系统适用于道路状况相对平坦的城市道路和高速公路。
3.2 独立气室悬架独立气室悬架可以对每个车轮独立进行调节，提供更好的悬挂支撑和舒适性。
空气悬架工作原理

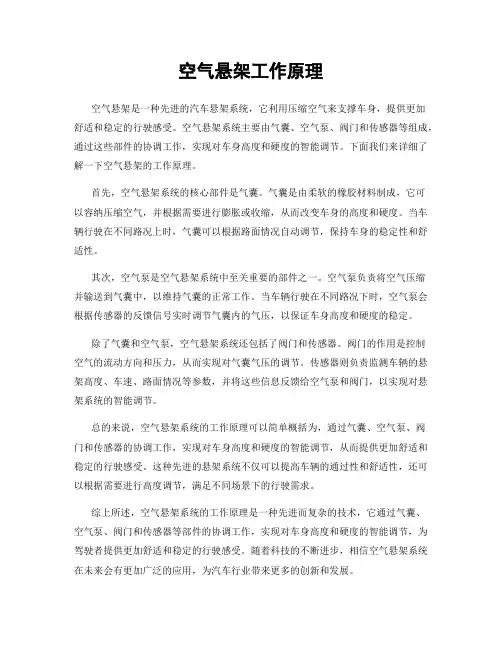

空气悬架工作原理空气悬架是一种先进的汽车悬架系统，它利用压缩空气来支撑车身，提供更加舒适和稳定的行驶感受。
空气悬架系统主要由气囊、空气泵、阀门和传感器等组成，通过这些部件的协调工作，实现对车身高度和硬度的智能调节。
下面我们来详细了解一下空气悬架的工作原理。
首先，空气悬架系统的核心部件是气囊。
气囊是由柔软的橡胶材料制成，它可以容纳压缩空气，并根据需要进行膨胀或收缩，从而改变车身的高度和硬度。
当车辆行驶在不同路况上时，气囊可以根据路面情况自动调节，保持车身的稳定性和舒适性。
其次，空气泵是空气悬架系统中至关重要的部件之一。
空气泵负责将空气压缩并输送到气囊中，以维持气囊的正常工作。
当车辆行驶在不同路况下时，空气泵会根据传感器的反馈信号实时调节气囊内的气压，以保证车身高度和硬度的稳定。
除了气囊和空气泵，空气悬架系统还包括了阀门和传感器。
阀门的作用是控制空气的流动方向和压力，从而实现对气囊气压的调节。
传感器则负责监测车辆的悬架高度、车速、路面情况等参数，并将这些信息反馈给空气泵和阀门，以实现对悬架系统的智能调节。
总的来说，空气悬架系统的工作原理可以简单概括为，通过气囊、空气泵、阀门和传感器的协调工作，实现对车身高度和硬度的智能调节，从而提供更加舒适和稳定的行驶感受。
这种先进的悬架系统不仅可以提高车辆的通过性和舒适性，还可以根据需要进行高度调节，满足不同场景下的行驶需求。
综上所述，空气悬架系统的工作原理是一种先进而复杂的技术，它通过气囊、空气泵、阀门和传感器等部件的协调工作，实现对车身高度和硬度的智能调节，为驾驶者提供更加舒适和稳定的行驶感受。
随着科技的不断进步，相信空气悬架系统在未来会有更加广泛的应用，为汽车行业带来更多的创新和发展。
挂车空气悬架标准依据
挂车空气悬架标准依据摘要：1.挂车空气悬架的定义和作用2.挂车空气悬架的国内外标准3.挂车空气悬架的性能要求4.挂车空气悬架的安装与维护5.挂车空气悬架的未来发展趋势正文：一、挂车空气悬架的定义和作用挂车空气悬架是指采用空气弹簧为弹性元件，用空气调节器控制空气弹簧的压缩空气量，从而实现对挂车车体的支撑和调节的一种悬架系统。
它具有舒适性、安全性和稳定性等优点，广泛应用于各类挂车中。
二、挂车空气悬架的国内外标准在我国，挂车空气悬架的设计、制造和检验等技术要求主要遵循GB/T 27838-2011《挂车空气悬架》标准。
此外，还需参照GB 1589-2016《汽车和挂车外廓尺寸、轴荷及质量限值》等其他相关标准。
在国际上，挂车空气悬架的标准主要由欧洲经济委员会（ECE）制定，如ECE R38-03《挂车空气悬架性能要求和试验方法》等。
三、挂车空气悬架的性能要求挂车空气悬架的性能要求主要包括：1.承载能力：空气悬架应能承受挂车最大设计质量，并保证在各种工况下的稳定性和安全性。
2.垂直刚度：空气悬架在正常使用范围内应具有一定的垂直刚度，以保证挂车的行驶稳定性。
3.侧倾刚度：空气悬架应具有一定的侧倾刚度，以保证挂车在行驶过程中具有良好的抗侧倾性能。
4.垂直振动衰减性能：空气悬架应具有较好的垂直振动衰减性能，以提高挂车的行驶舒适性。
5.耐久性能：空气悬架在规定的使用条件下应具有足够的耐久性能，以保证挂车的使用寿命。
四、挂车空气悬架的安装与维护1.安装：挂车空气悬架的安装应按照相关标准和厂家规定进行，确保安装质量。
2.维护：挂车空气悬架在使用过程中应定期检查和维护，发现问题及时处理。
维护内容包括清洁、润滑、检查空气弹簧、阀件等部件的工作状态，以及调整悬架高度等。
五、挂车空气悬架的未来发展趋势随着我国汽车工业的快速发展，挂车空气悬架技术也将不断升级和改进。
未来发展趋势包括：轻量化、智能化、节能环保等方面。
汽车空气悬架的作用和使用注意事项
汽车空气悬架的作用和使用注意事项汽车空气悬架作为一种先进的悬挂系统，具有重要的作用和一些使用注意事项。
下面将从其作用、构成、工作原理和使用注意事项四个方面进行详细介绍。
一、悬挂系统的重要作用悬挂系统是汽车重要的组成部分之一，它对于乘坐舒适性、操控性和安全性都有着重要的影响。
汽车在行驶过程中，需要通过悬挂系统来吸收和减震道路不平造成的冲击力，从而保证驾驶员和乘客的舒适度。
同时，悬挂系统还能够调节汽车的高度，改变车身的姿态，提高汽车的通过性和操控性能。
而汽车空气悬架作为悬挂系统的一种高级形式，具有更加出色的性能和更高的灵活性，因此越来越受到汽车制造商和消费者的青睐。
二、汽车空气悬架的构成汽车空气悬架主要由气囊、气泵、阀门和传感器等组成。
其中，气囊是最核心的部件，它可以通过充气和放气来调节悬挂系统的硬度和高度。
气泵则是提供气体压力的装置，可以将气囊充气到设定的压力值。
阀门的作用是控制气体的流动，根据传感器的信号来自动调节气囊的压力。
传感器则是用于感知车身姿态和车轮运动状态的装置，通过传递信号给阀门来实现悬挂系统的调节。
三、汽车空气悬架的工作原理汽车空气悬架的工作原理非常简单，可以总结为三个步骤：感知、调节和响应。
首先，传感器会感知车身姿态和车轮运动状态的变化，例如汽车在加速、制动、转弯等情况下的姿态变化，以及车轮受到的冲击力等。
传感器通过监测这些变化，并将信号传递给控制阀门。
然后，阀门会根据传感器的信号来自动调节气囊的压力。
例如，在遇到颠簸路面时，阀门会增加气囊的压力使其变硬，从而提供更好的悬挂效果，减少车身的晃动。
而在需要通过性能较好时，阀门会减小气囊的压力使其变软，从而提高车轮与地面的接触性，增加牵引力。
最后，控制阀门会根据车轮运动状态的变化，实时地调整气囊的压力，从而实现对车身姿态的控制和调节。
这种自动调节的特性使得汽车空气悬架能够更好地适应不同的行驶状况和路面条件，提供更好的乘坐舒适性和操控性能。
