CAD试题35
(1) 哪一个层名不能被删除也不能重命名？ （ ）
A． 标准
B． 0
C． 未命名
D． 默认
(2) 下面的哪一个可以使用“快速设置”向导进行设置？ （ ）
A． 单位
B． 角度
C． 角度测量
D． 角度方向
(3) 应用CAD标准检查，下面哪个对象属性不能被检查出来？ （ ）
A． 块
B． 标注样式
C． 图层
D． 线型
(4) 更新屏幕和重新计算图形数据库使用什么命令？ （ ）
A． Blipmode(控制点标记的显示)
B． Regen（重生成）
C． Redraw（重画）
D． Refresh（更新）
(5) 直线、多段线、样条线能用下面的哪一个选项闭合？ （ ）
A. Close
B. Complete
C. Connect
D. Done
(6) 什么命令能沿着对象放置点并创建等分线段？ （ ）
A． MEASURE
B． POINT
C． DIVIDE
D． SPLIT
(7) 当要用一种或多种对象捕捉时哪种方式有效？ （ ）
A． Override
B． Running
C． Default
D． Constant
(8) STATUS命令显示： （ ）
A． 图形中所有对象的数量
B． 图形文件的大小
C． 可用内存大小
D． 以上都是
(9) 如何创建一个选择集，使其包括窗口内和与窗口相交的所有对象？ （ ）
A． 使用一个窗口选择
B． 使用一个交叉选择
C． 在命令行输入ca
D． 按下SHIFT键并使用一个窗口选择
(10) 欲将一个对象组从“可选择的”转换到“不选择的”状态，应该按什么键？ （ ）
A． CTRL+C
B． CTRL+A
C． SHIFT+A
D． CTRL+S
(11) 要使用“拉伸”命令，如何创建选择集？ （ ）
A． 交叉选择窗口
B． 窗口选择
C． 无关紧要
D． A和B
(12) 要改变多行文本的方向，使用什么命令？ （ ）
A． ROTATE
B． DDEDIT
C． A或B
(13) 以下哪些对象能够进行拼写检查？ （ ）
A． 文字和尺寸
B． 块的属性
C． 多行文本对象
D． A和C
E． 以上都是
(14) 当用户增大图案填充的“比例”时，用户将会看到更多的剖面线吗？ （ ）
A． 正确
B． 错误
(15) 要选择图案填充和相关联的边界，设置PICKSTYLE为： （ ）
A、 0
B、 1
C、 2
D、 3
E、 2或3
(16) 关联标注的打开和关闭是由哪一个系统变量控制？ （ ）
A． ASSOCDIM
B． ASSOCONOFF
C． DIMASSOC
D． ASSOCUPDATE
(17) 标注尺寸能够自动无关联吗？如果可以，在什麽样的条件下可以实现？ （ ）
A． 可以但是仅在修改已存在的关联标注时
B． 可以仅当标注尺寸与其关联的几何对象在同一命令下发生移动、拷贝、阵列等操作
时
C． 不可以
D． 可以，在以下情况下标注能够自动地无关联
1） 标注关联的图形对象被删除
2） 被关联的几何对象执行了布尔运算（例如UNION或SUBTRACT）。
3） 栅格编辑用于平行尺寸线拉身标注。
4） 指定使用“外观交点”对象捕捉几何对象的关联，并且移动几何对象使外观
交点不再出现。
(18) 当使用DIMDISASSOCIATE命令消除关联性时，图纸中的所有对象均自动地发生更改。
（ ）
A． 正确
B． 错误
(19) 什么是转换空间标注？ （ ）
A． 显示在命令行里的几何对象标记
B． 模型空间及图纸空间标记出的一个参考点
C． 一种关联标注方法，使得模型空间的对象标注能在图纸空间自动更新
D． A和C
(20) 使用“拼写检查”命令时，图样上的注释并不接受检查。 （ ）
A． 正确
B． 错误
(21) 使用什么命令可以改变图样中的多行文字的对齐方式？ （ ）
A． TEXT命令
B． DTEXT命令
C． JUSTIFYTEXT命令
D． A和C
(22) SPACETRANS命令在转换和适配距离时，只能按从模型空间到图样空间的顺序进行匹
配转换。 （ ）
A． 正确
B． 错误
(23) 多文档设计环境允许用户： （ ）
A． 打开AutoCAD的多个拷贝内容
B． 往其他Windows应用程序拷贝内容
C． 在一个任务下打开多个文件
(24) 设计中心是： （ ）
A、 与资源管理器相似的可以帮助查找图形的界面
B、 一种组织应用图块的方法
C、 一种了解图形内容的工具
D、 以上都是
(25) Autodesk Point A 用于什么目的？ （ ）
A． 工业信息
B． 基于网络的拓展
C． 产品更新
D． 以上均是
(26) 什么类型的文件是DesignXML文件？ （ ）
A． 文本文件
B． 光栅文件
C． 矢量文件
D． Postscript文件
(27) AutoCAD读写XML文件遵循什么模式定义？ （ ）
A． DesignXML和DesignDWF
B． DXF和DWF
C． DXF和AcDbXML
D． DesignXML和AcDbXML
(28) 使用“块属性管理器”，为将来的块参照修改块属性定义，但又不想影响现有的块参照，
如何做？ （ ）
A． 在“设置”对话框中，清除“将修改应用到现有参照”
B． 在“设置”对话框中，选中“突出显示重复的标记”
C． 在“编辑属性”对话框中，清除“自动预览修改”
D． 不能修改
(29) 使用“增强属性编辑器”，不能修改以下哪一项？ （ ）
A． 属性值的可见性
B． 单一块参照的属性值
C． 属性的旋转角度
D． 属性图层
(30) 使用“图层转换器”，怎样才能清除没有使用的图层？ （ ）
A． 在“转换自”选项组下选择图层并选择“删除”
B． 选图层，按鼠标右键然后选择“剪切”选项
C． 在“转换自”选项组下选择图层并选择“清除”
D． 在“转换自”选项组下选择图层，按鼠标右键并选择“清除”选项
(31) 使用“图层转换器”，下面哪种不是改变图层的选项？ （ ）
A． 以相同名字映射层
B． 映射成新图层名称
C． 将多个图层映射成一个图层名称
D． 将一个图层映射成多个图层名称
(32) 如不想打印出图层上的对象，最好的方法是什么？ （ ）
A． 冻结图层
B． 在图层特性管理器上单击打印图标，使其变为不可打印图标。
C． 关闭图层
D． 使用“NOPLOT”命令
(33) 如果从模型空间打印一张图，打印比例为10：1，那么想在图纸上得到3mm高的字，应
在图形中设置的字高为多少？ （ ）
A. 3mm
B. 0.3mm
C. 30mm
D. 10mm
(34) 对于ePlot，哪一个模型生产商是正确的选择？ （ ）
A． Adobe
B． Hewlett Packard
C． AutoCAD DXB文件
D． Autodesk ePlot（DWF）
(35) DWF模型可确定_______。 （ ）
A． 用户的DWF是否为查看或打印进行优化
B． 如何快速地打开和传递用户的文件
C． 分辨率的设置
D． 文件格式
(36) 联机拖放对象文件包括： （ ）
A． 描述嵌入对象的代码
B． 所有的联机拖放图形文件
C． 发布到网页上的实际数据，可传递到桌面或者应用程序中
D． 以上都不是
(37) 用于网上发布的图像大小可以选择多种 （ ）
A． 正确
B． 错误
(38) 现在开会使用： （ ）
A． 在线网络技术
B． Microsoft NetMeeting技术
C． Inter Coop技术
(39) 用NetMeeting只能共享AutoCAD （ ）
A． 正确
B． 错误
(40) 为了参加共享联机会议，谁必须安装应用程序？ （ ）
A． 与会主机和所有分机用户
B． 仅与会分机用户
C． 与会主机用户
D． B和C
按图形尺寸精确绘图（尺寸标注、文字标注、轴线符号需画出），绘图方法、图形编辑
方法不限，未明确要求线宽者，线宽为0；图示中有未标注尺寸的地方，请按建筑或机械有
关规范自行定度尺寸。绘制完成后以.dwg格式保存至考试文件夹。

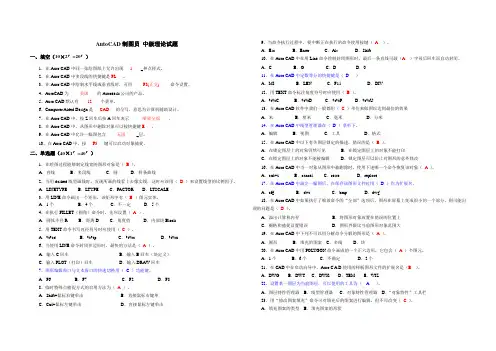

CAD应知试卷
AutoCAD制图员中级理论试题一、填空（10×2′=20′）1、在Auto CAD中同一张绘图纸上允许出现 1 _种点样式。
2、在Auto CAD中多段线的快捷键是PL 。
3、在Auto CAD中绘制水平线或垂直线时，可用F8(正交) 命令设置。
4、AutoCAD为美国的Autodesk公司的产品。
5、Auto CAD默认有12个菜单。
6、Computer Aided Design是CAD 的全写，意思为计算机辅助设计。
7、在Auto CAD中，按Z回车后按A回车表示缩放全部。
8、在Auto CAD中，从图形中删除对象可以按快捷键E 。
9、在Auto CAD中允许一幅图包含无限_层。
10、在Auto CAD中，按F3 键可以启动对象捕捉。
二、单选题（40×1′=40′）1、在绘图过程能够制定线宽的图形对象是（B）。
A．直线B．多段线C．圆D．样条曲线2、当用dashed线型画线时，发现所画的线看上去像实线，这时应该用（D）来设置线型的比例因子。
A．LINETYPE B．LTYPE C．FACTOR D．LTSCALE3、用LINE命令画出一个矩形，该矩形中有（B）图元实体。
A．1个B．4个C．不一定D．5个4、在执行FILLET（圆角）命令时，先应设置（A）。
A．圆弧半径R B．距离D C．角度值D．内部块Block5、用TEXT命令书写直径符号时应使用（C ）。
A．%%d B．%%p C．%%c D．%%u6、当使用LINE命令封闭多边形时，最快的方法是（A）。
A．输入C回车B．输入B回车（块定义）C．输入PLOT（打印）回车D．输入DRAW回车7、图形编辑窗口与文本窗口的快速切换用（C ）功能键。
A．F6 B．F7 C．F2 D．F88、临时特殊点捕捉方式的启用方法为（A）。
A．Shift+鼠标右键单击B．直接鼠标右键单C．Ctrl+鼠标左键单击D．直接鼠标左键单击9、当命令执行过程中，要中断正在执行的命令使用按键（A）。
cad理论试题(有答案)
一、单选题（每题1分，共38分）1．画完一幅图后，在保存该图形文件时用___D____作为扩展名。
A．cfg B．dwt C．bmp D．dwg2．要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为_______。
A．BYLAYER B．BYBLOCK C．COLOR D．RED3．在屏幕上用PAN命令将某图形沿X方向及Y方向各移动若干距离，该图形的坐标将____C___。
A．在X方向及Y方向均发生变化B．在X方向发生变化，Y方向不发生变化C．在X方向及Y方向均不发生变化D．在Y方向发生变化，X方向均发生变化4．当用DASHED线型画线时，发现所画的线看上去像实线，这时应该用___D___来设置线型的比例因子。
A．LINETYPE B．LTYPE C．FACTOR D．LTSCALE5．用LINE命令画出一个矩形，该矩形中有___B___图元实体。
A．1个B．4个 C．不一定D．5个6．用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用___B__命令相同。
A．PAN B．MOVE C．SCALE D．COPY7．在Selectobjects操作中，若想选择最近生成的对象，应键入___C___。
A．W B．P C．L D．ALL8．在执行FILLET命令时，先应设置___A___。
A．圆弧半径R B．距离D C．角度值 D．内部块Block?9．在执行了WBLOCK命令后，物体消失，用___A(D)____命令可恢复被删的物体，又不至于让刚才使用的WBLOCK命令失效。
A．UNDO（撤消）B．REDO（重做）C．ERASE（删除）D．OOPS（删除取消）10．用TEXT命令书写直径符号时应使用___C____。
A．%%d(°) B．%%p(±) C．%%c(∅) D．%%u11．剪切物体需用__A____命令。
A．Trim(修剪) B．Extend（延伸） C．Stretch(伸)D．Chamfer （倒角）12．当使用LINE命令封闭多边形时，最快的方法是__A____。
CAD试题——精选推荐
1、下面哪些不是安装AutoCAD 2006所必需的软件环境？A操作系统Windows 2000 Service Pack 4以上RAM 512 MB （推荐）Web 浏览器具有Service Pack 1(或更高版本)的Microsoft Internet Explorer 6.0以上都不是必需的2、已知一个矩形面积为239，矩形四个角为R3的圆角，矩形长为32，求其宽度？A 、7．71B 、7.47 C7.5 D 不存3、一般情况下光标停留在工具图标上时会出现一个工具栏提示，如果没出现，解决办法是？BA 、将系统变量Tooltips 更改为0B 、将系统变量Tooltips 更改为1C 、在“自定义用户界面”中修改“特性”中的“说明”D 、系统有问题，重新安装系统4、圆中椭圆弧长度为？CA 、516.17B 、510.54C 、215.31D 、188485、关于图纸集中的图纸以下说法正确的是？BA 、在图纸集管理器中，不可以以只读方式打开图纸B 、从图纸列表中删除指定图纸，不会删除图纸布局和图形文件C 、从图纸列表中删除指定图纸，会删除图纸布局但不会删除图形文件D 、从图纸列表中删除指定图纸，会删除图纸布局和图形文件6、在恢复选定命名图层状态时，可以指定所要恢复的图层状态设置和图层特性，下面哪项不是？DA 、开/关、冻结/解冻、锁定/解锁B 、打印/不打印第4题图C、颜色、线型、线宽D图层名称7、在坐标（5，-2）中，-2代表哪个轴的坐标？BA、X轴B、Y轴C、Z轴D任意轴8、系统默认的填充图案与边界是？AA、关联的，边界移动图案随之移动B、不关联C、关联，边界删除，图案随之删除D关联，内部孤岛移动，图案不随之移动9、在一张复杂图样中，要选择半径为小于10的圆，如何快速方便的选择？CA、通过选择过滤B、进入快速选择，“对象类型”选择“圆”，“特性”中选择“直径”，“运算符”选择“<小于”，“值”中输入10，点击确定C、进入快速选择，“对象类型”选择“圆”，“特性”中选择“半径”，“运算符”选择“<小于”，“值”中输入10，点击确定D、进入快速选择，“对象类型”选择“圆”，“特性”中选择“半径”，“运算符”选择“=等于”，“值”中输入10，点击确定10、当启用动态输入时，将在光标附近的工具栏提示下一步操作，如何打开操作中的选项BA、Tab键B、键盘↓C、键盘↑D、鼠标点击11、图形中三角形最底侧边长为？CA、55.05B、72.00C、88.32D、86.3212、为了在复杂的图形中突出文字，在输入的多行文字中，可以使用背景遮罩，以下说法错误的是 A第11题图A、在位文字编辑器中“选项”按钮下勾选了“不透明背景”则不能使用背景遮罩B、使用背景遮罩必须在“背景遮罩”对话框中勾选“使用背景遮罩”复选框C、背景遮罩的填充颜色可以“使用图形背景颜色”也可以选择其他颜色D、使用背景遮罩可以设置边界偏移因子13、圆的圆心为（200，100），半径为50，镜像线的两顶点为（200，300）、（300，200），镜像后的圆的圆心位置为？DA、300，400B、400，400C、414.00,283.68D、400，30014、关于Pagesetup命令的功能，以下说法不正确的是？DA、可以创建新的页面设置B、修改现有的页面设置C、为当前布局或图纸指定已存在的页面设置D、向其他图纸中输出已有的页面设置15、标注形位公差的方法是？DA、在样式中设置好公差B、标注好尺寸然后修改，设置公差C、将尺寸分解后再添加公差D、通过“标注>公差“16、同一图层上的图形对象将？CA、具有统一的颜色B、具有一致的线型、线宽C、可以使用不同的颜色、线型、线宽等特性D只能属于该层，不可以更改17、多文档的设计环境允许？BA、同时打开多个文档，但只能在一个文档上工作B、同时打开多个文档，在多个文档上同时工作C、只能打开一个文档，但可以在多个文档上同时工作D、不能在多个文档之间复制、粘贴18、下面不可以拖动的是？DA、命令行B、工具行C工具选项板D、菜单19、选择图形对象后，按鼠标右键从一个文档拖动到另一个文档，该操作不可以实现？CA、复制B、删除C、移动D粘贴为块20、在进行修剪操作时，首先要定义修剪边界，没有选择任何对象，而是直接回车或右键或空格，则？DA、无法进行下面的操作B系统继续要求选择修剪边界C、修剪命令马上结束D、所有显示的对象作为潜在的剪切边21、定义图块后，构成图块的对象有时候会从绘图区域内消失，用户用什么命令可以恢复该图形？ C A、List B、Block C、oops D、_Block22、刚刚绘制了一个圆，想撤消该图形，下面哪个操作不可以撤消？AA、按ESC键B、点击放弃（Undo）或Ctrl+ZC、通过输入命令U或UndoD、鼠标右键快捷菜单中选择“放弃（U）圆”23、用ZOOM命令改变图形的显示大小后，要用ZOOM的哪一个选项，才能恢复图形原来的显示大小？DA、ExtentsB、ScaleC、VmaxD、Previous24、在“图像管理器”对话框中，点击“细节（T）…”按钮，不可以查看图像的哪类详细信息CA、分辩率B、对比度C、当前AutoCAD单位D、图像像素大小25、西南等轴测视图的视点为？DA、1，-1，-1B、-1，1，-1C、1，1，1 D-1，-1，126、关于命令行说法错误的是？BA、用于接受用户使用键盘输入的命令，并显示操作过程中AutoCAD系统的各种提示信息B、固定在软件窗口最下方，不可以浮动C、可以拖动到窗口任意处，并可以进行“透明”处理D、可以拖动到窗口任意处，并可以进行“隐藏”处理27、块编辑器的绘图区域中会显示出一个USC图标，以下说法正确的是？CA、可以重新定位和旋转USCB、USC图标位于块编辑器的绘图区域的左下角，它的原点定义的基点C、可以通过相对UCS图标原点移动几何图形或通过添加基点参数来更改块的基点D、在块编辑器中可以使用UCS命令28、以下哪个选项不是超级链接所能提供的功能？CA、激活WEB浏览器，并加载特定的HTML页面B、实现到其他图形文件中命名视图的跳转C、启动字处理程序并打开特定文件D、创建电子邮件29、以下方法不能新建一个布局的是？DA、使用样板的创建布局B、使用向导创建布局C、使用Layout命令创建布局D、使用Mview命令创建布局30、如果从模型空间打印一张图，打印比例为10：1，那么想在图纸上得到3mm高的字，应在图形中设置的字高为？CA、3mmB、0.3mmC、30mmD、10mm31、通过菜单“帮助>其他资源”不可以获得？DA、联机培训资源，联机开发人员中民，开发人员帮助B、支持知识库C、Autodesk国际用户组织D、创建支持请求32、在AutoCAD中缺省的Grid(栅格)的是几个绘图单位？DA、0B、1C、2D、1033、直线端点坐标分别为（150，100）、（420，300），直线的倾角为？DA、35．B、33。
CAD制图测试题及其答案
CAD制图测试题及其答案姓名：［填空题］*1.1.样条曲线不能用下面的—命令进行编辑（）［单选题］*A、删除B、移动C、修剪D、分解正确答案）2.2.AUTOCAD软件的设计特点是（）［单选题］*A、参数化强B、可视化强C、界面友好D、精确正确答案）1.3.编辑工具中，不能实现“改变位置”功能的是（）。
［单选题］*A、移动B、比例（正确答案）C、旋转D、阵列4.AutoCAD中可以给图层定义的特性不包括（）［单选题］*A、颜色B、线宽C 、打印/不打印D 、透明/不透明（正确答案）5. 5.在CAD 中为一条直线制作平行线用什么命令（）【单选题|A.移动B.镜像C.偏移（正确答案）D.旋转6. 系统默认的画圆弧方式是（）。
［单选题］*A.顺时针B.逆时针।正确答案）自定义随机7 .机械制图中的三个基本视图是（）［单选题］* 左视图（正确答案）左视图左视图左视图8 .倒圆角的命令是（）［单选题］求A.倒角9 .圆角（正确答案）C 修剪D.比例 A.主视图 B.主视图 C.后视图 D.后视图 俯视图 仰视图 仰视图 俯视图10捕捉一个线的端点使用的命令是（）［单选题］*A.中点B.端点（正确答案）C.节点D.最近点10.CAD中作出的图形是一种（）［单选题］*A.矢量图（正确答案）B.位图C.图画D.以上都不对11.使用缩放功能能改变图形的（）［单选题］*A.实际尺寸B.显示比例（正确答案）C,坐标位置D.旋转角度12.CAD的中文意思是（）［单选题］*A.计算机辅助制造B.计算机辅助教学C.计算机辅助设计（正确答案）D.计算机辅助指导13.中心轴的主要功能是为一些对称的图素或回转体截面图形创建一条中心线，绘制的线型为（）［单选题］*A.多段线B.多重线C.点划线（正确答案）D.构造线14.哪一个是AutoCAD标准文件的后缀命（）［单选题］*A.*.dwg（正确答案）B.*.dwsC.*.dwfD.*.chx15.取消命令执行的键是：（）［单选题］*A按ENTER键B按ESC键（正确答案）C按鼠标右键D按F1键16.CAD中最常用的字体是［单选题］*狂草华文行书仿宋或黑体正确答案）舒体17.复制（拷贝）的命令是［单选题］*CO（正确答案）PLPOLME18 .剖面线的线型是？（）［单选题］*粗实线细实线（正确答案）虚线19.AUTOCAD初学者绘图时需要注意（）地方？［单选题］*绘图区图标栏下边提示行（正确答案）20.AUTOCAD平移图形用鼠标进行（）操作？［单选题］*左键单击滚轮按压（正确答案）右键单击21.尺寸数字不可被任何图线所通过，否则必须将图线断开。

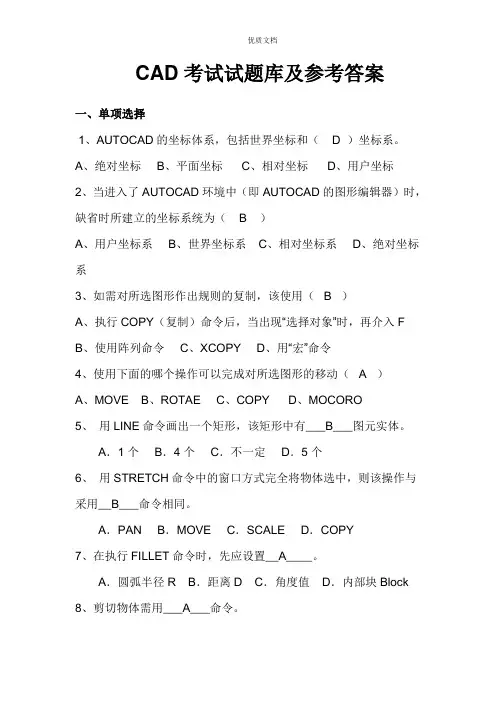

CAD考试试题库及参考答案
CAD考试试题库及参考答案一、单项选择1、AUTOCAD的坐标体系，包括世界坐标和（ D ）坐标系。
A、绝对坐标B、平面坐标C、相对坐标D、用户坐标2、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为（ B ）A、用户坐标系B、世界坐标系C、相对坐标系D、绝对坐标系3、如需对所选图形作出规则的复制，该使用（ B ）A、执行COPY（复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令4、使用下面的哪个操作可以完成对所选图形的移动（ A ）A、MOVEB、ROTAEC、COPYD、MOCORO5、用LINE命令画出一个矩形，该矩形中有___B___图元实体。
A．1个B．4个C．不一定D．5个6、用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用__B___命令相同。
A．PAN B．MOVE C．SCALE D．COPY7、在执行FILLET命令时，先应设置__A____。
A．圆弧半径R B．距离D C．角度值D．内部块Block 8、剪切物体需用___A___命令。
A．Trim B．Extend C．Stretch D．Chamfer9、当使用LINE命令封闭多边形时，最快的方法是__A____。
A．输入C回车B．输入B回车C．输入PLOT回车D．输入DRAW回车10、 AutoCAD中的图层数最多可设置为__B____。
A．10层B．没有限制C．5层D．256层11、 CP是哪个命令的热键名__B____。
A．CIRLCE B．COPY C．CHAMFER D．SPLINEDIT 12． ARC子命令中的（S，E，A）指的是哪种画圆弧方式__D____。
A．起点、圆心、终点B．起点、终点、半径C．起点、圆心、圆心角落D．起点、终点、圆心角13、 CIRCLE命令中的TTR选项是指用__D_____方式画圆弧。
CAD试题及答案
cad中级考试题（理论和实践）CAD理论试题库（含电脑，CAD,机械知识）一是非题，判断题1． AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。
（对）2． AutoCAD是美国Autodesk公司的计算机制图软件。
（对）3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。
（对）4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。
（对）7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。
（对）8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。
（错）9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。
（错）11．建筑制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”（对）12．国家标准中。
A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420（对）14．在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为10，那么图中图形应画5（错）17．在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（对）19．任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对）21．为了使图形清晰，应尽量将尺寸注在视图的外面，以免尺寸线、数字和轮廓线相交。
（对）23．波浪线在制图中一般应用在断裂处的边界线，视图和剖视的分解线（对）24．将机件的某一部分向基本投影面投射所得到的视图，称为局部视图，所以局部视图一定会使某个基本视图的一部分。
（对）27．因为剖切是假想的，并不是真的把机件切开并拿走一部分。
因此，当一个视图取剖视后，其余视图应按完整机件画出（对）32．我们国家标准规定，当采用第三视角画法时，必须在图样中画出第三角画法的识别符号（对）37．选择一个零件的主视图一般会考虑到表现形体特征，表现加工位置和表现工作位置等原则（对）38．在电脑中，可以将在一台电脑上画好的图形，原封不动的复制到另外一台电脑上（对）39． AUTOCADR14版本的图形，可以用AUTOCAD2004打开，同样道理，AUTOCAD2004版本的图形，可以直接用AUTOCAD R14打开（错）40．为了保护自己的文档，可以将CAD图形用DWS的格式保存。
CAD考试试题库及参考答案
CAD考试试题库及参考答案、单项选择1 、AUTOCAD 得坐标体系，包括世界坐标与（ D ）坐标系。
A、绝对坐标 B 、平面坐标 C 、相对坐标 D 、用户坐标2、当进入了 AUTOCAD 环境中（即 AUTOCAD 得图形编辑器）时，缺省时所建立得坐标系统为（ B ）A、用户坐标系 B 、世界坐标系 C 、相对坐标系 D 、绝对坐标系3、如需对所选图形作出规则得复制，该使用（ B ）A、执行 COPY（复制）命令后，当出现“选择对象”时，再介入 FB、使用阵列命令 C 、XCOPY D 、用“宏”命令4、使用下面得哪个操作可以完成对所选图形得移动（ A ）A、 MOVE B 、ROTAE C 、COPY D 、 MOCORO5、用 LINE 命令画出一个矩形，该矩形中有 ___B___ 图元实体。
A．1 个 B ． 4 个 C ．不一定 D ． 5 个6、用 STRETCH 命令中得窗口方式完全将物体选中，则该操作与采用 __B___ 命令相同。
A．PAN B ． MOVE C ． SCALE D ．COPY7 、在执行FILLET 命令时，先应设置__A __ 。
A．圆弧半径R B ．距离 D C ．角度值D ．内部块Block8 、剪切物体需用__ _A___ 命令。
A． Trim B ． Extend C ．Stretc D ． Chamfer9 、当使用 LINE 命令封闭多边形时，最快得方法就是 __ __A 。
A．输入 C 回车 B ．输入 B 回车 C ．输入 PLOT 回车 D ．输入 DRAW回车 10 、AutoCAD 中得图层数最多可设置为 __B ______ 。
A．10 层 B ．没有限制 C ．5 层 D ． 256 层11、 CP 就是哪个命令得热键名 __B 。
A．CIRLCE B ．COPY C ． CHAMFER D ．SPLINEDIT12． ARC 子命令中得（ S，E， A）指得就是哪种画圆弧方式 __D 。
AutoCAD初级考试试题
AutoCAD初级考试试题Auto CAD初级考试试题1关于锁定工具栏和可固定窗口的位置,以下说法错误的是?D切临时解锁工具栏和窗口,请按住ALT键2自定义工具选项板的命令是?A CUSTOMIZE3关于更新工具图像,下面描述错误的是?B更改工具选项板上的块,外部参照或光栅图像的定义后,其图标会自动更新.4工具选项板文件的扩展名为?D XTP5以下在工具选项板中添加工具的方法不正确的?D将工具栏中的图标直接拖至工具选项板6删除工具选项板组时，错误的说法是？C必须显示所有工具选项板7将图形中的直径为20的圆拖放到工具选项板中，则？C 工具选项板中出现“圆”圆命令工具8在AutoCAD2006中，下面可以设置透明度的界面元素是？B浮动命令窗口9在AutoCAD中，Rename不可以修改什么项目的名称？D块名10关于“工作空间”说法是不正确的？C可以创建自己的工作空间，但不可以修改默认工作空间11为了提高绘图速度，可以调用最近刚刚用过的一些命令，方法是？A鼠标空闲时,在绘图区右键,从快捷菜单中选择”最近的输入”B鼠标空闲时,在命令窗口右键,从快捷菜单中选择”近期使用过命令”DA各B12选择对象，右键，从快捷菜单中是否可以调节器用最近使用过的一些命令C可以13在鼠标空闲时,在状态栏的坐标值上右键,右以?若画线命令要求指定下一点时,也在状态栏的坐标值上右键,还可以C关闭坐标的动态显示\切换相对坐标和绝对坐标14已知金属板各凹凸部分各角角度为30度的倍角,线段长度为10的倍数,要快速绘制凹凸部分,如何绘制?(图)C用极轴追踪,并在”草图设置—捕捉和栅格—捕捉类型和样式中—极轴捕捉,然后设置—极轴距离为1015已知三角形的底边,并且圆心在底边的端点上,使用夹点编辑将图中圆移动到三角形或高点, 则?(图)A利用极轴追踪和对象追踪可以实现16命令:Line,指定第一点:@,指定下一点或(放弃):1,1A从上一休命令的终点画一条线段到(1,1)17在对图形对象进行移动操作时,给定了基点人材为(120,90),系统要求给定第二点时直接回车,那么图形对象移动量是?A 120,9018图形中的圆心距离为?(图)C 62….19如图所示,将块(粗糙度符号)放置至曲线中,放置时要注意?（图）A定义块的插入点为符号的顶点,用定距等分(Measuer)时中的…块（B）选项并用选择对齐。
CAD基础测试题
CAD基础测试题1. 1、原文件格式是（） [单选题] *A、*.dwg(正确答案)B 、*.dxfC 、*.dwtD 、x.dws2. 2、绘制图形时，打开正交模式的快捷键（） [单选题] *A、F4B、F6C 、F8(正确答案)D 、F103. 3、测量一条斜线的长度，标注法是（） [单选题] *A、线性标注B、对齐标注(正确答案)C、连续标注D、基线标注4. 4、下列哪个命令可将块生成图形文件（） [单选题] *A、SaveB 、ExplodeC 、BlockD 、Wblock(正确答案)5. 5、画一个圆与三个对象相切 ,应使用 Circle 中哪一个选项 [单选题] *A、相切、相切、半径B、相切、相切、相切(正确答案)C、3 点D、圆心、直径6. 6、所谓内接多边形是（） [单选题] *A、多边形在圆内，多边形每边的中点在圆上B、多边形在圆外，多边形的顶点在圆上C、多边形在圆内，多边形的顶点在圆上(正确答案)D、多边形在圆外，多边形每边的中点在圆上7. 7、打开对象捕捉追踪的功能键是（） [单选题] *A、F1B 、F11(正确答案)C 、F9D 、F78. 8、在下列命令中，具有修剪功能的命令是（） [单选题] *A、偏移命令B、拉伸命令C、拉长命令D、倒直角(正确答案)9. 9、在下列命令中，可以复制并旋转原对象的是（） [单选题] *A、复制命令B、矩形阵列D、阵列10. 10、在文字输入中，表示特殊字符度的代码是（） [单选题] *A、%%oB 、%%d(正确答案)C 、%%pD 、%%c11. 11、缩放命令中的全部选项，它的含义是（） [单选题] *A、在图形窗口显示所有的图形对象，即使有些对象超出了绘图界限范围B、恢复前一个视图C、显示所有在绘图界限范围内的图形对象(正确答案)D、从中心开始放大图形12. 在图层的标准颜色中， ( ) 是图层的缺省颜色 [单选题] *A、红色B、白/黑色(正确答案)C、蓝色D、黄色13. 不影响图形显示的图层操作是（） [单选题] *A、锁定图层(正确答案)B、冻结图层C、打开图层D、关闭图层14. 所有尺寸标注公用一条尺寸界线的是（） [单选题] *B、连续标注C、引线标注D、公差标注15. 求出一组被选中实体的公共部分的命令是（） [单选题] *A、并集B、差集C、交集(正确答案)D、实体编辑16. 在画多段线时 ,可以用哪一个选项来改变线宽（） [单选题] *A、方向B、半径C、宽度(正确答案)D、长度17. 下列选项不属于夹点功能的是（） [单选题] *A、拉伸B、复制C、移动D、对齐(正确答案)18. 下列选项是相对坐标的是（） [单选题] *A、13， 45B 、@20 ， 30(正确答案)C 、13 小于 45D| 、@20 小于 9019. 下列哪一种对象捕捉方式可以用于捕捉一条线段的中点（） [单选题] *A、端点B、圆心C、中点(正确答案)D、象限点20. 选择对象时，完全包容在窗框中的对象被选中，此种窗选方式是（） [单选题] *A、窗口方式(正确答案)B、窗交方式C、围圈方式D、圈交方式21. 在下列命令中，不具有复制功能的命令是（） [单选题] *A、偏移命令B、拉伸命令(正确答案)C、阵列命令D、旋转命令22. 插入块之前，必须做（） [单选题] *A、确定块的插入点(正确答案)B、确定块名C、选择块对象D、确定块位置23. 在图层中，用雪花和小太阳来表示图层所处的某种状态，以（）下表述正确的是 [单选题] *A.雪花表示锁定，小太阳表示解锁B.雪花表示解锁，小太阳表示锁定C.雪花表示冻结，小太阳表示解冻(正确答案)D.雪花表示解冻，小太阳表示冻结24. 在 AutoCAD 中，要对两条直线使用圆角命令，则两线（） [单选题] *A.必须直观交于一点B.必须延长后相交C. 位置可任意D. 必须共面(正确答案)25. 开始画一幅图时可以使用图形样板， AutoCAD 的图形样板文件用( ) 作为扩展名 [单选题] *A.dwsB.dwt(正确答案)C.dxfD.dwg26. 在 AutoCAD 的键盘功能键定义中，栅格显示的开关是 ( ) 键。
CAD绘图员考试多选试题「附答案」
CAD绘图员考试多选试题「附答案」2017年CAD绘图员考试多选试题「附答案」一、多选题1、运行AutoCAD软件应基于( )操作平台。
ABCD(A) Windows 95(B) Windows NT(C) Windows2000(D) Windows982、坐标输入方式主要有：ABC(A) 绝对坐标(B) 相对坐标(C) 极坐标(D) 球坐标3、“AUTOCAD2002今日”对话框的“打开图形”选项卡用于打开已有图形，在该选项卡”的选择开始方式“下拉列表框中有以下几个选项：ABCD(A) 最近使用的文件(B) 历史记录(按日期)(C) 历史记录(按文件名)(D) 历史记录(按位置)4、AutoCAD帮助系统提供了使用AutoCAD的完整信息。
下面选项说法正确的是( )。
ABD(A) 右边的框显示所选择的主题和详细信息(B) 左边的框帮助用户定位要查找的信息(C) 左边的框显示所查找主题的详细信息(D) 左框上面的选项卡提供查找所需主题的方法5、可以利用以下的哪些方法来调用命令：ABC(A) 在命令提示区输入命令(B) 单击工具栏上的按扭(C) 选择下拉菜单中的菜单项(D) 在图形窗口单击鼠标左键6、在 AUTOCAD中，有下列几种文档排列方式：ABCD(A) 层叠(B) 水平平铺(C) 垂直平铺(D) 排列图标7、配置和优化AUTOCAD主要包括：ABC(A) 使用命令输入窗转换(B) 使用环境变量(C) 命名别名(D) 从系统错误中恢复8、“不能删除的图层是：( )“ A BCD(A) 0图层(B) 当前图层(C) 含有实体的层(D) 外部引用依赖层9、“在执行“交点”捕捉模式时，可捕捉到( ) “ BCD(A) 捕捉(三维实体)的边或角点(B) 可以捕捉面域的边(C) 可以捕捉曲线的边(D) 圆弧、圆、椭圆、椭圆弧、直线、多线、多段线、射线、样条曲线或构造线等对象之间的交点。
10、在设置绘图单位时，系统提供了长度单位的类型除了小数外，还有：ABCD(A) 分数(B) 建筑(C) 工程(D) 科学11、扩展的绘图命令有：ABC(A) Copy(B) Mirror(C) Array(D) Snap12、夹点编辑模式可分为( )ABCD(A) Stretch模式(B) Move模式(C) Rotate模式(D) Mirror模式13、高级复制主要可分为下面哪几类：ACD(A) 夹点复制(B) 连续复制(C) 利用剪贴坂复制(D) 粘贴对象14、下面关于样条曲线的说法哪些是对的：( )ABCD(A) 可以是二维曲线或三维曲线(B) 是按照给定的某些数据点(控制点)拟合生成的光滑曲线，(C) 样条曲线最少应有(三)个顶点(D) 在机械图样中常用来绘制波浪线、凸轮曲线等15、对以下( )对象执行【拉伸】命令无效。
