地下室后浇带漏水原因及处理方法
随着城市化进程的加快，城市建设的地下室越来越大，越来越深，这是城市建筑大型化、高层化以及充分利用地下空间带来的结果。
然而地下室属于隐蔽工程，如果在今后使用过程中出现漏水现象，后果将不堪设想，因而地下室的防水工程就显得尤为重要和突出。
地下室底板特别是后浇带位置是渗漏的高发区，做好其处理尤为重点。
在此，笔者简要谈谈地下室后浇带防水渗漏处理的有关内容和要求。
一、后浇带渗漏的原因
（一）设计原因
1.对地下室防水工程重要性认识不足。
当前大型建筑地下都附建有大型地下室，有一层甚至多层，采用平战结合设计，平常做停车库或商场超市使用。
设计时，设计人员认为局部渗漏对结构和使用影响不大，没有对所建工程的地下水环境进行分析，在设计中对防水工程不按等级要求处理，缺乏有效的防水方案，造成后浇带渗漏。
2.工程水文地质资料把握不全或不准。
未按规范要求进行钻探或钻探数量少，参照以往的地质资料来推断所建地下工程的地质情况，造成防水设计方案失误。
3.结构与防水设计处理不当。
由于工程结构复杂，未与防水很好地结合，后浇带位置不利于防水；防水与管道线路未很好配合，细部结构不当，造成地下水沿管道位置渗入，从而出现后浇带渗漏。
（二）施工原因
1.施工质量不良。
在后浇带的施工过程中，底板未满足规定时间而匆匆进行后浇带施工；底板侧面未清理干净，未进行凿毛，或有杂物，使后浇带与底板粘结不好，造成渗漏；在后浇带施工过程中，随意加大水灰比；浇捣不密实或震捣过久，表面浮浆过厚或漏捣造成蜂窝；混凝土养护时间不足，表面干燥，骤冷骤热，极易引起裂缝而渗漏。
2.建筑材料质量不符合要求。
采用的水泥强度虽然很高，但稳定性差，凝固后容易产生裂缝；采用的料石受爆破震裂，产生裂缝，强度降低，地下水极易从料石的裂缝中渗入；采用的遇水膨胀止水条等材料质量不符合要求，安装不到位等。
二、后浇带渗漏分类和检查方法
（一）渗漏分类
1.慢渗：渗水现象不明显，用毛刷将渗漏处擦干，不能立即发现漏水，经3～5分钟后，方有湿痕，再隔一小段时间开始有小片集水。
2.快渗：渗水比慢渗明显，用毛刷或干布擦后立即出现湿痕，而且很快产生集水，顺着墙面或由高处向低处流动。
渗水量在30～60毫升/分钟。
3.急流：漏水现象明显。
形成一股水流，漏水量在60毫升/分钟。
4.高压急流：在渗水处有水柱喷出。
（二）渗漏检查方法
1.宏观找漏：通过肉眼观察，直接找出渗漏点。
这个方法适用在漏水集中而严重的地段，必要时可以用钢针凿除松动部位，找出真正漏水处。
2.毛刷找漏，当用肉眼不能分辨漏水孔位置时，可用毛刷找漏。
找漏时，先甩掉毛刷上的浮水，沾吸衬表面上的水珠，在漏水处很快会出现亮光，即为渗漏部位。
3.撤水泥粉找漏：在大面积慢渗地段，日渗水量较小，用毛刷找漏无效时，可擦干浮水，在慢渗范围的表面撒上一层水泥粉，当干水泥面上呈现潮湿处，即为渗漏位置。
4.胶浆找漏：如果用以上几种方法无法找出渗漏位置时，可采用胶浆找漏。
找漏时，可
在基层上抹一层水泥浆，当发现胶浆表面出现水珠，即为渗漏部位。
有时在水泥浆上均匀撒一层干水泥粉，如短时间出现湿点，即为渗漏水位置。
5.凿槽找漏：当防水工程的转角部位有渗漏时，即要顺水路寻找水源，有时必须在结构上凿槽，才能发现漏水孔。
三、后浇带渗漏处理方法
1.若是底板后浇带接缝处混凝土不密实或裂缝所引起的渗透，可将接缝上面用环氧树脂粘合剂分段封口，然后用高压泵从一端向缝内注入水溶性聚氨脂堵漏剂（或其他水溶性堵漏剂或环氧灌缝装液），注入量则视另一端冒装液为止。
该产品遇水能自行乳化聚合反应成固体。
固化后遇水能继续膨胀，起到止水堵漏作用。
2.对零星点处的渗水可采用电锤钻孔内填防水剂来达到堵漏防渗效果。
具体方法：在渗水部位用电锤钻一个或几个孔径为25毫米孔，深度根据底板厚度而定。
孔打好后，将孔清理干净，用水润湿，然后将粉状防水剂（如堵漏灵）与水接1∶8左右的比例拌和，塞进孔中，用钢筋捣密实，也能达到堵漏效果。
四、总结
地下工程渗漏处理技术是一项复杂的系统工程，它涉及到建筑与结构设计、工程材料、施工操作和治理维护等诸多因素，是多种学科的综合体现。
特别是后浇带位置，其难度大，技术性强，在整治过程中要遵循“防堵结合、刚柔相济、因地制宜、综合整治”的原则。
根据现场实际情况，分别采用“堵、排、涂、抹”的施工方法，可以达到治渗漏的目的。
地下水压力较大，垫层向上漏水，无法将后浇带内的水抽干，且浇筑混凝土后，地下水顶入混凝土内，混凝土水灰比变大，水分多不密实，孔隙率大，导致混凝土凝固后表面产生大面积渗水，采用两种方案进行防治：
一、采用导管外排水的方式，。
地下室后浇带漏水原因及处理方法
地下室后浇带漏水原因及处理方法
1.目测法：通过观察墙面、地面和天花板等表面是否有水渍、水迹、积水等现象来判断是否有渗漏。
2.手摸法：用手触摸墙面、地面和天花板等表面是否有潮
湿感或水渍。
3.测量法：使用渗漏检测仪器对地下室进行检测，如渗漏
分析仪、电子水位计等。
4.试验法：对疑似渗漏的位置进行试验，如涂刷防水材料、加强防水层等，观察是否有渗漏现象。
三、后浇带渗漏处理方法
一）预防措施
1.在设计阶段，对地下水环境进行分析，合理设计防水方案。
2.严格按照规范要求进行施工，保证施工质量。
3.选用符合质量要求的建筑材料。
二）处理方法
1.找出渗漏原因，进行针对性处理。
2.清理渗漏处，保持干燥，进行防水材料涂刷或加强防水层。
3.对于严重渗漏情况，需要进行拆除重做。
4.加强后浇带与底板的粘结，保证其牢固性。
总之，地下室后浇带防水渗漏处理是地下室防水工程中的重要环节，需要在设计、施工和使用过程中严格把控，保证地下室的安全和稳定。
后浇带堵漏
地下室后浇带漏水堵漏处理方法地下室后浇带漏水堵漏处理方法有的是施工前期的工作没做好，有的是后期的防水堵漏工作没做好。
下面我们级一起来看一下地下室堵漏方法。
地下室建筑构造不当引起的漏水原因：1、设备安装需要穿过地下室结构的通道周围的漏水。
设备安装穿过地下室结构时，都会做预埋套管，预埋套管均设止水环。
套管与结构混凝土之间结合是紧密的，一般不会漏水，但防水层与套管的细部做法不当，使设备管与套管之间产生漏水通道，主要是柔性防水层与套管结合不合理，或设备管道与套管之间不严密产生穿水通道。
2、后浇带施工缝和沉降缝的施工构造不当引起的漏水。
建筑的后浇带施工缝和沉降缝的构造方法要依地下室大小、深度、平面形状、地下水压力及周围土质而定，该部位的构造不当引起漏水的原因多是构造造型不当，用料不符，施工过程的质量控制不严引起的。
地下室漏水应采取的防水堵漏方法1、地下室堵漏方法一：粘贴法对于变形缝进行注浆止水、嵌填弹性密封材料后，可以在水泥砂浆保护层上粘贴延伸率大、拉伸强度较高的合成高分子橡胶片材。
详细的施工步骤为：将水泥砂浆保护层清理干净，要求基层平整、干燥，在基层上涂刷基层处理剂，待其表干后，即在基层和裁好的片材上涂刷配套胶粘剂，晾至指触不粘时，就可粘贴高分子片材。
片材两侧边缘垫上金属压条后以射钉钉压固定，然后在片材两侧边缘用嵌缝膏密封以形成多道防水设防。
2、地下室堵漏方法二：注浆与嵌缝法剔出原变形缝内填充物，清理至止水带表面，冲洗干净后，即使用速凝止水材料进行抽管、埋管、引水作业，凹槽不要填满，以便为嵌缝留出余地，每隔一定距离埋设一个注浆嘴，速凝材料达到一定强度后，就可通过注浆嘴压力灌注弹性堵漏浆液，一直灌至变形缝不再出水为止。
（1）变形缝渗漏水导致变形缝渗漏水的主要原因一方面是止水带埋设不当，破裂、跑位或者止水带老化失效。
另一方面是止水带周围混凝土振捣不密实，地下水绕过止水带渗入地下室内。
（2）施工缝渗漏水施工缝是混凝土结构施工过程中形成的，如新旧混凝土面结合不好或施工缝处止水材料性能不适应施工条件或是埋设工艺不当，当混凝土收缩时，出现裂隙导致渗漏水。
地下室后浇带的渗漏原因分析及处理措施
设临时施工缝，将结构暂时划分为若干部分 ，在经过建筑构件 内部 收缩若干时间后 ，选择气温较低情况下再将该临时施工缝采用专用
性浇注水泥或者掺加微量铝粉 的混凝土进行浇筑振捣 ，将相 关建筑 构件连接成整体而形成的建筑施工结构 。施工后浇 带分为 后浇沉 降
带、 后浇收缩带和后浇温度带， 分别用于解决高层主楼与低层裙房间 差异沉降、钢筋混凝土收缩变形相 减小温度应 力等问题 。
地 下 空 间 的 利 用备 受 人 们 的 亲 睐 室 的 防 水 性 能 是 检 验 其 耐 久 性 的 一 个重 要 指 标 ， 而影 响防水性能的主要 因素是后 浇带的渗漏 。本 文重 点分析 了地下室后 浇带的渗漏原 因，针对其原 因，通过改进技 术增 强其 防水性能 ，确 保地下室不渗漏。
【 关键词 】 地下 室；后浇带 ；渗漏原 因；渗漏处理
随着 中国城市化进程步伐 的加快 ，为 了充 分利用地下空间，地 下室的规模朝着越来越大 、越来越深 的方 向建 设。在 实践中通常采 用设置后浇带来减小 因为温度变形 或差 异沉 降带来的不 良影响 。但 是后浇 带因为外界或本身 等诸多因素的影 响，仍然存 在着渗漏的质 量 问题 。所 以在此 ，笔者 简要谈 一下地 下室后浇带防水渗漏的一些 相关建议 。 １后 浇带及其渗漏相关概述 后浇带是建筑施工中为防止现浇钢筋混凝土结构在温度变化 、 收缩应 力不均作用下产生有害裂缝影响建筑结构 的强度性 能，按照 相关 设计或 施工要求在建筑基础底板 、墙体 、梁柱等相应位置 留

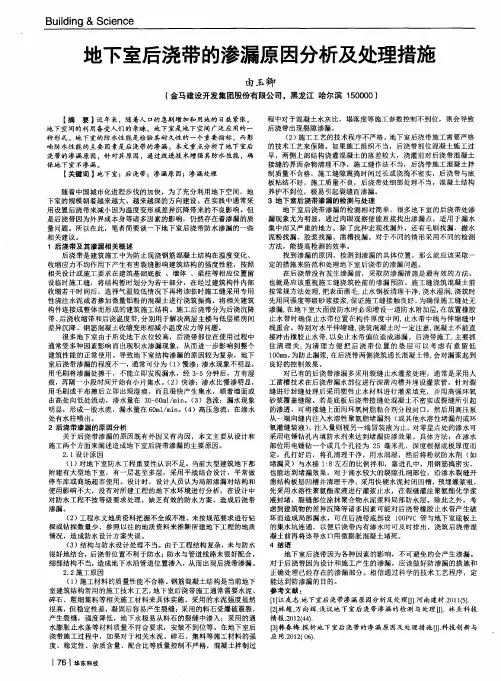

Ｂ ｕ ｉ ｌ ｄ ｉ ｎ ｇ＆ Ｓｃ ｉ ｅ ｎ ｃ ｅ
地下室后浇带的渗漏原因分析及处理措施
由 玉 卿
（ 金马建设开发集团股份 有限公司 ，黑龙江 哈尔滨 １ ５ ０ ０ ０ ０）
地下室渗漏原因及防治措施方案
地下室渗漏原因及防治措施一、地下室底板渗水1.1、后浇带的节点做法：后浇带中垃圾、积水处理不到位，会导致混凝土夹渣，强度降低等影响后浇带混凝土质量，增加渗漏风险，可以从后浇带的节点设计上来预防此类通病：1.1.1、多数图纸设计中仍采用图1所示的节点，此节点不能有效解决以上问题。
建议采用图2节点，后浇带的底板加厚100mm以上，即使后浇带有部分垃圾清不干净，但残留垃圾沉积在底部，也不影响底板厚度围的混凝土质量。
1.1.2、在底板施工时，后浇带每隔20米增加200X200X400(深)集水坑，如图3所示，便于后期水泵能放入集水井中抽干积水。
1.2、后浇带设置位置：后浇带作为防水的薄弱点，应考虑避开配电房等高低跨交接位置。
如图4所示，高低跨交接位置混凝土施工难度大，容易出现混凝土疏松、根部裂缝，而且此处竖向构件后面为保留土层，后期无法做柔性防水层，渗漏危险性较高。
1.3、连通口渗漏比较普遍：连通口通常采用一层中埋式橡胶止水带，实际施工中由于橡胶止水带被钢筋等刺穿，或者固定不牢偏位，甚至从结构中拉出，出现渗漏。
土方回填后，从外部修补可能性不大，而从侧也很难修补。
因此除了在施工中严格管理的同时，建议连通口增加一道排水措施，采用直径50的排水管，从结构层直接引到附近集水井，如图5所示。
连通口其余三边用铝板或者不锈钢板饰面兼作导流作用，将上口及两边的水导流到底板水沟，如此堵排结合，才能更好地解决连通口的渗漏问题。
1.4、保护层厚度不足不仅造成底板渗漏[1]，而且影响结构耐久性。
地下室基础梁截面尺寸大、钢筋用量多，自重较大，砂浆垫块容易压碎，且部分梁比较深，保护层垫块放置不方便，压碎后又不容易发现，保护层厚度不能得到保证。
建议采用钢筋废料加工成定型支架，如图6所示：支架对梁的骨架能起到有效支撑，同时确保保护层厚度。
1.5、高低跨部位施工不当造成渗漏：高低跨侧模采用钢筋支撑，施工中钢筋穿透底板，或采用小木条支撑，未及时拔除并振捣密实，都会成为渗漏通道。
地下室后浇带渗漏的原因及防治

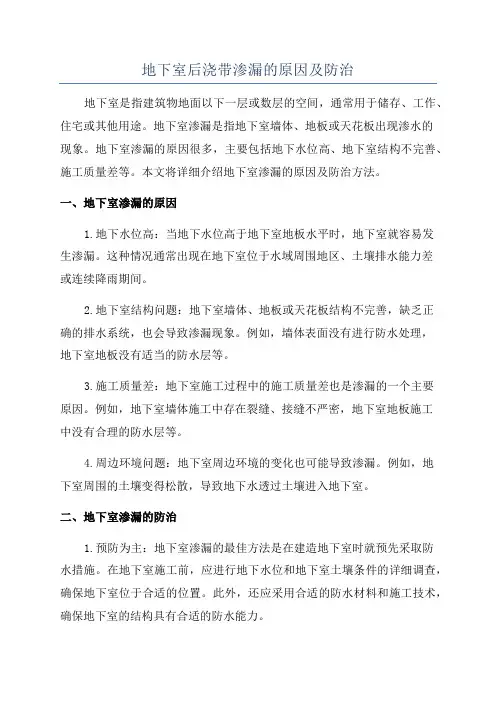

地下室后浇带渗漏的原因及防治地下室是指建筑物地面以下一层或数层的空间，通常用于储存、工作、住宅或其他用途。
地下室渗漏是指地下室墙体、地板或天花板出现渗水的现象。
地下室渗漏的原因很多，主要包括地下水位高、地下室结构不完善、施工质量差等。
本文将详细介绍地下室渗漏的原因及防治方法。
一、地下室渗漏的原因1.地下水位高：当地下水位高于地下室地板水平时，地下室就容易发生渗漏。
这种情况通常出现在地下室位于水域周围地区、土壤排水能力差或连续降雨期间。
2.地下室结构问题：地下室墙体、地板或天花板结构不完善，缺乏正确的排水系统，也会导致渗漏现象。
例如，墙体表面没有进行防水处理，地下室地板没有适当的防水层等。
3.施工质量差：地下室施工过程中的施工质量差也是渗漏的一个主要原因。
例如，地下室墙体施工中存在裂缝、接缝不严密，地下室地板施工中没有合理的防水层等。
4.周边环境问题：地下室周边环境的变化也可能导致渗漏。
例如，地下室周围的土壤变得松散，导致地下水透过土壤进入地下室。
二、地下室渗漏的防治1.预防为主：地下室渗漏的最佳方法是在建造地下室时就预先采取防水措施。
在地下室施工前，应进行地下水位和地下室土壤条件的详细调查，确保地下室位于合适的位置。
此外，还应采用合适的防水材料和施工技术，确保地下室的结构具有合适的防水能力。
2.墙体防水处理：地下室墙体是最容易受到渗漏影响的部分，因此应进行专业的防水处理。
最常见的方法是在墙体表面涂刷防水涂料或进行防水砂浆处理。
此外，还可以采用外挂保温板和隔离膜等防水措施，提高墙体的防水性能。
3.地板防水处理：地下室地板也是容易发生渗漏的部分。
为了防止地下水渗透到地下室内，可以在地板上铺设一层防水层。
防水层可以采用防水涂料、防水卷材或人工铺装等方式进行。
4.排水系统建设：地下室的排水系统建设是防止渗漏问题的关键。
地下室应设立排水管道，将地下水排出地下室外部。
排水管道应有正确的坡度，合理的排水口位置，并定期进行清理和维护。
后浇带部位渗漏原因和治理措施
后浇带部位渗漏原因和治理措施1、现象后浇带分根底底板、外墙和楼板后浇带，并相互贯穿，其宽度一般为800～1000mm。
完工后，有的在后浇带两侧的接合部位产生渗水，有的湿渍斑斑，严重的渗漏水成线状。
2、原因分析（1）混凝土底板和墙体后浇带两侧未做企口带或没有安装金属止水带。
有的虽已安装了金属止水带，但止水带位移，两侧混凝土厚度不一致。
（2）钢筋密集，后浇带两侧支模困难，阻隔方法不当，因漏浆、振捣不到位导致混凝土酥松。
（3）后浇带内的钢筋锈蚀严重。
底板缝内灰渣未彻底清理，两侧旧混凝土未凿毛，铺浆后即浇筑混凝土。
（4）后浇带使用的补偿收缩混凝土的等级没有提高，微膨胀剂掺量少，混凝土坍落度控制不严，振捣不细致，新旧混凝土结合不牢固。
3、治理措施（1）后浇带两侧宜用木模封缝，尽量减少混凝土水泥浆流失。
（2）浇筑后浇带混凝土之前，必须做好以下各点：1）排干缝内积水，清掉灰渣，剔除两侧松散石子直至坚实层，力求平整；2）已预埋了钢板止水带的，应除去钢筋或钢板止水带上的锈皮，冲洗后，压缩空气去除积液和灰渣；3）缝缘未做企口带也没有安装钢板止水带的，应粘贴BW橡胶止水条；4）后浇带两侧粘贴BW橡胶止水条时，旧混凝土粘贴面宜事先抹一层水泥浆带，止水条接头搭接长度30-50mm，金属丝扎牢，用水泥钉固定。
止水条粘贴位置：墙体垂直缝，应粘贴在墙中至外层钢筋的内侧；底板、现浇板水平缝，应粘贴在靠近板表面的上层钢筋下面。
混凝土浇灌前，应防止雨水、浇水浸泡止水条；5）后浇带混凝土须用补偿收缩混凝土，其强度等级应比旧混凝土高0.5～1级，内掺占水泥重14％～15％的UEA 或WG-HEA膨胀剂。
坍落度控制在160～180mm（泵送混凝土）。
（3）混凝土浇灌前，后浇带两侧旧混凝土面宜事先抹一层原配合比砼去除粗骨料。
浇筑后浇带混凝土时，棒头不得触及止水条。
（4）混凝土浇筑完毕后，终凝前应立即开展养护。
养护时间不得少于14d。
地下室后浇带渗漏原因及防渗方法
地下室后浇带渗漏原因及防渗方法一、渗漏原因分析：1、后浇带的止水钢板安装偏位严重，钢板连接处搭接焊缝质量差，止水钢板在墙底板或墙顶板转角处未连通，造成局部止水钢板失效；2、后浇带的混凝土浇筑前，对后浇带内的混凝土、垃圾、积水未清理或清理不彻底，影响后浇带内的混凝土浇筑质量；3、止水钢板两侧的模板安装质量差，混凝土浆液大量流失，造成止水钢板周边多为石子，混凝土酥松；4、后浇带内的混凝土浇筑时，振捣不到位，混凝土不够密实。
二、防渗措施：1、后浇带应作为现场管理的关键部位，对钢筋的加密要求、密目钢筋网片的制作与安装、止水钢板的安装、模板支撑系统的设置与墙模的安装、后浇带内的混凝土浇筑与养护应作为技术交底的重点内容，现场管理人员应对此部位进行重点检查并安排相应的旁站工作；2、止水钢板的规格应符合设计图纸要求；止水钢板的中心应与水平施工缝重叠，中心偏位误差不得大于50mm；止水钢板的连接应采用双面搭接焊，搭接长度不小于100 mm，底板、墙板、顶板的止水钢板及外墙水平施工缝的止水钢板应相互连通；3、采用双层钢丝密目网与钢筋制作钢丝网模，作为止水钢板两侧的模板，将钢丝网模与止水钢板一同固定牢固；钢筋网两侧的保护层采用水泥砂浆或方木对混凝土进行封档；墙板后浇带的钢丝网模及方木应设斜撑进行加固，防止出现胀模或漏浆现象；4、顶板后浇带的模板支撑系统应独立搭设（模板专项方案中必查内容），顶板拆模时应保留后浇带的模板支撑系统，防止顶板混凝土结构因受力模式改变，出现结构裂缝；有后浇带的跨内不得堆放材料或设备；5、底板与顶板的混凝土浇筑完成后，应及时安排人员清理后浇带内的混凝土与止水钢板上的浮浆，清理干净后，用模板将后浇带覆盖保护；6、后浇带的混凝土在浇筑前，应先进行清理工作，包括垃圾、积水、锈蚀严重的钢筋，并报监理重新进行隐蔽验收和组织旁站工作，重点检查后浇带内的垃圾清理、积水排除、铺浆、混凝土供应与振捣工作；另需有防止地下水压力对新浇混凝土破坏的措施（如设置释放孔）；7、后浇带混凝土浇筑后，应持续养护14天；顶板后浇带的模板拆除应根据同条件试块报告的结果确定拆除时间；8、后浇带的迎水面均附加一道4mm厚的SBS（或APP）防水卷材；9、后浇带做法详图。
地下室底板 后浇带渗透水原因分析
地下室后浇带渗透水原因分析：1、防水材料本身质量差；2、防水施工质量有问题；3、底板施工过程中不小心碰破防水层，没有修补；4、降水停止在后烧带混凝土浇注之前，因防水受到水的浮力而破坏；5、后浇带在清理过程中不小心损坏了防水层；6、后浇带处施工缝处理不彻底，造成局部混凝土不密实。
这些问题在具体施工中如不严格把关会经常出现，而且技术处理非常繁杂、困难，有时会造成重大经济损失，还会延误工期。
地下室后浇带部位渗透水的预防：1、严格控制原材料进场，原材料进场必须具有出厂合格证，并严格按照取样制度进行取样，使用前必须复验合格；2、施工时严格按照规范进行施工。
因许多行业标准还不成熟、不完善，行业标准仅能作为参考；3、采取有效措施预防施工弊病的发生，后浇带处防水可采用挖梯形槽作法进行施工处理。
在基础底板后浇带垫层处挖一梯形槽，底边宽度每边比后济带宽100mm，深度为一个垫层厚度，两端为45度角。
浇注基础垫层也按此法施工，并依次做防水层。
在做防水保护层时将梯形槽上日用垫层同标号混凝土填平。
这样可以防止后浇带施工清理对防水层的破坏，也能高效控制水上浮力对防水层的损坏；4、施工缝处严格按照施工缝要求处理、凿毛、清理干净清水冲洗湿润，施工时在水泥浆中增加防水剂，在混凝土中增加膨胀剂，并严格按照施工工艺进行浇注、振捣，确保混凝土的密实性、增加混凝土的抗渗透性，达到混凝土刚性防水和柔性材料防水相结合的效果；5、可采取在后浇带处预留企口槽或采用预埋止水钢板和止水条的方法，以延长渗透水途径来达到防水的目的。
经验表明，如按以上方法施工可以防止地下室后浇带渗透水现象的发生。
地下室后浇带部位渗透水后的处理措施：1、若是底板后浇带接缝处混凝土不密实或裂缝里形所引起的渗透，可将接缝上面用环氧树脂粘合剂分段封口，然后用高压泵从一端向缝内注入水溶性聚氨脂堵漏剂（或其他水溶性堵漏剂或环氧灌缝装液），注入量则观察从另一端冒装液为止。
该产品遇水能自行乳化聚合反应成固体固化后遇水能继续膨胀，起到止水堵漏作用。
地下室混凝土及后浇带漏水处理方案
地下室混凝土及后浇带漏水处理方案一:漏水原因分析1:混凝土地坪未做防水层2:混凝土防水层失败。
3:混凝土层开裂拉裂防水层。
二:漏水治理方案1:采用高压灌浆法把防水堵漏发泡剂，灌注混凝土裂缝，填充缝隙堵漏，在:施工工艺:敲开，，，，地坪层----无渗漏，无明水情况下，做防水密封处理。
2用水泥检查渗漏点----打孔安置止水针头----检查无渗漏----拆除止水针头---清除表面垃圾杂物----修补针孔----涂刷渗透结晶防水涂料-----涂刷第二道弹性防水涂料----混凝土地坪修复----工程验收合格。
3:治理分析:为了彻底治理，不可以简单在地坪表面打孔注浆处理，这样处理治标不治本，因为地坪是后浇部分，防水堵漏发泡剂会随着注浆机产生的压力进入地坪和混凝土基层接缝里，很难注入混凝土漏水裂缝。
而且目标不明确，范围不断扩大，应该把地坪表面层敲开直接找出裂缝和漏水点进行处理，这样处理目标明确范围缩小。
高压注浆后应做水泥渗透结晶材料涂刷，因为该材料具有结晶修补混凝土裂缝功能，背水面防水抗渗抗压，让混凝土裂缝修复完整，具备整体防水效果，为了更长久满足治理需求，在涂刷渗透结晶涂料基础上做第二道柔性防水进行密封，柔性防水涂料应选用优质高弹性防水涂料，拉力强，潮湿可涂干燥时间短等优点。
三:材料性能1:堵漏注浆液一)水溶性聚氨酯化学灌浆材料是由多氰酸酯和多羟基聚醚进行化学合成的高分子注浆堵漏材料。
该材料遇水后发生化学反应，形成弹性胶状固结体，从而达到很好的止水目的，是新一代的防水堵漏补强材料。
特点二)1、浆液遇水后自行分散、乳化、发泡，立即进行化学反应，形成不透水的弹性胶状固结体，有良好的止水性能。
2、反应后形成的弹性胶状固结体有良好的延伸性、弹性及抗渗性、耐低温性，在水中永久保持原形。
3、与水混合后粘度小，可灌性好，固结体在水中浸泡对人体无害、无毒、无污染。
4、浆液遇水反应形成弹性固结体物质的同时，释放CO2气体，借助气体压力，浆液可进一步压进结构的空隙，使多孔性结构或地层能完全充填密实。
地下室后浇带漏水原因及处理方法
地下室后浇带漏水原因及处理方法一、后浇带渗漏的原因（一）设计原因1.对地下室防水工程重要性认识不足。
当前大型建筑地下都附建有大型地下室，有一层甚至多层，使用平战结合设计，平常做停车库或者商场超市使用。
设计时，设计人员认为局部渗漏对结构与使用影响不大，没有对所建工程的地下水环境进行分析，在设计中对防水工程不按等级要求处理，缺乏有效的防水方案，造成后浇带渗漏。
2.工程水文地质资料把握不全或者不准。
未按规范要求进行钻探或者钻探数量少，参照以往的地质资料来推断所建地下工程的地质情况，造成防水设计方案失误。
3.结构与防水设计处理不当。
由于工程结构复杂，未与防水很好地结合，后浇带位置不利于防水；防水与管道线路未很好配合，细部结构不当，造成地下水沿管道位置渗入，从而出现后浇带渗漏。
（二）施工原因1.施工质量不良。
在后浇带的施工过程中，底板未满足规定时间而匆匆进行后浇带施工；底板侧面未清理干净，未进行凿毛，或者有杂物，使后浇带与底板粘结不好，造成渗漏；在后浇带施工过程中，随意加大水灰比；浇捣不密实或者震捣过久，表面浮浆过厚或者漏捣造成蜂窝；混凝土养护时间不足，表面干燥，骤冷骤热，极易引起裂缝而渗漏。
2.建筑材料质量不符合要求。
使用的水泥强度尽管很高，但稳固性差，凝固后容易产生裂缝；使用的料石受爆破震裂，产生裂缝，强度降低，地下水极易从料石的裂缝中渗入；使用的遇水膨胀止水条等材料质量不符合要求，安装不到位等。
二、后浇带渗漏分类与检查方法（一）渗漏分类1.慢渗。
渗水现象不明显，用毛刷将渗漏处擦干，不能立即发现漏水，经3～5分钟后，方有湿痕，再隔一小段时间开始有小片集水。
2.快渗。
渗水比慢渗明显，用毛刷或者干布擦后立即出现湿痕，而且很快产生集水，顺着墙面或者由高处向低处流淌。
渗水量在30～60毫升/分钟。
3.急流。
漏水现象明显。
形成一股水流，漏水量在60毫升/分钟。
4.高压急流。
在渗水处有水柱喷出。
（二）渗漏检查方法1.宏观找漏。
