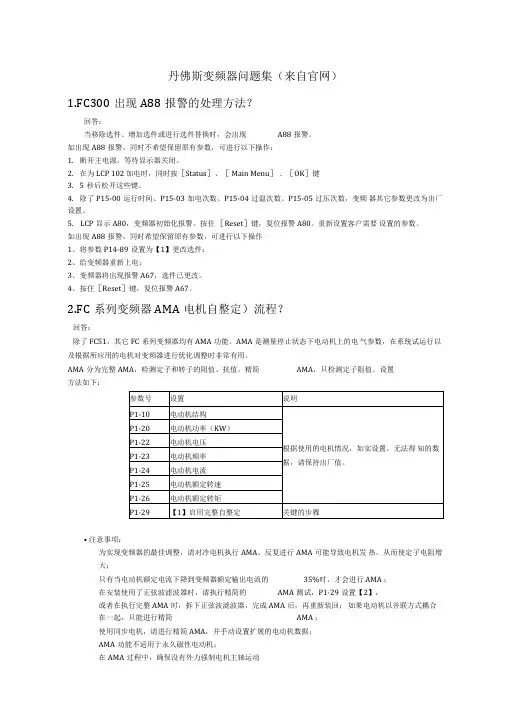

丹佛斯变频器问题集
丹佛斯变频器问题集解读
丹佛斯变频器问题集（来自官网）1.FC300出现A88报警的处理方法？回答：当移除选件、增加选件或进行选件替换时，会出现A88报警。
如出现A88报警，同时不希望保留原有参数，可进行以下操作：1.断开主电源，等待显示器关闭。
2.在为LCP 102 加电时，同时按［Status］、［ Main Menu］、［OK］键3.5秒后松开这些键。
4.除了P15-00运行时间、P15-03加电次数、P15-04过温次数、P15-05过压次数，变频器其它参数更改为出厂设置。
5.LCP显示A80，变频器初始化报警。
按住［Reset］键，复位报警A80。
重新设置客户需要设置的参数。
如出现A88报警，同时希望保留原有参数，可进行以下操作1、将参数P14-89设置为【1】更改选件；2、给变频器重新上电；3、变频器将出现报警A67，选件已更改。
4、按住［Reset］键，复位报警A67。
2.FC系列变频器AMA电机自整定）流程？回答：除了FC51，其它FC系列变频器均有AMA功能。
AMA是测量停止状态下电动机上的电气参数，在系统试运行以及根据所应用的电机对变频器进行优化调整时非常有用。
AMA分为完整AMA，检测定子和转子的阻值、抗值，精简AMA，只检测定子阻值。
设置方法如下：• 注意事项：为实现变频器的最佳调整，请对冷电机执行AMA。
反复进行AMA可能导致电机发热，从而使定子电阻增大；只有当电动机额定电流下降到变频器额定输出电流的35%时，才会进行AMA ；在安装使用了正弦波滤波器时，请执行精简的AMA测试，P1-29设置【2】，或者在执行完整AMA时，拆下正弦波滤波器，完成AMA后，再重新装回；如果电动机以并联方式耦合在一起，只能进行精简AMA ；使用同步电机，请进行精简AMA，并手动设置扩展的电动机数据；AMA功能不适用于永久磁性电动机；在AMA过程中，确保没有外力强制电机主轴运动3.W163的含义及产生原因？回答：W163，防爆ETR电流极限警告。
丹佛斯VLT5000系列变频器常见故障及维修对策
丹佛斯VLT5000系列变频器常见故障及维修对策danfoss（丹佛斯）公司是世界上首家变频器生产厂家，作为欧洲享有盛誉的品牌，具有调速性能好、调速范围宽和运行效率高，使用操作方便，且易于同其它设备接口等一系列优点，从进入中国市场以来已被广大用户所接受，并被广泛应用于纺织、印染、灌装生产线等行业。
在变频器的应用过程中，也会遇到各种各样的故障现象，借助于变频器自身的诊断功能，并通过平时工作中积累的经验来提高处理变频器故障的技术水平，这将明显地缩短对变频器故障处理的时间，我公司为粘胶短纤维制造行业，生产线上共使用了二百多台丹佛斯5000系列的变频器，在使用中因环境（温度、湿度、腐蚀性气体等）影响，出现了许多的故障报警，多年来我们在实践中不断学习和探索，积累了一些故障维修、日常维护保养的经验，下面对丹佛斯5000系列变频器产生的故障现象进行介绍与分析，此文中电路板图为维修过程中实际测绘下来的（论述问题涉及到的部分电路，请参见相关电路板图），仅代表个人意见，供大家在维修时参考。
2 变频器的组成、常见故障现象和故障处理2.1 变频器的组成图1 变频器系统框图变频器是由主回路和控制回路两大部分组成的(见图1)；主回路由整流器（整流模块）、中间电路（滤波电路）和逆变器（大功率晶体模块）三个主要部分组成，控制回路则由单片机、驱动电路和光电隔离等电路组成。
(1)整流器它与单相或三相交流电源相连接，产生脉动的直流电压(2)中间电路的三种作用●使脉动的直流电压变得稳定或平滑，供逆变器使用；●通过开关电源为各个控制线路供电；●可以配置滤波或制动装置以提高变频器性能。
(3) 逆变器将固定的直流电压变换成可变电压和频率的交流电压。
(4) 控制电路它将信号传送给整流器、中间电路和逆变器，同时它也接收来自这些部分的信号。
其主要组成部分是：输出驱动电路、接收控制电路。
控制电路的主要功能是：●利用信号来开关逆变器的半导体器件；●提供操作变频器的各种控制信号。
Danfoss丹佛斯变频器故障列表大全
Danfoss丹佛斯变频器故障列表大全前言：此故障代码适用于丹佛斯FC-360系列、FC-361系列、FC-301系列、FC-302系列，其它系列也有参考价值。
第一部分讲解的是故障代码对应的故障以及变频器的状态；第二部分讲解的是故障分析以及处理故障的方法。
注意：以下内容操作过程中有可能发生机械转动等方面安全问题，需要专业人员确保安全的情况下谨慎操作。
第一部分X代表故障的对应级别，分别有一下三种情况：1）出现警告，变频器不停止工作，报警灯亮黄灯；2）出现报警时将跳闸，跳闸会使电机惯性停车。
报警灯亮红色并闪烁，通过点按[Reset]（复位）或使用数字输入（设置参数组5-1*数字输入，接好到对应的端子）复位，使用[Reset]（复位）键手动复位后，必须按[Auto On]（自动启动）键才能重新启动电机；3）当发生可能损害变频器或相连部件的报警时，系统将执行跳闸锁定操作。
报警灯亮黄色和红色，跳闸锁定情况只能通过电源循环来复位。
故障级别故障灯状态警告黄色报警红色并闪烁跳闸被锁定黄色和红色故障列表：故障编号说明警告报警（跳闸）跳闸锁定110V电压低X--2断线故障X X-3无电机X--4主电源缺相X X X 5直流回路电压高X--6直流回路电压低X X-7直流回路过压X X-8直流回路欠压X X-9逆变器过载X X-10电机ETR温度高X X-11电机热敏温度过高X X-12转矩极限X X-13过电流X X X 14接地故障X X-15不兼容硬件-X X 16短路-X X 17控制字超时X X-18启动失败-X-21参数出错--X 23内部风扇X--24外部风扇X--29散热片温度X X X 30电机缺U相X X X 31电机缺V相X X X 32电机缺W相X X X 33充电故障X X 34现场总线通讯故障X X-35选件故障--X 36主电源故障X X-37电源电压不稳定-X-38内部故障-X X 39散热片传感器-X X 40数字输出端子27过载X--41数字输出端子29过载X--42X30/6-7过载X--45接地故障2X X-46功率卡电源X X 4724V电源故障X X X 48 1.2V电源下限-X X 49速度极限X-50MA调整失败-X-51AMA检查Unom和Inom-X-52AMA Inom过低-X-53AMA电机过大-X-54AMA电机过小-X-55AMA参数超出范围-X-56AMA被用户中断-X-57AMA超时-X-58AMA内部故障X X-59电流极限X--60外部互锁X X-61反馈错误X X-62输出频率极限X X-63机械制动低X-64电压极限X--65控制板过温X X X 66散热片温度低X-67选件配置已更改-X-69功率卡温度-X X 70FC配置不合规--X 76功率单元设置X--77精简功率模式X--78跟踪错误X X-79PS配置错误-X X 80变频器初始化为默认值-X-81CSIV破坏-X-82CSIV参数错-X-83非法选件组合--X 88选件检测--X 90反馈监视X X-91模拟输入54设置错误--X 95断裂皮带-X-99堵转-X X 101速度监测X X-104混合风扇X X-122电机意外旋转-X-148系统温度X X-154输出过载X X-244散热片温度-X-245散热片传感器-X-246功率卡电源-X-247功率卡温度-X-248功率部分的配置不合规-X-249整流器温度过低X--250新备件X--251新类型代码X--第二部分警告110V电压低控制卡端子50的电压低于10V。
Danfoss变频器常见故障分析
1 Excluding XX with their own organisation
2009-12-23
MC SERVICE
20
Danfoss 传动服务
最好的内置EMC解决方案
3个不同等级的滤波器，符合 IEC 61800-3标准
H1,C1（等同以前B1） H4,C2（等同以前A1） H2,C3（等同以前A2） H3,C1 电缆缩短型
2009-12-23
MC SERVICE
Danfoss 传动服务
初始化 (恢复工厂设定值)
首先切断变频器的进线电源 按住LCP面板上的三个按键:
Status Main Menu OK 重新上电5秒后离开按键 Alarm 80 – 按复位键 通过参数14-22设置也可以进行初始化
1 Excluding XX with their own organisation
1 Excluding XX with their own organisation
2009-12-23
MC SERVICE
10
安装
小功率
Danfoss 传动服务
可以并排安装 注意顶部和底部的通风空间 背板风道挡板的安装方式 (75 KW以下的丹佛斯变频器)
1 Excluding XX with their own organisation
传导干扰传播: 频率范围: 150 kHz - 30 MHz 用 RFI 滤波器与EN 55011 1A 和
1B兼容.
辐射干扰发射:
频率范围:30 MHz - 1 GHz
用 RFI 滤波器与EN 55011 1A兼容. 安装金属外壳可得到10 dB的衰减与 1B兼容
1 Excluding XX with their own organisation
(完整word版)丹佛斯变频器问题集.
丹佛斯变频器问题集（来自官网）1.FC300出现A88报警的处理方法？回答:当移除选件、增加选件或进行选件替换时，会出现A88报警。
如出现A88报警,同时不希望保留原有参数,可进行以下操作：1。
断开主电源，等待显示器关闭.2. 在为 LCP 102 加电时,同时按［Status］、［ Main Menu］、[OK] 键3。
5秒后松开这些键。
4。
除了P15—00 运行时间、P15-03 加电次数、P15—04 过温次数、P15-05 过压次数，变频器其它参数更改为出厂设置.5、LCP显示A80，变频器初始化报警.按住[Reset］键，复位报警A80。
重新设置客户需要设置的参数.如出现A88报警,同时希望保留原有参数，可进行以下操作1、将参数P14—89设置为【1】更改选件;2、给变频器重新上电；3、变频器将出现报警A67,选件已更改。
4、按住[Reset]键,复位报警A67。
2.FC系列变频器AMA（电机自整定）流程?回答：除了FC51,其它FC系列变频器均有AMA功能。
AMA是测量停止状态下电动机上的电气参数,在系统试运行以及根据所应用的电机对变频器进行优化调整时非常有用。
AMA分为完整••注意事项：为实现变频器的最佳调整，请对冷电机执行AMA.反复进行AMA可能导致电机发热，从而使定子电阻增大；只有当电动机额定电流下降到变频器额定输出电流的35％时，才会进行AMA；在安装使用了正弦波滤波器时,请执行精简的AMA测试，P1—29设置【2】,或者在执行完整AMA时，拆下正弦波滤波器，完成AMA后,再重新装回;如果电动机以并联方式耦合在一起，只能进行精简AMA;使用同步电机，请进行精简AMA,并手动设置扩展的电动机数据；AMA功能不适用于永久磁性电动机；在AMA过程中，确保没有外力强制电机主轴运动3。
W163的含义及产生原因?W163，防爆ETR电流极限警告。
P1—90电动机热保护，当该参数设置为【20】ATEX ETR时,可以对EX—e型防爆电机实施温度监控。

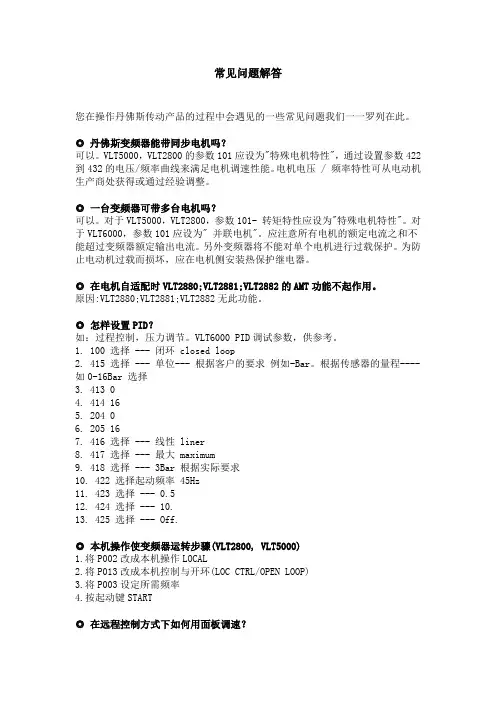

丹佛斯常见问题
常见问题解答您在操作丹佛斯传动产品的过程中会遇见的一些常见问题我们一一罗列在此。
◎ 丹佛斯变频器能带同步电机吗？可以。
VLT5000，VLT2800的参数101应设为"特殊电机特性"，通过设置参数422到432的电压/频率曲线来满足电机调速性能。
电机电压 / 频率特性可从电动机生产商处获得或通过经验调整。
◎ 一台变频器可带多台电机吗？可以。
对于VLT5000，VLT2800，参数101- 转矩特性应设为"特殊电机特性"。
对于VLT6000，参数101应设为" 并联电机"。
应注意所有电机的额定电流之和不能超过变频器额定输出电流。
另外变频器将不能对单个电机进行过载保护。
为防止电动机过载而损坏，应在电机侧安装热保护继电器。
◎ 在电机自适配时VLT2880;VLT2881;VLT2882的AMT功能不起作用。
原因:VLT2880;VLT2881;VLT2882无此功能。
◎ 怎样设置PID？如：过程控制，压力调节。
VLT6000 PID调试参数，供参考。
1. 100 选择 --- 闭环 closed loop2. 415 选择 --- 单位--- 根据客户的要求例如-Bar。
根据传感器的量程----如0-16Bar 选择3. 413 04. 414 165. 204 06. 205 167. 416 选择 --- 线性 liner8. 417 选择 --- 最大 maximum9. 418 选择 --- 3Bar 根据实际要求10. 422 选择起动频率 45Hz11. 423 选择 --- 0.512. 424 选择 --- 10.13. 425 选择 --- Off.◎ 本机操作使变频器运转步骤(VLT2800, VLT5000)1.将P002改成本机操作LOCAL2.将P013改成本机控制与开环(LOC CTRL/OPEN LOOP)3.将P003设定所需频率4.按起动键START◎ 在远程控制方式下如何用面板调速？在远程控制方式下可通过预置给定值进行调速。
丹佛斯变频器问题集解读
丹佛斯变频器问题集（来自官网）1.FC300出现A88报警的处理方法？回答：当移除选件、增加选件或进行选件替换时，会出现A88报警。
如出现A88报警，同时不希望保留原有参数，可进行以下操作：1. 断开主电源，等待显示器关闭。
2. 在为LCP 102 加电时，同时按[Status] 、[ Main Menu] 、[OK] 键3. 5秒后松开这些键。
4. 除了P15-00 运行时间、P15-03 加电次数、P15-04 过温次数、P15-05 过压次数，变频器其它参数更改为出厂设置。
5、LCP显示A80，变频器初始化报警。
按住[Reset]键，复位报警A80。
重新设置客户需要设置的参数。
如出现A88报警，同时希望保留原有参数，可进行以下操作1、将参数P14-89设置为【1】更改选件；2、给变频器重新上电；3、变频器将出现报警A67，选件已更改。
4、按住[Reset]键，复位报警A67。
2.FC系列变频器AMA(电机自整定)流程？回答：除了FC51，其它FC系列变频器均有AMA功能。
AMA是测量停止状态下电动机上的电气参数，在系统试运行以及根据所应用的电机对变频器进行优化调整时非常有用。
AMA分为完整AMA，检测定子和转子的阻值、抗值，精简AMA，只检测定子阻值。
设置方法如下：••注意事项：为实现变频器的最佳调整，请对冷电机执行AMA。
反复进行AMA可能导致电机发热，从而使定子电阻增大；只有当电动机额定电流下降到变频器额定输出电流的35%时，才会进行AMA；在安装使用了正弦波滤波器时，请执行精简的AMA测试，P1-29设置【2】，或者在执行完整AMA时，拆下正弦波滤波器，完成AMA后，再重新装回；如果电动机以并联方式耦合在一起，只能进行精简AMA；使用同步电机，请进行精简AMA，并手动设置扩展的电动机数据；AMA功能不适用于永久磁性电动机；在AMA过程中，确保没有外力强制电机主轴运动3.W163的含义及产生原因？回答：W163，防爆ETR电流极限警告。
Danfoss丹佛斯变频器故障列表大全
Danfoss丹佛斯变频器故障列表大全前言：此故障代码适用于丹佛斯FC-360系列、FC-361系列、FC-301系列、FC-302系列，其它系列也有参考价值。
第一部分讲解的是故障代码对应的故障以及变频器的状态；第二部分讲解的是故障分析以及处理故障的方法。
注意：以下内容操作过程中有可能发生机械转动等方面安全问题，需要专业人员确保安全的情况下谨慎操作。
第一部分X代表故障的对应级别，分别有一下三种情况：1）出现警告，变频器不停止工作，报警灯亮黄灯；2）出现报警时将跳闸，跳闸会使电机惯性停车。
报警灯亮红色并闪烁，通过点按[Reset]（复位）或使用数字输入（设置参数组5-1*数字输入，接好到对应的端子）复位，使用[Reset]（复位）键手动复位后，必须按[Auto On]（自动启动）键才能重新启动电机；3）当发生可能损害变频器或相连部件的报警时，系统将执行跳闸锁定操作。
报警灯亮黄色和红色，跳闸锁定情况只能通过电源循环来复位。
故障级别故障灯状态警告黄色报警红色并闪烁跳闸被锁定黄色和红色故障列表：故障编号说明警告报警（跳闸）跳闸锁定110V电压低X--2断线故障X X-3无电机X--4主电源缺相X X X 5直流回路电压高X--6直流回路电压低X X-7直流回路过压X X-8直流回路欠压X X-9逆变器过载X X-10电机ETR温度高X X-11电机热敏温度过高X X-12转矩极限X X-13过电流X X X 14接地故障X X-15不兼容硬件-X X 16短路-X X 17控制字超时X X-18启动失败-X-21参数出错--X 23内部风扇X--24外部风扇X--29散热片温度X X X 30电机缺U相X X X 31电机缺V相X X X 32电机缺W相X X X 33充电故障X X 34现场总线通讯故障X X-35选件故障--X 36主电源故障X X-37电源电压不稳定-X-38内部故障-X X 39散热片传感器-X X 40数字输出端子27过载X--41数字输出端子29过载X--42X30/6-7过载X--45接地故障2X X-46功率卡电源X X 4724V电源故障X X X 48 1.2V电源下限-X X 49速度极限X-50MA调整失败-X-51AMA检查Unom和Inom-X-52AMA Inom过低-X-53AMA电机过大-X-54AMA电机过小-X-55AMA参数超出范围-X-56AMA被用户中断-X-57AMA超时-X-58AMA内部故障X X-59电流极限X--60外部互锁X X-61反馈错误X X-62输出频率极限X X-63机械制动低X-64电压极限X--65控制板过温X X X 66散热片温度低X-67选件配置已更改-X-69功率卡温度-X X 70FC配置不合规--X 76功率单元设置X--77精简功率模式X--78跟踪错误X X-79PS配置错误-X X 80变频器初始化为默认值-X-81CSIV破坏-X-82CSIV参数错-X-83非法选件组合--X 88选件检测--X 90反馈监视X X-91模拟输入54设置错误--X 95断裂皮带-X-99堵转-X X 101速度监测X X-104混合风扇X X-122电机意外旋转-X-148系统温度X X-154输出过载X X-244散热片温度-X-245散热片传感器-X-246功率卡电源-X-247功率卡温度-X-248功率部分的配置不合规-X-249整流器温度过低X--250新备件X--251新类型代码X--第二部分警告110V电压低控制卡端子50的电压低于10V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回答：
虽然现场环境温度正常，但由于以下的一些原因可能导致变频器内部温度过高，从而出现过温报警：
1）未加装后背板；
2）门风扇损坏；
3）散热器风扇损坏；
4）底部电缆通道未封堵；
5）散热器堵塞；
6）风扇电源损坏；
7）控制柜通风不良。
12.FC301和FC302的控制面板可以互换吗?
5.为什么有时FC302变频器在磁通矢量开环时低速电流很大？
回答：
调节参数P1-66，低速下的最小电机电流。增加此电流有助于提高低速下的电动机转矩，一般设置为小于100%。
6.用FC302闭环扭矩控制做收卷控制时，在线速度为零的情况下，电机抖动如何解决？
回答：
逐步增大参数P1-36电机铁损值，直到电机不再抖动为止。
P1-90电动机热保护，当该参数设置为【20】ATEX ETR时，可以对EX-e型防爆电机实施温度监控。当电机电流超过允许热负载的83%时，该警告激活；当电机电流小于额定值允许热负载的65%时，该警告关闭。
当出现该警告时，可以通过参数P1-94 ATEX ETR电流极限时速度减少比例，来减低电机的速度。例如，P1-94设置为20%，当前参考值为50RPM，当W163出现后，最终的参考值将变为40RPM。如果P1-94设置为0.0%，则出现W163后，电机速度无变化。17.FC系列变频器外部端启停、模拟量给定参考值的控制方法？
回答：
18号端子启动变频器，27号端子惯性停车，由53号端子接入的电压信号作为参考值（如图），说明怎样远程启动变频器。参数设置如表。
参数号
设置
说明
P3-02
[rpm]
最小参考值
P3-03
[rpm]
最大参考值
P3-41
[秒]
斜坡1加速时间
P3-42
6-10
0V
无需设置
设置53号端子功能
6-11
10V
无需设置
6-14
0
无需设置
6-15
电机运行速度上限
无需设置
6-22
无需设置
4mA
设置54号端子功能
6-23
无需设置
20mA
6-24
无需设置
0
6-25
无需设置
电机运行速度上限
必须按照表中顺序设置参数，保证同一端子在两套菜单中功能一致，如LCP102上菜单状态闪烁，则两套菜单的设置内容可能冲突，该种情况下，请初始化变频器参数，重新设置。
[秒]
斜坡1减速时间
P3-13
【1】
参考值位置，远程参考值
P5-10
【8】启动
端子18功能
P5-12
【2】惯性停车
端子27功能
P6-10
0.00 V
端子53低电压
P6-11
10.00 V
端子53高电压
P6-14
10RPM
53端参考/反馈低
P6-15
1400RPM
53端参考/反馈高
按下“AUTO ON”键切换到自动状态，闭合27号端子，解除变频器的惯性停止状态；闭合18号端子，给变频器的启动信号，更改53号端子的输入电压，以更改参考值。
【5】全部：只读
LCP、总线只能读取变频器参数
【6】全部：无访问权
LCP、总线不能读取和编辑参数
快捷菜单密码，限制对快捷菜单的操作：
参数
设置
说明
P0-65，快捷菜单密码
0-999
对快捷菜单设置密码
P0-66，无密码时，可对快捷菜单进行的操作设置
【0】完全访问
禁用0-65中的密码
【1】只读
LCP只能读取快捷菜单参数
通过调节控制面板下面的拨码开关，将54号端子切换为电流信号输入。
16.闭环转矩控制的调试步骤是什么？
回答：
设置电机参数后先作AMA，如下表。
参数号
设置
说明
P1-10
电动机结构
根据使用的电机情况，如实设置。无法得知的数据，请保持出厂值。
P1-20
电动机功率（KW）
P1-22
电动机电压
P1-23
电动机频率
3. 5秒后松开这些键。
4.除了P15-00运行时间、P15-03加电次数、P15-04过温次数、P15-05过压次数，变频器其它参数更改为出厂设置。
5、LCP显示A80，变频器初始化报警。按住[Reset]键，复位报警A80。重新设置客户需要设置的参数。
如出现A88报警，同时希望保留原有参数，可进行以下操作
参数号
设置-Setup1
设置-Setup2
说明
0-10
【9】多重菜单
【9】多重菜单
有效菜单设置
0-11
【1】菜单1
【2】菜单2
当前编辑的菜单
0-12
【2】菜单2
【1】菜单1
将两套菜单链接
3-15
【1】模拟输入端53
【2】模拟输入端54
有效输入源
5-14
【23】菜单选择位0
【23】菜单选择位0
设置32号端子功能
普通过载（NO）模式，允许110%额定转矩运行1分钟，低过载高持续电流。
同一规格的变频器在高过载应用下按标配使用，在普通过载应用下可以放大一档使用。一般情况下风机水泵类负载按普通过载选用，恒转矩类负载按高过载选用。
10.FC302对编码器的配置有什么要求?
回答：
变频器本体可以直接接入，PNP集电极开路和推挽式增量编码器（24VDC工作电压）信号；如果安装了编码器卡MCB102可以连接线驱动编码器、正弦余弦增量编码器、Hiperface\EnDat\SSI绝对值编码器。
4.motor 调试流程是什麼?
回答：
变频器初始化设置后，按照以下列表设置参数。
参数号
设置
说明
P1-01
【3】磁通矢量带反馈
电动机控制原理
P1-10
【1】永磁同步电机
电动机结构
P1-02
【1】24V编码器
电动机反馈源
P1-24
电机额定电流
按照电机实际情况设置
P1-25
电机额定转速
P1-26
电机额定转矩
丹佛斯变频器问题集（来自官网）
1.FC300出现A88报警的处理方法？
回答：
当移除选件、增加选件或进行选件替换时，会出现A88报警。
如出现A88报警，同时不希望保留原有参数，可进行以下操作：
1.断开主电源，等待显示器关闭。
2.在为LCP 102加电时，同时按[Status]、[ Main Menu]、[OK]键
1
0
1
P3-10.6
6
1
1
0
P3-10.7
7
1
1
1
通过数字输入端子或者总线信号，可在选择预置的参考值。假如用19、27、29号端子作为参考值选择信号，在参数5-11、5-12、5-13中更改输入端子的功能，对应位0、位1、位2。当三个端子都没有输入信号时，采用第0号预置参考值；
当19号有输入信号，其它输入信号无时，采用第1号预置参考值
回答：
对FC300系列变频器来说，无论是数字面板LCP101或图形面板LCP102，均可互换使用。
13什么是LCP的密码功能，如何设置？
回答：
通过LCP（本地控制面板）可以很方便的编辑、读取、复制变频器的参数。有的情况下，为防止无关人员操作变频器，可以通过预先设置的密码，限制对变频器的操作。
主菜单密码，限制对主菜单的操作：
P1-24
电动机电流
P1-25
电动机额定转速
P1-26
电动机额定转矩
P1-29
【1】启用完整自整定
关键的步骤
完成AMA后，先将P1-00设置为速度控制，启动电机带负载调P7-00到P7-07速度PID参数，按要求的加减速时间检查整个速度区的速度是否有好的精度。保留调整好的P700-P707组数值，再将P1-00改为力矩控制，适当调整参数P1-36铁损阻值，改善转矩响应特性。
P1-30
定子阻抗
P1-37
直轴电感
P1-39
电机极数
P1-40
EMF
为以1000 RPM的速度运行的电动机设置额定后EMF。
P1-71
10S
设置启动延时时间
P1-72
【0】
直流夹持功能
P17-**
电动机反馈元器件
根据使用情况设置
面板执行启动（速度为0），然后停止。重复启停二到三次，确认电机轴停止在同一个位置，然后将参数P1-02电动机反馈设置成设计反馈源；观察参数P16-20（电动机角度）然后设置参数P1-41电动机偏置角度，使参数P16-20的显示数值为0；调整速度环PI参数；根据电机运行时的噪音调整载波频率P14-01。设置完成。备注：参数1-41可以设为负值；为了调试方便，可以将参数P0-20设为【1620】电动机角度，这样可以在面板的右上角直接看到电动机角度值，方便调试。
如果需要多于8组的预置参考值，可在其他的菜单中，利用同样的方法预置参考值，通过菜单切换，实现更多种类的运行速度。
15.FC300系列变频器如何实现两种参考值给定方式的切换？
回答：
两种参考值来源，分时有效，这类情况可通过使用两套菜单来实现。
以电位器给定参考值和电流给定参考值为例，53号端子接收电位器信号，54号端子接收电流信号，除基本电机参数外，相关参数设置如下：
7.FC302控制同步电机开环运行时， 怎么解决低速抖动?
回答：
与选择的控制方式有关，如控制方式是U/F，则需增加抖动区响应的频率点的电压值；如控制方式是FLUX SENSORLESS（无传感器磁通矢量），调节P700-P708组参数可以取得很好的效果。
