曙光服务器做RAID步骤

曙光SAS RAID卡配置工具与操作指南

前言感谢您选用曙光服务器，配置曙光服务器SAS RAID卡前请详细阅读本手册。

本手册主要介绍了RAID的功能以及对各RAID级别进行了解释；同时对于曙光服务器中的SAS RAID卡的配置进行了说明。

本手册主要包括如下三个部分：一、RAID简介及各RAID级别介绍；二、对基于LSI ROC1078芯片的RAID卡的配置、操作系统下的管理工具的安装使用进行了介绍；三、对基于Adaptec SAS RAID卡的配置、作系统下的管理工具的安装使用进行了介绍。

本手册受版权法保护，本手册的任何部分未经曙光信息产业有限公司授权，不得擅自复制或转载。

本手册中提到的信息，如因产品升级或其他原因而导致变更，恕不另行通知。

“Lsilogic”及图标是LSI公司的注册商标。

“Adaptec”及图标是Adaptec公司的注册商标。

其他注册商标均由其各自的商标持有人所有。

目录前言--------------------------------------------------------------------------------1第一章 Raid技术简介---------------------------------------------------------31 Raid技术简介------------------------------------------------------------------------------------------32 Raid级别简介------------------------------------------------------------------------------------------33 Raid各级别的对比------------------------------------------------------------------------------------84 Raid术语简介------------------------------------------------------------------------------------------8 第二章 LSI Raid配置及管理软件介绍-----------------------------------122.1 LSI Raid WebBIOS Configuration Utility配置向导------------------------------------------122.1.1 WebBIOS Configuration Utility简介---------------------------------------------------122.1.2 如何进入WebBIOS Configuration Utility--------------------------------------------122.1.3 WebBIOS Configuration Utility 存储配置--------------------------------------------142.1.3.1 自动配置：-------------------------------------------------------------------------------152.1.3.2 自定义配置：----------------------------------------------------------------------------152.1.4 设置热备盘（Hot Spare）---------------------------------------------------------------172.1.5查看及修改相关配置信息----------------------------------------------------------------192.2 MegaRaid Storage manager 管理软件安装与使用-------------------------------------------232.2.1 MegaRaid Storage manager在Windows下的安装----------------------------------242.2.2 MegaRaid Storage manager配置与使用-----------------------------------------------282.2.3 MegaRaid Storage manager 管理软件在Linux系统下的安装与使用--------35 第三章 Adaptec Raid配置及管理软件介绍------------------------------363.1 Adaptec Configuration Utility配置向导--------------------------------------------------------363.1.1 Array Configuration Utility---------------------------------------------------------------373.1.2 SerialSelect Utility--------------------------------------------------------------------------433.1.3 Disk Utilities---------------------------------------------------------------------------------443.1.4 View the Event Log------------------------------------------------------------------------443.2 Adaptec Storage Manager 管理软件安装与使用---------------------------------------------453.2.1 Adaptec Storage manager在Windows下的安装-------------------------------------453.2.2 Adaptec Storage Manager配置与使用-------------------------------------------------483.2.3 Adaptec Storage manager在Linux下的安装与使用--------------------------------55第一章 Raid技术简介1 Raid技术简介1987年，Patterson、Gibson和Katz这三位工程师在加州大学伯克利分校发表了题为《A Case of Redundant Array of Inexpensive Disks（廉价磁盘冗余阵列方案）》的论文，其基本思想就是将多个容量较小的、相对廉价的磁盘驱动器进行有机组合，使其性能超过一个昂贵的大磁盘。

中科曙光SAS RAID(HBA)卡配置工具用户手册V1.0

如您不正确地或未按本手册的指示和要求安装.使用或保管本产品，或让非曙光公司授权的技术人员修理.变更本产品，曙光公司将不对由此导致的损害承担仸何责仸。
本手册中所提供照片.图形.图表和揑图，仅用于解释和说明目的，可能与实际产品有些差别，另外，产品实际觃栺和配置可能会根据需要不时变更，因此与本手册内容有所不同。请以实际产品为准。
பைடு நூலகம்
手册版本 V1.0
版权所有©2011 曙光信息产业股仹有限公司
2
SAS RAID(HBA)卡配置工具用户手册
商标和版权
“SUGON”及图标是曙光信息产业股仹有限公司的商标或注册商标。 “中科曙光”及图标是曙光信息产业股仹有限公司的商标或注册商标，文中“曙光信息产业股仹有限公司”简称“曙光公司”。
手册版本 V1.0
版权所有©2011 曙光信息产业股仹有限公司
3
SAS RAID(HBA)卡配置工具用户手册
目录
1 RAID 简介 .............................................................................................................. 1 1.1Raid 技术简介 ................................................................................................ 1 1.2Raid 级别简介 ................................................................................................ 2 1.2.1Raid0 .......................................................................................................... 2 1.2.2Raid1 .......................................................................................................... 2 1.2.3Raid10 ........................................................................................................ 3 1.2.4Raid5 .......................................................................................................... 3 1.2.5Raid50 ........................................................................................................ 4 1.2.6Raid 1E ....................................................................................................... 5 1.2.7Raid5EE ..................................................................................................... 5 1.2.8Raid6 .......................................................................................................... 6 1.2.9Raid60 ........................................................................................................ 6 1.3Raid 各级别的对比......................................................................................... 7 1.4Raid 术语简介 ................................................................................................ 8 2 LSI Raid 配置及管理软件介绍 ............................................................................. 12 2.1LSI Raid WebBIOS Configuration Utility 配置向导...................................... 12 2.1.1WebBIOS Configuration Utility 简介 ......................................................... 12 2.1.2 如何迚入 WebBIOS Configuration Utility ................................................. 12 2.1.3WebBIOS Configuration Utility 存储配置 ................................................. 14 2.1.4 设置热备盘（Hot Spare） ....................................................................... 23 2.1.5 查看及修改相关配置信息 ......................................................................... 24 2.1.6RAID 恢复 ................................................................................................ 30 2.2MegaRaid Storage Manager 管理软件安装与使用 .................................... 38 2.2.1MegaRaid Storage manager 在 Windows 下的安装 ................................ 38 2.2.2MegaRaid Storage manager 配置与使用 ................................................. 43 2.2.3MegaRaid Storage manager 管理软件在 Linux 系统下的安装与使用 ..... 52 3 LSI SAS HBA 配置说明 ....................................................................................... 53 3.1LSI MPT SAS(2) Configuration Utility 配置向导 .......................................... 53 3.1.1RAID Properties........................................................................................ 55 3.1.2SAS Topology........................................................................................... 57 3.1.3Advanced Adapter Property ..................................................................... 58 4

中科曙光DS600-G10磁盘阵列用户手册

静电释放
防止静电释放
为避免损坏系统，在安装系统或取放部件时应注意可能损坏主板或其它
对静电敏感的设备。由静电造成的损坏会缩短上述设备的预期使用时间。要避免静电损害，请注意以下事项：
·将产品装入防静电包装中，以免在运输和存储过程中直接用手接触产品。
·在将静电敏感部件运抵不受静电影响的工作区之前，请将它们放在各自的包装中进行保管。
防止静电释放的接地方法接地的方法有几种。在取放或安装静电敏感部件时，您可以使用以下一种或多种接地方法： ·您可以使用腕带，该腕带利用接地线与接地的工作区或计算机机箱相连。腕带必须能够灵活伸缩，而且接地线的电阻至少为1兆欧姆10%。要达到接地目的，佩戴时请将腕带紧贴皮肤。 ·在立式工作区内，请使用脚跟带.脚趾带或靴带。当您站在导电地板或耗散静电的地板垫上时，请在双脚上系上带子。 ·请使用导电的现场维修工具。 ·配合使用耗散静电的折叠工具垫和便携式现场维修工具包。
2 磁盘存储介质简介 .................................................................................................................... 4
中科曙光 DS600-G10 磁盘阵列
用户手册
中科曙光 DS600-G10 磁盘阵列
声明
本手册的用途在于帮助您正确地使用曙光公司服务器产品(以下称“本产品”)，在安装和第一次使用本产品前，请您务必先仔细阅读随机配送的所有资料，特别是本手册中所提及的注意事项。这会有助于您更好和安全地使用本产品。请妥善保管本手册，以便日后参阅
iii
中科曙光 DS600-G10 磁盘阵列
手册版本 V1.1

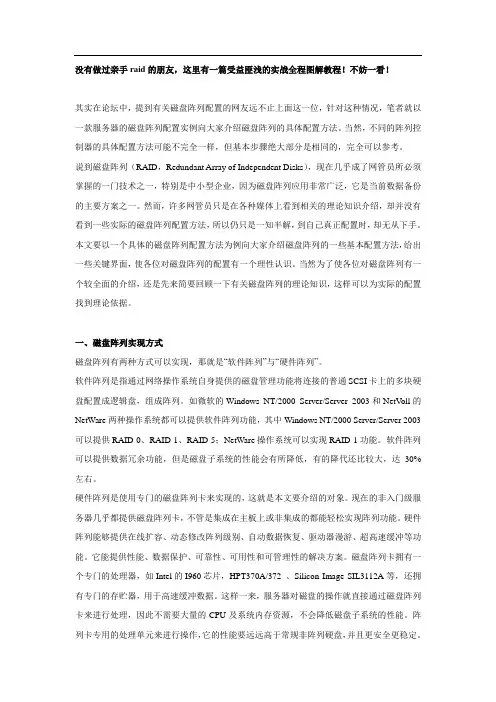

服务器Raid教程：全程图解手把手教你如何做RAID..

没有做过亲手raid的朋友，这里有一篇受益匪浅的实战全程图解教程！不妨一看！其实在论坛中，提到有关磁盘阵列配置的网友远不止上面这一位，针对这种情况，笔者就以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。

当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。

说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。

然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。

本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。

当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。

服务器Raid教程：全程图解手把手教你如何做RAID..

没有做过亲手raid的朋友，这里有一篇受益匪浅的实战全程图解教程！不妨一看！其实在论坛中，提到有关磁盘阵列配置的网友远不止上面这一位，针对这种情况，笔者就以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。

当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。

说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。

然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。

本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。

当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。

服务器Raid教程：全程图解手把手教你如何做RAID..

没有做过亲手raid的朋友，这里有一篇受益匪浅的实战全程图解教程！不妨一看！其实在论坛中，提到有关磁盘阵列配置的网友远不止上面这一位，针对这种情况，笔者就以一款服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。

当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。

说到磁盘阵列（RAID，Redundant Array of Independent Disks），现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。

然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。

本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。

当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。

一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。

软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。

如微软的Windows NT/2000 Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。

软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。

硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。

现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。

曙光A420R-G服务器RAID配置

曙光A420R-G服务器RAID配置
1.启动服务器后按del按钮，进入BIOS设置界面，选择main-Storage Configuration
2.进入Storage Configuration，选择SATA Port1 – Port4 ，
3.更改完毕后，按F10，选择OK保存配置
4.重启系统后，按Ctrl+F进入RAID卡设置
5.进入RAID卡主界面
6.输入3，输入，Alt+D进入删除默认磁盘设置
7.删除磁盘设置主界面，选择第一块磁盘，之后按Alt+D，删除此块磁盘设置
8.选择之后按Ctrl+Y，删除选中的磁盘
11.删除完毕后界面
12.删除完毕后，按Esc返回主界面
13.输入2，进入RAID创建界面
14.进入界面，输入Ctrl+C
15.进入RAID配置界面，RAID Mode默认是RAID 0
16.按方向键选择设置选项，按空格键，修改RAID级别设置，选择RAID 5
17.修改Read Policy 为Read Cathe
18.修改Write Policy 为Write Back
19.修改Assignment为Y
20.修改完成后按Ctrl+Y保存配置
21.输入RAID名称
22.输入完毕后，按Ctrl+Y
23.按任意键，使用默认的maxmum capacity
24.创建完成后界面
25.按Esc返回到主界面
26.按Esc，退出RAID设置，到此步RAID配置完毕，重启后即可安装
操作系统。

中科曙光SAS RAID(HBA)卡配置工具用户手册V1.0

本手册中所提及的非曙光公司网站信息，是为了方便起见而提供，此类网站中的信息不是曙光公司产品资料的一部分，也不是曙光公司服务的一部分，曙光公司对这些网站及信息的准确性和可用性不做仸何保证。使用此类网站带来的风险将由您自行承担。
本手册不用于表明曙光公司对其产品和服务做了仸何保证，无论是明示的还是默示的，包括(但不限于)本手册中推荐使用产品的适用性.安全性.适销性和适合某特定用途的保证。对本产品及相关服务的保证和保修承诺，应按可适用的协议或产品标准保修服务条款和条件执行。在法律法觃的最大允许范围内，曙光公司对于您的使用或不能使用本产品而发生的仸何损害(包括，但不限于直接或间接的个人损害.商业利润的损失.业务中断.商业信息的遗失或仸何其他损失)，不负仸何赔偿责仸。
手册版本 V1.0
版权所有©2011 曙光信息产业股仹有限公司
2
SAS RAID(HBA)卡配置工具用户手册
商标和版权
“SUGON”及图标是曙光信息产业股仹有限公司的商标或注册商标。 “中科曙光”及图标是曙光信息产业股仹有限公司的商标或注册商标，文中“曙光信息产业股仹有限公司”简称“曙光公司”。
手册版本 V1.0
R8760 Raid 卡配置及管理软件介绍 ...................................................................... 1
版权所有©2011 曙光信息产业股仹有限公司
4
SAS RAID(HBA)卡配置工具用户手册
4.1R8760 Raid 卡配置说明 ................................................................................ 1 4.1.1BIOS POST 界面 ........................................................................................ 1 4.1.2Raid 卡配置主菜单说明 .............................................................................. 2 4.1.3Controller Information ................................................................................. 3 4.1.4Physical Drive Management ...................................................................... 3 4.1.5Disk Array Management ............................................................................. 4 4.1.6Logical Drive Management......................................................................... 6 4.1.7Spare Drive Management ........................................................................ 11 4.1.8Background Activity Management............................................................ 11 4.1.9Event log................................................................................................... 12 4.1.10Time Sync............................................................................................... 13 4.1.11Miscellaneous ......................................................................................... 13 4.2R8760 Raid 卡在 Windows 操作系统下管理软件的使用说明 ...................... 14 4.2.1WebPAMPRO 管理软件的安装 ................................................................ 14 4.2.2WebPAMPRO 管理软件的登录 ................................................................ 15 4.2.3WebPAMPRO 管理软件 DashBoard 界面功能介绍 ................................. 15 4.2.4Device 界面功能介绍 ................................................................................ 19 4.2.5Storage 界面功能介绍 .............................................................................. 21 4.2.6Admin Tool 界面功能介绍......................................................................... 24 4.2.7Global Management 界面功能介绍 .......................................................... 27 4.2.8R8760 Raid 卡在 Linuxs 操作系统下管理软件的使用说明 ....................... 27

曙光服务器做RAID步骤

曙光服务器做raid步骤
1．根据服务器屏幕提示，按相应的键进入raid界面，选择start后进入如图界面
2.选择Configuration Wizard后回车
3.首先清空原有的RAID信息，选择Cleaar Configuration,然后点击 Next，再选择后续的Yes
4.选择New configuration,进行新建raid,然后点击Next
5.然后选择Manual confiuration进行手动做RAID，再点击Next
6.按住向下键和shift键选取要进行做raid的硬盘，点击Add to array
7.点击Accept DG
8.选择点击Next
9.选择点击Add to SPAN
10.选择点击Next
的raid所做的磁盘大小，然后点击Accept
12.点击Next
13.点击Accept
14.ALT+H选取Home,回车
15.ALT+E选取Exit,后续点击Yes，然后CTRL+ALT+DELETE重启服务器
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

超微四子星服务器的biso及raid配置教程

超微四子星服务器的biso及raid配置教程本文是关于如何对浪潮、曙光系列的超微四子星进行BISO设置和RAID配置的。

内容纯手动码起来的，简单明了，希望能帮助到广大网友。

下面进入正题：1.由于曙光四子星（图例1）和浪潮四子星（图例2）都是使用超微的主板，所以他们的管理卡、BIOS配置区别不大，按照本次教程配置即可。

（1）图例1 曙光（sugon）管理卡界面：（2）图例2 浪潮管理卡界面（浪潮SA5248L）：2.浪潮四子星使用的RAID卡型号：（1）LSI 2108浪潮四子星BIOS 设置项目：（1）配置管理卡权限（2）配置管理卡IP（3）开启PXE（4）关闭UEFI启动（5）设置引导顺序一、BIOS设置步骤正式开始1.重启服务器按住Del键进入BIOS,配置管理卡权限如果是NO，改为yes即可修改管理卡网络配置2.配置管理卡权限（无）浪潮无法在bios内修改管理卡的账号密码，可使用默认密码登陆管理卡默认权限：用户名：ADMIN 密码：ADMIN3.设置PXE启动4.关闭UEFI启动启动项都不能有UEFI，要么改为其他启动方式，要么禁用，第6个必须禁用启动5.设置引导顺序 PXE为第一个，CD/DVD为第二个，硬盘为第三个6.点击F4 确认保存配置并退出二、LSI 2208 RAID卡配置raid 0(1)做raid会丢失数据，如有重要数据请提前备份(2)如有多块硬盘，优先对固态硬盘配置raid(3)如有新的硬盘添加需要做raid，和本教程一样操作即可(4)重启服务器，按住Ctrl + H 进入 raid 卡配置界面添加需要做raid 的硬盘，点击 Add To Array 保存DG这时候再进行下一步点击ADD to SPAN选择 Accept 选择yes保存选择yes多块硬盘时，将固态硬盘作为启动盘返回主界面可以看到固态已经配置完成，raid模式是raid0补充：如有第二块硬盘，按照本次raid教程操作即可。
