第一章矿井空气及气候条件第一节矿井空气成分一、地面空气湿空气中含有水蒸气，其含量的变化会引起湿空气的物理性质和状态变化。
地面空气中，水蒸气的浓度随地区和气候而变化,其体积浓度变化范围为0~4%。
此外，实际空气中还含有微量的污染气体和尘埃。
二、矿井空气的主要成分及其基本性质矿井空气主要来源于地面空气，虽然发生了一系列变化，但其主要成分仍然是氧气和氮气。
1。
氧气(O2）氧气是一种无色、无味的气体，相对于空气的比重为1.105，化学性质活泼，易使其它物质氧化，能助燃，是矿井火灾以及瓦斯、煤尘爆炸的必要条件。
氧气是人呼吸所必需的气体,人的生命主要是依靠吃进食物和不断吸入空气中的氧气，在体内进行新陈代谢来维持的。
空气中氧气浓度为21%左右对人的呼吸最为有利。
空气中氧气浓度的降低会影响人的健康,甚至危及生命。
矿井中由于有害气体的涌出、物质氧化、人员呼吸等消耗氧气，会导致井下空气中氧气浓度降低.在通风不良或停风的巷道，氧气的浓度可以降低到5%以下，冒然进入会导致窒息死亡，我国煤矿每年都发生多起因缺氧造成的窒息死亡事故。
另一方面，对于井下瓦斯积聚区域或采空区,不可盲目送入空气，否则，会使之达到瓦斯爆炸的条件或引发煤炭自燃.考虑到井下作业，体力劳动强度较大，《金属非金属矿山安全规程》（GBl6423—2006） (以后简称《规程》)规定：井下采掘工作面进风流中的空气成分（按体积计算）,氧气不低于20％，二氧化碳不高于0．5％。
工作地点按照人数计算风量时，每人每分钟不得低于4m3。
2.氮气氮气是一种无色、无味、无毒的气体,相对于空气的比重为0。
97；化学性质稳定，一般不与其它物质起反应，在矿井生产中常被当作惰性气体用来灭火或惰化采空区。
正常情况下，空气中的氮气对人体无害，但是在井下有限空间里，当空气中氮气浓度过高时，将相对降低氧气浓度而使人缺氧窒息。
导致矿井空气中氮气浓度增大的原因主要有：①氧气的消耗,则氮气的浓度会相对增加.②从煤层或围岩中涌出氮气。
通风与空调技术word文档

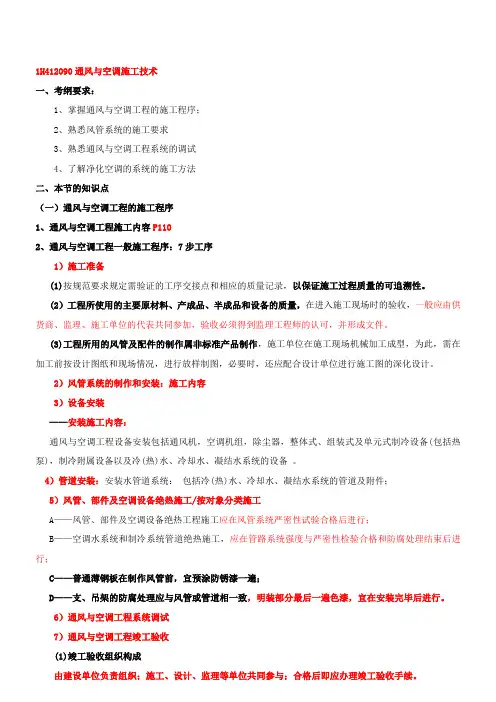

1H412090通风与空调施工技术一、考纲要求：1、掌握通风与空调工程的施工程序；2、熟悉风管系统的施工要求3、熟悉通风与空调工程系统的调试4、了解净化空调的系统的施工方法二、本节的知识点（一）通风与空调工程的施工程序1、通风与空调工程施工内容P1102、通风与空调工程一般施工程序：7步工序1）施工准备(1)按规范要求规定需验证的工序交接点和相应的质量记录，以保证施工过程质量的可追溯性。
(2）工程所使用的主要原材料、产成品、半成品和设备的质量，在进入施工现场时的验收，一般应由供货商、监理、施工单位的代表共同参加，验收必须得到监理工程师的认可，并形成文件。
(3)工程所用的风管及配件的制作属非标准产品制作，施工单位在施工现场机械加工成型，为此，需在加工前按设计图纸和现场情况，进行放样制图，必要时，还应配合设计单位进行施工图的深化设计。
2）风管系统的制作和安装：施工内容3）设备安装——安装施工内容：通风与空调工程设备安装包括通风机，空调机组，除尘器，整体式、组装式及单元式制冷设备(包括热泵)，制冷附属设备以及冷(热)水、冷却水、凝结水系统的设备。
4）管道安装：安装水管道系统：包括冷(热)水、冷却水、凝结水系统的管道及附件；5）风管、部件及空调设备绝热施工/按对象分类施工A——风管、部件及空调设备绝热工程施工应在风管系统严密性试验合格后进行；B——空调水系统和制冷系统管道绝热施工，应在管路系统强度与严密性检验合格和防腐处理结束后进行；C——普通薄钢板在制作风管前，宜预涂防锈漆一遍；D——支、吊架的防腐处理应与风管或管道相一致，明装部分最后一遍色漆，宜在安装完毕后进行。
6）通风与空调工程系统调试7）通风与空调工程竣工验收(1)竣工验收组织构成由建设单位负责组织；施工、设计、监理等单位共同参与；合格后即应办理竣工验收手续。
(2)竣工验收资料包括：图纸会审记录、设计变更通知书和竣工图；主要材料、设备、成品、半成品和仪表的出厂合格证明及试验报告；隐蔽工程检查验收记录；工程设备、风管系统、管道系统安装及检验记录；管道试验记录；设备单机试运转记录；系统无生产负荷联合试运转与调试记录；分部(子分部)工程质量验收记录；观感质量综合检查记录；安全和功能检验资料的核查记录。
7通风与空调
Back
7.1 通风系统
图7-6 全面机械送风系统
Back
7.1 通风系统
7.1.3 通风系统的主要设备
1.通风管道
通风系统的重要组成部分，作用是输送气体。 根据所用材料可分为风管和风道。 常用的通风管道的断面有圆形和矩形两种。 同样截面积的风道，以圆形截面最节省材料，而且其流动阻力 小，多采用圆形风道。当考虑到美观和穿越结构物或管道交叉敷 设时便于施工，才用矩形风道或其他截面风道。 除直管外，还需配备弯头、三通、四通、变径管等管件。
7.1 通风系统
全面通风包括全面送风和全面排风，两者可 同时或单独使用。单独使用时需要与自然送、 排风方式相结合。 ① 全面排风 为了使室内产生的有害物尽可能不扩散到其 他区域或邻室去，可以在有害物比较集中产生 的区域或房间采用全面机械排风。图7-5所示就 是全面机械排风。 图7-5(a)所示是在墙上装有轴流风机的最简 单全面排风。图7-5(b)所示是室内设有排风口， 含尘量大的室内空气从专设的排气装置排入大 气的全面机械排风系统。
7.1 通风系统
7.1.2 通风系统的分类 通风的主要目的是为了置换室内的空气，改 善室内空气品质，是以建筑物内的污染物为主 要控制对象的。 根据换气方法不同可分为排风和送风。排风 是在局部地点或整个房间把不符合卫生标准的 污染空气直接或经过处理后排至室外；送风是 把新鲜或经过处理的空气送入室内。 对于为排风和送风设置的管道及设备等装置 分别称为排风系统和送风系统，统称为通风系 统。
7.1 通风系统
局部排风的净化处理： ●除尘
使空气中的粉尘与空气分离的过程 常用的除尘设备有沉降室、旋风分离器、湿式除尘器、 常用的除尘设备有沉降室、旋风分离器、湿式除尘器、过滤式除尘器 及静电除尘器等。 及静电除尘器等。
通风与空调
（1）新风口：新鲜空气入口； （2）空气处理室：进行空气过滤、加热、加 湿等处理； （3）通风机：将处理后的空气送入风管内； （4）送风管：将通风机送来的空气送到各个 房间。管上安装有调节阀、送风口、防火阀、检 查孔等部件；
（5）回风管：又称排风管，将浊气吸入回 风管，再送回空气处理室。管上安装有回风口、 防火阀等部件。 （6）送（出）风口：将处理后的空气均匀 送入房间； （7）吸（回、排）风口：将房间内污浊气 体吸入回风管道，送回空气处理室进行处理。
（3）D500：长度L=6–0.5（大小头长度） =5.5（m） 面积S=5.5×0.5×3.1416=8.64（m2） 大小头D700×500，平均直径： （0.7+0.5）/2=0.6（m） 面积S=0.5×0.6×3.1416=0.95（m2）
（4）D320：长度L=[6–0.5（大小头长度）] （主管水平长度）+2×6（6根支管水平长度）+ （4.7-1.3）×6（6根支管标高差）=37.9（m） 面积：S=37.9×0.32×3.1416=38.10（m2） 大小头D500×320，平均直径： （0.5+0.32）/2=0.41（m） 面积：S=0.5×0.41×3.1416=0.65（m2）
（3）冷水机组风机盘管系统 将个体的冷水机设备，集中装在机房内，配 上送、回冷水管、冷凝器所用的冷却塔及水池循 环水管道等。冷水管连上风机盘管，再加上空气 处理机即成为一个系统。见下图所示。
例题：工程概况
本工程为某工厂车间送风系统的安装，其施 工图见下图。室外空气由空调箱的固定式钢百叶 窗引入，经保温阀去空气过滤器过滤。再由上通 阀，进入空气加热器（冷却器），加热或降温后 的空气由帆布软管，经风机圆形瓣式启动阀进入 风机，由风机驱动进入主风管。再由六根支管上 的空气分布器送入室内。空气分布器前均设有圆 形蝶阀，供调节风量用。
完整word版通风与空调工程施工方案
编号:新建病房楼等4项（北京市中西医结合医院改扩建工程）通风与空调工程施工方案中国建筑一局（集团）有限公司二O一七年六月新建病房楼等4项（北京市中西医结合医院改扩建工程）通风与空调工程施工方案编制:审核:审批:中国建筑一局（集团）有限公司二O 一七年六月工程名称建筑面积（m）建设单位编制人编制时间施工组织设计或施工方案名称通风与空调工程施工方案审批表新建病房楼等4项（北京市中西医结合医院改扩建工程）结构类型框架42158 地上10层/地下3层北京市中西医结合医院通风与空调工程施工方案施工单位审核人报审时间审批意见:中国建筑一局（集团）有限公司同意按该通风与空调工程施工方案施工。
审批人:审批时间:编制依据 工程概况目录1、空调冷热源系统 2、空调水系统 3、空调风系统4、通风系统5、防排烟系统施工方案.7.1、通风与空调工程施工流程2、通风与空调系统材质选用3、风管制作准备4、风管的制作工艺5、风管加固 116、风管检查与堆放 137、风管安装13 8、风管的严密性检验 14 9、风管附件安装 14 10、空调水管安装 15 11、通风与空调设备安装19 12、防腐保温 26 四、施工技术、质量保护措施 .2..8 1、施工技术保证措施： 28 2、施工质量保证措施： 29 3、各系统质量控制点及控制措施 29 4、大型设备吊装安全防护措施 31 五、成品保护措施 3..2. 1、通风与空调工程成品保护32 六、文明施工及环境保护措施.3..4.4. .4.、编制依据设计采暖通风与空气调节设计规范》 GB50019-2003 民用建筑供暖通风与空气调节设计规范》 GB50736-20121. 新建病房楼等 4项 北京市中西医结合医院改扩建工程） 项目施工组织设计2. 新建病房楼等 4项 北京市中西医结合医院改扩建工程）项目机电工程施工组织3. 新建病房楼等 4项 北京市中西医结合医院改扩建工程）建筑通风空调施工图纸4. 5. 6. 建筑设计防火规范》 GB50016-2014 7. 通风管道技术规程》 JGJ141-20048. 通风与空调工程施工质量验收规范》 GB50243-2002 9. 风机、压缩机、泵安装工程施工及验收规范》 GB50275-2010 10. 空调通风系统运行管理规范》 GB50365-2005 11. 洁净室施工及验收规范》 GB50591-2010 12. 通风与空调工程施工规范》 GB50738-201113. 现场设备、工业管道焊接工程施工质量验收规范》 GB50683-2011二、工程概况北京市中西医结合医院改扩建工程 —新建病房楼建筑面积 42158 平米，建筑高度 40.1 米。
第四章 通风与空调工程
4.1.2 通风系统的分类
3) 受自然条件的影响，风力不大、温差 较小时，通风量就少，因而效果就较差。 比如风力和风向一变，空气流动的情况就 变了，而且一年四季气温也总是不断变化 的，依靠的热压力也很不稳定，冬季温差 较大，夏季温差较小，这些都使自然通风 的使用受到一定的限制。 对于一般工厂来说，自然通风效果好坏还 与门窗的大小、形式、位置有关。在有些 情况下，自然通风与机械通风混合使用， 可以达到较好的效果。
4.1.2 通风系统的分类
①局部排风。图4.3所示是一机械的局部排风系统。它是 为了尽量减少工艺设备产生的有害物对室内空气环境的直 接影响，用各种局部排气罩(或柜)，在有害物产生时就立 即随空气一起吸入罩内，最后经排风帽排至室外，是比较 有效的一种通风方式。有时为了不让有害物污染周围大气 和损坏风机，或者有经济价值的有害物应该回收时，应装 设排气处理(净化、除尘或回收)装置。局部排风也可以是 用热压及风压作为动力的自然排风。 ②局部送风。对于车间面积很大、工作地点比较固定的厂 房，要改善整个车间的空气环境是比较困难的。在这种情 况下，可以向局部工作地点送风，造成对工作人员温度、 湿度、清洁度合适的局部空气环境。这种通风方式叫做局 部送风，直接向人体送风的方法又叫岗位吹风或空气淋浴。
4.1.2 通风系统的分类
图4.4 集中式岗位吹风示意图
图4.5 局部送、排风
4.1.2 通风系统的分类
2)全面通风。 由于生产条件的限制，不能采用局部通风或采用 局部通风后室内空气环境仍然不符合卫生和生产 要求时，可以采用全面通风，即在车间或房间内 全面地进行空气交换。全面通风适用于：有害物 产生位置不固定的地方；面积较大或局部通风装 置影响操作；有害物扩散不受限制的房间或一定 的区段内。这就是允许有害物散入车间，同时引 入室外新鲜空气稀释房间内的有害物浓度，使其 车间内的有害物的浓度降低到合乎卫生要求的允 许浓度范围内，然后再从室内排出去。 全面通风可以是自然通风或机械通风，图4.2所 示是自然的全面通风。机械的全面通风又分为下 列几种：
通风与空调设计
汇报人：可编辑 2024-01-05
目录 CONTENTS
• 通风与空调系统概述 • 通风设计 • 空调设计 • 通风与空调系统的节能与环保 • 通风与空调系统的维护与管理
01
通风与空调系统概述
通风与空调系统的定义和作用
通风与空调系统的定义
通风与空调系统是用于控制室内空气环境，提供舒适居住和工作条件的系统。 它们通过调节空气的温度、湿度、清洁度和气流速度等参数，创造适宜的环境 条件。
采用低全球变暖潜值（GWP）的制冷剂，减少对 大气层的破坏。
空气净化技术
采用空气净化技术，如过滤、吸附、紫外线杀菌 等，提高室内空气质量。
噪声控制
采取有效的噪声控制措施，降低空调系统运行时 的噪音污染。
节能与环保的未来发展趋势
智能化发展
随着物联网、大数据和人工智能技术的不断发展，通风与空调系统 的智能化水平将进一步提高，实现更加精准、高效的节能与环保。
现整体环境的空气品质控制。
通风系统的噪声控制
01
通风系统在运行过程中会产生一定的噪声，对室内环境和人员 舒适度产生影响。
02
噪声控制是通风ห้องสมุดไป่ตู้计中的重要环节，需要考虑设备选型、消声
装置的设置、管道减震等因素。
通过合理的噪声控制措施，可以降低通风系统对室内环境的影
03
响，提高人员舒适度。
03
空调设计
空调系统的冷热源设计
冷源
采用制冷剂或冷冻水循环系统， 将室外的热量传递到室内，降低 室内温度。常见的冷源有空调压 缩机、冷库、空调系统等。
热源
采用热水或蒸汽循环系统，将室 外的热量传递到室内，提高室内 温度。常见的热源有锅炉、电加 热器、太阳能热水器等。
(完整word版)《通风与空调工程施工质量验收规范》GB50243-2002.doc
1 总则1．0．1 为了加强建筑工程质量管理，统一通风与空调工程施工质量的验收，保证工程质量，制定本规范．1．0．2 本规范适用于建筑工程通风与空调工程施工质量的验收。
1．0．3 本规范应与现行国家标准建筑工程施工质量验收统一标准）GB 50300—2001配套使用。
1．0．4通风与空间工程施工中采用的工程技术文件、承包合同文件对施工质量的要求不也低于本规范的规定．1．0．5通风与空调工程施工质且的验收除应执行本规范的规定外，尚应符合国家现行有关标准规范的规定．2 术语2．0．l 风管air duct采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。
2．0．2 风道air channel采用混凝土、砖等建筑材料砌筑而成，用于空气流通的通道．2．0．3 通风工程ventilation worb送风、排风、除尘、气力输送以及防燃烟系统工程的统称．2．0．4 空调工程air conditioning works空气调节、空气净化与洁净室空调系统的总称．2．0.5 风管配件duct fittings风管系统中的弯管、三通、四通、各类变径及异形管、导流叶片和法兰等。
2．0．6 风管部件duct accessory通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查门和测定孔等．2．0．7 咬口seam金用薄板边缘弯曲成一定形状，用于相互固定连接的构造．2．0．8 漏风量air leakage。
ie风管系统中，在某一静压下通过风管本体结构及其接口，单位时间内泄出或渗入的空气体积量。
2．0．9 系统风管允许漏风量airsystempermlsslbleleakag。
rate按风管系统类别所规定平均单位面积、单位时间内的最大允许漏风量．2．0．10 漏风率air system leakage rat；。
空调设备、除尘器等，在工作压力下空气渗入或泄漏量与其额定风量的比值．2．0．11 净化空调系统air cleaning system用于洁净空间的空气调节、空气净化系统。
