▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
▲电的产生、输送、使用中，配电是一个极其重要的环节。
配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。
▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。
▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。
▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。
▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。
▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。
▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用
▲如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。
请关注科旭机电。
施耐德MT断路器
施耐德MT断路器1. 简介施耐德MT断路器是一种高性能电力保护设备，广泛应用于工业、商业和住宅领域。
它具有可靠的断路能力和优异的电气性能，能有效保护电路和设备免受过载、短路和地故障的损害。
MT断路器具有多种功能和特点，使其成为电力系统中的关键组件。
2. 功能和特点2.1 断路保护MT断路器可在电路中断开电源，可靠地保护电路和设备免受过载和短路的损害。
它能够迅速检测电流异常，并迅速断开电路，从而有效预防电线过热和设备损坏。
2.2 人身安全保护MT断路器具有过流保护和漏电保护功能，可以有效防止电击事故的发生。
当电路中出现漏电或过电流时，MT断路器会立即断开电源，保护人们的人身安全。
2.3 高断路能力MT断路器具有高断路能力，能够承受较大的短路电流。
它采用优质的导电材料和先进的断路技术，使其能够可靠地断开电路，保护电路和设备不受损害。
2.4 高品质标准施耐德MT断路器符合国际标准和行业要求，经过严格的质量控制和测试，保证其质量和可靠性。
它具有良好的耐久性和稳定性，能够长时间工作而不损坏。
3. 应用领域施耐德MT断路器可广泛应用于以下领域：•工业领域：用于保护各种电力设备、机器和设备。
•商业领域：用于保护商业建筑、购物中心和办公楼的电路和设备。
•住宅领域：用于保护住宅建筑中的电力供应和电器设备。
4. 安装和使用MT断路器的安装和使用非常简便。
以下是一些常见的步骤：1.在断路器安装位置选择合适的插槽。
2.将断路器插入插槽，确保插槽良好连接。
3.连接电源线到断路器的电源端。
4.连接负载设备到断路器的负载端。
5.打开电源开关，观察断路器是否正常工作。
5. 维护和保养为了确保MT断路器的正常工作和使用寿命，需要定期进行维护和保养。
以下是一些常见的维护和保养建议：•定期检查断路器的外观和连接是否正常，如果发现损坏或松动，及时修复或更换。
•定期测试断路器的断路能力和漏电保护功能，确保其正常工作。
•定期清洁断路器，保持其良好的散热和通风性能。

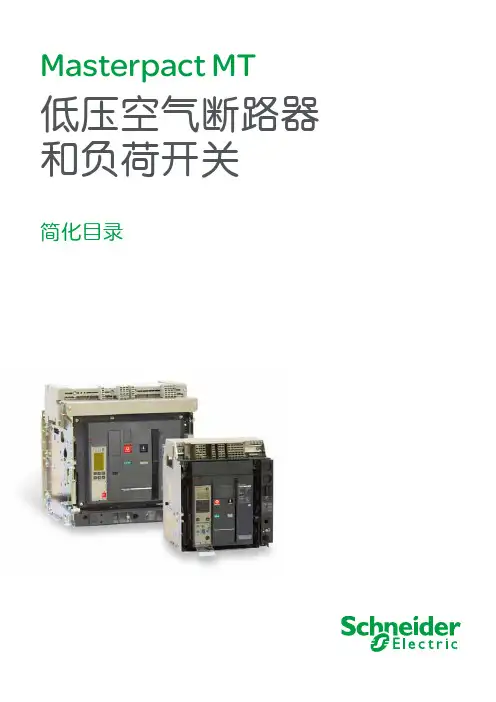

斯耐德MT系列断路器说明书
Masterpact MT低压空气断路器和负荷开关简化目录早期的 Masterpact 产品设立了世界范围空气断路器的新标准，多年后，许多制造厂也开发具有 Masterpact 革新特点如分断原理，模块化设计和复合材料的产品。
今天，施耐德电气又推出最新的 Masterpact MT 新产品，除了具有传统断路器特点之外 (抽出式，选择性和低维护性)，它们又具有了体积优化，内置通讯和测量功能。
Masterpact MT 采用最新技术，增强了产品性能和安全性，是具有容易安装、用户界面友好、操作方便、设计容易的划时代产品。
Masterpact MT系列断路器已通过中国3C 认证及船级社认证。
56E 58880出色源于个性新型 M a s t e r p a c tMasterpact MT 七种分断类型N1 - 标准型，适用于分断低等级短路电流N2 - 适用于一般的应用场合H1 - 适用于分断工业环境的高等级短路电流或两台变压器并联运行的电气系统中H1b - 适用于短路电流较大的工业行业H2 - 高性能型，适用于可能产生非常高短路电流的重工业领域H3 - 适用于既需要高性能的分断能力，又需要高水平配合的场合L1 - 具有高限流能力，用以保护馈电单元或当变压器额定功率提高时，提高开关柜的性能水平易集成于通信网Masterpact MT 可集成于一般管理系统中，优化设备的操作和维护。
通信结构是开放式的。
通过接口可适用于任何协议。
负荷开关负荷开关直接由断路器派生出来的，具有高质量和高性能的特点。
根据型号，负荷开关有 3 种 HA 、NA 和 HF 。
HF 安装了瞬时保护装置，防止短路时合闸。
一旦合闸，负荷开关不再提供保护与普通开关一样。
负荷开关常用于母联上。
特殊应用p 1000V 交流Masterpact NW H10 型断路器和负荷开关，800A 到 4000A, 3 极或 4 极，抽屉式，型号为 H10。
施耐德断路器产品参数样本
1408
6
2*1000
1408
6
3*1000
1408
6
1*1250
1760
6
2*1250
1760
6
3*1250
1760
6
1*1600
2253
6
2*1600
2253
6
3*1600
2253
6
1*2000
2816
6
2*2000
2816
6
3*2000
2816
6
1*2500
3521
6
2*2500
3521
6
1*3150
1.分励/失压线圈 2.多功能辅助开关 3.电动操作机构 4.漏电保护模块 5.电流表模块 6.电流互感器模块 7.延伸旋转手柄
施耐德电气公司宣传培训部-施耐德介绍- 06/2000
9
C 801 H
Compact C 塑壳断路器选型表
STR25DE
3P
F FC
附件
框架电流： 801：Ln=800A 1001:Ln=1000A 1251:Ln=1250A
分断能力 N1：40-55KA H1：65-100KA H2：100-150KA L1：130KA
控制单元 STR08，STR181 无保护 STR18M马达型保护 STR28D配电型保护 STR38S选择型保护 STR58U通用型保护 STR68U通用型保护 另有I，ALR，F，PIL，FV，T，W， R，Z，C，P，M等模块可供选择
瞬动保护（I） 可调 固定值
Ο:选件
:标准
STR68U
Ο Ο
Ο Ο Ο Ο Ο
施耐德电气公司宣传培训部-施耐德介绍- 06/2000
[精品]施耐德电气选型手册
![[精品]施耐德电气选型手册](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/cffccaffb9f67c1cfad6195f312b3169a451ea7e.webp)
施耐德低压电器选型接触器：I<=7.5A LC1-D0922M5C I<=10A LC1-D1222M5C I<=15.3A LC1-D1822M5CI<=21A LC1-D2522M5CI<=27.2A LC1-D3222M5CI<=34A LC1-D4022M5CI<=42.2A LC1-D5022M5C ；I<=55.5A LC1-D6522M5CI<=68A LC1-D8022M5CI<=82A LC1-D9522M5C I<=98A LC1-D11522M5CI<=128A LC1-D15022M5C；I<=145A LC1-D17022M5CI<=175A LC1-D20522M5CI<=210A LC1-D24522M5CI<=260A LC1-D30022M5CI<=350A LC1-D41022M5CI<=410A LC1-D47522M5C I<=540A LC1-D62022M5C热继电器：I<=0.16A LRD-01C I<=0.25A LRD-02C I<=0.40A LRD-03C I<=0.63A LRD-04C I<=1A LRD-05C I<=1.6A LRD-06C I<=2.5A LRD-07C I<=4A LRD-08C I<=6A LRD-10C I<=8A LRD-12C I<=10A LRD-14C I<=13A LRD-16C I<=18A LRD-21C I<=24A LRD-22C I<=32A LRD-32C I<=38A LRD-35C I<=50A LRD-3357C I<=65A LRD-3359C I<=70A LRD-3361C I<=80A LRD-3363C I<=104A LRD-4365 I<=120A LRD-4367 I<=140A LRD-4369空气开关：电机的：I<=11A NSX100HMA12.5 3P I<=23A NSX100HMA25 3PI<=45A NSX100HMA50 3PI<=70A NSX100HMA80 3PI<=90A NSX100HMA100 3PI<=140A NSX160HMA160 3PI<=230A NSX250HMA250 3PI<=360A NSX400HMIC2.3M 400 3P I<=570A NSX630HMIC2.3M 630 3P配电的：I<=13A NSX100HTM16 3PI<=18A NSX100HTM25 3PI<=29A NSX100HTM32 3P I<=35A NSX100HTM40 3PI<=45A NSX100HTM50 3PI<=55A NSX100HTM63 3PI<=70A NSX100HTM80 3PI<=90A NSX100HTM100 3PI<=110A NSX160HTM125 3PI<=140A NSX160HTM160 3PI<=180A NSX250HTM200 3PI<=225A NSX250HTM250 3PI<=360A NSX400HMIC2.3 400 3P I<=600A NSX630HMIC2.3 630 3P三、中间继电器40、31、22CA2-DN□□M5C常闭接点数量常开接点数量四、框架断路器：I=800A 型号：MT08N13P MIC 5.0AI=1000A 型号：MT10N13P MIC 5.0AI=1250A 型号：MT12N13P MIC 5.0AI=1600A 型号：MT16H13P MIC 5.0AI=2000A 型号：MT20H13P MIC 5.0AI=2500A 型号：MT25H13P MIC 5.0AI=3200A 型号：MT32H13P MIC 5.0AI=4000A 型号：MT40H13P MIC 5.0ATD101B(分体式，P<=45kW)TD101BB(分体式，P>45kW，用三只电流互感器)TD101B-#-M(#用数字1~5代替，1：1A、2：6.3A、3：25A、4：63A、5：100A)(M代表有4~20mA输出，不输出时取消M)TD101BB-#-M(#用数字6~7代替，6：200A、7：400A)(M代表有4~20mA输出，不输出时取消M) 并注明电流互感器的变比。
施耐德电气LVP产品介绍
Ics=100%Icu
Icu通常就是设备极限能力 ； Icu电流下只能分断一次； 大于Ics电流故障后，不能 再运行在额定电流；
运行故障后无需更换设备 ，维护费用低，停电时间短 ；
运行故障后，维护量大， 成本高，更适合使用在关注 一次性投资项目中。
部门 – 姓名 – 日期
2
Evolis
Sepam
Evolis
Sepam
Sepam Evolis Okken Blokset MT MT
MC系列多回路监控单 元
Evolis
Trihal MT
NS NS NS NS NS NRC1 2
VIGI NS
TeSys U PM810 Varplu s 重要回路
测量类型 版本 测量类型 电流保护类型 2: 配电 L, I 5: 选择性 L, S, I 6: 接地故障保护 L, S, I, G 基本型
2.0
电流型
功率型
5.0
5.0 A
5.0 D
6.0 A
6.0 D
部门 – 姓名 – 日期
1
产品概述：选型方式
8位代码完成MTE选型
MTE
0
6
H
3
D
5
A
2
5位代码实现 断路器本体部分选型 2位代码实现 断路器控制单元选型
中文菜单 双重整定 在线整定 可编程触点
● 价值 全面监测系统 电力参数
客户价值 方便操作和 系统集成
MIC 5.0D MIC 6.0D
部门 – 姓名 – 日期
2
技术革新III：全面的安全性
施耐德断路器选择

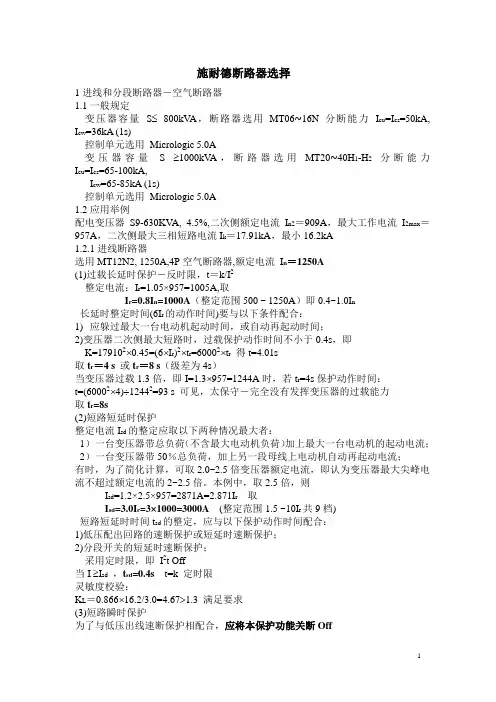

施耐德断路器选择1进线和分段断路器－空气断路器1.1一般规定变压器容量S≤800kV A，断路器选用MT06~16N 分断能力I cu=I cs=50kA, I cw=36kA (1s)控制单元选用Micrologic 5.0A变压器容量S ≥1000kV A，断路器选用MT20~40H1-H2分断能力I cu=I cs=65-100kA,I cw=65-85kA (1s)控制单元选用Micrologic 5.0A1.2应用举例配电变压器S9-630KV A, 4.5%,二次侧额定电流I n2＝909A，最大工作电流I2max＝957A，二次侧最大三相短路电流I k＝17.91kA，最小16.2kA1.2.1进线断路器选用MT12N2, 1250A,4P空气断路器,额定电流I n＝1250A(1)过载长延时保护－反时限，t＝k/I2整定电流：I r=1.05×957=1005A,取I r=0.8I n=1000A（整定范围500 ~ 1250A）即0.4~1.0I n长延时整定时间(6I r的动作时间)要与以下条件配合：1)应躲过最大一台电动机起动时间，或自动再起动时间；2)变压器二次侧最大短路时，过载保护动作时间不小于0.4s，即K=179102⨯0.45=(6⨯I r)2⨯t r=60002⨯t r得t=4.01s取t r＝4 s或t r＝8 s（级差为4s）当变压器过载1.3倍，即I=1.3⨯957=1244A时，若t r=4s保护动作时间：t=(60002⨯4)÷12442=93 s 可见，太保守－完全没有发挥变压器的过载能力取t r=8s(2)短路短延时保护整定电流I sd的整定应取以下两种情况最大者：1）一台变压器带总负荷（不含最大电动机负荷）加上最大一台电动机的起动电流；2）一台变压器带50％总负荷，加上另一段母线上电动机自动再起动电流；有时，为了简化计算，可取2.0~2.5倍变压器额定电流，即认为变压器最大尖峰电流不超过额定电流的2~2.5倍。
