风电塔筒监造常见问题分析ppt

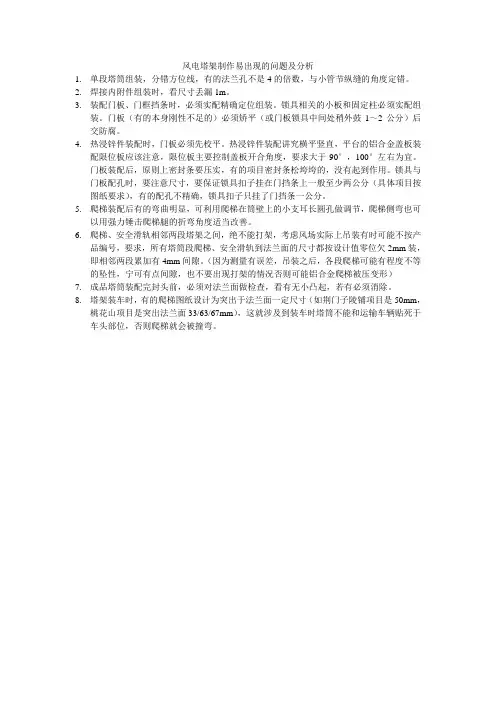

风电塔架制作易出现的问题及分析
风电塔架制作易出现的问题及分析1.单段塔筒组装，分错方位线，有的法兰孔不是4的倍数，与小管节纵缝的角度定错。
2.焊接内附件组装时，看尺寸丢漏1m。
3.装配门板、门框挡条时，必须实配精确定位组装。
锁具相关的小板和固定柱必须实配组装。
门板（有的本身刚性不足的）必须矫平（或门板锁具中间处稍外鼓1～2公分）后交防腐。
4.热浸锌件装配时，门板必须先校平。
热浸锌件装配讲究横平竖直，平台的铝合金盖板装配限位板应该注意，限位板主要控制盖板开合角度，要求大于90°，100°左右为宜。
门板装配后，原则上密封条要压实，有的项目密封条松垮垮的，没有起到作用。
锁具与门板配孔时，要注意尺寸，要保证锁具扣子挂在门挡条上一般至少两公分（具体项目按图纸要求），有的配孔不精确，锁具扣子只挂了门挡条一公分。
5.爬梯装配后有的弯曲明显，可利用爬梯在筒壁上的小支耳长圆孔做调节，爬梯侧弯也可以用强力锤击爬梯腿的折弯角度适当改善。
6.爬梯、安全滑轨相邻两段塔架之间，绝不能打架，考虑风场实际上吊装有时可能不按产品编号，要求，所有塔筒段爬梯、安全滑轨到法兰面的尺寸都按设计值零位欠2mm装，即相邻两段累加有4mm间隙。
（因为测量有误差，吊装之后，各段爬梯可能有程度不等的坠性，宁可有点间隙，也不要出现打架的情况否则可能铝合金爬梯被压变形）7.成品塔筒装配完封头前，必须对法兰面做检查，看有无小凸起，若有必须消除。
8.塔架装车时，有的爬梯图纸设计为突出于法兰面一定尺寸（如荆门子陵铺项目是50mm，桃花山项目是突出法兰面33/63/67mm），这就涉及到装车时塔筒不能和运输车辆贴死于车头部位，否则爬梯就会被撞弯。
