三极管放大电路实验
三极管10倍放大电路实验报告
三极管放大电路实验报告一、实验目的:掌握三极管的工作模式，三极管输入输出特性曲线，静态工作点，以及常用的放大电路分析，估算（计算/图解）二、准备工具材料：工具材料：面包板，面包线，电阻若干，三极管NPN C1815 PNP A1015 ,电容若干仪器仪表：万用表，双踪显示示波器，函数信号发生器，开关稳压电源三、电路功能要求：①．电源为12V单电源②．输入信号正弦波1KHz 峰值：50mV③．电压放大倍数Au=10;④．波形不失真，误差+-10%，不考虑频率响应范围四、电路设计（NPN共发射极分压偏置放大电路）：根据资料：三极管C1815 参数: 硅管，b值为200----400 UCE=0.7设计：计算静态工作点：IB，IC，UCE Q点应工作在输出特性曲线的中央根据三极管输出特性曲线图，要使Q点在中央，数值IB在50—150uA范围数值UCE在6—8V范围；设Ub点电位为电源电压一半，即：UB=1/2VCC，IC=IE在b(50—150uA)mA范围，这里取IB为50uA，b为300，电压放大倍数为10，电路不带负载计算过程：理论值UE=UB--UBE=5.3V;IE=IC=IB*b；IE=IC=50uA*b=15mARE=UE/IE=5.3V/0.015A=353R;UB=(Rb1/Rb1+Rb2)*VCC=5;Rb1= Rb2=50KAu=10=-b(RL’/rBE)rBE=300+(1+b)*(26/IE)=821RRL’=RC//RLRC=(rBE/b)*Au=27.4R；UCE=VCC-IC(RC+RE)=6.294V五、实验过程：按照设计好的电路，在面包板上实验，输入正弦1KHz信号，峰值50mA 用示波器观察输入波形；给放大电路接上电源，用示波器观察输出波形，两路信号相比较，发现放大倍数没有10倍，理论值跟实际值有差别，调节电阻RC使得放大倍数为10倍，且不失真的情况下RC=50R 时，电压放大倍数刚好10倍，温度变化时，对放大电路的影响比较小，说明分压偏置放大是可靠的测试频率响应范围，在不失真，放大倍数不改变的情况下为500Hz-------500KHz六、实际电路图：直流通路交流通路计算实际参数：UB=(Rb1/Rb1+Rb2)*VCC=5;IB=((UB-UBE)/RE)/b=31uaIC=b*IB=12.28MAUCE=VCC-IC*(RC+RE)=12-4.912=7VrBE=300+(1+b)*(26/IE)=1112Rri=Rb1//Rb2//Rbe=Rbe=1112Rro=RL’=RC//RL=50R;Au=-b(RL’/rBE)=-395*(RC/rBE)=17.7;七、测量计算参数：八、实验心得与结果：通过实验，对三极管的放大电路加深印象，提高动手能力；通过写实验报告，整理了整个实验过程的方法，计算过程，在后续的时间回顾复习有很大的帮助；在实验过程中b下降，RC 需要增大，否则电压放大倍数变小以及UCE过大；RE决定着IB也决定着UCE，就是一个联动式的，各个电阻参数设计需要考虑很多，该电路可能存在很多不足，希望批评改正！谢谢大家！。
三极管放大电路实验结论
三极管放大电路实验结论三极管放大电路实验结论在电子学中，三极管是一种重要的电子元件，常用于放大电路中。
三极管放大电路的实验是电子学教学中的基础实验之一。
通过该实验，我们可以深入了解三极管的工作原理以及其在放大电路中的应用。
本次实验中，我们使用了一种常见的三极管放大电路——共射极放大电路。
该电路由三极管、输入电阻、输出电阻、耦合电容等元件组成。
实验中，我们通过改变输入信号的幅度和频率，观察输出信号的变化，从而得出以下结论。
首先，三极管放大电路具有放大功能。
当输入信号的幅度较小时，输出信号的幅度也较小，但是随着输入信号幅度的增大，输出信号的幅度也随之增大，呈线性关系。
这表明三极管放大电路能够将输入信号放大到更大的幅度，实现信号的放大功能。
其次，三极管放大电路具有频率选择性。
在实验中，我们改变了输入信号的频率，观察到输出信号的变化。
当输入信号的频率较低时，输出信号的幅度较大；而当输入信号的频率超过一定范围时，输出信号的幅度会显著减小。
这说明三极管放大电路对于不同频率的输入信号有不同的放大效果，具有一定的频率选择性。
此外，三极管放大电路还具有非线性失真现象。
在实验中，我们观察到当输入信号的幅度较大时，输出信号会出现失真现象，即输出信号的波形发生畸变。
这是由于三极管工作在非线性区域时，引起了非线性失真。
因此，在实际应用中，我们需要注意控制输入信号的幅度，避免出现过大的失真。
此外，在本次实验中我们还发现了一些其他现象。
例如，当输入信号的幅度较小时，输出信号存在一定的噪声；而当输入信号的频率较高时，输出信号存在一定的畸变。
这些现象可能与实验条件、元件参数等因素有关，需要进一步研究和分析。
综上所述，通过本次三极管放大电路实验，我们深入了解了三极管的工作原理以及其在放大电路中的应用。
我们得出了三极管放大电路具有放大功能、频率选择性和非线性失真等特点的结论。
这些结论对于我们理解和应用三极管放大电路具有重要意义，并为进一步研究和应用提供了基础。

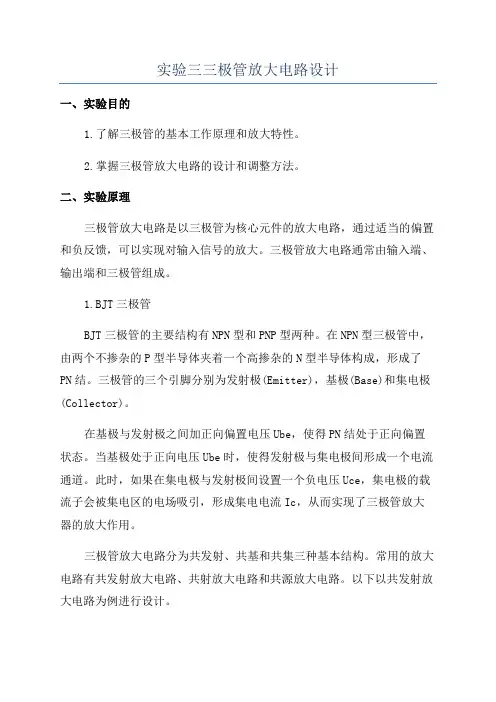

实验三三极管放大电路设计
实验三三极管放大电路设计一、实验目的1.了解三极管的基本工作原理和放大特性。
2.掌握三极管放大电路的设计和调整方法。
二、实验原理三极管放大电路是以三极管为核心元件的放大电路，通过适当的偏置和负反馈，可以实现对输入信号的放大。
三极管放大电路通常由输入端、输出端和三极管组成。
1.BJT三极管BJT三极管的主要结构有NPN型和PNP型两种。
在NPN型三极管中，由两个不掺杂的P型半导体夹着一个高掺杂的N型半导体构成，形成了PN结。
三极管的三个引脚分别为发射极(Emitter)，基极(Base)和集电极(Collector)。
在基极与发射极之间加正向偏置电压Ube，使得PN结处于正向偏置状态。
当基极处于正向电压Ube时，使得发射极与集电极间形成一个电流通道。
此时，如果在集电极与发射极间设置一个负电压Uce，集电极的载流子会被集电区的电场吸引，形成集电电流Ic，从而实现了三极管放大器的放大作用。
三极管放大电路分为共发射、共基和共集三种基本结构。
常用的放大电路有共发射放大电路、共射放大电路和共源放大电路。
以下以共发射放大电路为例进行设计。
共发射放大电路的输入端是基极，输出端是集电极。
设计时需要注意以下几个方面：（1）确定输入和输出电阻：输入电阻是指输入端的电压变化引起的输入电流变化的比值，输出电阻是指输出端的电压变化引起的输出电流变化的比值。
一般来说，输入电阻越大越好，输出电阻越小越好。
（2）确定直流工作点：直流工作点是指三极管在放大器工作状态下的工作点。
选择合适的直流工作点，可以使输出信号对输入信号变化进行放大，同时尽量避免饱和和截至现象。
（3）选取合适的偏置电路：偏置电路用于确保三极管正常工作，在选择时需要保证偏置点稳定、温度稳定和电源稳压等。
三、实验步骤1.搭建共发射放大电路，具体电路如下图所示。
其中，三极管型号为2N39042.调节R1、R2和Re使得三极管的基极电压为0.6V左右，可以通过电压表测量。

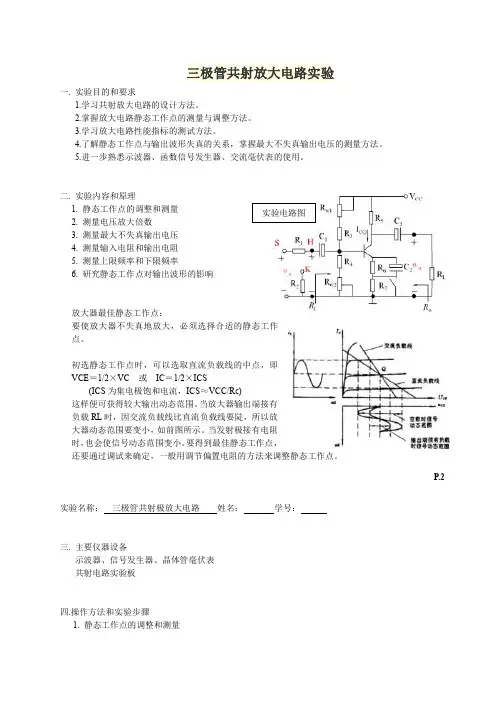

三极管共射放大电路实验
三极管共射放大电路实验一. 实验目的和要求1.学习共射放大电路的设计方法。
2.掌握放大电路静态工作点的测量与调整方法。
3.学习放大电路性能指标的测试方法。
4.了解静态工作点与输出波形失真的关系，掌握最大不失真输出电压的测量方法。
5.进一步熟悉示波器、函数信号发生器、交流毫伏表的使用。
二. 实验内容和原理1. 静态工作点的调整和测量2. 测量电压放大倍数3. 测量最大不失真输出电压4. 测量输入电阻和输出电阻5. 测量上限频率和下限频率6. 研究静态工作点对输出波形的影响放大器最佳静态工作点：要使放大器不失真地放大，必须选择合适的静态工作点。
初选静态工作点时，可以选取直流负载线的中点，即 VCE ＝1/2×VC 或 IC ＝1/2×ICS(ICS 为集电极饱和电流，ICS ≈VCC/Rc) 这样便可获得较大输出动态范围。
当放大器输出端接有负载R L 时，因交流负载线比直流负载线要陡，所以放大器动态范围要变小，如前图所示。
当发射极接有电阻时，也会使信号动态范围变小。
要得到最佳静态工作点，还要通过调试来确定，一般用调节偏置电阻的方法来调整静态工作点。
实验名称： 三极管共射极放大电路 姓名： 学号： 三. 主要仪器设备示波器、信号发生器、晶体管毫伏表 共射电路实验板四.操作方法和实验步骤1. 静态工作点的调整和测量P.2准备工作：(1) 对照电路原理图，仔细检查电路的完整性和焊接质量。
(2) 开启直流稳压电源，将直流稳压电源的输出调整到12V ，并用万用表检测输出电压。
确认后，先关闭直流稳压电源。
(3) 将电路板的工作电源端与12V 直流稳压电源接通。
然后，开启直流稳压电源。
此时，放大电路、处于工作状态。
静态工作点的调整：调节电位器，使Q 点满足要求(I CQ ＝1.5mA)。
·直接测电流不方便，一般采用电压测量法来换算电流。
·测电压时，要充分考虑到万用表直流电压档内阻对被测电路的影响 。
三极管放大实验报告
（一）、实验目的1.对晶体三极管进行实物识别，了解它们的命名方法和主要技术指标；2.学习放大电路动态参数（电压放大倍数等）的测量方法；3.调节电路相关参数，用示波器观测输出波形，对饱和失真失真的情况进行研究；4.通过实验进一步熟悉三极管的使用方法及放大电路的研究方法。
（二）、实验原理一、三极管1. 三极管基本知识三极管，是一种电流控制电流的半导体器件·其作用是把微弱信号放大成辐值较大的电信号，也用作无触点开关。
三极管的分类方式很多，按照材料可分为硅管和锗管；按照结构可分为NPN和PNP；按照功能可分为开关管、功率管、达林顿管、光敏管等；按照功率可分为小功率管、中功率管和大功率管；按照工作频率可分为低频管、高频管和超频管；按照安装方式可分为插件三极管和贴片三极管。
三极管是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。
三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，根据排列方式的不同可将三极管分为PNP和NPN两种。
从三个区引出相应的电极，分别为基极b发射极e和集电极c。
发射区和基区之间的PN 结叫发射结，集电区和基区之间的PN结叫集电极。
基区很薄，而发射区较厚，杂质浓度大。
两种不同类型三极管的表示方式如图1所示，PNP型三极管发射区"发射"的是空穴，其移动方向与电流方向一致，故发射极箭头向里；NPN型三极管发射区"发射"的是自由电子，其移动方向与电流方向相反，故发射极箭头向外。
发射极箭头指向也是PN结在正向电压下的导通方向。
图1 不同类型三极管表示方式2．三极管放大原理（1）发射区向基区发射电子电源Ub经过电阻Rb加在发射结上，发射结正偏，发射区的多数载流子(自由电子）不断地越过发射结进入基区，形成发射极电流Ie。
同时基区多数载流子也向发射区扩散，但由于多数载流子浓度远低于发射区载流子浓度，可以不考虑这个电流，因此可以认为发射结主要是电子流。
三极管两级放大电路实验
三极管两级放大电路实验一、实验目的（1)掌握多级放大电路性能指标的测量及与单级指标之间的关系。
（2)熟悉共集电极电路的特点和作为输出级的作用。
（3)掌握多级放大电路的设计方法。
二、实验原理（1)实验电路。
实验电路如图2.10所示。
第一级为共射放大电路，后级是共集放大电路，级间采用直接耦合，因此要注意前后级静态工作点互相影响的情况。
静态点调试时，可根据具体情况做适当调整。
共集电路的特点是增益近似为1,输入电阻高，而输出电阻低，其应用非常广泛，可用作电路的输入级、输出级、中间级。
本电路中作为输出级，可增强放大电路的带负载能力。
（2)性能指标。
①电压增益Av。
两级放大电路的总增益为共射和共集电路增益的乘积。
电压增益为式中，R12为后级共集放大电路的输入电阻，有②输入电阻Ri.两级放大电路的输入电阻一般取决于第一级。
输入电阻为如果第一级为共集放大电路，则输人电阻还与第二级有关。
③输出电阻R.两级放大电路输出电阻一般取决于最后一级。
如果末级为共集放大电路，则输出电阻还与倒数第二级有关。
两级放大电路的输出电阻为三、实验设备与器件直流电源、数字万用表、数字示波器、低频波形发生器。
四、实验内容（1)测量静态工作点。
测量前后级的静态电流Icq。
若静态工作点不合适，可适当调整R1、R2或Re1。
（2)测量交流性能指标。
参照单管共射电路的测量方法，波形发生器输出1kHz、20mVpp正弦信号，接入放大器输入端vi,用示波器记录两级放大电路的输入和输出波形，测出电路的总增益、输入电阻和输出电阻。
（3)观察共集电路的作用。
拆除共集放大电路的T2和Re2,将后级负载RL和耦合电容C2接到前级T1集电极，测量前级放大器的增益。
比较单级放大和两级放大的增益，分析共集电路的作用。
五、实验步骤、数据记录及结论。
三极管共射放大电路实验[文摘]
![三极管共射放大电路实验[文摘]](https://img.taocdn.com/s3/m/397cbfd8bb0d4a7302768e9951e79b8968026892.png)
三极管共射放大电路实验[文摘]三极管是现代电力电子技术和电器技术中应用广泛的一种电子元件。
其中一种常见的三极管放大电路为共射放大电路，具有输入电阻小、输出电阻大、电压放大倍数大的特点，常用于电子放大器。
本实验采用BC547 NPN型晶体管，组成单段共射放大电路，通过实验测量分析来掌握共射放大电路的基本性能。
实验步骤：1. 利用万用表检查晶体管管脚类型，标出其发射极、晶体管基极和集电极，同时注意焊接正确。
2. 将电路连接如图所示，其中电压源UCC为6V，电阻值RC、RB、RE分别为1KΩ、22KΩ、470Ω。
接上耳机，即可开始实验。
3. 分别测量输入电压Vin和输出电压Vout，在输入电压从0到0.5V上升的过程中，记录下对应的Vout值，并在示波器上绘制Vin-Vout关系曲线。
4. 测量晶体管的直流电流，包括IE、IC、IB。
5. 确定晶体管放大倍数，即Vout/Vin。
6. 测量输出电阻值。
7. 通过理论计算和实验结果比较，分析晶体管放大电路的性能特点。
实验结果分析：根据实验结果，我们可以得出以下结论：1. Vin-Vout关系曲线的斜率为放大倍数，该电路放大倍数约为100倍。
2. 电路输出电阻值为102.5Ω，符合共射放大电路的特点。
3. 通过测量晶体管的直流电流，可以发现IE=IC+IB，符合晶体管放大电路的基本原理。
4. 通过计算和比较实验结果，我们可以发现，晶体管放大电路具有输入电阻小、输出电阻大、电压放大倍数大的优点，可以满足电路放大的需求。
总之，本实验通过实际操作和测量，成功地展示了共射放大电路的基本特点和性能，为学习和应用三极管放大电路提供了实用经验和基础。
三极管放大电路设计
开放性实验报告
（A类/B类）
项目名称：三极管放大电路设计
实验室名称：创新实验室
学生姓名：
创新实验项目报告书
实验名称
单管共射放大电路设计
日期
2011.11.26
姓名
X X
专业
电子信息工程
一、实验目的（详细指明输入输出）
1、在信号源Vpp≤1V的情况下输出幅值≥10Vpp.
2、增益≥20dB.
2）在频率小于10Hz情况，放大倍数衰减很明显，比如在6Hz情况下，输出只有8.13V，因此我们可以把耦合电容和旁路电容换得更大一些，如耦合换成470uF，旁路换成4700uF，这样可能会得到较大的改善
3）在高频区时，放大倍数同样衰减很明显，比如在2MHz情况需啊，输出也只有8.08V，这是因为器件存在极间电容和引线电容，同样的，我认为，改变静态工作点Ic，使三极管频率特性达到最佳，可以改善高频时的衰减情况
a)按照电路原理图焊接电路板，焊接电路时注意电解电容的正负极。
b)对电路板进行调试，并进行改进。
在输入Vpp=1V时，输出波形明显失真，此时，降低输入信号使Vpp=800mV.
四、实验结果（详细列出实验数据、结论分析）
1.在直流电源为15V的情况，测得静态工作点为：
VB=2.19，VE=1.44，VC=9.2，VCE=7.75
2.在输入信号VPP=800mV情况测得不同频率下空载时的输出信号
频率（Hz）
6
10
1K
1M
2M
输出Vpp
8.13
10.2
11.5
10.2
8.08
3.实验现象：在调试频率时，发现在低频和高频时，信号衰减很厉害，而且会出现截止失真的迹象，但是在中频区，信号输出Vpp=11.5，无失真.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东南大学电工电子实验中心
实验报告
课程名称：电路与电子线路实验II
第一次实验
实验名称：三极管放大电路
院（系）：吴健雄专业：信息
姓名：学号：
实验室: 金智楼502 实验组别： 6 同组人员：实验时间： 2013 年 4月 9
日
评定成绩：审阅教师：
一、实验目的及要求
1、实验目的
通过对单级晶体管低频电压放大电路的工程估算、安装和调试，掌握放大器的主要性能指标及其测试方法；
掌握双踪示波器、函数发生器、交流毫伏表、直流稳压电源的使用方法。
2、实验要求
测量静态工作点主要性能参数：ICQ集电极静态工作电流、VCEQ 晶体管压降；
测量主要动态性能参数：AV电压增益、Ri输入电阻、Ro输出电阻；
利用扫频仪观察电路的幅频特性与相频特性。
二、实验原理
放大电路的基本组成
半导体器件
输入信号源输出负载
R L
直流电源和相应的偏置电路
静态工作点的设置
集电极静态工作电流：I CQ=V RC/R C
静态工作点对电路输出失真的影响：
截止失真
Vo波形的顶部被压缩，说明Q点偏低，应增大基极偏流IBQ，即增大ICQ。
饱和失真
Vo波形的底部被削波，说明Q点偏高，应减小IBQ ，即减小ICQ 。
偏置电路的选择
用换算法测量输入电阻 Ri 和输出电阻Ro
其中，vo’和vo分别为vs不变的情况下断开和接入负载RL时的输出电压。
放大电路的频率响应
三、电路设计及仿真
1、实验电路图
实验的电路图上图所示，三极管选用9013NPN型晶体管。
Rs为采样电阻RL为负载电阻
R1为上偏置电阻R2为下偏置电阻
Rc为集电极电阻
RE为发射极电阻
C1为输入耦合电容
C2为输出耦合电容
CE为旁路电容
调节RW使静态工作点位于交流负载线的中点（VCEQ=6V），加大输入信号的幅度，使得输出波形同时出现正、反向失真，稍微减小输入信号幅度，使失真刚好消失，读出此时的输出电压峰峰值vop-p，再用万用表的DCV档测量此时RE两端的静态电压，计算出ICQ。
2、实验仿真图
根据设计的实验电路图在Multisim上画出如下仿真电路图：
四、电路测试结果
1、实际实验电路图
根据设计与仿真的电路搭建的实际电路如下图所示：
2、实验数据及结果
(1)静态工作点
已知：Rc=3K
测得：
Vcc=
V CEQ=
V CR=
求得：
集电极静态工作电流I CQ=V RC/Rc=
(2)动态性能：
a.已知：Rs=1K
测得：
Vs=40mV
Vi=
求得：
输入电阻Ri=Vi×Rs/( Vs- Vi)=
b.已知：R L=3K
测得：
Vo=
Vo’=
求得：
输出电阻Ro=(Vo’/Vo - 1) ×RL=
c.求得：电压增益Av= Vo/ Vi=≈83
(3)观察输入、输出曲线
将输入、输出两端分别接入示波器，利用AC耦合观察正弦曲线，如下图所
示：
可以看出输入、输出端的电压存在着相位差，但都为正弦曲线分布且没有失真现象产生，利用示波器也可测得输入电压与输出电压。
(4)观察幅频、相频曲线
在不接信号源的条件下将输入输出端接入扫频仪进行扫描，得到下图：
可以看到实际扫描的结果与理论图象不相符，经过同学讨论以及老师的对仪器的检查，发现扫频仪出了问题。
待扫频仪修理后继续测量观察。
五、实验总结
在本次实验中，我学到了好多细节的东西。
首先，比如在上偏置串接一个R1，就是为了保护电路，当滑动变阻器调至最小时保护电路防止短路。
其次，元件参数的选取也是需要注意的，例如R1和R2阻值的选取，如果R1和R2阻值选的过小，会使输入电阻减小；
而
L
11
12
11
2[(////]2[]
be S i S
f
R R r R C R R C
ππ
==
++
）
，可以看到下限频率会增大，所以参
数的选择是至关重要的。
通过本次试验，我们利用9013NPN型晶体管以及电容、电阻搭建了三极管放大电路，并测量了其静态工作点的参数；同时还对动态参数进行测量，最后求得了输入、输出电阻以及电压增益；另外，还利用示波器观察了输入、输出电压的双踪正弦图，利用扫频仪扫描出电路的幅频曲线与相频曲线。
实验中，了解了三极管的使用以及三极管放大电路的静态工作点、动态参数的计算，最后还熟悉了扫频仪的操作。
问题思考：负反馈对放大器性能的影响有哪些
答：
1、使放大倍数降低，从而可以增大带宽；
2、提高放大器的稳定性；
3、减少输出失真和噪声；
4、调节输入和输出阻抗，其中并联负反馈降低输入阻抗，串联负反馈提高输入
阻抗，电压负反馈降低输出阻抗，电流负反馈提高输出阻抗。
