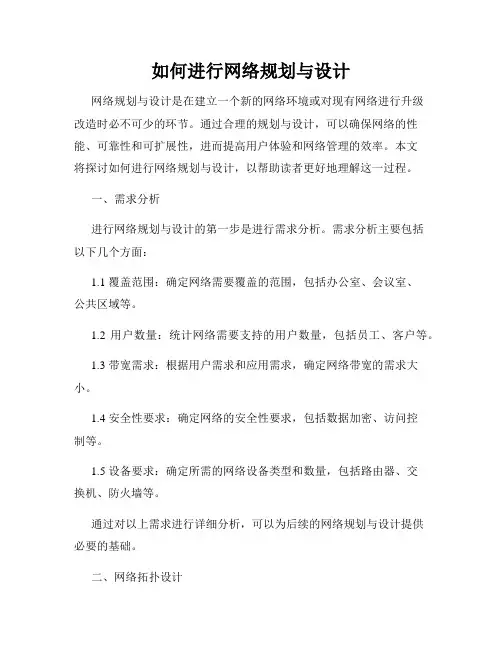

如何进行网络规划与设计网络规划与设计是在建立一个新的网络环境或对现有网络进行升级改造时必不可少的环节。
通过合理的规划与设计，可以确保网络的性能、可靠性和可扩展性，进而提高用户体验和网络管理的效率。
本文将探讨如何进行网络规划与设计，以帮助读者更好地理解这一过程。
一、需求分析进行网络规划与设计的第一步是进行需求分析。
需求分析主要包括以下几个方面：1.1 覆盖范围：确定网络需要覆盖的范围，包括办公室、会议室、公共区域等。
1.2 用户数量：统计网络需要支持的用户数量，包括员工、客户等。
1.3 带宽需求：根据用户需求和应用需求，确定网络带宽的需求大小。
1.4 安全性要求：确定网络的安全性要求，包括数据加密、访问控制等。
1.5 设备要求：确定所需的网络设备类型和数量，包括路由器、交换机、防火墙等。
通过对以上需求进行详细分析，可以为后续的网络规划与设计提供必要的基础。
二、网络拓扑设计在进行网络规划与设计之前，需要确定网络的拓扑结构。
拓扑结构是指网络中各个设备之间的连接方式。
常见的拓扑结构包括星型、总线型、环型、网状型等。
2.1 星型拓扑星型拓扑是指将所有的网络设备都连接到一个中央设备（如交换机）上。
这种拓扑结构具有易于扩展、管理和维护的特点，适用于中小型网络。
2.2 总线型拓扑总线型拓扑是指将所有的网络设备都连接到一个共享的传输介质上。
这种拓扑结构具有简单、廉价的特点，适用于小型网络。
2.3 环型拓扑环型拓扑是指将网络设备之间形成一个环状连接。
这种拓扑结构具有高可靠性和冗余性的特点，适用于大型网络。
2.4 网状型拓扑网状型拓扑是指所有的网络设备之间都直接连接的一种拓扑结构。
这种拓扑结构具有高可靠性和灵活性的特点，适用于复杂的网络环境。
根据实际需求和网络规模，选择合适的拓扑结构进行网络设计。
三、IP地址规划IP地址规划是网络规划与设计中的重要环节。
IP地址是互联网通信的基础，合理的IP地址规划可以提高网络的可管理性和可扩展性。
信息系统的网络拓扑设计与规划
信息系统的网络拓扑设计与规划网络拓扑是指由一组网络设备和连接方式所构成的物理结构，用于实现信息传输和资源共享。
而网络拓扑设计与规划则是指在建立或优化信息系统时，根据特定需求和目标，选择合适的网络拓扑结构，并进行合理布局的过程。
本文将探讨信息系统的网络拓扑设计与规划的重要性、常见的网络拓扑结构及其特点，以及如何进行网络拓扑设计与规划。
一、信息系统的网络拓扑设计与规划的重要性在建立或优化信息系统时，合理的网络拓扑设计与规划对系统的性能和稳定性起着关键作用。
以下是其重要性的几个方面：1. 提高网络性能：通过合理的网络拓扑设计，可以减少网络的延迟、提高传输速度，从而提高系统的整体性能。
2. 提高系统可靠性：恰当的网络拓扑设计可以提供冗余路径，当某个路径出现故障时，网络可以自动切换到备用路径，从而保证系统的可靠性。
3. 提高系统安全性：优化的网络拓扑设计可以提供更好的网络安全策略，通过划分不同的网络区域，限制内部和外部的网络访问，加强对网络安全的管理和控制。
4. 便于系统扩展：良好的网络拓扑设计能够提供更好的可伸缩性，系统可以根据需要进行扩展，满足未来的业务需求。
二、常见的网络拓扑结构及其特点在进行网络拓扑设计时，可以选择不同的网络拓扑结构来满足特定的需求和目标。
以下是几种常见的网络拓扑结构及其特点：1. 星型拓扑：所有的节点都连接到一个中心节点，中心节点负责中转和数据交换。
这种拓扑结构易于管理和维护，故障节点对其他节点的影响较小，但中心节点可能成为单点故障。
2. 总线型拓扑：所有节点都连接到一个共享的主干线，节点通过发送数据包的方式实现通信。
该结构简单、成本较低，但节点过多时会导致信号衰减和冲突增多。
3. 环型拓扑：所有节点通过一个环形链路相互连接，数据沿着环形链路传递。
该结构没有中心节点，对节点数量的限制较小，但节点过多时，信号传输延迟可能增加。
4. 网状拓扑：所有节点通过多个连接相互关联，形成了一个复杂的网络结构。
如何进行有效的网络架构规划与优化
如何进行有效的网络架构规划与优化网络架构规划与优化是确保网络系统高效运行的重要环节，它关乎着组织的信息流畅性和业务的顺利进行。
本文将从规划和优化两个方面讨论如何进行有效的网络架构规划与优化。
一、网络架构规划网络架构规划是指在组织内部，对网络系统进行整体设计和布局，确保其能够满足组织的业务需求。
以下是进行网络架构规划的几个关键步骤：1. 了解业务需求首先，我们需要全面了解组织的业务需求，包括数据传输量、用户数量、访问模式等等。
只有清楚了解了业务需求，才能建立起合适的网络架构。
2. 制定网络拓扑结构网络拓扑结构决定了网络的布线方式和连接方式。
对于小型组织，可以选择星型或总线型拓扑结构；对于大型组织，可以选择树状、网状或混合拓扑结构。
在制定网络拓扑结构时，需要考虑到组织内部的办公环境和布线条件。
3. 选择网络设备根据业务需求和网络拓扑结构，选择合适的网络设备，如路由器、交换机、防火墙等。
在选择网络设备时，要考虑设备的性能、可靠性、扩展性和兼容性等因素。
4. 划分网络子网根据组织的业务需求和安全要求，将网络划分为不同的子网。
每个子网可以设置独立的IP地址段和子网掩码，以实现对不同部门或区域的管理和控制。
5. 配置网络安全策略网络安全是网络架构规划中不可忽视的重要环节。
合理配置网络安全策略，如访问权限控制、数据加密、入侵检测等，可以有效保护组织的信息安全。
二、网络架构优化网络架构优化是在网络系统已经建立的基础上，针对网络性能和效率方面的问题，对网络进行调整和改进。
以下是进行网络架构优化的几个关键步骤：1. 监测网络性能通过使用网络监测工具，全面监测网络的性能指标，包括带宽利用率、延迟、丢包率等。
准确了解网络的性能状况，可以为后续的优化工作提供依据。
2. 优化网络拓扑根据网络性能监测的结果，对网络拓扑进行调整和改进。
可以通过增加带宽、调整设备位置、优化网络布线等方式提升网络的性能。
3. 优化网络设备配置合理配置网络设备的参数和选项，如路由器的路由策略、交换机的VLAN设置等，可以提高网络的性能和稳定性。
校园网络拓扑结构规划方案
校园网络拓扑结构规划方案引言随着信息技术的迅速发展和普及，在现代校园中，网络已经成为了学生和教职员工学习和办公不可或缺的工具。
为了满足校园内各个区域的需求，一个合理的校园网络拓扑结构规划方案显得尤为重要。
本文将针对校园网络拓扑结构的规划进行探讨，旨在提高网络通信效率和稳定性，满足校园内各类用户的需求。
1. 校园网络需求分析在制定校园网络拓扑结构规划方案之前，需要先进行校园网络需求的分析，以了解各类用户的需求和网络应用的特点。
1.1 学生用户需求学生用户是校园网络的重要组成部分，他们主要使用网络进行学习、娱乐和社交活动。
他们需要稳定、高速的网络连接，以方便获取教育资源、参与在线课程和交流学术问题。
1.2 教职员工需求教职员工需要通过网络进行教学、科研和管理工作。
他们经常需要上传和下载大量教学资源、参与远程会议、进行论文撰写等。
因此，他们需要稳定、高速且安全的网络连接。
1.3 行政部门需求行政部门需要使用网络进行日常办公管理、信息共享和决策支持。
他们需要一个能够满足大量用户同时在线的网络，确保高效的办公工作。
2. 校园网络拓扑结构的规划校园网络拓扑结构规划是指根据校园的特点和需求，设计出一个合理的网络架构，以实现高效、稳定的通信。
2.1 核心层核心层是整个校园网络的中枢，负责将各个分区的网络连接起来，并提供高速、可靠的数据传输。
在核心层中，应部署高性能的交换机和路由器，以满足大规模数据传输的需求。
2.2 汇聚层汇聚层连接核心层和分布层，负责将各个分区的流量聚合，充分利用带宽资源。
在汇聚层中，应设置多个冗余连接，以提高网络的可靠性和冗余性。
2.3 分布层分布层是连接各个分区的桥梁，负责将核心和汇聚层的数据传输到相应的分区。
在分布层中，应设置适当数量的交换机和路由器，以满足各个分区的特定需求。
2.4 接入层接入层是连接用户设备和分布层的接口，负责将用户设备的流量引导到相应的分布层。
接入层应部署多个接入交换机，以支持大规模用户接入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

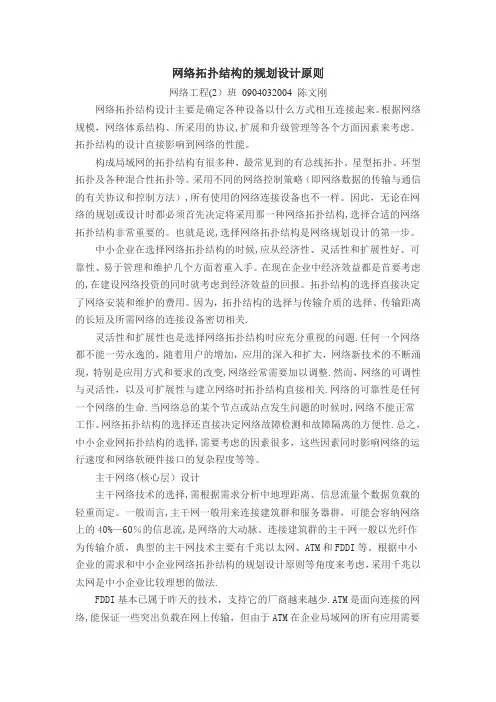

网络拓扑结构的规划设计原则
网络工程（2）班0904032004 陈文刚
网络拓扑结构设计主要是确定各种设备以什么方式相互连接起来。
根据网络规模，网络体系结构、所采用的协议，扩展和升级管理等各个方面因素来考虑。
拓扑结构的设计直接影响到网络的性能。
构成局域网的拓扑结构有很多种，最常见到的有总线拓扑、星型拓扑、环型拓扑及各种混合性拓扑等。
采用不同的网络控制策略(即网络数据的传输与通信的有关协议和控制方法)，所有使用的网络连接设备也不一样。
因此，无论在网络的规划或设计时都必须首先决定将采用那一种网络拓扑结构，选择合适的网络拓扑结构非常重要的。
也就是说，选择网络拓扑结构是网络规划设计的第一步。
中小企业在选择网络拓扑结构的时候，应从经济性、灵活性和扩展性好、可靠性、易于管理和维护几个方面着重入手。
在现在企业中经济效益都是首要考虑的，在建设网络投资的同时就考虑到经济效益的回报。
拓扑结构的选择直接决定了网络安装和维护的费用。
因为，拓扑结构的选择与传输介质的选择、传输距离的长短及所需网络的连接设备密切相关。
灵活性和扩展性也是选择网络拓扑结构时应充分重视的问题。
任何一个网络都不能一劳永逸的，随着用户的增加，应用的深入和扩大，网络新技术的不断涌现，特别是应用方式和要求的改变，网络经常需要加以调整。
然而，网络的可调性与灵活性，以及可扩展性与建立网络时拓扑结构直接相关。
网络的可靠性是任何一个网络的生命。
当网络总的某个节点或站点发生问题的时候时，网络不能正常工作。
网络拓扑结构的选择还直接决定网络故障检测和故障隔离的方便性。
总之，中小企业网拓扑结构的选择，需要考虑的因素很多，这些因素同时影响网络的运行速度和网络软硬件接口的复杂程度等等。
主干网络(核心层)设计
主干网络技术的选择，需根据需求分析中地理距离、信息流量个数据负载的轻重而定。
一般而言，主干网一般用来连接建筑群和服务器群，可能会容纳网络上的40%-60%的信息流，是网络的大动脉。
连接建筑群的主干网一般以光纤作为传输介质，典型的主干网技术主要有千兆以太网、ATM和FDDI等。
根据中小企业的需求和中小企业网络拓扑结构的规划设计原则等角度来考虑，采用千兆以太网是中小企业比较理想的做法。
FDDI基本已属于昨天的技术，支持它的厂商越来越少。
ATM是面向连接的网络，能保证一些突出负载在网上传输，但由于ATM在企业局域网的所有应用需要
ELAN仿真来实现，不仅技术难度大，且带宽效率低，已证明不适合做企业网络，但如果单建网单位对实时传输要求极高，也可以考虑选用。
根据中小企业的建网规模，对经费比较紧张的企业，可以采用100 BASE-FX，即用光传输介质上快速以太网。
端口价格低，对光缆要求不高。
是一种非常经济的选择。
主干网的焦点是核心交换机(或路由器)。
如果考虑提供较高的可用性，而且经费允许，主干网可采用双星(树)结构，即采用两台同样的交换机，与接入层/分布层交换机分别连接。
双星结构解决了单点故障失效问题，不仅抗毁性强，而且通过采用较新的链路聚合技术，例如快速以太网的FEC、千兆以太网的GEC等技术，则可以通过允许每条冗余连接链路实现负载分担。
千兆以太网一般采用光缆作为传世介质。
多种波长的单模和多模光纤分别用于不同的场合和距离。
由于企业建筑群布线路径复杂的特殊性，一般直线距离超过300M的建筑群之间的千兆以太网线路就必须要用单模光纤。
单模光纤本身不贵，昂贵的是光端口及组件。
在企业中，经常会根据需要对骨干网及核心交换机改善设计或对旧网经行升级改造的技术，如：FEC/GEC(快速以太网/千兆以太网链路聚合技术)、CGMP(分组管理协议)、GBIC(千兆位集成电路)、HSRP(热等待路由协议)。
分布层/接入层设计
中小企业网络中分布层的存在与否，取决于外围网采用的扩充互联方法。
当建筑物内信息点较多(如，220个)超出一台交换机所容纳的端口密度，而不得不增加交换机扩充端口密度时，如果采用级联方式，即将一组固定端口交换机上联到一台背板宽带和性能较好的二级交换机上，再由二级交换机上联到主干;如果采用多个并行交换机堆叠方式扩充端口密度，其中一台交换机上联，则网络中就有接入层，没有分布层。
要不要分布层，采用级连还是堆叠，要看网络信息流的特点，堆叠体内能够有充足的宽带保证，适合本地(楼宇内)信息流密集、全局信息负载相对较轻的情况;级连适宜于全网信息流较平均的场合，且分布层交换机大都具有组播和初级QoS(服务质量)管理能力，适合处理一些突发的重负载(如VOD视频点播)，但增加分布层的同时也会使成本提高。
分布层/接入层一般采用100BASE-T(X)快速(交换式)以太网，采用
10/100Mbit/s自动适宜传输速率到桌面计算机。
传输介质则基本上是双绞线。
接入层交换机可选择的产品很多，但是一定要注意接入层交换机必须支持1~2
个光端口模块，必须支持堆叠，如果主干网为千兆以太网，接入层交换机还必须支持GBE模块。
远程接入访问的规划设计
在企业中，由于布线系统费用与实现上的限制，对于零散的远程用户接入，利用PSTM市话网络进行远程拨号访问几乎是唯一的经济、简便的选择。
远程拨号访问需要规划远程访问服务器和Modem设备，并申请一组中继线(企业内部有PABX电话交换机则最好)。
由于整个网络中惟一的窄宽设备，这一部分在未来的网络中可能会逐步减少使用。
远程访问服务器(RAS)和Modem组的端口数目一一对应，一般按一个端口支持20个用户计算来配置。
总结
在网络拓扑结构的方案设定后，进一步具体化的时候就需要考虑网络结点的规模设计，理论上采用排对论等数学工具进行设计，但是实际中往往采用类比法。
中小企业网络拓扑规划设计中根据主干网拓扑结构，确定分组交换结点位置、设备、结点间传输介质，包括网络协议，确定结点间实现的协议、结点数目、数据流量和传输速率。
在设计中要充分考虑到网络管理的需要，在结点中加载符合国际标准的网管模块，以实现对全网的监视和动态检测。
