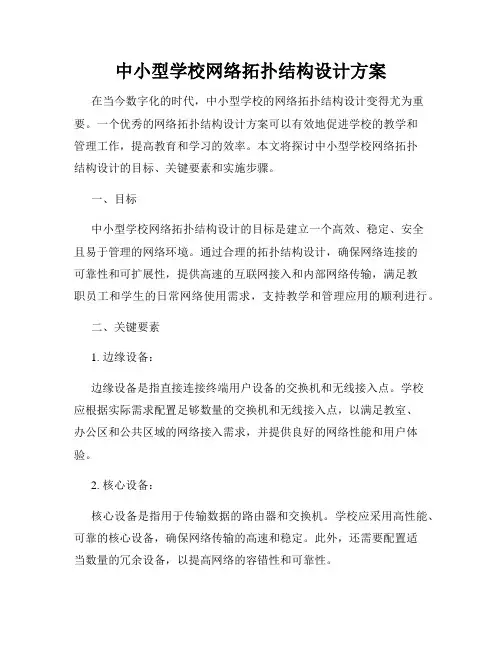

中小型学校网络拓扑结构设计方案在当今数字化的时代，中小型学校的网络拓扑结构设计变得尤为重要。
一个优秀的网络拓扑结构设计方案可以有效地促进学校的教学和管理工作，提高教育和学习的效率。
本文将探讨中小型学校网络拓扑结构设计的目标、关键要素和实施步骤。
一、目标中小型学校网络拓扑结构设计的目标是建立一个高效、稳定、安全且易于管理的网络环境。
通过合理的拓扑结构设计，确保网络连接的可靠性和可扩展性，提供高速的互联网接入和内部网络传输，满足教职员工和学生的日常网络使用需求，支持教学和管理应用的顺利进行。
二、关键要素1. 边缘设备：边缘设备是指直接连接终端用户设备的交换机和无线接入点。
学校应根据实际需求配置足够数量的交换机和无线接入点，以满足教室、办公区和公共区域的网络接入需求，并提供良好的网络性能和用户体验。
2. 核心设备：核心设备是指用于传输数据的路由器和交换机。
学校应采用高性能、可靠的核心设备，确保网络传输的高速和稳定。
此外，还需要配置适当数量的冗余设备，以提高网络的容错性和可靠性。
3. 网络安全：网络安全是中小型学校网络拓扑结构设计中不可忽视的关键要素。
学校应配置防火墙、入侵检测与防御系统、虚拟专用网络等安全设备和措施，保护网络免受网络攻击、数据泄露和未经授权的访问。
4. 管理与监控：学校网络拓扑结构设计还应考虑网络管理与监控的要求。
通过配置网络管理软件和监控设备，可以实时监控网络状态、检测故障并进行及时处理，提高网络的可管理性和可维护性。
三、实施步骤1. 网络规划：在实施网络拓扑结构设计前，学校应进行网络规划。
根据学校的布局和需求，确定各个楼宇的网络接入点、核心设备的位置和布线方案。
同时，还应根据预算和未来的扩展需求，选择合适的设备和技术。
2. 设备配置：根据网络规划，配置边缘设备和核心设备。
确保交换机和无线接入点的数量足够，能够满足教师、学生和工作人员的网络接入需求。
同时，选择合适的核心设备，配置冗余设备，以提高网络的可用性和可靠性。
公司局域网的拓扑设计与架构
分支机构连接方案：采用MPLS VPN技术，确保总部与两个外地分支机构之间的安全可靠连接。MPLS VPN不仅能提供高效的数据传输，还能实现分支机构与总部之间的资源共享和业务协同。
优点：数据传输稳定：环形网络中，数据沿环路传输，减少了碰撞和冲突，传输较为稳定。适合小规模网络：由于结构简单，适合节点数量较少的小型网络。
缺点：一个节点出现故障会影响整体，故障排查和修复较为复杂。扩展性差：添加新的节点需要重新配置整个网络，扩展性较差。
2.2.4
树形网络是一种层次结构，根节点连接到一层或多层的子节点，每个节点可以有多个子节点。树形结构常用于大型企业或校园网络中。
网络规模：公司内需连接的节点数量，包括计算机、服务器、打印机等设备。
性能需求：评估公司对网络性能的具体需求，包括数据传输速率、延迟时间、带宽等。
可靠性和可用性：确保网络具备高度的可靠性和可操作性，避免单点故障，提升容错能力。
成本控制：在满足需求的前提下，控制网络建设和维护成本，提升投资回报率。
扩展性：考虑网络未来的扩展需求，设计具有良好扩展性的网络结构。
关键字：局域网，拓扑设计，华为设备，IP地址规划，VLAN划分，路由策略
第
1.1
随着信息技术的快速发展，局域网（Local Area Network，LAN）在企业内部信息传递和资源共享中的作用愈发重要。一个高效、可靠的局域网不仅能够提高企业的运营效率，还能保障数据的顺畅传输和资源的合理分配。尤其在中小型企业中，局域网的建设对于提升企业竞争力具有重要意义。
优点：高可靠性：多个连接路径可以提高网络的可靠性。成本较低：相比全网状网络，部分网状网络的布线和设备成本较低。
课程设计网络拓扑图设计

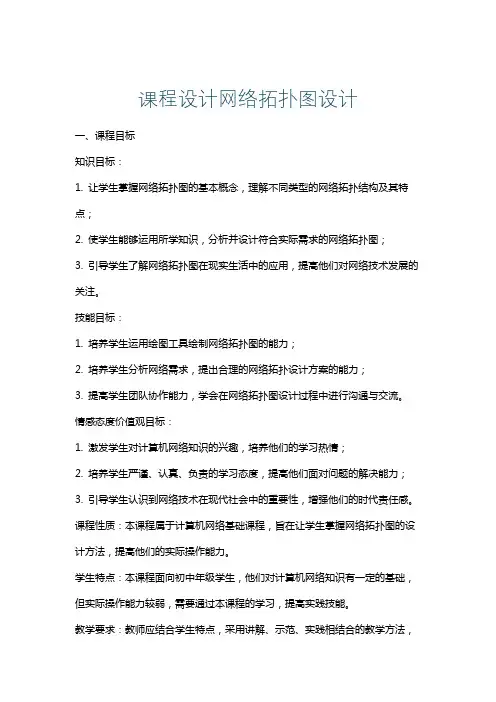

课程设计网络拓扑图设计一、课程目标知识目标：1. 让学生掌握网络拓扑图的基本概念，理解不同类型的网络拓扑结构及其特点；2. 使学生能够运用所学知识，分析并设计符合实际需求的网络拓扑图；3. 引导学生了解网络拓扑图在现实生活中的应用，提高他们对网络技术发展的关注。
技能目标：1. 培养学生运用绘图工具绘制网络拓扑图的能力；2. 培养学生分析网络需求，提出合理的网络拓扑设计方案的能力；3. 提高学生团队协作能力，学会在网络拓扑图设计过程中进行沟通与交流。
情感态度价值观目标：1. 激发学生对计算机网络知识的兴趣，培养他们的学习热情；2. 培养学生严谨、认真、负责的学习态度，提高他们面对问题的解决能力；3. 引导学生认识到网络技术在现代社会中的重要性，增强他们的时代责任感。
课程性质：本课程属于计算机网络基础课程，旨在让学生掌握网络拓扑图的设计方法，提高他们的实际操作能力。
学生特点：本课程面向初中年级学生，他们对计算机网络知识有一定的基础，但实际操作能力较弱，需要通过本课程的学习，提高实践技能。
教学要求：教师应结合学生特点，采用讲解、示范、实践相结合的教学方法，使学生在掌握理论知识的基础上，提高实际操作能力。
同时，注重培养学生的团队协作和沟通能力，为他们的未来学习和工作打下坚实基础。
通过本课程的学习，学生能够具备独立设计网络拓扑图的能力，为后续计算机网络课程的学习奠定基础。
二、教学内容1. 网络拓扑图基本概念：介绍网络拓扑图的定义、作用及其在计算机网络中的应用。
教材章节：《计算机网络》第二章第二节2. 网络拓扑结构类型：讲解总线型、星型、环型、网状等常见网络拓扑结构的特点及优缺点。
教材章节：《计算机网络》第二章第三节3. 网络拓扑图绘制工具：介绍常用的网络拓扑图绘制工具，如Visio、Cisco Packet Tracer等。
教材章节：《计算机网络》第二章第四节4. 网络拓扑图设计方法：讲解如何根据实际需求设计网络拓扑图，包括分析网络需求、选择合适的拓扑结构、绘制拓扑图等步骤。
网络拓扑设计方案

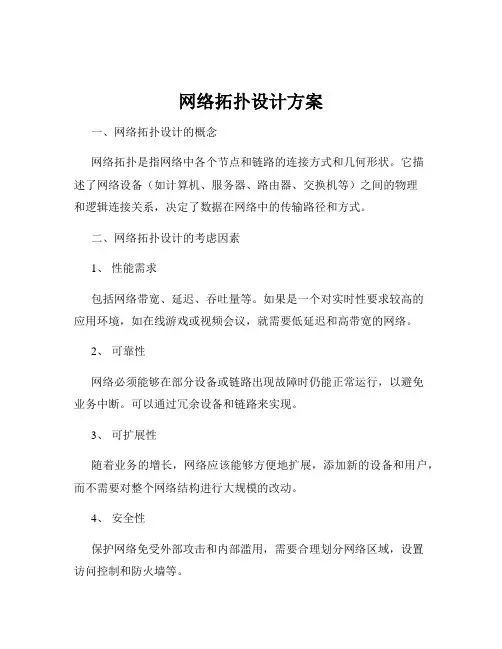

网络拓扑设计方案一、网络拓扑设计的概念网络拓扑是指网络中各个节点和链路的连接方式和几何形状。
它描述了网络设备（如计算机、服务器、路由器、交换机等）之间的物理和逻辑连接关系，决定了数据在网络中的传输路径和方式。
二、网络拓扑设计的考虑因素1、性能需求包括网络带宽、延迟、吞吐量等。
如果是一个对实时性要求较高的应用环境，如在线游戏或视频会议，就需要低延迟和高带宽的网络。
2、可靠性网络必须能够在部分设备或链路出现故障时仍能正常运行，以避免业务中断。
可以通过冗余设备和链路来实现。
3、可扩展性随着业务的增长，网络应该能够方便地扩展，添加新的设备和用户，而不需要对整个网络结构进行大规模的改动。
4、安全性保护网络免受外部攻击和内部滥用，需要合理划分网络区域，设置访问控制和防火墙等。
5、成本包括设备采购成本、安装维护成本等。
在满足需求的前提下，应尽量控制成本。
三、常见的网络拓扑结构1、星型拓扑以一个中央节点（如交换机或集线器）为中心，其他节点通过单独的链路与之相连。
优点是易于管理和监控，故障隔离容易；缺点是中央节点故障可能导致整个网络瘫痪。
2、总线型拓扑所有节点通过一条共享的总线进行通信。
优点是成本低，结构简单；缺点是总线故障会影响整个网络，且随着节点数量增加，性能下降。
3、环型拓扑节点通过环形链路连接，数据沿着一个方向传输。
优点是简单，易于实现；缺点是单点故障会影响整个网络，且重新配置困难。
4、树型拓扑是一种分层结构，类似于树的形状。
优点是易于扩展，故障隔离相对容易；缺点是对根节点的依赖较大。
5、网状拓扑节点之间存在多条链路，形成复杂的连接。
优点是可靠性高，容错性强；缺点是成本高，配置复杂。
四、网络拓扑设计示例假设我们要为一个拥有 50 名员工的小型企业设计网络拓扑。
该企业有行政、销售、研发三个部门，每个部门有自己的办公区域。
1、核心层在企业的机房中放置一台高性能的三层交换机作为核心交换机，负责整个网络的数据交换和路由。
河北科技大学网络拓扑设计方案

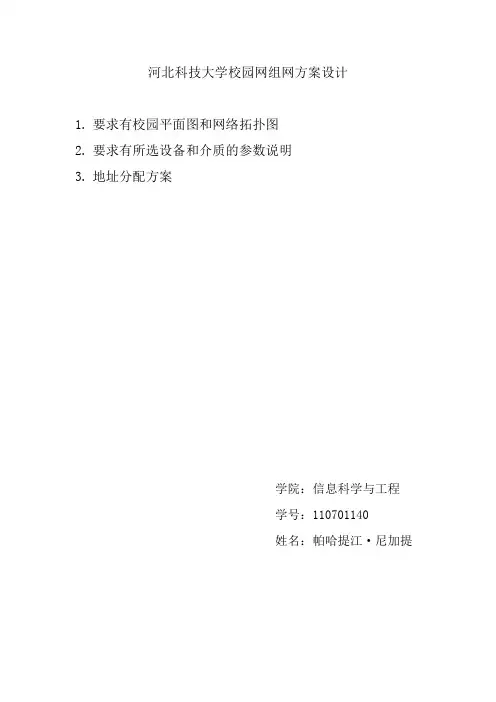

河北科技大学校园网组网方案设计1. 要求有校园平面图和网络拓扑图2. 要求有所选设备和介质的参数说明3. 地址分配方案学院：信息科学与工程学号：110701140姓名：帕哈提江·尼加提所选设备和介质的参数说明●设备与介质的参数介质：本次设计方案中主要用了两种传输介质。
其一，是1000Base-LX ；其二，是1000Base-T 。
（1000BASE有五种传输介质标准：1000BASE-LX、1000BASE-SX、1000BASE-CX、1000BASE-ZX、1000BASE-T。
）1.1000Base-LX1000BASE-LX对应于802.3z标准，既可以使用单模光纤也可以使用多模光纤。
1000BASE-LX所使用的光纤主要有：62.5μm多模光纤、50μm多模光纤和9μm单模光纤。
其中使用多模光纤的最大传输距离为550m，使用单模光纤的最大传输距离为3千米。
1000BASE-LX采用8B/10B编码方式。
考虑到本校校园较大，从核心交换机到汇聚层各交换机之间可能性距离较长，所以本方案中用的1000BASE-LX选用单模光纤。
2.1000Base-T是最新的以太网技术，它是1999年6月被ieee标准化委员会批准的。
这项技术是设计用来在现有的5类铜线，这种目前被最广泛安装的lan结构上提供1000mbps的速度。
它是为了在现有的网络上满足对带宽急剧膨胀的需求而提出的，这种需求是实现新的网络应用和在网络边缘增加交换机的结果。
1000BASE-T使用非屏蔽双绞线作为传输介质传输的最长距离是100米。
1000BASE-T不支持8B/10B编码方式，而是采用更加复杂的编码方式。
1000BASE-T的优点是用户可以在原来100BASE-T的基础上进行平滑升级到1000BASE-T。
本次方案中1000BASE-T主要用在接入层与汇聚层的连接中。
距离不超过100米，而且能够提供1000mbps的宽带，性价比高，所以选其作为介质。
校园网拓扑设计方案
校园网拓扑设计方案在当今信息时代，校园网已成为高校师生学习、生活和交流的重要平台。
一个稳定、高效的校园网拓扑设计方案对于学校的教学与管理至关重要。
本文将探讨一种综合考虑性能、安全和可扩展性的校园网拓扑设计方案。
一、总体设计方案校园网拓扑设计方案应该基于学校的网络规模、带宽需求和安全要求。
基于此，建议采用三层分层网络结构，包括核心层、汇聚层和接入层。
1. 核心层：核心层是整个校园网的中枢，承担着数据的交换和路由功能。
建议采用冗余设计，至少部署两台核心交换机，以提高可靠性和冗余度。
核心层交换机之间采用冗余链路相连，使用动态路由协议实现快速的数据传输和故障切换。
2. 汇聚层：汇聚层是将各个学院、部门等的局域网连接到核心层的汇聚点，起到流量聚合和分发的作用。
每个汇聚层交换机连接多个接入层交换机，并在不同的虚拟局域网（VLAN）之间进行隔离，确保数据的安全性。
此外，汇聚层交换机应支持多个上联口，以满足带宽需求，并采用链路聚合技术提高链路的可用性和带宽利用率。
3. 接入层：接入层是将终端设备（如电脑、手机等）连接到校园网的入口。
每个教室、办公室等地点应该部署一个接入层交换机，通过光纤或者以太网电缆将终端设备接入校园网。
为了提高网络的可用性和安全性，建议采用802.1x认证技术，限制未经授权的设备接入网络。
二、无线网络拓扑设计随着移动设备的普及，校园网中的无线网络也变得越来越重要。
为了满足师生的移动办公和学习需求，建议在校园网中部署无线接入点（AP）。
1. 分布式部署：为了获得更好的无线网络覆盖范围和性能，应该将无线接入点均匀地分布在校园各个重要区域，如教学楼、图书馆和学生宿舍等地。
2. 频道规划：无线接入点之间的频道设置应该合理规划，以减少干扰和重叠。
建议使用自动频段选择（DFS）功能，以自动选择频道，并检测和避免与其他设备的冲突。
3. 客户端负载均衡：为了避免部分接入点负载过高，影响无线网络性能，可以使用客户端负载均衡技术。
网络拓扑优化设计方案
网络拓扑优化设计方案在当今数字化时代，网络已经成为人们生活和工作中不可或缺的一部分。
无论是企业的内部网络，还是互联网的全球网络架构，网络拓扑的设计和优化都扮演着至关重要的角色。
本文将探讨网络拓扑优化的重要性，并提供一个准确而完善的网络拓扑优化设计方案。
一、优化网络拓扑的意义拓扑是指网络中各节点及其连接方式的布局。
优化网络拓扑可以带来许多重要的好处：1. 提高性能：通过合理的拓扑优化，可以减少网络延迟和包丢失率，提高数据传输的效率和速度。
2. 增强可靠性：合理的拓扑设计可以实现冗余路径和备份连接，以应对硬件故障或网络中断，确保网络的高可用性和容错性。
3. 降低成本：通过优化网络拓扑，可以减少硬件设备的数量和复杂性，节省资金和维护成本。
4. 简化管理：优化的网络拓扑可以简化网络管理和故障排除，降低管理人员的负担，提高效率。
二、设计网络拓扑的基本原则在优化网络拓扑时，以下原则应被遵循：1. 可扩展性：拓扑设计应具备良好的可扩展性，能够适应未来网络规模的变化和增长。
2. 冗余和容错：设计需要考虑冗余路径和备份连接，以确保网络的可靠性和容错性。
3. 简单性：拓扑设计应尽量简化，避免过渡复杂性，以降低维护成本和管理负担。
4. 性能优化：网络拓扑应通过合适的连接方式和设备配置，以获得最佳的网络性能。
三、基于以上原则，我们提出了以下网络拓扑优化设计方案：1. 核心交换机的位置：核心交换机应放置在网络拓扑的中心位置，能够以高速连接所有子网，并处理大量的数据流量。
2. 分布式拓扑：采用分布式拓扑结构，以避免单点故障和提高系统的可靠性。
可以将网络划分为多个区域，每个区域配备独立的核心交换机和边缘设备。
3. 冗余路径：为了提高网络的可靠性，可以设计多条冗余路径，并使用动态路由协议来实现自动故障转移和负载均衡。
4. 隔离关键设备：关键设备如服务器和网络存储设备应独立设置，以避免其他设备对其性能产生负面影响。
5. VLAN划分：使用虚拟局域网（VLAN）划分不同功能和安全等级的设备，以提高网络的隔离性和安全性。
校园网络拓扑结构规划方案
校园网络拓扑结构规划方案引言随着信息技术的迅速发展和普及，在现代校园中，网络已经成为了学生和教职员工学习和办公不可或缺的工具。
为了满足校园内各个区域的需求，一个合理的校园网络拓扑结构规划方案显得尤为重要。
本文将针对校园网络拓扑结构的规划进行探讨，旨在提高网络通信效率和稳定性，满足校园内各类用户的需求。
1. 校园网络需求分析在制定校园网络拓扑结构规划方案之前，需要先进行校园网络需求的分析，以了解各类用户的需求和网络应用的特点。
1.1 学生用户需求学生用户是校园网络的重要组成部分，他们主要使用网络进行学习、娱乐和社交活动。
他们需要稳定、高速的网络连接，以方便获取教育资源、参与在线课程和交流学术问题。
1.2 教职员工需求教职员工需要通过网络进行教学、科研和管理工作。
他们经常需要上传和下载大量教学资源、参与远程会议、进行论文撰写等。
因此，他们需要稳定、高速且安全的网络连接。
1.3 行政部门需求行政部门需要使用网络进行日常办公管理、信息共享和决策支持。
他们需要一个能够满足大量用户同时在线的网络，确保高效的办公工作。
2. 校园网络拓扑结构的规划校园网络拓扑结构规划是指根据校园的特点和需求，设计出一个合理的网络架构，以实现高效、稳定的通信。
2.1 核心层核心层是整个校园网络的中枢，负责将各个分区的网络连接起来，并提供高速、可靠的数据传输。
在核心层中，应部署高性能的交换机和路由器，以满足大规模数据传输的需求。
2.2 汇聚层汇聚层连接核心层和分布层，负责将各个分区的流量聚合，充分利用带宽资源。
在汇聚层中，应设置多个冗余连接，以提高网络的可靠性和冗余性。
2.3 分布层分布层是连接各个分区的桥梁，负责将核心和汇聚层的数据传输到相应的分区。
在分布层中，应设置适当数量的交换机和路由器，以满足各个分区的特定需求。
2.4 接入层接入层是连接用户设备和分布层的接口，负责将用户设备的流量引导到相应的分布层。
接入层应部署多个接入交换机，以支持大规模用户接入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
耐火材料有限公司网络系统集成
设
计
方
案
2009年5月
目录
1.项目概述 (2)
1.1项目背景 (3)
1.2设计原则 (3)
1.3设计内容 (3)
1.5设计标准与规范 (4)
2.网络设计 (4)
2.1网络设计 (4)
2.2网络拓扑 (5)
3、设备介绍： (5)
3.1、Cisco Catalyst 3750-E系列交换机 (5)
3.2、Cisco® Catalyst® 2960系列智能以太网交换机 (9)
3.3、Cisco® 2800系列集成多业务路由器 (10)
4、鞍钢维苏威耐火材料有限公司网络系统产品清单 (15)
1.项目概述
1.1项目背景
根据鞍钢维苏威耐火材料有限公司的实际网络需求，在整个网络的建设中，应采用先进的技术和设备，建成一个高效、实用、可靠、安全，能够实现企业内部、与INTERNET之间的数据、音频、VOD信息传输，具备虚拟局域网管理、高扩展性和完善管理功能的厂区办公网络。
智能化系统按国家《智能建筑设计标准》甲级标准设计，根据厂区内的各个楼使用的行业特点、房间用途、管理模式和设备使用环境等因素进行规划。
1.2设计原则
在整个设计过程中，我们严格遵守以下设计原则：
✧先进性：总体方案设计的设计充分参照了国际规范和标准，采用国际上成熟的模式、
先进的技术和成功的经验。
✧高性能：总体设计确保了系统具有足够的数据传输带宽，并为可预计的业务提供足
够的系统容量和提供QOS、COS服务品质。
✧可靠性、可用性、可维护性：我们在设计中将设备的可靠性、可用性、可维护性放
在了重要位置，从结构设计、设备选型、系统建设、网络管理上对整个网络运行系
统必须具备的可靠性、可用性、可维护性作出了保证，确保网络成为了一个不间断
的系统。
✧安全性：选择的设备能提供系统级的、灵活的多种安全控制机制，以支持用户建立
完善的安全管理体系。
✧扩展性：网络系统设计具有良好的可扩展性和最大的灵活性，以适应网络发展的需
要，满足当前及未来网络间数据交换的需求，又能保护原来的投资。
✧管理性：作为鞍钢维苏威耐火材料有限公司网络建设的重要的基础工程，建立完善
的运行、管理和维护手段。
1.3设计内容
我们在设计鞍钢维苏威耐火材料有限公司的网络系统的总目标是建设一个高性能、高带宽、稳定、安全的网络。
网络方案总体遵循以下原则：应用为主、保护投资、适度先进。
方案特点：
✧网络采用千兆到接入层，千兆到桌面.
✧主干实现三层的交换功能，网络具有组播、QoS等功能、核心双机热备等；
✧完善的网络安全策略实现（出口防火墙）；
✧本方案遵循应用为本、适度先进和保护投资的原则。
1.4环境条件
系统设计时考虑以下环境条件因素：
✧室内温度：0℃~40℃
✧室外温度：-10℃~50℃
✧最大相对湿度：98%
电源：
✧三相交流：380V，50Hz
✧单向交流：220V，50Hz
✧波动范围：电压±15%，频率±2%
1.5设计标准与规范
系统设计中遵循以下的国内外标准与规范：
《智能建筑设计标准》GB/T50314—2000
《建筑与建筑群综合布线系统工程设计规范》GB50311-2000
《建筑与建筑群综合布线系统工程施工和验收规范》GB50312-2000
《民用闭路监控电视系统工程技术规范》GB50198-94，建设部
《安全防范工程程序与要求》GA／T75—94
《有线电视系统工程技术规范》GB50200-94，建设部
《会议系统电视及音频的性能要求》GB／T15381－94
《民用建筑电气设计规范》JGJ/T16—92
《电气装置安装工程施工及验收规范》GBll232—92
《近距离识别卡-非接触集成电路卡标准》，ISO/IEC14443
电脑网络IEEE802.3、IEEE2.3Z、IEEE802.5、ANSIFDDI、TPDDI、FDDI、ATM等标准甲方图纸和网络系统说明
2.网络设计
2.1网络设计
在本方案中，网络主干采用思科公司的WS-C3750G-24TS-E两台作核心交换机，并且作双机热备，WS-C3750G-24TS-E配备了Cisco TwinGig转换器模块，StackWise Plus提供了
易用性和永续性，吞吐率高达64 Gbps ，模块化电源，可带外部可用备份电源，在硬件中提供IPv6路由、组播路由和访问控制列表(ACL) ，带外以太网管理端口，以及RS-232控制台端口。
网络接入层交换机采用思科公司的WS-C2960G-24TC-L 实现千兆到桌面。
Cisco Catalyst 2960系列智能以太网交换机是一个全新的、固定配置的独立设备系列，提供桌面快速以太网和10/100/1000千兆以太网连接，可为入门级企业、中型市场和分支机构网络提供增强LAN服务。
接入层交换机WS-C2960G-24TC-L通过2个光接口分别连接至2台不同的WS-C3750G-24TS-E交换机。
WS-C3750G-24TS-E两台作核心交换机通过CAT6类电缆接入PIX 515E的防火墙后接入CISCO 2811的路由器接入INTERNET网络。
2.2网络拓扑
3、设备介绍：
3.1、Cisco Catalyst 3750-E系列交换机
配备了StackWise Plus的Cisco® Catalyst® 3750-E
系列交换机是一个企业级独立式可堆叠配线间交换机系
列，支持安全融合应用的部署，并能根据网络和应用需求的发展，最大限度地保护投资。
通过将10/100/1000和以太网供电(PoE)配置与万兆以太网上行链路相结合，Cisco Catalyst 3750-E能够支持IP语音、无线和视频等应用，提高了员工生产率。
Cisco Catalyst 3750-E系列的主要特性
✧Cisco TwinGig转换器模块，将上行链路从千兆以太网移植到万兆以太网
✧PoE配置，为所有48个端口提供了15.4W PoE
✧StackWise Plus提供了易用性和永续性，吞吐率高达64 Gbps
✧模块化电源，可带外部可用备份电源
✧在硬件中提供IPv6路由、组播路由和访问控制列表(ACL)
✧带外以太网管理端口，以及RS-232控制台端口
Catalyst 3750-E系列交换机与Cisco Catalyst 3750系列交换机兼容，客户能通过堆叠它们，来保护Cisco Catalyst 3750系列交换机的现有投资。
Cisco TwinGig小型可插拔(SFP)转换器模块使客户能够根据业务需要从千兆以太网移植到万兆以太网上行链路，无需升级交换机，从而进一步保护了客户的Cisco Catalyst 3750-E系列交换机投资。
Cisco Catalyst 3750-E系列配备IP Base或IP Services特性集。
IP Base特性集包括高级服务质量（QoS）、一套安全特性、限速、ACL以及基本的静态和路由信息协议（RIP）路由功能。
IP Services特性集则提供一组更加丰富的企业级功能，包括先进的、基于硬件的IP单播和组播路由——EIGRP、OSPF、BGP、PIM等。
此外，它还提供了一个Advanced IP Services特性集支持IPv6路由。
面世情况。
