DAM中波发射机功放板的业余设计与制作
DAM中波发射机功放板的设计与制作
庄 涛 潢川中波转播台
卢光辉 郭 炜 信阳中波转播台
【摘要】 近几年,新型全固态数字(DAM)中波发射机以其高效率、高质量、高稳定性的优点逐步取代老式电子管发射机。众所周知,发射机的功放部分是整机故障率相对较多的部分,基于这个原因,新型数字发射机的功放部分采用多只功放模块组合的的设计方式,给发射机功放部分的维修提供的极大的方便。发射机经过几年的使用后,由各种原因的造成的功放板损坏逐步增多,有的功放板严重损毁直至报废,需要昂贵的费用从厂家购买。鉴于此,本着从长远性、经济性、方便性考虑,通过对功放板的原理、结构、材质及市场可行性分析,决定业余设计制作功放板,通过几个月的努力,最终制作成功,并在发射机中正常使用。以下是功放板的具体制作过程与制作体会,与同行业余爱好者同分享。
【关键词】 全固态发射机 功放板设计制作
1 原理图的绘制及PCB板的生成
本项目的设计采用美国Altium公司开发的Protel DXP设计软件,此软件是一款功能强大、既经济又实用的全方位电路设计软件,可通过互联网下载或向软件经销商购买。功放板参照的是哈尔滨广播器材有限公司生产的DAM25KW数字循环调制中波发射机功放板。由于原理图的设计与PCB板的生成是一项即专业又繁琐的过程,所以原
理的绘制及PCB板的生成在这里只作简要叙述。
1.1原理图绘制
依照发射机厂家提供的功放板原理图,在Protel DXP中打开文件及子菜单→创建→原理图,在原理图编辑区进行原理图的绘制,根据原理图的大小、结构,首先在原理图编辑区构思出大概的轮廓,以避免整体布局不合理而造成返工。利用软件自带强大的元件库进行元件的搜索及放置;用绘图栏和编辑栏进行原理图的绘制和编辑修改。在绘制功放板原理图时,有一个小技巧,就是利用原理图的对称性,首先绘制原理图左半部分,而后复制镜像右半部分,再修改左右不一样的部分,这样可以节约时间。
原理图绘制完成以后,要对原理图的设计进行检查,看是否有不符合电气规则的设计,这可以利用Protel DXP自带的检测功能自动检查;其次还要产生网络表和元件表,最后确定存盘路径后存盘。(如图一)为使用Protel DXP绘制功放板原理图屏幕截图。 图一 原理图设计屏幕截图
1.2 PCB板的生成
在Protel DXP中打开文件及子菜单→创建→PCB文件,在PCB板编辑区里,导入功放板原理图,使用软件的自动布线功能生成PCB板的最初雏形,然后再进行手工设置,使布线形态、元件标号、元件
位置、过孔、特殊位置尺寸达到设计要求。由于功放板使用的是双层印刷版,可以使用板层编辑工具来调整板型,板型编辑工具在Design/Board Shape里面。需要特别指出的是,电路板设计是一项绝对尺寸的操作,在尺寸上不得马虎,否则做出的板子,元件无法正确的放入,尤其是插入式功放板,在设计时,一定要严格按照功放板插口尺寸进行设计,并进行反复的检查,确保无误。PCB板的生成比较复杂,这里不再赘述。(如图二)使用Protel DXP生成PCB板屏幕截图。 图二 PCB板生成屏幕截图
1.3 PCB文件的导出
在完成了PCB板的生成后,还要设置PCB板的显示模式、图件默认、颜色配置,定义电路板物理边缘的电路板形状特征。电路板形状预览,最后导出符合PCB板生产商的要求的印刷线路板(如图三) 图三 PCB板的导出屏幕截图
2 覆铜板的制作及装配
2.1覆铜板的制作
PCB板设计成功后,就要做成品的印刷线路板了,由于功放板在
高压、高温、大功率下工作,因此对它的电气性能及印制板材质要求很高。目前,国内生产PCB印刷线路板的厂家比较多,我们联系了深圳一家比较有实力的生产厂商,提出了我们对生产功放板的要求,并将原理图、PCB板文件以及发射机厂家原装功放板寄给他们,先期生产了少量的几块电路印制板,等待试验成功后再大批量定做。(如图四)为PCB板成品板。 图四 PCB成品板
2.2 功放板的装配
2.2.1元器件的选择
功放板组装的成功与否与元器件的选择有很大的关系,尽量选择成熟的正品器件,关键器件尤为重要,各器件参数、大小、形状严格按照原功放板上器件的设计标准。
2.2.2 特殊器件的制作
功放板上的大部分器件都能在电子市场上购买到,不易购买的器件包括散热片和推动变压器,散热片可以从报废的功放板上拆下,经过改造后使用,使用效果一样。最难解决的器件是高导磁推动变压器,因为此器件体积小、件引脚多,拆下的磁环线圈不能使用,需要重新绕制,推动变压器有八个引脚,通过对绕线结构分析可以看出,(如图五)磁环变压器分四个绕组,其中一个绕组是射频输入耦
合线圈,它是由两个线圈线串绕 图五 推动变压器绕线而成
而成,线圈4的末端与线圈8的始端相连;线圈1、2的末端相连作为7端;线圈5、6的末端相连作为3端。弄懂了推动变压器绕线原理后,就可以绕制变压器了,使用0.3mm高强度漆包线,合成六股长度约15cm,拧和在一起,在磁环上绕四圈,(如图六-A),将其中的两根作为线圈4和线圈8,头尾相接,另外两头作为线圈的输入端(如图六-B),线圈的两端按顺序分别为1、2、3、4和5、6、7、8,正好与电路板引脚序号相吻合。
图六-A 线圈绕制 图六-B线圈绕制
2.2.3元件的安装
元器件准备齐全后,就可以进行安装了,为了保证板子的装配效果,使用低熔点焊锡,中等功率的电烙铁,这点很重要。为了避免安装过程中各器件相互影响,安装的先后顺序为阻容器件、二极管、小功率三极管、光电耦合器、电感、推动变压器、场效应管(P350或P450)、散热片,最后安装发光二极管,因为是双面覆铜板,所以在焊接焊盘时,尽量采用双面焊接的方法,防止脱焊漏焊。
在整个器件的安装中,最麻烦的还是推动变压器的安装,因为引脚较多,容易混淆,一个引脚安装错误就可能造成严重的后果,因此
要特别小心,磁环引线不要太长,否则堆在线路板上容易造成短路或影响高频信号导电特性,将磁环各引脚按顺序号对应安装在线路板上,避免安装错误。(如图七)为功放板推动变压器安装示意图。 图七 磁环引脚示意图
2.2.4 功放板的的检查
(如图八)所示,为装配好的功放板(即成品板)。为了保证功放板及发射机的安全,功放板上机之前,一定要进行细致的检查,一是功
放板的结构、尺寸的检查, 图八 成品功放板
检查有没有特别突出而影响安装的元器件,插口部分,尺寸要与原装板严格一致,可与原装功放板并列对照;二是对功放板的电气性能进行检查,这里只作对应点之间的阻值测量,具体方法如下:找一块好的原装功放板,通过关键点与点之间的阻值对比,可以确定新装功放板有无装配错误。在确定无任何错误后方可上机使用。
结束语
功放板的制作成功,不仅能节约大量维护费用,还能在设计制作的过程中更深层次学习掌握功放板的原理、结构及维修要点,对以后的维修工作提供不可多得的宝贵经验。
研究中波广播发射机自动化控制系统设计

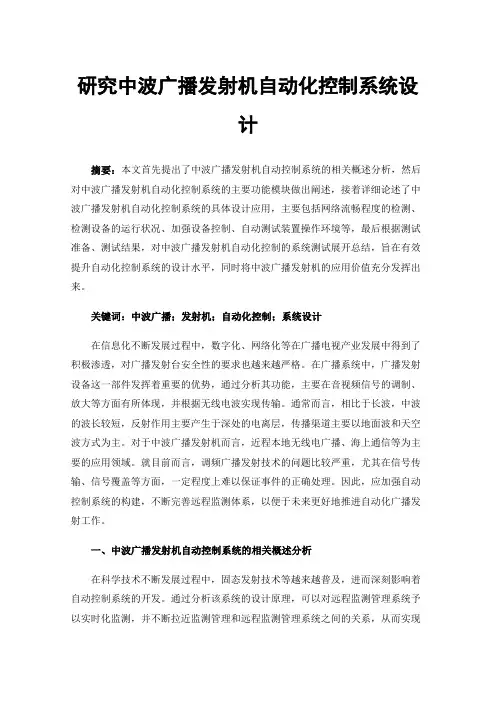

研究中波广播发射机自动化控制系统设计
摘要:本文首先提出了中波广播发射机自动控制系统的相关概述分析,然后对中波广播发射机自动化控制系统的主要功能模块做出阐述,接着详细论述了中波广播发射机自动化控制系统的具体设计应用,主要包括网络流畅程度的检测、检测设备的运行状况、加强设备控制、自动测试装置操作环境等,最后根据测试准备、测试结果,对中波广播发射机自动化控制的系统测试展开总结,旨在有效提升自动化控制系统的设计水平,同时将中波广播发射机的应用价值充分发挥出来。
关键词:中波广播;发射机;自动化控制;系统设计
在信息化不断发展过程中,数字化、网络化等在广播电视产业发展中得到了积极渗透,对广播发射台安全性的要求也越来越严格。在广播系统中,广播发射设备这一部件发挥着重要的优势,通过分析其功能,主要在音视频信号的调制、放大等方面有所体现,并根据无线电波实现传输。通常而言,相比于长波,中波的波长较短,反射作用主要产生于深处的电离层,传播渠道主要以地面波和天空波方式为主。对于中波广播发射机而言,近程本地无线电广播、海上通信等为主要的应用领域。就目前而言,调频广播发射技术的问题比较严重,尤其在信号传输、信号覆盖等方面,一定程度上难以保证事件的正确处理。因此,应加强自动控制系统的构建,不断完善远程监测体系,以便于未来更好地推进自动化广播发射工作。
一、中波广播发射机自动控制系统的相关概述分析
在科学技术不断发展过程中,固态发射技术等越来越普及,进而深刻影响着自动控制系统的开发。通过分析该系统的设计原理,可以对远程监测管理系统予以实时化监测,并不断拉近监测管理和远程监测管理系统之间的关系,从而实现相关数据信息的及时获取,从而全面化掌握广播电视系统的运行状态,满足实时化、动态化的监控需求。在这一方面,实时监控目标的实现,主要凭借着网络技术的大力支持,而且在广播电视行业的管理系统当中,数字化技术的应用价值也越来越显著,进而有助于更好地开发与完善自动控制系统。此外,基于广播电视运行管理的角度,在诸多运行管理要素中,信息数据的收集占据着重要的位置,而在当前,数据信息的采集,主要得益于发射机的微机控制器,在控制器的作用下,可以向上位机及时传输各种数据信息【1】。总之,在发射机的控制方式中,发射机控制、上位机控制等方式较为常用,在不同控制方式的帮助下,可以促进信息采集工作的顺利进行,进而为系统的运行保驾护航。
浅析DAM中波发射机电源系统原理与维护
浅析DAM中波发射机电源系统原理与维护
摘 要:本文以确保10K WDAM中波发射机电源系统安全、可靠和稳定运行为主要目的,介绍了DAM中波发射机的电源系统特点、组成、工作原理、常见故障及日常运维难点.
关键词:DAM中波发射机 电源系统 原理 维护
0 DAM发射机的特点
全固态中波广播发射机具有技术先进、体积小、重量轻、指标好、耗电小、寿命长、可靠性高、可调元件小、模块化集成电路及组件,标准化、系列化设计,使用维护方便等优点。我台使用的数字化调幅10KWDAM中波发射机具有“三高”,即高效率、高质量、高稳定;“三化”,数字化、固态化、自动化的特点。
1 DAM发射机电源的要求
对DAM发射机直流电源的要求,一是纹波要小,发射机所需的各类直流电源,如果含有纹波电压,就可能被放大信号进行寄生调制,并以杂波形式出现在接收机中。为此,对发射机各个直流电源的纹波电压(电流)要尽量限制。二是电源的输出电压稳定性要好,电压调整率要低,用做发射机电源的各整流器,要求其输出内阻一定要小。否则其后果可因产生寄生调制而造成非线性失真,或在调制状态下会引起载波跌落。三是变压器效率要高。整流器的一个重要部件是电源变压器。对于广播发射机的电源变压器,为尽量降低大电流工作时的功率损耗,希望电源变压器的效率越高越好。
2 DAM发射机电源系统的组成 DAM中波发射机的电源系统为整机提供一系列非稳压的直流电源,具有分步骤上高压,保护电路完善、电源纹波系数小、工作稳定和滤波电路简单等特点。整个电源系统集成在一个专用电源箱内,由三相电源变压器输入电路,高压电源整流电路和滤波器,低压电源整流电路和滤波器,高压整流的联锁保护电路等组成,其基本功能是变交流电能为直流电能。来自两个变压器T1和T2:T1提供功放电源电压,主要用于射频放大及功率合成;T2提供低压电源,主要用于其它功能模块的正常使用。
3 DAM发射机电源系统工作原理
3.1分步上高压电路
DAM10kw中波发射机技术指标测试与改进方法
DAM10kw中波发射机技术指标测试与改进方法
延安市广播中波台 陕西 延安716000
引言:中波广播是目前我国声音广播的重要组成部分,其主要优势在于:覆盖范围适当,信号传输比较稳定,接受成本低廉。本文结合中波DAM全固态发射机探讨其主要技术指标:非线性失真;杂音电平;频率响应等技术指标的测试和改善方法,以期在电台广播质量提升方面给予有益的参考。
关键词:技术指标 测量方法 等级
在现有的机器设备条件下,为了提高我台所转播节目的质量,确保听众的接收效果,通过正确的测试方法,测得准确的五大电声指标参数,以便及时调整改进发射机及附属设备的参数,提高转播节目的音质。
发射机的技术指标主要包括杂音电平、失真度和频率响应等。在发射机实际工作过程中电声指标的优劣直接关系到播出节目的声音质量。要维护好发射机的电声指标,必须用仪器(如:自动综合测试仪)坚持定期测量,以便及时发现问题,及时加以调整。
一、五项电声指标等级
下表为国家广电总局颁发的五项电声技术指标的标准,本标准规定的频率范围为0.525—26.1MHZ调幅广播发射机在额定功率时运行技术指标等级。
二、非线性失真
DAM中波发射机的输出信号是经音频处理,A/D转换,调制编码,功率合成,调谐网络等加工处理的产物,必然和输入信号有差异,不能百分之百真实的反应输入信号的特征,这是由于发射机中使用的非线性元件引起的,结果就会使输出信号中产生谐波频率,使信号失真,这种失真叫非线性失真。
(一)定义:发射机单一频率的正弦音频信号(100HZ、400HZ、5000HZ)调制时,产生的各次谐波分量的均方根值与基波有效值之比,称为非线性失真。
(二)测量方法
分别用50HZ、100HZ、400HZ、1000HZ、5000HZ、7000HZ的正弦信号对发射机进行调制,在调制系数分别为50%和90%时,测出各种情况下线性检波器输出端的电压有效值。
用滤波器除基波,测出各次谐波分量的均方根值。
课程设计--中波电台发射、接收系统
课程设计--中波电台发射、接收系统 哈尔滨工业大学课程设计论文
0 Harbin Institute of Technology
课程设计论文
课程名称:
通信电子线路
设计题目:中波电台发射、接收系统
院 系:
班 级:
设 计 者:
学 号:
指导教师:
设计时间: 2013.10. 24-11.08
哈尔滨工业大学 哈尔滨工业大学课程设计论文
1 哈尔滨工业大学课程设计论文
0 哈尔滨工业大学课程设计任务书
姓 名: 院 (系):英才学院
专 业: 班 号:
任务起至日期: 2013 年 10 月 24 日至 2013 年 11 月 08 日
课程设计题目:中波电台发射、接收系统的设计 哈尔滨工业大学课程设计论文
1
已知技术参数和设计要求:
技术指标:载波频率535-1605KHz,载波频率稳定度不低于10-3,输出负载51Ω,总的输出功率50mW,调幅指数30%~80%。调制频率500Hz~10kHz。
本设计可提供的器件如下,参数请查询芯片数据手册。
高频小功率晶体管 3DG6
高频小功率晶体管 3DG12
集成模拟乘法器 XCC,MC1496
高频磁环 NXO-100
运算放大器 μA74l
集成振荡电路 E16483
AM调幅接收系统设计主要技术指标:载波频率535-1605KHz,中频频率465KHz,输出功率0.25W,负载电阻8Ω,灵敏度1mV。
用6P1制作的小功率中波发射机
用6P1制作的小功率中波发射机
T1;电源变压器 250V 6.3V / 220V
T2: 音频输入变压器 (用收音机的6P1输出变压器)
D1:整流二极管 2CZ5 600 V
C1,C2:滤波电容 450 V 20 UF
C3:偶合电容 80000 PF
C4:可变电容 20--500 PF
C5, C6:云母电容200 PF 500 V
R1:滤波电阻 2K 2W
R2:反馈电阻 300欧 1/2W
R3:电阻:12K 1W
G1:束射四极管 6P1
G2:双三极管 6N2 (可两管并用)
L0:加感线圈 (用收音机上的陷波器线圈)
L1:振荡线圈 (在长120毫米磁棒上,用0.5毫米纱包线排绕70余匝。
L2:反馈线圈 (在同一磁棒上,用0.5毫米纱包线排绕10余匝。
L3:阳极扼流圈(在直径4毫米长25毫米的空心骨架上用0.20毫米漆包线乱绕700匝)
L4:帘栅极扼流圈(用收音机的高频扼流圈 2.5mH 25mA)
话筒:使用电话机的炭精受话器。
天线:室外倒L天线。高3米,长5米。
使用:接通电源预热,待自激震荡器工作后,调谐C4校准频率。调谐加感线圈的磁芯,待语音最清晰,躁声最小时即可。
78.6.17
后记: 当时已经毕业,但还不知道去向。闲得无聊就把室友的一台没有声音的电子管收音机改成了发射机。
目的是为了给校舍楼内晚上大声听收音机的学友捣乱。
为了减小发射功率,电源使用了单半波整流。天线也尽量降低高度,缩短距离。
当时在50米范围内可以对收音机的广播信号实现全覆盖。

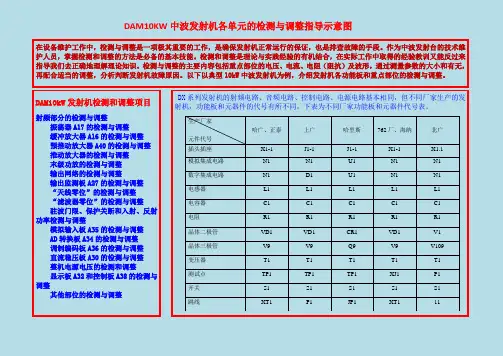

DAM10KW中波发射机各单元的检测与调整指导示意图
