光纤位移传感器及其应用
光纤位移传感器的工作原理

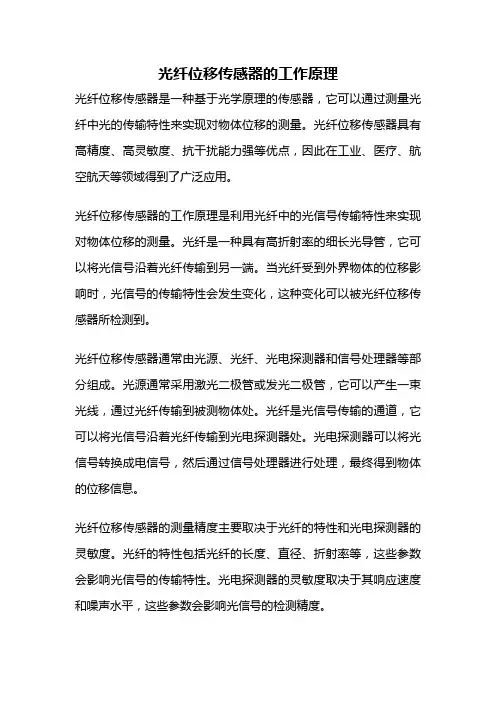

光纤位移传感器的工作原理光纤位移传感器是一种基于光学原理的传感器，它可以通过测量光纤中光的传输特性来实现对物体位移的测量。
光纤位移传感器具有高精度、高灵敏度、抗干扰能力强等优点，因此在工业、医疗、航空航天等领域得到了广泛应用。
光纤位移传感器的工作原理是利用光纤中的光信号传输特性来实现对物体位移的测量。
光纤是一种具有高折射率的细长光导管，它可以将光信号沿着光纤传输到另一端。
当光纤受到外界物体的位移影响时，光信号的传输特性会发生变化，这种变化可以被光纤位移传感器所检测到。
光纤位移传感器通常由光源、光纤、光电探测器和信号处理器等部分组成。
光源通常采用激光二极管或发光二极管，它可以产生一束光线，通过光纤传输到被测物体处。
光纤是光信号传输的通道，它可以将光信号沿着光纤传输到光电探测器处。
光电探测器可以将光信号转换成电信号，然后通过信号处理器进行处理，最终得到物体的位移信息。
光纤位移传感器的测量精度主要取决于光纤的特性和光电探测器的灵敏度。
光纤的特性包括光纤的长度、直径、折射率等，这些参数会影响光信号的传输特性。
光电探测器的灵敏度取决于其响应速度和噪声水平，这些参数会影响光信号的检测精度。
光纤位移传感器的应用非常广泛，例如在机械加工中可以用来测量工件的位移和变形，以便进行精确的加工控制；在医疗领域可以用来测量人体的呼吸和心跳等生理信号，以便进行疾病诊断和治疗；在航空航天领域可以用来测量飞行器的振动和变形，以便进行飞行控制和结构设计。
光纤位移传感器是一种基于光学原理的高精度、高灵敏度的传感器，它可以通过测量光纤中光的传输特性来实现对物体位移的测量。
随着科技的不断发展，光纤位移传感器的应用领域将会越来越广泛，为人们的生产和生活带来更多的便利和效益。
光纤位移传感器及其应用
《自动化检测技术及表》课程设计报告题目：光纤位移传感器及其应用学院：专业：班级：姓名：学号：一摘要本文介绍了光纤传感器的工作原理，组成结构，测量电路图，特性及相关参数选取等，因为光纤传感器种类繁多, 能以高分辨率测量许多物理参数, 与传统的机电类传感器相比具有很多优势,可用在民用，航空航天，电力工业等。
着重讲在电力工业中得应用。
光纤传感器是一种把光信号转化成电信号的传感器。
二光纤传感器的工作原理反射式光纤位移传感器工作原理如图1所示，由于光纤有一定的数值孔径，当被测表面逐渐远离光纤探头时，射光纤照亮被测表面的面积越来越大，于是相应的发射光锥和接收光锥重合面积B．越来越大，因而接收光纤端面上被亮的曰，区也越来越大，有一个线性增长的输出信号；当整个接收光纤被全部照亮时，输出信号就达到了位移一输出信号曲线上的“光峰点”，光峰点以前的这段曲线叫前坡区，在这区里输出信号的强度增加得非常快，可以用来进行微米的位移测量。
图l反射式光纤位移传感器工作原理三光纤传感器的组成结构光电转换器→光电变换器→数显电压表四测量电路原理及其特性反射式光纤位移传感器的电路其实很简单。
当光纤探头一端发射出红外线另一端接受红外线，当发射的红外线经光纤照射在物体表面并反射回至接受端口，这时光电转换器转换成与反射光强度相对应的电压信号，通过光强的测定而实现对物体位移的测量。
五光纤位移传感器的应用电力工业中的设备大都处在强电磁场中, 一般电类传感器无法使用。
很多情况下需要测量的地方处在高压中, 如高压开关的在线监测, 高压变压器绕组、发电机定子等地方的温度和位移等参数的实时测量, 这些地方的测量需要传感器具有很好的绝缘性能、体积要小、而且是无源器件, 光纤光栅传感器是进行这些测量的最佳选择。
有一些电力设备经常位于难以到达的地方, 如荒山野岭、沙漠荒原中的传输电缆和中继变电站, 使用分布式光纤光栅传感系统的遥测能力可以极大地减少设备维护费用。
光纤传感器的应用案例分析
光纤传感器的应用案例分析光纤传感器是一种利用光纤传导光信号进行感知和测量的技术，近年来在各个领域得到了广泛的应用。
本文将通过几个典型的案例分析来探讨光纤传感器在不同领域中的应用和效果。
1. 应用案例一：工业自动化领域在工业自动化领域中，光纤传感器能够实时监测和测量各种参数，如温度、压力、位移等，以确保生产线的正常运行。
例如，在一个化工厂中，光纤传感器可以用于监测管道中的液体流量和压力变化，及时发现异常情况并采取相应措施，从而保证生产的安全性和稳定性。
2. 应用案例二：医疗领域在医疗领域中，光纤传感器能够用于检测和监测患者的体征和生理参数。
例如，在心脏手术中，医生可以通过将光纤传感器插入患者的动脉或静脉中，实时监测血压和心率的变化，从而帮助医生进行准确的手术操作和治疗。
3. 应用案例三：环境监测领域在环境监测领域中，光纤传感器能够用于检测空气质量、水质和土壤条件等参数。
例如，在一个市区中，光纤传感器可以通过串联式光纤传感网络布置于各个地点，实时监测空气中的有害气体浓度，及时发出警报并采取相关措施，以保障市民的健康与安全。
4. 应用案例四：交通运输领域在交通运输领域中，光纤传感器能够用于智能交通系统的建设和车辆安全监测。
例如，在一个道路隧道中，光纤传感器可以用于监测隧道内的温度和湿度等参数，及时发现火灾和水患等危险情况，并触发警报系统，以保证车辆和乘客的安全。
5. 应用案例五：能源领域在能源领域中，光纤传感器能够用于光伏发电和风电等能源装置的监测和管理。
例如，在一个太阳能发电站中，光纤传感器可以用于监测太阳能电池板的温度和发电效率等参数，帮助工程师进行设备运维和性能优化，提高发电效率和能源利用率。
通过以上几个案例的分析，我们可以看出光纤传感器在不同领域中的广泛应用和效果显著。
光纤传感器的优势在于其高灵敏度、快速响应和抗干扰性能，使其成为许多行业和领域中不可或缺的技术工具。
随着技术的不断发展，相信光纤传感器将会在更多的领域中展现出其更大的潜力和价值。
传感器实验报告--光纤位移传感器的动态测量

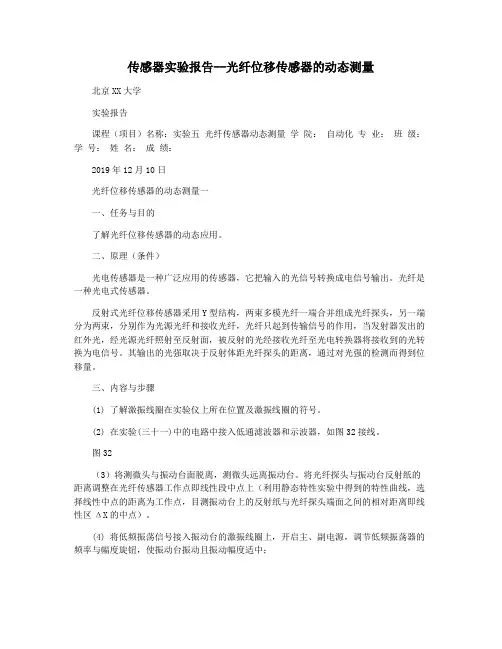

传感器实验报告--光纤位移传感器的动态测量北京XX大学实验报告课程（项目）名称：实验五光纤传感器动态测量学院：自动化专业：班级：学号：姓名：成绩：2019年12月10日光纤位移传感器的动态测量一一、任务与目的了解光纤位移传感器的动态应用。
二、原理（条件）光电传感器是一种广泛应用的传感器，它把输入的光信号转换成电信号输出。
光纤是一种光电式传感器。
反射式光纤位移传感器采用Y型结构，两束多模光纤一端合并组成光纤探头，另一端分为两束，分别作为光源光纤和接收光纤，光纤只起到传输信号的作用，当发射器发出的红外光，经光源光纤照射至反射面，被反射的光经接收光纤至光电转换器将接收到的光转换为电信号。
其输出的光强取决于反射体距光纤探头的距离，通过对光强的检测而得到位移量。
三、内容与步骤(1) 了解激振线圈在实验仪上所在位置及激振线圈的符号。
(2) 在实验(三十一)中的电路中接入低通滤波器和示波器，如图32接线。
图32（3）将测微头与振动台面脱离，测微头远离振动台。
将光纤探头与振动台反射纸的距离调整在光纤传感器工作点即线性段中点上（利用静态特性实验中得到的特性曲线，选择线性中点的距离为工作点，目测振动台上的反射纸与光纤探头端面之间的相对距离即线性区ΔX的中点）。
(4) 将低频振荡信号接入振动台的激振线圈上，开启主、副电源，调节低频振荡器的频率与幅度旋钮，使振动台振动且振动幅度适中；(5) 保持低频振荡器输出的Vp-p幅值不变，改变低频振荡器的频率（用示波器观察低频振荡器输出的Vp-p值为一定值，在改变频率的同时如幅值发生变化则调整幅度旋钮使Vp-p相同），将频率和示波器上所测的峰峰值（此时的峰峰值Vp-p是指经低通后的Vp-p）填入表格记录，并作出幅频特性图。
(6)关闭主、副电源，把所有旋钮复原到原始最小位置。
四、数据处理（现象分析）光纤位移传感器的动态测量二一、任务与目的了解光纤位移传感器的测速运用。
二、原理（条件）电机转速n等于脉冲信号的频率f除以电机上反光片的数目N。
光纤传感器的用途
光纤传感器的用途光纤传感器是一种基于光纤技术的传感器，通过利用光的传输特性来实现对各种物理量的测量和检测。
光纤传感器具有高精度、高灵敏度、免受电磁干扰的优点，因此在许多领域都有广泛的应用。
一、工业领域光纤传感器在工业领域中发挥着重要作用。
它可以用于测量温度、压力、位移、流量等各种物理量，广泛应用于生产线的监测和控制系统中。
例如，在机械加工过程中，光纤传感器可以实时监测机床的振动和温度，以保证生产的稳定性和安全性。
此外，光纤传感器还可以用于检测管道中的泄漏、测量液位等。
二、医疗领域光纤传感器在医疗领域中有着广泛的应用。
它可以用于监测患者的心率、血氧饱和度、体温等生理参数，为医生提供准确的数据支持。
此外，光纤传感器还可以用于手术过程中的远程观察和控制，以及药物输送的监测。
光纤传感器的应用不仅提高了医疗设备的精确性和安全性，还为患者提供了更好的医疗体验。
三、环境监测光纤传感器在环境监测领域中也有着重要的应用。
它可以用于测量大气污染物、水质污染物、土壤湿度等环境参数，为环境保护和资源管理提供数据支持。
例如，在水质监测中，光纤传感器可以实时监测水体中的氧气含量、溶解物质浓度等，以及检测水中的微生物和有害物质。
这些数据可以帮助环境科学家了解环境变化的情况，为环境保护提供决策依据。
四、安全监控光纤传感器在安全监控领域中也有着广泛的应用。
它可以用于火灾报警、入侵检测、地震监测等方面。
例如，在火灾报警系统中，光纤传感器可以实时监测建筑物内部的温度和烟雾浓度，及早发现火灾的迹象并报警。
此外，光纤传感器还可以用于地震监测，通过监测地下光纤的扭曲和拉伸来判断地震的发生和强度，为地震预警提供重要依据。
五、交通运输光纤传感器在交通运输领域中也有着重要的应用。
它可以用于测量车辆的速度、重量、位置等参数，以及监测道路的状况。
例如，在交通管理中，光纤传感器可以实时监测道路上的车辆流量和拥堵情况，帮助交通部门优化交通流量和改善道路拥堵问题。
光纤位移传感器实验报告
光纤位移传感器实验报告
实验报告
光纤位移传感器实验报告
一、实验目的
本次实验旨在掌握光纤位移传感器的原理和应用，通过实验了解其测量精度和稳定性。
二、实验原理
光纤位移传感器是一种基于菲涅尔衍射原理的传感器。
其基本原理是将激光光源照射到一根光纤上，光纤的端面形成一定的折射角，使得光束沿着光纤内部进行传输，当光纤存在位移时，光束经过光纤端面的折射角发生变化，从而产生了光程差。
通过检测光程差的变化，可以测量出位移的大小。
三、实验步骤
1.按照实验要求搭建实验装置，其中包括激光光源、光路系统、待测物体、光功率检测器等。
2.调节激光光源的位置和光路系统的组成，使得激光能够正常
发出。
3.将光纤位移传感器连接到待测物体上，确保其位置不变。
4.调整光纤位移传感器上的折射角，使得检测光束经过光纤后
能够与基准光束相互衍射。
5.通过光功率检测器检测检测光束的功率变化，计算出待测物
体的位移。
四、实验结果与分析
经过实验发现，光纤位移传感器在测量位移时具有较高的精度
和稳定性。
我们通过调整折射角和光纤的长度，可以进一步提高
其测量精度和稳定性。
在实验中我们还发现，光纤位移传感器对外界环境的干扰较小，可以在恶劣的环境下正常工作。
五、实验结论
通过本次实验，我们成功地掌握了光纤位移传感器的原理和应用，实验结果表明，光纤位移传感器具有较高的测量精度和稳定性，在工业生产和科学研究中具有广泛的应用前景。
光纤位移传感器原理
光纤位移传感器原理光纤位移传感器是一种利用光学原理来测量物体位移的传感器。
它通过光纤的变化来实现对物体位移的测量，具有高精度、抗干扰能力强等优点，在工业自动化、航空航天、医疗等领域有着广泛的应用。
光纤位移传感器的原理主要基于两种光学效应，拉曼散射效应和布里渊散射效应。
拉曼散射效应是指当光线通过光纤时，由于光的频率与光纤内部的分子振动频率不同，会发生光子与分子之间的相互作用，使得光子的频率发生变化。
而布里渊散射效应则是指当光线通过光纤时，由于光的频率与光纤内部的声子振动频率不同，会导致光子与声子之间的相互作用，使得光子的频率发生变化。
基于以上两种光学效应，光纤位移传感器的工作原理可以简单描述为，当外界物体发生位移时，会导致光纤的长度或形状发生变化，从而影响光纤内部的光子与分子或声子之间的相互作用，最终导致光子的频率发生变化。
通过检测光子频率的变化，就可以得知外界物体的位移情况。
光纤位移传感器的工作原理虽然看似简单，但其中涉及到的光学原理和信号处理技术却十分复杂。
在实际应用中，需要考虑光纤的材料和结构、光源的稳定性、光谱分析技术等多个方面的因素，才能确保传感器的精准度和稳定性。
除了上述的原理外，光纤位移传感器还有一些特殊的工作原理，比如基于光纤光栅原理的传感器。
光纤光栅是指在光纤内部加入周期性的光栅结构，当外界物体位移时，会导致光栅的周期发生变化，从而改变光纤内部的光场分布，最终影响光的传输特性。
通过检测光的传输特性的变化，就可以实现对外界物体位移的测量。
总的来说，光纤位移传感器的原理是基于光学效应来实现对物体位移的测量，具有高精度、抗干扰能力强等优点。
在实际应用中，需要综合考虑光学原理、信号处理技术等多个方面的因素，才能确保传感器的稳定性和可靠性。
随着光学技术的不断发展，相信光纤位移传感器在未来会有更广泛的应用和更高的性能表现。
光纤传感器的分类及其应用原理
光纤传感器的分类及其应用原理
光纤传感器是利用光学法对物理量进行测量的一种传感器。
其分类主要有以下几种：
1. 基于干涉原理的光纤传感器：通过利用光的干涉效应来测量物理量，包括干涉型位移传感器、Fabry-Perot干涉型传感器、Mach-Zehnder光学干涉型传感器等。
2. 基于散射原理的光纤传感器：通过利用光在材料中散射的现象来测量物理量，包括拉曼散射光纤传感器、布里渊散射光纤传感器等。
3. 基于吸收原理的光纤传感器：通过利用物质对光的吸收现象来测量物理量，包括光纤气体传感器、光纤液位传感器等。
光纤传感器应用原理主要包括光学原理和材料物理学原理两个方面。
其中，光学原理对于基于干涉原理和散射原理的光纤传感器起到重要作用，其基本思路是利用不同的物理量导致光在光纤中发生不同的相位变化，通过测量光的相位变化来获得物理量的信息。
而材料物理学原理则对基于吸收原理的光纤传感器起到决定性作用，其基本思路是通过材料对光的吸收性能来间接测量物理量的信息。
