建筑力学课程期末复习指导(文本).doc
建筑力学的复习提纲
《建筑力学》的复习提纲一、试题类型1.概念题部分，包括：1）填空题（15分）；2）选择题（15分）；2.计算题部分，包括：1）画内力图；2）对体系进行几何组成分析；3）工程结构约束力的计算；4）对杆件（或简单结构）的强度计算和变形计算（70分）。
二、基本知识1．基本概念结构、构件、刚体、静荷载、动荷载、二力构件及二力杆、摩擦角、自由度、实铰、瞬铰、理想桁架、拱、刚架、塑性指标、弹性指标、强度指标、容许应力、屈服现象、颈缩现象、冷作硬化现象、平面汇交力系、平面力偶系、平面平行力系、几何可变体系、几何不变体系、瞬变体系、静不定次数，几个静力学公理、危险面、危险点。
2.基本问题1）何谓力偶的性质？2）何谓摩擦自锁？库仑摩擦定律的公式是怎样的？如何应用？3）平面汇交力系、平面力偶系、平面平行力系的平衡方程形式怎样？各自的力学意义是什么？4）力线平移定理如何表述？其怎样应用？5）何谓平面一般力系的主矢和主矩？它们是如何得到的？6）熟练掌握判定体系的三个刚片规则的内容及其应用。
7）熟悉静定与静不定的概念，并能结合具体问题进行判定。
8）拉伸（压缩）、弯曲内力的正负号是如何规定的？怎样结合具体问题加以应用？9）熟练掌握工程结构的轴力图、弯曲剪力图和弯矩图的画法。
10）何谓叠加原理？如何应用？11）熟练掌握粱、刚架、桁架、拱及其组合结构的约束力和内力的计算。
12）轴向拉压杆的应力公式是什么？如何计算轴向拉压杆的变形？13）轴向拉压杆的强度条件是什么，能够解决哪些问题？14）轴向拉压杆的变形公式是什么，并能结合具体问题进行计算。
15）力的三要素及力偶的三要素是什么？16）力矩与力偶矩的正负号是如何规定的？三、复习要求1.同学们在全面仔细看书的基础上，掌握上述基本知识。
2.有关考试题目中的计算题类型，请同学们认真阅读理教材中的例题及留过的作业类型，以熟练掌握书中的例题类型为主。
3.认真修改作业中的错题，尽量将做错过的题目再重新做一遍。
《建筑力学》期末复习指导
11秋建筑施工与管理专科《建筑力学》期末复习指导一、课程说明《建筑力学》是广播电视大学土木工程专业(本科)和水利水电工程专业(本科)的补修课。
本课程的教材：《建筑力学》，作者：吴国平，中央广播电视大学出版社出版。
二、考试说明1、考核方式闭卷考试，考试时间为90分钟。
2、试题类型试题类型分为两类：第一类判断题与选择题，占30%；第二类计算题，占70%。
计算题共4题，主要类型有：求静定结构支座反力并画内力图，梁的正应力强度计算，图乘法求位移，力法计算超静定结构，力矩分配法计算超静定结构。
三、复习要点第一章静力学基本知识一、约束与约束反力1．柔索约束：由软绳构成的约束。
约束反力是拉力；2．光滑面约束：由两个物体光滑接触构成的约束。
约束反力是压力；3．滚动铰支座：将杆件用铰链约束连接在支座上，支座用滚轴支持在光滑面上，这样的支座称为滚动铰支座。
约束反力垂直光滑面；4．链杆约束：链杆是两端用光滑铰链与其它物体连接，不计自重且中间不受力作用的杆件。
约束反力作用线与两端铰链的连线重合。
5．固定铰支座：将铰链约束与地面相连接的支座。
约束反力是一对相互垂直的力6．固定端：使杆件既不能发生移动也不能发生转动的约束。
约束反力是一对相互垂直的力和一个力偶。
二、力矩与力偶1．力偶不等效一个力，也不能与一个力平衡。
2．力偶的转动效果由力偶矩确定，与矩心无关。
3．力对点之矩一般与矩心位置有关，对不同的矩心转动效果不同4．力偶与矩心位置无关，对不同点的转动效果相同。
三、主矢和主矩1．主矢与简化中心位置无关，主矩与简化中心位置有关。
2．平面任意力系向一点简化的结果a)主矢不为零，主矩为零：一个合力；b)主矢不为零，主矩不为零：一个合力、一个合力偶；c)主矢为零，主矩不为零——一个合力偶；d)主矢为零，主矩为零——平衡力系。
四、平面力系1．平面任意力系的主矢和主矩同时为零，即，是平面任意力系的平衡的必要与充分条件。
2．平面一般力系有三个独立方程可求解三个未知数，平面平行力系有二个独立方程可求解二个未知数。
建筑力学期末复习指导

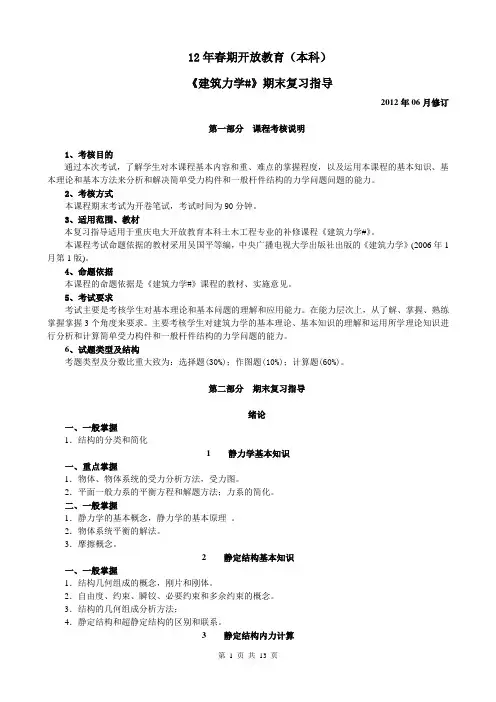

12年春期开放教育（本科）《建筑力学#》期末复习指导2012年06月修订第一部分课程考核说明1、考核目的通过本次考试，了解学生对本课程基本内容和重、难点的掌握程度，以及运用本课程的基本知识、基本理论和基本方法来分析和解决简单受力构件和一般杆件结构的力学问题问题的能力。
2、考核方式本课程期末考试为开卷笔试，考试时间为90分钟。
3、适用范围、教材本复习指导适用于重庆电大开放教育本科土木工程专业的补修课程《建筑力学#》。
本课程考试命题依据的教材采用吴国平等编，中央广播电视大学出版社出版的《建筑力学》(2006年1月第1版)。
4、命题依据本课程的命题依据是《建筑力学#》课程的教材、实施意见。
5、考试要求考试主要是考核学生对基本理论和基本问题的理解和应用能力。
在能力层次上，从了解、掌握、熟练掌握掌握3个角度来要求。
主要考核学生对建筑力学的基本理论、基本知识的理解和运用所学理论知识进行分析和计算简单受力构件和一般杆件结构的力学问题的能力。
6、试题类型及结构考题类型及分数比重大致为：选择题(30%)；作图题(10%)；计算题(60%)。
第二部分期末复习指导绪论一、一般掌握1．结构的分类和简化1 静力学基本知识一、重点掌握1．物体、物体系统的受力分析方法，受力图。
2．平面一般力系的平衡方程和解题方法；力系的简化。
二、一般掌握1．静力学的基本概念，静力学的基本原理。
2．物体系统平衡的解法。
3．摩擦概念。
2 静定结构基本知识一、一般掌握1．结构几何组成的概念，刚片和刚体。
2．自由度、约束、瞬铰、必要约束和多余约束的概念。
3．结构的几何组成分析方法；4．静定结构和超静定结构的区别和联系。
3 静定结构内力计算一、重点掌握1．轴力的计算方法；平面桁架内力的计算。
2．梁平面弯曲时的內力计算方法。
3．梁平面弯曲时內力图的画法。
二、一般掌握1．变形体及其基本假定，杆件变形的形式和特点；内力、截面法。
2．剪切的概念；扭转的概念和计算方法。
建筑力学期末考试复习提纲.
L2
M
A
0
FB
变形协调方程
L qL2 FC FB L 0 2 2
3 FB qL 16
FA 3 qL 16
C q C FC 0
7.5kNm
5qL4 FC L3 5 0 FC qL 8 384 EI Z 48EI Z
M
max
7.5kNm
kN m
如果T截面倒置会如何???
例题 6.7 图示梁,A处为固定铰链支座,B,C二处为辊轴支座.梁作用有均布荷载.已
知:均布荷载集度q=15N/m,L=4m,梁圆截面直径d=100mm,[σ]=100MPa. 试校核该梁的强度. 列静力平衡方程 q Fy 0
A
FA
C
B
L2
FC
FA FB FC qL 0
q 12kN m
F 25 kN
A
30
C
1m
61
B
D
3m
2m
170
z
139
30
24
B截面
B max
24 103 6110 3 36.3MPa 403 107
12 .75
C截面
C max
3 3 24 10 139 10 82.8MPa B max 7 403 10 12.75 103 139 103 44MPa 7 403 10
20KN 30KN
3
30KN
20 10 t 2 d1 4
d1
20KN
30 103 c 2 d 2 4
4 20 10 3
t
20.6mm
《建筑力学》期末复习指导
11秋建筑施工与管理专科《建筑力学》期末复习指导一、课程说明《建筑力学》是广播电视大学土木工程专业(本科)和水利水电工程专业(本科)的补修课。
本课程的教材：《建筑力学》，作者：吴国平，中央广播电视大学出版。
二、考试说明1、考核方式闭卷考试，考试时间为90分钟。
2、试题类型试题类型分为两类：第一类判断题与选择题，占30%；第二类计算题，占70%。
计算题共4题，主要类型有：求静定结构支座反力并画力图，梁的正应力强度计算，图乘法求位移，力法计算超静定结构，力矩分配法计算超静定结构。
三、复习要点第一章静力学基本知识一、约束与约束反力1．柔索约束：由软绳构成的约束。
约束反力是拉力；2．光滑面约束：由两个物体光滑接触构成的约束。
约束反力是压力；3．滚动铰支座：将杆件用铰链约束连接在支座上，支座用滚轴支持在光滑面上，这样的支座称为滚动铰支座。
约束反力垂直光滑面；4．链杆约束：链杆是两端用光滑铰链与其它物体连接，不计自重且中间不受力作用的杆件。
约束反力作用线与两端铰链的连线重合。
5．固定铰支座：将铰链约束与地面相连接的支座。
约束反力是一对相互垂直的力6．固定端：使杆件既不能发生移动也不能发生转动的约束。
约束反力是一对相互垂直的力和一个力偶。
二、力矩与力偶1．力偶不等效一个力，也不能与一个力平衡。
2．力偶的转动效果由力偶矩确定，与矩心无关。
3．力对点之矩一般与矩心位置有关，对不同的矩心转动效果不同4．力偶与矩心位置无关，对不同点的转动效果相同。
三、主矢和主矩1．主矢与简化中心位置无关，主矩与简化中心位置有关。
2．平面任意力系向一点简化的结果a)主矢不为零，主矩为零：一个合力；b)主矢不为零，主矩不为零：一个合力、一个合力偶；c)主矢为零，主矩不为零——一个合力偶；d)主矢为零，主矩为零——平衡力系。
四、平面力系1．平面任意力系的主矢和主矩同时为零，即，是平面任意力系的平衡的必要与充分条件。
2．平面一般力系有三个独立方程可求解三个未知数，平面平行力系有二个独立方程可求解二个未知数。
《建筑力学》期末考试复习题及参考答案
建筑力学复习题（课程代码252350）一、判断题1.力是滑动矢量，可沿作用线移动；力偶是自由矢量，可在平面内转移（×）2.作用在一个物体上有三个力，当这三个力的作用线汇交于一点时，则此力系必然平衡。
（×）3.作用在一个刚体上的任意两个力成平衡的必要与充分条件是：两个力的作用线相同，大小相等，方向相反。
（√）4.若接触面的正压力等于零则必有该处的摩擦力为零。
（√）5.使杆件产生轴向拉压变形的外力必须是一对沿杆件轴线的集中力。
（×）6.线应变 的单位是长度。
（×）7.未知量均可用平衡方程解出的平衡问题，称为稳定问题；仅用平衡方程不可能求解出所有未知量的平衡问题，称为不稳定问题。
( × )8.平面弯曲是指作用于梁上的所有荷载都在梁的纵向对称面内，则弯曲变形时梁的轴线仍在此平面内。
( √ )9.力对于一点的矩不因力沿其作用线移动而改变。
（√）10.力偶的作用面是组成力偶的两个力所在的平面。
( √ )11.物体处于临界平衡状态时，摩擦力的大小和方向均是确定的。
（√）12.任意力系中，若力的多边形自行封闭，则该任意力系的主矢为零。
（√）13.压杆丧失了稳定性，称为失稳。
(√ )14.位移法的基本未知量为结构多余约束反力。
(× )15.桁架中内力为零的杆件称为零杆。
(√ )16.在使用图乘法时，两个相乘的图形中，至少有一个为三角图形。
(× )17.对于作用在刚体上的力，力的三要素是大小、方向和作用线。
(√ )18.空间平行力系简化的最终结果一定不可能是力螺旋。
（×）19.轴力是指沿着杆件轴线方向的内力。
(√)20.在单元体两个相互垂直的截面上，剪应力的大小可以相等，也可以不等。
（×）21.梁内弯矩为零的横截面其挠度也为零。
（×）22.压杆的临界压力（或临界应力）与作用载荷大小有关。
（×）23.梁按其支承情况可分为静定梁和超静定梁。
建筑力学期末复习资料
建筑力学复习试题一、单项选择题1．平面一般力系有( C )个独立的平衡方程，可用来求解未知量。
A．1 B.2C．3 D.42．如图1所示结构为( B )。
A．几何可变体系B．几何瞬变体系C．几何不变体系，无多余约束D．几何不变体系，有一个多余约束3．作刚架内力图时规定，弯矩图画在杆件的( C )。
A．上边一侧 B．右边一侧C．受拉一侧 D．受压一侧4．图2所示杆件的矩形截面，其抗弯截面模量Wz为( D )。
5．在图乘法中，欲求某两点的相对转角，则应在该点虚设( C )。
A.竖向单位力 B．水平向单位力C．-对反向的单位力偶 D．单位力偶6．图3所示单跨梁AB的转动刚度s。
是( B )。
（i=EI/L）A．3i B. 6iC．4i D. –i7．力偶( D )。
A.有合力 B．能用一个力等效代换C．能与一个力平衡 D．无合力，不能用一个力等效代换8．建筑力学中，自由度与约束的叙述下列( D )是错误的。
A．每个刚片有三个自由度B．-个链杆，相当于一个约束C．-个单铰，相当于二个约束D．-个固端（刚结），相当于二个约束9．一个刚片在平面内的自由度有( B )个。
A.2 B．3C．4 D．5IO.结点法和截面法是计算( D )的两种基本方法。
A．梁 B．拱C．刚架 D．桁架11．链杆（二力杆）对其所约束的物体的约束反力( C )作用在物体上。
A．为两互相垂直的分力 B．为沿链杆的几何中心线C．为沿链杆的两铰链中心的连线 D．沿接触面的法线12．如图1所示结构为( C )。
A．几何可变体系 B．几何瞬变体系C．几何不变体系，无多余约束 D．几何不变体系，有一个多余约束13．截面法求杆件截面内力的三个主要步骤顺序为( D )。
A．列平衡方程、画受力图、取分离体 B．画受力图、列平衡方程、取分离体 C．画受力图、取分离体、列平衡方程 D．取分离体、画受力图、列平衡方程14，图2所示构件为T形截面，其形心轴最有可能的是( C )。
《建筑力学》复习指导.doc
建筑力学复习指导
教学基本要求
第一篇静力分析
引论：明确工程力学课程的目的少任务、主要研究对象及研究方法
第一章基本概念
1.基本概念
力的概念，刚体、变形体、平衡的概念，约束的概念。
2.基本内容
力的运动效应与变形效应，加减平衡力系原理及应用，力的可传性及具限制，二力构件与二力平衡条件及其应用，几种典型约束及相应的轧约束力，取隔离体作受力图，约束力的分析与计算。
重点应掌握静力分析的基本方法，以及止确取隔离体作受力图。
第二章力系的简化
1.基木概念
力矩、力偶的概念。
2.基本内容
平面汇交力系的简化方法：儿何法和解析法；平面汇交力系的简化结果：一个力；平面汇交力系平衡的两种形式：几何形式和解析形式及其应用；力矩符号规定，力对点之矩及其计算，力偶的性质，平面力偶系的简化结果：一合力偶，平面力偶系的平衡条件及其应用。
重点掌握平面汇交力系及平面力偶系的平衡条件及其应用。
第三章-?般力系的平衡
1.基本概念
主欠，主矩，静摩擦系数，重心，形心。
2.基本内容
力向一点平移，平面一般力系的简化结果，主矢和主矩的确定，合力矩定理，平面一般力系的平衡条件，平衡条件的三种形式及其应用，I舌I定端约束与相应的约束力，刚体系统的
平衡问题，刚体系统静定性质的判断，研究对象的选择，刚体系统受力分析的特点。
重点掌握平面一般力系的平衡条件及其应用。
3.一般了解内容
考虑摩擦时的平衡问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2009.06.18）建筑力学课程期末复习指导（文本）王圻：同学们、老师们，大家好！欢迎参加网上答疑！罗红艳：王老师好！王圻：你好！罗红艳：王老师：看到你负责很多课程的辅导，很辛苦啊！王圻：谢谢！尽力而为吧。
吴国平：王老师好吴浩然：王老师：你好！我是杭州电大老师，我想问，这次考试题型与以前有变化吗？罗红艳：呵呵，两位版主都来了啊！欢迎欢迎！吴国平：题型没有变化王圻：题型、范围均没有变化吴浩然：王老师：有复习题型吗？吴国平：有建筑力学期末复习指导,你可以参考王圻：本课程的主要任务学习本课程，使学生掌握物体的受力分析、平衡条件及熟练掌握平衡方程的应用；掌握基本构件的强度、刚度和稳定性问题的分析和计算；掌握平面杆件结构内力和位移的计算方法。
罗红艳：建筑力学的主要涉及的是哪些力学呢？（理力，材力，结力）吴国平：可以那么认为！罗红艳：您的意思是三大力学都要涉及到，是吗？吴国平：是的王圻：建筑力学的内容选择，主要涉及理力，材力，结力中有关建筑管理、施工计算所需的力学知识。
罗红艳：那我们还需要不需要再重新补一下这三大力学的知识呢？吴国平：你可以根据教材的内容和有关大纲要求进行学习啊王圻：如果学习建筑力学，那就可以了。
如果搞设计，那还需要在补一些。
罗红艳：我觉得本专业的课程难点就是这三大力学，一环扣着一环。
可是我们大部分学生都没有这三大力学的基础，学起来有些困难。
吴国平：那是啊，就需要老师多花时间，学生更加努力才行罗红艳：自己学真有些茫然，不知如何开始。
这个专业有很多课程都是紧扣着力学做基础的，如果力学学不好，后面的课程真的很难学下去。
吴国平：工科的专业基础课，一般都是比较难的，尤其以力学为最难，需要老师好好的引导罗红艳：的确如此，力学最难且最重要了。
吴国平：大家一起探讨问题，这样也有利于学生的学习啊罗红艳：是的，好的学习环境和氛围对大家学习很有利。
吴国平：所以，要培养自己良好的学习习惯和最高效的学习方法王圻：确实，应该了解学生到底难在哪里？才有解决的方法罗红艳：因为课时少，基础差，所以我们也在课外找了很多资料进行学习。
毕竟不像全日制的学校，学的东西那么细，所以我们要学会自主学习，提高自学能力和能动性。
真希望老师能有针对性地给大家讲解课程中的难点！吴国平：我想你这点要求很基本的了，你所在的学校或教学点该能满足的罗红艳：.................吴国平：以后如有问题，实在很难处理的时候，可以上这里发贴提问！罗红艳：谢谢吴老师！您还有其他的联系方式吗？如MSN，QQ什么的？吴国平：QQ:894139192，但我可能上的不多，这里关注的反而多一点罗红艳：没关系，有机会的话换个方式交流一下。
非常感谢！吴国平：不客气罗红艳：认识您很高兴！吴国平：欢迎以后多多交流~罗红艳：一定一定！王圻：终结性考核的要求（1）答题时间：期末考试时间为90分钟。
（2）其它：学员考试时可带钢笔，铅笔，尺子，橡皮和计算器。
罗红艳：形成性考试和终结性考核的分数比例是怎样的？王圻：本课程采用形成性考核与期末考试（终结性考核）相结合的方式。
总成绩为100分，及格为60分。
形成性考核占总成绩的20%；期末考试占总成绩的80%。
形成性考核由实验和形成性考核册组成。
中央电大统一组织编写形成性考核册。
形成性考核册由4次形成性考核组成。
形成性考核以完成形成性考核册和实验报告为主，由辅导老师按完成的质量评分，每次形成性考核以百分计。
学员形成性考核完成情况由中央电大和省电大分阶段检查。
期末考试由中央电大统一命题，统一组织考试。
王圻：试题类型及分数一、单项选择题（每小题3分，共计30分）二、判断题（每小题2分，共计30分。
将判断结果填入括弧，以√表示正确，以×表示错误）三、计算题（共40分）静定桁架指定杆的内力计算（10分）；单跨梁内力图（10分）；三跨连续梁的力矩分配法（20分）课程考核的内容和要求说明：带▲的知识点将只在形成性考核中进行考核，终结性考核不再涉及。
不是期末考核的重点1 静力学基本知识考核目的通过本章的考核，旨在检验学生对静力学基本概念的掌握程度，以及对简单结构进行受力分析的熟练程度；检验学生对平面汇交力系掌握程度，了解其平衡问题；检验学生对平面一般力系的简化与平衡的掌握程度，了解有关摩擦的平衡问题。
考核知识点（1）力、刚体和平衡的概念；约束、约束反力；隔离体与受力图。
（2）力矩，合力矩定理；力偶，力偶的性质；平面力偶系的合成与平衡。
（3）力在直角坐标上的投影；合力投影定理；平面汇交力系的合成与平衡。
（4）力的平移定理；平面一般力系的简化，主矢和主矩；（固定端约束与相应的约束反力）。
（5）平面一般力系的平衡；简单物体系统的平衡问题。
（6）▲滑动摩擦的概念；▲摩擦角；▲摩擦的平衡问题。
考核要求（1）了解力、刚体和平衡的概念；掌握常见典型约束的性质及约束反力的确定；掌握物体和简单物体系统受力图的画法。
（2）理解力矩和力偶的基本概念及其性质；掌握平面问题中力对点之矩的计算；了解平面力偶系的合成与平衡；（3）掌握力在直角坐标轴上的投影；了解平面汇交力系的合成与平衡。
（4）理解平面一般力系的简化原理；了解平面一般力系向一点简化的方法；了解计算平面一般力系的主矢和主矩；（5）掌握求解单个物体的平衡问题；掌握求解简单物体系统的平衡问题。
（6）了解滑动摩擦的概念；了解摩擦角的概念；了解有摩擦的平衡问题。
考核要点1、对于作用在物体上的力，力的三要素是大小、方向和作用点吗？2、力对矩心的矩，是力使物体绕矩心转动效应的度量吗？3、如果有n个物体组成的系统，每个物体都受平面一般力系的作用，则共可以建立2n 个独立的平衡方程吗？4、计算简图是经过简化后可以用于对实际结构进行受力分析的图形吗？5、力系简化所得的合力的投影是否和简化中心位置有关，而合力偶矩和简化中心位置无关。
6、约束是阻碍物体运动的限制物吗？7、力偶的作用面是指组成力偶的两个力所在的平面吗？8、物体系统是否是指由若干个物体通过约束按一定方式连接而成的系统。
9、若刚体在二个力作用下处于平衡，则此二个力必大小相等，方向相反，作用在同一直线。
10、力偶可以在它的作用平面内任意移动和转动，而不改变它对物体的作用。
11、平面一般力系可以分解为一个平面汇交力系和一个平面力偶系。
12、由两个物体组成的物体系统，共具有6独立的平衡方程。
13、力偶对物体的转动效应，是否是用力偶矩度量而与矩心的位置无关。
2 静定结构基本知识考核目的通过本章的考核，旨在检验学生掌握几何不变体系的基本组成规则及其应用的能力。
考核知识点（1）几何不变体系和几何可变体系；（2）自由度和约束的概念、瞬变体系的概念；（3）几何不变体系的基本组成规则；（4）静定和超静定结构的几何特征。
考核要求（1）掌握几何不变体系的基本组成规则及其应用；（2）了解静定结构和超静定结构在几何组成方面的区别。
考核要点1．几何不变体系、几何可变体系、几何瞬变体系、多余约束的判定2．结构的几何组成规则的应用3．静定结构内力计算4、未知量均可用平衡方程解出的平衡问题，称为超静定问题吗？5、三个刚片用不在同一直线的三个单铰两两相连，组成几何不变体系。
6、一个点在平面内的自由度有几个。
7、链杆（二力杆）对其所约束的物体的约束反力为沿链杆的两铰链中心的连线作用在物体上。
8、多余约束是否是指维持体系几何不变性所多余的约束。
9、无多余约束的几何不变体系组成的结构是超静定结构吗？10、如何判断几何可变体系与几何瞬变体系11、静定结构的几何组成特征是体系几何不变且无多余约束。
3静定结构內力计算考核目的通过本章的考核，旨在检验学生掌握轴向拉伸(压缩)的轴力计算及轴力图画法；检验学生计算平面桁架的能力。
检验学生掌握梁弯曲内力计算和内力图绘制方法的能力；检验学生掌握静定平面刚架的内力计算及内力图的绘制方法的能力。
考核知识点（1）变形体及其基本假设；杆件变形的基本形式；内力和截面法。
（2）轴力、轴力图；平面桁架内力计算。
（3）剪切、扭转的概念；▲扭矩和扭矩图。
（4）平面弯曲；梁的类型；剪力和弯矩的计算。
（5）利用▲函数关系、微分关系、叠加原理作梁的内力图。
（6）静定平面刚架的内力图。
考核要求（1）掌握运用截面法分析杆件轴力，正确绘制轴力图；掌握平面桁架内力计算。
（2）掌握函数方程法、微分关系作梁的内力图；掌握叠加法作梁的弯矩图。
（3）掌握静定平面刚架的计算及内力图绘制。
考核要点1．杆件变形的基本形式：轴向拉伸或压缩、剪切、扭转、弯曲2．平面弯曲3．截面法求杆件截面内力的三个主要步骤。
4．计算桁架的支座反力及杆的轴力。
5．画简支梁、外伸梁的内力图（剪力图和弯矩图）。
6、平面弯曲是否是指作用于梁上的所有荷载都在梁的纵向对称平面内，则弯曲变形时梁的轴线仍在此平面内？7、轴向拉伸（压缩）的正应力大小和轴力的大小成反比，是否规定拉为正，压为负？8、平面图形的对称轴一定通过图形的形心吗？9、在材料相同的前提下，压杆的柔度越小，压杆就越容易失稳吗？10、从提高梁弯曲刚度的角度出发，较为合理的梁横截面应该是否是：以较小的横截面面积获得较大的惯性矩。
11、轴力是指沿着杆件轴线方向的内力吗？12、截面上的剪力是否是使研究对象有逆时针转向趋势时取正值，当梁横截面上的弯矩使研究对象产生向下凸的变形时（即下部受拉，上部受压）取正值。
13、桁架中内力为零的杆件称为零杆吗？14、有面积相等的正方形和圆形，比较两图形的形心轴惯性矩，孰大孰小？15、矩形截面对底边为轴的惯性矩为。
16、圆形截面，直径为D，则其抗弯截面模量为多少。
17、截面法求杆件截面内力的三个主要步骤顺序为取分离体、画受力图、列平衡方程。
18、截面法计算静定平面桁架，其所取脱离体上的未知轴力数一般不超过几个。
4 杆件的强度、刚度和稳定性计算考核目的通过本章的考核，旨在检验学生掌握应力、应变、胡克定律的概念；检验学生掌握轴向拉伸(压缩)的应力计算及强度计算；检验学生了解材料的力学性能；检验学生掌握梁的正应力强度条件及强度计算；检验学生了解梁的剪应力强度计算；检验学生掌握简单图形惯性矩的计算、惯性矩的平行移轴公式、组合截面惯性矩的计算。
检验学生理解组合变形的强度计算；检验学生理解压杆稳定的计算。
考核知识点（1）应力、应变、胡克定律。
（2）截面的形心、静矩、惯性矩及组合截面惯性矩计算。
（3）▲材料的力学性能（低碳钢的拉伸试验；铸铁的压缩试验及两类材料的比较）；轴向拉伸(压缩)时截面上的应力；轴向拉伸(压缩)的强度条件及强度计算。
（4）梁的正应力计算公式；梁的正应力强度条件及强度计算；提高梁抗弯强度的途径；▲梁的剪应力强度计算；▲组合变形的强度计算。
（5）压杆的临界力；欧拉公式；▲压杆的稳定计算；▲提高压杆稳定性的措施。
