滑升门施工方案
自动滑动门安装施工设计
自动滑动门安装施工设计1. 设计概述自动滑动门是现代建筑中常见的设施，它不仅能提升建筑物的整体美观度，同时也能提供便捷、高效的通行效率。
本施工设计文档旨在提供一份详尽的自动滑动门安装方案，确保施工过程的专业性和门的功能性。
2. 施工准备2.1 材料准备- 自动滑动门机组- 门框和门扇材料- 轨道和滑轮系统- 电气控制系统组件- 密封条和防护装置- 安装工具和紧固件2.2 技术准备- 详细了解自动滑动门的结构和工作原理- 准备施工图纸和装配图- 准备相关的安装手册和操作指南- 确定安装位置和相关尺寸2.3 人员准备- 专业技术人员- 安装工人- 电工- 安全监督人员3. 施工流程3.1 门体安装1. 根据施工图纸，划出门框和门扇的安装位置。
2. 确保门框水平、垂直，符合建筑物的要求。
3. 安装门扇，调整门扇的平直度和开启关闭顺畅。
3.2 轨道和滑轮系统安装1. 根据设计要求，安装轨道，确保轨道水平和垂直度。
2. 安装滑轮，保证滑轮运动顺畅，无噪声。
3. 连接轨道和滑轮系统，确保门体在运动过程中稳定。
3.3 电气控制系统安装1. 根据设计图纸，布设电气线路，确保线路安全、可靠。
2. 安装控制器，确保控制器与门体、传感器等设备连接正确。
3. 进行电气系统调试，测试门体的各项功能是否正常。
3.4 防护和密封安装1. 安装防护装置，确保门体的安全。
2. 安装密封条，确保门体的密封性能。
4. 施工注意事项- 确保所有材料和设备符合国家和行业的标准。
- 在施工过程中，严格遵守安全操作规程，确保人员安全。
- 施工过程中，做好每一个环节的检查和验收，确保施工质量。
5. 施工后验收- 检查门体的安装位置是否准确，开启关闭是否顺畅。
- 检查轨道和滑轮系统的运动是否顺畅，是否有噪声。
- 检查电气控制系统的功能是否正常，传感器是否灵敏。
- 检查防护和密封装置是否安装到位，是否有效。
6. 施工后维护- 定期检查门体的运动部件，及时润滑。
工业滑升门安装说明书
工业滑升门安装说明书工业滑升门安装：一、钢架的安装：用标准规格的钢架立于洞口的两侧，保证钢架的垂直度和水平度，然后用10个M10×110㎜的膨胀螺栓固定到墙壁上，保证每个点能承受1000N的垂直拉力而不脱落、不松动，并注意避开轨道固定件的安装位置。
二、轨道的安装：根据工业滑升门的门板宽度和高度确定两轨道固定件的位置并用水平管测水平，再用M8×41㎜的方头螺钉固定。
三、扭簧的安装：将扭簧中心支架、尼龙胶圈、固定法兰、与门体重量相匹配的扭簧、锁紧法兰、绕线轮、轴承支架按顺序（分清左右侧）套在镀锌钢管上，并注意各零部件是否安装正确。
四、工业滑升门门板的安装：将底密封条放到底门板的底部，并用M4×16㎜或M6.4×16㎜的自攻钉将其从背面固定到门板上。
五、调整：用手将工业滑升门升降数次，观察门体运行是否平稳，扭簧的力量是否适当，然后做具体调整并紧固各连接部分的螺丝。
六、工业滑升门电机的安装：将链盒与电机连接并固定。
将链盒前端的U 形架固定到扭簧中心支架上面的木板上并居中，连接链盒。
用带眼角钢做成“∏”支架，下端与电机用M8连接固定，上端用两个M8×70㎜的膨胀螺栓固定到天棚上。
用M6.4×16㎜的自攻钉将钩座固定到顶门板顶部的中间位置上，连接钩子。
接上电源，观察电机的运行情况，调整上下行程。
七、布线：用φ1.0线径的白色护套线，从电机尾部的电动开关接线端子中引出，顺着电机吊架布到洞口左侧距地面1.2m处，每隔500㎜钉一个线卡子，然后接上手动开关。
布线要横平竖直，既美观又合理。
八、提手的安装：提手应安装在底门板上，左右居中，横向中心线与方格的下端边缘线对齐。
九、锁的安装：锁眼应用专门的开孔器，开在从下往上数的第三块门板的中心位置，安装时锁槽一律向下，背帽拧紧。
此外，河南拉斐特只能科技温馨提示：工业滑升门的安装对施工场地也有一定的要求：工业滑升门安装要素——对电源要求1、使用安全和检修方便，应设置独立的滑升门电源（交流220V、50HZ、6A）。
四川卫生间滑门工程施工方案
一、工程概况本工程位于四川省成都市某住宅小区，卫生间滑门施工面积约为50平方米。
卫生间滑门采用铝合金材质，设计风格简约现代，施工要求严格。
为确保工程质量和进度，特制定以下施工方案。
二、施工准备1. 技术准备（1）组织施工人员学习卫生间滑门施工工艺和质量标准，确保施工人员掌握施工技术和质量要求。
（2）熟悉相关施工图纸，明确设计要求。
2. 材料准备（1）铝合金型材：选用符合国家标准的铝合金型材，表面处理应符合设计要求。
（2）密封条、滑轮、合页等配件：选用质量可靠、性能稳定的配件。
（3）施工工具：电动切割机、手电钻、扳手、螺丝刀等。
3. 施工场地准备（1）卫生间地面清理干净，确保无杂物。
（2）卫生间墙面处理平整，如有凹凸不平处，应提前进行修补。
三、施工工艺1. 放线定位（1）根据设计图纸，确定卫生间滑门安装位置。
（2）使用墨斗或激光水平仪进行放线，确保滑门安装位置准确。
2. 安装轨道（1）根据放线定位结果，将铝合金轨道固定在卫生间墙面上。
（2）确保轨道水平，误差不超过1mm。
3. 安装滑门（1）将铝合金滑门放置在轨道上，调整滑轮位置，使滑门与轨道平行。
（2）使用螺丝将滑门固定在轨道上，确保滑门安装牢固。
4. 安装配件（1）安装密封条，确保密封性能良好。
（2）安装滑轮、合页等配件，确保滑门运行顺畅。
5. 调试与验收（1）对滑门进行试运行，检查滑门运行是否顺畅，有无异响。
（2）检查密封性能，确保无渗漏。
（3）经检验合格后，填写验收记录。
四、质量保证措施1. 严格控制材料质量，选用符合国家标准的铝合金型材和配件。
2. 严格执行施工工艺，确保施工质量。
3. 加强施工过程中的监督检查，及时发现并解决质量问题。
4. 对已完成的工程进行自检和互检，确保工程质量。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。
2. 施工现场设置警示标志，防止非施工人员进入施工区域。
3. 严禁酒后施工，确保施工安全。
4. 施工过程中，注意用电安全，防止触电事故发生。

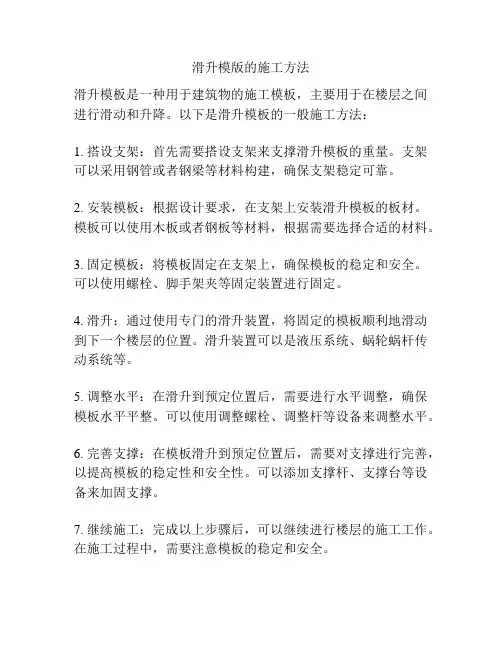

滑升模版的施工方法
滑升模版的施工方法
滑升模板是一种用于建筑物的施工模板，主要用于在楼层之间进行滑动和升降。
以下是滑升模板的一般施工方法：
1. 搭设支架：首先需要搭设支架来支撑滑升模板的重量。
支架可以采用钢管或者钢梁等材料构建，确保支架稳定可靠。
2. 安装模板：根据设计要求，在支架上安装滑升模板的板材。
模板可以使用木板或者钢板等材料，根据需要选择合适的材料。
3. 固定模板：将模板固定在支架上，确保模板的稳定和安全。
可以使用螺栓、脚手架夹等固定装置进行固定。
4. 滑升：通过使用专门的滑升装置，将固定的模板顺利地滑动到下一个楼层的位置。
滑升装置可以是液压系统、蜗轮蜗杆传动系统等。
5. 调整水平：在滑升到预定位置后，需要进行水平调整，确保模板水平平整。
可以使用调整螺栓、调整杆等设备来调整水平。
6. 完善支撑：在模板滑升到预定位置后，需要对支撑进行完善，以提高模板的稳定性和安全性。
可以添加支撑杆、支撑台等设备来加固支撑。
7. 继续施工：完成以上步骤后，可以继续进行楼层的施工工作。
在施工过程中，需要注意模板的稳定和安全。
以上是滑升模板的一般施工方法，具体的施工过程可能会因为不同的施工环境和要求而有所调整。
在进行施工前，需要确保施工人员具备相关的技能和经验，并严格按照施工方案进行操作。
成品滑升门施工方案
成品滑升门施工方案1. 引言成品滑升门是一种广泛应用于工业和商业建筑中的大型开放式门，它具有结构简单、操作方便、安全性高等优点。
本文档将详细介绍成品滑升门的施工方案，包括施工流程、所需材料和工具、安全措施等内容。
2. 施工准备在开始施工之前，需要进行一些准备工作，以确保施工的顺利进行。
2.1 确定安装位置首先，需要确定成品滑升门的安装位置。
通常情况下，滑升门用于工业和商业建筑的进出口，因此需要根据需求选择合适的位置安装。
2.2 测量尺寸在确认安装位置后，需要使用测量工具精确测量成品滑升门的尺寸，包括宽度、高度和深度等。
这些尺寸将用于制定施工计划和购买所需材料。
2.3 购买材料和工具根据所测量的尺寸，购买适量的成品滑升门和安装所需的材料，例如螺丝、膨胀螺栓、垫片等。
同时，也需要购买适当的工具，如螺丝刀、扳手、电动钻等。
2.4 安全措施施工过程中需要注意安全事项，确保施工人员的人身安全和财产安全。
在施工现场设置警示标志，准备好个人防护装备，如安全帽、手套、护目镜等。
确保施工区域内没有其他人员或障碍物。
3. 施工流程3.1 安装门框首先，在安装位置上标记出门框的位置。
根据测量的尺寸，使用螺丝将门框固定到墙壁或立柱上。
确保门框垂直水平，并按照厂家提供的指导进行安装。
3.2 安装导轨安装门框后，需要安装导轨。
将导轨放置在门框上，并使用螺丝固定。
确保导轨的安装牢固，并能够顺畅运行。
3.3 安装门扇门框和导轨安装完成后，接下来是安装门扇。
将门扇放置在导轨上，并使用螺丝将其固定。
确保门扇能够顺利滑动，并能够完全关闭。
3.4 安装驱动装置门框和门扇安装完成后，需要安装驱动装置。
根据厂家提供的指导，安装电动马达或手动开启装置。
对于电动马达，需要连接电源，调整马达的运行速度和力度。
3.5 进行调试和测试在施工完成后，需要进行调试和测试。
测试门的开启和关闭功能，确保门扇运行平稳，并能够完全关闭。
对于电动马达，确保其运行正常，没有异常噪音或故障。

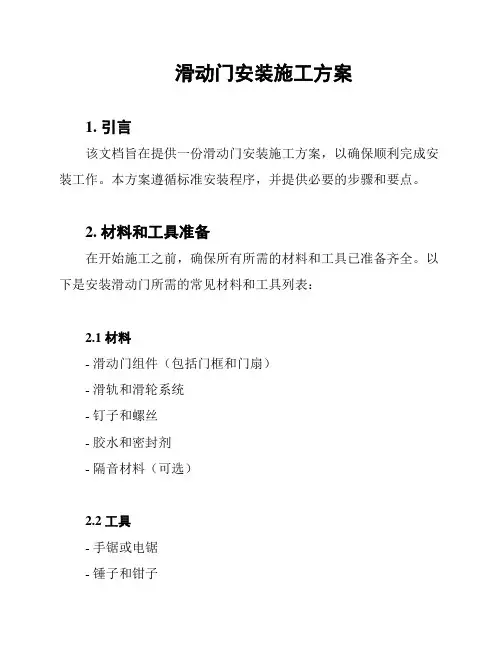

滑动门安装施工方案
滑动门安装施工方案1. 引言该文档旨在提供一份滑动门安装施工方案，以确保顺利完成安装工作。
本方案遵循标准安装程序，并提供必要的步骤和要点。
2. 材料和工具准备在开始施工之前，确保所有所需的材料和工具已准备齐全。
以下是安装滑动门所需的常见材料和工具列表：2.1 材料- 滑动门组件（包括门框和门扇）- 滑轨和滑轮系统- 钉子和螺丝- 胶水和密封剂- 隔音材料（可选）2.2 工具- 手锯或电锯- 锤子和钳子- 螺丝刀和螺丝批- 框尺和水平仪- 胶刀和刷子- 涂料和刷子（视情况而定）3. 施工步骤按照以下步骤进行滑动门的安装：3.1 准备工作- 清理安装区域，确保地面平整清洁。
- 量取门洞尺寸，并根据实际尺寸确定门框和门扇的尺寸。
3.2 安装门框- 根据门洞尺寸制作门框。
确保门框垂直和水平。
- 使用胶水和螺丝将门框固定在门洞的墙壁上。
3.3 安装滑轨和滑轮系统- 将滑轨固定在门框的顶部。
- 完成滑轮系统的安装，确保门扇能够平稳滑动。
3.4 安装门扇- 将门扇插入滑轨，并确保门扇能够顺畅滑动。
- 根据需要，调整门扇的水平和垂直位置。
3.5 调试和测试- 确保滑动门能够顺畅地打开和关闭。
- 检查门框和门扇的稳固性，修复任何松动或损坏的部分。
4. 安全注意事项在进行滑动门安装时，请遵循以下安全注意事项：- 使用适当的个人防护设备，如手套和安全眼镜。
- 注意施工现场的安全，并确保其他人员远离施工区域。
- 根据需要使用梯子或脚手架，确保安全施工。
- 当使用电动工具时，谨慎操作，避免意外发生。
5. 结论本文档提供了一份滑动门安装施工方案，旨在确保顺利完成滑动门的安装工作。
在实施本方案时，请注意安全和施工标准，并根据具体情况进行调整和改进。
滑动门的正确安装将为您提供便利和美观的门体解决方案。
滑升模板施工方案
滑升模板施工方案一、工程概况与目标工程概况本工程为高层建筑，预计总高度为XX米，采用滑升模板施工技术。
该建筑位于市区繁华地段，对施工质量、安全、进度要求高。
工程目标确保施工质量满足设计要求，施工进度符合合同规定，施工安全无事故，同时实现工程效益最大化。
二、施工准备与条件施工准备完成施工图纸会审，确保图纸准确无误。
完成施工组织设计，明确施工顺序、施工方法、施工机械设备等。
完成施工现场勘查，了解地形地貌、地下管线等情况。
施工条件施工现场具备足够的承载能力，满足滑升模板施工要求。
施工用水、用电、交通等条件满足施工需求。
三、滑升模板选型与设计根据工程特点和施工要求，选择适合的滑升模板类型，并进行详细的设计计算，确保模板结构安全稳定。
四、安装与调试步骤安装步骤按照设计要求，完成模板基础施工。
安装滑升轨道和滑升设备。
安装模板体系，包括模板面板、支撑系统等。
调试步骤对滑升设备进行调试，确保运行平稳、无故障。
对模板体系进行预压试验，检查模板变形情况。
五、施工过程与监控施工过程按照施工组织设计，有序进行滑升模板施工，严格控制施工质量、进度和安全。
施工监控对滑升过程进行实时监测，包括滑升速度、模板变形等。
对施工质量进行定期检查，确保施工质量符合要求。
六、质量保证与措施质量保证建立健全的质量管理体系，明确质量目标、质量责任和质量措施，确保施工质量满足设计要求。
质量措施对原材料进行质量检查，确保使用合格的建筑材料。
对施工过程进行质量控制，确保施工质量符合设计要求。
七、安全管理与防护安全管理建立健全的安全管理体系，明确安全目标、安全责任和安全措施，确保施工过程安全无事故。
安全防护对施工现场进行封闭管理，设置安全警示标志。
对施工人员进行安全教育和培训，提高安全意识。
八、工程验收与移交工程验收完成施工后，组织相关部门进行工程验收，确保工程质量符合设计要求。
工程移交验收合格后，将工程移交给使用单位，并提供相关的施工资料和竣工图纸。
滑升门施工方案范文
滑升门施工方案范文
一、施工前准备
1.确定滑升门的尺寸和材质，根据建筑的设计要求进行选择。
2.将滑升门的设计图纸进行评审，并确定施工方案和施工进度。
3.确定滑升门的施工队伍和所需材料，做好物资采购和准备工作。
二、施工准备
1.清理施工现场，确保施工区域安全整洁。
2.对施工区域进行测量和标线，确定滑升门的位置和大小。
3.搭建施工脚手架，提供施工所需的工作平台和安全设施。
三、滑升门框架的安装
1.安装滑升门的钢制框架，根据图纸的要求进行定位和安装。
2.进行框架的固定和钢管的焊接，确保滑升门的稳固和牢固。
四、滑升门的安装
1.根据滑升门的尺寸，制作门扇和门框，进行预装。
2.将门扇和门框进行升降，调节门扇的平衡，确保门扇的开启和关闭灵活顺畅。
3.进行门扇和门框的安装，使用螺栓和膨胀螺丝进行固定。
五、滑升门的电气安装
1.根据滑升门的功能需求，进行电气系统的设计和布线。
2.安装滑升门的电机、控制器和传感器等电气设备。
3.进行电气系统的调试和测试，确保滑升门的正常运行。
六、滑升门的调试和验收
1.完成滑升门的安装后，进行全面的调试，检查门扇的开启和关闭、运行速度等功能。
2.进行滑升门的质量检验和验收，确保满足设计要求和安全规范。
七、施工总结和整理
1.对滑升门施工的过程进行总结和评估，记录施工中的问题和经验教训。
2.清理施工现场，将施工材料和工具进行整理和归纳。
3.形成施工报告，向相关部门和客户进行交接和汇报。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于渔子溪新交通洞工业滑升门
专项施工方案报审表
（承包【2012】技案号）
工程名称：映秀湾水力发电总厂映秀备品库房工程合同编号：映电SJDGCSG【2012】293号
渔子溪水电站新交通洞工业滑升门施工方案
一、产品描述
概述
工业滑升门全部由分段式门板构成，运行于适合门开启的轨道系统，而由平衡系统实现随动平衡，门体为42mm厚保温板。
快联工业门是一种采用欧洲技术的多功能分节式提升门，其设计目标是针对那些需要坚固的，具有良好热绝缘性能以及能节省空间的工业房屋外墙用门的客户。
这种滑升门在开启时向上滑动到天花板下，使得屋门完全的敞开。
可以选配不同的窗户以提供良好采光和透明度。
门板
门板厚42mm,500mm高，其内、外表面各为0.5mm厚的横向凹凸条纹的铝或钢板。
内层为经层压于高温作用下经化学反应而成型的聚氨酯发泡保温材料，从而内层与外层构成金属/发泡材料/金属形式的坚实的三明治夹心板。
为装配折页等其他附件，门板中又加钢板带予以加固。
各门板的连接处装有密封橡胶隔断冷热传递，减少热损失。
发泡材料密度
48Kg/m3+2Kg/m3
密封
所有的提升门均装配有顶部及底部密封。
而且所有轨道与门板间都配有橡胶密封以提供门体与轨道间良好的密闭性。
良好的密闭性。
保温(无采光窗的门板)
对于已安装的关闭状态的门（4x4m）的U值测试指标为：0.84 W/m2 o C(钢表面门)；0.95 W/m2 o C(铝表面门)。
通过门板间的U值为0.4 W/m2 o C。
密闭性
对于一已安装的门的空气密闭性约为2.0m3/m2/h (50帕压力下)。
风载
标准风载为550牛顿/m2，更高的要求下750牛顿/m2可选。
平衡系统
提升门均由高强弹簧系统保证平衡，弹簧的最少使用寿命为20,000循环周期。
标准使用寿命以上直至150,000的循环周期可以选配。
弹簧防断装置
每个弹簧都配有弹簧防断装置，在任何弹簧断裂的情况下，门会在20cm范围内停止。
电机与控制装置
快联的门有两种不同的电机,FEM5型和FEM100型,实际根据门的重量及开启频率选择相应的电机类型。
控制箱的面板上配有按钮以实现开/停/关的功能。
标准为三个按键开启。
其他常用的控制功能可以选配。
电动门的驱动电源为380伏/三相，50赫兹。
开门速度为0.25米/秒。
安全装置
快联电动门的底部装有一个气动安全装置。
门在关闭过程中如遇到障碍物，该安全装置将使门反向运行直至全开位置。
阻止绳索断裂阻止弹簧断裂
商用五金件包括冲模浇注高强度铝盖；7股合成镀锌钢丝绳。
不锈钢铰链延长了使用寿命。
铝合金弧形支架易持续性调节。
密封性能：
1.侧部密封条：侧部密封条安装在轨道
2.底部密封条工业门专用的底部密封条，与固定
角板上，安装完毕后，紧贴门板。
地面完全接触，气密性好。
3．顶部密封工业滑升门专业顶部密封条，安装完毕后，门体关闭的情况下，密封条将紧贴墙壁。
滑升门标准配件
1、立轨10、弹簧19、顶部门板28、钢丝绳
滑升门组合透视门（图）
2、 立轨固定角
板 11、弹簧防断裂装置 20、采光窗（选配） 29、钢丝绳防断裂装置 3、 横轨 12、紧簧座SBR 21、中部门板 30、底部封边 4、 横轨固定角
板 13、紧簧座WS 22、合页 31、通风窗（选配） 5侧部密封条 14、工业门开门机 23、底部门板 32、中部封边 5、 门轴 15、开门机控制盒 24、大把手 33、顶部封边 6、 连轴器 16、缓冲器 25、底部封门槽
34、顶部密封条
8、座 17、钢质滑轮 26、底部密封条及安全底边 35、顶部封门槽 9、鼓轮
18、滑轮固定座
27、底部滑轮
36、遥控接收装置（选配）
报价单
都江堰市水利水电工程有限公司
2014年3月28日
