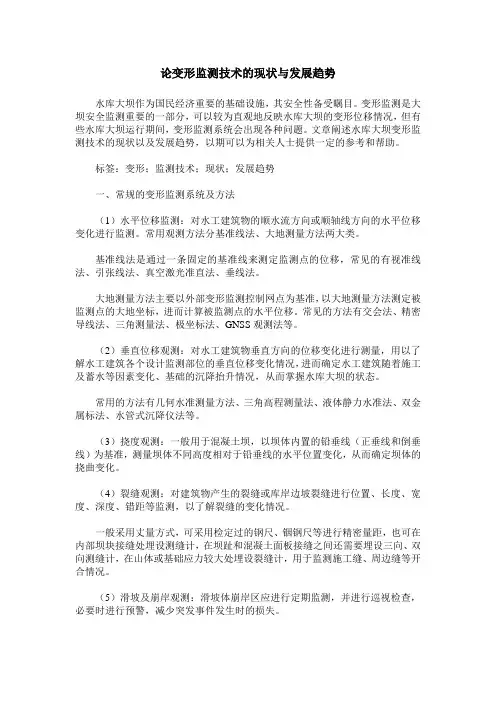

论变形监测技术的现状与发展趋势水库大坝作为国民经济重要的基础设施，其安全性备受瞩目。
变形监测是大坝安全监测重要的一部分，可以较为直观地反映水库大坝的变形位移情况，但有些水库大坝运行期间，变形监测系统会出现各种问题。
文章阐述水库大坝变形监测技术的现状以及发展趋势，以期可以为相关人士提供一定的参考和帮助。
标签：变形；监测技术；现状；发展趋势一、常规的变形监测系统及方法（1）水平位移监测：对水工建筑物的顺水流方向或顺轴线方向的水平位移变化进行监测。
常用观测方法分基准线法、大地测量方法两大类。
基准线法是通过一条固定的基准线来测定监测点的位移，常见的有视准线法、引张线法、真空激光准直法、垂线法。
大地测量方法主要以外部变形监测控制网点为基准，以大地测量方法测定被监测点的大地坐标，进而计算被监测点的水平位移。
常见的方法有交会法、精密导线法、三角测量法、极坐标法、GNSS观测法等。
（2）垂直位移观测：对水工建筑物垂直方向的位移变化进行测量，用以了解水工建筑各个设计监测部位的垂直位移变化情况，进而确定水工建筑随着施工及蓄水等因素变化、基础的沉降抬升情况，从而掌握水库大坝的状态。
常用的方法有几何水准测量方法、三角高程测量法、液体静力水准法、双金属标法、水管式沉降仪法等。
（3）挠度观测：一般用于混凝土坝，以坝体内置的铅垂线（正垂线和倒垂线）为基准，测量坝体不同高度相对于铅垂线的水平位置变化，从而确定坝体的挠曲变化。
（4）裂缝观测：对建筑物产生的裂缝或库岸边坡裂缝进行位置、长度、宽度、深度、错距等监测，以了解裂缝的变化情况。
一般采用丈量方式，可采用检定过的钢尺、铟钢尺等进行精密量距，也可在内部坝块接缝处埋设测缝计，在坝趾和混凝土面板接缝之间还需要埋设三向、双向测缝计，在山体或基础应力较大处埋设裂缝计，用于监测施工缝、周边缝等开合情况。
（5）滑坡及崩岸观测：滑坡体崩岸区应进行定期监测，并进行巡视检查，必要时进行预警，减少突发事件发生时的损失。
毕业论文--现代变形监测的技术分析与发展趋势
毕业论文--现代变形监测的技术分析与发展趋势现代变形监测技术：现状分析与未来发展趋势摘要：随着现代工程建设的飞速发展，变形监测技术的需求日益增长。
本文首先分析了现代变形监测技术的发展现状，然后讨论了新的监测技术在变形监测中的应用，最后预测了变形监测技术的发展趋势。
研究结果表明，现代变形监测技术正朝着自动化、网络化、多层次的方向发展。
一、引言变形监测是工程建设中的重要环节，对于保障工程安全、预防灾害具有重要意义。
随着现代科技的发展，变形监测技术也在不断进步。
本文旨在深入分析现有的变形监测技术，探讨新型技术在变形监测中的应用，并展望未来的发展趋势。
二、现代变形监测技术的发展现状现代变形监测技术已经从传统的手动测量和定性描述转向自动化、定量测量和数据分析。
其中，空间信息和近景摄影测量为变形监测提供了新的技术手段。
这些技术能够实现大范围、高精度的数据获取和处理，极大地提高了变形监测的效率和精度。
此外，基于GIS的变形监测数据管理和分析也得到了广泛应用。
GIS能够实现数据的集成、可视化与分析，为研究人员提供强有力的决策支持。
三、新型技术在变形监测中的应用随着科技的不断发展，新型的变形监测技术也在逐步得到应用。
其中，基于近景摄影测量的三维激光扫描技术和基于GPS的自动化监测系统是最具代表性的两种技术。
近景摄影测量结合了传统的摄影测量和计算机视觉技术，可以实现大范围、高精度的数据获取和处理。
三维激光扫描技术则可以获取高精度的三维地形数据，对建筑物等对象的变形进行精确分析。
GPS技术则以其高精度、高效率的优点，广泛应用于自动化监测系统中。
通过接收GPS信号并处理分析，可以实现对建筑物的实时、自动化监测。
四、未来变形监测技术的发展趋势随着科技的不断发展，未来变形监测技术将进一步实现自动化、网络化和多层次化。
具体来说，以下几个方面值得期待：1.自动化：未来的变形监测将更多地依赖自动化设备和技术，如自动测量机器人、智能传感器等，以实现数据的自动获取、处理和分析。
工程测量技术专业毕业设计论文：钢结构变形监测技术研究及应用

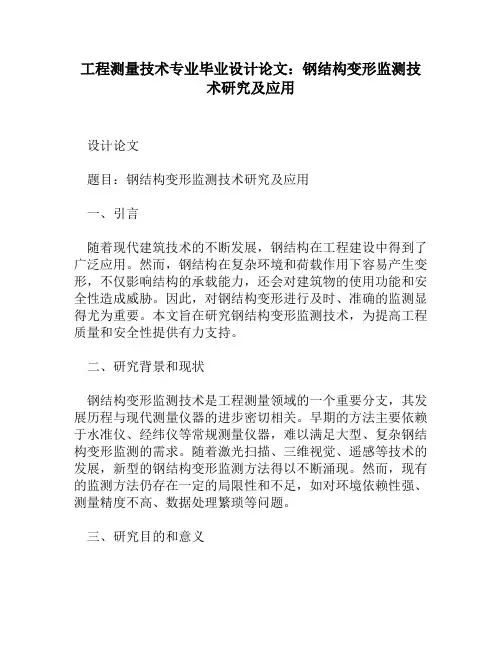

工程测量技术专业毕业设计论文：钢结构变形监测技术研究及应用设计论文题目：钢结构变形监测技术研究及应用一、引言随着现代建筑技术的不断发展，钢结构在工程建设中得到了广泛应用。
然而，钢结构在复杂环境和荷载作用下容易产生变形，不仅影响结构的承载能力，还会对建筑物的使用功能和安全性造成威胁。
因此，对钢结构变形进行及时、准确的监测显得尤为重要。
本文旨在研究钢结构变形监测技术，为提高工程质量和安全性提供有力支持。
二、研究背景和现状钢结构变形监测技术是工程测量领域的一个重要分支，其发展历程与现代测量仪器的进步密切相关。
早期的方法主要依赖于水准仪、经纬仪等常规测量仪器，难以满足大型、复杂钢结构变形监测的需求。
随着激光扫描、三维视觉、遥感等技术的发展，新型的钢结构变形监测方法得以不断涌现。
然而，现有的监测方法仍存在一定的局限性和不足，如对环境依赖性强、测量精度不高、数据处理繁琐等问题。
三、研究目的和意义本研究旨在探索适用于大型、复杂钢结构变形的监测技术，以提高测量精度和效率，为钢结构工程的质量控制和安全管理提供技术支持。
同时，通过研究新型监测技术在不同环境条件下的应用，旨在推动钢结构变形监测技术的发展，为工程实践提供有效手段。
四、研究方法与步骤本研究采用理论分析、实验验证和现场实践相结合的方法，具体研究步骤如下：1. 文献综述与理论分析：全面搜集有关钢结构变形监测技术的文献资料，深入了解现有技术的优缺点及研究现状。
2. 实验设计与实施：根据理论分析的结果，设计并实施一系列实验，以验证新型监测技术的有效性。
3. 工程实践与案例分析：在真实的钢结构工程中应用新型监测技术，收集实际测量数据，分析监测结果，评价新型监测技术的实际应用效果。
4. 结果总结与展望：对实验和现场实践的结果进行总结，提炼出新型监测技术的优势和局限性，并展望未来的研究方向和发展趋势。
五、未来发展方向随着科技的不断进步，钢结构变形监测技术的发展将面临更多机遇和挑战。
边坡变形监测毕业论文.
三、工程执行技术标准（一）执行技术标准1、《建筑地基基础设计规范》（GB50007-2002）2、《建筑工程基坑支护技术规程》（JGJ120-99）3、《建筑变形测量规范》（JGJ/T8-97）4、《岩土工程监测规程》（YS5229-93）5、《建筑变形测量规程》（JGJ8-2007）6、《建筑基坑工程监测技术规范》（GB50497-2009）7、《建筑基坑工程技术规范》（YB9258-97）8、工程建设标准《建筑物沉降观测方法》（DGJ32/J18-2006）；9、《住宅工程质量通病控制标准》DGJ32/J16-2005；10、中华人民共和国国家标准《工程测量规范》（GB50026-2007）；11、中华人民共和国建设部颁标准《城市测量规范》CJJ 8-85；12、中华人民共和国国家标准《地形图图式》GB7929-87；13、其他国家现行的相关规范、标准，专业验收规范。
14、若有最新版本的规范和标准，则以最新的规范和标准为准。
15、有关设计施工图纸（二）基坑监测工程执行技术标准1.1 基坑监测实施单位应具备承担基坑变形监测及沉降观测工程资质。
监测前应在现场踏勘和收集相关资料基础上，依据委托方和相关单位的要求和规范、规程规定编制监测方案；监测方案须经委托方及相关单位认可后方能实施。
1.2 基坑监测按照A1-4地块（大商业）区域为一级基坑、销售物业区域为二级基坑编制监测方案。
1.3 监测范围宜达到基坑边线以外2倍以上基坑深度。
1.4基坑监测应达到下列目的：1) 对基坑支护体系及周边环境安全进行有效监护；2) 为信息化施工提供参数；3) 验证有关设计参数。
1.5监测点应稳定可靠，标识清晰，能直接反映监测对象的变化特性。
1.6各类传感器在埋设前均应进行标定，各种测量仪器除精度需满足要求外，应定期由法定计量单位进行检验、校正。
1.7监测传感器应满足下列要求：1）与量测的介质特性相匹配，以减小测量误差；2）灵敏度高、线性好、重复性好；3）漂移、滞后误差小；4）防水性好，抗干扰能力强，成活率高。
变形监测论文
变形监测论文——变形监测理论与技术发展的研究现状姓名：***学号：********论文题目：变形数据理论与技术发展的研究现状论文摘要：论述变形监测在工程建设、管理中的意义，以及变形监测的内涵变迁；变形监测的监测技术与数据处理技术的发展进程；总结变形监测与技术发展的现状以及其趋势。
关键词：变形监测，数据处理，监测技术，发展现状与趋势，研究理论。
正文：1.变形监测概论人类社会的进步和国民经济的发展，加快了工程建设的进程，并且对现代工程建筑物的规模，造型，难度提出了更高的要求。
与此同时，变形监测工作的意义更为重要。
在工程项目建设中，由于受到多种主观或者客观的因素影响，会产生变形，变形如果超过了规定限度就会影响建筑物的正常使用，严重者还可能造成损失，而变形监测的首要目的就是要掌握变形体的实际性状，从而为判断其安全提供必要的信息。
变形监测队工程的施工和运营管理极为重要，变形监测涉及到测量、工程地质、水文、结构力学、地球物理、计算机等诸多学科的知识，因此它是一项跨科学的研究。
变形监测主要涉及研究三方面的内容：变形信息的获取、变形信息的的分析与解释以及变形预报，它主要是掌握各种建筑物和地质构造的稳定性，验证一些形变的运动以及设计有效的变形模型。
2.变形监测的一些技术介绍和分析2.1.地面观测监测技术在地面上设站，测量变形体的变化，通称地面观测监测技术。
主要以经纬仪、全站仪、引张线、激光扫描仪、摄影测量等技术为主。
目前地面观测技术的主要发展为、测量机器人和激光三维扫描技术。
2.1.1 自动全站仪监测技术自动全站仪俗称测量机器人（Robotic T otal Station System），里面除了一般电子全站仪的电子电路、光学系统、软件系统以外，还有两个最重要的装置，自动目标照准传感装置和提供动力的两个步进马达。
目标照准传感装置，一般采用内置在全站仪中的CCD阵列传感器，该传感器可以识别被反射棱镜返回的红外光，CCD判别接受后，马达就驱动全站仪自动转向棱镜，并实现自动精确照准。
GPS技术变形监测技术论文

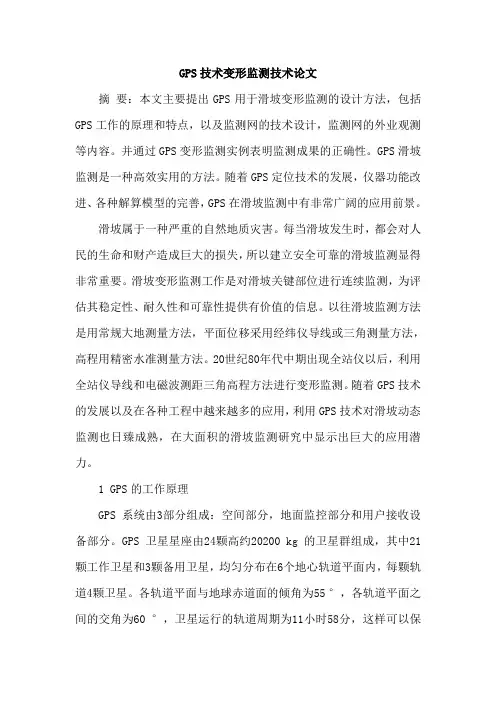

GPS技术变形监测技术论文摘要：本文主要提出GPS用于滑坡变形监测的设计方法，包括GPS工作的原理和特点，以及监测网的技术设计，监测网的外业观测等内容。
