泛海三江火灾主机操作说明书
泛海三江JB-QGL-9100火灾报警控制器(联动型)使用手册
1.5
系统产品技术参数................................................................................................................ 3
1.5.1 供电电源：.................................................................................................................... 3
汉字信息。具有全面的现场编程能力，解决复杂的联动关系设置。仿 Windows 操作界面易学易用，
轻松中文汉字输入。单台设备最大容量为 25,920 个总线报警联动控制点。
JB-QGL-9100/ JB-QTL-9100/JB-QBL-9100 智能二总线报警联动控制器可与本公司配套生产
的智能型火灾探测器、输入模块、输出模块及手动控制盘、多线联动单元按需配接，从而构成一个
4.1.7 电源设置...................................................................................................................... 28
3.2.2 开机上电...................................................................................................................... 13
3.2.3 用户的登录操作.......................................................................................................... 14
泛海三江火灾主机操作说明方案
J B-Q B L-M N/300火灾报警主机操作说明一、正常监视状态1、电源显示灯，总线控制灯，一般联动灯，远音联动灯亮。
2、其他显示灯均为熄灭状态二、故障状态及处理方式A：故障状态：1、液晶显示器显示故障设备的详细地址2、主机打印机打印出故障设备的系统编号，详细地址及故障发生时间3、故障灯亮4、主机蜂鸣器发出告警声B：故障处理：1、按面板控制键输入密码（输入6个8，按#键确认）后，按本机消音键，主机即完成消音。
2、查看显示屏所显示的故障类型及详细地址；3、根据详细地址立即到现场查看原因三、火警状态及处理方式A：火警状态：1、液晶显示屏显示故障报警详细地址和类型。
2、主机打印机打印出报警设备的系统编号，详细地址及火灾发生时间3、“总火警”灯亮。
4、主机蜂鸣器发出报警声B：火警处理：1、声光报警器消音：按面板控制键输入密码（输入6个8，按#键确认）后，按远音控制键，即完成声光报警器的消音。
2、本机告警消音：按面板控制键输入密码（输入6个8，按#键确认）后，按本机消音键，主机即完成消音。
3、查看显示屏显示的火警类型及详细地址4、根据详细地址立即到现场查看具体原因，及时作出处理，必要时请与维护单位联系5、待现场处理完毕后，输入密码（输入6个8，按#键确认），按复位键，使主机恢复正常监视状态。
四、泵房控制系统操作A：报警主机手动操作：1、需要启动消防泵时，按下1号或2号泵控制键，启动显示灯亮，待反馈显示灯亮起则水泵启动。
再按下控制键，则停止消防泵。
五、注意事项1、主机内内置两个开关（主电开关和备用电开关）两个开关应同时处于打开或关闭状态，如遇停电请关闭主电开关，备电可连续工作24小时。
2、吸气式探测器灵敏度非常高，如遇火警报警请立即查看。
3、系统内回路设置及联动装置已调试完毕，禁止更改。
4、手动报警按钮按下后需使用专用钥匙复位。
5、如需测试，按自检按钮，测试完成后主机需要复位，步骤：按面板控制按键，输入密码，主机复位，复位时间需要60秒左右。

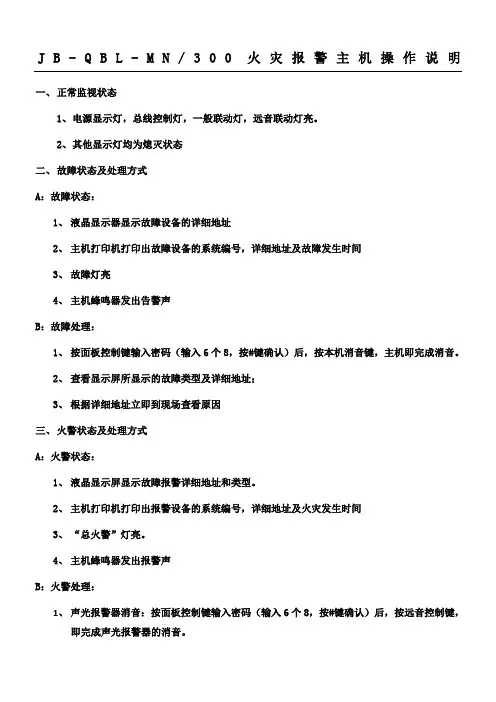

泛海三江火灾主机操作说明方案[1]
![泛海三江火灾主机操作说明方案[1]](https://img.taocdn.com/s3/m/2f871db2d15abe23482f4d77.png)
J B-Q B L-M N/300火灾报警主机操作说明一、正常监视状态1、电源显示灯，总线控制灯，一般联动灯，远音联动灯亮。
2、其他显示灯均为熄灭状态二、故障状态及处理方式A：故障状态：1、液晶显示器显示故障设备的详细地址2、主机打印机打印出故障设备的系统编号，详细地址及故障发生时间3、故障灯亮4、主机蜂鸣器发出告警声B：故障处理：1、按面板控制键输入密码（输入6个8，按#键确认）后，按本机消音键，主机即完成消音。
2、查看显示屏所显示的故障类型及详细地址；3、根据详细地址立即到现场查看原因三、火警状态及处理方式A：火警状态：1、液晶显示屏显示故障报警详细地址和类型。
2、主机打印机打印出报警设备的系统编号，详细地址及火灾发生时间3、“总火警”灯亮。
4、主机蜂鸣器发出报警声B：火警处理：1、声光报警器消音：按面板控制键输入密码（输入6个8，按#键确认）后，按远音控制键，即完成声光报警器的消音。
2、本机告警消音：按面板控制键输入密码（输入6个8，按#键确认）后，按本机消音键，主机即完成消音。
3、查看显示屏显示的火警类型及详细地址4、根据详细地址立即到现场查看具体原因，及时作出处理，必要时请与维护单位联系5、待现场处理完毕后，输入密码（输入6个8，按#键确认），按复位键，使主机恢复正常监视状态。
四、泵房控制系统操作A：报警主机手动操作：1、需要启动消防泵时，按下1号或2号泵控制键，启动显示灯亮，待反馈显示灯亮起则水泵启动。
再按下控制键，则停止消防泵。
五、注意事项1、主机内内置两个开关（主电开关和备用电开关）两个开关应同时处于打开或关闭状态，如遇停电请关闭主电开关，备电可连续工作24小时。
2、吸气式探测器灵敏度非常高，如遇火警报警请立即查看。
3、系统内回路设置及联动装置已调试完毕，禁止更改。
4、手动报警按钮按下后需使用专用钥匙复位。
5、如需测试，按自检按钮，测试完成后主机需要复位，步骤：按面板控制按键，输入密码，主机复位，复位时间需要60秒左右。
泛海三江 火灾报警控制器(联动型) JB-QBL-MN 300 说明书
JB-QBL-MN/300火灾报警控制器(联动型)目录一、概述 (1)二、操作说明 (2)三、外形及安装尺寸 (20)四、接线图 (22)五、主要技术参数 (23)六、注意事项 (24)一、概述JB-QBL-MN/300是新型模拟量火灾报警控制器，具有324个报警控制点（探头模块全混编、无极性、两总线）。
满足GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统》要求。
其具有以下特点：l智能探测器和模块内置微处理器，具有数字滤波和自动补偿功能，采集数据真实可靠，JB-QBL-MN/300控制器采用模糊控制理论、现代火灾报警理论对数据进行处理，从根本上消除漏报，减少误报，提高了可靠性。
l探测器具有灵敏度设置功能，可根据具体环境及重要性对报警灵敏度进行调节。
l探测总线与控制总线共用二总线，不分极性，探头模块全混编，智能探测器和智能模块可直接挂在上面，极大的简化了系统布线、工程安装和线路维护。
l系统采用交流、直流主备电供电系统，掉电时主备电自动切换，保证系统连续运行。
l JB-QBL-MN/300能连接专用微型打印机进行实时打印。
l JB-QBL-MN/300通过标准的RS-485连接楼层火灾显示盘显示火警。
l JB-QBL-MN/300可配接10点多线联动控制/监视点，对重要设备的控制和监视。
l JB-QBL-MN/300带有8点总线手动控制点，大大方便了用户对设备的控制。
本手册主要讲述系统的用户界面、键盘操作、功能设置，以图文相结合的方式描述，以便用户快速掌握使用方法。
另外一些章节简要讲述了JB-QBL-MN/300的系统结构、连线方法、技术特性以及注意事项等(请特别注意《注意事项》里的说明)，供用户参考。
二、操作说明§1对系统的访问§1-1非密码保护操作和密码保护操作该报警器分密码保护操作和非密码保护操作两类。
非密码保护操作不需要输入口令就可完成操作，包括以下操作：l按数字键“0”查看版本信息l本机消音、正常l面板键盘启动、停止l查看当前火警l查看故障l查看启动/反馈要求用户输入口令才能完成的操作为密码保护操作,包括：l系统设置l报警设置l清除设置l手控设置l历史记录l密码设置l自检l复位l总线手控允许、禁止l一般联动自动、手动l远音联动允许、禁止l远音控制消音、正常注：在总线手控“允许”指示灯亮时，总线手控盘不受密码保护，可以进行操作。
JB-QBL-MN200火灾报警主机操作说明
输入“1”为连接打印机, “0”为不连,根据需求设置,按“#”保存,返回按“*”
§2-3 报警设置
在系统主控平台选择菜单中报警设置，将显示如下：
报警设置
探头设置
联动设置
模块设置
调试平台
自动登录
当光棒停在探头设置按“#”键可对探测器进行设置。用↑ ↓ ← →可移动光棒的位置, 按“#”键可对当前光棒所在项进行设置，返回按“*”。
每设定一个地址必须按“#”键保存，否则更改的数据将被放弃。
§2-3-2 模块设置
在菜单中选择模块设置,将显示如下： 模块设置 地址：101 区号：01 房号：01
→ 登记：0 层号：01
JB-QBL-MN/200 火灾报警控制器(联动型)
二、 操作说明
§1 对系统的访问
§1-1 输入口令
该报警器除了按数字键“0”查询版本信息，本机消音键消声，面板键盘启停，查询当
前显示火警、故障、请求/反馈之外，其它功能操作，都需要输入正确的口令后才能完成。在
系统运行情况下，按下“面板键盘”键，液晶显示界面会提示：“输入密码”，当输入正确的
本系统将按照区\层\房进行各种联动设置与其他设置，因此必须做好记录！！！
§2-3-1 探头设置
在菜单中选择探头设置,将显示如下： 探头设置 地址：001 区号：01 房号：01
→ 登记：0 层号：01
类型：光电
第4页
SANJIANG ELECTRONICS
版本号:5008070921
JB-QBL-MN/200 火灾报警控制器(联动型)
光棒停在时间设置按“#”键可对当前时间进行修改
§2-2-1 时间设置
在菜单中选择时间设置,将显示如下;
泛海三江JB-QGL-9100火灾报警控制器(联动型)使用手册
目录
第 1 章 系统概述.................................................................................................................................... 1
1.1
系统简介................................................................................................................................ 1
1.2
系统特点................................................................................................................................ 1
1.5
系统产品技术参数................................................................................................................ 3
1.5.1 供电电源：.................................................................................................................... 3
4.1.7 电源设置...................................................................................................................... 28
泛海三江JB-QGL-9100火灾报警控制器(联动型)使用手册
JB-QGL-9100 JB-QTL-9100 JB-QBL-9100火灾报警控制器（联动型）版本号：5042130924前言JB-QGL-9100/ JB-QTL-9100/JB-QBL-9100 火灾报警控制器（联动型）是深圳市泛海三江电子有限公司充分调研消防市场需求，总结公司在消防行业多年的消防工程经验，完全满足国标 GB4717-2005《火灾报警控制器》和 GB 16806-2006《消防联动控制系统》的要求和精神，并参考了欧洲标准 EN 54-2 和 EN 54-4 的相关要求，设计的新一代智能型一体化火灾报警与联动控制器。
本火灾报警控制器采用模块化设计，具有功能强、容量大、配置灵活及优秀的性价比等特点。
系统采用大屏幕汉字显示屏显示，标配专用微型打印机，可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力，解决复杂的联动关系设置。
仿 Windows 操作界面易学易用，轻松中文汉字输入。
单台设备最大容量为 25,920 个总线报警联动控制点。
JB-QGL-9100/ JB-QTL-9100/JB-QBL-9100 智能二总线报警联动控制器可与本公司配套生产的智能型火灾探测器、输入模块、输出模块及手动控制盘、多线联动单元按需配接，从而构成一个集总线、多线于一身的报警联动一体化火灾控制系统，满足消防工程需要。
视消防工程现场情况不同，可采用柜式安装（JB-QGL-9100）或琴台式安装（JB-QTL-9100）或壁挂式安装（JB-QBL-9100）方式。
这三款火灾控制器性能及操作界面相同。
本说明书 以JB-QGL-9100 为例进行说明。
感谢您选用深圳市泛海三江电子有限公司生产的优质产品！ 使用操作本设备前，请务必详细阅读本说明书。
调试验收完毕后，本说明书应由专人负责，妥善保管，以备日后查用！目录第 1 章 系统概述.................................................................................................................................... 11.1系统简介................................................................................................................................ 11.2系统特点................................................................................................................................ 11.3系统原理图............................................................................................................................ 21.4系统组成设备介绍................................................................................................................ 31.5系统产品技术参数................................................................................................................ 31.5.1 供电电源：.................................................................................................................... 31.5.2 系统工作环境：............................................................................................................ 41.5.3 外围设备：.................................................................................................................... 4第 2 章 系统工程安装与尺寸................................................................................................................ 52.1产品外形与尺寸图................................................................................................................ 52.2系统安装................................................................................................................................ 82.2.1 开箱检查........................................................................................................................ 82.2.2 工程配置检查................................................................................................................ 82.2.3 控制器内部配置及连接状况检查................................................................................ 82.2.4 上电测试........................................................................................................................ 82.2.5 外部设备检查与连线.................................................................................................... 8第 3 章 系统调试与使用........................................................................................................................ 93.1系统调试................................................................................................................................ 93.2系统操作使用说明................................................................................................................ 93.2.1 面板功能........................................................................................................................ 93.2.2 开机上电...................................................................................................................... 133.2.3 用户的登录操作.......................................................................................................... 143.2.4 系统的特殊功能按键.................................................................................................. 163.2.5 中文汉字输入.............................................................................................................. 17第 4 章 系统配置详解.......................................................................................................................... 194.1系统设置.............................................................................................................................. 194.1.1 时间设置...................................................................................................................... 204.1.2 区域设置、楼栋设置、楼层设置.............................................................................. 204.1.3 联网设置...................................................................................................................... 224.1.4 密码设置...................................................................................................................... 244.1.5 显示盘/扩容箱设置.....................................................................................................254.1.6 扩容箱下设显示盘设置.............................................................................................. 254.1.7 电源设置...................................................................................................................... 284.1.8 打印机设置.................................................................................................................. 294.1.9 系统更名...................................................................................................................... 294.1.10 LCD 定时关闭..............................................................................................................304.2总线设置.............................................................................................................................. 304.2.1 接口板设置.................................................................................................................. 304.2.2 探测器／模块设置...................................................................................................... 314.2.3 模块/探测器位置设置.................................................................................................374.2.4 工作模式设置.............................................................................................................. 384.2.5 设备类型添加.............................................................................................................. 394.3联动设置.............................................................................................................................. 414.3.1 系统联动设置.............................................................................................................. 414.3.2 区中联动设置.............................................................................................................. 474.3.3 栋中联动设置.............................................................................................................. 474.3.4 层中联动设置.............................................................................................................. 484.3.5 房中联动设置.............................................................................................................. 504.3.6 复合联动设置.............................................................................................................. 504.3.7 手控盘设置.................................................................................................................. 514.3.8 广播控制盘设置.......................................................................................................... 524.3.9 广播控制点设置.......................................................................................................... 534.3.10 四线制消火栓设置...................................................................................................... 534.4操作...................................................................................................................................... 544.4.1 消音.............................................................................................................................. 554.4.2 恢复.............................................................................................................................. 554.4.3 自检.............................................................................................................................. 554.4.4 声光控制启/停.............................................................................................................554.4.5 自动/手动.....................................................................................................................554.4.6 总线手控禁／允.......................................................................................................... 554.4.7 远音联动禁/允.............................................................................................................554.4.8 重码检测...................................................................................................................... 554.4.9 单点测试...................................................................................................................... 564.4.10单点启／停.......................................................................................................... 584.4.11自动登录.............................................................................................................. 584.4.12屏蔽当前报警...................................................................................................... 594.4.13查询当前屏蔽...................................................................................................... 594.4.14取消全部屏蔽...................................................................................................... 604.4.15查询当前延时...................................................................................................... 604.5历史查询.............................................................................................................................. 614.5.1 历史火警...................................................................................................................... 614.5.2 历史故障...................................................................................................................... 624.5.3 历史请求／反馈.......................................................................................................... 624.5.4 历史操作...................................................................................................................... 634.5.5 历史删除...................................................................................................................... 634.6特殊操作.............................................................................................................................. 644.6.1 USB 数据备份............................................................................................................. 644.6.2 USB 数据载入............................................................................................................. 654.6.3 总线质量检查.............................................................................................................. 664.6.4 文件复位...................................................................................................................... 664.6.5 统计.............................................................................................................................. 664.6.6 LCD 刷新率调整..........................................................................................................674.7关于...................................................................................................................................... 67第 5 章 报警功能.................................................................................................................................. 69第 6 章 手动控制盘功能简介.............................................................................................................. 74第 7 章 多线联动单元功能简介.......................................................................................................... 75第 8 章 故障可能原因分析与排除...................................................................................................... 76第 9 章 附录.......................................................................................................................................... 78附录 1：设备类型表...........................................................................................................................78附录 2：主机和广播控制器接线图...................................................................................................79第 1 章 系统概述 1.1 系统简介JB-QGL-9100 火灾报警控制器（联动型）（以下简称为火灾控制器）是深圳市泛海三江电子 有限公司推出的新一代火灾报警控制器，为适应工程设计的需要,本控制器兼有联动控制功能，可 与本公司的其它关联产品配套使用，灵活配置组成报警联动一体化控制系统，特别适合大中型火 灾报警及消防联动一体化控制系统的应用。
泛海三江 JB-QBL-6100 火灾报警控制器 消防联动控制器说明书
火灾报警控制器/消防联动控制器JB-QBL-6100前言JB-QBL-6100型火灾报警控制器/消防联动控制器是深圳市泛海三江电子有限公司充分调研消防市场需求，总结公司在消防行业多年的消防工程经验，满足GB4717-2005《火灾报警控制器》、GB16806-2006《消防联动控制系统》和GA1151-2014《火灾报警系统无线通信功能通用要求》国家标准的要求，并参考了欧洲标准EN54-2和EN54-4的相关要求，设计的新一代具有无线功能的火灾报警控制器/消防联动控制器产品。
JB-QBL-6100型火灾报警控制器/消防联动控制器采用模块化设计，具有功能强、高性价比等特点。
系统采用4.3”彩色液晶屏显示，标配专用微型打印机，可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力，解决复杂的联动关系设置。
仿Windows操作界面易学易用，轻松中文汉字输入。
控制器可使用CAN总线或以太网方式进行互联，使用CAN总线方式互联最多支持20台火灾报警控制器组网，使用以太网方式互联最多支持255台组网，组网的结点可以是JB-QBL-6100控制器，也可以是本公司生产的其他系列控制器。
本产品具备无线通信功能，单控制器或者中继器最大容量200点，系统最大容量2550点，开阔无遮挡环境下最大通信距离1Km。
JB-QBL-6100型火灾报警控制器/消防联动控制器采用先进的供电二总线和无线通信技术，可与本公司生产的点型火灾探测器、手动报警按钮、声光警报器等终端产品按需配接，满足消防工程各种需求。
感谢您选用深圳市泛海三江电子有限公司生产的优质产品！使用操作本设备前，请务必详细阅读本说明书。
调试验收完毕后，本说明书应由专人负责，妥善保管，以备日后查用！JB-QBL-6100目录第1章系统概述 (1)1.1系统简介 (1)1.2系统特点 (1)1.3系统接线图 (2)1.4系统组成设备介绍 (2)1.5系统产品技术参数 (3)1.5.1供电电源 (3)1.5.2系统工作环境 (3)1.5.3外围设备 (3)第2章系统工程安装与尺寸 (4)2.1产品外形与尺寸图 (4)2.2系统安装 (4)2.2.1开箱检查 (4)2.2.2工程配置检查 (4)2.2.3上电测试 (4)2.2.4外部设备检查与连线 (4)第3章系统调试与使用 (5)3.1系统调试 (5)3.2系统操作使用说明 (5)3.2.1面板功能 (5)3.2.2开机上电 (9)3.2.3用户的登录操作 (10)3.2.4系统的特殊功能按键 (12)3.2.5中文汉字输入 (13)第4章系统配置详解 (14)4.1系统设置 (14)4.1.1时间设置 (15)4.1.2楼栋设置、楼层设置 (15)4.1.3联网设置 (16)4.1.4密码设置 (19)4.1.5电源设置 (20)4.1.6打印机设置 (21)4.1.7系统更名 (21)4.2总线设置 (22)4.2.1探测器位置设置 (22)4.2.2多线联动单元设置 (26)4.2.3设备类型添加 (26)4.2.3中继器设置 (27)4.2.3无线终端设置 (27)4.2.3读取终端配置信息 (28)4.3联动设置 (28)4.6.1系统联动设置 (33)4.6.2栋中联动设置 (32)4.6.3层中联动设置 (32)4.6.4房中联动设置 (32)4.6.5复合联动设置 (33)4.6.6手控盘设置 (33)4.4操作 (33)4.4.1重码检测 (34)4.4.2单点测试 (34)4.4.3单点启／停 (35)4.4.4自动登录 (35)4.4.5查询当前延时 (37)4.5历史查询 (37)4.5.1历史火警 (38)4.5.2历史故障 (38)4.5.3历史操作 (38)4.5.4历史删除 (39)4.6特殊操作 (40)4.6.1USB数据备份 (40)4.6.2USB数据载入 (41)4.6.3总线质量检查 (42)4.6.4文件复位 (42)4.6.5检查 (42)4.6.6LCD亮度 (43)4.6.7LCD定时 (43)4.7关于 (43)第5章报警功能 (45)第6章手动控制盘功能简介 (49)第7章故障可能原因分析与排除 (50)第8章附录 (51)附录1设备类型表 (51)附录2输出端子绝缘声明 (52)第1章系统概述1.1系统简介JB-QBL-6100型火灾报警控制器/消防联动控制器（以下简称为控制器）是深圳市泛海三江电子有限公司推出的新一代火灾报警控制器/消防联动控制器，可与本公司的其它关联产品配套使用，控制器体积小，安装方便，操作简单，特别适合中小型消防工程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泛海三江火灾主机操作说
明书
The latest revision on November 22, 2020
J B-Q B L-M N/300火灾报警主机操作说明
一、正常监视状态
1、电源显示灯，总线控制灯，一般联动灯，远音联动灯亮。
2、其他显示灯均为熄灭状态
二、故障状态及处理方式
A：故障状态：
1、液晶显示器显示故障设备的详细地址
2、主机打印机打印出故障设备的系统编号，详细地址及故障发生时
间
3、故障灯亮
4、主机蜂鸣器发出告警声
B：故障处理：
1、按面板控制键输入密码（输入6个8，按#键确认）后，按本机消
音键，主机即完成消音。
2、查看显示屏所显示的故障类型及详细地址；
3、根据详细地址立即到现场查看原因
三、火警状态及处理方式
A：火警状态：
1、液晶显示屏显示故障报警详细地址和类型。
2、主机打印机打印出报警设备的系统编号，详细地址及火灾发生时
间
3、“总火警”灯亮。
4、主机蜂鸣器发出报警声
B：火警处理：
1、声光报警器消音：按面板控制键输入密码（输入6个8，按#键确认）
后，按远音控制键，即完成声光报警器的消音。
2、本机告警消音：按面板控制键输入密码（输入6个8，按#键确认）
后，按本机消音键，主机即完成消音。
3、查看显示屏显示的火警类型及详细地址
4、根据详细地址立即到现场查看具体原因，及时作出处理，必要时请与
维护单位联系
5、待现场处理完毕后，输入密码（输入6个8，按#键确认），按复位
键，使主机恢复正常监视状态。
四、泵房控制系统操作
A：报警主机手动操作：
1、需要启动消防泵时，按下1号或2号泵控制键，启动显示灯亮，待
反馈显示灯亮起则水泵启动。
再按下控制键，则停止消防泵。
五、注意事项
1、主机内内置两个开关（主电开关和备用电开关）两个开关应同时
处于打开或关闭状态，如遇停电请关闭主电开关，备电可连续工作24
小时。
2、吸气式探测器灵敏度非常高，如遇火警报警请立即查看。
3、系统内回路设置及联动装置已调试完毕，禁止更改。
4、手动报警按钮按下后需使用专用钥匙复位。
5、如需测试，按自检按钮，测试完成后主机需要复位，步骤：按面
板控制按键，输入密码，主机复位，复位时间需要60秒左右。
