五大元素对铸件的影响
球墨铸铁五大元素对铸件的影响(一)2024
球墨铸铁五大元素对铸件的影响（一）引言概述：球墨铸铁是一种强度高、韧性好的铸铁材料，它由铸造过程中加入的五大元素组成。
这些元素对球墨铸铁的性能和性质产生了重要的影响。
本文将分析和讨论这五大元素对球墨铸铁铸件的影响。
正文：一、锰对球墨铸铁的影响1. 锰的加入可以提高球墨铸铁的强度和硬度。
2. 适量的锰可以提高球墨铸铁的韧性和塑性。
3. 锰能够抑制碳化物的形成，从而提高球墨铸铁的耐磨性。
4. 高锰含量会导致球墨铸铁易发生热龟裂。
5. 锰元素对球墨铸铁的影响需要控制在合适范围内，以保证铸件的性能。
二、硫对球墨铸铁的影响1. 硫的加入可以提高球墨铸铁的流动性和润滑性。
2. 适量的硫能够提高球墨铸铁的抗氧化性能。
3. 硫可以促进铁液与砂型的分离，避免铸件表面出现毛刺。
4. 过高的硫含量会降低球墨铸铁的机械性能和耐腐蚀性能。
5. 控制硫含量是确保球墨铸铁质量的重要因素。
三、铜对球墨铸铁的影响1. 铜的加入可以提高球墨铸铁的耐腐蚀性能和耐磨性。
2. 适量的铜能够提高球墨铸铁的强度和硬度。
3. 铜可以改善球墨铸铁的热导性和导电性。
4. 过高的铜含量会导致球墨铸铁易发生热裂缝和变质。
5. 控制铜含量是确保球墨铸铁质量的重要因素。
四、镍对球墨铸铁的影响1. 镍的加入可以提高球墨铸铁的耐磨性和抗腐蚀性。
2. 适量的镍能够提高球墨铸铁的强度和硬度。
3. 镍可以改善球墨铸铁的热稳定性和抗氧化性能。
4. 高镍含量会增加球墨铸铁的生产成本。
5. 镍元素的控制需要根据具体应用需求进行调整。
五、钒对球墨铸铁的影响1. 钒的加入可以提高球墨铸铁的强度和硬度。
2. 适量的钒能够提高球墨铸铁的耐磨性和韧性。
3. 钒可以改善球墨铸铁的热稳定性和耐热性能。
4. 过高的钒含量会导致球墨铸铁易出现热裂缝和变质。
5. 钒元素的控制需要根据具体应用需求和工艺要求进行调整。
总结：通过对球墨铸铁的五大元素（锰、硫、铜、镍、钒）对铸件的影响进行分析，可以得出结论：这些元素的合理控制和添加可以调整和改变球墨铸铁的性能和性质，从而满足不同应用领域的需求。
铸铁的基本元素的作用及对组织性能的影响
铸铁的基本元素的作用及对组织性能的
影响
铸铁的基本元素为 碳(C)、硅(Si)、锰(Mn)、磷(P)、硫(S)五大元素。
五大元素对铸铁组织性能的影响
(1)、碳本身就是构成石墨的元素 在铸铁中是促进石墨化元素。
但碳量过高 力学性能降低。
(2)、硅是强烈促进石墨化元素 但硅量过高 易使石墨粗大 力学性能降低 若含硅量过低;则易出现麻口或白口组织。
(3)、硫在铸铁中是有害元素 它以FeS的形式完全溶解于铁液中 并能降低碳在铁中的溶解度。
此外 硫在铸铁中还能恶化铸铁的铸造性能 当铁液中存在有大量硫化物时 就会降低铁液的流动性 补缩性能差 容易产生裂纹等缺陷。
因此 在灰铸铁中一般将含硫量限制在0.1-0.12%以下。
(4)、锰在铸铁中首先表现出抵消硫的一些有害作用上 因此铸铁中含有适量的锰是有益的。
通常锰的含量应控制在06-1.2%范围内。
(5)磷能增加铁水的流动性和提高铸铁的耐磨性 即铸铁的硬度随着含磷量的增加而增高 韧性则降低。
因此 普通灰铸铁中一般将含磷量限制在0.3%以下。
磷对铸铁的石墨化影响不大。
硅碳比：0.52—0.65
锰硫比：7—12。
灰铸铁件常用合金元素及其作用
常见微量元素
锡、锑、锌等元素在含量很低的情况下，就能显著 形象铁液的特性〔如黏度、外表张力等〕以及凝固 后的组织特点〔如基体和石墨〕。它们对铸铁组织 的影响有二重性，有有害的一面，也有可利用的一 面。
Sn
在灰铸铁中，锡是很好的稳定珠光体的元素。锡能 阻碍奥氏体中的碳向石墨扩散，从而使珠光体增多。 当锡的参加量过多时就会使铸件脆化，冲击韧度下 降。锡的参加量一般控制在0.04%-0.1%。
料时，将增碳剂置于废钢上参加。需注意的是，增 碳剂会附着在炉衬外表而烧损，所以应防止增碳剂 直接接触炉衬。
Si
硅是促进石墨化的元素。它降低碳在铁液中和奥氏 体的溶解度，从而促使其析出。硅对铸铁有固溶强 化的作用，但它同时使石墨粗大并且促进铁素体的 产生，因此总体上降低了铸铁的强度。
随着硅含量的增加，铸铁的石墨化程度逐渐提高， 珠光体数量减少，而铁素体增多。反之，假设硅含 量过低，那么可能出现白口或麻口组织。
S
硫在铸铁中是有害元素。硫能完全溶于铁液，并增 强Fe-C原子间的结合力，因此是阻碍石墨化的元素。
此外硫还恶化铸铁的铸造性能，降低流动性，增大 裂纹倾向等。但是少量的硫可以促进石墨生核并细 化晶粒。因此灰铁件中硫的含量最好控制在 0.06%-0.08%。
以上五种元素广泛应用于所有灰铸铁件，除某些特 种用途的铸铁件外，硫、磷均被视为有害元素，需 要严格控制含量。
碳体硬度很高而塑性和冲击韧性几乎为零，脆性极 大，是铸铁件的强化相。
灰铸铁中碳含量越高，强度越低。增加含碳量，可 使铸铁的石墨化程度增加，石墨变得粗大，基体中 珠光体含量减少，铁素体增加。
熔炼时，含碳量的控制主要通过加增碳剂和废钢来 控制。中频感应电炉通常增碳的方法是待炉料完全 熔化后，除去液面熔渣，然后利用铁液的卷动将它 卷入铁液内，8-12分钟完成增碳处理。也可在投
铸铁五大元素的标准
铸铁五大元素的标准
铸铁的五大元素是指碳、硅、锰、硫、磷。
这些元素在铸铁中起到不同的作用和影响铸铁的性能。
1. 碳：是铸铁中最重要的元素之一，对铸铁的硬度、强度和韧性起着至关重要的作用。
铸铁中碳含量在2%以下，碳含量越高，铸铁的硬度和脆性越大，但韧性降低。
2. 硅：硅含量对铸铁的组织和性能有着重要影响。
适当的硅含量能够提高铸铁的流动性和润湿性，有利于铸件的充型和表面质量。
同时，硅还能够提高铸铁的耐磨性和抗腐蚀性。
3. 锰：锰能够提高铸铁的硬度和韧性，同时还能够改善铸铁的晶界和组织结构，提高铸铁的强度和冲击韧性。
4. 硫：硫是铸铁中的杂质元素，其含量对铸铁性能影响较大。
过高的硫含量会导致铸铁脆性增加，降低铸件的强度和韧性。
5. 磷：磷含量对铸铁的机械性能影响较大。
磷能够提高铸铁的腐蚀性能和抗疲劳性能，但过高的磷含量会导致铸铁的脆性增加。
以上是五大元素在铸铁中的主要作用和影响，不同的铸铁材料和应用领域对这些元素的要求和限制也会有所不同。
各元素对铸钢件的影响

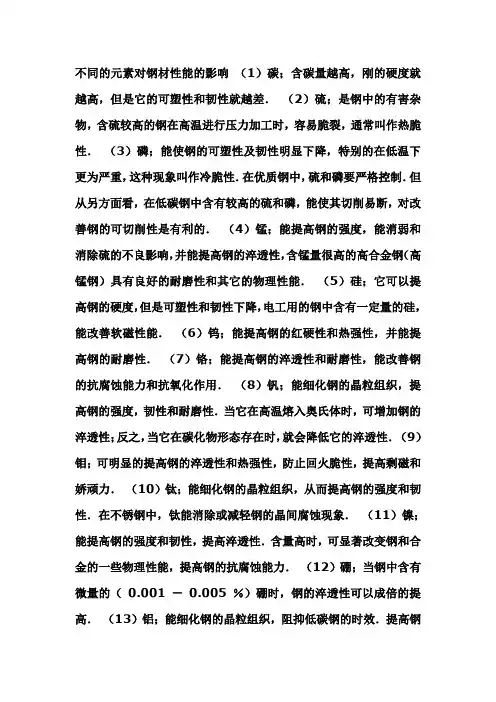

不同的元素对钢材性能的影响（1）碳；含碳量越高，刚的硬度就越高，但是它的可塑性和韧性就越差．（2）硫；是钢中的有害杂物，含硫较高的钢在高温进行压力加工时，容易脆裂，通常叫作热脆性．（3）磷；能使钢的可塑性及韧性明显下降，特别的在低温下更为严重，这种现象叫作冷脆性．在优质钢中，硫和磷要严格控制．但从另方面看，在低碳钢中含有较高的硫和磷，能使其切削易断，对改善钢的可切削性是有利的．（4）锰；能提高钢的强度，能消弱和消除硫的不良影响，并能提高钢的淬透性，含锰量很高的高合金钢（高锰钢）具有良好的耐磨性和其它的物理性能．（5）硅；它可以提高钢的硬度，但是可塑性和韧性下降，电工用的钢中含有一定量的硅，能改善软磁性能．（6）钨；能提高钢的红硬性和热强性，并能提高钢的耐磨性．（7）铬；能提高钢的淬透性和耐磨性，能改善钢的抗腐蚀能力和抗氧化作用．（8）钒；能细化钢的晶粒组织，提高钢的强度，韧性和耐磨性．当它在高温熔入奥氏体时，可增加钢的淬透性；反之，当它在碳化物形态存在时，就会降低它的淬透性．（9）钼；可明显的提高钢的淬透性和热强性，防止回火脆性，提高剩磁和娇顽力．（10）钛；能细化钢的晶粒组织，从而提高钢的强度和韧性．在不锈钢中，钛能消除或减轻钢的晶间腐蚀现象．（11）镍；能提高钢的强度和韧性，提高淬透性．含量高时，可显著改变钢和合金的一些物理性能，提高钢的抗腐蚀能力．（12）硼；当钢中含有微量的（0.001 －0.005 ％）硼时，钢的淬透性可以成倍的提高．（13）铝；能细化钢的晶粒组织，阻抑低碳钢的时效．提高钢
在低温下的韧性，还能提高钢的抗氧化性，提高钢的耐磨性和疲劳强度等．（14）铜；它的突出作用是改善普通低合金钢的抗大气腐蚀性能，特别是和磷配合使用时更为明显。
各元素在压铸铝中的作用

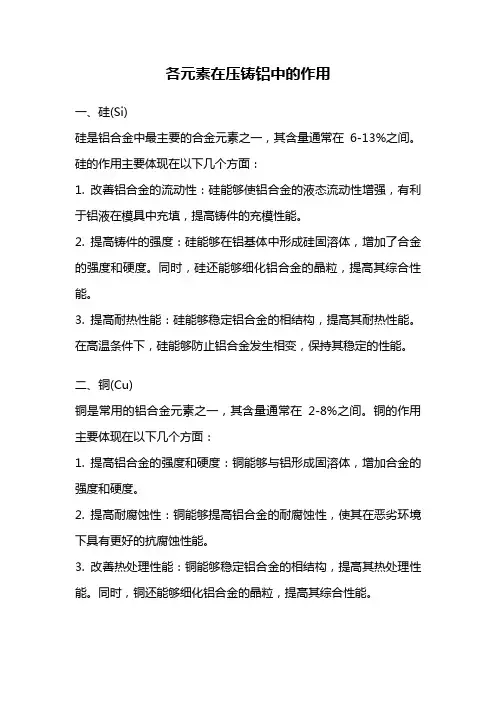

各元素在压铸铝中的作用一、硅(Si)硅是铝合金中最主要的合金元素之一，其含量通常在6-13%之间。
硅的作用主要体现在以下几个方面：1. 改善铝合金的流动性：硅能够使铝合金的液态流动性增强，有利于铝液在模具中充填，提高铸件的充模性能。
2. 提高铸件的强度：硅能够在铝基体中形成硅固溶体，增加了合金的强度和硬度。
同时，硅还能够细化铝合金的晶粒，提高其综合性能。
3. 提高耐热性能：硅能够稳定铝合金的相结构，提高其耐热性能。
在高温条件下，硅能够防止铝合金发生相变，保持其稳定的性能。
二、铜(Cu)铜是常用的铝合金元素之一，其含量通常在2-8%之间。
铜的作用主要体现在以下几个方面：1. 提高铝合金的强度和硬度：铜能够与铝形成固溶体，增加合金的强度和硬度。
2. 提高耐腐蚀性：铜能够提高铝合金的耐腐蚀性，使其在恶劣环境下具有更好的抗腐蚀性能。
3. 改善热处理性能：铜能够稳定铝合金的相结构，提高其热处理性能。
同时，铜还能够细化铝合金的晶粒，提高其综合性能。
三、镁(Mg)镁是常用的铝合金元素之一，其含量通常在0.2-1.5%之间。
镁的作用主要体现在以下几个方面：1. 提高铝合金的强度和硬度：镁能够与铝形成固溶体，增加合金的强度和硬度。
2. 改善铝合金的耐热性：镁能够稳定铝合金的相结构，提高其耐热性能。
同时，镁还能够细化铝合金的晶粒，提高其综合性能。
3. 改善铝合金的耐蚀性：镁能够提高铝合金的耐腐蚀性，使其在恶劣环境下具有更好的抗腐蚀性能。
四、锌(Zn)锌是常用的铝合金元素之一，其含量通常在0.1-3%之间。
锌的作用主要体现在以下几个方面：1. 提高铝合金的强度和硬度：锌能够与铝形成固溶体，增加合金的强度和硬度。
2. 改善铝合金的耐蚀性：锌能够提高铝合金的耐腐蚀性，使其在恶劣环境下具有更好的抗腐蚀性能。
3. 改善铝合金的耐热性：锌能够稳定铝合金的相结构，提高其耐热性能。
同时，锌还能够细化铝合金的晶粒，提高其综合性能。
五、锡(Sn)锡是常用的铝合金元素之一，其含量通常在0.1-1%之间。
五大元素对铸件的影响
五大元素对铸件的影响首先，铁素体是铸件的主要组织，对铸件的力学性能有着重要影响。
铸件中主要存在两种铁素体，即珠光体和草图体。
珠光体含有较多的铁和碳，具有良好的硬度和强度，但脆性较高；草图体则含有少量的碳和其他合金元素，具有良好的塑性和韧性。
若铸件中珠光体的含量过高，则铸件易出现脆裂和断裂的现象，影响铸件的强度和韧性；反之，若草图体的含量过高，则铸件的硬度和强度将受到影响。
其次，碳是铸件中最主要的合金元素，它对铸件的性能影响较为显著。
适量的碳含量能提高铸件的硬度和强度，并有利于提高铸件的热处理性能。
然而，过高或过低的碳含量都会对铸件产生负面影响。
碳含量过高时，铸件易出现脆性和破裂现象，影响铸件的韧性；而碳含量过低，则铸件的硬度和强度将降低。
再次，硅是铸件中重要的合金元素之一，它对铸件的性能有着重要的影响。
适量的硅含量能提高铸件的抗氧化能力和耐磨性，并有利于提高铸件的耐腐蚀性。
此外，硅还可以改善铸件的流动性，减少铸件的收缩缺陷和气孔缺陷。
然而，硅含量过高时，容易导致铸件变脆，降低铸件的韧性。
第四，锰对铸件的影响主要体现在提高铸件的强度和硬度方面。
适量的锰含量能够提高铸件的强度和硬度，并改善铸件的耐磨性和耐蚀性。
然而，锰含量过高则容易导致铸件的冷脆性增加，遇到冲击负荷时易产生断裂。
最后，硫是一种有害元素，它对铸件的影响主要是降低铸件的塑性和韧性，使铸件变脆。
因此，在铸造过程中要尽量控制硫的含量，避免其过高。
除了上述五个元素，还有其他一些合金元素，如钼、钒、铬等，它们也能对铸件的性能产生影响。
钼能够提高铸件的强度和硬度，增加铸件的耐蚀性；钒能够提高铸件的强度和硬度，改善铸件的高温抗氧化性能；铬能提高铸件的耐磨性和耐蚀性。
然而，这些合金元素的含量和相互作用也需要合理控制，以免产生负面影响。
综上所述，五大元素铁素体、碳、硅、锰和硫对铸件的影响是复杂而多样的。
适当的元素含量和相互作用能够提高铸件的力学性能、热处理性能和耐蚀性能，但过高或过低的含量会导致铸件的质量问题。
五大元素对铸件有何具体影响？
五大元素对铸件有何具体影响？影响铸件品质的常规元素主要有五种，分别是碳、硅、锰、硫、磷，以上元素我们叫做基本元素或俗称五大元素。
它们是直接影响铸件物理性能的一个重要因素。
其主要作用如下：1、碳元素是铸铁中最基本的成分。
它不但是区分钢或铁的主要依据，含碳量大于1.7%是铁，低于1.7%的称为钢，而且，在铸造过程中，碳影响着铸件的力学性能。
在铸造中适当的碳促进石墨化，减小白口倾向，即减少渗碳体、珠光体、三元磷共晶，增加铁素体，因而降低硬度改善加工性能；碳促进镁吸收率的提高；改善球化，以达到预期效果；碳能改善流动性，增加凝固时的体积膨胀；碳提高吸振性，减摩性，导热性。
但碳含量过高引起石墨漂浮，恶化力学性能，过低又易产生缩孔松缩等缺陷。
所以，对不同质量要求的铸件，合理选配碳含量一般是提高铸件质量的一种途径，例如：灰铁含碳量大多在2.6%～3.6%，球墨铸铁在3.5%～3.9%。
碳对中锰球墨铸铁的力学性能影响不明显，一般碳量高于3.9%时易出现石墨漂浮，影响铸铁质量，碳低于3.0%时，不利于石墨化故一般控制碳量在3.0%～3.8%为宜。
2、硅元素是铸件中的有益元素，它和碳元素一样，能促进石墨化，以孕育剂的方式添加的硅作用更明显。
对于铸态球磨铸件，增加含硅量有双重作用，一方面它使渗碳体、珠光体、三元磷共晶减少，铁素体增加，因而降低强度和硬度，改善铸件塑性；另一方面硅固溶强化铁素体，使屈服点和硬度提高；硅改善铸造流动性，增大凝固时体积膨胀；硅能改善耐热、耐蚀性。
增加硅量，特别是孕育硅量，能够显著的控制碳化物的数量，因此，硅是抑制中锰球墨铸铁白口倾向的强力元素。
硅在一定范围内，有利于强度和韧性的提高，但使抗磨性能有所降低。
故要取合适的量。
一般情况下，灰铸件硅含量在1.2%～3.0%，球墨铸件中硅在2.0%～3.0%。
3、锰是铸件重要元素之一，适量的锰，有助于生成纹理结构，增加坚固性和强度及耐磨性。
锰和硫一样都是稳定的化合物，是阻碍石墨化的元素，当与硫共存时，锰与硫的亲和力较大，会结合成MnS等化合物，在适当温度时，不仅无阻碍石墨化作用，还能中和硫，起着除硫作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈五大元素对铸件的影响
摘要：本文主要阐述了碳、硅、锰、硫、磷五大元素在铸件及铸造过程中的影响及作用。
关键词：碳、硅、锰、硫、磷；影响；作用
铸铁的出现，方便了人类，从此我们就离不开了铸铁件，人们就把铸铁件用于制作各种制品，例如：小到螺丝钉、炊具、容器、农业机具等生活用品，大到汽车、飞机、轮船、大炮、坦克等建筑军事器械。
铸铁的生产推动了人类社会文明的进步，随着科学技术和我国国民经济的发展，各行各业对铸铁件的质量提出了更高的要求，而铸铁件的铸造技术涉及了物理、化学、冶金、机械等多种学科，影响铸铁件质量的因素很多，因此正确地使用合理的铸造技术是提高铸铁件质量的保证，而影响铸铁件质量铸造过程的主要因素有：冷却速度、化学成分、温度、气体、炉料等，这就要求人们认真考虑这些因素对铸铁件的影响。
本人结合几年来的工作经验，现以化学成分为例，浅谈五大元素对铸件的影响。
影响铸件品质的常规元素主要有五种，分别是碳、硅、锰、硫、磷，以上元素我们叫做基本元素或俗称五大元素。
它们是直接影响铸件物理性能的一个重要因素。
其主要作用如下：
一、碳元素是铸铁中最基本的成分。
它不但是区分钢或铁的主要依据，含碳量大于1.7%是铁，低于1.7%的称为钢，而且，在铸造过程中，碳影响着铸件的力学性能。
在铸造中适当的碳促进石墨化，减小白口倾向，即减少渗碳体、珠光体、三元磷共晶，增加铁素体，因而降低硬度改善加工性能；碳促进镁吸收率的提高；改善球化，以达到预期效果；碳能改善流动性，增加凝固时的体积膨胀；碳提高吸振性，减摩性，导热性。
但碳含量过高引起石墨漂浮，恶化力学性能，过低又易产生缩孔松缩等缺陷。
所以，对不同质量要求的铸件，合理选配碳含量一般是提高铸件质量的一种途径，例如：灰铁含碳量大多在2.6%-3.6%，球墨铸铁在3.5%-3.9%。
碳对中锰球墨铸铁的力学性能影响不明显，一般碳量高于3.9%时易出现石墨漂浮，影响铸铁质量，碳低于 3.0%时，不利于石墨化故一般控制碳量在3.0%-3.8%为宜。
二、硅元素是铸件中的有益元素，它和碳元素一样，能促进石墨化，以孕育剂的方式添加的硅作用更明显。
对于铸态球磨铸件，增加含硅量有双重作用，一
方面它使渗碳体、珠光体、三元磷共晶减少，铁素体增加，因而降低强度和硬度，改善铸件塑性；另一方面硅固溶强化铁素体，使屈服点和硬度提高；硅改善铸造流动性，增大凝固时体积膨胀；硅能改善耐热、耐蚀性。
增加硅量，特别是孕育硅量，能够显著的控制碳化物的数量，因此，硅是抑制中锰球墨铸铁白口倾向的强力元素。
硅在一定范围内，有利于强度和韧性的提高，但使抗磨性能有所降低。
故要取合适的量。
一般情况下，灰铸件硅含量在 1.2%-3.0%，球墨铸件中硅在
2.0%-
3.0%。
三、锰是铸件重要元素之一，适量的锰，有助于生成纹理结构，增加坚固性和强度及耐磨性。
锰和硫一样都是稳定的化合物，是阻碍石墨化的元素，当与硫共存时，锰与硫的亲和力较大，会结合成MnS等化合物，在适当温度时，不仅无阻碍石墨化作用，还能中和硫，起着除硫作用。
锰达到一定量时，能使铸件强度高、硬度高、密度高、耐磨等优点，此时硅量也相应提高。
锰易在共晶团边界产生偏析，铸态下易生成碳化物，增加锰量，会恶化力学性能。
因此锰的含量一般应低。
但是锰能稳定奥氏体，促使形成奥氏体基体时，可成为弱磁性球墨铸铁，具有良好抗磨性。
锰固溶于奥氏体中，与铁形成置换式固溶体，并且，由于锰比铁对碳具有更强的亲和力，它组织碳从固溶体中扩散和析出，起到了稳定和扩大奥氏体区的作用。
四、磷是有害元素，被作为杂质对待。
磷往往是影响铸件力学性能，尤其使韧性和致密性降低，是造成铸件开裂的主要原因。
因为磷在铸件中溶解度很低。
如P<0.05%时，固溶于铁，对球墨铸件力学性能没有明显的不良影响。
在铸铁中磷是一个容易偏析的元素，当铸件中磷含量达到0.05%时，已有可能形成磷共晶，对大多数铸件来说，磷共晶会增加铸件脆性，严重恶化了力学性能。
例如：在球墨铸铁中，磷量由0.04%-0.05%提高到0.2%，抗拉强度由800Mpa -850Mpa，降低到650Mpa-700Mpa，伸长率由3.5%-4%下降到1.5%-2.0%。
因此磷应限制含量最好在0.04%以下。
但是磷能提高硬度，改善耐磨性，在某些耐磨铸铁中，要加入磷，其目的是利用磷共晶的耐磨性。
五、硫也是一种杂质，属有害元素。
在铸造中，硫元素与Mn、Mg等其他元素亲和力强，产生稳定的碳化物，阻碍石墨化，消耗铁液中的球化元素，形成MgS、MnS等残渣，由于硫的消耗作用使有效的残留球化元素含量过低则降低球
化，还促进形成夹渣，皮下气孔等缺陷。
由于硫降低球化率，加快球化衰退以及形成夹渣等使力学性能下降或不稳定。
硫元素应除去，应该含量低。
在普通灰铁中，硫含量一般在0.02%-0.15%，在球墨铸铁中S≤0.02%，有时可视情况而定。
由此可见，铸铁实际上是一种以碳、硅、锰、硫、磷等元素为基础十分复杂的化学过程。
其中碳、硅是最基本的成分，锰含量一般较低时影响不大，硫、磷常被看做是杂质，因此常加以限制。
其中每一个元素对铸铁的品质、凝固结晶、组织和性能均有一定的影响和作用。
这就要求铸造者在铸造过程中应对五大元素进行合理配比，它是提高铸件质量的一条途径。
