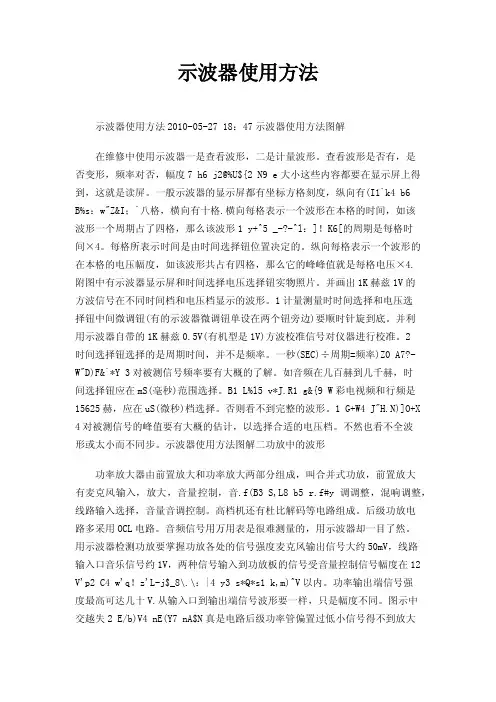

示波器的使用方法示波器虽然分成好几类，各类又有许多种型号，但是一般的示波器除频带宽度、输入灵敏度等不完全相同外，在使用方法的基本方面都是相同的。本章以SR-8型双踪示波器为例介绍。（一）面板装置 SR-8型双踪示波器的面板图如图5-12所示。其面板装置按其位置和功能通常可划分为3大部分：显示、垂直（Y轴）、水平（X轴）。现分别介绍这3个部分控制装置的作用。 1．显示部分主要控制件为：（1）电源开关。（2）电源指示灯。（3）辉度调整光点亮度。（4）聚焦调整光点或波形清晰度。（5）辅助聚焦配合“聚焦”旋钮调节清晰度。（6）标尺亮度调节坐标片上刻度线亮度。（7）寻迹当按键向下按时，使偏离荧光屏的光点回到显示区域，而寻到光点位置。（8）标准信号输出 1kHz、1V方波校准信号由此引出。加到Y轴输入端，用以校准Y 轴输入灵敏度和X轴扫描速度。 2．Y轴插件部分（1）显示方式选择开关用以转换两个Y轴前置放大器Y A与YB 工作状态的控制件，具有五种不同作用的显示方式：

“交替”：当显示方式开关置于“交替”时，电子开关受扫描信号控制转换，每次扫描都轮流接通Y A或YB 信号。当被测信号的频率越高，扫描信号频率也越高。电子开关转换速率也越快，不会有闪烁现象。这种工作状态适用于观察两个工作频率较高的信号。 “断续”：当显示方式开关置于“断续”时，电子开关不受扫描信号控制，产生频率固定为200kHz方波信号，使电子开关快速交替接通Y A和YB。由于开关动作频率高于被测信号频率，因此屏幕上显示的两个通道信号波形是断续的。当被测信号频率较高时，断续现象十分明显，甚至无法观测；当被测信号频率较低时，断续现象被掩盖。因此，这种工作状态适合于观察两个工作频率较低的信号。 “Y A”、“YB ”：显示方式开关置于“Y A ”或者“YB ”时，表示示波器处于单通道工作，此时示波器的工作方式相当于单踪示波器，即只能单独显示“Y A”或“YB ”通道的信号波形。 “Y A + YB”：显示方式开关置于“Y A + YB ”时，电子开关不工作，Y A与YB 两路信号均通过放大器和门电路，示波器将显示出两路信号叠加的波形。（2）“DC-⊥-AC” Y轴输入选择开关，用以选择被测信号接至输入端的耦合方式。置于“DC”是直接耦合，能输入含有直流分量的交流信号；置于“AC”位置，实现交流耦合，只能输入交流分量；置于“⊥”位置时，Y轴输入端接地，这时显示的时基线一般用来作为测试直流电压零电平的参考基准线。（3）“微调V/div” 灵敏度选择开关及微调装置。灵敏度选择开关系套轴结构，黑色旋钮是Y轴灵敏度粗调装置，自10mv/div～20v/div分11档。红色旋钮为细调装置，顺时针方向增加到满度时为校准位置，可按粗调旋钮所指示的数值，读取被测信号的幅度。当此旋钮反时针转到满度时，其变化范围应大于2.5倍，连续调节“微调”电位器，可实现各档级之间的灵敏度覆盖，在作定量测量时，此旋钮应置于顺时针满度的“校准”位置。（4）“平衡” 当Y轴放大器输入电路出现不平衡时，显示的光点或波形就会随“V/div”开关的“微调”旋转而出现Y轴方向的位移，调节“平衡”电位器能将这种位移减至最小。（5）“↑↓ ” Y轴位移电位器，用以调节波形的垂直位置。（6）“极性、拉Y A” Y A通道的极性转换按拉式开关。拉出时Y A 通道信号倒相显示，即显示方式（Y A+ YB ）时，显示图像为YB - Y A。（7）“内触发、拉YB ” 触发源选择开关。在按的位置上（常态）扫描触发信号分别

数字示波器使用实验操作指导

DS1000E-EDU 数字示波器实验操作指导一、显示和测量正弦信号观测电路中的一个未知信号，迅速显示和测量信号的频率和峰峰值。 1、欲迅速显示该信号，请按如下步骤操作： (1) 信号发生器输出一正弦信号，将通道1连接到信号发生器。 (2) 按下示波器将自动设置使波形显示达到最佳状态。在此基础上，您可以进一步调节垂直、水平档位，直至波形的显示符合您的要求。 2. 进行自动测量示波器可对大多数显示信号进行自动测量。欲测量信号频率和峰峰值，请按如下步骤操作 (1) 测量峰峰值按下 Measure 按键以显示自动测量菜单。按下1号菜单操作键以选择信源 CH1 。按下2号菜单操作键选择测量类型：电压测量。在电压测量弹出菜单中选择测量参数：峰峰值。此时，您可以在屏幕左下角发现峰峰值的显示。 (2) 测量频率按下3号菜单操作键选择测量类型：时间测量。在时间测量弹出菜单中选择测量参数：频率。此时，您可以在屏幕下方发现频率的显示。 3、用Cursor 光标测量功能进行手动测量 (1) 信号发生器输出一任意频率的正弦信号，将信号发生器输出端连接示波器通道1。 (2) 按下Cursor 光标测量键，选择手动测量，测量出信号的周期、频率，电压峰峰值，画出信号波形，标出周期、频率，电压峰峰值。二、X －Y 功能的应用，观察李沙如图形 1. 将信号A 连接通道1，将信号B 连接通道2。 2. 若通道未被显示，则按下 CH1 和 CH2 菜单按钮。 3. 按下 AUTO （自动设置）按钮。 4. 调整垂直旋钮使两路信号显示的幅值大约相等。 5. 按下水平控制区域的 MENU 菜单按钮以调出水平控制菜单。 6. 按下时基菜单框按钮以选择 X －Y 。示波器将以李沙如（Lissajous ）图形模式显示。 7. 调整垂直、垂直和水平旋钮使波形达到最佳效果。 8．调节信号发生器A 路信号频率为f X =50Hz ，根据频率比值关系和f X =50Hz ，算出相应的f Y 值。缓慢调节信号发生器B 路信号频率频率f Y ，分别调出 ==Y X X Y N N f f ::3:1；2:1；3:2；1:1的稳定李萨如图形，将所见稳定图形描绘在记录表格（参考下表）中并同时记录信号发生器相应的频率读数f Y 。并计算f Y 信和f Y 的相对偏差

示波器的使用方法

示波器的使用【实验目的】 1.了解示波器的结构和示波器的示波原理； 2.掌握示波器的使用方法，学会用示波器观察各种信号的波形； 3.学会用示波器测量直流、正弦交流信号电压； 4.观察利萨如图，学会测量正弦信号频率的方法。【实验仪器】 YB4320/20A/40双踪示波器，函数信号发生器，电池、万用电表。图1实验仪器实物图【实验原理】示波器是一种能观察各种电信号波形并可测量其电压、频率等的电子测量仪器。示波器还能对一些能转化成电信号的非电量进行观测，因而它还是一种应用非常广泛的、通用的电子显示器。 1．示波器的基本结构示波器的型号很多，但其基本结构类似。示波器主要是由示波管、X轴与Y轴衰减器和放大器、锯齿波发生器、整步电路、和电源等几步分组成。其框图如图2所示。

图2示波器原理框图 (1)示波管示波管由电子枪、偏转板、显示屏组成。电子枪：由灯丝H、阴极K、控制栅极G、第一阳极A1、第二阳极A2组成。灯丝通电发热，使阴极受热后发射大量电子并经栅极孔出射。这束发散的电子经圆筒状的第一阳极A1和第二阳极A2所产生的电场加速后会聚于荧光屏上一点，称为聚焦。A1与K之间的电压通常为几百伏特，可用电位器W2调节，A1与K 之间的电压除有加速电子的作用外，主要是达到聚焦电子的目的，所以A1称为聚焦阳极。W2即为示波器面板上的聚焦旋钮。A2与K之间的电压为1千多伏以上，可通过电位器W3调节，A2与K之间的电压除了有聚焦电子的作用外，主要是达到加速电子的作用，因其对电子的加速作用比A1大得多，故称A2为加速阳极。在有的示波器面板上设有W3，并称其为辅助聚焦旋钮。在栅极G与阳极K之间加了一负电压即U K﹥U G，调节电位器W1可改变它们之间的电势差。如果G、K间的负电压的绝对值越小，通过G的电子就越多，电子束打到荧光屏上的光点就越亮，调节W1可调节光点的亮度。W1在示波器面板上为“辉度”旋钮。偏转板：水平(X轴)偏转板由D1、D2组成，垂直(Y轴)偏转板由D3、、D4组成。偏转板加上电压后可改变电子束的运动方向，从而可改变电子束在荧光屏上产生的亮点的位置。电子束偏转的距离与偏转板两极板间的电势差成正比。显示屏：显示屏是在示波器底部玻璃内涂上一层荧光物质，高速电子打在上面就会发荧光，单位时间打在上面的电子越多，电子的速度越大光点的辉度就越大。荧光屏上的发光能持续一段时间称为余辉时间。按余辉的长短，示波器分为长、中、短余辉三种。 (2)X轴与Y轴衰减器和放大器示波管偏转板的灵敏度较低(约为0.1～1mm/V)当输入信号电压不大时，荧光屏上的光点偏移很小而无法观测。因而要对信号电压放大后再加到偏转板上，为此在示波器中设置了X轴与Y轴放大器。当输入信号电压很大时，放大器无法正常工作，使输入信号发生畸变，甚至使仪器损坏，因此在放大器前级设置有衰减器。X轴与Y轴衰减器和放大器配合使用，以满足对各种信号观测的要求。

模拟电子实验示波器的使用

一、实验目的 1. 学习电子电路实验中常用的电子仪器一示波器、函数信号发生器、交流数字毫伏表等主要技术指标、性能及正确使用方法。 2. 初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。、实验设备三、注意事项 1. 使用前对电源、各旋钮位置进行检查。 2. 使用时要避免碰撞，接入探头的电压不应超过说明书中所规定的最大的输入电压值（注意的是：一般说明书中给出的这一电压值往往是指峰峰值），以免损坏示波器。 3. 若测试点的电压较高，应在断电的情况下，将探头的探针和鳄鱼夹事先与被测试的两个点连接好，再通过电测试，选择可避免在测试中万一因不慎而发生意外事故的可能。 4. 开启示波器后，应注意使辉度和聚集适中（不宜过亮），且波形也不应长时间地停留在一个区域中，以免灼伤荧光屏。 5. 在使用中出现在下列情况之一，即应停机，侍修复后再使用：①开机后保险线即烧断； ②电子官式示波器内的电风扇不转；③示波器内冒烟；④无光点显示或无扫描线；⑤波形跳动不止，或图形失真。 6. 示波器关闭后再用，应至少待了3-5分钟后再开启--以免损害示波管。 7. 使用后应即时关闭其电源和被测电路的电源；然后拔下示波器的电源插头，拆除测试用临时线，全地搬走开妥善地放置好示波器--以免偶然事故的发生. 四、实验原理及计算在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如下图所示。接线时应注

双踪示波器的使用

3.12 双踪示波器的使用示波器是一种用来展示和观测电信号的电子仪器，它可以直接测量信号电压的大小和周期，因此，一切可以转化为电压的电学量、非电学量（如电流、电功率、阻抗、温度、位移、压力、磁场等）以及它们随时间变化的过程都可用示波器来观测。由于电子射线的惯性小，又能在荧光屏上显示出可见的图像，所以特别适用于观测瞬时变化的过程，这是示波器重要的优点。本实验通过使用双踪示波器观察电信号波形及测量电信号的电压及频率，了解示波器图像跟踪测量技术（请阅读4.2.1节），掌握示波器的原理及使用方法（请阅读附录Ⅰ中有关示波器的内容）。【目的与要求】 1．了解示波器的基本结构和工作原理、掌握示波器的调节和使用； 2．掌握用示波器观察电信号波形的方法； 3. 掌握用示波器测量电信号的电压和频率的方法； 4. 了解示波器图像跟踪测量技术。【仪器与装置】 SR-071A型双踪示波器、XFD-6型低频讯号发生器、整流滤波线路板等。【原理】示波器的规格和型号很多，但不管哪种示波器都有图3.12-1所示的几个基本组成部分：示波管、竖直放大器（Y轴放大器）、水平放大器（X轴放大器）、扫描发生器、触发同步和直流电源等部分。 1.示波管的基本结构示波管的基本结构如图3.12-2所示，主要包括电子枪、偏转系统和荧光屏三个部分，全都密封在玻璃外壳内，里面抽成高真空。

（1）电子枪：由灯丝、阴极、控制栅极、第一阳极和第二阳极五部分组成，阴极是一个表面涂有氧化层的金属圆筒，被灯丝通电加热后发射电子。控制栅极是一个顶端有小孔的圆筒，套在阴极外面，它的电位比阴极稍低，对阴极发射出来的电子起控制作用，只有初速度较大的电子才能穿过栅极顶端的小孔，然后在阳极加速下奔向荧光屏，示波器面板上的“亮度”调整旋钮就是通过调节栅极电位以控制射向荧光屏的电子流密度从而改变屏上光斑的亮度。阳极电位比阴极电位高很多，电子被它们之间的电场加速形成射线。当控制栅极、第一阳极与第二阳极之间电位调节合适时，电子枪内的电场对电子射线有聚焦作用所以第一阳极也称聚焦阳极，第二阳极电位更高，又称加速阳极，面板上的“聚焦”调节旋钮，就是调节第一阳极电位，使荧光屏上的光斑成为明亮、清晰的小圆点，有的示波器还有“辅助聚焦”，实际是调节第二阳极电位。（2）偏转系统：它由两对互相垂直的偏转板组成，一对竖直偏转板，一对水平偏转板，在偏转板上加上适当电压，当电子束通过时运动方向将发生偏转，从而使电子束在荧光屏上产生的光斑位置也发生改变。（3）荧光屏：屏上涂有荧光粉，电子打上去它就发光，形成光斑。不同材料的荧光粉发光的颜色不同，发光过程的延续时间（一般称为余辉时间）也不同。荧光屏前有一块透明的、带刻度的坐标板，供测量光点位置用，在性能较好的示波管中，通常将刻度线直接刻在屏玻璃内表面上，使与荧光粉紧贴在一起，以消除视差，使光点位置的测量更准确。 2．示波器显示波形的原理（1）扫描作用: 如果只在竖直偏转板上加一交变的正弦电压，则电子束的亮点将随电压的变化在竖直方向来回运动，如果电压频率较高，则看到的将是一条竖直亮线。如图3.12-3（a）所示。

示波器的调节和使用

示波器的调节和使用我们以型号为YB4300系列的双踪示波器为例说明其一般使用方法。YB4300系列双踪示波器的型号根据频率不同主要有YB4320G 、YB4340G 、YB4360G 。一、示波器的调节和使用示波器有多种型号，面板形状也各不相同，但其结构与功能大同小异。熟练掌握示波器的使用，首先应该了解示波器面板上各个旋钮的功能。本书以YB4320G 型示波器为例进行说明，如图1所示。该示波器的前面板如图2所示，各部分功能介绍如下： 1、主机电源（9）电源开关(POWER)：将电源开关按键弹出即为“关”位置，将电源线接入，按电源开关键，接通电源。（8）电源指示灯:电源接通时，指示灯亮。图1 YB4320G 型示波器外形结构图2 YB4320G 型示波器操作面板示意图

（2）辉度控制(INTENSITY)：顺时针方向旋转旋钮，扫描线辉度增加。（4）聚焦控制(FOCUS)：用辉度控制钮将亮度调至合适的标准，然后调节聚焦控制钮直至光迹达到最清晰的程度。虽然调节亮度时，聚焦电路可自动调节，但聚焦有时也会轻微变化，如果出现这种情况，需重新调节聚焦旋钮。（5）基线旋转(TRACE ROTATION)：用于调节扫描线使其和水平刻度线平行，以克服外磁场变化带来的基线倾斜，需要使用螺丝刀调节。（45）显示屏：仪器的测量显示最终端。（3）延迟扫描辉度控制钮（B INTEN）：顺时针方向旋转此钮，增加延迟扫描B显示光迹亮度。（1）校准信号输出端子（CAL） 2、垂直方向部分（VERTICAL）（13）通道1输入端[CH1 INPUT（X）]：被测信号由此输入y1通道。当示波器在X-Y 方式时，输入到此端的信号作为X轴信号。（17）通道2输入端[CH2 INPUT（X）]：被测信号由此输入y2通道。当示波器在X-Y 方式时，输入到此端的信号作为Y轴信号。（11）、（12）、（16）、（18）交流-直流-接地（AC、DC、GND）：输入信号与放大器连接方式选择开关：交流（AC）：放大器输入端与信号连接由电容器来耦合；接地（GND）：输入信号与放大器断开，放大器的输入端接地。直流（DC）：放大器输入与信号输入端直接耦合。（10）、（15）衰减器开关（VOLTS/DIV）用于选择垂直偏转系数，共12档。如果使用的是10:1的探极，计算时将幅度×10。（14）、（19）垂直微调旋钮（VARIBLE）垂直微调用于连续改变电压偏转系数，此旋钮在正常情况下应位于顺时针方向旋到底的位置。将旋钮逆时针旋转到底，垂直方向的灵敏度下降到2.5倍以上。（44）断续工作方式开关 CH1 CH2二个通告按断续方式工作，断续频率为250kHz，适用于低扫速。（43）、（40）垂直移位（POSITION）调节光迹在屏幕中的垂直位置。（42）垂直方式工作开关(VERTICAL MODE) 用于选择垂直偏转系统的工作方式通道1选择（CH1）：屏幕上仅显示CH1的信号；通道2选择（CH2）：屏幕上仅显示CH2的信号；双踪选择（DUAL）：屏幕上显示双踪，自动以交替或断续方式，同时显示CH1和CH2上的信号；叠加（ADD）：显示CH1和CH2输入信号的代数和。（39）CH2极性开关（INVERT）：按此开关时CH2显示反相信号。（48）CH1信号输出端（CH1 OUTPUT）：输出约100mV/div的通道1信号。当输出端接50Ω匹配终端时，信号衰减一半，约50mV/div，该功能可用于频率计显示等。 3、水平方向部分（HORIZONTAL）（20）主扫描时间系数选择开关（TIME/DIY）用于选择扫描时间因数，从0.1μs～0.5s/div范围共20档。（24）扫描微调控制键（VARIBLE）此旋钮以顺时方针方向旋转到底时，处于校准位置，扫描由Time/div开关指示。
