微倾式水准仪的检验与校正1
水准仪检验校正

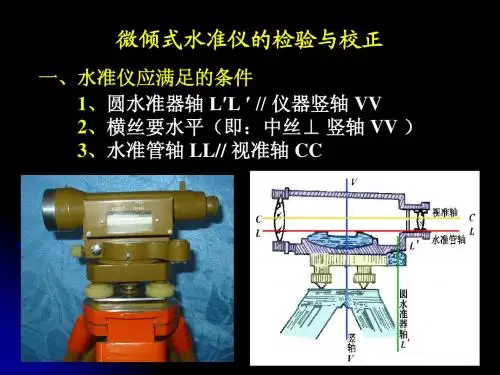

微倾式水准仪的检验与校正
一、水准仪应满足的条件 1、圆水准器轴 L′L ′ // 仪器竖轴 VV 2、横丝要水平（即：中丝⊥ 竖轴 VV ） 3、水准管轴 LL// 视准轴 CC
二、检验与校正 1、圆水准器轴平行于仪器竖轴的检验与校正
(1) 检验：气泡居中后，再将仪器绕竖轴旋转 180 °，看气泡是否居中。
①用螺丝刀松开分划板座 固定螺丝，转动分划板座，改 正偏离量的一半即可。 ②旋下目镜 处的十字丝环外 罩，用螺丝刀松 开分划板座固定 螺丝，拨正分划 板座即可。
3、视准轴平行于水准轴的检验与校正
(1)检验 ①在S1 处安置水准仪，从仪器向两侧各量约40m， 定出等距离A、B两点，打木桩或放置尺垫。 ②在S1处变动仪高(或双面尺)法，测出A、B两点 高差，若两次高差的误差小于3mm时，取平均数作为 正确高差Δh。 由于距离相等，两轴不平行误差可在高差计算中 自动消除。
(2) 校正：用脚螺旋 使气泡向中央移动一半 , 再用拨针拨动三个“校正 螺旋”，使气泡居中。
2、十字丝横丝应垂直于仪器竖轴的检验与校正
(1) 检验：整平后，用 横丝的一端对准一固定点 P ，固定制动螺旋，转动 微动螺旋，若 P 点不离开 横丝则不需校正。
不需校正
需要校正
(2)校正：对于不级微倾水准仪，i≯20″，如超限则需校 正。
(2)校正
转动微倾螺旋使中丝对准A点尺上正确读数a2， 此时视准轴处于水平位置，但管水准气泡必然偏离中 心，则可用拨针拨动水准管一端的上、下两个校正螺 丝，使气泡两个半象符合。在松紧上、下两个校正螺 丝前应稍旋松左、右两个螺丝，校正完毕再旋紧。 检验校正要反复进行直到 i 角满足条件为止。
③再将水准仪安置在距B点3m左右的S2 处，先 读B点的读数b2 ，因仪器离B点很近，两轴不平行的 误差可忽略不计。 由B点观测数据可算出A点尺上应有读数为： a2=b2+hAB ④瞄准A点水准尺，读出水平视线读数为a2′。 若a2=a2 ′，则两轴平行。 否则水准管轴不平行于视准轴，有i角。
2.4微倾式水准仪的检验与校正
高程 m
8
56.345
备注 9
已知
59.120 54.735 +1.969 56.704 已知
五、附合水准路线的计算实例
2.计算高差闭合差
检核：
故精度符合要求。
五、附合水准路线的计算实例
L—水准路线长度，单位km。
山地： N—水准路线的测站数。 要求：
四、水准测量线路（水准路线）
3. 高差的计算
（1）附和水准路线
BMA
1 2 3
4
BMB
四、水准测量线路（水准路线）
3. 高差的计算
（2）闭合水准路线
（3）支水准路线
1 2 1 2
BMA
BMA
3 4
五、附合水准路线的计算实例
五、附合水准路线的计算实例
3.计算改正数
分配原则：按与测段距离（或测站数）成正比，并反其符号改正到各相应
的高差上，得改正后高差。
按距离： 按测站数： 以第一测段为例，测段数为： 检核：
五、附合水准路线的计算实例
3.计算改正后高差
检核：
以第一段为例，改正后的高差为： 检核
5.高程计算
如： 检核： 否则说明高程计算有误。
六、闭合水准路线的计算
质量。
三、水准测量的检核
3、成果检核
水准测量时，一般将已知水准点（BMA）和待测试准点（1,2……） 组成一条水准路线； 在水准测量的施测过程中，
测站检核：只能检测一个测站上是否存在错误或误差是否超限；
计算检核:只能发现每页计算是否有误； 成果检验：对一条水准线进行的检核。
微倾式水准仪的检验与校正知识讲解
二、水准仪的检验
1. 圆 水 准 器 轴 L'L' 平 行 于 仪 器 的 竖轴VV的检验
检验方法
2.十字丝中丝垂直于仪器的竖轴 的检验
检验方法
M
M
M
3.水准管轴平行于视准轴的检验 检验方法
（ 1）在O点处安置水准仪，用变动 仪器高法，连续两次测出A、B两点的高 差，若两次高差之差不超过3mm，则取两 次高差的平均值hAB作为最后结果。
x
O
B
（2）在离B点大约3m左右的D点处安置水准
仪，精平后读得B点尺上的读数为b2。根据b2和高 差hAB算出A点尺上视线水平时的应读读数为：
abh
2
2
AB
a2
x
i
a'2
b2
A
DB
（3）然后，瞄准A点水准尺，读出中
丝的读数a2，如果a'2与a2相等，表示两轴 平行。否则存在i角，其角值为：
i
a 2
a 2
D
AB
对于DS3型水准仪来说，i角值不得大 于20"，如果超限，则需要校正。
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢

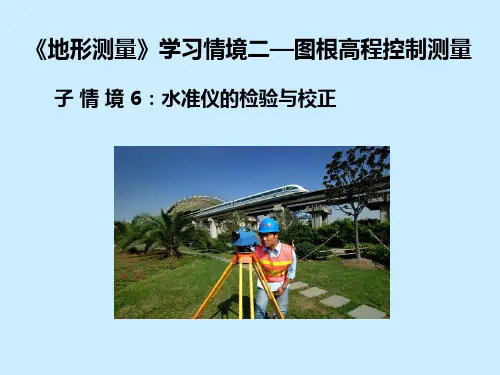

水准仪的检验与校正
（3）校正 ①首先稍松位于圆水准器下面中间的固紧螺钉； ②调整其周围的3个校正螺钉，使气泡向居中位置移动偏离量的一 半，如下图所示。此时圆水准器轴L′L′ 平行于仪器竖轴VV ；
2α
③再用脚螺旋整平，使圆水准器气泡居中，竖轴VV与圆水准器轴 L′L′同时处于竖直位置。
校正工作一般需反复进行，直至仪器转到任何位置气泡均为居中为 止，最后应旋紧固定螺钉。
1.四条轴线
视 准 轴 CC
水准管轴 LL
圆水准轴 L'L' 竖 轴 VV
L C
2. 应满足的三个条件
V L'
L C
(1) L'L'// VV
(2) 横丝⊥VV
(3) LL // CC (主要条件)
V L'
对以上三个条件进行检验和校正
二.水准仪的检验与校正
1.圆水准器的检验和校正 了解原理与作业方法
a" A
h´AB ≠hAB正 说明存在i角误差，其值为
i
h
AB
h AB正
DAB
ρ″=206265″
i
b"
b正B hAB源自d D(3)校正当i″>20″时，就须校正。校正时首先要求出正确的前视读数b正。
正确的前视读数b正
A、B的正确高差
a" A
hAB 正= a" -b正 b正=a"－ hAB正
δ b"
小结
水准仪主要轴线及其关系
1、视准轴：物镜光心与十字丝分
化板中心连线CC。
2、管水准轴：过零点与圆弧纵向
相切的切线LL。
3、竖轴：仪器旋转轴VV。
4、圆水准器轴：连接零点与球面
水准仪的检验与校正实验报告(共5则)
水准仪的检验与校正实验报告（共5则）第一篇: 水准仪的检验与校正实验报告水准仪的检验与校正实验报告一、实验目的与要求:1.弄清水准仪的主要轴线及它们之间应满足的几何关系；2.掌握DS3水准仪检验与校正的方法。
二、设备:DS3水准仪1台, 水准尺2根, 尺垫2个, 小螺丝刀1把, 校正针1根, 记录板1块。
三、方法与步骤:1.一般性检验:安置仪器后, 首先检验：三脚架是否牢固, 制动和微动螺旋、微倾螺旋、对光螺旋等是否有效, 望远镜成像是否清晰等, 同时了解水准仪各主要轴线及其相互关系。
2.圆水准器轴平行于仪器竖轴的检验与校正:检验：转动脚螺旋使圆水准器气泡居中, 将仪器绕竖轴旋转180°后, 若气泡仍居中, 则说明圆水准器轴平行于仪器竖轴, 否则需要校正。
校正：先稍松圆水准器底部中央的固紧螺丝, 再拨动圆水准器的校正螺丝, 使气泡返回偏离量的一半, 然后再转动脚螺旋使气泡居中。
如此反复检校, 直到圆水准器在任何位置时, 气泡都在刻划圈内为止, 最后旋紧固紧螺旋。
3.十字丝横丝垂直于仪器竖轴的检验与校正:检验：以十字丝横丝一端瞄准约20m处的一细小目标点, 转动水平微动螺旋, 若横丝始终不离开目标点, 则说明十字丝横丝垂直于仪器竖轴, 否则需要校正。
校正：旋下十字丝分划板护罩, 用小螺丝刀松开十字丝分划板的固定螺丝, 微略转动十字丝分划板, 使转动水平微动螺旋时横丝不离开目标点。
如此反复检校, 直至满足要求。
最后将固定螺丝旋紧, 并旋上护罩。
4.水准管轴与视准轴平行关系的检验与校正:检验: 在平坦地面上选定相距60-80米的A.B两点, 放下尺垫立水准尺。
现在距A.B等距离处安置水准仪, 分别读取A.B两点水准尺读数a1.b1, 求得正确高差Hab(b1(a1。
再在A点附近2-3米处水准仪, 分别读取A.B两点水准尺读数a2.b2, 求得B尺的上的应有读数b2(a2(Hab。
若b2=b2'时, 说明水准管轴与视准轴平行；若b2(b2'时, 说明水准管轴与视准轴不平行。
实验十四 水准仪的检验及校正
实验十四 水准仪的检验及校正一. 实验目的（1）了解水准仪主要轴线及其应满足的几何条件 （2）掌握DS3水准仪检验和校正方法。
（3）掌握水准仪检验和校正方法 二. 实验组织（1）性质：综合性实验。
（2）时数：课内2学时，课外4学时。
（3）组织：每组4人。
三. 实验设备（1）每组借DS3微倾式水准仪或自动安平水准仪l 台、水准尺1对、尺垫2个，校正针1根，小螺丝刀1把，记录板1块，测伞1把。
（2）DAL1528R 数字电子水准仪一台、脚架一副、配套条码标尺1对、尺垫2个。
（3） 自备：铅笔。
四. 实验方法及步骤（DS3微倾式水准仪）（一） DS3微倾式水准仪1．圆水准轴平行于仪器旋转轴的检验与校正（1）检验方法 安置水准仪后，转动脚螺旋使圆水准器气泡居中，然后将仪器旋转180°，如果气泡仍居中，则表示该几何条件满足，不必校正，否则须进行校正。
（2） 校正方法 水准仪不动，旋转脚螺旋，使气泡向圆水准器中心方向移动偏移量的一半，然后先稍松动圆水准器底部的固定螺丝，按整平圆水准器的方法，分别用校正针拨动圆水准器底部的三个校正螺丝，使圆气泡居中。
重复上述步骤，直至仪器旋转至任何方向圆水准气泡都居中为止。
最后，把底部固定螺丝旋紧。
2．十字丝横丝垂直于仪器旋转轴的检验与校正（1）检验方法 安置水准仪整平后，用十字丝横丝一端瞄准一明显标志，拧紧制动螺旋，缓慢转动微动螺旋，如果标志始终在横丝上移动，则表示十字丝横丝垂直于仪器旋转轴，否则需要校正。
（2）校正方法 旋下目镜端十字丝环外罩，用小螺丝刀松开十字丝环的四个固定螺丝，按横丝倾斜的反方向小心转动十字丝环，使横丝水平（转动微动螺旋，标志在横丝上移动）。
再重复检验，直至满足条件为止。
最后固紧十字丝环的固定螺丝，旋上十字丝环外罩。
3．水准管轴平行于视准轴的检验与校正（1）检验方法 在平坦地面上选择相距约80m 的A、B 两点(可打下木桩或安放尺垫)；将水准仪安置于距A、B 两点等距处，分别在A、B 两点上竖立水准尺，读数为1a \、1b ，，求得 A、B 两点间正确高差为：11b a h AB −=为确保观测的正确性，可用两次仪器高法（或双面尺法）测定高差AB h ，若两次测得高差之差不超过3mm，则取平均值作为A、B 两点间正确高差。
水准仪检验与校正方法
水准仪检验与校正方法
嘿，咱今儿就来聊聊水准仪检验与校正方法！这可是个相当重要的事儿呢！
你想想看，水准仪就好比我们的眼睛，如果它不准确了，那可就像我们的眼睛出了问题一样，那得出多大乱子呀！所以检验和校正它可太关键啦。
先来说说检验吧。
我们得检查水准仪的各个部件是不是都完好无损呀，比如那个望远镜，得看看它能不能清晰地看东西。
这就好像我们检查自己的眼镜是不是干净清晰一样。
还有水准器，得保证它能水平呀，不然怎么能测准呢！然后就是看看脚架稳不稳，要是摇摇晃晃的，那不就跟站在跷跷板上测量一样不靠谱嘛！
那怎么校正呢？这可得仔细着点儿。
如果发现水准仪不水平了，那就要调整水准器啦。
就像我们走路走歪了要调整步伐一样。
有时候可能还得调整一下望远镜的焦距，让我们能更清楚地看到目标。
这就好比我们调整自己的视力，让一切都看得明明白白。
要是发现水准仪的测量结果总是有偏差，那可能就得好好找找原因啦。
是不是仪器本身有问题呀，还是使用方法不对呢？这就好像我们做事情，如果总是做不好，就得反思一下是自己的能力问题还是方法问题呀。
咱可不能小瞧了这水准仪检验与校正，它关系到我们测量的准确性呀！要是不准确，那后面的工作不都白干啦？这可不行呀！所以大家一定要重视起来，认真对待每一次检验和校正。
总之，水准仪检验与校正方法真的超级重要，大家一定要好好掌握呀！别等到出了问题才后悔莫及呀！。
水准仪的检验与校正
水准仪的检验与校正 The manuscript was revised on the evening of 2021水准仪的检验与校正一、检验步骤1.要点：完成圆水准器、十字丝横丝、水准管平行于视准轴（i角）检查2.步骤：圆水准器检校——十字丝横丝检校——水准管平行于视准轴（i角）检校二、检验及校正1.圆水准器的检验圆水准器泡居中后，将望远镜旋转180°后气泡（居中或不居中）校正⑴转动脚螺旋使气泡退回偏离值的一半。
⑵松开圆水准器背面中心固紧螺丝，用校正针拨动相邻两个校正螺，再拨动另一个校正螺丝，使气泡居中。
⑶按这种方法反复检校，直到转到任何方向，气泡均居中为止，校正即可结束。
最后，将中心固紧螺丝拧紧。
2.十字丝横丝检验在墙上找一点，使其恰好位于水准仪望远镜十字丝左端的横丝上，旋转水平微动螺旋，用望眼镜右端对准该点（是否仍位于十字丝右端的横丝上）校正⑴松开十字丝分划板座的固定螺丝，转动整个目镜座，使十字丝横丝与M点轨迹一致，再将固定螺丝拧紧。
⑵当M点偏离横丝不明显时，一般不进行校正，在作业中可利用横丝的中央部分读数。
角检验什么是水准仪的i角？水准仪的视准轴在垂直方向上与水准轴的投影夹角。
水准仪的i角和角是不同的，角（交叉误差）是指水准仪的视准轴与水准管轴在水平面内投影的夹角。
水准仪i角的消除方法是在观测时尽量将一起安置在测区范围的中间，而角在普通测量时影响较小，一般不予考虑，而在精密水准测量时必须要注意，其消除方法是在观测时按奇偶数站将仪器的一条固定的架腿分别安置在路线的左右两侧。
.检验步骤：⑴选择一平坦地面，相距80m左右各打一木桩A、B，将仪器置于中点C，并使A C＝BC，⑵将水准仪安置于中点C处，在A、B两点竖立水准尺。
用两次仪高法两次测定A至B点的高差。
当两次高差的较差不大于3mm时，取两次高差的平均值hAB 作为两点高差的正确值。
⑶将仪器安置于C′处即距B点2～3m处，精平仪器后，读出B点尺上的读数b2。
