Gerber文件还原成PCB文件
gerber文件转成pcb
gerber文件转成pcbGerber文件转成PCBPCB（Printed Circuit Board）是现代电子设备中一个关键的组成部分。
它是基于导电材料的非导电表面，用于连接和支持电子组件，以便在电子设备中传递电力和信号。
在设计和制造PCB时，最常用的格式是Gerber文件。
Gerber文件是一种标准的2D图形格式，用于电子制造行业中的PCB生产。
Gerber文件包含了PCB设计的全部信息，包括导线、插件、电路、钻孔和焊盘等。
为了将Gerber文件转换为实际的PCB板，需要经过一系列的工艺和步骤。
首先，要转换Gerber文件，需要使用一种专门的软件工具。
这种软件工具能够将Gerber文件解析，并生成可以用于制造PCB的文件。
一般来说，常用的软件工具有Altium Designer、Eagle和KiCAD等。
这些工具支持Gerber文件的解析和转换，并可以输出制造PCB所需的文件。
在转换Gerber文件之前，需要先对Gerber文件进行一些检查和准备工作。
例如，检查文件是否完整和正确，包括是否有缺失的层和错误的尺寸等。
如果有任何问题，需要及时进行修复和调整。
接下来，对Gerber文件进行解析和转换。
这一过程主要涉及到图形数据的提取和转换。
软件工具会将Gerber文件中的图形数据解析成轮廓线、焊盘、孔洞等元素，并进行转换和优化。
完成Gerber文件的解析和转换后，下一步是生成制造PCB所需的文件。
这些文件通常包括层堆叠图、钻孔文件和涂覆层等。
层堆叠图显示了PCB板的层次结构和材料厚度。
钻孔文件包括了PCB板上的钻孔位置和尺寸。
涂覆层则用于指导PCB制造厂商进行涂覆和阻焊等工艺。
一旦生成了制造PCB所需的文件，就可以将这些文件发送给PCB 制造厂商进行生产。
制造厂商会根据这些文件进行PCB板的切割、钻孔、金属化和焊接等工艺。
最终，转换Gerber文件的结果是一块完整的PCB板，可以用于组装电子设备。
Altium Designer 实现Gerber文件转PCB文件
原创作者：E群不得了的layout人（19421245）EDA365 上官小雨 2009年4月
看AD如何实现Gerber文件转PCB文件之教程
许多朋友想要改CAM文件，但由于要改的东西在CAM350里不能实现，或是操作繁琐，下面小弟不才，试试用AD的CAM tastic功能将Gerber文件转化为PCB文件
操作步骤如下:
1.先在AD中新建一个CAM文件，如下图：
新建的CAM文件如下图：
2.将Gerber文件通过File—Import导入到新建的CAM文件中，如下图：
点击OK按钮，导入成功，同时会生成.LOG文本，如果有错误会在里面显示：
以上导入的文件还没有钻孔，所以我们还要通过File—Import—Drill导入钻孔文件
点击OK按钮
点击OK按钮，就会导入了钻孔文件，如下图，看到了钻孔
4.下面这一步才是关键，使用Tool—Netlist—Extracd提取导入的Gerber文件的网络（在这里，软件会把相连的走线视为同一网络，会自动成生网络名），如果不没有网络将不能生成
PCB文件。
注意以上的层一定要对应修改好！！点击OK按钮
设置Layer Physical Order如下：
点击OK按钮
5.只有通过了第4步，我们才可以导出PCB文件，通过File—Export—Export to PCB,就可以将Gerber文件转化为PCB文件了
效果如下：
这样就可以将Gerber文件转化为PCB文件了！！。
GEEBER转换成PCB的方法
方法 GEEBER 转换成PCB 的方法 1.直接将Gerber 文件导出为DXF 的格式： 堪F id Cam * Fart Centroids -.* Edit Vi ew tools Rout AnalYsi 注意:需要将DXF 的格式选择为较低的版本。
T 沧 □ UT 'ODB 口 UT Garber,., ODB++... Jietli st.… 1PC-D-350. . + Drill,,, d 口 UT Save Drill.. on □ UT Mill/Rout... UAr PUT 财…方法1•新建一个 Gerber 文件:2•新建一个空自的 PCB,而后执行导入即可Fil Save Ctrl+SEdit View Pr oj ect Placetiua Designer SuMner 09file Her► Open. . .Ctrl+OCLost Ctrl+F4 0p«n Proiect... Open Desifn Iorh E P»c«. , r J S&ve Copj; R E .-. S&ve Project As … Savt Yorksp&ce ^s... Setyp C Cam impart Tables Macro Reports Window 2•执行快速导入的动作，将每一层的Gerber 文件导入进来，还有 NC Drill 文件，另外，如果想获得准确的网络名称，那么 IPC-D-356的文件也是必须一并导入的。
Export 3•当所有文件都导入之后，那么 (1)确定每一层的层信息是对应正确的 Save As« Edit Vi ew Pl*c MB---------- ^Hl — Ctrl+S ► ck L* 履.…鸭I X屯电円ttaslid .Cam * CAk Aperture List Wi zard,,, Apertures.. * Shift+A Layer S H T +Layer Type Detection...□-1 2 3 4 5 B 7 8 NameType 冲 j )or t_serial_interFace, qtl Top4_port_serial_interface.gbl Bottom4 _jxrt_serial Jnterf ace. gto Silk Top4_port_serialjnterface. gtp Paste Top4 _por t_serial_inter face. gts Mask Top4 _port_serial_interface, gbs Mask Dot吟 _port_serialjnterface * gbp Paste Bot4 _j )ort_serial jnterf ace. gbo Silk BotAgri ^1 転 ft T 亠*叫卄. on 団回巳回00団0白 Loc 匚匚匚匚匚匚匚匚L>View Layer Order,., Appty CompressLayers Table⑵并且定义NC Tools,当然在原来的NC Tools 下面如果已经有了这个信息，就不需要重新定义了。
Gerber文件能不能转PCB文件

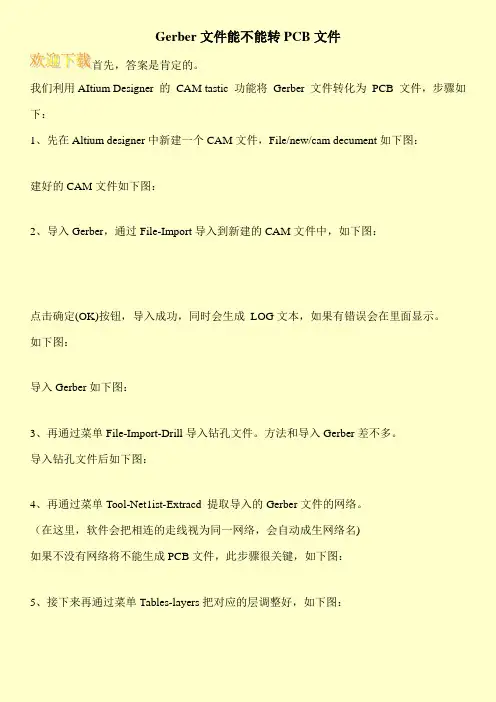

Gerber文件能不能转PCB文件
首先，答案是肯定的。
我们利用AItium Designer 的CAM tastic 功能将Gerber 文件转化为PCB 文件，步骤如下：
1、先在Altium designer中新建一个CAM文件，File/new/cam decument如下图：
建好的CAM文件如下图：
2、导入Gerber，通过File-Import导入到新建的CAM文件中，如下图：
点击确定(OK)按钮，导入成功，同时会生成LOG文本，如果有错误会在里面显示。
如下图：
导入Gerber如下图：
3、再通过菜单File-Import-Drill导入钻孔文件。
方法和导入Gerber差不多。
导入钻孔文件后如下图：
4、再通过菜单Tool-Net1ist-Extracd 提取导入的Gerber文件的网络。
（在这里，软件会把相连的走线视为同一网络，会自动成生网络名)
如果不没有网络将不能生成PCB文件，此步骤很关键，如下图：
5、接下来再通过菜单Tables-layers把对应的层调整好，如下图：。
怎麼把GERBER转成PCB文件的操作方法
怎麼把GERBER转成PCB文件的操作方法将GERBER文件转换为PCB文件是设计电路板的重要一步，下面是将GERBER转换为PCB文件的详细操作方法。
1.安装必要的软件为了将GERBER文件转换为PCB文件，你需要安装一个专门用于PCB设计的软件。
常用的软件包括Altium Designer、Eagle和KiCad等。
在这篇文章中，我们将使用Altium Designer进行示范。
请确保你已经成功安装并打开了软件。
2.创建新的PCB项目打开Altium Designer软件后，点击“File”（文件）菜单，然后选择“New Project”（新建项目）。
在弹出的对话框中选择“PCB Project”（PCB项目），点击“OK”按钮。
然后为项目选择一个适当的名称和位置，并点击“Save”（保存）按钮。
3.导入GERBER文件在项目管理器面板中，右键点击“PCB Documents”（PCB文档）并选择“Import”（导入）选项。
然后选择需要转换的GERBER文件，并点击“Open”（打开）按钮。
GERBER文件中应该包含电路板的各个层，如顶层、底层、丝印层等。
4.设置PCB文档属性在导入GERBER文件后，打开PCB文档视图。
在视图左侧的对象管理器面板中，选择“PCB”并点击右键选择“Board Options”（板卡选项）。
在弹出的对话框中，设置板厚、导线宽度、间距等相关属性。
确保这些属性与你的原始电路板设计一致。
5.数据确认和修复在将GERBER文件导入到PCB文件后，需要对数据进行确认和修复。
打开“Design”（设计）菜单，选择“Rule Check”（规则检查）选项，在弹出的对话框中点击“Run Design Rule Check”（运行设计规则检查）按钮。
系统将自动检查并报告任何与设计规则不符的问题。
根据报告修复这些问题，以确保电路板的正确性。
6.转换为PCB文件完成所有的设计规则检查后，点击“File”（文件）菜单，然后选择“Save”（保存）选项。

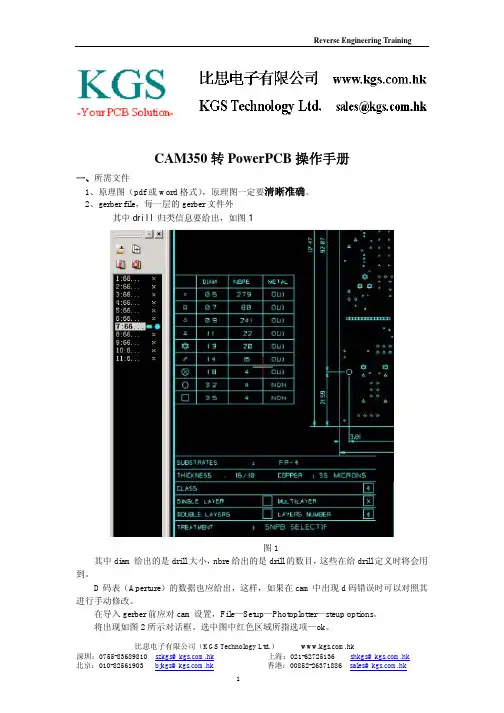

CAM350 将GerBer转Power PCB档操作手册
统一大小，所以要对照 drill 数据进行更改。既图 1 里提供的 drill 数据。 Table—NC Tool Tables 如图 4
比思电子有限公司（KGS Technology Ltd.）
深圳：0755-83689810 szkgs@
上海：021-62725136 shkgs@
北京：010-82561903 bjkgs@
香港：00852-26371886 sales@
2
和 Align 命令对其位置进行对齐修正。 Edit 栏中其他编辑命令：
Reverse Engineering Training
Rotate，按下“W”键，处于全选状态，拖动光标选中需要 rotate 的部分，点击左键确 定旋转点再点击右键，所选中部分将围绕该点旋转。（在屏幕最下方任务栏中会出现步 骤提示）
例：将该文档保存为 export.asc。 打开 powerpcb，File—Import,导入该 asc 文档如图 9（已将 copper 关闭）
比思电子有限公司（KGS Technology Ltd.）
深圳：0755-83689810 szkgs@
电话： 0755-83689810 电邮： szkgs@
◎ 香港 ◎ 北京 ◎ 上海 ◎ 深圳
传真： 00852-26466834 网址：
传真： 010-82561814 网址：
传真： 021-62725137 网址：
北京：010-82561903 bjkgs@
Altium Designer 实现Gerber文件转PCB文件
原创作者：E群不得了的layout人（19421245）EDA365 上官小雨 2009年4月
看AD如何实现Gerber文件转PCB文件之教程
许多朋友想要改CAM文件，但由于要改的东西在CAM350里不能实现，或是操作繁琐，下面小弟不才，试试用AD的CAM tastic功能将Gerber文件转化为PCB文件
操作步骤如下:
1.先在AD中新建一个CAM文件，如下图：
新建的CAM文件如下图：
2.将Gerber文件通过File—Import导入到新建的CAM文件中，如下图：
点击OK按钮，导入成功，同时会生成.LOG文本，如果有错误会在里面显示：
以上导入的文件还没有钻孔，所以我们还要通过File—Import—Drill导入钻孔文件
点击OK按钮
点击OK按钮，就会导入了钻孔文件，如下图，看到了钻孔
4.下面这一步才是关键，使用Tool—Netlist—Extracd提取导入的Gerber文件的网络（在这里，软件会把相连的走线视为同一网络，会自动成生网络名），如果不没有网络将不能生成
PCB文件。
注意以上的层一定要对应修改好！！点击OK按钮
设置Layer Physical Order如下：
点击OK按钮
5.只有通过了第4步，我们才可以导出PCB文件，通过File—Export—Export to PCB,就可以将Gerber文件转化为PCB文件了
效果如下：
这样就可以将Gerber文件转化为PCB文件了！！。
从gerber文件转化为PCB
板层定义介绍Skip to end of metadata∙Added by Wenlong Hua , last edited by Wenlong Hua on Dec 28, 2009 (view change ) ∙ show comment Go to start of metadata 1顶层信号层(Top Layer)： 也称元件层,主要用来放置元器件,对于比层板和多层板可以用来布线；2 中间信号层(Mid Layer)： 最多可有30层,在多层板中用于布信号线.3底层信号层(Bootom Layer)：也称焊接层,主要用于布线及焊接,有时也可放置元器件.4顶部丝印层(Top Overlayer)：用于标注元器件的投影轮廓、元器件的标号、标称值或型号及各种注释字符。
5底部丝印层(Bottom Overlayer)：与顶部丝印层作用相同，如果各种标注在顶部丝印层都含有，那么在底部丝印层就不需要了。
6内部电源层(Internal Plane)：通常称为内电层，包括供电电源层、参考电源层和地平面信号层。
内部电源层为负片形式输出。
7机械数据层(Mechanical Layer)：定义设计中电路板机械数据的图层。
电路板的机械板形定义通过某个机械层设计实现。
8阻焊层(Solder Mask-焊接面)：有顶部阻焊层(Top solder Mask)和底部阻焊层(Bootom Solder mask)两层，是Protel PCB 对应于电路板文件中的焊盘和过孔数据自动生成的板层，主要用于铺设阻焊漆．本板层采用负片输出，所以板层上显示的焊盘和过孔部分代表电路板上不铺阻焊漆的区域，也就是可以进行焊接的部分．9锡膏层(Past Mask-面焊面)：有顶部锡膏层(Top Past Mask)和底部锡膏层(Bottom Past mask)两层，它是过焊炉时用来对应ＳＭＤ元件焊点的，也是负片形式输出．板层上显示的焊盘和过孔部分代表电路板上不铺锡膏的区域，也就是不可以进行焊接的部分。
AltiumDesigner实现Gerber文件转PCB文件.docx
原创作者：E 群不得了的layout 人（19421245） EDA365 上官小雨 2009 年4月看AD 如何实现 Gerber 文件转PCB 文件之教程许多朋友想要改 CAM 文件，但由于要改的东西在CAM350里不能实现，或是操作繁琐，下面小弟不才，试试用 AD 的CAM tastic 功能将Gerber 文件转化为PCB 文件操作步骤如下:1•先在AD 中新建一个 CAM 文件，如下图：Dp«n. . .Ctrl+OClcs«Ctrl+F4Op«n Prelect...Open Desi gn Workspace...Save Ctrl+SSave As...Save Copy As... Save AllOptnBus System Documant 會PCB:VM1L Docuir«ntVeriLof DacujuentC Source DccumentC 加也der DocumentASM Source Docuni ent ^ext DouiuiGntSetup新建的CAM 文件如下图:7 Rlliu* Dexi^nKK Vml <?£109 一 CkEl a^rLi.c 1 C u. Fxiee Ducufl.Enl2f^ Li ■匚若n$efH DXF F L 1« Edi t Vi4v fl«c4 工DO " Rctul Ar.ul^Ei E 丫眇1“ BierflE Yd Ehd^ar llalpSave Prcj act ACAMSave Desi gxi Workspace Pls.・Output Jab FileDatabase Lirtk Filefile Edit Vi Fl ace ToolsRout Analjj ；E i s T ables Macr oHe 皆►Woi«et»acBl DsWik■ Wwkspacei1 Ropct(*) FiJe View Q SbnucOuie EdlocSEIpfojedutCAMBKtd C<mProieckiFiiee Docurri^riltE taJ| 3 Q Sonjrai Documaili ：Ml 0ClCA^IailclXani自吕始O t\ ■ □ t L* * " ■ 1 "2•将Gerber 文件通过File — Import 导入到新建的 CAM 文件中，如下图:Alt iuB Designer Winter 09 一 CAIt astic1.Ca> 一 Free Docu>ents. Licensed to HP 540St.vt Proj <ctSave Design TorkEpa.i ：e da —Import辽：」_ 1 . pl'L j £ \3Z2. |. ：L .I dd001024 pho smOCilOE'l pho 5H1002023. pho EmdC01023. phosmdDOEQ22 - pho ssbQO2029. pho 551001D2B. pho我的文档* ar tOOl pho* *srt002 pho* ^d (1001024 p] vGerber Files (*. A#:G*;*. PHO)Esport Print Pri^ifrw資 QDB++...Belli st..- Import Wizard Recent Dociaihents R«ctnt Pr&ji*cts Recent Desipi lorkspacesDrill... Mill/RQut_, 琨F/DWG …MFGL/fffGL2.. Exi t A1++F4Aperture File Cusi ng Wizard fornats) (i)L・T " 177 - T武亠T TTH \Select Gerber File Cs) — use Shift or Ctrl for ault iple files ? rx直找范围d):_JCAH我的电胞网上邻居Open. » a Close kCtrl+0Ctrl+F4Open Praject..”Open Q«sicn t^rksptet..・ Save Save As...Save Cop^ As _____ Save AllCtrl+SBflst Aixd.^5i3 Tiblti JJaeroWindowIIP t -H- sRecent桌面文件名CS): 文件类型(T):打并Q)20 in 5Projects MCD55Q>gCD5♦诚FEdit 生* EUce点击OK按钮，导入成功，同时会生成丄OG文本，如果有错误会在里面显示:CAMtastid .Cam4」Log_2009_12_10_10J_27 logf AHtastic DXP : Getber / NC Drill / Mill/Rout Import PCAMtastic File : CAMtas^icl.CamDateTime:10/12/2009 :10:4:27 AKInf otznation Layee 1 _artOOl.pho -stact loading・Information Layer 1 - art001*pho - 亡nd loading.Inf OEiaation Layet 2 - aEt002,pho -3tact loading・Information Layet 2 =act002«pho -end loading^Information Layer 3 -dd001024.pho -start loading.Information Layer 3 -dd001024.pho-end loading^Infornation Layer 4 -smO口丄口2丄.卫-start loading・Infornation Layer 4 -sni001021.phjo - end loading. Information Layet 5 -smOOZOZa.phD-3tart loading・Inf ornatiorL Layer 5 -- end loading・Inf □ r nation Layer 6 —snid001023. phc -start Loading, Information Layet 6 -SMd001Ci23.phci-end loading. Infornation Layer 7 -smd002022rpho-start Loa±Lng* Information Layer 7 -smd002022.pho-end loading. Information Layer 8 _ssb002D29.pho-start loading. Tnformatian Layer8 -ssb002029.pho-end loading* Information Layer 9 - 3St001026»pho -strait loading. Infornation Layet 9 -sst001026.pho -end loading.StatisticsWaminga 0InEormation : IS--."'AltiUB Pe-EieiM-r Vinte-r UEI 匚 GMt krtic>L.C&> » Free F«ouaentf. Licm^^d to HFMiOH il^ EH< E4H ¥iH-Pri* ■・.teilLShl T J >L H - ■計* 即* Idp」a hJ 」A |• |每冕圏S 档|岸屯為 ’"自白•』C ~ fx ■■ [_J ▼ 1-7 t 吟 囂」L£ujMrt'_12j0J S_+J fSIZE QrySYM PLA08|卫止川2| 2i.5 F 0.889 6................ ''' 681 径• • 「2 H25 斗 | 46 止222 . | 4 OJ3O21YESYESYESVESYESYES YES YESMb*、田 卒.1U 5 3-^nUn Qts 护匚歯h.4 *rtirinKi CAHJtitt ［仍 以上导入的文件还没有钻孔，所以我们还要通过 File — Import — Drill 导入钻孔文件 k/ AltI UA Designer Winter 09 一 CAItastic 1. Ca> * 一 Free DocuAents. Licensed to HP540 XF _D----==F i fD s p r o j CD cGr M (D 55m _IJ_l E :5File E^it Vi ew Flace Tools New L 3 Ojien. . .Ctrl+0 CloseCtrl+F4L 5A Upen Froject...Up en D e E i ETL 'iVorkspace...Rou t AiLalyEi E Tables Macro Rep or t£ jY i miijw Help 3_4_27.logSIZE SaveCtrl+SSave As... Save Cop^ As... Save All Save Froject A E ...Save De E i STL Workspace As... Setufi Impor+ E KP or t Frint Freyi ew Frint...Imp or t W i z ：=LI _ d Recent U □匚ujnwrLtE RecerLt Proj ectsRecent Desi ETL WorkspacesAlt+F4Quick Load...ODE++LIDB++...N 皂tli 航…5Drill...r~l_nDXF DVt乌HPGLMill/Rout...口聋丹陆...HPGL/HFGL2...0.8 0.71125 .............■ ______3893128 54Aperturm File (using Wiz:±t-d format£)...点击OK按钮点击OK按钮，就会导入了钻孔文件，如下图，看到了钻孔4.下面这一步才是关键，使用Tool —Netlist —Extracc提取导入的Gerber文件的网络（在这里，软件会把相连的走线视为同一网络，会自动成生网络名），如果不没有网络将不能生成PCB文件。
怎麼把GERBER转成PCB文件的操作方法
GERBER轉成PCB
Part1:新建一個CAM文件如圖
Part2:導入GERBER文件通過Inport----------gerber 導入到新建的CAM文件中如圖
點擊OK 導入成功后同時會生成.log文本文件，如果有錯誤也會顯示在里面如圖
Part3:以上導入的文件還沒有鉆孔，所以我們還通FILE------INPORT--------DRILL 導入鉆孔文件如下圖
點擊OK
點擊OK,就會導入鉆孔文件如下圖
Part4:下面這一步才是關鍵，用TOOL------NETLIST------EXTRACT提取導入GERBER的網絡（在這里，軟件會把相連的同一走線，視為同一網絡并自動生成網絡名）如果沒有網絡將不能生成PCB文件
注意以上的層一定要對應修改好，點擊OK! 設置layer Physical order 如下：
點擊OK
Part5:只要通過了Part4,才可以匯出PCB文件，通過File-----Export-------Export to PCB 就可以將GERBER文件轉成PCB文件如圖。
