2020-2021中考物理压轴题专题电路类问题的经典综合题附答案
A．Ia＞Ib、Ua＝Ub
B．Ia＜Ib、Ua＝Ub
C．Ia＝Ib、Ua＞Ub
D．Ia＝Ib、Ua＜Ub
【答案】D
【解析】
【分析】
利用电阻大小与导体的材料、长度、横截面积和温度有关的知识进行分析即可判断；因两
电阻串联，则由串联电路的电压和电流规律可知两导体中的电压、电流关系．
【详解】
同时 a 和 b 是由同种材料制成的长度相同、横截面积不同的两端导体，Sa＞Sb，所以 b 段
一、初中物理电路类问题
1．压敏电阻的阻值是随所受压力的增大而减小的．小坤同学想设计一个通过电表示数反应
压敏电阻所受压力大小的电路，其中 R0 是定值电阻，R 代表压敏电阻，要求压力增大时电 表示数增大且符合电路安全，在下图所示电路中符合要求的是：（ ）
A．
B．
C．
D．
【答案】C 【解析】 【分析】 【详解】 A．由电路图可知，压敏电阻 R 压与定值电阻 R0 并联，电流表测 R0 支路的电流，当压力增
6．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控 制开关 S1 或手机远程控制开关 S2 实现。当大棚内光线较暗时，光控开关 S3 自动闭合，接 通灯泡；当需要给大棚通风时，闭合开关 S4，启动风机。灯泡和风机均可独立工作，以下 简化电路图符合要求的是（ ）
A．
B．
D．如果 R2 出现断路，电流表示数变为零，故 D 错误。 故选 C。
4．用一个导体制成长度相等但横截面积不同的圆柱体 a 和 b（a 和 b 互相连接），a 比 b 的横截面积大，将它们接入电路中，如图所示，通过 a、b 电流分别为 Ia，Ib，a、b 两端电 压分别为 Ua，Ub，则下列说法正确的是
10．关于如图所示的课堂小实验，下列说法中正确的是（ ）
A．甲图是自制的盐水电池，当用电压表测其电压时，锌片是该电池的正极 B．乙图中，同时在冷水和热水中滴一滴红墨水，红墨水在热水中与水混合均匀的时间比在 冷水中短，这个现象说明温度越高，分子运动越剧烈 C．丙图中，用绸子摩擦玻璃棒，玻璃棒上的一些电子会转移到绸子上 D．丁图电路中，A，B 两个接线柱间是一段保险丝，C，D 两个接线柱间是一段铜丝，向右 移动滑动变阻器的滑片，过一会儿发现铜丝先熔断 【答案】BC 【解析】 【分析】 本题考查电压表的连接、分子热运动、摩擦起电的实质及保险丝材料的特点。 【详解】 A．由电压表的连接可知，电压表的正接线柱与电源的正极相连，图甲中，与电压表的正 接线柱相连的是铜片，且电压表的指针正向偏转，故铜片是电池的正极，故 A 不正确； B．图乙中，热水的温度高，红墨水与水混合均匀的时间短，说明分子在热水中运动得 快，故 B 正确； C．用绸子摩擦过的玻璃棒带正电，带正电的原因是玻璃棒失去电子，失去的电子转移绸 子身上，故 C 正确； D．由图丁可知，保险丝和铜丝是串联连接的，则通过它们的电流相同，而保险丝的材料 特点是电阻较大，熔点较低，根据 Q=I2Rt 得，通电相同时间，保险丝产生的热量比铜丝产 生的热量大，所以先熔断的是保险丝，故 D 不正确。 故选 BC。
A．①会，②不会，③断开
B．①不会，②会，③闭合
C．①不会，②会，③断开
D．①会， ②不会，③闭合
【答案】A
【解析】
【分析】
【详解】
由题意知，闭合开关 S，当“定时开关”处于闭合状态时，播放器被短路，指示灯会亮，则播
放器中没有电流通过，播放器不会播放音乐；到达设定时间“定时开关”处于断开状态，播
放器与指示灯串联，“播放器”有电流通过，“播放器”播放音乐，故选 A．
A．R1 短路 【答案】C
B．R1 断路
C．R2 短路
D．R2 断路
【解析】
【分析】
判断电路故障问题，是中考题中常见的题型，在不能直接确定故障原因时，将选项逐一代
入题干，检查是否符合题意。
【详解】
A．如果 R1 发生了短路，电压表示数变为零，故 A 错误； B．如果 R1 发生了断路，电流表示数变为零，故 B 错误； C．如果 R2 出现短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增 大，电流表示数增大，故 C 正确；
9．如图所示电路，闭合开关，电压表 V1 的示数为 6V，V2 的示数为 3.4V，下列说法不正确 的是（ ）
A．电源电压为 6V B．将电压表 V2 换成电流表，则 L1 与 L2 并联 C．将电压表 V2 换成电流表，则 L1 亮，L2 不亮 D．L1 两端电压为 2.6V 【答案】B 【解析】
2．几位同学学习了欧姆定律后，根据
U
I=
，导出了
R=
U
．于是他们提出了以下几种看
R
I
法，你认为正确的是
A．导体电阻的大小跟通过导体中的电流成反比
B．导体电阻的大小跟加在导体两端的电压成正比
C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关
D．导体两端不加电压时，导体的电阻为零
【答案】C
【解析】
A．两灯都发出昏暗的光，两灯串联 B．两灯都不亮，这样连接造成了短路 C．两灯都正常发光，且两灯并联 D．上面的灯正常发光，下面的灯没有电流通过 【答案】C 【解析】 【详解】 电流从电源正极流出，然后分成两部分电流，一部分电流流过上面灯丝，另一部分电流流 过下面灯丝，最后两部分电流汇总，经过裸铜导线，回负极，两灯并联，并且两灯的电压 都是 3V，因为两灯的规格都是“3V 1W”，所以两灯都正常发光，故选 C。
【详解】
导体的电阻是本身的属性，与导体的材料，长度，横截面积有关；并不随电流、电压的改
变而改变，两端不加电压时，导体的电阻也不会为零．
所以 A，B，D 错误，C 正确．
故选 C．
3．在如图所示的电路中，电源电压保持不变，闭合开关 S，电路正常工作，一段时间后， 发现两个电表的示数都变大，则出现这种故障的可能原因是（ ）
12．如图所示，电源电压为 3V 且保持不变，滑动变阻器 R 标有“1A 15Ω”的字样．当滑动变 阻器的滑片 P 在最右端时，闭合开关 S，通过灯泡的电流为 0.4A，移动滑动变阻器的滑片 P，在电路安全工作的情况下，下列说法正确的是（ ）
A．向左移动滑动变阻器的滑片 P 时灯泡变亮 B．滑片 P 在最右端时通过干路中的电流是 0.9A
7．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表 A1 和 A2 指针偏转分别如图乙、丙所示，通过灯泡 L1 和 L2 的电流分别为
A． 2.1A 0.24 A C． 0.78A 0.42 A
【答案】C 【解析】 【分析】
B．1.2 A 2.1A D． 0.9 A 2.1A
【详解】 如图甲，A1 和 A2 并联，A1 测量 L2 的电流 I2，A2 位于干路，测量干路电流 I，根据干路电流
【分析】 【详解】 A．由图可知，电压表 V1 测量的是灯泡 L1 和 L2 组成的串联电路的总电压，电压表 V1 的示 数为 6V，即电源电压为 6V，故 A 正确，A 不符合题意； B C．将电压表 V2 换成电流表，则灯泡 L2 被短路，电路为 L1 的简单电路，因此灯泡 L1 亮， L2 不亮，故 B 错误，C 正确，B 符合题意，C 不符合题意； D．电压表 V1 测量的是电源电压，电压表 V2 测量的是灯泡 L2 两端的电压。电压表 V1 的示 数为 6V，电压表 V2 的示数为 3.4V，根据串联电路电压规律，因此 L1 两端电压为 2.6V，故 D 正确，D 不符合题意。 故选 B。
11．考试试卷保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要 想开门，需要主考用钥匙闭合开关 S，或者两名副主考同时使用钥匙闭合开关 S1、S2，使 电动机工作拉开大门。为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设 有自动感应开关 S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。下列电路图符合设 计要求的是（ ）
C．R 接入电路的阻值变化范围是 5Ω﹣15Ω D．电路总电阻的最大值为 5Ω 【答案】D 【解析】
【详解】
A．由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，所以滑 片的移动 不能改变灯泡的亮暗，故 A 错误； B．当滑片位于右端时，滑动变阻器接入电路中的电阻最大，由于并联电路中各支路两端的 电压相等，则通过滑动变阻器的最小电流：
I1min
=
U R最大
= 3V 15
0.2A
则干路的电流
Imin=IL+R1min=0.4A+0.2A=0.6A， 故 B 错误； C．由滑动变阻器的铭牌可知，允许通过的最大电流为 1A，根据欧姆定律可得滑动变阻器 的最小电阻为：
U 3V
Rmin
I Rmax
1A
3
A．
B．
C．
D．
【答案】C 【解析】 【分析】 【详解】 由题意可知，闭合开关 S 或者同时闭合开关 S1、S2 时，电动机工作，说明开关 S1、S2 串联 后再与开关 S 并联；闭合开关 S3 或 S4 时，警铃工作，说明开关 S3 和 S4 并联。 A．由电路图可知，开关 S、S1、S2 中任意一个闭合时电动机都可以工作，故 A 不符合题 意； B．由电路图可知，开关 S3、S4 同时闭合时，警铃才工作，故 B 不符合题意； C．由电路图可知，开关 S 或者同时闭合开关 S1、S2 时，电动机工作，闭合开关 S3 或 S4 时，警铃工作，故 C 符合题意； D．由电路图可知，开关 S、S1、S2 都闭合时电动机才工作，开关 S3、S4 同时闭合时警铃才 工作，故 D 不符合题意。 故选 C。
C．
D．
【答案】C 【解析】 【详解】 由题知，整个电路的通断可以通过手动控制开关 S1 或手机远程控制开关 S2 实现，说明两开 关能独立工作、互不影响，则 S1 和 S2 应并联在干路上；由题知，光线较暗时，光控开关 S3 自动闭合，接通灯泡提供照明，说明开关 S3 与灯泡串联，闭合开关 S4，启动风机，说明开 关 S4 与风机串联，而灯泡和风机均可独立工作，所以灯泡与风机应并联，综上结合选项可 知，ABD 不符合题意，C 符合题意。
2020-2021中考物理压轴题专题复习——电路类问题含答案
一、初中物理电路类问题1．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（）A．电流表A1示数变小，电压表V示数不变B．电流表A2示数变大，电压表V示数不变C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值变小【答案】C【解析】【分析】【详解】AB．由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源的电压。
因电源电压不变，所以，当滑动变阻器滑片P向右移动时，电压表V 的示数不变。
因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，即电流表A1的示数不变；当滑动变阻器滑片P向右移动时，滑动变阻器接入电路中的电阻变大，由=UIR可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小。
综上可知，电压表V的示数不变，电流表A1的示数不变，电流表A2的示数变小，故AB错误；CD．因为电压表V的示数不变，电流表A1的示数不变，电流表A2的示数变小，所以电压表V的示数与电流表A1的示数的比值不变，电压表的示数与电流表A2的示数的比值变大，故C正确，D错误。
故选C。
2．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2V B．L1两端电压为4VC．L2两端电压为4V D．L1和L2两端电压之和为6V【答案】B【解析】【分析】【详解】由图可知，L 1、L 2串联，电源电压为6 V ，故开关闭合后，两个灯泡的总电压是6 V ， 电压表测L 2两端的电压，则L 2两端的电压：24V U =.因为两灯串联，根据串联电路电压关系，则L 1两端的电压：126?V 4?V 2?V U U U =-=-=．所以B 错误，ACD 正确． 故选ACD3．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表1A 和2A 指针偏转分别如图乙、丙所示，通过灯泡1L 和2L 的电流分别为A ．2.1A 0.24AB ．1.2A 2.1AC ．0.78A 0.42AD ．0.9A 2.1A【答案】C【解析】【分析】【详解】 如图甲，A 1和A 2并联，A 1测量L 2的电流I 2，A 2位于干路，测量干路电流I ，根据干路电流等于和支路电流之和，所以2I I >，根据图乙和丙，可知，A 1使用小量程，读数为20.42A I =，A 2使用大量程，读数为 1.2A I =．因为干路电流等于和支路电流之和，所以通过L 1的电流为：12 1.2A 0.42A=0.78A I I I =-=-．故选C ．4．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是( )A ．B ．C．D．【答案】B【解析】【分析】【详解】由题，十字路口人行横道的红、绿交通信号灯应能独立工作，互不影响，故应为并联电路。

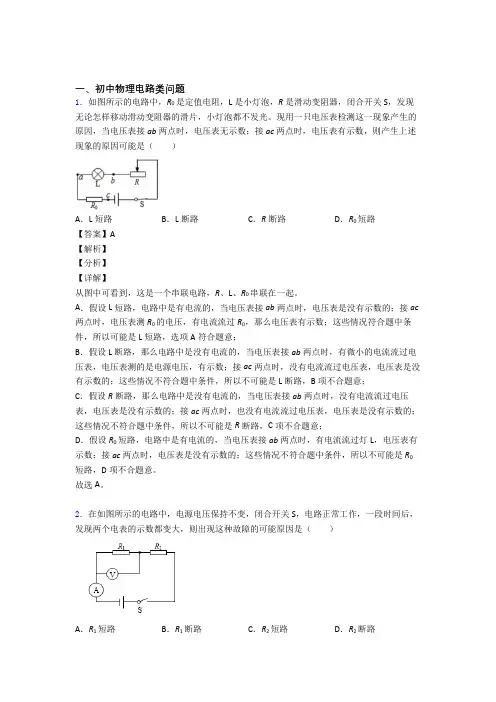

2020-2021中考物理压轴题专题电路类问题的经典综合题附答案解析
一、初中物理电路类问题1．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。
现用一只电压表检测这一现象产生的原因，当电压表接ab两点时，电压表无示数；接ac两点时，电压表有示数，则产生上述现象的原因可能是（）A．L短路B．L断路C．R断路D．R0短路【答案】A【解析】【分析】【详解】从图中可看到，这是一个串联电路，R、L、R0串联在一起。
A．假设L短路，电路中是有电流的，当电压表接ab两点时，电压表是没有示数的；接ac 两点时，电压表测R0的电压，有电流流过R0，那么电压表有示数；这些情况符合题中条件，所以可能是L短路，选项A符合题意；B．假设L断路，那么电路中是没有电流的，当电压表接ab两点时，有微小的电流流过电压表，电压表测的是电源电压，有示数；接ac两点时，没有电流流过电压表，电压表是没有示数的；这些情况不符合题中条件，所以不可能是L断路，B项不合题意；C．假设R断路，那么电路中是没有电流的，当电压表接ab两点时，没有电流流过电压表，电压表是没有示数的；接ac两点时，也没有电流流过电压表，电压表是没有示数的；这些情况不符合题中条件，所以不可能是R断路，C项不合题意；D．假设R0短路，电路中是有电流的，当电压表接ab两点时，有电流流过灯L，电压表有示数；接ac两点时，电压表是没有示数的；这些情况不符合题中条件，所以不可能是R0短路，D项不合题意。
故选A。
2．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（）A．R1短路B．R1断路C．R2短路D．R2断路【答案】C【解析】【分析】判断电路故障问题，是中考题中常见的题型，在不能直接确定故障原因时，将选项逐一代入题干，检查是否符合题意。
【详解】A．如果R1发生了短路，电压表示数变为零，故A错误；B．如果R1发生了断路，电流表示数变为零，故B错误；C．如果R2出现短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大，故C正确；D．如果R2出现断路，电流表示数变为零，故D错误。
2020-2021备战中考物理——电路类问题的综合压轴题专题复习附答案
一、初中物理电路类问题1．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω【答案】D【解析】【详解】A．由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，所以滑片的移动不能改变灯泡的亮暗，故A错误；B．当滑片位于右端时，滑动变阻器接入电路中的电阻最大，由于并联电路中各支路两端的电压相等，则通过滑动变阻器的最小电流：13V==0.2A15min RIU=Ω最大则干路的电流I min=I L+R1min=0.4A+0.2A=0.6A，故B错误；C．由滑动变阻器的铭牌可知，允许通过的最大电流为1A，根据欧姆定律可得滑动变阻器的最小电阻为：3V31AminRmaxURI===Ω所以R接入电路的阻值变化范围是3Ω﹣15Ω，故C错误；D．由于当滑动变阻器接入电路中的电阻最大时电路中的电阻最大，干路电流最小，所以，根据欧姆定律可得最大总电阻为：3V50.6AmaxRminURI===Ω故D正确．2．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡），台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（）A．B．C．D．【答案】D【解析】【分析】【详解】A．由图可知，该电路为串联电路，只有两个开关都闭合时，灯泡L1和L2都发光，断开其中任意一个开关，都不发光，故A不符合题意；B．由图可知，只闭合开关S2，灯泡L2亮，故B不符合题意；C．由图可知，当灯泡L1损坏时，整个电路是断开的，灯L2不会发光，故C不符合题意；D．由图可知，该电路为并联电路，只闭合S2时，电路中无电流，台灯不发光；当闭合S1时，指示灯发光，再闭合S2时，电路是通路，台灯发光；根据并联电路的特点可知，各支路互不影响，指示灯损坏，S1和S2时都闭合，台灯也能发光，故D符合题意。
2020-2021中考物理压轴题之电路类问题(中考题型整理,突破提升)含详细答案
一、初中物理电路类问题1．如图，电源电压保持不变，闭合开关后，将滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（）A．电流表A的示数变大，电压表V2的示数变小B．电压表V2的示数与电流表A的示数的比值不变C．电流表A的示数变小，电压表V2的示数不变D．电压表V1与电压表V2的示数之和不变【答案】D【解析】【分析】【详解】A．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，将滑动变阻器R2的滑片P向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由=UIR可知，电路中的电流变小，即电流表A的示数变小，故A错误；B．由电压表V2 的示数变大、电流表A的示数变小可知，电压表V2的示数与电流表A的示数的比值变大，故B错误；C．由=U IR可知，R1两端的电压变小，即电压表V1的示数变小，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表V2的示数变大，故C错误；D．因电源电压保持不变，两电压表的示数之和即为电源的电压，所以，电压表V1与电压表V2的示数之和不变，故D正确。
2．如图所示电路,闭合开关 S1、S2,下列对电路的分析正确的是（）A．L1 与 L2并联，电流表 A1测 L2的电流B ．L 1 与 L 2 串联，电流表 A 2 测干路上的电流C ．当开关 S 2 断开时,通过 L 1 的电流不变, A 2 的示数变小D ．当开关 S 2 断开时, A 2 的示数不变，通过 L 1 的电流变大 【答案】AC 【解析】 【分析】 【详解】AB ．由图可知，闭合开关 S 1、S 2，L 1 与 L 2 并联，电流表 A 1 与 L 2 在同一支路，所以的电流表 A 1 测 L 2 的电流，电流表 A 2测量干路电流，故A 正确、B 错误；CD ．并联电路各支路互不影响，由图可知，当开关 S 2 断开时，L 2 所在支路断开，通过L 2电流为0，通过 L 1 的电流不变，干路电流表A 2示数变小，故C 正确、D 错误。

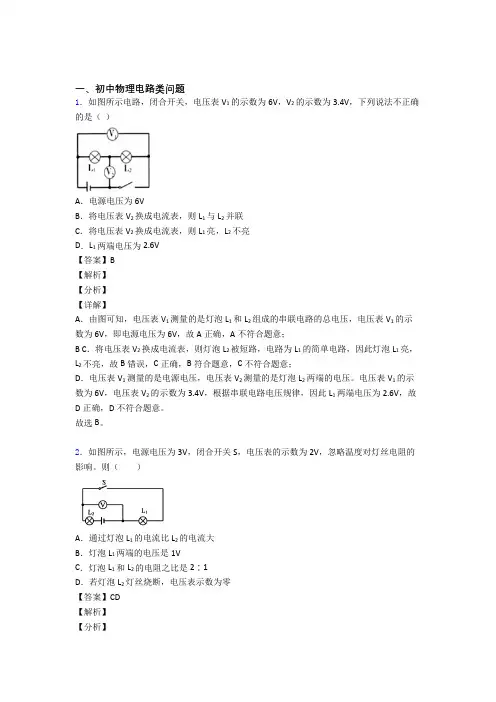

2020-2021中考物理——电路类问题的综合压轴题专题复习附详细答案
一、初中物理电路类问题1．如图所示电路，闭合开关，电压表V1的示数为6V，V2的示数为3.4V，下列说法不正确的是（）A．电源电压为6VB．将电压表V2换成电流表，则L1与L2并联C．将电压表V2换成电流表，则L1亮，L2不亮D．L1两端电压为2.6V【答案】B【解析】【分析】【详解】A．由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示数为6V，即电源电压为6V，故A正确，A不符合题意；B C．将电压表V2换成电流表，则灯泡L2被短路，电路为L1的简单电路，因此灯泡L1亮，L2不亮，故B错误，C正确，B符合题意，C不符合题意；D．电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。
电压表V1的示数为6V，电压表V2的示数为3.4V，根据串联电路电压规律，因此L1两端电压为2.6V，故D正确，D不符合题意。
故选B。
2．如图所示，电源电压为3V，闭合开关S，电压表的示数为2V，忽略温度对灯丝电阻的影响。
则（）A．通过灯泡L1的电流比L2的电流大B．灯泡L1两端的电压是1VC．灯泡L1和L2的电阻之比是2∶1D．若灯泡L2灯丝烧断，电压表示数为零【答案】CD【解析】【分析】【详解】A ．从图中可以看到，这是一个串联电路，串联电路电流处处相等，所以通过灯泡L 1的电流和L 2的电流一样大，A 项不合题意；B ．从图中可以看到，电压表测的是灯泡L 1的电压，电压表的示数是2V ，那么灯泡L 1两端的电压是2V ，B 项不合题意；C ．根据串联电路的电压规律可知，灯泡L 2两端的电压是21-3V -2V 1V U U U ===那么灯泡L 1和L 2的电阻之比是121212:::2V :1V 2:1U U R R U U I I==== 灯泡L 1和L 2的电阻之比是2∶1，选项C 符合题意；D ．若灯泡L 2灯丝烧断，那么没有电流流过L 2，也没有电流流过电压表，电压表示数为零，选项D 符合题意。
2020-2021中考物理压轴题专题复习—电路类问题含答案解析
一、初中物理电路类问题1．电动自行车两刹车手柄中各有一只开关在行驶过程中，开关处于闭合状态，电动机正常运转．用任一只手柄刹车时，该手柄上的开关立即断开，电动自行车停止工作，图中电路符合要求的是（ ）A ．B ．C ．D ．【答案】A 【解析】 【分析】 【详解】A ．从图中可以看到，三个开关处于闭合状态，符合在行驶过程中的情况，电动机正常运转；用任一只手柄刹车时，该手柄上的开关立即断开，此时电路中没有电流，电动机停止工作，选项A 符合题意；B ．从图中可以看到，在行驶过程中，两开关处于闭合状态，电动机正常运转；但是用任一只手柄刹车时，该手柄上的开关立即断开，电动机依然有电流流过，还在工作；B 项不合题意；C ．从图中可以看到，在行驶过程中要求两开关处于闭合状态，这时没有电流流过电动机，电动自行车就不能正常运作，这种情况矛盾，C 项不合题意；D ．从图中可以看到，没有电源，无论开关闭合还是断开，电动自行车都行驶不了，D 项不合题意．2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆ 【答案】ABD 【解析】 【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误；D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表,丙是电流表D．甲、丙是电流表,乙是电压表【答案】D【解析】【分析】【详解】由电路图知道，要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以，丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以，甲表为电流表；由于甲表为电流表，所以，乙表只能为电压表，否则会造成电源短路，故只有D正确．4．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。
2020-2021中考物理电路类问题-经典压轴题及答案解析
一、初中物理电路类问题1．如图所示，闭合开关，两只灯泡甲和乙能发光，则关于1、2、3三个学生实验电表（电流表或电压表），下列说法正确的是（ ）A ．1、2、3都是电流表B ．1、2、3都是电压表C ．1、2一定是同类型的表D ．1和3一定是同类型的表【答案】D【解析】【详解】 第一种情况：如果把2去掉，这样我们就能看出电路中有两条支路：L 乙与 1串联在一条支路中，所以1就是电流表； L 甲与3串联在一条支路中，所以3是电流表；2与两个灯泡并联，是电压表。
第二种情况：如果把1和3去掉，这样我们就能看出L 甲、2、L 乙在一条支路上，此时电路为串联电路，所以2就是电流表；1因为与灯L 甲并联，所以是电压表；3与灯L 乙并联，所以是电压表。
由此分析可知：1、2、3是电流表，还是电压表，取决于灯泡的连接方式，但1、3一定是同类型的表。
故选D 。
2．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。
当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，电压表示数是U 1，R 1的功率是P 1；当开关S 2闭合、S 1和S 3断开，滑动变阻器的滑片在最左端时，电压表示数是1U '，R 2和R 3的功率之和是1.6W ；当开关S 1、S 2和S 3都闭合，滑动变阻器的滑片在最左端时，R 1的功率是1P '，已知R 2∶R 3=1∶3，1U ∶1U ' =9∶5，11:P P ' =1∶25，下列结论正确的是（ ）A ．电源电压是8VB ．R 2的阻值是30ΩC ．电流表的最大示数是2.7AD ．该电路的最大功率是27W【答案】CD【解析】【分析】【详解】AB ．第一过程：当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，R 1和滑动变阻器R 0的全部串联在电路中，电压表测量R 1的电压，电压表示数是U 1，如图甲。
第二过程：当开关S 2闭合、S 1和S 3断开，滑动变阻器的滑片在最左端时，R 1、R 2、R 3串联在电路中，电压表测量R 1的电压，电压表示数是U 1′，如图乙。
2020-2021中考物理 电路类问题综合试题附答案
一、初中物理电路类问题1．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω【答案】D【解析】【详解】A．由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，所以滑片的移动不能改变灯泡的亮暗，故A错误；B．当滑片位于右端时，滑动变阻器接入电路中的电阻最大，由于并联电路中各支路两端的电压相等，则通过滑动变阻器的最小电流：13V==0.2A15min RIU=Ω最大则干路的电流I min=I L+R1min=0.4A+0.2A=0.6A，故B错误；C．由滑动变阻器的铭牌可知，允许通过的最大电流为1A，根据欧姆定律可得滑动变阻器的最小电阻为：3V31AminRmaxURI===Ω所以R接入电路的阻值变化范围是3Ω﹣15Ω，故C错误；D．由于当滑动变阻器接入电路中的电阻最大时电路中的电阻最大，干路电流最小，所以，根据欧姆定律可得最大总电阻为：3V50.6AmaxRminURI===Ω故D正确．2．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V ，？A ”字样，滑动变阻器上标有“50Ω 1A ”。
闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（ ）A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。
2020-2021中考物理与电路类问题有关的压轴题含答案解析
一、初中物理电路类问题1．如图为某均匀金属薄板，现测得接线柱A、B之间的电阻为R．如果将该电阻板均匀分成9块，并挖去其中一小块，则此时A、B之间的电阻变为A．8 9RB．76RC．910RD．67R【答案】B【解析】【详解】如图将电阻板看作三个相同电阻串联而成，分别将1、2、3看作一个电阻，4、5、6看作一个电阻，7、8、9看作一个电阻，则由串联电阻规律可知，每个电阻阻值为13R，每个电阻由三个相同的块并联组成，设每块电阻阻值为R x，则由并联电阻规律可知：111113x x xRR R R=++解得R x=R；则当挖去其中一块后，变为两个阻值为R的电阻并联，整体再与两个阻值为13R的电阻串联，则由串并联电阻规律可知总电阻为：AB11721136R R RR R'=+⨯=+故选B。
2．关于如图所示的课堂小实验，下列说法中正确的是（）A ．甲图是自制的盐水电池，当用电压表测其电压时，锌片是该电池的正极B ．乙图中，同时在冷水和热水中滴一滴红墨水，红墨水在热水中与水混合均匀的时间比在冷水中短，这个现象说明温度越高，分子运动越剧烈C ．丙图中，用绸子摩擦玻璃棒，玻璃棒上的一些电子会转移到绸子上D ．丁图电路中，A ，B 两个接线柱间是一段保险丝，C ，D 两个接线柱间是一段铜丝，向右移动滑动变阻器的滑片，过一会儿发现铜丝先熔断【答案】BC【解析】【分析】本题考查电压表的连接、分子热运动、摩擦起电的实质及保险丝材料的特点。
【详解】A ．由电压表的连接可知，电压表的正接线柱与电源的正极相连，图甲中，与电压表的正接线柱相连的是铜片，且电压表的指针正向偏转，故铜片是电池的正极，故A 不正确；B ．图乙中，热水的温度高，红墨水与水混合均匀的时间短，说明分子在热水中运动得快，故B 正确；C ．用绸子摩擦过的玻璃棒带正电，带正电的原因是玻璃棒失去电子，失去的电子转移绸子身上，故C 正确；D ．由图丁可知，保险丝和铜丝是串联连接的，则通过它们的电流相同，而保险丝的材料特点是电阻较大，熔点较低，根据Q =I 2Rt 得，通电相同时间，保险丝产生的热量比铜丝产生的热量大，所以先熔断的是保险丝，故D 不正确。
2020-2021中考物理电功率的综合计算问题-经典压轴题附详细答案
一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，小灯泡L 标有“5V 2.5W”的字样，滑动变阻器 R 1 的最大阻值为40 Ω，定值电阻R 2 的阻值为 20Ω，电压表量程为0~3V ，电流表量程为 0~3A ，灯丝电阻不随温度变化。
