变压器7种常见故障解析
变压器运行中常见异常及故障处理
变压器是电力系统中常见的重要设备，在运行中常常会遇到各种异常情况和故障。
了解变压器运行中常见的异常及故障处理对于电力系统的安全稳定运行具有重要意义。
本文将结合实际案例和专业知识，针对变压器运行中常见的异常及故障处理进行详细的介绍。
一、变压器运行中常见的异常1. 温度异常在变压器运行中，温度异常是比较常见的情况之一。
当变压器的温度超出设计工作范围时，会导致变压器绝缘材料老化加速、设备性能下降等问题。
温度异常的原因可能有过载运行、冷却系统故障、接地故障等。
对于温度异常，需要及时进行检修和维护，查找并排除故障原因。
2. 油泄漏变压器油泄漏是常见的运行异常，可能会导致油位降低、绝缘性能下降等问题。
油泄漏的原因可能包括油箱密封不良、油管连接处泄漏、油箱进气阀故障等。
对于油泄漏，需要及时查找泄漏点并进行维修处理，同时要注意油品补充和油质分析。
3. 噪音异常变压器运行中出现异常噪音也是比较常见的情况，可能是由于绝缘件损坏、铁芯松动、绕组接地等原因引起。
对于噪音异常，需要进行详细的检查和分析，及时排除故障。
4. 避雷器击穿变压器避雷器击穿是常见的绝缘故障，可能会导致变压器绝缘跳闸、设备损坏等问题。
避雷器击穿的原因可能是由于避雷器老化、操作过电压等。
对于避雷器击穿，需要进行避雷器测试和更换维修。
二、变压器运行中常见的故障处理1. 温度异常处理当发现变压器温度异常时，首先需要对变压器进行停机检修，查找温度异常的原因。
可能需要清洗散热器、更换冷却风扇、检修油冷却系统等。
在故障排除后，需要对变压器进行试验运行，并注意监测温度。
2. 油泄漏处理对于变压器油泄漏问题，需要首先排除油泄漏点，然后进行油品补充和油质分析。
如果是油箱密封不良，需要及时更换密封件；如果是油管连接处泄漏，需要重新连接或更换油管。
在处理完油泄漏后，需要对变压器进行油位恢复和绝缘性能测试。
3. 噪音异常处理针对变压器噪音异常，需要进行详细的检查和分析，查找噪音的具体来源。
变压器的常见故障及处理方法
变压器的常见故障及处理方法变压器是电力系统中常见的电力设备之一，常见的故障有多种多样，下面将介绍一些常见的变压器故障及其处理方法。
1.短路故障：变压器的内部绝缘层受损，导致两个或多个绕组之间发生短路。
处理方法：立即切断变压器的电源，并对变压器进行绝缘测试，确定是否需要更换绕组，修复绝缘层。
2.绕组过热：长时间运行或负载过大，导致变压器的绕组温度升高。
处理方法：降低负载，减少额定功率，保证变压器正常运行，对于温度过高的绕组，可以采取冷却措施，如增加风扇散热等。
3.油变质：变压器绝缘油的质量下降，降低了绝缘性能。
处理方法：定期对变压器绝缘油进行检测和维护，更换变压器绝缘油，保证其绝缘性能。
4.气化故障：由于变压器内部的局部放电或绕组的局部绕组故障，导致油中产生气泡。
处理方法：对变压器的绕组和设备进行全面检查，找出故障的位置，并进行修复，以防止继续产生气化。
5.地线故障：变压器中的绝缘层发生损坏，导致绕组与地之间产生短路。
处理方法：立即停电，切断变压器与电源的连接，对绝缘层进行修复或更换，确保绝缘性能良好。
6.异常噪音：变压器在运行过程中产生异常噪音。
处理方法：对变压器进行维护和检查，查找引起噪音的原因，如冷却系统的故障、内部松动的零件等，并及时修复。
7.外部短路故障：变压器外部线路短路，导致变压器内部过电流，潮流过大。
处理方法：及时切断变压器与电源的连接，排除外部短路故障，修复或更换受损的部件。
8.电涌故障：外部电力设备突然断电或重启，导致变压器绝缘击穿。
处理方法：安装过电压保护装置，及时切断变压器与电源的连接，进行绝缘层测试，并及时修复绝缘层。
9.损坏绝缘：绝缘层被机械损坏，如割裂、磨损等。
处理方法：对绝缘层进行修复或更换，保证绝缘层的完整性。
10.过载故障：电网发生异常起动或负荷突然增加，导致变压器超过额定容量。
处理方法：降低变压器的负载，减少额定功率，保证变压器正常运行，避免过载。
总之，对于变压器的常见故障，在发生故障时应立即切断电源，保证人员和设备的安全。
配电变压器的常见故障及解决措施
配电变压器的常见故障及解决措施一、变压器绕组故障1.绕组短路故障：受潮、绝缘老化、压力不足等原因，导致绕组短路。
解决措施一般是对绕组进行绝缘处理或更换绕组绝缘。
2.绕组接地故障：绕组与地之间存在电气接触，可能导致严重的线圈烧毁。
解决措施是修复绕组，并确保绕组与地之间有足够的绝缘距离。
3.绕组开路故障：线圈中其中一或多个线圈断开。
解决措施是找出断路点并进行修复，或更换受损线圈。
二、变压器油泄漏故障1.电缆间隙泄漏：导致变压器油泄漏的原因包括油封老化、电缆接头疏忽等。
解决措施是更换老化的油封，修复或更换疏忽的电缆接头。
2.绝缘子泄漏：绝缘子破裂或老化会导致变压器油泄漏。
解决措施是更换破裂或老化绝缘子，并将泄漏油进行处理。
三、变压器过载故障1.长时间过负荷运行：长时间的过负荷工作可能导致变压器过热，损坏线圈绝缘。
解决措施是及时检测负载情况，合理调整负载，避免过负荷运行。
2.短时间高电流冲击：电力系统突然发生故障，导致变压器承受过大电流。
解决措施是安装合适的保护装置，及时切断故障电路。
四、变压器绝缘老化故障1.变压器老化：随着使用时间的增加，变压器绝缘老化加剧，可能导致绝缘击穿。
解决措施是定期进行变压器绝缘测试，及时更换老化的绝缘材料。
2.外部污秽：变压器绝缘面附着污秽物质，可能引发局部击穿。
解决措施是定期进行外部清洁，确保绝缘表面的干净。
五、变压器过电压故障1.电力系统中的浪涌：电力系统发生突发的过电压，可能造成绕组绝缘击穿或线圈损坏。
解决措施是选择合适的过电压保护装置，及时切断故障电路。
2.雷电击穿：雷电击穿可能导致变压器绝缘击穿。
解决措施是安装合适的避雷装置，提高抗雷电击穿能力。
六、变压器损耗故障1.内部损耗过大：变压器内部部件老化、松动等原因，导致损耗增加。
解决措施是定期进行变压器内部检修，修复或更换受损部件。
2.损耗产生过多热量：变压器损耗产生的热量积累过多，可能导致变压器过热。
解决措施是根据变压器的额定功率和负荷情况，合理选择散热方式和冷却方式。
变压器常见故障分析
变压器常见故障分析1、绕组故障主要有匝间短路、绕组接地、相间短路、断线及接头开焊等。
产生这些故障的原因有以下几点：①在制造或检修时，局部绝缘受到损害，遗留下缺陷;②在运行中因散热不良或长期过载，绕组内有杂物落入，使温度过高绝缘老化;③制造工艺不良，压制不紧，机械强度不能经受短路冲击，使绕组变形绝缘损坏;④绕组受潮，绝缘膨胀堵塞油道，引起局部过热⑤绝缘油内混入水分而劣化，或与空气接触面积过大，使油的酸价过高绝缘水平下降或油面太低，部分绕组露在空气中未能及时处理。
由于上述种种原因，在运行中一经发生绝缘击穿，就会造成绕组的短路或接地故障。
匝间短路时的故障现象使变压器过热油温增高，电源侧电流略有增大，各相直流电阻不平衡，有时油中有吱吱声和咕嘟咕嘟的冒泡声。
轻微的匝间短路可以引起瓦斯保护动作;严重时差动保护或电源侧的过流保护也会动作。
发现匝间短路应及时处理，因为绕组匝间短路常常会引起更为严重的单相接地或相间短路等故障。
2、套管故障这种故障常见的是炸毁、闪落和漏油，其原因有：①密封不良，绝缘受潮劣比，或有漏油现象;②呼吸器配置不当或者吸入水分未及时处理;③变压器高压侧(110kV及以上)一般使用电容套管，由于瓷质不良故而有沙眼或裂纹;④电容芯子制造上有缺陷，内部有游离放电;⑤套管积垢严重。
3、铁芯故障①硅钢片间绝缘损坏，引起铁芯局部过热而熔化;②夹紧铁芯的穿心螺栓绝缘损坏，使铁芯硅钢片与穿心螺栓形成短路;③残留焊渣形成铁芯两点接地;④变压器油箱的顶部及中部，油箱上部套管法兰、桶皮及套管之间。
内部铁芯、绕组夹件等因局部漏磁而发热，引起绝缘损坏。
运行中变压器发生故障后，如判明是绕组或铁芯故障应吊芯检查。
首先测量各相绕组的直流电阻并进行比较，如差别较大，则为绕组故障。
然后进行铁芯外观检查，再用直流电压、电流表法测量片间绝缘电阻。
如损坏不大，在损坏处涂漆即可。
4、瓦斯保护故障瓦斯保护是变压器的主保护，轻瓦斯作用于信号，重瓦斯作用于跳闸。

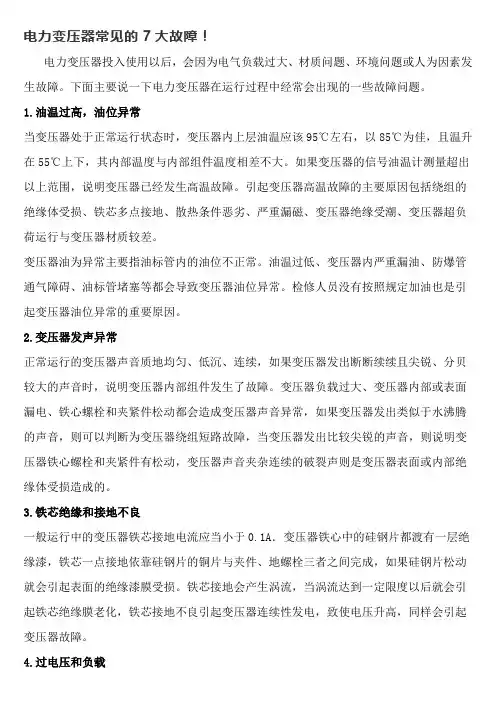

电力变压器常见的7大故障!
电力变压器常见的7大故障！电力变压器投入使用以后，会因为电气负载过大、材质问题、环境问题或人为因素发生故障。
下面主要说一下电力变压器在运行过程中经常会出现的一些故障问题。
1.油温过高，油位异常当变压器处于正常运行状态时，变压器内上层油温应该95℃左右，以85℃为佳，且温升在55℃上下，其内部温度与内部组件温度相差不大。
如果变压器的信号油温计测量超出以上范围，说明变压器已经发生高温故障。
引起变压器高温故障的主要原因包括绕组的绝缘体受损、铁芯多点接地、散热条件恶劣、严重漏磁、变压器绝缘受潮、变压器超负荷运行与变压器材质较差。
变压器油为异常主要指油标管内的油位不正常。
油温过低、变压器内严重漏油、防爆管通气障碍、油标管堵塞等都会导致变压器油位异常。
检修人员没有按照规定加油也是引起变压器油位异常的重要原因。
2.变压器发声异常正常运行的变压器声音质地均匀、低沉、连续，如果变压器发出断断续续且尖锐、分贝较大的声音时，说明变压器内部组件发生了故障。
变压器负载过大、变压器内部或表面漏电、铁心螺栓和夹紧件松动都会造成变压器声音异常，如果变压器发出类似于水沸腾的声音，则可以判断为变压器绕组短路故障，当变压器发出比较尖锐的声音，则说明变压器铁心螺栓和夹紧件有松动，变压器声音夹杂连续的破裂声则是变压器表面或内部绝缘体受损造成的。
3.铁芯绝缘和接地不良一般运行中的变压器铁芯接地电流应当小于0.1A．变压器铁心中的硅钢片都渡有一层绝缘漆，铁芯一点接地依靠硅钢片的铜片与夹件、地螺栓三者之间完成，如果硅钢片松动就会引起表面的绝缘漆膜受损。
铁芯接地会产生涡流，当涡流达到一定限度以后就会引起铁芯绝缘膜老化，铁芯接地不良引起变压器连续性发电，致使电压升高，同样会引起变压器故障。
4.过电压和负载变压器在进行分合闸或者遭受雷击是会发生操作过电压与大气过电压，操作过电压出现的频率较高，因为避雷针装置可以有效的防止变压器遭受雷击，变压器长期处于超负荷状态就会引起过电压。
常见变压器故障与解决措施
常见变压器故障与解决措施变压器作为电力系统中的重要设备，承载着电能的传输和分配任务。
然而，由于各种原因，变压器也常常会出现故障。
本文将介绍常见的变压器故障以及解决措施。
1.短路故障短路故障是指变压器的绕组之间或绕组与地之间发生不正常的连接，导致电流异常增大。
短路故障会造成变压器过热、发生火灾等严重后果。
解决措施：-及时对变压器进行巡视和检测，发现异常情况立即修理。
-增加合理安装变压器的隔离和保护设备，减少短路故障的可能性。
2.绝缘故障绝缘故障是指变压器的绝缘部分出现破损或击穿，导致电器设备之间短路或绝缘损坏。
解决措施：-定期进行变压器的绝缘电阻测试，发现问题及时维修或更换绝缘部分。
-增加变压器绝缘部分的保护层，提高绝缘能力。
3.过载故障过载故障是指变压器长时间承担过高负载，导致变压器内部温度升高，引起热失控、损坏绝缘等问题。
解决措施：-控制负载，在变压器额定负载范围内运行，避免长时间高负载运行。
-定期对变压器进行检测和保养，确保正常运行。
4.漏油故障漏油故障是指变压器内部油量减少或油箱内发现油迹，可能会导致变压器绝缘能力下降，严重时会引起火灾。
解决措施：-定期检查变压器的油位，确保油位在正常范围内。
-加强变压器的密封性能，防止油箱漏油。
5.电压波动故障电压波动故障是指供电电源的电压不稳定，导致变压器输出电压偏低或偏高，影响正常使用。
解决措施：-加强对供电电源的监测，确保电压的稳定。
-安装电压调节设备，使输出电压保持在正常范围内。
总结：以上是常见的变压器故障和解决措施，但是变压器的故障形式各异，解决方法也需要根据具体情况来确定。
因此，对于变压器的维护和检修工作，需要有专业的技术人员进行操作，并且要定期对变压器进行检测和保养，以确保其正常运行和安全使用。
变电站变压器常见故障及处理方法
变电站变压器常见故障及处理方法
变压器常见故障及处理方法包括：
1. 温升过高：可能是由于过载运行、冷却系统不良、绝缘老化等原因引起的。
处理方法包括降低负载、改进冷却系统、更换绝缘材料等。
2. 绝缘击穿或闪络：可能是由于绝缘老化、湿度过高、外界灰尘、异物等原因引起的。
处理方法包括更换绝缘材料、提高绝缘能力、保持清洁干燥环境等。
3. 短路：可能是由于绝缘破裂、绕组短路、短路导线或连接不良等原因引起的。
处理方法包括修复或更换受损绕组、检查并修正连接问题等。
4. 绕组故障：可能是由于绕组接触不良、绕组短路或绕组材料老化等原因引起的。
处理方法包括重新连接或更换受损绕组、更换绕组材料等。
5. 油泄漏：可能是由于密封不良、油箱损坏或绝缘老化等原因引起的。
处理方法包括修复或更换受损部件、提高密封性能等。
6. 噪音过大：可能是由于绕组松动、绝缘损坏或冷却系统异常等原因引起的。
处理方法包括重新固定绕组、更换绝缘材料、修复或改进冷却系统等。
以上仅列举了一些常见的变压器故障及处理方法，具体处理方法应根据具体故障原因进行判断和采取相应措施。
在处理变压器故障时，建议请专业人员进行安全检修和维修。
变压器常见故障及处理
当线路在导线的连接处或T接处发生断线，在刮风时时接时断，接触时发生弧光或火花，这时变压器就发出像青蛙的“唧哇唧哇”的叫声；当低压线路发生接地或出现短路事故时，变压器就发出“轰轰”的声音；如果短路点较近，变压器将发就发出低沉的如重载飞机的“嗡嗡”声。
6.1变压器常见故障
配变在送电和运行中，常见的故障和异常现象有：
(1)变压器在经过停运后送电或试送电时，往往发现电压不正常，如两相高一相低或指示为零；有的新投运变压器三相电压都很高，使部分用电设备因电压过高而烧毁；
(2)高压保险丝熔断送不上电；
(3)雷雨过后变压器送不上电；
3 喷油爆炸
喷油爆炸的原因是变压器内部的故障短路电流和高温电弧使变压器油迅速老化，而继电保护装置又未能及时切断电源，使故障较长时间持续存在，使箱体内部压力持续增长，高压的油气从防爆管或箱体其它强度薄弱之处喷出形成事故。
(1)绝缘损坏：匝间短路等局部过热使绝缘损坏；变压器进水使绝缘受潮损坏；雷击等过电压使绝缘损坏等导致内部短路的基本因素。
(3)音响中夹有爆炸声，既大又不均匀时，可能是变压器的器身绝缘有击穿现象。这时，应将变压器停止运行，进行检修。
(4)音响中夹有放电的"吱吱"声时，可能是变压器器身或套管发生表面局部放电。如果是套管的问题，在气候恶劣或夜间时，还可见到电晕辉光或蓝色、紫色的小火花，此时，应清理套管表面的脏污，再涂上硅油或硅脂等涂料。此时，要停下变压器，检查铁芯接地与各带电部位对地的距离是否符合要求。
（9）电压过高
当电源电压过高时，会使变压器过励磁，响声增大且尖锐。
（10）绕组发生短路
当变压器绕组发生层间或匝间短路而烧坏时，变压器会发出“咕嘟咕嘟”的开水沸腾声。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器7种常见故障解析
变压器是输配电系统中极其重要的电器设备，根据运行维护管理规定变压器必须定期进行检查，以便及时了解和掌握变压器的运行情况，及时采取有效措施，力争把故障消除在萌芽状态之中，从而保障变压器的安全运行。
1、绕组故障
主要有匝间短路、绕组接地、相间短路、断线及接头开焊等。
产生这些故障的原因有以下几点：
①在制造或检修时，局部绝缘受到损害，遗留下缺陷;
②在运行中因散热不良或长期过载，绕组内有杂物落入，使温度过高绝缘老化;
③制造工艺不良，压制不紧，机械强度不能经受短路冲击，使绕组变形绝缘损坏;
④绕组受潮，绝缘膨胀堵塞油道，引起局部过热；
⑤绝缘油内混入水分而劣化，或与空气接触面积过大，使油的酸价过高绝缘水平下降或油面太低，部分绕组露在空气中未能及时处理。
由于上述种种原因，在运行中一经发生绝缘击穿，就会造成绕组的短路或接地故障。
匝间短路时的故障现象使变压器过热油温增高，电源侧电流略有增大，各相直流电阻不平衡，有时油中有吱吱声和咕嘟咕嘟的冒泡声。
轻微的匝间短路可以引起瓦斯保护动作;严重时差动保护或电源侧的过流保护也会动作。
发现匝间短路应及时处理，因为绕组匝间短路常常会引起更为严重的单相接地或相间短路等故障。
2、套管故障
这种故障常见的是炸毁、闪落和漏油，其原因有：
①密封不良，绝缘受潮劣比，或有漏油现象;
②呼吸器配置不当或者吸入水分未及时处理;
③变压器高压侧(110kV及以上)一般使用电容套管，由于瓷质不良故而有沙眼或裂纹;
④电容芯子制造上有缺陷，内部有游离放电;
⑤套管积垢严重。
3、铁芯故障
①硅钢片间绝缘损坏，引起铁芯局部过热而熔化;
②夹紧铁芯的穿心螺栓绝缘损坏，使铁芯硅钢片与穿心螺栓形成短路;
③残留焊渣形成铁芯两点接地;
④变压器油箱的顶部及中部，油箱上部套管法兰、桶皮及套管之间。
内部铁芯、绕组夹件等因局部漏磁而发热，引起绝缘损坏。
运行中变压器发生故障后，如判明是绕组或铁芯故障应吊芯检查。
首先测量各相绕组的直流电阻并进
行比较，如差别较大，则为绕组故障。
然后进行铁芯外观检查，再用直流电压、电流表法测量片间绝缘电阻。
如损坏不大，在损坏处涂漆即可。
4、瓦斯保护故障
瓦斯保护是变压器的主保护，轻瓦斯作用于信号，重瓦斯作用于跳闸。
下面分析瓦斯保护动作的原因及处理方法：
①瓦斯保护动作的原因可能是因滤油、加油和冷却系统不严密，致使空气进入变压器;
②因温度下降和漏油致使油位缓慢降低;或是因变压器故障而产生少量气体;
③由于发生穿越性短路故障而引起;
④由于保护装置的二次回路故障所引起。
轻瓦斯保护动作后发出信号。
其原因是：变压器内部有轻微故障;变压器内部存在空气;二次回路故障等。
运行人员应立即检查，如未发现异常现象，应进行气体取样分析。
瓦斯保护动作跳闸时，可能变压器内部发生严重故障，引起油分解出大量气体，也可能二次回路故障等。
出现瓦斯保护动作跳闸，应先投入备用变压器，然后进行外部检查。
检查油枕防爆门，各焊接缝是否裂开，变压器外壳是否变形;最后检查气体的可燃性。
5、变压器自动跳闸的处理
当运行中的变压器自动跳闸时，运行人员应迅速作出如下处理：
①当变压器各侧断路器自动跳闸后，将跳闸断路器的控制开关操作至跳闸后的位置，并迅速投入备用变压器，调整运行方式和负荷分配，维持运行系统及其设备处于正常状态;
②检查掉牌属何种保护动作及动作是否正确;
③了解系统有无故障及故障性质;
④若属以下情况并经领导同意，可不经检查试送电：人为误碰保护使断路器跳闸;保护明显误动作跳闸;变压器仅低压过流或限时过流保护动作，同时跳闸变压器下一级设备故障而其保护却未动作，且故障已切除，但试送电只允许一次;
⑤如属差动、重瓦斯或电流速断等主保护动作，故障时有冲击现象，则需对变压器及其系统进行详细检查，停电并测量绝缘。
在未查清原因之前，禁止将变压器投入运行。
必须指出，不管系统有无备用电源，也绝对不准强送变压器。
6、变压器着火
变压器着火也是一种危险事故，因变压器有许多可燃物质，处理不及时可能发生爆炸或使火灾扩大。
变压器着火的主要原因是：
①套管的破损和闪落，油在油枕的压力下流出并在顶盖上燃烧;
②变压器内部故障使外壳或散热器破裂，使燃烧着的变压器油溢出。
变压器着火，应迅速作出如下处理：
①断开变压器各侧断路器，切断各侧电源，并迅速投入备用变压器，恢复供电;
②停止冷却装置运行;
③主变压器及高厂变着火时，应先解列发电机;
④若油在变压器顶盖上燃烧时，应打开下部事故放油门放油至适当位置。
若变压器内部着火时，则不能放油，以防变压器发生爆炸;
⑤迅速用灭火装置灭火。
如用干式灭火器或泡沫灭火器灭火。
必要时通知消防队灭火。
发生这类事故时，变压器保护应动作使断路器断开。
若因故障断路器未断开，应用手动来立即断开断路器，拉开可能通向变压器电源的隔离开关。
7、分接开关故障
常见的故障是表面熔化与灼伤，相间触头放电或各接头放电。
主要原因有：
①连接螺丝松动;
②带负荷调整装置不良和调整不当;
③分接头绝缘板绝缘不良;
④接头焊锡不满，接触不良，制造工艺不好，弹簧压力不足;
⑤油的酸价过高，使分接开关接触面被腐蚀。
由于主变事故一般不是单一的，而是多重的、发展的，且潜在的主要故障点比较隐蔽，加上故障性质的特殊性。
因而我们为了确保变压器及电网的安全稳定运行，正确处理事故，应随时掌握下列情况：
①系统运行方式，负荷状态，负荷种类；
②变压器上层油温，温升与电压情况;
③事故发生时天气情况;
④变压器周围有无检修及其他工作;
⑤运行人员有无操作;
⑥系统有无操作;
⑦何种保护动作，事故现象情况等。
加强对变压器运行的巡监，做好常规的维护工作，及时地消除设备的缺陷，定期进行检修和预防性试验，尽量避免变压器事故的发生，减小事故对电网及电器设备的损害信息来源中国变压器交易网。
