远程协助希捷硬盘砍头一例
效率源希捷砍头操作实例
效率源科技效率源希捷K7砍头实例在我们日常修盘的时候，会遇到一些可能是磁头有问题的硬盘，如：在扫描的时候出现规律性坏道；指令下不断出现“CE LOG RTYPE=36”或 在同一位置卡死等等。
此时就可以初步断定硬盘的磁头有问题，或即将出现问题。
通常的处理办法是将该磁头屏蔽掉，也就是常说的砍头。
下面介绍一下，具体的砍头操作。
这里使用的是K7的串口硬盘，其具体的参数如下：MODEL ：ST380013AS ；SN ：3JV5JAK2；FW ：3.05；LBA ：156301488 首先连接好所需要的IDE 线，串口线，电源线，USB 终端，并接到效率源希捷专修修复终端上，打开电源，运行效率源希捷专修程序xly_seg_B_1.35.exe 等待硬盘的状态就绪（如下图）状态就绪后，点击程序菜单里边的“装入管理”，再点击“从硬盘装入”按钮，这时程序将读取硬盘的一些参数信息。
包括：MODEL 号、效率源科技SN 号、固件号、硬盘的容量。
还会在程序的安装目录下生成一文件夹，用于存放此硬盘备份出来的固件和ROM 。
如图：当然在不认盘的时候，MODEL 、SN 、FW 等参数信息，从硬盘装入是读不出的。
然后备份硬盘的所有固件，备份固件操作请查看相关文档，建议在备份完固件以后，关闭电机重新从硬盘装入后，再做其他操作。
效率源科技 备份完固件以后，先要确定当前硬盘的磁头数，如果只有一个磁头将不能使用砍头操作。
如砍了后将会造成不可弥补的损失。
确定硬盘的当前磁头数，可以通过指令模式下或诊断的信息来判断，首先点击“固件检测与修复”，再点击“诊断”按钮，出现如下信息： 我们只关心AGE 这行的信息。
其中MxHd=1表示当前硬盘的最大磁效率源科技头数为2，如果为MxHd=0表示只有1个磁头，其他的可以依次类推。
也可以通过指令模式看信息。
点击“其他操作”，再点击“指令模式”，出现下图：依次点击“0FF ”、“ON ”将显示出硬盘通电后的信息，如图： 先选中指令模式面板后，按“CTRL+Z ”，会出现“T>”，再点“；”，信息如下： 同样可以看到AGE 的信息，其中MxHd 的值加1表示硬盘的当前磁头数。

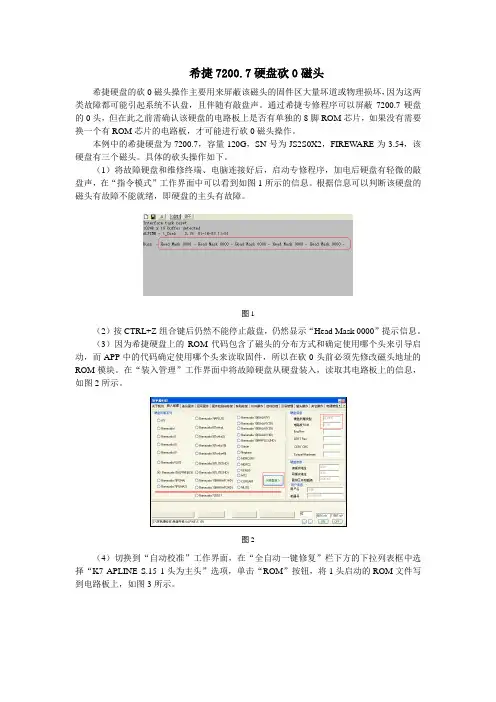

希捷7200.7硬盘砍0磁头
希捷7200.7硬盘砍0磁头希捷硬盘的砍0磁头操作主要用来屏蔽该磁头的固件区大量坏道或物理损坏，因为这两类故障都可能引起系统不认盘，且伴随有敲盘声。
通过希捷专修程序可以屏蔽7200.7硬盘的0头，但在此之前需确认该硬盘的电路板上是否有单独的8脚ROM芯片，如果没有需要换一个有ROM芯片的电路板，才可能进行砍0磁头操作。
本例中的希捷硬盘为7200.7，容量120G，SN号为JS2S0X2，FIREWARE为3.54，该硬盘有三个磁头。
具体的砍头操作如下。
（1）将故障硬盘和维修终端、电脑连接好后，启动专修程序，加电后硬盘有轻微的敲盘声，在“指令模式”工作界面中可以看到如图1所示的信息。
根据信息可以判断该硬盘的磁头有故障不能就绪，即硬盘的主头有故障。
图1（2）按CTRL+Z组合键后仍然不能停止敲盘，仍然显示“Head Mask 0000”提示信息。
（3）因为希捷硬盘上的ROM代码包含了磁头的分布方式和确定使用哪个头来引导启动，而APP中的代码确定使用哪个头来读取固件，所以在砍0头前必须先修改磁头地址的ROM模块。
在“装入管理”工作界面中将故障硬盘从硬盘装入，读取其电路板上的信息，如图2所示。
图2（4）切换到“自动校准”工作界面，在“全自动一键修复”栏下方的下拉列表框中选择“K7 APLINE S.15 1头为主头”选项，单击“ROM”按钮，将1头启动的ROM文件写到电路板上，如图3所示。
图3（5）写入完成后切换到“指令模式”工作界面，将电源复位一次，其显示信息如图4所示。
因为我们将启动磁头改为1头，现在硬盘不再敲盘，磁头也可以就绪。
（6）但当前硬盘还在F级模式下，需要做一次F级修复才能修复硬盘。
切换到“自动校准”工作界面，单击“F级修复”按钮，系统自动加载修改后的固件，并做F级修复。
（7）修复完成后开始进行F级校准。
首先选择好硬盘的所属类型，再切换到“引导管理”工作界面，在左侧设置好固件的存放路径，单击“加载所有模块”按钮，如图5所示。

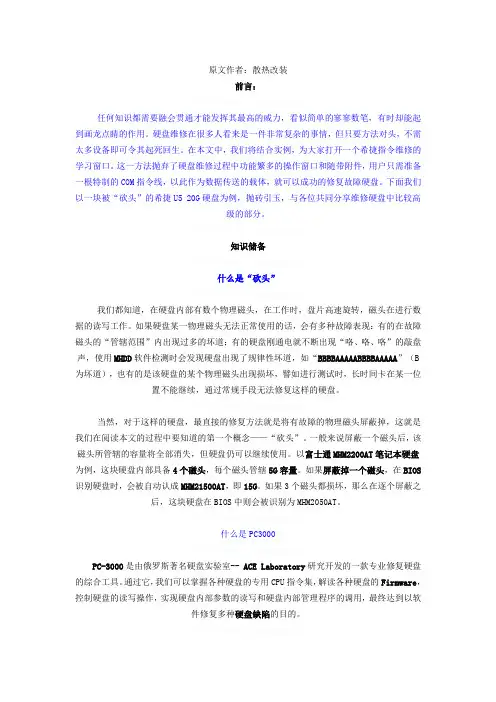

st砍头
原文作者：散热改装前言：任何知识都需要融会贯通才能发挥其最高的威力，看似简单的寥寥数笔，有时却能起到画龙点睛的作用。
硬盘维修在很多人看来是一件非常复杂的事情，但只要方法对头，不需太多设备即可令其起死回生。
在本文中，我们将结合实例，为大家打开一个希捷指令维修的学习窗口。
这一方法抛弃了硬盘维修过程中功能繁多的操作窗口和随带附件，用户只需准备一根特制的COM指令线，以此作为数据传送的载体，就可以成功的修复故障硬盘。
下面我们以一块被“砍头”的希捷U5 20G硬盘为例，抛砖引玉，与各位共同分享维修硬盘中比较高级的部分。
知识储备什么是“砍头”我们都知道，在硬盘内部有数个物理磁头，在工作时，盘片高速旋转，磁头在进行数据的读写工作。
如果硬盘某一物理磁头无法正常使用的话，会有多种故障表现：有的在故障磁头的“管辖范围”内出现过多的坏道；有的硬盘刚通电就不断出现“咯、咯、咯”的敲盘声，使用MHDD软件检测时会发现硬盘出现了规律性坏道，如“BBBBAAAAABBBBAAAAA”（B为坏道），也有的是该硬盘的某个物理磁头出现损坏，譬如进行测试时，长时间卡在某一位置不能继续，通过常规手段无法修复这样的硬盘。
当然，对于这样的硬盘，最直接的修复方法就是将有故障的物理磁头屏蔽掉，这就是我们在阅读本文的过程中要知道的第一个概念——“砍头”。
一般来说屏蔽一个磁头后，该磁头所管辖的容量将全部消失，但硬盘仍可以继续使用。
以富士通MHM2200AT笔记本硬盘为例，这块硬盘内部具备4个磁头，每个磁头管辖5G容量。
如果屏蔽掉一个磁头，在BIOS 识别硬盘时，会被自动认成MHM21500AT，即15G。
如果3个磁头都损坏，那么在逐个屏蔽之后，这块硬盘在BIOS中则会被识别为MHM2050AT。
什么是PC3000PC-3000是由俄罗斯著名硬盘实验室-- ACE Laboratory研究开发的一款专业修复硬盘的综合工具。
通过它，我们可以掌握各种硬盘的专用CPU指令集，解读各种硬盘的Firmware，控制硬盘的读写操作，实现硬盘内部参数的读写和硬盘内部管理程序的调用，最终达到以软件修复多种硬盘缺陷的目的。
效率源希捷硬盘远程维修案例-K9盘指令下开电正常,但不认盘的处理
效率源希捷硬盘远程维修案例-K9盘指令下开电正常,但不认盘的处理效率源希捷硬盘远程维修案例-K9盘指令下开电正常,但不认盘的处理故障硬盘：酷鱼9代盘，家族：TONKA2 ROM 版本号：M31故障现象：指令下开电能正常显示，怎么等都没有报错信息，但不能认盘，没有参数出来。
如图：用户做过的操作和故障分析：曾经做过F级校准，两次了，最后一次到AGE50结束，没有回写ATA的情况不小心断电了，再开电是F级，引导到T>后，回写APP和ATA后就这样了。
从用户的阐述的情况来看，应该是回写的模块不对（通常能正常校准到AGE50就说明其它部件都正常），首先做完校准后应该回写能正常跑完流程的这一组模块的APP , ATA , INFO 。
否则就是电路板接触不好。
重新更换同参数电路板和处理接触不好的工作后，故障依旧。
看来还是固件区固件问题，那么我们可以用回写固件的方法来处理好吗？试了很多次后发现：连专修程序点"装入"后，都无法识别硬盘家族号、电路板号、等等参数。
怎么回事呢？指令下刚到"SATA Reset"按 CTRL+Z出现以下错误：以上图的显示分析，通常指令下不能使用CTRL+Z到T> 的一般两种情况，一是电路板故障（包括ROM）二是回写的ATA模块不对，造成不匹配的错误。
电路板换过了，看来应该是ATA错误引起的吧！难道用户真是回写了不匹配的固件。
只有回写ATA模块再试试，但不能装入切也不能到T>，怎么回写呢？只有手动选择系列然后用引导的方法处理，系列选好后用刚才做校准的固件引导到T> R命令装入资源无误后，直接回写用于校准这一组固件中的ATA模块，实现修复。
思路就是如此。
最后建议用户回写仍然不能成功就重新校准，校准完成后，回写固件时一定要注意，最好回写用来成功完成校准工作的那组固件中的APP或ATA，以及INFO，这样成功率会大大提高。
总结：虽然这个盘，没有得到用户修复成功的信息反馈，思路应该是正确的，希望有其它用户遇到以上问题，修复成功的，可以在论坛发帖告知。
效率源希捷硬盘远程数据恢复案例
效率源希捷硬盘远程数据恢复案例K10盘CE LOG 问题数据恢复故障盘情况:不认盘.状态栏一直忙.修盘目的:需要做数据恢复.用户已经知道是K10盘通病,也就是CE LOG错误,但还是担心数据丢失,需要远程帮助操作一遍,主要担心流程操作错误,以免带来不必要的损失.这里需要给所有用户提个醒:CE LOG 错误不仅仅是G表错误,也有SMART 错误引起的,磁头物理损坏了,都可能出现类似的指令报错.因此数据恢复的风险同样是存在的,以后大家处理这类盘时,重视这点.很重要的. 远程连接到用户电脑后,显示如下:指令到了这里就不动了,状态一直忙.有些盘这样的错误要跑很多遍,有些还可以就绪.但全盘坏道和大面积坏道.修复方法很简单,大部分是G表错误引起的,我们在其它博客也做过很多类似问题的修复.以下是具体修复的操作过程:首先在指令下输入CTRL+Z命令键,让硬盘工作模式转到T>输入"/1"命令,这里大家一定要注意,不是输入"1",很多用户少输入了"/"反斜杠.回车后输入F命令再回车.(一定注意是大写的F)完成后,再使用反斜杠并回车,回到T> (1级下输入F的作用是让硬盘切换到强制输入修复命令的状态).在T级下使用CTRL+R 加载盘体上的校准模块CERT到硬盘内存.观察指令 "VALID" 表示加载成功.加载失败会显示"NO VALID"字样.现在我们需要切换输入法,输入小写 i4,1,22 回车.这个i4,1,22 命令的作用就是清空G 表.和专修程序窗口界面下的清空G表按钮功能相同.回车后直接到T>表示清除成功.这个时候就可以对硬盘关开电源看看效果了.这次操作显示的情况变成了这样:仍然还有报错: DiskAccess ReadSector EC47 at ffffffff.00.0059只读错误:Failed sys Failure 已经不再显示了.那么是否就绪了呢? 我们在窗口界面下观察可还是忙.这个时候就可以再试试复位SMART 了.指令下到1级里面输入N1,,22 (这里需要告诉用户,很多盘是没有效果的.也就是Initialiaing SMART S ectors后面不出点点……)ENDok 表示复位完成.好,再次观察指令一切正常了,状态也就绪了. 再在扇区管理查看数据:成功修复数据.最后告诉大家:不是所有这个CE LOG 都能处理成功,固件区严重错误和固件区坏道是,如模块区坏道是无法复位的,磁头物理问题也是无法修复的,而且同样存在加剧磁头损坏的风险,大家需要思考后谨慎对待。
希捷硬盘砍头详解
今天我们来讨论一下希捷硬盘的砍头，这种故障其实是很简单。
维修的工具也很多，一般通过COM线连接进行数据集操作无疑是最有效的修复手段。
首先将硬盘的跳线拔掉，插上准备好的COM线，注意C OM线的红色边要同硬盘电源线的红边紧靠。
然后把电源的插头插入COM线的电源插座上即可，此时的硬盘不要接任何数据线和电源线。
然后启动Windo ws附带的超级终端程序，新建一个连接，并设置好CO M线连接的电脑端口，用户可根据具体情况自行调整，然后设置硬盘的COM波特率为9600，其他不用修改，保存即可。
然后我们再给硬盘插上电源，此刻插上屏幕方有提示出现，在此我们简单介绍一下提示内容的含义。
第二行的“1024K×16Buffe r det ected”是表示硬盘电路板具备1M 的缓存，第六行的“PMa ster”则是表示硬盘参数已经读取完成，如果此处显示“TP”也是同样的意思。
在这种情况下我们按CTR L+T在C OM线下会出现T>这时候我们在按键盘的”,”会出现下面一行代码T> Age=50 Ty pe=A1 MxCy l=D993 MxH d=1 M xSct=280 B Sz=0800 TC ode=0000其中“AG E＝50”表示正常，如显示其它的值都是错误的，“T YPE＝A1”表示硬盘当前的磁头数为2个，且为0，1磁头；（不同的硬盘他的TY PE都不一样分别有E,6,A等）“MxC yl＝”、“MxHd=”和“M xSct=”分别代表当前类型驱动器最大柱面数、最大磁头数和最大扇区数(均为16进制)。
希捷硬盘的砍头分别分为U系列（U6系列的除外），并口硬盘，串口硬盘。
希捷指令任意砍头
希捷指令任意砍头
两栖编写
现将针对希捷硬盘使用指令任意砍头（0 头除外）的研究结果（经过多次实验总结）完全公布，以满足相关行业人员的迫切需求。
希捷的盘不是所有盘都支持k指令的砍头操作，目前了解的硬盘都是固件版本“.”后跟数字5的盘，都支持k指令，下面介绍k指令的具体使用。
k指令的格式kx,y,z.x表示的是要砍的第几个头，y表示硬盘类型参数，实际上只用到x 参数就可以了。
下面使用ST笔记本（MODEL：ST9808210A，SN：3LG0BP0Z，FW：3.05）为例来操作k指令。
首先连接好硬盘，在指令模式下输入CTRL+Z，回到T级，按“;”查看MXHD的值来判断当前是总共有几个磁头，
可以看到当前盘有4个磁头，使用k指令查看磁头地图，如下：
我们现在要只砍掉第3个头，即2号头。
首先使用Y指令来设定磁头的总数。
使用“:”查看MxHd的值。
2 现在的MxHd 的值变为2，已经只有三个磁头了。
下面使用k指令来设置磁头图
“k2”表示砍掉 2 号头，也就是第三个头，我们可以看到下面的
砍头成功。
还需要手动修改一下LBA就应该可以了。
如果要想恢复被砍的磁头可以，先用Y指令设置回硬盘的最大磁头数，再用kff指令重新设置回原来的硬盘磁头地图。
用W指令保存即可。
3。
硬盘“砍头”获新生 希捷指专集维修方法浅析
田
理磁 头屏 蔽掉 ．这就是我们在阅读本 文的过程 中耍知 道的第一个概
念—— 砍头 一般来说屏蔽一个磁头后 该磁头所管辖的容量将 全部消失 ．但硬盘仍可以继续使用。 以富士通 ＭＨＭ２ ０ Ａ ２ ０ Ｔ笔记本 硬盘为例 ．这块硬盘内部具备 ４个磁头．每个磁头管辖 ５ Ｇ容量 ．如 果 屏 蔽 掉 一 个磁 头 ．在 Ｂ Ｉ 识 别 硬 盘 时 会被 自动 认 威 Ｓ Ｏ ＭＨＭ２ ５ ０ Ｔ 即 ｌＧ．如果 ３ １０ Ａ ５ 个磁头都损坏 ．那么在逐个屏蔽之 后 ．这块硬盘在 Ｂ ＯＳ中则会被识 别为ＭＨＭ２］０ Ｔ Ｉ ［ Ａ ５
不 多。
生
维普资讯
让 理 性 导 潲费 址 ＤＩ 搜 蹙垒 龉 Ｙ
磨 ， 葶， ‘ 钟 厂 Ｙ 会 卉 பைடு நூலகம்力ＤＩ
在购买 Ｐ ３ ０ Ｃ ０ ０时 ．我们会得到一条附带的专用 维修前应先将双手洗净 ．释放掉人体残存的静电再进 Ｃ ＯＭ线 在开始维修之前．用户要用这条 Ｃ ＯＭ线把 行操作 我们首先将硬盘的眺线拔掉 ．捕上准备好的 硬盘和电脑连接 ．输＾硬盘指令．才能达到修复硬盘 Ｃ ＯＭ 线 注意 Ｃ Ｍ 线的红包边要同硬盘 电源线的红 Ｏ
维普资讯
０ 力 ） 栏责 ： ｒ 目嫱
拦 目信箱 ： ｘ ｅ Ｉ ｎ ｅ ｃ ｜． ｏｎ ｗ ｗ ｗ ． ｉ ． ｎ ｅ ｐ ｅ ｃ ＠ｐ ｄ ｙｃ ｉ ｒ ｐ ｃｄ ｙ ｃｏ，
硬
‘ ‘
任伺知识都孵翟鼢 箍通才能 发挥其最高的酸力 素 藕单的搴事投氅 有 戗 矾却靛起ｌ画 慧患 韵｛疆 聩 乍 硬盘维蟹在狠 毒 看来是一件非常ｌ嵇绚事情 人 但 Ｒ要卉 法对甍 币瘸轰 軎 最备鼬司令 其起琵凰皂 在奉 文审 我 的将锆舍宾铡 尚六京钉 开 一十幕 撞捂夸维修的学－碗 口 这 一方法抛彝７硬盘雏格过程中珊镌 Ｆ 繁毒鹩撩｛瘟 口 乍 粕碗 祷跑释 舟声Ｒ穑准备 一 掇犄 匏的ｃ 髓 挺专臻 啦避作为 ０ 数据件送的鞭体 靛 潋 戚秘的修 复敬｛硬盘 下强魏们 幸 一 块教 ’ 砖头 。 的希 捷 ｕ Ｇ礓盘 巍靓 糖砖 玉 ｓ各位共两分 享 静礁盘中比较甍彀戢部静． ５ｏ ２ 健
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
远程协助希捷硬盘砍头一例
QQ名为"九江硬盘"的效率源希捷专修客户，要求我给他远程做一次希捷硬盘的砍头操作，说是他砍了没成功。
我估计是他的操作问题。
通过QQ远程协助，用效率源希捷（Seagate）硬盘数据恢复及固件修复程序，查看到，该故障盘信息显示正常：
那么再观察下指令行信息：
在其他操作栏目
单击指令行模式按钮
在指令行模式，点击OFF按钮（断开硬盘供电）
再点击ON按钮（开启硬盘供电）
硬盘初始化信息显示出来，出现CE LOG错误，这是一种磁头报错。
CTRL+Z切换到T>级，按；显示AGE=50，当前磁头总量MXHD=1，表示有2个磁头
那么就进行砍头操作：
选择该故障盘所属的系列
在磁头操作栏目
指定磁头数量为1，意思是保留1个头
点击设置按钮，确认砍头
等待显示"完成"对话框
为了确认是否砍头成功，需要再到指令行模式下面，断电、开电，出现新的硬盘初始化信息，显示Stuff was Unreadable错误，这个错误需要通病修复，磁头
错误不再出现
切换到T>级后，MXHD=0，表示当前磁头数量为1个头，砍头成功！
接着下面的步骤就是，通病修复，通病修复以后，型号和LBA值就会是错误的值，把型号改成对应砍头后少一半容量的型号，LBA会随之变少一半。
最后还需
要清理操作，否则因为少了一个头，LBA序号错乱，会导致全盘坏道，必须通过清理重新排序LBA。
效率源希捷硬盘远程维修案例-K7盘需要很长时间才能就绪的处理
故障盘:酷鱼七代盘，型号：ST380011A 80G。
ROM版本号：M-14。
故障现象：电脑使用过程中经常死机，指令下观察很长时间才能就绪。
故障分析：很长时间才能就绪的盘通常可以复位SMART处理，或检查坏道情况，如果大量坏道的盘可以通过校准处理。
固件区存在问题。
指令下应该在就绪很久后出现报错信息，也只能通过校准处理。
以下逐一判断：
远程观察指令下下情况如下：
出现(P) PATA Reset 后，等待大于5秒种后才能就绪
应该是不正常的，先按复位SMART方法处理：
指令下直接在1级输入N1命令，复位SMART后，仍然无效。
装入后使用专修程序自带的"复位SMART"功能也无效果。
再次观察指令下开电的效果，（等待很长时间后）显示如下：
看来是磁头问题或固件区坏道引起的CE LOG报错。
问题找到了修复方法也就出来了，对于K7盘可以选择全面自动校准进行修复。
可以选择的方法有两种，一是全盘自动校准或F级校准（浪费时间），二是用I,,22做固件区初始化修复（节约时间）。
以下选择I,AA,22处理：（大约时间在1小时左右）
初始化固件区后，回写原盘ATA模块，回写失败，换其它同参数ATA固件再次回写后，正常认盘，就绪时间一切正常。
总结：原盘ATA模块不正常或该位置固件区存在逻辑错误等故障时，可以使用I 命令初始化固件区再次回写ATA进行对硬盘故障的修复。
