轴流通风机单元工程安装质量检查表
表7.1.3轴流通风机单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。
1.单元工程划分：视工程量，将一台或数台同型号的轴流通风机安装划分为一个单元工程。
2.单元工程量：填写本单元工程轴流通风机台数及型号。
3.各项目检验方法及数量如下。
4.单元工程施工质量验收评定应包括下列资料。
（1）施工单位应提供的资料包括：轴流通风机安装、调试、检验、检测记录，以及试运转检验记录。
（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。
5.设计值按设计图填写，并将设计值用括号“（）”标出。
检测值填写实际测量值。
6.单元工程安装质量检验项目质量标准。
（1）合格等级标准。
1）主控项目检测点应100%符合合格标准。
2）一般项目检测点应90%及以上符合合格标准，其余虽有微小偏差，但不影响使用。
（2）优良等级标准。
在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。
7.单元工程安装质量评定分为合格和优良两个等级，其标准如下。
（1）合格等级标准。
1）检验项目应符合SL637—2012第3.2.5条1款的要求。
2）主要部件的调试及操作试验应符合SL637—2012和相关专业标准的规定。
3）各项报验资料应符合SL637—2012的要求。
（2）优良等级标准。
在合格等级标准基础上，有70%及以上的检验项目应达到优良标准，其中主控项目应全部达到优良标准。
水利水电工程表7.1.3 轴流通风机单元工程安装质量验收评定表水利水电工程表7.1.3.1 轴流通风机单元工程安装质量检查表编号：日期：水利水电工程表7.1.3.2 轴流通风机单元工程试运转质量检查表编号：日期：。
空调安装验收通风机安装分项工程质量检验评定表(标准版)
定
等
级
质量检查员：
允
许
偏
差
项
目
项目
允许偏差
（mm）
实测值（mm）
1
2
3
4
5
6
7
8
9
10
1
中心线的平面位移
10
2
标高
±10
3
皮带轮轮宽中心平面位移
1
4
传动轴水平度
0.2/1000
5
联轴器同心度
径向位移
0.005
轴向倾斜
0.2/1000
检查结果
保证项目
允许偏差项目
实测点，其中合格项，合格率%
评定等级
工程负责人：
工长：
班组长：
通风机安装分项工程质量检验评定表
工程名称：部位：
保
证
项
目
项目
质量情况
1
风机的型号、规格必须符合设计要求。风机叶轮严禁与壳体碰擦
2
散装风机进风斗与叶轮的间隙必须均匀并符合技术要求。
3
地脚螺栓必须拧紧，并有防松装置；垫铁放置位置必须正确，接触紧密，每组不超过三块。
4
试运转时叶轮旋转方向必须正确，经不少于2h的运转后，滑动轴承温升不超过35℃，最高温度不超过70℃；滚动轴承温升不超过40℃，最高温度不超过80℃。
安装分项工程质量检验评定表
电线导管、电缆导管和线槽敷设分项工程质量验收记录
监理单位：中国水利水电建设工程咨询北京公司山西国电右玉、平鲁风电项目监理部编号：
接地装置安装检验批质量验收记录
监理单位：中国水利水电建设工程咨询北京公司山西国电右玉、平鲁风电项目监理部编号：
基础环安装分项工程质量验收记录表
监理单位：中国水利水电建设工程咨询北京公司山西国电右玉、平鲁风电项目监理部编号：
接地装置安装检验批质量验收记录
监理单位：中国水利水电建设工程咨询北京公司山西国电右玉、平鲁风电项目监理部编号：。

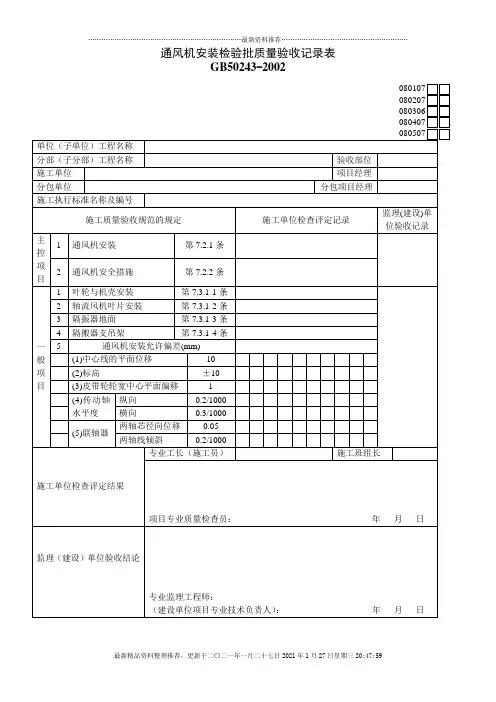

通风机安装检验批质量验收记录表7
0.2/1000
横向
0.3/1000
(5)联轴器
两轴芯径向位移
0.05
两轴线倾斜
0.2/1000
施工单位检查评定结果
专业工长（施工员）
施工班组长
项目专业质量检查员：年月日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）：年月日
通风机安装检验批质量验收记录表
GB50243-2002
080107
080207
080306
080407
080507
单位（子单位）工程名称
分部（子分部）工程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
通风机安装
第7.2.1条
2
通风机安全措施
第7.2.2条
一般项目
1
叶轮与机壳安装
第7.3.1-1条
2
轴流风机叶片安装
第7.3.1-2条
3
隔振器地面
第7.3.1-3条
4
隔搬器支吊架
第7.3.1-4条
通风机安装允许偏差(mm)
(1)中心线的平面位移
10
(2)标高
±10
(3)皮带轮轮宽中心平面偏移
1
(4)传动轴水平度
轴流通风机安装单元工程质量验收评定表
（签字，加盖公章）年 月日
监理 单位 复核 意见
各项试验和单元工程试运转符合要求，各项报验资料符合规定，检验项目全部合格。检验项目 优良标准率为%，其中主控项目优良标准率为%。
单元工程安装质量等级评定为：。
（签字，加盖公章）年 月日
轴流通风机安装单元工程质量验收评定表
单位工程名称
单元工程量称、部位
评定日期
项次
项目
主控项目/个
一般项目/个
合格数
优良数
合格数
优良数
1
单元工程安装质量
各项试验和试运转效果
安装 单位 自评 意见
各项试验和单元工程试运转符合要求，各项报验资料符合规定，检验项目全部合格。检验项目 优良标准率为%，其中主控项目优良标准率为%。
风机安装质量验收项目划分表
轮毂检查
√
√
√
W
Hnfd004
05
叶轮组合
√
√
√
S
Hnfd005
06
叶轮安装
主控
√
√
√
S
Hnfd006
07
高强螺栓连接
主控
√
√
√
S、H
Hnfd007
02
塔架安装
√
√
√
√
01
塔架检查
√
√
√
W
Hnfd008
02
基础环检查
√
√
√
W
Hnfd009
03
塔架安装
主控
√
√
√
S、H
Hnfd010
04
高强螺栓连接
主控
√
√
√
S、H
Hnfd007
03
风机内电缆敷设
√
√
√
√
01
风机内电缆敷设
主控
√
√
√
H
Hnfd011
风力发电机组安装工程质量检验划分评定表
说明:控制点项中“H”表示为停工待检，“W"表示见证，“S"表示旁站。
工程编号
工程项目名称
性质
质检机构验评范围
执行标准及编号
施
工
单
位
监
理
单
位
制
造
单
位
建
设
单
位
控
制
点
单
位
子
单位分ຫໍສະໝຸດ 部分项01（01）
#1风力发电机组工程
通风机安装工程检验批质量验收记录表
2
通风机安全措施
第7.2.2.条
通风机转动装置的外露部位以及直通大气的进、出口，已装设防护罩
一般项目
1
叶轮与机壳安装
第7.3.1-1条
/
所报验项目按规定数量及要求进行查验，符合要求
2
轴流风机叶片安装
第7.3.1-2条
/
3
隔振器地面
第7.3.1-3条
/
4
隔振器支、吊架
通风机安装工程检验批质量验收记录表
GB 50243-2002编号：
单位（子单位）工程名称
分项工程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定
施工单位检查平定记录
监理（建设）
单位验收记录
主控项目
1
通风机安装
第7.2.1.条
风机的出口正确；叶轮旋转平稳，地脚螺栓无松动
专业工长（施工员）
施工班组长
经检查：上述项目均符合设计要求和《建筑电气工程施工施工质量验收规范》（GB5303-2002）的规定，评定合格。
项目专业质检员： 专业技术负责人：
年 月 日
监理（建设）
单位验收结论
同意施工单位评定结果，验收合格，同意进行下道工序施工。
专业监理工程师：
（建设单位项目技术负责人）年 月 日
第7.3.1-4条
钢支、吊架符合设计和规定，焊接牢固、饱满、均匀
5通风机安装允许偏差
中心线的平面偏移
10
10
9
9
8
10
7
8
标高
±10
