微机实验四 8254定时计数器应用实验
深圳大学实验报告
课程名称：微型计算机技术
实验项目名称：8254定时/计数器应用实验学院：信息工程学院
专业：电子信息工程
指导教师：**
报告人：学号：班级：
实验时间：2013.06.06
实验报告提交时间：2013.06.17
教务处制
实验目的与要求：
1. 掌握8254 的工作方式及应用编程。
2. 掌握8254 典型应用电路的接法。
实验步骤
1.计数应用实验
编写程序，将8254 的计数器0 设置为方式3，计数值为十进制数4，用单次脉冲KK1＋
作为CLK0 时钟，OUT0 连接MIR7，每当KK1＋按动5 次后产生中断请求，在屏幕上显示
字符“M”。
实验步骤：
（1）实验接线如图4.29 所示。
（2）编写实验程序，经编译、链接无误后装入系统。
（3）运行程序，按动KK1＋产生单次脉冲，观察实验现象。
(4 ) 改变计数值，验证8254 的计数功能。
实验流程图:
2. 定时应用实验
编写程序，将8254 的计数器0 设置为方式3，用信号源1MHz 作为CLK0 时钟，OUT0为波形输出1ms 方波。
实验步骤：
（1）接线图如图 4.30 所示。
（2）根据实验内容，编写实验程序，经编译、链接无误后装入系统。
（3）运行实验程序，用示波器测试OUT0 输出，验证程序功能。
实验程序:
A8254 EQU 06C0H
B8254 EQU 06C2H
2、教师批改学生实验报告时间应在学生提交实验报告时间后10日内。
8254定时计数器
模式选择 000：模式0 001：模式1 010：模式2 011：模式3 100：模式4 101：模式5
0：二进制 1：BCD
3、8254的地址
片选地址:280～287H
8254控制寄存器地址：283H 计数器0的地址：280H 计数器1的地址：281H 计数器2的地址：282H
4
五、实验重点或难点
方式0-----计数结束中断 方式1-----硬件触发单拍脉冲 方式2-----频率发生器 方式 0 方式 1
方式 2 方式 3 方式 4
方式 5
方式3-----方波发生器
方式4-----软件触发选通 方式5-----硬件触发选通
四、实验提示
1、8254初始化 对8254定时/计数器进行初始化操作，必须遵守两个 原则：
8254可编程定时/计数器
一、实验目的
1、掌握8254的基本工作原理和编程方法；
2、使用逻辑笔来观察8ห้องสมุดไป่ตู้54的工作状态。
二、实验内容
编写实验程序，利用实验台上8254定时/计数器对 1MHz时钟脉冲进行分频，产生频率为1Hz的方波信号， 并用逻辑笔观察OUT1引脚输出电平的变化。
三、8254工作方式
1、8254控制字的定义。 2、8254各工作方式的特点。 3、8254级连时接线方法。
硬件接线提示
1MHZ时钟 Y0 (280H~287H)
+5V
逻辑笔
（1）首先要写入工作方式控制字，再写入计数初值；
（2）初始值的设置应与控制字中规定的格式相一致。
2、8253控制字表
SC1 SC0 RW2 RW1 M2 M1 M0
数制选择
计数器选择 00：计数器0 01：计数器1 10：计数器2 11：非法
8254定时计数器应用实验报告
XX 大学实验报告课程名称：实验项目名称：8254定时/计数器应用实验学院：信息工程学院专业：通信工程指导教师：报告人：学号：班级：实验时间：实验报告提交时间：教务处制单元的内容外，还可以读出状态寄存器的内容。
（6）计数脉冲可以是有规律的时钟信号，也可以是随机信号。
计数初值公式为：n=fCLKi÷fOUTi、其中fCLKi 是输入时钟脉冲的频率，fOUTi 是输出波形的频率。
图（1）是8254 的内部结构框图和引脚图，它是由与CPU 的接口、内部控制电路和三个计数器组成。
8254 的工作方式如下述：（1）方式0：计数到0 结束输出正跃变信号方式。
（2）方式1：硬件可重触发单稳方式。
（3）方式2：频率发生器方式。
（4）方式3：方波发生器。
（5）方式4：软件触发选通方式。
（6）方式5：硬件触发选通方式。
图（1）8254的内部借口和引脚8254 的控制字有两个：一个用来设置计数器的工作方式，称为方式控制字；另一个用来设置读回命令，称为读回控制字。
这两个控制字共用一个地址，由标识位来区分。
控制字格式如表1所示。
表1 8254的方式控制字表2 8254 读出控制字格式表3 8254 状态字格式8254 实验单元电路图如下图所示：五、实验步骤及相应操作结果1. 计数应用实验编写程序，将8254 的计数器0 设置为方式3，计数值为十进制数4，用单次脉冲KK1＋作为CLK0 时钟，OUT0 连接MIR7，每当KK1＋按动5 次后产生中断请求，在屏幕上显示字符“M”。
实验步骤：（1）实验接线如图2所示。
（2）编写实验程序，经编译、链接无误后装入系统。
（3）运行程序，按动KK1＋产生单次脉冲，观察实验现象。
（4）改变计数值，验证8254 的计数功能。
图2 8254 计数应用实验接线图实验程序清单A8254 EQU 06C0HB8254 EQU 06C2HC8254 EQU 06C4HCON8254 EQU 06C6HSSTACK SEGMENT STACKDW 32 DUP(?)SSTACK ENDSCODE SEGMENTASSUME CS:CODE,SS:SSTACKSTART: PUSH DS运行结果如下：改变计数值MOV DX,CON8254MOV AL,10HOUT DX,AL六、实验结论:。
可编程定时器计数器8254实验
实验原理图
端口地址
• 端口物理地址=板卡地址+片选地址+片内端口地址 –PCI板卡地址9800H –实验仪内片选地址 • IOY0:0000H、IOY2:0040H、IOY4:0080H、IOY6:00C0H –片内端口地址
实验6 可编程定时器/计数器8254实验
实验目的
• 了解计数器的硬件连接方法及时序关系； • 掌握8254的各种模式的编程及其原理； • 用示波器观察各信号之间的时序关系。
实验设备 • PC机一台； • QTH-2008PCI-A微机教学实验仪一套； • 示波器一台。
实验内容
• 1.将 32Hz 的频率信号作为8253/8254的时钟输入， 利用定时器 8253/8254 产生 1Hz 的方波，发光 二极管不停闪烁（方波发生器，方式3）。
写方式控制字（计数器0） 写方式控制字（计数器1） 写方式控制字（计数器2） 写计数低字节（计数器0） 写计数高字节（计数器0） 写计数低字节（计数器1） 写计数高字节（计数器1） 写计数低字节（计数器2） 写计数高字节（计数器2）
SC1 SC0 RL1 RL0 M2 M1 M0 BCD
计数格 式选择
8253的方式控制字
SC1 SC0 RL1 RL0 M2 M1 M0 BCD
• 例：设8253计数器0工作于方式3下，计数初值为6000（十 进制格式），试写出其初始化程序。（设8253计数器0， 计数器1，计数器2及控制端口地址分别为40H～43H。）
8254定时计数器实验 实验报告
8254定时计数器实验实验报告一、实验目的本次实验的主要目的是深入了解和掌握 8254 定时计数器的工作原理、编程方法以及在实际应用中的操作流程。
通过亲自动手实践，提高对计算机硬件接口技术的理解和应用能力。
二、实验设备1、计算机一台2、 8254 定时计数器实验箱三、实验原理8254 是一种可编程的定时/计数器芯片，它包含三个独立的 16 位计数器通道，分别称为计数器 0、计数器 1 和计数器 2。
每个计数器都可以工作在不同的模式下，如方式 0 计数结束中断、方式 1 可重触发单稳态、方式 2 频率发生器、方式 3 方波发生器、方式 4 软件触发选通、方式 5 硬件触发选通。
在本次实验中，我们主要利用 8254 的计数器 0 来产生一定频率的方波信号，并通过指示灯的闪烁来观察其效果。
四、实验步骤1、按照实验箱的说明书，将 8254 芯片正确地插入插槽中，并连接好相关的线路。
2、打开计算机，进入实验环境。
3、编写 8254 的初始化程序，设置计数器 0 的工作模式、计数初值等参数。
选择工作模式 3（方波发生器）。
设定计数初值，以控制方波的频率。
4、编译并运行程序，观察指示灯的闪烁情况。
五、实验代码以下是本次实验中使用的 8254 初始化程序代码（以汇编语言为例）：｀｀｀assemblyMOV DX, 043H ；控制字端口地址MOV AL, 00110110B ；控制字：选择计数器 0，先读/写低 8 位，再读/写高 8 位，工作方式 3，二进制计数OUT DX, ALMOV DX, 040H ；计数器 0 端口地址MOV AL, 00H ；先写低 8 位计数值OUT DX, ALMOV AL, 10H ；再写高 8 位计数值OUT DX, AL｀｀｀六、实验结果及分析1、实验结果当程序运行后，观察到连接在计数器 0 输出端的指示灯按照设定的频率闪烁，表明 8254 定时计数器工作正常，成功产生了方波信号。

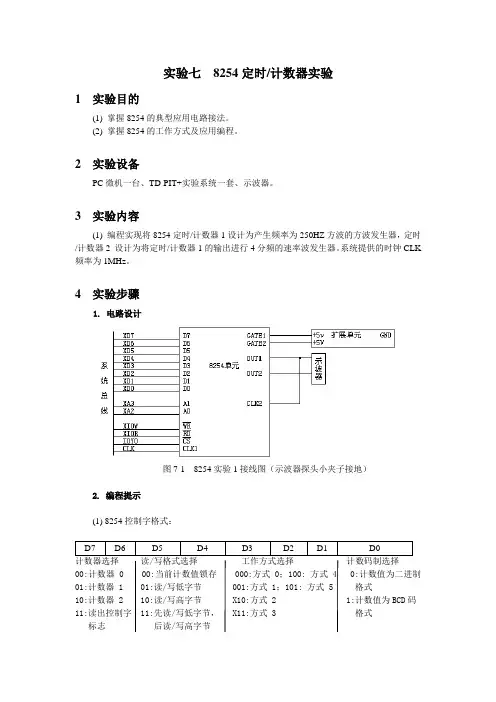

微机接口实验8254定时计数器实验
实验七8254定时/计数器实验1 实验目的(1) 掌握8254的典型应用电路接法。
(2) 掌握8254的工作方式及应用编程。
2 实验设备PC微机一台、TD-PIT+实验系统一套、示波器。
3 实验内容(1) 编程实现将8254定时/计数器1设计为产生频率为250HZ方波的方波发生器，定时/计数器2 设计为将定时/计数器1的输出进行4分频的速率波发生器。
系统提供的时钟CLK 频率为1MHz。
4 实验步骤1. 电路设计图7-1 8254实验1接线图（示波器探头小夹子接地）2. 编程提示(1) 8254控制字格式：计数器选择读/写格式选择工作方式选择计数码制选择00:计数器 0 00:当前计数值锁存 000:方式 0；100: 方式 4 0:计数值为二进制01:计数器 1 01:读/写低字节 001:方式 1；101: 方式 5 格式10:计数器 2 10:读/写高字节 X10:方式 2 1:计数值为BCD码11:读出控制字 11:先读/写低字节， X11:方式 3 格式标志后读/写高字节(2)计数初值N = f CLK/f OUT = T OUT/T CLK(3) 8254的初始化编程步骤①送控制字到控制端口；②送计数初值到计数器端口。
设置初始值时，应与控制字中的格式规定一致，当控制字中设置只读/写高字节或只读/写低字节时，初始值是1字节。
当控制字中设置先读/写低字节后读/写高字节时，初始值为2字节，分两次传送。
5 实验代码IOY0 EQU 0DC00HCOUNT0 EQU IOY0+0*4COUNT1 EQU IOY0+1*4COUNT2 EQU IOY0+2*4MODE EQU IOY0+3*4STACK1 SEGMENT STACKDW 256 DUP(?)STACK1 ENDSCODE SEGMENTASSUME CS:CODESTART:MOV DX,MODEMOV AL,01110110BOUT DX,ALMOV DX,COUNT1MOV AX,4000DOUT DX,ALMOV AL,AHOUT DX,ALMOV DX,MODEMOV AL,10010110BOUT DX,ALMOV DX,COUNT2MOV AL,3HOUT DX,ALMOV AH,4CHINT 21HCODE ENDSEND START。
【精品】实验五 8254计数定时器实验
【精品】实验五 8254计数定时器实验1、实验目的学习8254计数定时器的工作原理，掌握8254计数定时器的编程方法，加强对8254计数定时器的认识，并熟练掌握其应用。
2、实验器材计算机、标准信号发生器、万用表等。
3、实验原理8254计数定时器是一种可编程和可复用的计数/定时器，它可以工作在单独的计数、单独的定时、计数与定时相结合等多种工作模式下，既可以用于计数，也可以用于定时。
它有三个独立的可编程计数器（C0，C1，C2），每个计数器都有一个特殊的16位计数寄存器CR，一个读/写工作方式的计数器工作寄存器CR0，以及为不同的应用提供不同带有多种功能的计数/定时输出方式的通用输出寄存器（G0，G1，G2）。
8254计数定时器有4个I/O端口（0x40，0x41，0x42，0x43）与外部设备相连。
通过读/写这四个I/O端口中的寄存器，就可以操作8254计数定时器的寄存器和计数器寄存器。
计算机中将8254计数定时器的三个计数器均放在一块芯片中，称为计数定时器芯片。
掌握8254计数定时器的编程方法是我们进行下一步应用实验的基础。
（1）测量8254计数定时器的计数时间。
将8254计数定时器的输出端与示波器相连，设置8254的计数器工作模式，并制作相应的控制程序，运行程序，观察并测量8254计数定时器的计数时间。
5、实验步骤（1）测量8254计数定时器的计数时间。
1）将标准信号发生器输出的方波信号（频率为300Hz）经过电阻分压后，接到8254计数定时器的C0引脚上（可用排针连线连接），8254计数定时器的G0引脚再接到示波器的Y轴输入端，示波器的X轴调为10ms/格，Y轴调为1V/格。
2）编写控制程序，设置8254计数定时器的C0计数器工作模式（计数模式0），计数器初值为0，最后输出计数寄存器中的计数值，通过读取计数器寄存器和计数寄存器可以得到8254计数定时器的计数时间。
3）运行程序，并用示波器观察8254计数定时器的计数输出波形，测量并计算出计时的时间。
8254定时与计数器实验
XX学院实验报告实验名称姓名学号班级教师日期一、实验内容与要求1.1 实验内容本次实验分为如下2个子实验：(1)计数应用实验：编写程序，应用8254的计数功能，使用单次脉冲模拟计数，使每当按下‘KK1+’5次后，产生一次计数中断，并在屏幕上显示一个字符‘M’；(2)定时应用实验：编写程序，应用8254的定时功能，产生一个1s的方波，并用本装置的示波器功能来观察。
1.2 实验要求本次实验中2个子实验的实验要求如下：(1)计数应用实验：将8254的计数器0设置为方式3，计数值为十进制数4，用单次脉冲KK1+作为CLK0时钟，OUT0连接MIR7，每当KK1+按动5次后产生中断请求，在屏幕上显示字符“M”；(2)定时应用实验：将8254的计数器0和计数器1都设置为方式3，用信号源1MHz作为CLK0时钟，OUT0为波形输出1ms方波，再通过CLK1输入，OUT1输出1s方波。
二、实验原理与硬件连线2.1 实验原理8254是Intel公司生产的可编程间隔定时器。
是8253的改进型，比8253具有更优良的性能。
8254具有以下基本功能：(1)有三个地理的16位计数器。
(2)每个计数器可按二进制或十进制（BCD）计数。
(3)每个计数器可编程工作于6种不同的工作方式。
(4)8254每个计数器允许的最高计数频率为10MHz（8253为2MHz）。
(5)8254有读回命令（8253,没有），除了可以读出当前计数单元的内容外，还可以读出状态寄存器的内容(6)计数脉冲可以是有规律的时钟信号，也可以是随机信号。
计数初值公式为：n=f CLKi÷f OUTi，其中f CLKi是输入时钟脉冲的频率，f OUTi是输出波形的频率。
图2-1是8254的内部结构框图和引脚图，它是由与CPU的接口，内部控制电路和三个计数器组成。
8254的工作方式如下述：(1)方式0：计数到0结束输出正跃变信号方式。
(2)方式1：硬件可重触发单稳方式。
微机原理实验 可编程定时器计数器82548253实验
图2 8253/8254定时器/计数器实验连线图
六、实验源程序清单
CODE SEGMENT
ASSUME CS:CODE
ORG 100H
START:MOV AL, 00010110B；控制字00-计数器0，01-低8位，011-方式3,0-二进制
OUT 03H,AL；将控制字写入控制寄存器
实验报告（45）
总分
指导教师签字：
年月日
备注：
注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。
2、教师批改学生实验报告时间应在学生提交实验报告时间后10日内。
图1可编程定时器/计数器8253/8254原理图
（2）.计数器都有6种工作方式：
方式0—计数过程结束时中断；
方式1—可编程的单拍脉冲；
方式2—频率发生器；
方式3—方波发生器；
方式4—软件触发；
方式5—硬件触发。
（3）6种工作方式主要有5点不同：
一是启动计数器的触发方式和时刻不同；二是计数过程中门控信号GATE对计数操作的影响不同；三是OUT输出的波形不同；四是在计数过程中重新写入计数初值对计数过程的影响不同；五是计数过程结束，减法计数器是否恢复计数初值并自动重复计数过程的不同。
九、实验总结
硬件实验相对来说趣味性大了很多，同时也使得程序没那么复杂不过存在的问题突出表现于受到硬件实验条件的制约，硬件上的小问题就有可能导致不能出显预想的结果这也就使得在硬件连接上要很小心。
十、思考题
1．若8254模块选通线CS连到MCU主模块的地址A12，则应如何修改程序？
答：改变了存储芯片的地址范围所以将程序对应的地址范围改过即可。接A12对应地址范围是6800～6FFFH；接A14对应地址范围是3800～3FFFH。
第四次微机原理与接口技术实验报告
微机原理与接口技术第四次实验报告目录第一次实验：实验6 8254定时/计数器实验 (1)第二次实验：实验3 六位数码管显示实验 (4)实验5 小键盘按键识别实验 (8)实验2 拨动开关和 LED 显示实验 (15)实验8 8255方式1输出 (17)实验13 继电器实验 (20)第三次实验: 实验10 8位D/A转换实验 (23)第一次实验：实验68254 定时/计数器实验一实验目的熟悉 8254 在系统中的电路接法，掌握 8254 的工作方式及应用编程。
二实验内容使用 8254 两个计数器级连，采用定时方式工作，周期性的点亮及熄灭发光二极管各 0.5秒。
三实验原理（1）接线图：（2）流程图四程序清单及注释.Model small.386DATA SEGMENTD1 DB 10 DUP('4')D2 DB 20 DUP('3') DATA ENDSCODE SEGMENTASSUME CS:CODE, DS:DATA BEG:MOV AX,DATAMOV DS,AXMOV AL,37HMOV DX,203HOUT DX,ALMOV AX,1000；1000控制LED闪烁频率MOV DX,200HOUT DX,ALMOV AL,AHOUT DX,ALMOV AL,77HMOV DX,203HOUT DX,ALMOV AX,1000；1000控制LED闪烁频率MOV DX,201HOUT DX,ALMOV AL,AHOUT DX,ALCODE ENDSEND BEG四问题及体会（1）初次使用TPC-386EX汇编，对软件的使用不够熟悉，对输出输入接口的确定还有些模糊，需要继续尝试加以提高；（2）TPC-386EX 环境与下位机的匹配是一个常见的错误，实验中多次显示“请先传送文件”提示，后来发现是两者间接口连接出现问题，以后实验中会注意。
第二次实验：实验3 六位数码管显示实验一实验目的了解共阴级数码管显示数字的原理，掌握六位共阴级数码管动态显示的控制方法。
基本接口技术实验—8254定时计数器应用实验
8254定时/计数器应用实验1、实验目的a）掌握8254的工作方式及应用编程；b）掌握8254的典型应用电路接法；c）学习8254在PC系统中的典型应用方法。
2、实验设备PC机一台，TD-PIT/TD-PIT-B实验装置一套。
3、关于8254定时应用程序的说明a）在PC/XT机中8254端口的偏移地址为40H~43H。
由于8254是减法计数，因此计数的最大初始值为0，而不是FFFFH或9999；b）编程包括两部分：写计数器的控制字和设置计数初值；初始化步骤：写入方式控制字－写入计数值低8位－写入计数值高8位。
c）计数脉冲可以是有规律的，也可以是随机信号。
计数初值公式为：n=fCLKi/fOUTi。
fCLKi是输入时钟脉冲的频率，fOUTi是输出波型的频率。
d）本实验使用的是PCI板卡申请的第三个I/O空间BASE2，和前面的偏移地址相加即可。
e）运行Tddebug软件，选择Edit菜单，根据实验内容的描述编写实验程序。
f）使用Compile菜单中的bulidall完成汇编和链接。
g）使用Rmrun菜单中的Run运行程序，观察运行结果，或使用Rmrun菜单中的Debug调试程序，观察调试过程中指令执行后各寄存器及数据区的内容。
4、实验内容a）电子发声实验。
编写程序让PC机和实验装置上的扬声器唱歌。
PC机中8254的时钟信号为1.19318MHz，采用计数器2的方式3，实验装置采用信号源1MHZ作为扬声器发声基准时钟，计数器0工作方式设置为3。
程序：assume cs:code,ds:data,ss:stack stack segmentdw 512 dup (0)stack endsdata segmentdw256,288,320,341,384,426,480,512,0 data endscode segmentstart:next1: mov cx,08hmov ax,datamov ds,axmov si,0next:call soundadd si,2mov ax,[si]loop nextjmp next1in al,61hand al,0fchout 61h,alsound:push cx push sipush axmov al,10110110b out 43h,almov dx,000fh mov ax,4240h mov di,[si] div diout 42h,al mov al,ahout 42h,alin al,61hor al,03hout 61h,alcall delay call breakpop axpop sipop cxretdelay:push ax push cxmov cx,05fffhd1:mov ax,0ffffhd2:dec axjnz d2loop d1pop cxpop axretexit:mov ax,4c00hint 21hbreak proc nearmov ah,06hmov dl,0ffhint 21hje returnmov ax,4c00hint 21hreturn:retbreak endpcode endsend startb）时钟显示实验。
