投入式液位计工作原理.doc
投入式液位变送器设备工艺原理

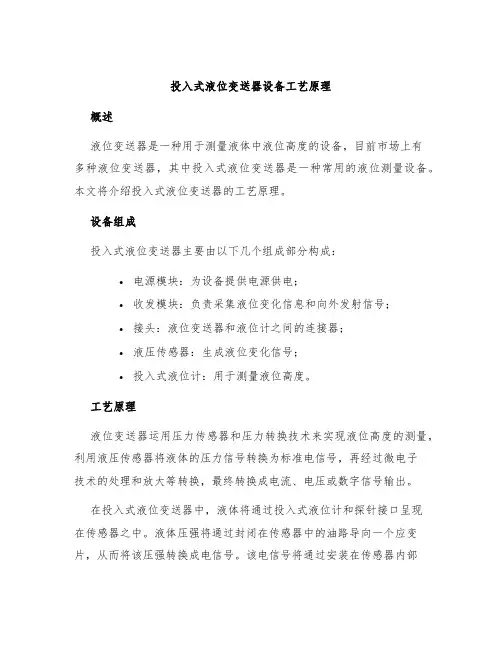

投入式液位变送器设备工艺原理概述液位变送器是一种用于测量液体中液位高度的设备，目前市场上有多种液位变送器，其中投入式液位变送器是一种常用的液位测量设备。
本文将介绍投入式液位变送器的工艺原理。
设备组成投入式液位变送器主要由以下几个组成部分构成：•电源模块：为设备提供电源供电；•收发模块：负责采集液位变化信息和向外发射信号；•接头：液位变送器和液位计之间的连接器；•液压传感器：生成液位变化信号；•投入式液位计：用于测量液位高度。
工艺原理液位变送器运用压力传感器和压力转换技术来实现液位高度的测量，利用液压传感器将液体的压力信号转换为标准电信号，再经过微电子技术的处理和放大等转换，最终转换成电流、电压或数字信号输出。
在投入式液位变送器中，液体将通过投入式液位计和探针接口呈现在传感器之中。
液体压强将通过封闭在传感器中的油路导向一个应变片，从而将该压强转换成电信号。
该电信号将通过安装在传感器内部的放大器、A/D电路和MCU芯片进行处理，从而得到最后的液位数值信号输出。
工艺优势相比传统液位变送器，投入式液位变送器具有以下几个优势：1. 安装简便投入式液位变送器由于结构简单、体积小，安装方式灵活，因此投入式液位变送器安装非常方便。
只需要将投入式液位计放置在液体中，将探针连接到液位变送器主体即可。
2. 适用性广泛投入式液位变送器适用于多种场景，包括液态和液态化学品中的液位测量，也可在下水道、垃圾填埋场和潜水泵中应用。
另外，投入式液位变送器还可以用于内部液位检测，如石油和化学容器。
3. 精准测量投入式液位变送器采用现代化的工艺技术，能够实现非常精准的液位测量。
投入式液位变送器可以在各种压力范围内进行液位检测，并能够线性精准地测量液位高度。
应用领域投入式液位变送器广泛应用于工业、造纸、环保、化工、医药、食品和饮料等行业。
具体包括以下几个方面：1. 车间液位检测投入式液位变送器是许多汽车车间和制造厂的标配，主要用于液体储存槽和管道的液位测量。
投入式液位计

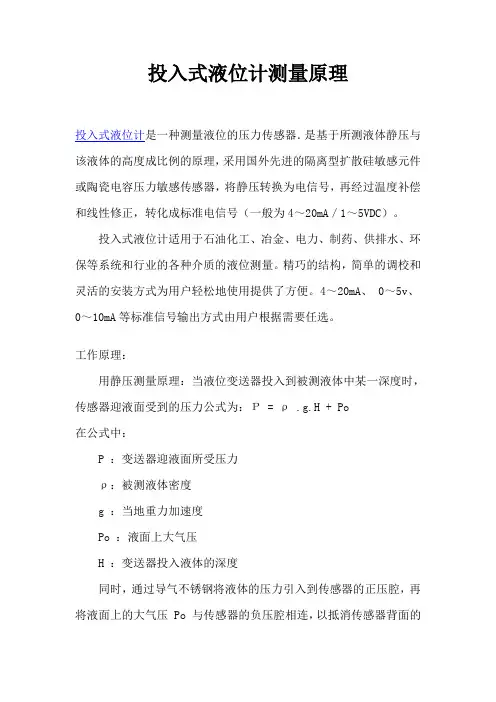

投入式液位计测量原理投入式液位计是一种测量液位的压力传感器．是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA／1～5VDC）。
投入式液位计适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。
精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。
4～20mA、 0～5v、0～10mA等标准信号输出方式由用户根据需要任选。
工作原理：用静压测量原理：当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ .g.H + Po在公式中：P ：变送器迎液面所受压力ρ：被测液体密度g ：当地重力加速度Po ：液面上大气压H ：变送器投入液体的深度同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度。
一、超声波液位计的特性1、选用专业超声波小角度探头，发射功率大，灵敏度高，寿命长，测量距离远；2、任意点上下限设定，倒值设定，(可在测距范围内任意设定两点间的距离对应4—20MA或0—5V，传感器可方便安装调试，适应各种信号连接要求 )。
距离准确度在线标定可用于水、酒、糖、饮料等液位控制。
3、输出方式有4--20MA或0-5V输出，0—10V 输出。
数字信号：RS232（三线）/ RS485（任选其一，在定货时约定）二次示仪表为智能型数字显示仪表，有多种功能，其中上下限设定功能可使液位及物位实现自控及报警。
4、距离或深度数据直接由LED数码管显示，便于现场测定，并带有温度显示。
5、全封蔽设计，可用于野外，可直接对液体进行测定。
6、性价比高、价位超低二、超声波液位计的工作原理超声波物位计工作原理是由超声波换能器（探头）发出高频脉冲声波遇到被测物位(物料)表面被反射折回反射回波被换能器接收转换成电信号.声波的传播时间与声波的发出到物体表面的距离成正比.声波传输距离S与声速C和声传输时间T的关系可用公式表示:S=C×T/2.由于声波脉冲发射过程中机械惰性占用了传输时间使靠近超声波换能器的一小段区域内声波不能被接收这个区域称为盲区.盲区大小与超声波的量程有关.三、超声波液位计的技术参数1、12或24伏直流供电2、采用全密封小角度防水超声波传感器设计，适用于恶劣环境3、声束角小于10度，适合小空间检测4、量程０.30-3，5，8，9，10，15米（液位，大量程可定做），重复精度：0.5% ，分辩率：2MM 带有高精度数字温度补偿电路。
分体投入式液位变送器
分体投入式液位变送器简介液位变送器是一种测量液体水平，从而确定液体容器中液体量的设备。
分体投入式液位变送器是一种特殊的液位变送器，可分为探头和电子单元两部分，具有高可靠性、自动校准、抗电磁干扰等特点，被广泛应用于化学、制药、石油、食品等行业的液体位检测中。
工作原理分体投入式液位变送器的工作原理是将探头放入液体容器中，测量液体的静压力，再将静压力转换为电信号，并且输出对应的变量值。
当液位变化时，变送器会感知变化并输出相应的变量值。
通过测量液位高度，可以获得液体对应的体积或重量值。
主要特点1.高可靠性：分体投入式液位变送器适用于测量几种不同的液体，具有非常稳定的性能。
该传感器还具有自动校准功能和自动补偿功能，可大大减少操作人员的操作失误。
2.抗干扰能力强：该传感器的设计和制造可以有效地抵抗电磁干扰和振动干扰，可以保证测量准确度。
3.易安装：分离式设计，安装和维修方便。
应用场景分体投入式液位变送器被广泛应用于以下场景：1.石油化工行业：储罐、灌装机、流量计等设备的液位监控。
2.食品行业：肉制品、奶制品、酒精、饮料等加工行业的生产工艺监控。
3.制药行业：药物生产中，需要严格控制流程中的液体体积和液位高度。
4.仪表行业：各种机械设备的液位监控。
使用建议在使用分体投入式液位变送器时，请注意以下几点：1.控制测量范围，以避免过度伸展造成探头的损坏。
2.在易燃、爆炸性或有毒化学品的环境中使用时，请使用相应的防爆装置。
3.检查液位计配适的温度是否在指定范围内。
4.需要正规制造商提供培训，以确保操作人员使用设备正确。
总结分体投入式液位变送器是一种高可靠、易安装、抗干扰的设备，被广泛应用于液体容器的液位监控。
在使用该设备时，需要注意细节，以保证其正常工作。
投入式液位计工作原理及其安装注意事项
投入式液位计工作原理及其安装注意事项投入式静压液位计的工作原理及其结构决定了它的测量飘移大，主要是导气管在作怪，特别是在空气或环境湿度大时更不好用，经常需要调整直至调整不了，这时就要找厂家修理了，俗话说好货不便宜，这种仪表价格便宜，有很多单位愿意用，其实我对这种仪表没有好印象，我单位的都改其它仪表了。
我有一个水池要在人机界面上显示水位，就装了投入式液位变送器，这下可好，最长的半年，最短的2个月，拆下来，寄回厂家维修，烦死了。
真是怕了这个东西了。
难道投入式液位变送器这东西技术难度很大吗？还是浪涌电压，或渗水等搞坏的。
厂家也是说不出个名党来。
欢迎大家参加讨论。
还有用电压输出和电流输出有没有分别啊，我指的是稳定性上。
对于测量水池水位变化，同时输出信号控制相关阀门、电铃等！投入式液位变送器是最好的选择，测量精确、价格低廉，经久耐用！使用液位变送器首先要注意接线问题：变送器的探头和变送单元部分的壳体都应该很好的与大地相连，防止雷击打坏电子线路板；其次安装变送器应有相应的保护装置，如0-5米,建议配备内孔Φ35mm的镀锌钢管5米长并在钢管圆周上不同高度点专孔若干个，同时配用镀锌钢丝Φ0.5mm 5米长，这样保证变送器探头测量数据的精确性和使用寿命的长久！一般来说测量水位变化最少可以使用2年以上！如出现你说应该来说是工艺技术存在问题，同时选用的电缆线有质量问题！我们向你推荐一种替代产品：导压式液位变送器--这是在吸取德国ACC公司基础上开发的产品，彻底解决上述大家可能顾虑的问题，使水位测量、使用寿命大大延长：型号为ACC722题外话：世界上还没有哪个公司的传感器不接触介质就测量，而不怕氢氟酸、浓硫酸、盐酸、氯化铁等的强腐蚀，也不怕泥浆，石灰乳、淀粉糊、结晶析出物及不堵塞粘接，它同样不怕冷的或者热的或者挥发腐蚀性的蒸气的传感器应该是陶瓷电容传感器，只能测量压力，还没有测量差压的陶瓷电容传感器，不用胡言乱语；至于其他的软件上可以实现的功能国内外早就有了！投入式液位变送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。
投入式液位计原理
投入式液位计原理
投入式液位计是一种常用的液位测量设备，它可以用来测量液体的高度或者重量。
该原理基于物理学中的阿基米德原理，即物体在液体中受到的浮力与其所代替的液体的重量相等。
投入式液位计由浸入液体中的测量部分和接收信号的控制部分组成。
测量部分通常由一个浮子和一个浮子导向杆构成。
浮子会随着液体的升降而浮动，浮子导向杆能够引导浮子的上下运动，并将液位的改变转化为机械运动。
当液体的液位发生变化时，浮子会相应地上升或下降。
浮子上安装有磁性材料，而测量器中则有一个磁性感应元件。
当浮子上升或下降时，磁性感应元件会受到浮子磁性材料的影响而产生相应的信号变化。
这一变化信号会被传输到控制部分进行处理，通常是通过电信号或者脉冲信号。
控制部分可以通过对信号进行分析和计算，将其转化为液位信息，并显示在仪表上。
投入式液位计的主要优点是可以在密闭容器中进行液位检测，不会对液体造成污染或者泄漏。
同时，它也具有较高的精度和稳定性，广泛应用于化工、石油等工业领域中。
需要注意的是，在安装投入式液位计时，应根据不同的液体性质和测量要求选择合适的类型和规格。
同时，还需要定期维护和校准，以确保其正常工作和准确的测量结果。
投入式液位计工作原理
投入式液位计工作原理
投入式液位计工作原理
液位计是一个用于测量液体或气体高度的仪器。
在许多工业和实验室应用中，液位计是必不可少的工具。
其中一种类型的液位计是投入式液位计。
接下来，我们将解释投入式液位计的工作原理。
投入式液位计通常由探头、敏感元件和信号输出设备组成。
这些元件紧密配合，将液位测量转换为电信号输出。
探头是液位计的最重要的部分之一。
探头的形状和材料取决于测量仪器要用于什么类型的液体或气体。
例如，如果要用于高温液体，那么探头需要由耐高温材料制成。
常见的投入式液位计探头有浮球探头和静态感应探头，它们在不同的环境中都有其适用性。
敏感元件是投入式液位计中的另一个非常重要的部分。
敏感元件将探头检测到的信号转换为电信号输出，从而得出液位高度数据。
一般情况下，液位计使用压电传感器或电容传感器作为敏感元件。
压电传感器可以将探头检测到的信号转换为电信号输出，电容传感器可以通过探测电容值变化来判断液位高度。
信号输出设备是液位计的第三个重要部分。
信号输出设备将压电或电容传感器输出的电信号转换为可读取的信号，通常是数字信号或模拟信号。
可以使用LCD显示器或LED灯来输出数字信号，模拟信号可以
用来控制运行液体流量的调节阀门，从而实现对液体流量的监视和控制。
总的来说，投入式液位计的工作原理是通过探头检测液位高度，并将检测结果转换为电信号输出。
投入式液位计由探头、敏感元件和信号输出设备组成，各部分密切配合，从而实现对液位高度的准确测量和控制。
在今后的生产和实验中，投入式液位计将继续发挥着它重要的测量作用。
投入式液位变送器原理
投入式液位变送器原理投入式液位变送器是一种常用的液位测量仪器，它通过测量液体压力来确定液位高度。
其原理是利用液体的压力与液位高度成正比的关系，通过测量液体对传感器的压力来确定液位高度。
在工业生产中，投入式液位变送器被广泛应用于各种液体储存罐、容器、管道等场合，为生产过程提供了重要的液位监测数据。
投入式液位变送器的工作原理主要包括传感器、信号处理电路和显示控制部分。
传感器是整个液位变送器的核心部件，它直接接触液体，通过测量液体对传感器的压力来确定液位高度。
传感器通常采用压力传感器或浮子测量原理，通过转换液体压力信号为电信号，传递给信号处理电路进行处理。
信号处理电路是将传感器采集到的压力信号转换为标准电信号输出，并进行放大、滤波、线性化等处理，以保证输出信号的准确性和稳定性。
同时，信号处理电路还可以实现对液位信号的数字化处理，方便与其他控制系统进行联动。
显示控制部分是将处理后的液位信号通过显示器显示出来，同时可以与控制系统进行通讯，实现对液位的监测和控制。
显示控制部分通常采用液晶显示屏或LED显示屏，可以直观地显示液位高度，并通过控制按钮进行参数设置和校准。
投入式液位变送器的原理简单、可靠，具有测量范围广、精度高、抗干扰能力强等特点，适用于各种工业场合的液位测量。
在石油化工、化工、制药、食品、水处理等行业中得到了广泛的应用。
总的来说，投入式液位变送器是一种基于液体压力原理的液位测量仪器，通过传感器、信号处理电路和显示控制部分的协同作用，实现了对液体液位的准确监测和控制，为工业生产提供了重要的技术支持。
希望本文能够帮助读者更好地理解投入式液位变送器的工作原理，为实际应用提供参考。
投入式液位计工作原理
投入式液位计工作原理
液位计是一种用于测量液体或固体粉末的高度或深度的仪器。
投入式液位计是一种广泛应用的液位计，它可以被用于测量各种液体的液位，包括水、石油、化学品等。
投入式液位计的工作原理是基于浮力原理。
液位计由浮子、浮子杆、传感器和显示器组成。
浮子是一个密度较小的物体，它可以漂浮在液体表面上。
浮子杆与浮子相连，随着浮子的升降，浮子杆也会相应地移动。
传感器可以检测到浮子杆的位置，并将其转化为电信号。
这些电信号被送到显示器上，显示器则显示液位的高度。
投入式液位计的精度取决于浮子的重量和材料。
浮子的重量越轻，精度越高。
浮子的材料也非常重要，如果浮子材料与液体有反应，那么液位计的精度将会受到影响。
因此，浮子通常采用不锈钢、铜或塑料等材料制成。
投入式液位计可以用于各种液位测量场合。
它可以被安装在液体容器的顶部或侧面，也可以被直接投入到液体中。
投入式液位计的优点是易于安装、精度高、价格低廉。
它可以被用于各种应用领域，如水处理、化学工业、石油工业等。
投入式液位计还有一些特殊的应用，比如用于测量液体的密度。
在这种情况下，浮子的密度必须与液体密度相等。
当浮子浮在液面上时，浮子下沉的深度取决于液体的密度。
传感器可以检测到浮子下降的深度，并将其转化为电信号。
这些电信号可以被用来计算液体的密度。
总之，投入式液位计是一种简单而有效的液位测量仪器。
它的工作原理基于浮力原理，精度高、价格低廉，可以被广泛应用于各种领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
投入式液位计工作原理
投入式液位计是一种潜水型的液位计，它是利用水头静压来测量液位的。
如图1所示，当液位传感器投入到被测液体中的某一深度时，传感器所受到的液体静压为：
0P P gH （1-1）
式中：P —液位传感器所受压力；
ρ—被测液体的密度；
g —当地重力加速度；
0P —液面上的大**压；
H —投入液体的深度。
图1 投入式液位计原理结构图
同时，通过导**不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大**压0P 与传感器的负压腔相连，以抵消传感器背面的0P ，使传感器测得压力为gH ρ，显然，通过测取压力P 可以得到液位深度H 。
测量的液体介质的静压力直接作用于传感膜片，由式（1-1）知，静压力与
被测液体的高度成正比，液位所产生的静压力使测量膜片产生位移，膜片的位移产生了电容量的变化, 由与其直接连接的电子部件检测, 放大并转换为标准电流信号4-20mA输出。
图2为投入式液位计的外观图。
图2 投入式液位计外观图。
