cad转换coreldraw方法与技巧
CAD转CDR的方法
CAD转CDR的方法首先要保证CD支持只种格式的输入，CD常用的输入格式有：cdr，psd，eps，wmf，ai，cmx，pdf，gif，jpeg，bmp等大多数图片格式，而其它一些矢量软件的自有格式很多需要转换后才能导入CD中使用。
CD原则上是支持DWG的直接导入，但实际应用中要么能导但图形出错，要么如题根本不能导，解决方法是CAD文件直接输出成EPS格式再置入CD中。
注意输出EPS前CAD先转换成白底显示。
理论上Coreldraw可以绘制复杂的工程图和电子图等，但它的长处不在这里，这也许是AutoCAD的拿手好戏。
但若要在Coreldraw中制作图文并茂的文档，说明性的技术手册等，或者很多标注和填充图案的图形时，就要通过图形格式交换导入AutoCAD格式的文件。
经过个人的实践，初步找到了一种比较可行的方法。
(来源网上）在讲解此方法之前，首先要说明的是，理论上Coreldraw可以直接打开或导入*.DWG，*.DXF等格式的文件，但我曾尝试过，效果不理想。
就算是AutoCAD标准的图形交换格式文件（*.DXF文件），导入Coreldraw中效果也不是很好，很难保持AutoCAD文件的原貌，有时甚至面目全非，如图1。
这时你总不能用Coreldraw再一点点的描吧？如果转成位图格式导入，效果也不好，且文件体积太大。
那么我们先来试试下面的方法。
以AutoCAD R14和Coreldraw10为例，其基本思路是：AutoCAD ->DWG文件->导出成WMF文件->导入到Coreldraw中->进一步处理，转换为可编辑的矢量图形文件，只要在Coreldraw中处理好一切，可以导出成AI，PS，EPS等格式，就可以方便再做印前、印刷方面的工作。
好了，言归正传，先来看看这个比较“笨”但是很实用的一种方法吧。
1. 在AutoCAD R14中绘制好图形，选工具(Tools)->系统配置(Preferences)->显示(Display)->颜色(Color)，将背景色变成白色（否则贴入的图会带纯黑色背景），单击“OK”。
如何将CAD工程图DWG文件输入到coreldraw
CAD 图形导入 Coreldraw 的实用方法理论上Coreldraw可以绘制复杂的工程图和电子图等，但它的长处不在这里，这也许是AutoCAD 的拿手好戏。
但若要在Coreldraw 中制作图文并茂的文档，说明性的技术手册等，或者很多标注和填充图案的图形时，就要通过图形格式交换导入AutoCAD 格式的文件。
经过个人的实践，初步找到了一种比较可行的方法。
在讲解此方法之前，首先要说明的是，理论上Coreldraw 可以直接打开或导入*.DWG，*.DXF等格式的文件，但我曾尝试过，效果不理想。
就算是 AutoCAD 标准的图形交换格式文件（*.DXF 文件），导入 Coreldraw 中效果也不是很好，很难保持AutoCAD 文件的原貌，有时甚至面目全非。
这时你总不能用Coreldraw 再一点点的描吧？如果转成位图格式导入，效果也不好，且文件体积太大。
那么我们先来试试下面的方法。
以AutoCAD R14 和 Coreldraw10 为例，其基本思路是： AutoCAD ->DWG 文件 -> 导出成WMF 文件 -> 导入到 Coreldraw 中 ->进一步处理，转换为可编辑的矢量图形文件，只要在Coreldraw 中处理好一切，可以导出成AI， PS， EPS等格式，就可以方便再做印前、印刷方面的工作。
好了，言归正传，先来看看这个比较“笨”但是很实用的一种方法吧。
1. 在 AutoCAD R14 中绘制好图形，选工具 (Tools)-> 系统配置 (Preferences)-> 显示(Display)-> 颜色 (Color)，将背景色变成白色（否则贴入的图会带纯黑色背景），单击“ OK”。
2.回到绘图窗口，就会发现背景已经成为白色。
3.为了在 AutoCAD 中能够平滑且精确显示，还要输入命令Viewres，设置变量，将其数值调大，如 10000。

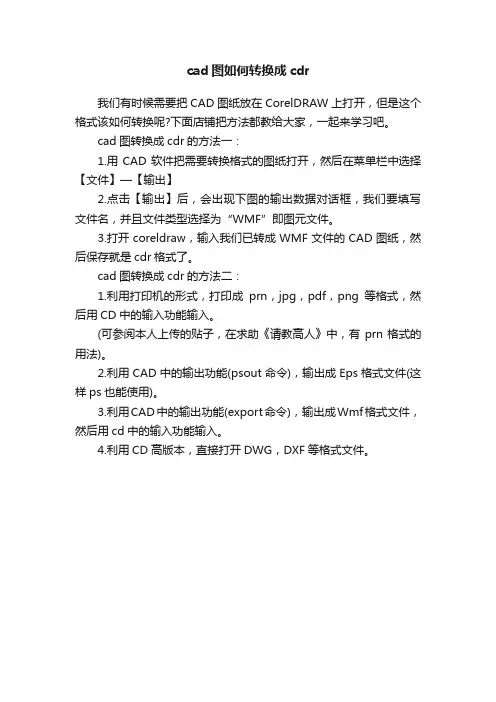

cad图如何转换成cdr
cad图如何转换成cdr
我们有时候需要把CAD图纸放在CorelDRAW上打开，但是这个格式该如何转换呢?下面店铺把方法都教给大家，一起来学习吧。
cad图转换成cdr的方法一：
1.用CAD软件把需要转换格式的图纸打开，然后在菜单栏中选择【文件】—【输出】
2.点击【输出】后，会出现下图的输出数据对话框，我们要填写文件名，并且文件类型选择为“WMF”即图元文件。
3.打开coreldraw，输入我们已转成WMF文件的CAD图纸，然后保存就是cdr格式了。
cad图转换成cdr的方法二：
1.利用打印机的形式，打印成prn，jpg，pdf，png等格式，然后用CD中的输入功能输入。
(可参阅本人上传的贴子，在求助《请教高人》中，有prn格式的用法)。
2.利用CAD中的输出功能(psout命令)，输出成Eps格式文件(这样ps也能使用)。
3.利用CAD中的输出功能(export命令)，输出成Wmf格式文件，然后用cd中的输入功能输入。
4.利用CD高版本，直接打开DWG，DXF等格式文件。
CAD转CorelDraw操作流程
(2)导入后，首先应把图纸调整为实际尺寸，选中图，然后在菜单左上角输 入实际数值。见图六：
（图六）
(3)整体尺寸调整完成后，选中图，点击解散全部群组，调整开孔尺寸。 ① 步骤：在左侧菜单选取椭圆，然后按住Ctrl，用鼠标左键绘制圆，之 后在菜单左上角调整圆的正确尺寸，见图七：
（图七）
② 把新绘制圆和原先的圆叠加，步骤：选中新绘制圆，然后按住Shift键
（图十）
(5)文字调整好后，调整线型。 图纸导入CorelDRAW后，线粗细不一样，所有线统一改为0.5mm。见图十一：
（图十一）
(6)完成上面的所有步骤后，最后就是填充。 ① 首先对整个图底色进行填充，一般底色为K10。 ② 其次对框进行区分色填充，区分色为K20，因导入方框线条分散，得 先选中方框中所有线条，结合，再依次接合二节点，全部接合完成 后，填充。也可以重新画一个框、倒圆、填充。 ③ 填充完成后的效果见图十二：
4 CAD转CorelDRAW导入方法及注意事项:
1、AutoCAD里导出步骤 (1)首先在CAD里绘制正确图纸，现以J1201-1型低压学生电源为例。如图一：
（图 一）
(2) CAD输出前，拷贝一份图纸，把不可打印层及开孔尺寸等不需要的线 条全部删除。如图二：
（图 二）
(3)选择菜单中文件——输出，在弹出的图框可选择文件存放路径,点击保存，
5.6 在PC投料的时候，设计人员须向负责人说明产品交货的紧急程度，
以便对外加工的产品交货期、加工进度以及投料有全面的掌握。 5.7 负责人须经常了解外加工厂的加工进度和产品的质量，尤其是发货 紧急的产品更要督促外加工厂家，保证产品能按时交货。 5.8 在样机做好后，设计人员要对所做产品进行跟踪改进，提高产品的 设计质量。 5.9 常规、新品、订制面板及时做好面板清单；清单每月1号以电子档
cad导入corel draw方法
7. 删除空白后的图形可以移动、复制、拉伸、设置轮廓线也能很好地编辑。 （试着将AutoCAD文件输出成EPS格式，再导入Coreldraw中也可行。 ）
8 在删除了无用的背景后，导入Coreldraw中的文件已经是矢量图形，再经过一些处理，还可以输出成AI等矢量图形格式，进入Illustrator中打开，进行具体详细的很多设置和印前处理后，就可以打印或印刷了。
但有一个问题,导入后的尺寸变小了.
步骤1. 在AutoCAD 中绘制好图形，选工具(Tools)->系统配置(Preferences)->显示(Display)->颜色(Color)，将背景色变成白色（否则贴入的图会带纯黑色背景），单击“OK”，
2. 回到绘图窗口，就会发现背景已经成为白色。
3. 为了在AutoCAD中能够平滑且精确显示，输入命令Viewres，设置变量，将其数值调大，如10000。否则，不仅在CAD中显示不够精细光滑，导入Coreldraw中的图形会走样，常见的就是圆变成了多边形。在命令行中输入Pan(平移)->右键菜单中选“Zoom Eextens”，将图形放到尽量大。
理论上Coreldraw可以直接打开或导入*.DWG、*.DXF等格式的文件，但效果不理想，有时甚至面目全非。
试试这个比较“笨”但是很实用的一种方法吧：
AutoCAD ->DWG文件->导出成WMF文件->导入到Coreldraw中->进一步处理，转换为可编辑的矢量图形文件，只要在Coreldraw中处理好一切，可以导出成AI，PS，EPS等格式，就可以方便再做印前、印刷方面的工作。
cad转换成cdr格式的方法
本文整理于网络，仅供阅读参考
cad转换成cdr格式的方法
cad转换成cdr格式的方法一 1.用cad软件把需要转换格式的图纸打开，然后在菜单栏中选择【文件】—【输出】
2.点击【输出】后，会出现下图的输出数据对话框，我们要填写文件名，并且文件类型选择为“wmf”即图元文件。
3.打开coreldraw，输入我们已转成wmf文件的cad图纸，然后保存就是cdr格式了。
cad文件转换成cdr的方法二启动cad
第一：打开要转的cad文件(选择要转换的图形)
文件->选择输出 -> 出现输出数据对话框(建立输出的文件名及输出类型：wmf)
启动coreldraw
第二：新建一个文件
文件->输入(ctrl+i快捷键)->选择在cad中已转成的wmf文件
输入到coreldraw
根据情况再修改(输入的wmf在coreldraw中是群组为一个的，可以解散群组修改)
修改后保存就就是cdr格式的了!
完成!。
十分好用地CAD文件资料导入Coreldraw有哪些方法与技巧
CAD文件导入Coreldraw有哪些方法与技巧？曲专请问：如何将DWG文件输入到coreldraw中？输入后为什么出现“选取的过滤器无法输入”或者“不支持这个格式”？首先要保证CD支持只种格式的输入，CD常用的输入格式有：cdr，psd，eps，wmf，ai，cmx，pdf，gif，jpeg，bmp等大多数图片格式，而其它一些矢量软件的自有格式很多需要转换后才能导入CD中使用。
CD原则上是支持DWG的直接导入，但实际应用中要么能导但图形出错，要么如题根本不能导，解决方法是CAD文件直接输出成EPS 格式再置入CD中。
注意输出EPS前CAD先转换成白底显示。
理论上Coreldraw可以绘制复杂的工程图和电子图等，但它的长处不在这里，这也许是AutoCAD的拿手好戏。
但若要在Coreldraw中制作图文并茂的文档，说明性的技术手册等，或者很多标注和填充图案的图形时，就要通过图形格式交换导入AutoCAD格式的文件。
经过个人的实践，初步找到了一种比较可行的方法。
在讲解此方法之前，首先要说明的是，理论上Coreldraw可以直接打开或导入*.DWG，DXF等格式的文件，但我曾尝试过，效果不理想。
就算是AutoCAD标准的图形交换格式文件（*.DXF文件），导入Coreldraw中效果也不是很好，很难保持AutoCAD 文件的原貌，有时甚至面目全非，如图1。
这时你总不能用Coreldraw再一点点的描吧？如果转成位图格式导入，效果也不好，且文件体积太大。
那么我们先来试试下面的方法。
以AutoCAD R14和Coreldraw10为例，其基本思路是：AutoCAD ->DWG文件->导出成WMF文件->导入到Coreldraw中->进一步处理，转换为可编辑的矢量图形文件，只要在Coreldraw中处理好一切，可以导出成AI，PS，EPS 等格式，就可以方便再做印前、印刷方面的工作。
cad图怎么导入cdr
cad图怎么导入cdr理论上通过Coreldraw是可以进行绘制一些较为复杂的工程图和电子图的，但它的长处不在于制图，使用AutoCAD的话会更方便一些。
那么大家知道cad图怎么导入cdr吗?下面是店铺整理的方法，希望能给大家解答。
cad图导入进cdr的方法：1. 在AutoCAD R14中绘制出一个图形，然后点击界面上的工具(Tools)，再选择系统配置(Preferences)，点击显示(Display)，再点击颜色(Color)选项，这时系统弹出如下的颜色对话框，我们把背景色修改为白色，不然贴入去的图就会带纯黑色背景，再点击“OK”确认，如图2。
2. 然后就回到了cad的绘图窗口中，此时我们会发现背景颜色已经被修改为白色的。
3. 为了图形能在AutoCAD中平滑且精确地显示出来，还需要在命令行中输入命令Viewres，通过该命令设置变量，我们将它的数值调大，比如可以调为10000。
不然的话，不仅会导致图形在CAD中显示的效果不够精细和光滑，另外在导入Coreldraw中的图形也会走样，常见的情况就是看到圆形变成了多边形，如图3。
我们可以在命令行中输入命令Pan(平移)，然后右键点击菜单中的“Zoom Eextens”，把图形尽量放大。
4. 接下来我们要选择输出的目标图形，方法是从cad“文件”(File)菜单中选择“输出(Export)”选项，此处选择输出格式为wmf文件格式，如图4所示。
5. 然后进入到Coreldraw中，创建一个新文档。
鼠标右键点击工作区，选择“输入”(或者用快捷键Ctrl+I亦可)，你会看到一大串的支持文件格式，从中选择“Wmf格式”即可，找到并且选择刚才输出的Wmf文件，然后拉出一个对象框，点击导入。
如图5。
(为了显示效果更加明显，图中特意使用灰色来进行表示)6. 接下来不放弃选择，鼠标左键点击cad属性栏上的“取消群组”(注意此处不是要你取消掉所有的群组)，目的是把大片的空白和有用图形分离开来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
cad转换coreldraw方法与技巧
时间:2007-07-29 天极网木平
问：CAD文件导入Coreldraw有哪些方法与技巧？
请问：如何将DWG文件输入到coreldraw中？输入后为什么出现“选取的过滤器无法输入”或者“不支持这个格式”？
答：首先要保证CD支持只种格式的输入，CD常用的输入格式有：cdr，psd，eps，wmf，ai，cmx，pdf，gif，jpeg，bmp等大多数图片格式，而其它一些矢量软件的自有格式很多需要转换后才能导入CD中使用。
CD原则上是支持DWG的直接导入，但实际应用中要么能导但图形出错，要么如题根本不能导，解决方法是CAD文件直接输出成EPS
格式再置入CD中。
注意输出EPS前CAD先转换成白底显示。
理论上Coreldraw可以绘制复杂的工程图和电子图等，但它的长处不在这里，这也许是AutoCAD的拿手好戏。
但若要在Coreldraw中制作图文并茂的文档，说明性的技术手册等，或者很多标注和填充图案的图形时，就要通过图形格式交换导入AutoCAD格式的文件。
经过个人的实践，初步找到了一种比较可行的方法。
(来源网上）
在讲解此方法之前，首先要说明的是，理论上Coreldraw可以直接打开或导入
*.DWG，
*.DXF等格式的文件，但我曾尝试过，效果不理想。
就算是AutoCAD标准的图形交换格式文件（*.DXF文件），导入Coreldraw中效果也不是很好，很难保持AutoCAD文件的原貌，有时甚至面目全非，如图1。
这时你总不能用Coreldraw再一点点的描吧？如果转成位图格式导入，效果也不好，且文件体积太大。
那么我们先来试试下面的方法。
以AutoCAD R14和Coreldraw10为例，其基本思路是：
AutoCAD ->DWG文件->导出成WMF文件->导入到Coreldraw中->进一步处理，转换为可编辑的矢量图形文件，只要在Coreldraw中处理好一切，可以导出成AI，PS，EPS等格式，就可以方便再做印前、印刷方面的工作。
好了，言归正传，先来看看这个比较“笨”但是很实用的一种方法吧。
1. 在AutoCAD R14中绘制好图形，选工具(Tools)->系统配置(Preferences)->显示(Display)->颜色(Color)，将背景色变成白色（否则贴入的图会带纯黑色背景），单击“OK”。
2. 回到绘图窗口，就会发现背景已经成为白色。
3. 为了在AutoCAD中能够平滑且精确显示，还要输入命令Viewres，设置变量，将其数值调大，如10000。
否则的话，不仅在CAD中显示不够精细光滑，导入Coreldraw 中的图形会走样，常见的就是圆变成了多边形。
在命令行中输入Pan(平移)->右键菜单中选“Zoom Eextens”，将图形放到尽量大。
4. 选择要输出的图形，从“文件”(File)菜单中选“输出(Export)”，选择输出为wmf
文件格式。
5. 进入Coreldraw，新建一个文档。
右击工作区，选“输入”(或者用快捷键Ctrl+I)，从一大串支持的文件格式中选“Wmf格式”，选择刚才输出的Wmf文件，拉出一个对象框，导入。
多少有点不幸，我们所需要的图形和一大块空白紧密结合，成为一体（我想这就是AutoCAD中的白色背景啦），白占了空间，而且编辑起来很不方便。
6. 不放弃选择，单击属性栏上的“取消群组”（注意不是取消所有群组），将大片空白和有用图形分离开来。
按ESC取消所有选择，在输入的Wmf图形的大空白上单击选中它，删除之，可去掉空白，如图6。
（为了能够更清楚一些表示，图中的空白已经填充成蓝色），只保留我们所需要的有用图形部分。
7. 你会发现，删除空白后的图形可以移动、复制、拉伸、设置轮廓线宽度，还可以用形状工具编辑，进行填充等等，文字也能很好地编辑。
好，又恢复成矢量了！其实AutoCAD 绘制的本来就是矢量图形。
8. 还可以试着将AutoCAD文件输出成EPS格式，再导入Coreldraw中也可行。
但是请注意，AutoCAD中绘制的图形如果太复杂（比如进行了图案填充），输入到Coreldraw后，解散群组，在选择后，状态栏显示信息为成百上千个对象，处理速度会变慢。
如果机器不够酷，这个方法最好就不要试了。
9. 在删除了无用的背景后，导入Coreldraw中的文件已经是矢量图形，再经过一些处理，还可以输出成AI等矢量图形格式，进入Illustrator中打开，进行具体详细的很多设置和印前处理后，就可以打印或印刷了。
上面介绍的方法应付一般的CAD图形应该足够了，还有下面一些问题值得注意：
1）AutoCAD中无论是尺寸标注还是文字，涉及一些特殊符号如“φ”，“±”等，是用特殊方法表示的（如用％％C，％％P分别表示“φ”，“±”），在导入后，Coreldraw可不知道AutoCAD的这种约定，还是忠实的照原样表示。
这个问题我还没有解决，只得再重新画出“φ”，“±”等符号。
2）在AutoCAD R14中，一些汉字输入法输入的符号字体如“μ”“Ω”等，导入到Coreldraw中后，若在其它电脑上打开，而其它电脑没有对应字体的话，就不能正确的显示它们，甚至不能显示。
折中的解决方法是在Coreldraw先将其转为曲线（Ctrl+Q）在其它电脑上打开。
3）一般来说，AutoCAD中的文本在导入Coreldraw后仍是文本而不是曲线，可以用文本工具编辑。
但是在CAD中的一些文字特性很难保证不会变化或者丢失，这一点也需要注意。
4）在AutoCAD中的尺寸标注和图案填充均为一个整体，导入Coreldraw后会“炸开”细分为更多更小的对象。
5）有时需要将导入Coreldraw中的图形线条加促粗。
想到了AutoCAD2000的“线宽”新功能，于是打开线宽显示，在CAD中设置线宽数值，按上述方法将WMF文件导入到Coreldraw中，结果很不理想，几乎是粗黑的一片。
没有办法，又是一个问题，只好放弃。
还是在Coreldraw中选择要加粗的线，组合之后设置线宽度。
