建筑施工常用计量单位换算

建筑施工常用计量单位换算

施工中常用计量单位换算1-2-1 长度单位换算1-2-1-1 公制与市制、英美制长度单位换算公制与市制、英美制长度单位换算见表1-25。

1-2-1-2 英寸的分数、小数习惯称呼与毫米对照英寸的分数、小数习惯称呼与毫米对照见表1-26。

英寸的分数、小数习惯称呼与毫米对照表表1-26公制与市制、英美制长度单位换算表表1-251-2-2 面积单位换算1.公制与市制、英美制面积单位换算表(见表1-27)公制与市制、英美制面积单位换算表表1-272.公制与日制、俄制面积单位换算表(见表1-28)公制与日制、俄制面积单位换算表表1-283.一些国家地积单位换算表(见表1-29)一些国家地积单位换算表表1-291-2-3 体积、容积单位换算1.公制与市制、英美制体积和容积单位换算表(见表1-30)公制与市制、英美制体积和容积单位换算表表1-302.公制与日制、俄制体积和容积单位换算表(见表1-31)公制与日制、俄制体积和容积单位换算表表1-311-2-4 重量(质量)单位换算1.公制与市制、英美制重量单位换算表(见表1-32)公制与市制、英美制重量单位换算表表1-322.单位长度的重量换算表(见表1-33)单位长度的重量换算表表1-333.单位体积、容积的重量换算表(见表1-34)单位体积容积的重量换算表表1-344.公斤与磅换算表(见表1-35)公斤与磅换算表表1-351-2-5 力、重力单位换算1-2-5-1 力(牛顿,N)单位换算力的单位换算见表1-36。

力(牛顿,N)单位换算表表1-36注:英吨力也可标注为UK tonf。

1-2-5-2 压强(帕斯卡,Pa)单位换算1.大气压强单位换算表(见表1-37)大气压强单位换算表表1-37注:1atm是指在零度时,密度为13.5951g/cm3和重力加速度为980.665cm/s2,高度为760mmHg在海平面上所产生的压力。

1atm=13.5951×980.665×76=1013250(dyn/cm2)。

料斗方量单位-概述说明以及解释

料斗方量单位-概述说明以及解释

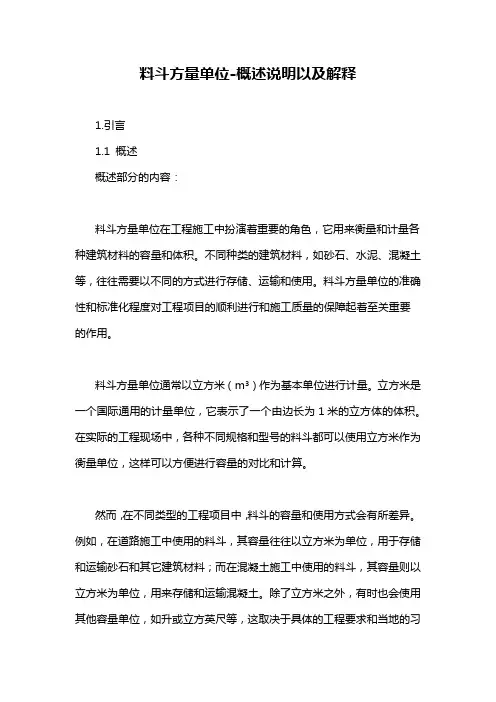

料斗方量单位-概述说明以及解释1.引言1.1 概述概述部分的内容:料斗方量单位在工程施工中扮演着重要的角色,它用来衡量和计量各种建筑材料的容量和体积。

不同种类的建筑材料,如砂石、水泥、混凝土等,往往需要以不同的方式进行存储、运输和使用。

料斗方量单位的准确性和标准化程度对工程项目的顺利进行和施工质量的保障起着至关重要的作用。

料斗方量单位通常以立方米(m³)作为基本单位进行计量。

立方米是一个国际通用的计量单位,它表示了一个由边长为1米的立方体的体积。

在实际的工程现场中,各种不同规格和型号的料斗都可以使用立方米作为衡量单位,这样可以方便进行容量的对比和计算。

然而,在不同类型的工程项目中,料斗的容量和使用方式会有所差异。

例如,在道路施工中使用的料斗,其容量往往以立方米为单位,用于存储和运输砂石和其它建筑材料;而在混凝土施工中使用的料斗,其容量则以立方米为单位,用来存储和运输混凝土。

除了立方米之外,有时也会使用其他容量单位,如升或立方英尺等,这取决于具体的工程要求和当地的习惯。

在工程施工中,正确使用和理解料斗方量单位是非常重要的。

准确计算和衡量建筑材料的容量可以避免材料浪费和运输不便;标准化的料斗方量单位可以提高施工效率和工作质量;更进一步,科学地控制料斗方量单位还可以减少环境污染和资源浪费,提高工程可持续发展的水平。

因此,对于从事工程施工的工程师、项目经理和相关人员来说,掌握和应用料斗方量单位是非常必要的技能。

只有在实际操作中准确理解和使用料斗方量单位,才能确保工程项目顺利进行,材料使用得当,并且最大限度地提高施工效能。

在本文的后续部分,将深入探讨料斗方量单位的相关要点和细节,以期为工程实践提供更为科学和规范的指导。

1.2文章结构文章结构部分的内容可以根据以下思路进行撰写:文章结构是指整篇文章按照一定的逻辑顺序组织和安排的方式,它能够使读者清晰地把握文章的脉络和主旨。

本文的结构分为引言、正文和结论三个部分。

土建工程计量与计价(实例详解)

土建工程计量与计价(实例详解)

第一节、土石方工程1、了解本节容—包含人工、机械土石方两部分,共345个子目。

2、熟悉有关规定:①人工挖土方指:B>3m 或 S>20㎡或 h>30㎝的土方。

②人工挖沟槽指:B≤3m ,L>3B的挖土③人工挖基坑指S≤20㎡,L≤3B的挖土④土方、地坑、地槽分干、湿土两类。

土质有四种。

⑤原土打夯中原土指自然状态下的地表面或开挖出的槽(坑)底部原状土。

⑥回填土指将符合要求的土料填充到需要的部分,可分为松、夯填。

⑦平整场地指不符合挖土方、基槽、地坑的人工就地挖、填、找平。

⑧余土外运、缺土运3、掌握常用计算规则:①平整场地按建筑物外墙外边线每边各加 2m 以㎡计算。

例:计算下图建筑物平整场地工程量。

S =15.24 *45.24 +(15.24+45.24)*2 + 2*2*4= 826.42 ㎡②人工挖沟槽:V = S * L 以 m³计算。

L —沟槽长度(m),外墙按图示基础中心线长度计算,墙按图示基础底宽加工作面宽度之间净长度计算。

S = B x h(㎡)—沟槽截面积B —沟槽宽度(m)按设计宽度加工作面宽度计算人工挖三类土,深度超过1.5 m,放坡系数 = 0.33C —工作面宽度,砖基础每边:200㎜,混凝土基础每边: 300㎜h —挖土高度,自垫层下表面至设计室外地坪标高。

③人工挖基坑:按基坑体积计算。

长方体V =abh 倒圆台 = h/3 h( R²+ r² +rR)倒棱台 = h/6 [AB + (A+a)(B+b) + ab]④回填土按体积计算。

基槽、坑回填土体积 = 挖土体积 - 设计室外地坪以下埋设的体积(包括基础垫层、柱、墙基础及柱等)室回填土体积按主墙间净面积乘填土厚度计算,不扣除附垛及附墙烟囱等体积⑤运土工程量 = 挖土工程量–回填土工程量。

计算结果是“+ ”,表示余土外运“ - "表示缺土运4、工程量计算实例:例 1: 某建筑物的基础图如下,图中轴线为墙中心线,墙体为普通黏土实心一砖墙,室外地面标高为-0.2m ,室外地坪以下埋设的基础体积为22.23m³求该基础挖地槽、回填土的工程量(Ⅲ类干土)解:h = 2.5 — 0.2 = 2.3 m > 1.5 m 所以,要放坡工作面宽度 c = 200 mm 放坡系数 k = 0.33开挖断面上宽度 B = a + 2c + 2kh= 0.7 + 2 * 0.2 + 2 * 0.33 * 2.3= 2.618 m开挖断面下宽度 b = a + 2c = 0.7 + 2 * 0.2 = 1.1 m沟槽断面积 S = (B + b) * h ÷ 2= (2.618+ 1.1)* 2.3÷ 2= 4.2757 m²外墙沟槽长度 = (8 + 6) * 2 =28 m墙沟槽长度 = 6 - (0.24 + 2 * 0.0625 + 2 * 0.2)= 5.235 m挖基槽 V = S * L= 4.2757 * (28 + 5.235)= 142.10 m³回填土 V = 挖沟槽体积–埋设的基础体积= 142.10 – 22.23= 119.87 m³例 2:某建筑物的基础图如下,图中轴线为墙中心线,墙体为普通黏土实心一砖墙,室外地面标高为-0.3m ,求该基础人工挖土的工程量(Ⅲ类干土)解: h =2.5+0.1 – 0.3 = 2.3 m >1.5 m 放坡k = 0.33 c = 300 mm(1) 基坑挖土计算J—1 开挖断面上底宽 b = a + 2c +2kh= (0.8*2+0.1*2)+2 * 0.3 + 2* 0.33 *2.3 = 3.918m 开挖断面下底宽 B= a + 2c=1.8+ 2*0.3 = 2.4 mJ—1 基坑挖土V = h/6[AB+(A+a)(B+b)+ab]=h/6= 2.3/6[3.918²+(3.918+2.4)²+2.4²]= 23.394 m³J—2 开挖断面上底宽 b = a + 2c +2kh=(1.05*2+0.1*2)+2*0.33*2.3 = 4.418 m开挖断面下底宽 B= a + 2c = 2.3+2*0.3 =2.9 m J—2 基坑挖土V = h/6[AB+(A+a)(B+b)+ab]=h/6= 2.3/6[4.418²+(4.418+2.9)²+2.9²]= 31.235 m³基坑挖土V = 4V +2V =4*23.394+2*31.235= 156.05 m³(2) 沟槽挖土计算开挖断面上底宽 b = a + 2c +2kh=0.7+2*0.3 +2*0.33*(2.5 – 0.3)=2.752m开挖断面下底宽 B= a + 2c = 0.7+2*0.3 =1.3 m沟槽长度 = 2*(8 – 2.2 –2.7)+2*(6 – 2*1.18)+(6-2*1.43)= 16.62 m沟槽挖土V = (2.752+1.3)*2.2* ½ * 16.62 = 74.08 m³答:该基础挖基坑土156.05 m³ ; 挖沟槽土74.08 m³ .第二节打桩及基础垫层工程1、了解本节容—分打桩及基础垫层两个部分,共122个子目。

施工坐标换算公式表

施工坐标换算公式表

施工坐标换算公式表施工坐标换算是建筑施工中常用的一项计算工作,它用于将地理坐标系统中的经纬度转换为平面坐标系统中的东北坐标。

施工坐标换算公式表提供了一系列公式,用于在施工过程中准确地进行坐标换算,方便工程师和施工人员进行测量和定位。

1. 大地坐标转平面坐标在施工中,通常使用大地坐标系统进行测量和定位。

然而,为了方便施工人员进行实际操作,需要将大地坐标转换为平面坐标。

这个转换过程可以通过以下公式实现:已知:大地坐标(纬度,经度) = (lat, lon)基准点经度 = lon0X轴上的值 = X0Y轴上的值 = Y0计算:Δlon = lon - lon0Δlat = lat - lat0X = X0 + Δlat * KM_per_latY = Y0 + Δlon * KM_per_lon其中,KM_per_lat和KM_per_lon是单位经纬度对应的实际距离。

2. 平面坐标转大地坐标在施工过程中,有时需要将平面坐标转换为大地坐标。

这个转换过程可以通过以下公式实现:已知:平面坐标(X,Y) = (X, Y)基准点经度 = lon0X轴上的值 = X0Y轴上的值 = Y0计算:ΔX = X - X0ΔY = Y - Y0lat = lat0 + ΔX / KM_per_latlon = lon0 + ΔY / KM_per_lon3. 坐标旋转有时候,在施工过程中,需要将坐标系进行旋转,以适应不同的要求。

下面的公式可以实现这个功能:已知:平面坐标(X,Y) = (X, Y)旋转角度= θ计算:X_rotated = X * cos(θ) - Y * sin(θ)Y_rotated = X * sin(θ) + Y * cos(θ)4. 建筑工程中的应用施工坐标换算公式表在建筑工程中有着广泛的应用。

它可以在土地测量、地基处理、结构施工以及水电安装等各个阶段中起到重要的作用。

•土地测量:通过施工坐标换算,工程师可以准确地测量和标志土地边界、地块面积等信息,为后续施工提供基础数据。

建筑施工中常用计量单位换算

建筑施工中常用计量单位换算

建筑施工中常用计量单位换算常用计量单位换算1、长度单位换算英寸的分数、小数习惯称呼与毫米对照英寸的分数、小数习惯称呼与毫米对照见表1-1。

英寸的分数、小数习惯称呼与毫米对照表表1-1公制与市制、英美制长度单位换算公制与市制、英美制长度单位换算见表1-2。

第1 页共41 页公制与市制、英美制长度单位换算表表1-2第2 页共41 页2、面积单位换算1.公制与市制、英美制面积单位换算表(见表2-1)公制与市制、英美制面积单位换算表表2-1第3 页共41 页2.公制与日制、俄制面积单位换算表(见表2-2)第4 页共41 页第 5 页 共41 页公制与日制、俄制面积单位换算表 表2-23.一些国家地积单位换算表(见表2-3)一些国家地积单位换算表 表2-33、体积、容积单位换算1.公制与市制、英美制体积和容积单位换算表(见表3-1)公制与市制、英美制体积和容积单位换算表表3-1第6 页共41 页2.公制与日制、俄制体积和容积单位换算表(见表3-2)公制与日制、俄制体积和容积单位换算表表3-2第7 页共41 页4、重量(质量)单位换算1.公制与市制、英美制重量单位换算表(见表4-1)公制与市制、英美制重量单位换算表表4-1第8 页共41 页2.单位长度的重量换算表(见表4-2)单位长度的重量换算表表4-2第9 页共41 页3.单位体积、容积的重量换算表(见表4-3)单位体积容积的重量换算表表4-3第10 页共41 页4.公斤与磅换算表(见表4-4)公斤与磅换算表表4-45、力、重力单位换算力(牛顿,N)单位换算力的单位换算见表5-1。

力(牛顿,N)单位换算表表5-1注:英吨力也可标注为UK tonf。

压强(帕斯卡,Pa)单位换算1.大气压强单位换算表(见表5-2)大气压强单位换算表表5-2注:1atm是指在零度时,密度为13.5951g/cm3和重力加速度为980.665cm/s2,高度为760mmHg在海平面上所产生的压力。

建筑施工手册第四版建筑施工手册第四版第四版

建筑施工手册第四版建筑施工手册第四版第四版

建筑施工手册(第四版建筑施工手册第四版) 第四版目录第一册11-1 常用符号和代号1-1-1 常用字母1-1-2 常用符号1-1-2-1 数学符号1-1-2-2 法定计量单位符号1-1-2-3文字表量符号1-1-2-4 化学元素符号1-1-2-5 常用构件代号1-1-2-6 塑料、树脂名称缩写代号1-1-2-7 常用增塑剂名称缩写代号1-1-2-8 建筑施工常用国家标准编号1-1-2-9 部分国家的国家标准代号1-1-2-10 钢材涂色标记1-1-2-11 钢筋符号1-1-2-12 建材、设备的规格型号表示法1-1-2-13 钢铁、阀门、润滑油的产品代号1-1-2-14 常用架空绞线的型号及用途施工常用数据11 2 2 3 5 8 8 9 10 10 13 14 15 15 16 191-2 常用计量单位换算1-2-1 长度单位换算1-2-1-1 公制与市制、英美长度单位换算1-2-1-2 英寸的分数、小数习惯称呼与毫米对照1-2-2 面积单位换算1919 19 21 211-2-3 体积、容积单位换算1-2-4 重量(质量)单位换算1-2-5 力、重力单位换算1-2-5-1 力(牛顿,N)单位换算1-2-5-2 压强(帕斯卡,Pa)单位换算1-2-5-3 力矩(弯矩、扭矩、力偶矩、转矩)单位换算1-2-5-4 习用非法定计量单位与法定计量单位换算1-2-6 功率单位换算1-2-7 速度单位换算1-2-8 流量单位换算1-2-8-1 体积流量单位换算1-2-8-2 质量流量单位换算1-2-9 热及热工单位换算1-2-9-1 温度单位换算1-2-9-2 各种温度的绝对零度、水冰点和水沸点温度值1-2-9-3 导热系数单位换算1-2-9-4 传热系数单位换算1-2-9-5热阻单位换算1-2-9-6 比热容(比热)单位换算1-2-9-7 功、能、热单位换算1-2-9-8 水的温度和压力换算1-2-9-9 水的温度和汽化热换算1-2-9-10 热负荷单位换算1-2-10 电及磁单位换算1-2-10-1 电流单位换算1-2-10-2 电压单位换算1-2-10-3 电阻单位换算1-2-10-4电荷量单位换算1-2-10-5 电容单位换算1-2-11 声单位换算1-2-12 粘度单位换算1-2-12-1 动力粘度单位换算1-2-12-2 运动粘度单位换算21 21 27 27 28 30 31 34 36 36 36 37 37 37 37 37 38 39 40 41 43 43 44 44 44 44 44 44 45 4545 45 461-2-13 硬度换算1-2-14 标准筛常用网号、目数对照1-2-15 pH 值参考表1-2-16 角度与弧度互换表1-2-17 弧度与角度互换表1-2-18 斜度与角度变换表46 49 49 50 50 511-3 常用求面积、体积公式常用求面积、1-3-1 平面图形面积1-3-2 多面体的体积和表面积1-3-3 物料堆体积计算1-3-4 壳体表面积、侧面积计算1-3-4-1 圆球形薄壳1-3-4-2 椭圆抛物面扁壳1-3-4-3 椭圆抛物面扁壳系数计算1-3-4-4 圆抛物面扁壳1-3-4-5 单、双曲拱展开面积5151 54 57 57 57 59 60 61 621-4 常用建筑材料及数值1-4-1 材料基本性质、常用名称及符号1-4-2 常用材料和构件的自重1-4-3 石油产品体积、重量换算1-4-4 液体平均相对密度及容量、重量换算1-4-5 圆钉、木螺钉直径号数及尺寸关系1-4-6 圆钉直径与英制长度关系1-4-7 圆钉英制规格1-4-8 薄钢板习用号数的厚塑料硬板1-4-9-3 塑料软管1-4-9-2 塑料硬管1-4-9-1 板材规格及重量塑料管材、1-4-9 度.6262 64 73 73 74 74 75 75 76 76 76 761-5 气象、地质、地震气象、地质、1-5-1 气象77771-5-1-1 风级表1-5-1-2 降雨等级1-5-1-3 我国主要城市气象参数1-5-1-4 我国主要城镇采暖期度日数1-5-1-5 世界主要城市气象参数1-5-2 地质年代表1-5-3 地展1-5-3-1 地展展级1-5-3-2 地震烈度1-5-3-3 几种地震烈度表的换算77 77 78 81 83 85 85 85 86 881-6 我国环境保护标准1-6-1 空气污染1-6-1-1 标准大气的成分1-6-1-2 大气环境质量标准1-6-1-3 空气污染物三级标准浓度限值1-6-1-4 中国居住区大气中有害物质最高容许浓度1-6-1-5 大气中污染物浓度的表示方法1-6-1-6 中国民用建筑工程室内环境污染控制标准1-6-2 噪声1-6-2-1城市区域环境噪声标准1-6-2-2 新建、扩建、改建企业噪声标准1-6-2-3 工业企业厂区内各类地点噪声标准1-6-2-4 现有企业噪声标准1-6-2-5 建筑现场主要施工机械噪声限值1-6-2-6 中国机动车辆噪声标准1-6-2-7 国外听力保护的噪声允许标准1-6-2-8 国外环境噪声标准1-6-2-9 国外职业噪声标准1-6-3 水污染1-6-3-1 排水水质标准1-6-3-2 地面水水质卫生要求1-6-3-3 地面水中有害物质的最高容许浓度8989 89 89 89 90 91 91 94 94 95 95 96 96 96 97 97 98 99 99 100 1001-6-3-4 水消毒处理方法1012常用结构计算102102 1082-1 荷载与结构静力计算表2-1-1 荷载2-1-2 结构静力计算表2-2 建筑地基基础计算2-2-1 地基基础计算用表2-2-2 地基及基础计算2-2-2-1 基础埋置深度2-2-2-2 地基计算2-2-2-3 基础计算148148 152 152 153 1542-3 混凝土结构计算2-3-1 混凝土结构基本计算规定2-3-2 混凝土结构计算用表2-3-3 混凝土结构计算公式156156 158 1652-4 砌体结构计算2-4-1 砌体结构的计算用表2-4-2 砌体结构计算公式171171 177钢结构计算2-52-5-1 钢结构计算用表2-5-2 钢结构计算公式2-5-3 钢管结构计算2-5-4 钢与混凝土组合梁计算180180 189 195 1972-6 木结构计算2-6-1 木结构计算用表2-6-2 木结构计算公式200200 20633-1 材料试验材料试验与结构检验209209 234 234 234 234 235 236 251 252 257 259 259 259 264 266 270 270 270 2713-1-1 材料试验项目及检验规则3-1-2 试样(件)的制备3-1-2-1 样品的缩分3-1-2-2岩石抗压强度试件3-1-2-3 混凝土试件3-1-2-4 建筑砂浆试件的制备3-1-2-5 钢材试件3-1-2-6 建筑用轻钢龙骨试样3-1-2-7 木材试样3-1-2-8 耐火材料试件3-1-2-9 硬聚抓乙烯管材试样 4 3-1-3 试验方法3-1-3-1 材料试验的非标准方法3-1-3-2 混凝土的现场检测3-1-3-3 土工密度试验3-1-3-4 碎石土野外鉴别3-1-4 混凝土试块强度、砂浆试块强度的评定方法3-1-4-1 混凝土试块强度统计评定3-1-4-2 砌筑砂浆试块强度的验收与评定3-2 结构性能检验3-2-1 预制构件3-2-2 地基结构性能检验3-2-2-1 浅层平板载荷试验要点3-2-2-2 深层平板载荷试验要点3-2-2-3 岩基载荷试验要点3-2-2-4 岩石锚杆抗拔试验要点3-2-2-5土层锚杆试验要点272272 275 275 275 276 277 2773-2-2-6 单桩竖向静载荷试验要点3-2-2-7 岩石单轴抗压强度试验要点278 2793-3 对现场型试验室的要求3-3-1 试验环境3-3-2 所需设备及工具3-3-3 资料管理280280 280 2803-4 试验管理程序28144-1 施工测量的基本工作4-1-1 基本原则4-1-2 距离测量4-1-2-1 普通量距4-1-2-2 精密量距施工测量283283 283 283 284 284 290 291 291 291 293 293 294 294 295 295 295 2964-1-2-3 精密量距的几项改正数4-1-3 己知角度的测设4-1-4 建筑物细部点的平面位置的测设4-1-4-1 直角坐标法4-1-4-2 极坐标法4-1-4-3 角度前方交会法4-1-4-4 方向线交会法4-1-4-5 距离交会法4-1-4-6 正倒镜投点法4-1-5 建筑物细部点高程位置的测设4-1-5-1 地面上点的高程测设4-1-5-2 高程传递4-1-6 倾斜线的测设施工测量控制网的建立4-24-2-1 坐标系统及坐标换算4-2-1-1 坐标系统4-2-1-2 坐标换算4-2-2 建筑方格网和主轴线设计4-2-2-1 建筑方格网设计4-2-2-2 主轴线设计4-2-3 主轴线的测设4-2-3-1 主轴线点初步位置的测定方法及实地标定4-2-3-2 主轴线点精确位置的测定和主轴线方向调整4-2-3-3 主轴线长度的精密丈量及主轴线点坐标的确定4-2-3-4 短轴线的测设4-2-3-5轴线的加密4-2-3-6 注意事项4-2-4 建筑方格网的测设4-2-4-1 建筑方格网的测设方法4-2-4-2 建筑方格网的加密和最后检查4-2-4-3 水平角观测方法及技术要求4-2-4-4 边长测量方法及技术要求4-2-4-5 方格网平差计算4-2-5 用小三角测量法建立施工平面控制网4-2-5-1 小三角测量等级与三角网的布设4-2-5-2 小三角测量的步骤4-2-6 用导线测量法建立施工平面控制网4-2-6-1 导线测量的等级与导线网的布设4-2-6-2 导线测量的步骤4-2-6-3 导线法与轴线法联合测设施工控制网4-2-7 圆弧平面图形的施工测量4-2-7-1 圆弧形平面曲线的数学方程式4-2-7-2 圆弧形平面曲线图形的现场施工放线4-2-7-3 圆弧形楼梯的施工放线4-2-8 高程控制测量297297 297 297 298 298 299 300 300 300 301 301 302 393 303 303 304 305 306 307 311 311312 313 313 313 314 314 315 320 351 3594-2-8-1 厂区高程控制测量的一般规定4-2-8-2 三、四等水准测量的要求和方法4-2-8-3水准网的平差计算4-2-9 标桩的埋设4-2-9-1 平面控制点标桩4-2-9-2 水准点标桩359 359 361 363 363 3644-3 单层排架钢架建筑的施工测量4-3-1 厂房控制网的建立4-3-1-1 厂房控制网的建立方法4-3-1-2 厂房扩建与改建时的控制测量4-3-2 厂房基础施工测量4-3-2-1 混凝土杯形基础施工测量4-3-2-2 钢柱基础施工测量4-3-2-3 混凝土柱子基础及柱身、平台施工测量4-3-2-4 设备基础施工测量4-3-2-5基础施工与竣工测量的允许偏差4-3-3 厂房结构安装测量4-3-3-1 柱子安装测量4-3-3-2吊车梁安装测量4-3-3-3 吊车轨道安装测量4-3-4 管道工程施工测量4-3-4-1 管道工程测量的准备工作4-3-4-2 管道中线定位及高程控制测量4-3-4-3 管道中线与纵横断面测量4-3-4-4 地下管线施工测量4-3-4-5 架空管线施工测量4-3-4-6 管线竣工测量及竣工图编绘4-3-5 机械设备安装测量4-3-5-1 安装基准线和基准点的确定4-3-5-2 平面安装基准线的设置形式4-3-5-3 中心线与副线的检查4-3-5-4 设备安装期间设备标高基准点设置与沉降观测365365 365 366 367 367 368 369 370 373 374 374 375 375 377 377 377 377 378 380 380 380380 381 382 3824-4 多层房屋的施工测量4-4-1 多层建筑主轴线的测设4-4-2 房屋定位测量4-4-3 房屋基础施工测量4-4-4 墙身皮数杆的设置4-4-5 多层建筑物施工测量382382 384 385 385 3864-5 高层建筑施工测量4-5-1 高层建筑施工测量的特点及基本要求4-5-1-1 高层建筑施工测量的特点4-5-1-2高层建筑施工测量的基本准则4-5-2 建立施工控制图4-5-2-1 平面控制4-5-2-2 高程控制4-5-3 建(构)筑物主要轴线的定位及标定4-5-3-1 桩位放样4-5-3-2 建筑物基坑与基础的测定4-5-3-3 建筑物基础上的平面与高程控制4-5-4 高层建筑中的竖向测量4-5-4-1 激光铅垂仪法4-5-4-2 天顶垂准测量(仰视法)4-5-4-3 天底垂准测量(俯视法)4-5-5 上海金施工特点和4-5-5-3 建筑施工对测量精度要求4-5-5-2 概述4-5-5-1 茂大厦施工测量实例测量难度4-5-5-4 施工平面(垂直)控制网的建立4-5-5-5 垂准测量方法和要求4-5-5-6 水准测量和塔身高程控制测量4-5-5-7 塔楼钢结构安装测量4-5-5-8 主楼沉降观测4-5-5-9结构各阶段完工线(点)测量成果386386 386 387 387 387 391 391 391 392 392 394 394 395 396 397 397 397 397 398 400 402404 406 4084-6 建筑物沉降与变形观测4-6-1 沉降观测水准点的测设4-6-1-1 水准点的布设4-6-1-2 水准点的形式与埋设4-6-1-3 沉降观测水准点高程的测定4-6-1-4 观测点的布置和要求4-6-1-5 观测点的形式与埋设4-6-2 建筑物的沉降观测4-6-2-1 沉降观测的方法和一般规定4-6-2-2 沉桩过程中的变形观测4-6-2-3 各施工阶段中的变形观测4-6-2-4 建筑物全部竣工后的沉降变形观测4-6-2-5 沉降观测的精度及成果整理4-6-3 沉降观测中常遇到的问题及其处理4-6-3-1 曲线在首次观测后即发生回升现象4-6-3-2 曲线在中间某点突然回升4-6-3-3 曲线自某点起渐渐回升4-6-3-4 曲线的波浪起伏现象4-6-3-5 曲线中断现象4-6-4 建筑物变形与裂缝观测4-6-4-1 倾斜观测4-6-4-2 裂缝观测4-6-4-3 位移观测4-6-4-4 用三角高程测量法测定建筑物的沉降变形4-6-4-5 用基准线法测定建筑物的水平位移4-6-4-6 用前方交会法测定建筑物的水平位移4-6-4-7 用后方交会法测定建筑物的水平位移412412 412 413 413 413 413 415 415 417 421 422 423 423 423 424 424 424 424 424 424 425426 426 428 429 4314-7 特殊工程的施工测量4-7-1 钢结构工程中的施工测量4-7-2 电视塔施工中的施工测量4-7-3 上海电视塔(东方明珠)施工测量实例434434 435 4364-8 竣工总平面图的编绘4-8-1 编绘竣工总平面图的意义4-8-2 编绘竣工总平面图的方法和步骤4-8-2-1 绘制前准备4-8-2-2 竣工总平面图的编绘4-8-3 编绘竣工总平面图时的现场实测工作4-8-4 竣工总平面图最终绘制4-8-4-1 分类竣工总平面图的编绘4-8-4-2 综合竣工总平面图4-8-4-3随工程的竣工相继进行编绘4-8-4-4 竣工总平面图的图面内容和图例4-8-4-5 竣工总平面图的附件444444 445 445 445 446 446 446 446 446 446 4474-9 测量仪器的检验和校正4-9-1 经纬仪的检验和校正4-9-1-1 经纬仪应满足的条件4-9-1-2 经纬仪的检验与校正4-9-1-3 激光经纬仪的构造4-9-1-4 激光经纬仪的操作方法4-9-1-5 激光经纬仪的特点和应用4-9-2 水准仪的检验与校正4-9-2-1 普通水准仪的检验与校正4-9-2-2 精密水准仪的检验与校正4-9-2-3 激光水准仪的构造4-9-2-4 激光水准仪的操作方法4-9-2-5 激光水准仪的用途4-9-3 钢尺的检定4-9-3-1 钢尺检定的方法4-9-3-2 尺方程式及其简化4-9-3-3 标准基线的建立4-9-3-4 钢尺使用时注意事项4-9-4 光电测距仪447447 447 447 449 450 450 451 451 453 454 454 454 455 455 456 456 456 4574-9-4-1 光电测距仪的概况4-9-4-2 光电测距仪的构造4-9-4-3 光电测距仪的用途主要参考文献光电测距仪的检验与校正4-9-4-4457 457 457 457 4595脚手架工程和垂直运输设施460460 460 461 464 468 471 471 474 475 479 479 484 495 5005-1 脚手架工程技术、安全管理和设计计算脚手架工程技术、5-1-1 脚手架工程技术和安全管理5-1-1-1 脚手架的分类5-1-1-2 脚手架工程的常用术语5-1-1-3 脚手架工程的技术要求5-1-1-4 脚手架工程的安全管理工作5-1-2 脚手架构架与设置和使用要求的一般规定5-1-2-1 脚手架构架和设置要求的一般规定5-1-2-2 脚手架杆配件的一般规定5-1-2-3 脚手架搭设、使用和拆除的一般规定5-1-3 脚手架设计和计算的一般方法5-1-3-1 脚手架设计计算的统一规定5-1-3-2 脚手架的荷载计算5-1-3-3 脚手架的整体稳定性计算5-1-3-4 单肢杆件的稳定性计算5-1-3-5 水平杆件、脚手板、扣件抗滑、立杆底座和地基承载力的验算504 5-1-3-6 脚手架挑支构造和设施的计算5065-2 常用落地式脚手架的设置、构造和设计常用落地式脚手架的设置、5-2-1 扣件式钢管脚手架5-2-1-1 构架材料的技术要求5-2-1-2 构架的形式、特点和构造要求5-2-1-3 设计计算及常用资料5-2-2 碗扣式钢管脚手架519519 520 525 538 5565-2-2-1 性能特点、杆配件和承载能力5-2-2-2 双排外脚手架5-2-2-3 直线和曲线单排外脚手架5-2-3 门(框组)式钢管脚手架5-2-3-1 构造情况和主要部件5-2-3-2 搭设技术要求和注意事项5-2-3-3 主要应用形式和材料用量5-2-3-4 设计计算及常用资料556 569 577 579 579 587 590 5925-3 脚手架结构模板支撑架的构造和设计5-3-1 脚手架结构模板支撑架的类别和一般构造5-3-1-1 脚手架结构模板支撑架的类别和构造要求5-3-1-2 脚手架结构模板支撑架的一般构造5-3-2 脚手架结构模板支撑架的设计计算5-3-2-1 脚手架结构模板支撑架的设计计算要求5-3-2-2 扣件式钢管梁板模板支撑架的稳定性计算5-3-2-3 碗扣式钢管模板支撑架的设计计算5-3-2-4 门式钢管模板支撑架的设计计算598598 603 603 608 608 609 614 6195-4 常用非落地式脚手架的设置和使用5-4-1 附着升降脚手架的设置和使用5-4-1-1 附着升降脚手架的类别和基本组成5-4-1-2 附着升降脚手架的安全规定和注意事项5-4-2 吊篮5-4-2-1 吊篮的类别和基本构造5-4-2-2 吊篮设计、制作和使用的安全要求619619 620 628 634 634 6415-5 垂直运输设施5-5-1 垂直运输设施的设置要求5-5-1-1 垂直运输设施的分类5-5-1-2 国内外塔式起重机产品的情况与使用选择5-5-1-3 垂直运输设施的设置要求5-5-2 井字架和龙门架5-5-2-1扣件式钢管井架643643 643 645 655 657 657施工5-5-3 吊盘安全装置5-5-2-4 龙门架5-5-2-3 型钢井架和无缆风高层井架5-5-2-2升降机(建筑施工电梯)5-5-3-1 施工升降机的分类、性能和架设高度5-5-3-2 施工升降机的安全装置5-5-3-3 施工升降机的使用注意事项主要参考文献661 663 666 672 672 676 677 67866-1 土方工程6-1-1 土的基本性质土方与基坑工程680680 680 681 681 684 684 684 685 685 686 686 687 688 688 688 690 690 692 6956-1-1-1 土的基本物理性质指标6-1-1-2 粘性土、砂土的性质指标6-1-1-3 土的力学性质指标6-1-2 土的基本分类6-1-2-1 岩石6-1-2-2 碎石土6-1-2-3 砂土6-1-2-4 粘性土6-1-3 土的工程分类与性质6-1-3-1 土的工程分类6-1-3-2 土的工程性质6-1-4 土的现场鉴别方法6-1-4-1 碎石土的现场鉴别6-1-4-2 粘性土等的现场鉴别6-1-5 特殊土6-1-5-1湿陷性黄土6-1-5-2 膨胀土6-1-5-3 软土6-1-5-4 盐演土6-1-5-5 冻土6-1-6 工程场地平整6-1-6-1 场地平整的程序6-1-6-2 场地平整的土方量计算6-1-7 土方开挖6-1-7-1 土方施工准备工作6-1-7-2 开挖的一般要求6-1-7-3 浅基坑、槽和管沟开挖6-1-7-4 浅基坑、槽和管沟的支撑方法6-1-7-5 浅基坑、槽和管沟支撑的计算6-1-7-6 土方开挖和支撑施工注意事项6-1-7-7 基坑边坡保护6-1-7-8土方开挖施工中的质量控制要点6-1-8 土方机械化施工6-1-8-1 土方机械的选择6-1-8-2常用土方机械6-1-8-3 土方机械基本作业方法6-1-8-4 土方机械施工要点6-1-9 土方回填6-1-9-1 土料要求与含水量控制6-1-9-2 基底处理6-1-9-3 填方边坡6-1-9-4 人工填土方法6-1-9-5 机械填土方法6-1-10 填土的压实6-1-10-1 压实的一般要求6-1-10-2 压实机具的选择6-1-10-3 填土压(夯)实方法6-1-10-4 质量控制与检验6-1-11 土方工程特殊问题的处理6-1-11-1 滑坡与塌方的处理6-1-11-2 冲沟、土洞、故河道、古湖泊的处理696 699 702 702 703 716 716 717 719 720 723 726 726 727 729 729 730 733 741 742 742743 744 744 745 745 745 746 748 749 750 750 7526-1-11-3 橡皮土处理6-1-11-4 流砂处理6-1-12 土方开挖与回填安全技术措施753 754 7546-2 基坑工程6-2-1 基坑工程的内容6-2-2 基坑工程的设计原则与基坑安全等级6-2-2-1 基坑支护结构的极限状态6-2-2-2 基坑支护结构的安全等级6-2-3 基坑工程勘察6-2-3-1 岩土勘察6-2-3-2 周围环境勘察6-2-3-3 施工工程的地下结构设计资料调查6-2-4 支护结构的类型和造型6-2-4-1 支护结构的类型和组成6-2-4-2 支护结构的选型6-2-5 荷载与抗力计算6-2-5-1 水平荷载标准值6-2-5-2 水平抗力标准值6-2-6 支护结构计算6-2-6-1 排桩与地下连续墙计算6-2-6-2 水泥土墙计算6-2-6-3 土钉墙计算6-2-6-4 逆作拱墙计算6-2-6-5 逆作法计算要点6-2-6-6 内支撑体系计算要点6-2-6-7 土锚杆(土锚)计算6-2-7 支护结构施工6-2-7-1 钢板桩施工6-2-7-2 水泥土墙施工6-2-7-3 地下连续墙施工6-2-7-4 逆作(筑)法施工6-2-7-5 土钉墙施工755755 756 756 756 757 757 759 760 761 761 761 770 770 772 772 772 784 793 800 801 805808 815 815 823 837 867 8796-2-7-6 内支撑体系施工6-2-7-7 锚杆施工6-2-8 地下水控制6-2-8-1 地下水控制方法选择6-2-8-2 基坑涌水量计算6-2-8-3 集水明排法6-2-8-4 降水6-2-8-5 截水6-2-8-6 降中心岛(墩)6-2-9-2 放坡挖土6-2-9-1 深基坑土方开挖6-2-9 水与排水施工质量检验标准.式挖土6-2-9-3 盆式挖土机6-2-9-4 深基坑土方开挖的注意事项6-2-9-5 土方开挖阶段的应急措施,6-2-10 基坑工程现场施工设施6-2-11 基坑工程监测6-2-11-1 支护结构监测6-2-11-2 周围环境监测6-2-11-3 监测方案编制6-2-12 沉井施工6-2-12-1 沉井类型6-2-12-2 沉井制作与下沉6-2-12-3 沉井下沉施工常遇问题和预防处理方法6-2-12-4 沉井的质量检验标准主要参考文献889 892 901 901 901 905 908 919 919 919 920 924 926 926 927 930 936 936 940 945 945945 945 955 957 95877-1 地基处理7-1-1 换填地基地基处理与桩基工程9599597-1-1-1 灰土地基7-1-1-2 砂和砂石地基7-1-1-3 粉煤灰地基7-1-2 夯实地基7-1-2-1重锤夯实地基7-1-2-2 强夯地基7-1-3 挤密桩地基7-1-3-1 灰土桩地基7-1-3-2 砂石桩地基7-1-3-3 水泥粉煤灰碎石桩地基7-1-3-4 夯实水泥土复合地基7-1-4 深层密实地基7-1-4-1 振冲地基7-1-4-2 水泥土搅拌桩地基7-1-5 高压喷射注浆地荃7-1-5-1 旋喷注浆桩地基7-1-6 注浆地基7-1-6-1 水泥注浆地基7-1-6-2 硅化注浆地基7-1-7 预压地基7-1-7-1 砂井堆载预压地基7-1-7-2 袋装砂井堆载预压地基7-1-7-3 塑料排水带堆载预压地基7-1-7-4 真空预压地基7-1-8 土工合成材料地基7-1-8-1 土工织物地基7-1-8-2 加劲土地基7-1-9 局部地基处理7-1-9-1 松土坑、古墓、坑穴7-1-9-2 土井、砖井、废矿井7-1-9-3软硬地基959 961 965 967 967 968 975 975 977 980 983 984 984 988 993 993 999 999 1001 10051005 1007 1009 1014 1016 1016 1019 1022 1022 1024 10267-2 桩基工程7-2-1 桩的分类7-2-2 桩型与工艺的选择7-2-3 桩基施工机械设备的选用7-2-3-1 桩锤的选用7-2-3-2 常用桩锤的技术性能7-2-3-3 桩架选用7-2-3-4 常用灌筑桩钻孔机械7-2-4 打(沉)入式预制桩施工7-2-4-1 桩的制作、运输和堆放7-2-4-2 打(沉)桩方法7-2-4-3 特殊打(沉)桩方法7-2-4-4 打(沉)桩常遇问题及预防处理方法7-2-4-5 打(沉)桩对周围环境的影响及预防措施7-2-5 静力压桩施工7-2-5-1 机械静压桩施工7-2-5-2 锚杆静压桩施工7-2-6 先张预应力管桩施工7-2-6-1 桩规格与适用条件7-2-6-2 打(沉)桩工艺方法要点7-2-7 混凝土灌筑桩7-2-7-1 冲击钻成孔灌筑桩7-2-7-2 回转钻成孔灌筑桩7-2-7-3潜水电钻成孔灌筑桩7-2-7-4 钻孔压浆灌筑桩7-2-7-5 挤扩多分支承力盘与多支盘灌筑桩7-2-7-6 振动沉管灌筑桩7-2-7-7 锤击沉管灌筑桩7-2-7-8 套管夯扩灌筑桩7-2-7-9 人工挖孔和挖孔扩底灌筑桩7-2-7-10 质量要求及验收7-2-8 钢桩10271027 1027 1030 1030 1031 1034 1038 1040 1040 1041 1047 1051 1053 1054 1054 10591063 1063 1063 1068 1068 1072 1075 1078 1080 1086 1090 1090 1093 1099 1101 7-2-8-1 钢管桩7-2-8-2H 型钢桩7-2-9 桩的检测7-2-9-1 静载试验法7-2-9-2 动测法7-2-10 桩基承载力评定1101 1110 1113 1113 1117 11267-2-10-1 按土的物理指标与承载力参数之间的经验关系确定单桩的承载力11267-2-10-2 按单桩的静载试验确定承载力7-2-10-3 按桩的抗拔试验确定抗拔承载力7-2-10-4主要参考文打(沉)桩施工的安全技术措施7-2-11 按桩的水平荷载试验确定水平承载力献1129 1130 1131 1132 1134第二册88-1 组合式模板8-1-1 55 型组合钢模板8-1-1-1 部件组成8-1-1-2 施工设计8-1-1-3 模板工程的施工及验收8-1-1-4 模板的运输、维修和保管8-1-2 中型组合钢模板8-1-2-1 组成8-1-2-2 特点8-1-2-3 施工工艺8-1-3 钢框木(竹)胶合板模板8-1-3-1 75 系列钢框胶合板模板8-1-3-2 55 型和78 型钢框胶合板模板8-1-3-3 早拆体系钢框胶合板模板模板工程11 1 12 14 22 22 23 27 27 27 27 31 368-2 工具式模板8-2-1 大模板8-2-1-1 大模板构造8-2-1-2 大模板设计和配制8-2-1-3 施工要点及注意事项8-2-2 滑动模板8-2-3 爬升模板8-2-3-1 模板与爬架互爬8-2-3-2 新型导轨式液压爬升模板8-2-3-3 模板与模板互爬8-2-3-4 爬架与爬架互爬8-2-3-5 国内320m 以上超高层建筑爬模施工实例8-2-4 飞模8-2-4-1 常用的几种飞模8-2-4-2 升降、行走和吊运工具8-2-4-3 飞模的选用和设计布置原则8-2-4-4 施工工艺8-2-4-5 施工质量与安全要求8-2-5模壳8-2-5-1 模壳的种类、特点及质量要求8-2-5-2 支撑系统8-2-5-3 施工工艺8-2-6 柱模8-2-6-1 玻璃钢圆柱模板8-2-6-2 圆柱钢模8-2-6-3 无柱箍可变截面钢柱模5151 52 61 63 66 66 67 74 78 81 82 87 88 97 100 101 108 109 110 113 114 115 115 118 1198-3 永久性模板8-3-1 压型钢板模板8-3-1-1 种类、规格和使用原则8-3-1-2 压型钢板模板的安装8-3-2 混凝土薄板模板120120 120 122 1258-3-2-1 品种、抗剪构造和规格8-3-2-2 薄板制作、运输和堆放8-3-2-3 安装工艺125 128 1318-4 胶合板模板8-4-1 散支散拆胶合板模板8-4-1-1 木胶合板模板8-4-1-2 竹胶合板模板8-4-1-3 施工工艺8-4-2 胶合板模板参考资料135135 136 139 140 1468-5 脱模剂8-5-1 脱模剂的种类和配制8-5-2 使用注意事项146146 1478-6 现浇混凝土结构模板的设计8-6-1 模板设计的内容和原则8-6-1-1 设计的内容8-6-1-2 设计的主要原则8-6-2 模板结构设计的基本内容8-6-2-1 荷载及荷载组合8-6-2-2 模板结构的挠度要求8-6-2-3 材料及性能8-6-2-4 设计计算公式8-6-3 模板结构设计示例8-6-3-1 采用组合式钢模板组拼模板结构8-6-3-2 钢大模板的设计8-6-3-3 爬升模板148148 148 148 148 148 151 151 152 156 156 168 1828-7 模板工程施工质量及验收要求8-7-1 基本规定8-7-2 模板安装8-7-2-1 主控项目8-7-2-2 一般项目192192 192 192 1938-7-3 模板拆除8-7-3-1 主控项目8-7-3-2 一般项目主要参考文献195 195 195 19699-1 材料9-1-1 钢筋品种与规格9-1-1-1 热轧钢筋9-1-1-2 余热处理钢筋9-1-1-3 冷轧带肋钢筋9-1-1-4 冷轧扭钢筋9-1-1-5 冷拔螺旋钢筋9-1-2 钢筋性能9-1-2-1 钢筋力学性能9-1-2-2钢筋锚固性能9-1-2-3 钢筋冷弯性能9-1-2-4 钢筋焊接性能9-1-3 钢筋锈蚀与防护9-1-4钢筋质量检验9-1-4-1 检查项目和方法9-1-4-2 热轧钢筋检验9-1-4-3 冷轧带肋钢筋检验9-1-4-4 冷轧扭钢筋检验钢筋工程钢筋工程197197 197 199 199 200 201 202 202 203 203 203 204 204 204 205 205 2069-2 配筋构造9-2-1 一般规定9-2-1-1 混凝土保护层9-2-1-2 钢筋锚固9-2-1-3 钢筋连接9-2-2 板206206 206 207 208 2109-2-2-1 受力钢筋9-2-2-2 分布钢筋9-2-2-3 构造钢筋9-2-2-4 板上开洞9-2-2-5 板柱节点9-2-3 梁9-2-3-1 受力钢筋9-2-3-2 弯起钢筋9-2-3-3 箍筋9-2-3-4 纵向构造钢筋9-2-3-5 附加横向钢筋9-2-4 柱9-2-4-1 纵向受力钢筋9-2-4-2 箍筋9-2-5 剪力墙9-2-6基础9-2-6-1 条形基础9-2-6-2 单独基础9-2-6-3 筏板基础9-2-6-4 箱形基础9-2-7 抗震配筋要求9-2-7-1 一般规定9-2-7-2 框架梁9-2-7-3 框架柱与框支柱9-2-7-4 框架梁柱节点9-2-7-5 剪力墙9-2-8 钢筋焊接网9-2-8-1 钢筋焊接网品种与规格9-2-8-2 钢筋焊接网锚固与搭接9-2-8-3 楼板中的应用9-2-8-4 墙板中的应用9-2-9 预埋件和吊环9-2-9-1 预埋件210 211 211 212 212 212 212 214 214 215 215 216 216 217 218 219 219 219 219 220 220220 220 221 221 222 223 224 225 226 226 227 2279-2-9-2 吊环9-2-10 混凝土结构平法施工图9-2-10-1 一般规定9-2-10-2 梁平法施工图9-2-10-3 柱平法施工图9-2-10-4 剪力墙平法施工图228 229 229 229 231 2319-3 钢筋配料与代换9-3-1 钢筋配料9-3-1-1 钢筋下料长度计算9-3-1-2 钢筋长度计算中的特殊问题9-3-1-3 配料计算的注意事项9-3-1-4 配料计算实例9-3-1-5 配料单与料牌9-3-2 钢筋代换9-3-2-1 代换原则9-3-2-2 等强代换方法9-3-2-3 构件截面的有效高度影响9-3-2-4 代换注意事项9-3-2-5 钢筋代换实例232232 232 233 235 235 237 237 237 237 238 238 2399-4 钢筋加工9-4-1 钢筋除锈9-4-2 钢筋调直9-4-2-1 机具设备9-4-2-2 调直工艺9-4-3 钢筋切断9-4-3-1 机具设备9-4-3-2 切断工艺9-4-4 钢筋弯曲成型9-4-4-1 钢筋弯钩和弯折的有关规弯曲成型工艺9-4-4-3 机具设备9-4-4-2 定240240 240 240 242 242 242 243 244 244 244 2469-4-5 钢筋加工质量检验2489-5 钢筋焊接9-5-1 一般规定9-5-2 钢筋闪光对焊9-5-2-1 对焊设备9-5-2-2 对焊工艺9-5-2-3 对焊参数9-5-2-4 对焊缺陷及消除措施9-5-2-5 对焊接头质量检验9-5-3 钢筋电阻点焊9-5-3-1 点焊设备9-5-3-2 点焊工艺9-5-3-3 点焊参数9-5-3-4 点焊缺陷及消除措施9-5-3-5 钢筋焊接网质量检验9-5-4 钢筋电弧焊9-5-4-1 电弧焊设备和焊条9-5-4-2 帮条焊和搭接焊9-5-4-3 预埋件电弧焊9-5-4-4 剖口焊9-5-4-5 熔槽帮条焊9-5-4-6 电弧焊接头质量检验9-5-5 钢筋电渣压力焊9-5-5-1 焊接设备与焊剂9-5-5-2 焊接工艺与参数9-5-5-3焊接缺陷及消除措施9-5-5-4 电渣压力焊、接头质量检验9-5-6 钢筋气压焊9-5-6-1 焊接设备9-5-6-2 焊接工艺9-5-6-3 焊接缺陷及消除措施9-5-6-4 气压焊接头质量检验248248 250 250 251 252 253 254 255 255 256 257 258 258 259 259 260 261 261 262 262 263263 265 266 266 267 267 268 269 2709-5-7 钢筋埋弧压力焊9-5-7-1 焊接设备9-5-7-2 焊接工艺9-5-7-3 焊接参数9-5-7-4焊接缺陷及消除措施9-5-7-5 埋弧压力焊接头质量检验9-5-8 焊接接头无损检测技术9-5-8-1 超声波检测法9-5-8-2 无损张拉检测270 271 271 271 271 272 273 273 2749-6 钢筋机械连接9-6-1 一般规定9-6-2 钢筋套筒挤压连接9-6-2-1 钢套筒9-6-2-2 挤压设备9-6-2-3挤压工艺9-6-2-4 工艺参数9-6-2-5 异常现象及消除措施9-6-2-6 套筒挤压接头质量检验9-6-3 钢筋锥螺纹套筒连接9-6-3-1 锥螺纹套筒接头尺寸9-6-3-2 机具设备9-6-3-3 锥螺纹套筒的加工与检验9-6-3-4 钢筋锥螺纹的加工与检验9-6-3-5 钢筋锥螺纹连接施工9-6-3-6钢筋锥螺纹接头质量检验9-6-4 钢筋徽粗直螺纹套筒连接9-6-4-1 机具设备9-6-4-2 徽粗直螺纹套筒9-6-4-3 钢筋加工与检验9-6-4-4 现场连接施工9-6-4-5 接头质量检验9-6-5钢筋滚压直螺纹套筒连接274275 276 276 277 278 278 279 280 281 281 282 282 283 284 284 285 286 286 287 288 2882889-6-5-1 滚压直螺纹加工与检验9-6-5-2 滚压直螺纹套筒9-6-5-3 现场连接施工9-6-5-4 接头质量检验289 290 291 2919-7 钢筋安装9-7-1 钢筋现场绑扎9-7-1-1 准备工作9-7-1-2 钢筋绑扎接头9-7-1-3 基础钢筋绑扎9-7-1-4 柱钢筋绑扎9-7-1-5 墙钢筋绑扎9-7-1-6 梁板钢筋绑扎9-7-2 钢筋网与钢筋骨架安装9-7-2-1 绑扎钢筋网与钢筋骨架安装9-7-2-2 钢筋焊接网安装9-7-3 植筋施工9-7-3-1钢筋胶粘剂9-7-3-2 植筋用孔径与孔深9-7-3-3 植筋施工方法9-7-4 钢筋安装质量检验主要参考文献293293 293 294 294 295 295 296 296 296 297 298 298 298 298 300 30110混凝土的组成材料10-110-1-1 水泥10-1-1-1 常用水泥的种类混凝土工程302302 302 303 306 306 30610-1-1-2 常用水泥的选用及各种水泥的适量范围10-1-1-3 水泥的验收与保管10-1-2砂10-1-2-1 砂的技术要求10-1-2-2 砂的验收、运输和堆放10-1-3 石子10-1-3-1 石子的技术要求10-1-3-2 石子的验收、运输和堆放10-1-4 水10-1-5 矿物接合料10-1-5-1 粉煤灰10-1-5-2 磨细矿渣10-1-5-3 沸石粉10-1-5-4 硅灰10-1-5-5 复合及其他矿物接合料10-1-6 混凝土外加剂10-1-6-1 基本规定10-1-6-2 普通减水剂及高效减水剂10-1-6-3 引气剂及引气减水剂10-1-6-4 级凝剂和级凝减水剂10-1-6-5 早强剂及早强减水剂10-1-6-6 防冻剂10-1-6-7 泵送剂10-1-6-8 膨胀剂10-1-6-9 速凝剂10-1-6-10 阻锈剂、着色剂、养护剂、脱模剂10-1-6-11 掺各种外加剂的混凝土性能指标307 308 308 309 310 310 311 312 313 313 313 314 314 315 317 317 319 320 322 323 325325 32810-2 普通混凝土配合比设计和应用10-2-1 普通混凝土配合比设计10-2-1-1 普通混凝土配合比设计步骤10-2-1-2 普通混凝土拌合物的试配和调整10-2-1-3 掺矿物掺合料混凝土配合比设计10-2-2 有特殊要求的混凝土配合比设计10-2-2-1 抗渗混凝土10-2-2-2 抗冻混凝土10-2-2-3 高强混凝土331332 332 335 336 338 338 339 33910-2-2-4 泵送混凝土10-2-3 控制碱骨料反应配合比设计要点10-2-3-1 混凝土最大碱含量10-2-3-2 配合比设计控制要点340 343 343 34410-3 混凝土的拌制10-3-1 常用混凝土搅拌机10-3-1-1 搅拌机分类10-3-1-2 搅拌机主要技术性能10-3-1-3 搅拌机使用注意事项10-3-2 现场混凝土搅拌站10-3-2-1 生产工艺流程10-3-2-2主要设备组成10-3-2-3 搅拌站实例10-3-3 混凝土搅拌施工要点10-3-3-1 搅拌要求10-3-3-2 材料配合比10-3-3-3 搅拌10-3-3-4 泵送混凝土的拌制10-3-3-5 质量要求345345 345 346 346 348 348 348 350 351 351 352 352 353 35310-4 混凝土运输与浇筑,混凝土运输与浇筑,10-4-1 混凝土运输设备10-4-1-1 水平运输设备10-4-1-2 垂直运输设备10-4-1-3 泵送设备及管道10-4-1-4 混凝土布料设备10-4-2 混凝土振动设备10-4-2-1 振动设备分类10-4-2-2 振动器故障、产生原因及排除方法10-4-3 混凝土输送10-4-3-1 输送条件10-4-3-2质量要求353353 353 356 357 363 366 366 367 368 368 36910-4-4 混凝土浇筑10-4-4-1 浇筑施工准备10-4-4-2 浇筑厚度及间歇时间10-4-4-3 浇筑质量要求10-4-5 泵送混凝土的运输与浇筑10-4-5-1 泵送混凝土运输10-4-5-2 泵送混凝土的浇筑10-4-6 混凝土施工缝10-4-6-1 施工缝的设!10-4-6-2 施工缝的处理10-4-6-3 后浇带的设置10-4-7 现浇混凝土结构浇筑10-4-7-1 基础浇筑10-4-7-2 框架浇筑10-4-7-3剪力墙浇筑10-4-7-4 拱壳浇筑10-4-7-5 喷射混凝土浇筑10-4-7-6 现场预制构件浇筑369 369 370 371 371 371 372 375 375 376 377 377 377 380 382 382 383 38410-5 混凝土养护与拆模。

工程清单计量

工程清单计量

计量单位:计量单位有物理计量单位和自然计量单位,①物理计量单位是指以度量表示的长度、面积、体积和重量等单位;②自然计量单位是指以客观存在的自然实体表示的个、套、樘、块、组等单位。

计量单位还有基本计量单位和扩大计量单位,①基本计量单位如m、m2、m3、kg、个等;②扩大计量单位如10m、100m2、1000m3、10个等。

工程量清单一般采用基本计量单位,预算定额常采用扩大计量单位,应用时一定要注意单位换算实物工程量:应该注意的是,工程量≠实物量。

实物量是实际完成的工程数量,而工程量是按照工程量计算规则计算所得的工程数量。

为了简化工程量的计算,在工程量计算规则中,往往对某些零星的实物量作出扣除或不扣除、增加或不增加的规定。

工程量计算力求准确,它是编制工程量清单、确定建筑工程直接费、编制施工组织设计、编制材料供应计划、进行统计工作和实现经济核算的重要依据。

二、工程计量的内容:工程计量是工程量清单编制的主要工作内容之一,同时也是工程计价的基本数据和主要依据。

计量正确与否,直接影响到清单编制的质量和工程造价的正确性。

工程计量包括以下三个方面的内容:(1)工程量清单项目的工程计量清单项目的工程计量是依据《计价规则》中的计算规则,对清单项目确定其工程数量和单位的过程。

是招标文件的组成部分,由招标人或招标代理机构编制。

(2)预算定额项目的工程计量预算定额项目的工程计量是编制施工图预算的基础,也是清单计价模式下综合单价组价的基础。

(主要是企业定额还没有形成,暂且用预算定额充当)(3)建筑面积计算三、工程量计算的依据和步骤1、工程量计算的依据(资料):1)施工图纸及设计说明、标准图集、图纸答疑、设计变更2)施工组织设计或施工方案3)招标文件的商务条款4)《计价规则》、《消耗量定额》中的“工程量计算规则”2、工程量计算的步骤:1)熟悉图纸:工程量计算必须根据招标文件和施工图纸所规定的工程范围和内容计算,既不能漏项,也不能重复。

土建基本数据换算,单位换算

土建基本数据换算,单位换算

12墙一个平方需要64块标准砖18墙一个平方需要96块标准砖24墙一个平方需要128块标准砖37墙一个平方需为192块标准砖49墙一个平方需为256块标准砖计算公式:单位立方米240墙砖用量1/(0.24*0.12*0.6)单位立方米370墙砖用量1/(0.37*0.12*0.6)空心24墙一个平方需要80多块标准砖一个土建工程师应掌握的数据(转)一、普通住宅建筑混凝土用量和用钢量:1、多层砌体住宅:钢筋30KG/m2砼0.3—0.33m3/m22、多层框架钢筋38—42KG/m2砼0.33—0.35m3/m23、小高层11—12层钢筋50—52KG/m2砼0.35m3/m24、高层17—18层钢筋54—60KG/m2砼0.36m3/m25、高层30层H=94米钢筋65—75KG/m2砼0.42—0.47m3/m26、高层酒店式公寓28层H=90米钢筋65—70KG/m2砼0.38—0.42m3/m27、别墅混凝土用量和用钢量介于多层砌体住宅和高层11—12层之间以上数据按抗震7度区规则结构设计二、普通多层住宅楼施工预算经济指标1、室外门窗(不包括单元门、防盗门)面积占建筑面积0.20—0.242、模版面积占建筑面积2.2左右3、室外抹灰面积占建筑面积0.4左右4、室内抹灰面积占建筑面积3.8三、施工功效1、一个抹灰工一天抹灰在35平米2、一个砖工一天砌红砖1000—1800块3、一个砖工一天砌空心砖800—1000块4、瓷砖15平米5、刮大白第一遍300平米/天,第二遍180平米/天,第三遍压光90平米/天四、基础数据1、混凝土重量2500KG/m32、钢筋每延米重量0.00617*d*d3、干砂子重量1500KG/m3,湿砂重量1700KG/m34、石子重量2200KG/m35、一立方米红砖525块左右(分墙厚)6、一立方米空心砖175块左右7、筛一方干净砂需1.3方普通砂一点不同观点:1、一般多层砌体住宅:钢筋25-30KG/m2,其中经济适用房为16--18KG/m2.2、一般多层砌体住宅,室外抹灰面积占建筑面积0.5--0.7。
