铺设HDPE双壁波纹管工程施工方案
hdpe双壁波纹排水管施工方案
hdpe双壁波纹排水管施工方案双壁波纹硬质聚乙烯（HDPE）排水管是一种常用于城市排水系统中的管材。
它具有良好的耐化学腐蚀性和高密度，能有效地抵抗土壤变形以及外部压力。
本文将为您介绍HDPE双壁波纹排水管的施工方案，以保证工程的顺利进行。
1. 施工前准备在进行HDPE双壁波纹排水管施工前，首先需要进行详细而充分的规划和准备工作。
确定施工区域并进行测量，了解地形地貌以及地下水位的情况。
同时，需要对材料进行检查，确保管材的质量符合相关标准要求。
2. 工程布置和管道铺设在确认施工区域后，根据规划的要求进行工程布置。
根据设计要求，将管道进行分段，确定每段管道的长度和施工顺序。
在铺设前，需要清理施工区域，移除杂物和障碍物，并对地表进行平整处理。
开始铺设管道时，首先需要在地面上进行标线，标明每段管道的位置。
然后，按照施工顺序，先铺设主干管道，再铺设支线管道。
根据设计要求，将管道修剪到正确的长度，并确保其对齐和平直。
3. 排水井和连接在铺设管道的过程中，需要注意排水井的设置和管道的连接。
根据设计要求，在需要排水的位置设置排水井，并确保排水井的位置准确。
在连接管道时，应注意管道的套管长度和连接口的牢固程度。
对于管道的连接，可以采用热熔连接或电熔连接。
在使用热熔连接时，需要将连接部位先加热至适当温度，然后将管材插入连接口，并施加适当的压力。
在使用电熔连接时，需要使用电热棒将管材和管接头加热至适当温度，然后将其连接。
连接完成后，应检查连接口的牢固性和密封性。
4. 固定和保护在完成管道铺设和连接后，需要对其进行固定和保护，以确保管道的稳定性和安全性。
主要采用的方法有埋土固定和使用管夹固定。
对于埋土固定，需要在管道两侧和上方进行土壤填充，并进行适当的压实，以确保管道的稳定性和密封性。
对于使用管夹固定，可以在管道两侧设置管夹，并进行牢固的固定。
此外，在进行固定和保护时，还需要注意管道的防腐处理和绝缘处理，以延长管道的使用寿命，并防止外部环境对管道的损坏。

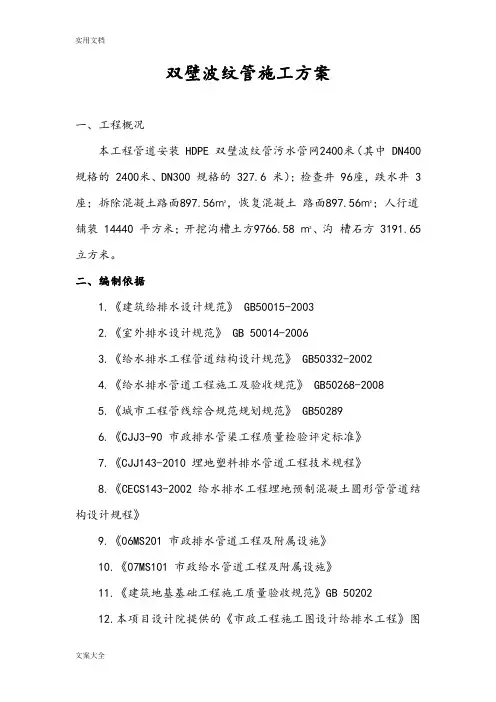

双壁波纹管施工方案设计
双壁波纹管施工方案一、工程概况本工程管道安装 HDPE 双壁波纹管污水管网2400米（其中 DN400 规格的 2400米、DN300 规格的 327.6 米）；检查井 96座，跌水井 3座；拆除混凝土路面897.56㎡，恢复混凝土路面897.56㎡；人行道铺装 14440 平方米；开挖沟槽土方9766.58 ㎡、沟槽石方 3191.65 立方米。
二、编制依据1.《建筑给排水设计规范》 GB50015-20032.《室外排水设计规范》 GB 50014-20063.《给水排水工程管道结构设计规范》 GB50332-20024.《给水排水管道工程施工及验收规范》 GB50268-20085.《城市工程管线综合规范规划规范》 GB502896.《CJJ3-90 市政排水管渠工程质量检验评定标准》7.《CJJ143-2010 埋地塑料排水管道工程技术规程》8.《CECS143-2002给水排水工程埋地预制混凝土圆形管管道结构设计规程》9.《06MS201 市政排水管道工程及附属设施》10.《07MS101 市政给水管道工程及附属设施》11.《建筑地基基础工程施工质量验收规范》GB 5020212.本项目设计院提供的《市政工程施工图设计给排水工程》图纸三、施工资源配置3.1 施工组织机构3.2 劳动力需求计划四、施工措施4.1 施工原则1）管道施工：先主干，后分支，先深后浅，分支管线施工应该在构造物施工之后进行。
2）管沟采用机械开挖（人工配合，基地留200mm厚人工清槽），管沟边坡坡度为1:1，沟深超过4m时预留宽度为1.2m的马道，分层开挖。
小管沟采用人工开挖。
当机械无法开挖的部位采用人工开挖。
3）阀门、检查井安装前要先进行检查及试验。
4）双壁波纹管采用承插式接口，当不能采用单承口连接时，可采用双承口连接，套管采用PE、玻璃钢或者不锈钢材料，双向承插弹性密封圈连接。
5）双壁波纹管施工前，管沟需要铺一层200mm厚的砂垫层，压实度需达到85%～90%。

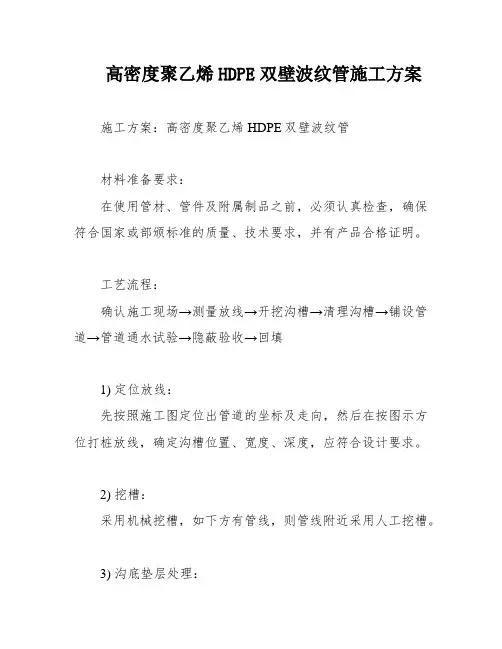

高密度聚乙烯HDPE双壁波纹管施工方案
高密度聚乙烯HDPE双壁波纹管施工方案施工方案：高密度聚乙烯HDPE双壁波纹管材料准备要求：在使用管材、管件及附属制品之前，必须认真检查，确保符合国家或部颁标准的质量、技术要求，并有产品合格证明。
工艺流程：确认施工现场→测量放线→开挖沟槽→清理沟槽→铺设管道→管道通水试验→隐蔽验收→回填1) 定位放线：先按照施工图定位出管道的坐标及走向，然后在按图示方位打桩放线，确定沟槽位置、宽度、深度，应符合设计要求。
2) 挖槽：采用机械挖槽，如下方有管线，则管线附近采用人工挖槽。
3) 沟底垫层处理：要求沟底是坚实的自然土层，如果是松土填成的，沟底要进行夯实整平。
4) 验收：在槽底清理完毕整平后，根据施工图检查管沟坐标、深度、平直程度，沟底管基密实度是否符合要求。
如果局部挖宽或挖窄，则应进行处理。
自检合格后再上报甲方（监理工程师），监理确认合格批准后进行下道工序。
测量：1) 局部放线控制点的测设已建立控制系统。
2) 采用极坐标法进行管道中心线、检查井等的平面测量，根据设计已提供的管线及各类井室的高程和坐标。
3) 管线测量可采用全站仪进行测量，放出井中心位置，管道线中心位置，在相应位置设置里程桩号，方便施工及防止出现错误，便于复测。
4) 进行下一道工序前，必须先复测数据无误后方可进行下一工序的施工，不合格的工序必需返工保质量。
距离测量：仪器采用全站仪，测量时照射二次读数取平均值为距离测量值（导线测量时须返方向测量作为校核）。
小范围距离测量采用普通钢尺测距，主要技术要求须满足《工程测量规范》的相关规定。
本工程测量工作量大，线形较复杂，测量内容主要有平面坐标控制测量、高程控制测量等。
采用全站仪进行施工测量，测速快、准确和操作简便。
能在超远距离内和不同标高位置直接进行施测，不用在施测过程中移动仪器，从而可加快速度，缩短施测工期。
在本工程开工前，会同监理单位及业主对设计单位提供的平面坐标及高程控制网进行闭合复测。
根据已有的高级控制网，结合各施工段走向及需要，加密布置施工控制网，施工控制网各点之间应保持良好的通视状况，以方便随时进行闭合复测，所有的测量记录及结果应在报送监理审核签认后方可使用。
HDPE高密度聚乙烯双壁波纹管安装施工方案
HDPE高密度聚乙烯双壁波纹管安装施工方案一、施工准备1、管道基槽检查验收管道基础开挖后，应采取适当排水措施，防止管槽原土扰动，沟槽如局部超挖或被水浸泡扰动时，应清除余土和被扰动部分，用粗、中砂填设计标高，管腔回填土的密实度要求对铸铁管不应小于90%。
施工要求及质量检查标准：（1）、基础、井室施工要求应满足图纸设计要求。
（2）、在基槽开挖完毕，在用人工挖至基底标高后，应及时要向监理工程师检验签认后方可进行基础施工。
（3）、管身直接搁置在天然地基土或处理地基土上时，管道底土层或处理层夯压密实，并做到管身对弧密贴的弧管座。
（4）、沟槽地基为岩石、半岩石或砾石时，除图纸规定外，管身不能直接搁置在其上，应铺设垫层，管基在岩石地段采用砂基础砂垫层厚300mm。
（5）、管基在回填土地段，管基的密实度要求达到密实度（295%）后垫砂2001nm厚。
（6）、如遇到不良地基应视具体情况进行处理。
（7）、管道及支激与锚定结构，应按图纸设置，并在管道敷设后，试压前修筑和安设。
（8）、管道结构，管径大小、管道接口、安装所用的、工具设备情况，预留管节安装接口工作坑，待管道安装试验合格，经监理部同意后再进行施工。
2、埋设坡度板2.1坡度板埋设的间距，一般为10皿，管道平面及纵向折点和附属构筑物处应根据需要增设一块坡度板。
2.2坡度板距槽底的高度不应大于3m。
人工挖土，一层沟槽坡度板一般应在开槽前埋设，多层沟槽一般应在开挖底层槽前埋没；机械挖土，则在机械挖土后人工清底前埋设。
2.3坡度板应埋设牢固，板顶不应高出地面（设于底层槽者，不应高出槽台面），两端伸出槽边不宜小于30cm。
板的截面一般采用5cmX15cm o2.4施测或校测坡度板时，必须与另一水准点闭合。
图9-2坡度板示意图3、钉高程板坡度板上应钉管线中心钉和高程板，高程板上钉高程钉。
管线中心钉钉在坡度板的顶面。
3.1高程板钉在坡度板的侧面上，应保持垂直，所有高程板宜钉在管道中线的同一侧。
(完整版)HDPE双壁波纹管施工方案
目录一、材料要求 (1)1、一般要求 (1)2、管材质量 (1)3、装卸、运输和堆放 (1)二、HDPE双壁波纹管施工原则 (1)三、施工工艺 (2)1、导线点、水准点加密控制及定位测量放线施工 (3)2、沟槽开挖及基础处理 (3)3、管道基础 (4)4、管道安装 (4)5、井室砌筑 (5)6、闭水（水压）试验 (6)7、沟槽回填 (7)四、管道工程竣工验收 (7)一、材料要求1、一般要求1.1 管材、橡胶圈等材料规格应符合设计要求，具有质量检验部门的产品合格证和产品性能说明书，并应表明产品规格和生产日期；本工程采用HDPE双壁波纹管材，管径为DN 600㎜，环刚度等级为S1≥4 KN/㎡。
1.2 承插式接口密封橡胶圈采用氯丁橡胶制成，邵氏硬度为45-55 MPa，由管道生产厂按规格配套供应。
2、管材质量2.1 管材要求外观一致，内壁光滑，管身不得有裂缝，管口不得有破损、裂口、变形等缺陷。
2.2 管材端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲出现，管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定。
2.3 管材耐压强度及刚度应满足设计要求。
2.4 管道接口用橡胶圈性能、尺寸应符合设计要求，橡胶圈外观应光滑平整，不得有气孔、裂缝、卷皱、破损、重皮和接缝现象。
3、装卸、运输和堆放3.1 管材、管件在装卸、运输和堆放时应避免撞击，严禁抛摔。
3.2 管材成批运输时，承口、插口应分层交错排列，并应捆扎稳固。
3.3 短距离搬运，不得在坚硬不平地面和碎石面层上拖动或滚动。
3.4 管材堆放场地应地面平整，堆放高度不得超过2 m，直管部分应有木垫块，垫块宽度应不小于200㎜，间距不大于1500㎜；堆放时管材承口与插口应间隔整齐排列，并应捆扎稳妥。
3.5 管材堆放中应避免日光曝晒，并保持管间通风。
3.6 橡胶圈应储存在通风良好的库房内，堆放整齐不得受到扭曲损伤。
二、HDPE双壁波纹管施工原则HDPE双壁波纹管管道在管底标高和管基质量检查合格后，所用管材、管道配件及其材料经抽样检查（按根或件数的10％）合格后，方进行铺设，并按以下的原则进行实施：1、管道基础、开挖、回填、管道与检查井的接驳等均按《给水排水管道施工及验收规范》进行施工。
HDPE双壁波纹管施工方案三篇
HDPE双壁波纹管施工方案三篇篇一：HDPE双壁波纹管施工方案施工工艺：测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→闭水试验→回填土夯实导线点、水准点加密控制及定位测量放线施工方案：进场后对建设单位交接的水准点和导线点进行复测，闭合差符合设计要求后，进行导线点、水准点的加密，每60米范围内有一个水准点，加密点必须进行闭合平差,水准点的闭合差为20√L，确保加密点的准确，以满足排水管高程、线型控制的精度。
由于管道中线桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中线方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行线法。
沟槽开挖及基础处理：熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。
工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中心线，机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。
严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。
沟槽开挖的土方直接装车外运，外运地点由业主指定。
当沟槽开挖遇有地下水时，设置排水沟、集水坑，及时做好沟槽内地下水的排水降水工作，并采取先铺卵石或碎石层（厚度不小于100mm）的地基加固措施；当无地下水时，基础下素土夯实，压实系数大于0.95；当遇有淤泥、杂填土等软弱地基时，按管道处理要求采用级配戈壁土进行换填处理；换填厚度为30cm。
在沟槽开挖百米左右，土方外运人工清槽后，并经监理工程师检验合格，方可在沟槽内进行下道工序的施工。
管道基础：工程中管道基础采用20cm砂砾垫层基础，135°砂基础。
管道基础采用粗砂；砂基基础施工时，槽底不得有积水、软泥；砂基厚度不得小于设计规定。
hdpe双壁波纹管施工方案
HDPE双壁波纹管施工方案1. 简介HDPE双壁波纹管是一种高密度聚乙烯制成的管道产品，具有高强度、耐腐蚀性好等优点，广泛用于市政工程、给排水、电信、燃气等领域的管道施工。
本文将介绍HDPE双壁波纹管的施工方案，包括预处理工作、管材安装、接口处理和验收等内容。
2. 预处理工作在施工前，需要进行一系列的预处理工作，以确保施工质量和安全。
预处理工作包括以下几个步骤：2.1 地面准备在施工区域内清除杂物、石块和其他障碍物，确保地面平整。
如有必要，进行挖掘和填土工作，确保管道埋设深度符合设计要求。
2.2 物料检查检查HDPE双壁波纹管的质量和规格，包括管道的直径、壁厚和长度等，确保满足设计要求。
对于每批次的管道，应进行必要的检验，并记录相关数据。
2.3 工具准备准备必要的施工工具和设备，包括挖掘机、砂浆搅拌机、管道切割器、热熔机、焊接机等。
3. 管材安装HDPE双壁波纹管的安装需要按照一定的流程和要求进行，以确保施工质量。
3.1 挖槽开沟根据设计要求和现场情况，进行挖槽开沟工作。
挖槽的宽度和深度应符合设计要求，确保管道的安装空间和埋设深度。
3.2 管材切割根据现场实际情况和设计要求，使用管道切割器对管材进行切割。
切割后的管材应平整，并确保切割面光滑。
3.3 管道对接将切割好的管材进行对接，进行干接或热熔接头等方式连接，确保连接处平整、密封可靠。
热熔接头需要使用热熔机进行加热，并按照规定的热熔时间和压力进行操作。
3.4 安装支架根据设计要求，在管道安装过程中，使用适当的支架进行支撑和固定，以确保管道的稳定性和安全性。
3.5 弯曲处理在需要弯曲的地方，使用专用弯曲机对管材进行弯曲处理。
弯曲半径应符合设计要求，并确保弯曲处不产生皱折和破损。
4. 接口处理在管道安装完成后，需要对接口进行处理，保证管道的整体质量和密封性。
4.1 管道清洗在管道安装结束后，进行管道清洗工作。
使用清洗设备对管道进行冲洗，去除污物和杂质，确保管道内部的干净。
HDPE双壁波纹管施工方案
双壁波纹管施工方案：施工工艺：测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→庇水试验→回填土夯实导线点、水准点加迷曝制及定位测量放线施工方案：熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。
熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。
根据管道平面和已有控制点，并拮和实际地形，做好实测数据整理，绘制实测草图。
进场后对贱设单位交接的水准点和导线点进行复扳，庇和差符和设计要求后，进行导线点、水准点的加密，每60米范围内有一个水准点，加密点必须进行庇和平差水准点的庇和差为20√L，确保加密点的准确，以满足排水管高程、线型控制的精度。
由于管道中踢桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中踢方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行踢法。
施工过程中的测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符和设计要求，管道安装后，进行复扳，发现问题及时处理，使管底高程控制在允许偏差范围内。
每天测量工作开始前，都要进行锑邻水准复核测量。
管道中心由中踢控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置。
井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。
塑料沟槽开挖及基础处理：熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。
工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中朽机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。
严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。
沟槽开挖的土方直接装车外运，外运地点由业主指定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铺设HDPE双壁波纹管施工方案
一、施工工艺：
测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→闭水试验→回填土夯实。
二、施工方案：
1、熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。
熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。
2、根据管道平面和已有控制点，并结合实际地形，做好实测数据整理，绘制实测草图。
3、进场后对建设单位交接的水准点和导线点进行复测，闭合差符合设计要求后，进行导线点、水准点的加密，每60米范围内有一个水准点，加密点必须进行闭合平差,水准点的闭合差为20√L，确保加密点的准确，以满足排水管高程、线型控制的精度。
由于管道中线桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中线方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行线法。
施工过程中的测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符合设计要求，管道安装后，进行复测，发现问题及时处理，使管底高程控制在允许偏差范围内。
每天测量工作开始前，都要进行相邻水准复核测量。
管道中心由中线控制桩来确定，通过控制桩在管道基础上打出边线，确定管道的铺设位置。
井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑
物的竣工复核测量。
三、沟槽开挖及基础处理：
熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。
工程采用挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中心线，机械开挖留20cm的余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。
严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。
沟槽开挖的土方直接装车外运，外运地点由业主指定。
当沟槽开挖遇有地下水时，设置排水沟、集水坑，及时做好沟槽内地下水的排水降水工作，并采取先铺卵石或碎石层（厚度不小于100mm）的地基加固措施；当无地下水时，基础下素土夯实，压实系数大于0.95；当遇有淤泥、杂填土等软弱地基时，按管道处理要求采用级配戈壁土进行换填处理；换填厚度为30cm。
在沟槽开挖百米左右，土方外运人工清槽后，并经监理工程师检验合格，方可在沟槽内进行下道工序的施工。
四、管道基础：
工程中管道基础采用20cm砂砾垫层基础，135°砂基础。
管道基础采用粗砂；砂基基础施工时，槽底不得有积水、软泥；砂基厚度不得小于设计规定。
五、管道安装：
管道安装由机械配合人工下管，设专人指挥吊车逐节吊装，吊装
管道中心线的控制采用边线法。
吊车距沟边至少2m，避免起吊受力时造成沟边坍塌。
管道在安装前，对管口、直径等进行检查。
管道安装采用人工安装，槽深度不大时可由人工扛管下槽，槽深大于3m 或管径大于公称直径DN400时，可用非金属绳索溜管入槽，依次平稳地放在砂砾基础管位上。
严禁用金属绳索勾住两端管口或将管材自槽边翻抛入槽中。
稳管前，对基础设计高程和中线位置进行检查，符合设计和规范要求后方可进行稳管，同时需做好管道安装的高程和中线的测量定线工作。
因管道接口为胶圈接口，故管道在顶进过程中，不得强行顶进，以防损坏管口，顶进深度符合技术规范要求。
有质量问题的管子严禁下槽，安装后的管内底高程符合规范要求。
管道与检查井连接采用柔性连接。
六、井室砌筑：
按设计要求砌筑，砌筑后的井壁圆顺，灰浆饱满，爬梯安装牢固，在井室砌筑时安装爬梯，爬梯安装前进行除锈处理，安装时周围孔隙须用1∶2水泥砂浆封实，砂浆未凝固前不得踏动爬梯。
砌筑时，需随时检测检查井直径尺寸，当四周收口时，每层收进不得大于30mm。
井内外壁抹1∶2水泥砂浆分层压实抹光。
检查井内的流槽与井壁同时砌筑。
表面用砂浆分层压实抹光，砌筑后的流槽应与上下游管底部顺接。
砌筑检查井时预留支管应随砌随安，预留管的直径、方向、标高应符合设计要求，管与井壁衔接处应严密，预留支管管口宜用低标号砂浆砌筑封口抹平。
七、闭水（水压）试验：
首先经监理工程师检查管道及检查井外观质量，检查验收合格
后，沟槽内无积水，进行管道闭水试验。
试验管段按井距分隔。
管道在闭水试验前应提前灌水并浸泡24小时，使接口及管身充分吃水后再进行闭水试验。
允许渗漏量应符合规范《给水排水管道工程施工及验收规范》（GB50268—97）中的要求。
当试验水头达规定水头时开始记录，观测管道的渗水量，直至观察结束时，不断地向试验管段内补水，保持试验水头恒定，渗水量不得超过规范要求。
八、沟槽回填：。
