12.3 考点三旋转、扫描与放样特征12.3.1 旋转特征【掌握要点】旋转特征：是将要旋转图形的横截面绕一条轴线旋转而形成的实体特征。
注意，旋转特征必须有一条绕其旋转的轴线，可以为每个方向指定独立的终止条件（从草图基准面顺时针或逆时针）。
【旋转要素】·横截面：要旋转实体的轮廓·旋转轴：选择一特征旋转所绕的轴。
根据所生成的旋转特征的类型，可能为中心线、直线、或一边线。
·旋转方向：定义旋转特征为从草图基准面向另一个方向旋转。
图12.3.1.1 旋转特征【旋转凸台/基体】绕轴心旋转一草图或所选草图轮廓来生成一个实体特征。
旋转截面旋转中心图12.3.1.2 旋转凸台/基体【注意要点】若草图实体有交叉部分，则不可生成实体；系统默认选择构造线作为旋转中心；如果有多条构造线，则需自己定义旋转中心；如果构造线（旋转中心）与截面不重合，则回转体中心会出现贯穿孔；图12.3.1.3 旋转中心与截面不重合图12.3.1.4 旋转中心与截面重合旋转中心必须位于旋转轮廓的草图平面上。
【考点测试】1.根据图中的数据编辑草图，使用旋转特征创建实体。
注：如何编辑草图？2. 根据图中的数据，创建一个开环的轮廓，使用旋转特征创建实体。
薄壁特征的壁厚为2mm，方向朝外。
3. 根据图中的数据编辑草图，使用旋转特征创建实体。
注：如何绘制草图？4. 根据图中的数据编辑草图，使用旋转特征创建实体。
注：壶柄部分如何绘制草图？12.3.2 扫描特征【掌握要点】扫描特征是建模中常用的一类特征，该特征是通过沿着一条路径移动轮廓（截面）来生成基体、凸台、切除实体，生成曲面。
【一般步骤】编辑扫描路径的草图（与引导线的草图）；在路径端点处创建与路径垂直的基准面；在新建的基准面上，编辑扫描轮廓草图；使用扫描特征，选择扫描轮廓与扫描路径，生成实体。
图12.3.2.1 扫描特征【扫描】沿开环和闭合路径通过扫描闭合轮廓来生成实体特征。
SolidWorks扫描之挪移心法
SolidWorks扫描之挪移心法前言心法之说，只是为引起大家兴趣而已。
由于SW的帮助太过简单，而公开的出版物中一般也仅作几个例子，至于为什么几乎很少提及，使学习者很难掌握扫描之要领。
本人也是由于觉得放样和扫描总不能得心应手，于是乎下决心钻研一下，恰巧在论坛上看到有几个题目确有意思，通过反复试作，反复验证，终于有一天可以长叹一口气自语道“原来如此”。
论坛上有人说这像是武林绝学。
哈哈！绝学没有，因为扫描大家都经常在使用，只是各有方法罢了。
但是，绝招还是有的，因为有些方法至少到目前为止，我还没有在论坛上看到过。
下面例子中的做法不一定是最简单的，只是为了说明方法而已，有更好的做法欢迎大家一起讨论。
由于心法实际上只是自己的一些摸索和体会，难免有错误或不当之处，希望能得到大家的指正。
基本概念扫描的三要素扫描有三要素，轮廓、路径和引导线。
轮廓和路径是必须的，引导线是选用的。
轮廓是“模板”，是在一个草图平面上的开口或闭口的实线（不是构造线），扫描过程中的截面形状由此“模板”决定，开口的轮廓只能用于曲面扫描，只有闭合的轮廓线才能用于实体的扫描特征。
路径是“驱动器”和“轨道”，路径驱动轮廓草图上一个特定的点在扫描过程中的沿着指定的轨道移动，这个点就是路径与草图平面的交点。
（注意路径不一定是轮廓线的扫描路线。
）由此可见路径必须与轮廓草图相交（不一定垂直），开口路径的起点必须在轮廓草图平面上。
引导线是“控制器”，它强制草图平面上的一个特定的点在扫描过程中沿着引导线移动，直接或间接地控制着草图轮廓线在扫描过程中形状和位置的变化（即我说过的百变心法和挪移心法）。
轮廓草图平面在扫描过程中不断的改变着位置，路径和引导线在扫描过程中始终保持在原有位置上不动。
轮廓草图平面的位置变化在扫描过程中，轮廓草图平面的位置在不断的变化，以使用最多的《随路径变化》的《方向/扭转类型》为例，其变化的规则是：1、扫描前路径与轮廓草图平面的交点在整个扫描过程中始终在路径上；2、轮廓草图平面与路径切线方向的相对位置在扫描过程中没有变化（这句话可能比较抽象，只能在后面的例子中去体会）。
solidworks教程之扫描

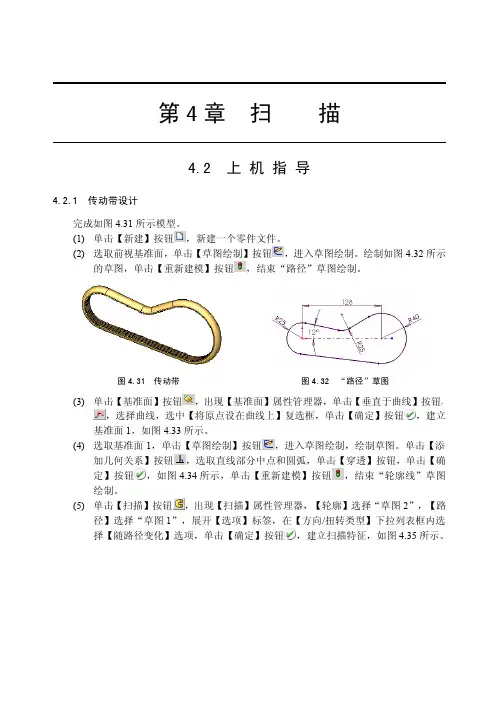

SolidWorks 2007 基础教程与上机指导
Hale Waihona Puke 至此完成传动带设计。图 4.37 “曲线阵列”特征
4.2.2 机车后视镜设计
完成如图 4.38 所示模型。 (1) 单击【新建】按钮 ，新建一个零件文件。 (2) 选取上视基准面，单击【草图绘制】按钮 ，进入草图绘制。绘制如图 4.39 所示
的草图，单击【重新建模】按钮 ，结束“引导线”草图绘制。
·75·
·76·
SolidWorks 2007 基础教程与上机指导
图 4.44 “缝合曲面”特征
图 4.45 “加厚”特征
(9) 选取上视基准面，单击【草图绘制】按钮 ，进入草图绘制，选择边线，单击【转 换实体引用】按钮 ，生成草图。单击【拉伸凸台/基体】按钮 ，出现【拉伸】 属性管理器，在【开始条件】下拉列表框内选择【等距】选项，在【输入等距值】 文本框内输入“8mm”，在【终止条件】下拉列表框内选择【成形到下一面】选 项，单击【确定】按钮 ，如图 4.46 所示。
(a) 草图
(b) “拉伸”特征
图 4.53 圆形草图“拉伸”特征
(4) 选取前视基准面，单击【草图绘制】按钮 ，进入草图绘制，绘制草图，单击【重 新建模】按钮 ，结束“路径”草图绘制，如图 4.54 所示。
(5) 选取前视基准面，单击【草图绘制】按钮 ，进入草图绘制，绘制草图，单击【重 新建模】按钮 ，结束“引导线”草图绘制，如图 4.55 所示。
(a) 草图
(b) “切除-拉伸”特征
图 4.58 “切除-拉伸”特征
(9) 单击【异形孔向导】按钮 ，出现【孔定义】对话框，打开【柱形沉头孔】选项
·79·
·80·
SolidWorks 2007 基础教程与上机指导
扫描教程solidworks中扫描教程详解
扫描教程第一节认识扫描SW帮助是这样定义扫描的：扫描通过沿着一条路径移动轮廓（截面）来生成基体、凸台、切除或曲面，遵循以下规则：对于基体或凸台扫描特征轮廓必须是闭环的；对于曲面扫描特征则轮廓可以是闭环的也可以是开环的路径可以为开环的或闭环的。
路径可以是一张草图中包含的一组草图曲线、一条曲线或一组模型边线。
路径的起点必须位于轮廓的基准面上。
不论是截面、路径或所形成的实体，都不能出现自相交叉的情况。
下图演示了一个简单的扫描过程。
可以看到，完成一个扫描的两个必备要素，轮廓和路径。
第二节扫描的轮廓轮廓为一个普通的平面草图。
在扫描过程中轮廓决定了扫描过程中任意截面的形状。
通过添加引导线，我们可以使轮廓在扫描过程中改变形状。
如下图，我们可以将轮廓草图中的某个点与一条引导线建立联系，这样就可以通过这条引导线来控制这个点在扫描过程中的变化，只要轮廓草图中的几何约束关系合理，就可以达到控制轮廓变化的目的。
（下图中，引导线1控制椭圆长轴，弓I导线2控制椭圆短轴，弓I导线3控制直线）与引导线建立联系也是很简单的，只须在绘制轮廓草图时，将对应的草图点和引导线建立穿透几何关系。
（必要时，我们可以添加辅助的点。
如示例中，引导线3和直线是无法直接添加穿透关系的，这时需要额外增加一个草图点”然后将其与直线建立重合关系，再与引导线3建立穿透关系。
）打描路径第三节中间截面的方向扫描过程中截面方向的变化对扫描的结果会有很大的影响控制截面的方向的方法之一：使扫描中间截面始终平行于轮廓草图的基准面控制截面的方向的方法之二：使用扫描路径控制截面方向，即扫描中间截面与路径的夹角保持不变。
（通常情况下，我们需要选择合适的扫描路径，其中一个重要原因就是控制中间截面的方向扫描路径\扫描轮廓A o"选项（Q）丄选项他〕亠1方向/■扭转类型£:方冉/扭转类型①：|随S&径亜化二|保痔法向不吏3第四节中间截面的扭转（本节配套零件是参照SW帮助中的图片绘制的，方便大家对照帮助学习）扭转是指在扫描过程中，某个中间截面的参照X轴方向发生了旋转。
第五单元 扫描特征
四、创建扫描特征的一般步骤
1.建立新的零件文件
（1）单击 按钮，或者选择菜单【文件】 →【新建】命令 → 弹出“新建”对话框。
（2）输入文件名，取消选中“使用缺省模板” 复选框，单击 按钮。
（3）在“新文件选项”对话框的模板中选择 “mm_part_solid”选项，单击 按钮。
四、创建扫描特征的一般步骤
四、创建扫描特征的一般步骤
3.确定扫描轨迹线
（1）在“扫描轨迹”菜单中，选择【草绘轨迹】 命令草绘轨迹线，或选择【选取轨迹】命令选取现 有曲线作为轨迹线。这里以草绘轨迹为例。
（2）按设计要求依次定义草绘平面、参考平面 及其方向。
（3）进入草绘模式绘制所需的轨迹线，完成后 单击 按钮。
四、创建扫描特征的一般步骤
四、创建扫描特征的一般步骤
6.生成扫描特征
所有特征参数定义完成后，单击特征对话框中的 按钮执行特征预览，或者单击特征对话框中的 按钮创建该扫描特征。
实训课题1：水杯
图5-11
一、目的及要求
目的：通过创建水杯，掌握创建薄体旋转特征 的一般方法和扫描特征的创建操作步骤。
要求：根据如图5-11所示水杯零件图，运用旋转 特征和扫描特征的创建方法，正确创建 水杯零件模型。
2.设置扫描特征类型
选择【插入】→【扫描】→【伸出项】命令 → 打开图5-9所示“伸出项：扫描”对话框 → 显 示图5-10所示“扫描轨迹”菜单。
提示：创建曲面扫描特
征的方法和步骤与创建
实体扫描特征相似。不
图 5-10
同之处在于创建曲面扫
描特征时，在下拉菜单
图 5-9
中选择【插入】→【扫
描】→【曲面】命令。
5.绘制扫描特征的截面
solidworks扫描教程

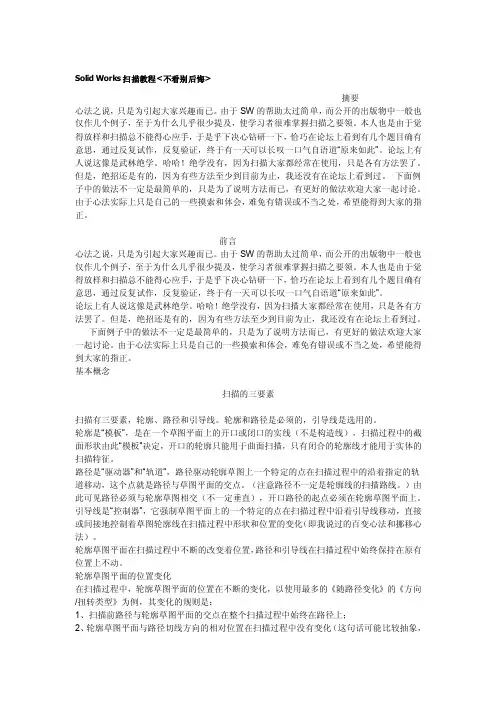

SolidW orks扫描教程<不看别后悔>摘要心法之说，只是为引起大家兴趣而已。
