流利式货架详细介绍

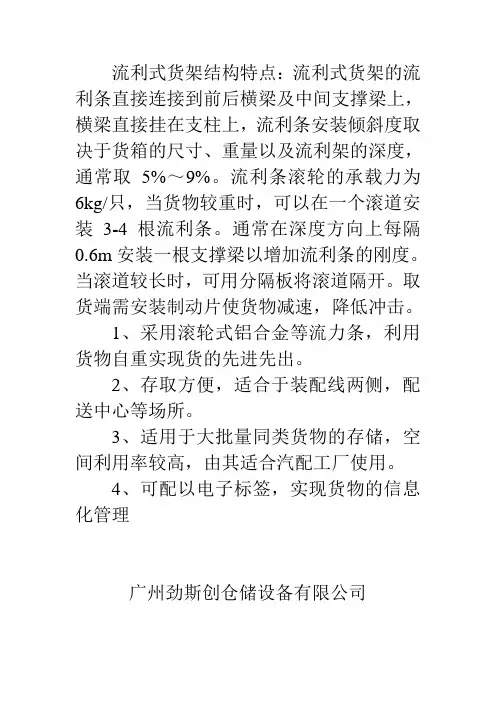

流利式货架结构特点：流利式货架的流利条直接连接到前后横梁及中间支撑梁上，横梁直接挂在支柱上，流利条安装倾斜度取决于货箱的尺寸、重量以及流利架的深度，通常取5%～9%。
流利条滚轮的承载力为6kg/只，当货物较重时，可以在一个滚道安装3-4根流利条。
通常在深度方向上每隔0.6m安装一根支撑梁以增加流利条的刚度。
当滚道较长时，可用分隔板将滚道隔开。
取货端需安装制动片使货物减速，降低冲击。
1、采用滚轮式铝合金等流力条，利用货物自重实现货的先进先出。
2、存取方便，适合于装配线两侧，配送中心等场所。
3、适用于大批量同类货物的存储，空间利用率较高，由其适合汽配工厂使用。
4、可配以电子标签，实现货物的信息化管理
广州劲斯创仓储设备有限公司。
关于货架的详细介绍及行业标准
关于货架的详细介绍及行业标准
逻辑性强，并且与货架相关的行业标准要有详细描述。
一、货架简介
货架，是工业厂房、商场超市、仓储等中的重要物流运输设备，其主
要作用是将零散的货物组织存放、提升物料处理效率，并实现货物管理，
它能提供及时、高效、节省成本的供应链物流服务。
在工业厂房、仓储仓库、商场超市等都有应用，可大幅提高货物存储管理效率、提升物流效率，改善企业物料管理流程。
货架的种类繁多，也会根据存储物料种类、重量、尺寸等条件，使用
各种不同的货架来进行存储。
普通货架可分为立式货架、悬臂架、层架卯
架等；货架种类还包括轻量货架、组合式货架、回弹式货架、非标货架等。
二、货架行业标准
1、立式货架的标准
（1）柱体型号：常见的货架柱体有80*50、60*40、45*45、90*50等，可根据客户要求定制使用。
（2）货架材质：采用高强度冷轧板焊接而成，耐候性强、经久耐用，也可根据客户要求，选择不同材质的货架进行设计、制作。
（3）货架强度：货架采用冷轧板焊接，抗压性强，具有较高的强度，货架支撑5000KG左右重量的货物，不会出现变形现象及安全隐患。
（4）货架安装：立式货架安装容易，可以。
重力式货架介绍
货架定义
重力式货架属于仓储货架中的托盘类存储货架。
重力式货架采用的是先进先出的存储方式，货 架深度及层数可按需而定。
重力式货架适用于少式货架又叫辊道式货架，属于仓储货架中的 托盘类存储货架。重力式货架是横梁式货架衍生 品之一，货架结构与横梁式货架相似，只是在横 梁上安上滚筒式轨道，轨道呈3-5°倾斜。托盘 货物用叉车搬运至货架进货口，利用自重，托盘 从进口自动滑行至另一端的取货口。重力式货架 属于先进先出的存储方式。
货架应用
此种货架系统是目前较常用的仓储系统类型， 广泛应用于制造业、第三方物流业、配送中心、 仓储式超市等各领域，此类货架在高位仓库中 应用较多，自动化仓库中货架也大多采用此类 货架。
货架特点
①.除了进出货通道外的其他空间都 可用于货物存储，货架系统内部无 需设置其他通道，空间利用率较高。
②.灵活性中等，同一通道内需存放 同种类或同批次货物，适合少种类 大批量同类货物的存储。
③.受坡道角度、货物重量等因素的 限制，通道深度不易超过十个托盘 位，否则无法保证货物顺利滑落。
④.重力式货架非常环保，全部采用无动 力形式，无能耗，噪音低，安全可靠， 可满负荷运作。
货架结构
①.重力式货架由托盘式货架演变而成，采用滚 筒式轨道或底轮式托盘。 ②.插接式组合装配式结构，立柱由进口连冲连 轧机组冷轧加工而成，柱片为装配式结构，横 梁与立柱之间为插接式连接，且配有自锁能力 极强的弹簧卡式安全销，能够确保在货架使用 和叉车操作过程中横梁与立柱连接的安全可靠 性和万无一失。
简述典型货架的结构
简述典型货架的结构一、引言货架是现代物流仓储中不可或缺的设备，它可以有效地利用仓库空间，提高货物存储效率。
在货架中，典型的结构包括单排货架、双排货架和重型货架等。
本文将对这些典型的货架结构进行详细介绍。
二、单排货架1. 概述单排货架是最常见的一种货架结构，适用于各种规格的物品存储。
它由立柱、横梁和板材组成，可以根据需要自由调整层数和高度。
2. 立柱立柱是单排货架的主要支撑部件，通常采用冷轧钢板制成。
立柱上设置有多个孔位，可根据需要进行调整。
3. 横梁横梁连接两个立柱，并支撑板材。
通常采用矩形钢管或角钢制成，具有较高的强度和稳定性。
4. 板材板材是单排货架上放置物品的部件，通常采用钢质板或木质板。
钢质板具有较高的承重能力和耐腐蚀性能，而木质板则具有较好的防滑性能。
三、双排货架1. 概述双排货架是在单排货架的基础上发展而来的一种结构，它可以更有效地利用仓库空间，提高存储效率。
它由两个单排货架背靠背组成，中间设置过道。
2. 中间立柱中间立柱是双排货架的主要支撑部件，通常采用冷轧钢板制成。
中间立柱上设置有多个孔位，可根据需要进行调整。
3. 横梁横梁连接两个单排货架的立柱，并支撑板材。
通常采用矩形钢管或角钢制成，具有较高的强度和稳定性。
4. 板材板材是双排货架上放置物品的部件，通常采用钢质板或木质板。
钢质板具有较高的承重能力和耐腐蚀性能，而木质板则具有较好的防滑性能。
5. 过道过道是双排货架中两个单排货架之间的区域，其宽度应根据物品存放和取出方式进行合理设置。
四、重型货架1. 概述重型货架是一种承载能力较高的货架结构，适用于存放较重的物品。
它由立柱、横梁和板材组成，具有较高的稳定性和承载能力。
2. 立柱立柱是重型货架的主要支撑部件，通常采用矩形钢管或角钢制成。
立柱上设置有多个孔位，可根据需要进行调整。
3. 横梁横梁连接两个立柱，并支撑板材。
通常采用矩形钢管或角钢制成，具有较高的强度和稳定性。
4. 板材板材是重型货架上放置物品的部件，通常采用钢质板或木质板。
货架的介绍,货架分类,货架用途和优势
货架的介绍，货架分类，货架用途和优势货架的介绍：货架泛指存放货物的架子。
在仓库设备中，货架是指专门用于存放成件物品的保管设备。
货架在物流及仓库中占有非常重要的地位，随着现代工业的迅猛发展，物流量的大幅度增加，为实现仓库的现代化管理，改善仓库的功能，不仅要求货架数量多，而且要求具有多功能，并能实现机械化，自动化要求。
各地的商店为了适应新的形势，提高自己的竞争能力，努力对营业厅的展示效果进行了普遍的调整，货架、柜台等主要的商品陈列器具有的进行了改装，有的置办了新柜架，使营业厅的面貌焕然一新。
按货架的载货分类：悬臂式货架、橱柜式货架、棚板式货架。
按货架的构造分组轻型仓库货架合可拆卸式货架、固定式架。
其中又分为单元式货架，一般式货架，流动式货架，—贯通式货架。
按货架高度分：低层货架：高度在5米以下；中层货架：高度在5-15米；高层货架：高度在15米以上。
按货架重量分：重型货架：每层货架载重量在500公斤以上；中型货架：每层货架(或搁板)载重量150-500公斤；轻型货架：每层货架载重量在150公斤以下。
货架的优势:货架在现代物流活动中，起着相当重要的作用，仓库管理实现现代化，与货架的种类、功能有直接的关系。
货架的作用及功能有如下几方面。
货架是一种架式结构物，可充分利重型仓储货架用仓库空间，提高库容利用率，扩大仓库储存能力。
存入货架中的货物，互不挤压，物资损耗小，可完整保证物资本身的功能，减少货物的损失。
货架中的货物，存取方便，便于清点及计量，可做到先进先出。
保证存储货物的质量，可以采取防潮、防尘、防盗、防破坏等措施，以提高物资存储质量。
很多新型货架的结构及功能有利于实现仓库的机械化及自动化管理。
当节约成本、提高效率这些现代化的管理理念成为管理者们首要的考虑的时候，如何有效地利用仓库空间，如何提高仓库的使用容积，也被提上重要的地位。
储位管理的重点有二个方向，一是如何增加储位空间之有效利用，二是如何促进货品之流动。
货架的结构组成
货架的结构组成货架是一种用来存放和展示商品的结构，广泛应用于商店、超市、仓库等场所。
货架的结构组成包括框架、层板、支撑柱等部分，下面将详细介绍货架的组成结构。
1. 框架：货架的框架是整个货架的基础，它由立柱和横梁组成。
立柱是垂直支撑整个货架的柱子，通常采用金属材料制作，如钢铁或铝合金。
横梁则连接在立柱之间，起到加固和支撑的作用。
框架的稳固性和承重能力取决于立柱和横梁的材料和结构设计。
2. 层板：层板是货架上用来放置商品的平板，也称为货板或托盘。
层板通常由金属或木材制成，表面光滑平整，能够承受一定的重量。
层板可以根据需要调整高度，以适应不同尺寸和高度的商品。
在超市和商店中，层板通常采用可移动式设计，方便根据商品的不同需求进行调整。
3. 支撑柱：支撑柱是连接框架和层板的部分，起到支撑和固定层板的作用。
支撑柱通常位于框架的四个角落，并通过螺栓或焊接等方式与框架连接。
支撑柱的高度可以根据需要进行调整，以适应不同商品的存放需求。
除了以上主要结构部分，货架还可以包括一些附加装置和配件，如挂钩、隔板、推车等。
1. 挂钩：挂钩是一种用来挂放商品的装置，通常用于展示小件商品或挂放衣物等。
挂钩可以固定在层板上，也可以通过悬挂在框架上进行安装。
挂钩的设计和数量可以根据不同商品的特点和需求进行调整。
2. 隔板：隔板是一种用来分隔货架上不同区域的装置，可以将货架划分为多个小格子或区域。
隔板通常由金属或塑料制成，可以固定在层板上或者通过插入框架中的槽口进行安装。
隔板的使用可以提高货架的空间利用率，方便对不同商品进行分类和管理。
3. 推车：推车是一种移动式货架，通常用于仓库等场所的物流运输。
推车由框架、层板和轮子组成，可以方便地将货物从一个地方转移到另一个地方。
推车通常具有较大的承重能力，并且可以根据需要进行调整和组合。
综上所述，货架的结构组成包括框架、层板、支撑柱等主要部分，以及一些附加装置和配件。
这些组成部分共同构成了一个稳固、实用和灵活可调的货架系统，满足了商店、超市、仓库等场所对于商品存放和展示的需求。
货架的分类、结构与组件简单介绍
如有你有帮助，请购买下载，谢谢！货架的分类、结构与组件简单介绍货架简单可分为三大类：一、商超货架，也称超市货架，用于商超卖场摆放展览商品使用；包括有超市货架、便利店货架、木制货架等。
二、存储货架，也称仓储货架、仓库货架、库房货架，较普遍的会采用层板式、横梁式、抽屉式、悬臂式、阁楼式、钢平台等货架；三、大型物流高位存储行业使用的贯通式货架、穿梭式、全自动高位立体库；第一种商超货架主要为商场超市卖场使用，方便顾客选购商品，可摆多种类商品，属于轻型货架；第二种存储货架，多为各公司仓库存货使用，适合数量大、品种多，存取频繁的企事业单位。
配合叉车、堆高车、拖牛车、自动升降梯等设备存取货物。
此类货架利用场地可达50%以上。
即可充分利用场地，也可方便人员操作。
第三种为货架和自动存取设备配合装置，适合吞吐量大、物品类型单一、空间利用率高的大型物流企业；此类货架利用面积率可达70%～85%左右；最利用率最高的一种存储设备；也是近些年各大企业争相引入的一种世界上最为先进的存储设备。
注：一般情况下，我们会根据客户实际情况，设计适合的存储设备，以达到节约成本提升利用率的双重效果。
结构与组件：超市货架由立柱（有立柱和基脚分开的，现在大部分立柱和基脚焊接一起）、背网/背板、层板、加筋（加强筋）、支架、挡板组成；仓储货架一般都是由立柱片、横梁和层板组成；轻/中/重型层板货架：立柱片（立柱+横斜撑）、横梁（P型梁或抱焊梁焊角铁）、层板；横梁式货架：立柱片（立柱+横斜撑）、抱焊梁；在横梁式货架方案中，还会涉及到间连接、顶梁、安全护脚等相关辅助设备；贯通式货架：立柱片（立柱+横斜撑）、搁板、间连接、牛腿（单牛腿和双牛腿）、顶拉、背拉安全护脚；悬臂式货架：立柱、悬臂、底座、横斜撑（也可成为横拉、背拉）；阁楼货架：货架部分+钢平台部分+楼梯+护栏/护网钢平台：立柱+主梁+辅梁+楼板+楼梯+护栏/护网自动化立体仓库：巷道堆垛架/AGV小车、输送机系统、自动控制系统、储存信息管理系统、货架、托盘。
