电流与导线规格选择
铜铝常用导线允许电流与截面关系
铝芯绝缘导线载流量与截面的倍数关系
口诀一：
十下五;百上二;二五三五四三界;
七零九五两倍半;穿管温度八九折;
铜线升级算;裸线加一半
说明:
十下五就是十以下乘以五;
百上二就是百以上乘以二;
二五三五四三界就是二五乘以四,三五乘以三;
七零九五两倍半就是七零和九五线都乘以二点五;
穿管温度八九折就是随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九;
铜线升级算就是在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算.
裸线加一半就是在原已算好的安全电流数基础上再加一半
估算口诀二：
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表可以看出：倍数随截面的增大而减小。
(2)“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
(3)“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
(4)“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。

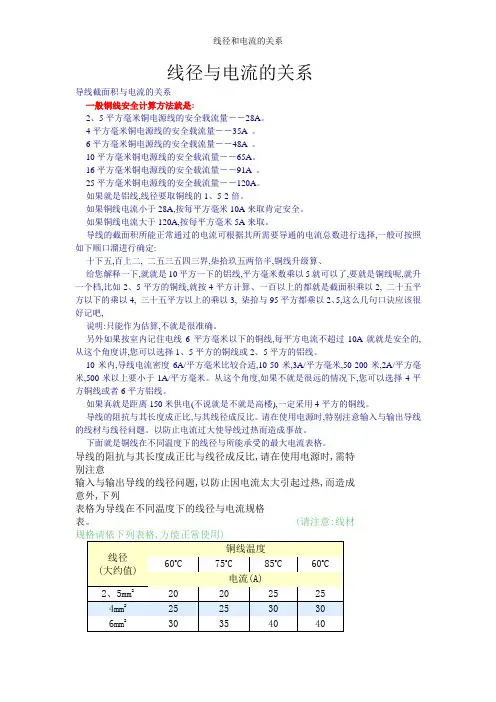

一般铜线安全计算方法是：
平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：
十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.
给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以,这么几句口诀应该很好记吧,
说明:只能作为估算,不是很准确。
另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择平方的铜线或平方的铝线。
10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。
如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。
导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。

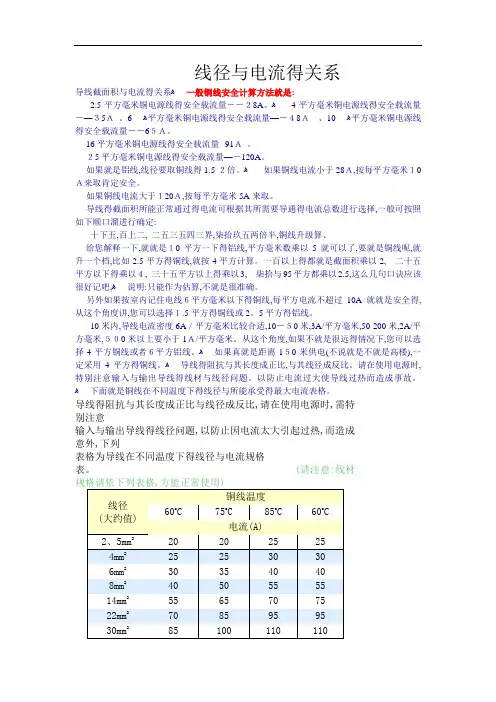

导线线径与电流规格表
2006-10-13 21:19
导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意
输入与输出导线的线径问题，以防止因电流太大引起过热，而造成意外，下列
表格为导线在不同温度下的线径与电流规格表。（请注意：线材规格请依下列表格，方能正常使用）
线径（大约值）铜线温度
60oC 75oC
85oC 90oC
电流（A）
20 20
25 25
4mm2 25 25
30 30
6mm2 30 35
40 40
8mm2 40 50
55 55
14mm2 55 65
70 75
22mm2 70 85
95 95
30mm2 85 100
110 110
38mm2 95 115
125 130
50mm2 110 130
145 150
60mm2 125 150
165 170
70mm2 145 175
190 195
80mm2 165 200
215 225
100mm2 195 230
250 260
导线线径与电流规格
线材规范 2009-01-14 16:25:19 阅读1174 评论0 字号：大中小
导线的阻抗与其长度成正比与线径成反比，请在使用电源时，需特别注意输入与输出导线的线径问题，以防止因电流太大引起过热，而造成意外，下列表格为导线在不同温度下的线径与电流规格表。
AWG
業界線徑的粗細是以號數(xxAWG)來表示的，數目越小表示線徑愈粗，所能承載的電流就越大，反之則線徑越細，耐電流量越小。例如說：12號的耐電流量是20安培，最大承受功率是2200瓦，而18號線的耐電流量則是7安培，最大承受功率是770瓦。
為什麼AWG號數越小直徑反而越大？如這麼解釋你就會明白，固定的截面積下能塞相同的AWG線的數量，如11#AWG 號數可塞11根而15#AWG號數可塞15根，自然的15#AWG的單位線徑就較小。
美規線徑值單一導體或群導體【各正值或負值】的線徑值(Gauge)是以圓或平方厘米(mm2) 量測而得，平方厘米不常用在量測線徑值，由於牽涉到不正確，因一般大部份的導體形體，包含長方形及其他怪異形狀。因此我們拿全部的量測以圓平方厘米(c/m)為參考值
群導體計算的方法或公式：
加上單一導體的線徑值總和，並比較上表求得。如果值落入兩者之間，取比較少的值。
40股群導體線的線徑值為，如每一芯為24 Guage = 40 x 405 c/m = 16，200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之間)
快速求得線徑值的方法：
兩條(AWG)相加時，該單一線徑值減3. ex. 2 x 18 AWG = (18-3=) 15 AWG
三條(AWG)相加時，該單一線徑值減5. ex. 3 x 24 AWG = (24-5=) 19 AWG
四條(AWG)相加時，該單一線徑值減6. ex. 4 x 10 AWG = (10-6=) 04 AWG
請記得“快速求得線徑值的方法” 一些案例也許邊際會不正確，只採用此方式為大原則。
AWG(American Wire Gauge)是美制电线标准的简称,AWG值是导线厚度(以英寸计)的函数。
導線安全電流
最大載流量：(Current Carrying Capacity)
定義為在導體或絕緣體融化之前，所能負載之電流。由電流流過導體所產生之熱，將決定這條電線能負荷多少電流。而單芯裸銅線所能流過的電流，可以一直增加，直到產生的熱達到銅的融點。有很多因素都會影響一條電線所能流過之電流量，比較重要的如下：
導體大小：
導體截面積越大，所能負載之電流越大。
絕緣體：
電流所產生的熱，不要超過絕緣體材質的最大適用溫度。
環境溫度：
環境溫度越高，則只須要更少的熱，即達到絕緣體材質的最大適用溫度。
芯線數目：
相同截面積，電線中的芯線數目愈多愈不易散熱。
電線的安裝：
將電線安裝於保護管，導管，隔層，軌道內，會限制其散熱，而降低其最大載流量。使用適當的散熱方法，如風扇散熱等，可減少這種限制。
安培數:所示為單芯絕緣電線，在30℃環境下，升溫至各種絕緣體之適用溫度，所須之電流。
芯線之校正比例：為多芯數電纜線，所使用之校正比例
