钢管对照表

的工程管径对照表

）

1 英寸=25.4毫米=8英分

1/2 是四分(4英分) DN15

3/4 是六分(6英分) DN20

2分管 DN8

4分管 DN15

6分管 DN20

1′ DN25

1.2′ DN32

1.5′ DN40

2′ DN50

2.5′ DN65

3′ DN80

4′ DN100

5′ DN125

6′ DN150

8′ DN200

10′ DN250

12′ DN300

GB/T50106-2001

2.4管径

2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：

1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；

2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；

3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；

4 塑料管材，管径宜按产品标准的方法表示；

5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）

给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.

关于DN与De的区别：

1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：

4分管：4/8英寸：DN15；

6分管：6/8英寸：DN20；

1寸管：1英寸：DN25；

寸二管：1又1/4英寸：DN32；

寸半管：1又1/2英寸：DN40；

两寸管：2英寸：DN50；

三寸管：3英寸：DN80（很多地方也标为DN75）；

四寸管：4英寸：DN100；

De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；

主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

拿镀锌焊接钢管为例，用DN、De两种标注方法如下：

DN20 De25X2.5mm

DN25 De32X3mm

DN32 De40X4mm

DN40 De50X4mm

等等。。。。。。我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；

但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。

两种管道材料的连接方式不外乎：丝扣连接及法兰连接。其他连接方式就用得很少了。

镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。

注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触

工程管径对照表（常用）压力管道标准

压力管道标准

压力管道标准规格

DN-公称直径

Ф－外径

大外径系列

DN15-ф22mm，DN20-ф27mm

DN25-ф34mm，DN32-ф42mm

DN40-ф48mm，DN50-ф60mm

DN65-ф76(73)mm，DN80-ф89mm

DN100-ф114mm，DN125-ф140mm

DN150-ф168mm，DN200-ф219mm

DN250-ф273mm，DN300-ф324mm

DN350-ф360mm，DN400-ф406mm

DN450-ф457mm，DN500-ф508mm

DN600-ф610mm，

小外径系列

DN15-ф18mm，DN20-ф25mm

DN25-ф32mm，DN32-ф38mm

DN40-ф45mm，DN50-ф57mm

DN65-ф73mm，DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

工程管径对照表（常用）管道外径与公称直径的关系

管道外径与公称直径的关系

外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

规格

DN-公称直径

Ф－外径

DN15-ф22mm，DN20-ф27mm

DN25-ф34mm，DN32-ф42mm

DN40-ф48mm，DN50-ф60mm

DN65-ф76(73)mm，DN80-ф89mm

DN100-ф114mm，DN125-ф140mm

DN150-ф168mm，DN200-ф219mm

DN250-ф273mm，DN300-ф324m m

DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，

DN15-ф18mm，DN20-ф25mm

DN25-ф32mm，DN32-ф38mm

DN40-ф45mm，DN50-ф57mm

DN65-ф73mm，DN80-ф89mm

DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm，

钢管尺寸对照表

钢管尺寸对照表公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-

钢管公称直径与外径对照表

一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。 . 管子系列标准压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。世界各国应用的标准体系虽然多，大体可分成两大类。压力管道标准见表3。法兰标准见表4。表3 压力管道标准分类大外径系列小外径系列规格 DN-公称直径 Ф－外径 DN15-ф22mm，DN20-ф27mm DN25-ф34mm，DN32-ф42mm DN40-ф48mm，DN50-ф60mm DN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm

钢管对照表

的工程管径对照表） 1 英寸=25.4毫米=8英分 1/2 是四分(4英分) DN15 3/4 是六分(6英分) DN20 2分管 DN8 4分管 DN15 6分管 DN20 1′ DN25 1.2′ DN32 1.5′ DN40 2′ DN50 2.5′ DN65 3′ DN80 4′ DN100 5′ DN125 6′ DN150 8′ DN200 10′ DN250

12′ DN300 GB/T50106-2001 2.4管径 2.4.1管径应以mm为单位。 2.4.2管径的表达方式应符合下列规定： 1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示； 2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示； 3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示； 4 塑料管材，管径宜按产品标准的方法表示； 5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）. 关于DN与De的区别：

1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下： 4分管：4/8英寸：DN15； 6分管：6/8英寸：DN20； 1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100； De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。拿镀锌焊接钢管为例，用DN、De两种标注方法如下： DN20 De25X2.5mm DN25 De32X3mm DN32 De40X4mm

钢管公称直径与钢管实际外径的对照表

钢管公称直径与钢管实际外径的对照表 Prepared on 22 November 2020

钢管公称直径与钢管实际外径的对照表1英寸=毫米=8英分 1/2是四分(4英分)DN15 3/4是六分(6英分)DN20 2分管DN8 4分管DN15 6分管DN20 1′DN25 ′DN32 ′DN40 2′DN50 ′DN65 3′DN80 4′DN100 5′DN125 6′DN150 8′DN200 10′DN250 12′DN300 GB/T50106-2001 关于DN与De的区别： 1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下： 4分管：4/8英寸：DN15； 6分管：6/8英寸：DN20； 1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；

寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100； De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。拿镀锌焊接钢管为例，用DN、De两种标注方法如下： DN20De25X2.5mm DN25De32X3mm DN32De40X4mm DN40De50X4mm 等等。。。。。。我们习惯于使用DN来标注焊接钢管，在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是指DN，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失。两种管道材料的连接方式不外乎：丝扣连接及法兰连接。其他连接方式就用得很少了。镀锌钢管、PPR管均能采用以上两种连接，只是小于50的管道用丝扣较方便，大于50的用法兰比较可靠。注意：如果是两种不同材质的金属管道相连，要考虑是否会产生原电池反应，否则会加速活跃金属材料管道的腐蚀速度，最好要用法兰连接，并用橡胶垫片类的绝缘材质将两种金属分隔开，包括螺栓都要用垫片分隔，避免接触

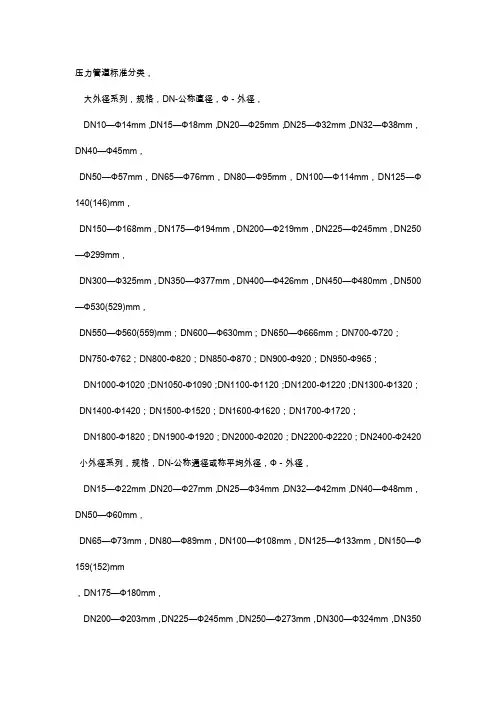

钢管尺寸对照表
