安规四项电⼦产品在制程中的安规要求1.耐压-主要考量产品在异常⾼压下,绝缘系统的承受能⼒.⼯作电压低於50V,⼀般不进⾏耐压测试.a.耐压⼀般与产品的⼯作电压有关.通常⽤的计算公式:1)交流:1000+2*额定⼯作电压2)直流(1000+2*额定⼯作电压)*1.4以上是普通绝缘⽤的试验电压,如果是双重绝缘,则试验电压为普通的2倍.如果计算出来的结果不是100的整数倍,则取⼤不取⼩.例:额定⼯作电压为220V,普通绝缘的试验电压为:交流:1000 2*220=1440V,此时试验电压应当取1500V,⽽不是采⽤四舍五⼊.b.泄漏电流的设定⼀般设定为5~10mA,最⼤不超过100mA,根据不同的⾏业有不同的要求,如医疗器械的泄漏电流⼀般为1mA.c.测试时间的设定⼀般试验设定为1分钟,产线上可考虑缩短,但⼀般爬升时间不得低於1秒.缩短测试时间时,应采⽤更⾼的试验电压.根据UL的规定,可以有如下关系转换:交流(1000V+ 2*额定⼯作电压)*1.2直流(1000V +2*额定⼯作电压)*1.4*1.22.绝缘电阻-主要考量产品的绝缘性能绝缘电阻的试验电压⼀般采⽤直流电压,通常采⽤500V,绝缘电阻不低於10M Ohm,测试时间⼀般也为1分钟.如需缩短测试时间,可参照耐压测试进⾏调整.3.泄漏电流-主要考量在最⼤⼯作电压和最⼤⼯作电流的情况下,产品由於分布电容或绝缘特性引起的,向⼤地或可接触介⾯泄漏的电流,这与产品的绝缘有关.泄漏电流的最⾼限值⼀般为1mA.测试时间⼀般也为1分钟.4.接地电阻-主要考量产品发⽣绝缘崩溃,或正常⼯作情况下泄漏的电荷,能把这些电荷迅速导⼊⼤地的能⼒,这属於⼀种保护措施,这在没有接地的产品中不做考量.接地电阻要求越⼩越好,⼀般的单体接地电阻不允许⼤与0.1Ohm,系统接地总电阻不允许 4 Ohm,系统中接地点之间的连续性电阻不允许⼤於0.01Ohm.根据经验,如果耐压试验通过,那绝缘电阻测试⼀般也会通过,但绝缘电阻试验通过,但不能代表耐压试验也会通过.在⼤规模⽣产的情况下,产线⼀般只要测试耐压即可,绝缘电阻,泄漏电流和接地电阻只是在抽查时进⾏试验.5.安全距离安全距离包括爬电距离和电⽓间隙.爬电距离-带电导体之间沿绝缘表⾯的最短距离.电⽓间隙-带电导体之间的空间最短距离.安全距离是耐压,绝缘电阻,泄漏电流的保证之⼀.安全距离最低限值与产品的⼯作电压有关,请参见下表.6.电磁兼容电磁兼容的要求测试项⽬⽐较多,⼀般要求为:a.传导⼲扰及抗⼲扰b.辐射⼲扰及抗⼲扰c.抗静电d.抗雷击e.抗浪涌或电压突变等因传导⼲扰,辐射⼲扰需要专⽤⽽且庞⼤复杂的测试设备,⼀般采⽤定期抽查并委托有能⼒的测试机构进⾏.电磁兼容现在已成为安规的⼀个极其重要的要求,许多国家以将其列为强制性项⽬,并且独⽴开展电磁兼容认证-EMC认证.7.耐⽕阻燃要求产品本⾝不能起⽕燃烧,在外界存在⽕源时可以⼀起燃烧,但⼀旦外界⽕源消失,产品应⽴即停⽌燃烧.现在电⼦产品通⾏的防⽕等级是采⽤UL94中的V-0.8.机械结构伤害和热伤害电⼦产品由於在结构上存在缺陷,如有锋利的锐边,尖⾓,⽑刺容易造成⼈体的伤害,开孔过⼤或安全距离不够容易触及内部带电的部件造成电击伤害,防护措施不当造成动作部件伤害⼈体,散热措施不当容易灼伤⼈体.⼀般来说,在⼤规模的⽣产中,除了耐压和绝缘电阻可以在线测试外,其他项⽬均采取定期抽查或委外试验.CCC认证规定,产品要进⾏定期确认检验,⾄少每年进⾏⼀次.9.电⼦产品常见的安规零部件a.保险丝b.导线c.X电容和Y电容d.⾼压电容e.变压器,电感f.压敏电阻g.塑胶部件h.绝缘隔离物i.PCB板j.Model label或铭牌k.警⽰标志l.光电耦合器m.外壳n.散热风扇安规零部件是安规认证机构重点管控的部分之⼀,任⼀家安规认证机构都会对获得认证的产品开出⼀份安全关键件清单,安规认证机构会根据这份清单进⾏⼀致性检查.凡是在清单中注明规格型号和⽣产⼚商的,都必须使⽤规定的⼚商和规格型号,未注明⼚商但注明规格型号的,还有可能指定要求获得相应的认证的,必须使⽤规定的规格型号,并需获得相应的认证.安全关键件发⽣变更,必须向安规认证机构申请报备,只有在获得批准认可後,才可变更,有时还必须重新送样试验,试验通过後,才能正式变更.。

耐电压漏电流标准

耐电压漏电流标准

耐电压漏电流标准在不同国家和地区的标准可能会有所不同。

以下是一些常见的标准和规定:
•欧洲标准:在欧洲,EN 61547:2007标准规定了电器的耐电压和漏电流要求。

对于交流电源,标准规定电压为1200V,直流电源的电压规定为800V。

在漏电流方面,该标准将漏电流分为三类:
1.接触电流(Contact Current):流经设备可接触部分的电流,包括工作电流和故障电流。

2.泄漏电流(Leakage Current):流经设备不可接触部分的电流,包括电容漏电流、绝缘电阻漏电流等。

3.故障电流(Fault Current):由于设备故障而流经设备的电流。

•中国标准:在中国,GB 4943.1-2022《音视频、信息技术和通信技术设备第1部分:安全要求》对绝缘电阻和耐电压测试提出了要求。

对于绝缘电阻的测试,标准中要求使用抗电强度这个项目来进行评估。

对于交流电压的要求基本上是正弦波形、频率为50Hz或60Hz的交流电压,或者是等于规定的交流试验电压峰值的直流电压。

以上信息仅供参考,具体标准建议咨询相关领域的专业人士或查阅相关文献资料。

漏电流安规测试学习心得

漏电流安规测试学习心得

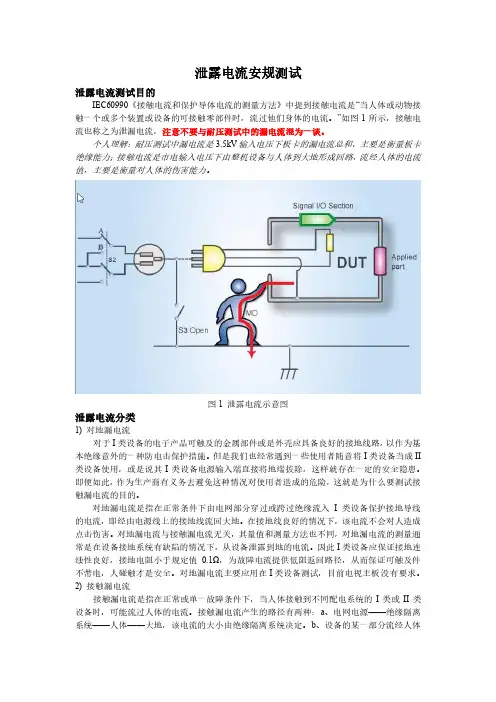

泄露电流安规测试泄露电流测试目的IEC60990《接触电流和保护导体电流的测量方法》中提到接触电流是“当人体或动物接触一个或多个装置或设备的可接触零部件时,流过他们身体的电流。

”如图1所示,接触电流也称之为泄漏电流,注意不要与耐压测试中的漏电流混为一谈。

个人理解:耐压测试中漏电流是3.5kV输入电压下板卡的漏电流总和,主要是衡量板卡绝缘能力;接触电流是市电输入电压下由整机设备与人体到大地形成回路,流经人体的电流值,主要是衡量对人体的伤害能力。

图1 泄露电流示意图泄露电流分类1) 对地漏电流对于I类设备的电子产品可触及的金属部件或是外壳应具备良好的接地线路,以作为基本绝缘意外的一种防电击保护措施。

但是我们也经常遇到一些使用者随意将I类设备当成II 类设备使用,或是说其I类设备电源输入端直接将地端拔除,这样就存在一定的安全隐患。

即便如此,作为生产商有义务去避免这种情况对使用者造成的危险,这就是为什么要测试接触漏电流的目的。

对地漏电流是指在正常条件下由电网部分穿过或跨过绝缘流入I类设备保护接地导线的电流,即经由电源线上的接地线流回大地。

在接地线良好的情况下,该电流不会对人造成点击伤害。

对地漏电流与接触漏电流无关,其量值和测量方法也不同,对地漏电流的测量通常是在设备接地系统有缺陷的情况下,从设备泄露到地的电流。

因此I类设备应保证接地连续性良好,接地电阻小于规定值0.1Ω,为故障电流提供低阻返回路径,从而保证可触及件不带电,人碰触才是安全。

对地漏电流主要应用在I类设备测试,目前电视主板没有要求。

2) 接触漏电流接触漏电流是指在正常或单一故障条件下,当人体接触到不同配电系统的I类或II类设备时,可能流过人体的电流。

接触漏电流产生的路径有两种:a、电网电源——绝缘隔离系统——人体——大地,该电流的大小由绝缘隔离系统决定。

b、设备的某一部分流经人体流入到设备的另一部分,该电流的大小由设备的限流电路所决定。

接触漏电流直接流经人体,是人触电危险的主要因素,其值过大将对人体造成电击伤害。

耐压测试漏电流标准

耐压测试漏电流标准

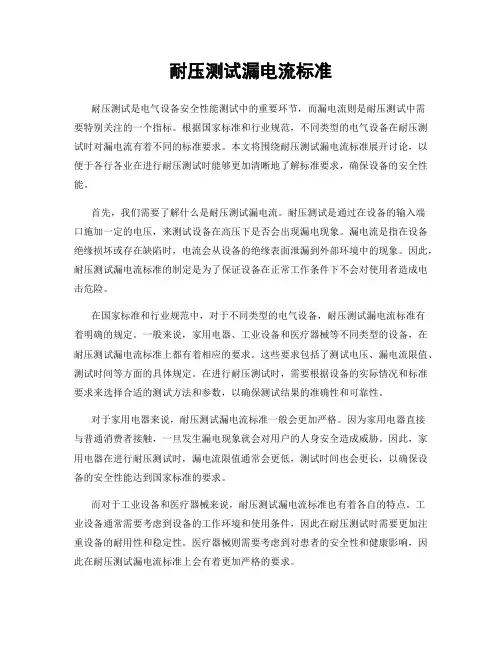

耐压测试漏电流标准耐压测试是电气设备安全性能测试中的重要环节,而漏电流则是耐压测试中需要特别关注的一个指标。

根据国家标准和行业规范,不同类型的电气设备在耐压测试时对漏电流有着不同的标准要求。

本文将围绕耐压测试漏电流标准展开讨论,以便于各行各业在进行耐压测试时能够更加清晰地了解标准要求,确保设备的安全性能。

首先,我们需要了解什么是耐压测试漏电流。

耐压测试是通过在设备的输入端口施加一定的电压,来测试设备在高压下是否会出现漏电现象。

漏电流是指在设备绝缘损坏或存在缺陷时,电流会从设备的绝缘表面泄漏到外部环境中的现象。

因此,耐压测试漏电流标准的制定是为了保证设备在正常工作条件下不会对使用者造成电击危险。

在国家标准和行业规范中,对于不同类型的电气设备,耐压测试漏电流标准有着明确的规定。

一般来说,家用电器、工业设备和医疗器械等不同类型的设备,在耐压测试漏电流标准上都有着相应的要求。

这些要求包括了测试电压、漏电流限值、测试时间等方面的具体规定。

在进行耐压测试时,需要根据设备的实际情况和标准要求来选择合适的测试方法和参数,以确保测试结果的准确性和可靠性。

对于家用电器来说,耐压测试漏电流标准一般会更加严格。

因为家用电器直接与普通消费者接触,一旦发生漏电现象就会对用户的人身安全造成威胁。

因此,家用电器在进行耐压测试时,漏电流限值通常会更低,测试时间也会更长,以确保设备的安全性能达到国家标准的要求。

而对于工业设备和医疗器械来说,耐压测试漏电流标准也有着各自的特点。

工业设备通常需要考虑到设备的工作环境和使用条件,因此在耐压测试时需要更加注重设备的耐用性和稳定性。

医疗器械则需要考虑到对患者的安全性和健康影响,因此在耐压测试漏电流标准上会有着更加严格的要求。

总的来说,耐压测试漏电流标准是保证电气设备安全性能的重要依据。

在进行耐压测试时,需要严格按照国家标准和行业规范的要求来进行,以确保设备在正常工作条件下不会对使用者造成危险。

耐压的泄漏电流标准

耐压的泄漏电流标准

耐压的泄漏电流标准在电气设备和电子产品的设计和生产过程中,耐压测试是非常重要的环节。

耐压测试是为了确保产品在正常使用过程中能够安全可靠地工作,而泄漏电流则是耐压测试中的一个重要指标。

本文将围绕耐压的泄漏电流标准展开讨论。

首先,耐压测试是指在设备或产品的设计和生产过程中,通过施加一定的电压,来检验设备或产品的绝缘性能和绝缘材料的质量。

而泄漏电流则是在耐压测试中产生的电流,它是指在设备或产品绝缘材料中由于缺陷或污秽而产生的电流。

泄漏电流的存在可能会导致设备的故障甚至危险,因此对泄漏电流的标准有着严格的要求。

其次,针对不同类型的设备或产品,针对泄漏电流的标准也有所不同。

以家用电器为例,国家标准规定了不同类别电器产品的泄漏电流限值,如普通家用电器的泄漏电流限值为0.75mA,而在潮湿环境下使用的家用电器的泄漏电流限值则更为严格,为0.25mA。

这些限值的设定是为了保障用户在使用电器产品时的安全性。

另外,在工业领域,对于一些需要高压绝缘的设备,如变压器、继电器等,其泄漏电流的标准也有着特殊的要求。

在这些设备中,泄漏电流的限值通常会更低,以确保设备在长时间高压工作时不会出现绝缘故障,从而保障生产运行的安全和稳定。

除了国家标准外,国际上也有一些相关的标准和规范,如IEC、UL等,它们对于泄漏电流的测试方法和限值也有着详细的规定。

因此,在产品设计和生产过程中,需要根据所在地区的标准和规范来进行相应的测试和验证,以确保产品能够符合相关的泄漏电流标准。

总的来说,耐压的泄漏电流标准是保障电气设备和电子产品安全可靠运行的重要指标。

针对不同类型的设备和产品,其泄漏电流的限值有着具体的要求,需要在设计和生产过程中严格遵守相应的标准和规范。

只有确保产品的泄漏电流符合标准要求,才能够保障产品在使用过程中不会出现安全隐患,从而为用户和生产运营提供保障。

安规耐压交流测试之漏电流计算方法

安规耐压交流测试之漏电流计算方法

因此,机种PS-5161-7D Hi-pott . 目前此机种PS-5161-7D Hi-pott 不符合机台實際測試
值, 當YtHH
Page 9 of 10
P&C SBG Peripherals SBU
完成各机种耐壓測試之漏電流計算方法和 五. 習題 : 完成各机种耐壓測試之漏電流計算方法和范圍設定
Step2. L2-1實際 實際Hi-pot Off-set Off實際
I off-set = 0.219mA
Step3. 設定 上下限 . 設為0.219mA, 則 須設為 上下限為 上下限為:
>>> Hi-pot Off-set Off-
( 3.7mA~6.5mA ) Nominal value :4.54mA ( 机台實際測試 是:4.58mA ,与計算值一樣 ) :4.58mA 上下限應設為:3.0mA~7.0mA, 上下限設為:2.0mA~5.0mA, 量偏上限值,易產生誤測.
通過一個被安規單位(UL,TUV,CSA…)認可的“人体阻抗模擬電路”,測量當待測物 (SPS)接通電源時在可觸到的金屬部件与地之間流經人体的電流量.
B.標准:
B.1 輸入電壓為額定電壓上限的106%. B.2 測試結果: Class I≦3.5mA;Class II≦0.25mA. ≦ ≦
Page 2 of 10
B.標准:
B.1 輸入電流不大于25A,(DC or AC)電壓不超過12V,時間至少3秒(TUV要求). B.2 測試結果: 電阻值不得大于100 mΩ.
2.接地泄漏電流測試(Earth 2.接地泄漏電流測試(Earth Leakage Current Test) : 接地泄漏電流測試 A.定義: 定義

安规三项测试标准

安规三项测试标准

安规三项测试标准
安规三项测试包括绝缘电阻测试、耐压测试和泄漏电流测试,是确保电子产品安全的重要环节。

一、绝缘电阻测试
1. 目的:绝缘电阻测试的目的是检测产品绝缘性能是否符合标准要求,以保障使用者的人身安全。

2. 测试方法:在产品电源输入端与地之间施加一定电压,测量产品绝缘电阻值。

3. 测试标准:绝缘电阻值应大于规定值,如AC220V输入电压情况下,绝缘电阻值应大于2MΩ。

二、耐压测试
1. 目的:耐压测试的目的是检测产品在规定电压下的绝缘性能是否稳定,以避免因电压波动等原因对产品造成损害。

2. 测试方法:在产品电源输入端与地之间施加一定时间的交流或直流高压,观察产品是否出现击穿、闪络等现象。

3. 测试标准:在规定电压下,耐压测试过程中不应出现击穿、闪络等现象。

三、泄漏电流测试
1. 目的:泄漏电流测试的目的是检测产品在正常工作状态下的泄漏电流是否符合标准要求,以保障使用者的人身安全。

2. 测试方法:在产品外壳与地之间施加一定电压,测量产品泄漏电流值。

3. 测试标准:泄漏电流值应小于规定值,如AC220V输入电压情况下,泄漏电流值应小于5mA。

以上是安规三项测试的标准及方法,在进行测试时需严格遵守相关规定,以保证测试结果的准确性和可靠性。

耐压试验泄漏电流标准

耐压试验泄漏电流标准

耐压试验泄漏电流标准摘要:一、耐压试验泄漏电流的概念与重要性二、耐压试验泄漏电流的标准规定三、耐压试验泄漏电流的测量方法与注意事项四、总结与建议正文:一、耐压试验泄漏电流的概念与重要性耐压试验泄漏电流是指在耐压试验过程中,被测试设备在一定时间内流过的泄漏电流。

耐压试验是一种常见的电气安全测试方法,用于检测电气设备的绝缘强度和泄漏电流是否达到标准要求,以确保设备在正常使用条件下不会发生绝缘击穿或泄漏电流过大等安全问题。

泄漏电流是指在设备绝缘系统内,由于各种原因(如绝缘老化、污染、机械损伤等)导致的电流泄漏现象。

泄漏电流过大可能会导致设备绝缘击穿,进而引发火灾、触电等安全事故。

因此,对电气设备的泄漏电流进行检测和控制,是确保设备安全运行的重要措施之一。

二、耐压试验泄漏电流的标准规定我国对于耐压试验泄漏电流的标准规定主要参考了国际标准IEC 60270-1999《电气设备耐压试验第1 部分:一般规定》和GB 50150-2006《电气装置安装工程电气设备交接试验标准》等相关标准。

根据这些标准规定,耐压试验泄漏电流应满足以下要求:1.泄漏电流应小于或等于设备制造商规定的最大允许泄漏电流值。

2.泄漏电流随电压的变化应呈线性关系。

3.在试验过程中,泄漏电流不应突然增大或减小。

三、耐压试验泄漏电流的测量方法与注意事项1.测量方法耐压试验泄漏电流的测量方法主要有以下两种:(1)直流泄漏电流测量法:在设备施加一定的直流电压,通过测量泄漏电流来判断设备的绝缘性能。

(2)交流泄漏电流测量法:在设备施加一定的交流电压,通过测量泄漏电流来判断设备的绝缘性能。

2.注意事项在进行耐压试验泄漏电流测量时,应注意以下几点:(1)试验前应确保设备充分放电,避免误触触电。

(2)试验过程中应按照标准规定的电压和时间进行试验,确保试验结果准确。

(3)测量泄漏电流时,应使用精确度较高的泄漏电流表,并注意校准仪表。

(4)在试验过程中,应随时观察泄漏电流值,如发现异常情况,应立即停止试验并进行分析。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

安规耐压与漏电流经典为何产品要进行电气安规测试?这是许多产品制造商最想问的一个问题,当然最普遍的回答是“因为安规标准中有规定。

”若您能深入了解电气安规的背景,便会发现它背后所隐含的责任与意义。

电气安规测试虽然在生产线占了一点时间,但它却能让您降低产品因电气危害而回收的风险,第一次就做对,才是降低成本并维护商誉的正确方法。

何谓电气伤害(Electrical Shock)?造成电气伤害的因素有很多种,其中最主要的是电流经过人体所造成的电气伤害。

此类电气伤害对人类具有直接的影响性,伤害的严重性依电能的大小、湿度、接触面积等有所不同。

想像你在浴缸里泡澡时,突然运作中的吹风机掉落在浴缸里,这样的情况,使得电流从吹风机经过你的身体而流向地面。

此时,你的心脏出现不规则心悸、血压下降,造成不可挽回的悲剧。

何谓Ⅰ类产品与Ⅱ类产品?ClassⅠ 设备是指可接触之导体零件连接至接地保护导体;当基本绝缘失效时,接地保护导体必须能承受失效误电流,也就是当基本绝缘失效时,可接触零件不可变成活电部。

简单地说,电源线有接地脚之设备为ClassⅠ设备 。

ClassⅡ设备不仅依赖『基本绝缘』来防范电缶,且另提供其它的安全预防措施,如『双重绝缘』或『强化绝缘』。

对于保护性接地或安装条件的可靠性并无条件规定。

电气伤害的测试主要有哪些?电气伤害的测试主要分为以下四种:耐压测试(Dielectric Withstand Hipot Test):耐压测试在产品的电源端与地端电路上,施以一高压并量测其崩溃状态。

绝缘电阻测试(Isolation Resistance Test):量测产品电气绝缘状态。

漏电流测试(Leakage Current Test ):检测AC/DC电源流至地端的漏电流是否超过标准。

接地保护测试(Protective Ground):检测可接触之金属机构等部位是否有确实接地。

安规标准对於耐压测试环境是否有特殊的要求?针对制造商或是测试实验室的测试人员安全, 在欧洲早已行之多年,不论是电子电器、资讯科技产品、家用电器、机械工具或其他设备的制造商及测试人员, 在各项的安规法规里都有章节去规定,不论是UL、 IEC、EN都有,其中内容包括测试区域标示(人员位置、仪器位置、DUT位置)、设备标示(清楚标示"危险"或是测试中的项目)、设备工作台等相关设施的接地状态、各测试设备的电气绝缘能力(IEC 61010)。

什么叫耐压测试?耐压测试或高压测试(HIPOT测试) ,是用来验证产品的质量和电气安全特性(如JSI、CSA、BSI、UL、IEC、TUV等等国际安全机构所要求的标准)的一种100%的生产线测试,也是最多人知道的和经常执行的生产线安全测试。

HIPOT测试是确定电子绝缘材料足以抵抗瞬间高电压的一个非破坏性的测试,是适用于所有设备为保证绝缘材料是足够的的一个高压测试。

进行HIPOT测试的其它原因是,它可以查出可能的瑕疵譬如在制造过程期间造成的漏电距离和电气间隙不够。

为何要做耐压测试?正常情况下,电力系统中的电压波形是正弦波。

电力系统在运行中由于雷击、操作、故障或电气设备的参数配合不当等原因,引起系统中某些部分的电压突然升高,大大超过其额定电压,这就是过电压。

过电压按其发生的原因可分为两大类,一类是由于直接雷击或雷电感应而引起的过电压,称为外部过电压。

雷电冲击电流和冲击电压的幅值都很大,而且持续时间很短,破坏性极大。

但由于城镇及一般工业企业内的3-10kV与以下的架空线路,因受厂房或高大建筑物的屏蔽保护,所以遭受直接雷击的概率很小,比较安全。

而且这里讨论的是民用电器,不在上述范围内,就不进一步讨论。

另一类是因为电力系统内部的能量转换或参数变化引起的,例如切合空载线路,切断空载变压器,系统内发生单相弧光接地等,称为内部过电压。

内部过电压是确定电力系统中各种电气设备正常绝缘水平的主要依据。

也就是说,产品的绝缘结构的设计不但要考虑额定电压而且要考虑产品使用环境的内部过电压。

耐压测试就是检测产品绝缘结构是否能够承受电力系统的内部过电压。

AC耐压测试有什么优点呢?通常AC 耐压测试比DC耐压测试更容易获得安全机构的接受。

主要理由是大多数被测物品将工作于AC电压之下,而且AC耐压测试提供两种极**替给绝缘施加压力的优点,更接近产品在实际使用中会碰到的压力。

由于AC测试不会给容性负载充电,从开始施加电压到测试结束电流读数保持一致。

因此,由于不存在监视电流读数所要求的稳定化问题,也就不需要逐渐升高电压。

这意味着,除非被测产品感应到突然施加的电压,操作员可以立即施加全电压并读出电流而不用等待。

由于AC电压不会给负载充电,在测试之后用不着给被测设备放电。

AC耐压测试有什么缺点呢?在测试容性负载时,总电流由电抗性电流和泄漏电流组成。

当电抗性电流量远大于真实泄漏电流时,可能难于测出有过量泄漏电流的产品。

在测试大容性负载时,所需要的总电流远大于泄漏电流本身。

由于操作员面对更大的电流,这可能是一个更大的危险。

DC耐压测试有什么优点呢?当被测设备(DUT)充满了电,流过的就只有真正的泄漏电流。

这使DC耐压测试器能够清楚地显示出被测产品的真正泄漏电流。

由于充电电流是短暂的,DC耐压测试器的功率要求通常可以比用来测试同样产品的AC耐压测试器的功率要求小得多。

DC耐压测试仪有什么缺点呢?由于DC耐压测试的确给被测物(DUT)充电,为了消除在耐压测试后处置被测物(DUT) 之操作员触电的危险,在测试后就必须给该被测物(DUT)放电。

DC测试会对电容充电。

如果DUT实际上用交流电源的话,DC法就没有模拟实际情况。

AC耐压测试和DC耐压测试的区别耐压测试有两种:AC耐压测试和DC耐压测试。

由于绝缘材料的特性决定了交流和直流电压的击穿机理不同。

大多数绝缘材料和系统都包含了一系列不同的介质。

当对之施加交流试验电压时,电压将按材料的介电常数和尺寸等参数的比例来分配电压。

而直流电压只按材料的电阻的比例来分配电压。

而且实际上,绝缘结构发生击穿,往往是电击穿,热击穿,放电等多种形式同时存在,很难截然分开。

而交流电压比直流电压增加了热击穿的可能性。

所以,我们认为交流耐压测试比直流耐压测试更加严格。

实际操作中,在进行耐压测试时,如果要使用直流做耐压测试时,试验电压要求比交流工频的试验电压高。

一般直流耐压测试的试验电压是通过把交流试验电压的有效值乘以一个常数K。

通过对比测试,我们有如下的结果:电线电缆产品,常数K选用3; 航空工业,常数K选用1.6 至1.7;CSA对民用产品一般使用1.414。

怎样确定耐压测试使用的测试电压呢?决定耐压测试的测试电压取决于您产品所要投入的市场,你必须遵守该国进口管制条例组成部分的安全标准或规定。

安全标准中规定了耐压测试的测试电压和测试时间。

最理想的状况是请你的客户给您相关测试要求。

一般耐压测试的测试电压如下:工作电压在42V到1000V之间的,测试电压是工作电压的两倍加上1000V。

这种测试电压要施加1分钟。

例如,对于工作于230V的一种产品,测试电压是1460V。

如果减短施加电压的时间,就必须增大测试电压。

什么是耐压测试的容量,要如何计算?耐压测试器的容量是指其功率输出。

而耐压测试器容量决定于最大的输出电流x最大输出电压。

例如:5000Vx100mA=500VA为什么使用AC耐压测试与DC耐压测试所量测之漏电流值会不同?被测物的杂散电容是导致AC与DC耐压测试所量测值不同的主要原因。

用AC测试时可能无法充饱这些杂散电容,会有一个持续电流流过这些杂散电容。

而用DC测试,一旦被测物上的杂散电容被充饱,剩下的就是被测物实际的漏电电流,故使用AC耐压测试与DC耐压测试所量测之漏电流值会有不同 。

什么是耐压测试之漏电流绝缘体是不导电的,但实际上几乎没有什么一种绝缘材料是绝对不导电的。

任何一种绝缘材料,在其两端施加电压,总会有一定电流通过,这种电流的有功分量叫做泄漏电流,而这种现象也叫做绝缘体的泄漏。

对于电器的测试,泄漏电流是指在没有故障施加电压的情况下,电气中带相互绝缘的金属零件之间,或带电零件与接地零件之间,通过其周围介质或绝缘表面所形成的电流称为泄漏电流。

按照美国UL标准,泄漏电流是包括电容耦合电流在内的,能从家用电器可触及部分传导的电流。

泄漏电流包括两部分,一部分是通过绝缘电阻的传导电流I1;另一部分是通过分布电容的位移电流I2,后者容抗为XC=1/2pfc与电源频率成反比,分布电容电流随频率升高而增加,所以泄漏电流随电源频率升高而增加。

例如:用可控硅供电,其谐波分量使泄漏电流增大。

耐压测试之漏电流与电源泄漏电流(接触电流)有何不同?耐压测试是侦测流过被测物绝缘系统之漏电流,以一高于工作电压之电压施加于绝缘系统;而电源泄漏电流(接触电流)则是在被测物正常操作下,以一最不利的条件(电压、频率)对被测物量测漏电流。

简单地说,耐压测试之漏电流为无工作电源下所量测之漏电流,电源泄漏电流(接触电流)为正常操作下所量测之漏电流 。

接触电流的分类对于不同结构的电子产品,接触电流的量测也是有不同的要求,但总括来说接触电流可分为对地接触电流Ground Leakage Current、表面对地接触电流Surface to Line Leakage Current以及表面间接触电流Surface to Surface Leakage Current测试三种。

为什么要做接触电流测试?对于 I 类设备的电子产品可触及的金属部件或是外壳还应具备良好的接地线路,以作为基本绝缘以外的一种防电击保护措施。

但是[size=+0]我们也经常遇到一些使用者随意将 I 类设备当成 II 类设备使用,或是说其 I 类设备电源输入端直接将接地端 (GND) 拔除,这样就存在一定的安全隐患。

即便如此,作为生产厂商有义务去避免这种情况对使用者造成的危险。

这就是为什么要做接触电流测试的目的所在。

为什么耐压测试之漏电电流设定无一标准?在AC耐压测试时因被测物种类不同,且被测物内都会有杂散电容存在以及测试电压不同就会有不同的漏电电流故无一标准。

如何决定测试电压?决定测试电压最好的方法就是依据测试所需之规格设定。

一般而言,我们会依2倍的工作电压加上1000V作为测试电压设定。

例如一产品的工作电压是115VAC的话,我们就以2 x 115 + 1000 = 1230 Volt作为测试电压。

当然,测试电压也会因绝缘层的等级之不同而有不同的设定。

Dielectric Voltage Withstand Testing、High Potential Testing、Hipot Testing有什么不同?这三个名词都是相同的意思,只是在测试产业中常交替使用。
