双向无线对讲系统介绍共51页
双向无线对讲系统介绍
a. B
b. C
c. D
d. E
1-48
h
测试（续）
11. 与调频相比，调幅对于噪声和干扰不敏感。
_________ 对
_________ 错
12. 安装在办公室或总部的无线单元称为∶
a. 车载台
b. 对讲机
c. 固定台
d. 接收机
13. 车载中主要用何种电源?
a. 车载电池
b. 自带电池
c. 交流电
请用15分钟时间回答下列问题。 然后全班讨论答案。
1-45
h
测试
1. 无线信号来回振荡的速率被称为
a.
调制
b.
频率
c.
静噪
d.
赫兹
2. 无线通信系统传输时的主要功能
a. 同一时刻和一组人
b.
双向
c. 某一时刻和一个人
3. 使用无线对讲机进行通信的两个主要理由是什么? a. 减少成本，增加利润 b. 经济与安全 c. 比邮件便宜且速度快 d. 与电话相比传送距离长且私密性好
对讲机小巧轻便，可以让保安和 指挥人员随身携带。
电源来自自带的电池。
对讲机包括发射机、接收机以及 内置扬声器、麦克风和天线。
1-18
h
无线对讲系统的操作
1. 同频单工 2. 异频单工 3. 转发器
1-19
无线对讲系统的操作
单/半双工 无线对讲操作
发射机
天线
即按即讲 开关 (PTT)
接收机
T
为什么要使用无线对讲系统？ (续三)
控制原因
可以监控运营情况 工作人员之间的沟通 工作人员的问题/担忧
及时地做出计划或改变 可以立即传达指令和计划的改变
数字化IP网络双向对讲语音通讯系统概述
个性化
按照普通室内外环境、恶劣环境、特定环境的要求设计了多款 对讲终端，以满足用户不同的使用需求；
网络化
传输距离无限制，有网络连通的地方就可以实现对讲通讯，为 构建最为广阔范围的对讲通讯系统提供了平台；
系统特点
兼容性
安全性
扩展性
IP网络双向对讲 语音系统同时可 作报警系统和广 播系统（与数字 IP网络公共广播 系统相互兼容） ；
数字化IP网络双向 对讲语音通讯系统概述
产品目录
1.系 统 概 述 2.系 统 特 点 3.系 统 架 构 4.系 统 功 能 5.产 品 介 绍 6.工 程 案 例
系统概述
1
利用网络，结合网络通讯技术， 采用基于网络传输的数字ITC/IP协 议，基于网络数字音频技术，将 音频信号以数据包的形式在局域 网和广域网上进行传输，再加上I TC独有的核心处理器，结合个性 化的操作硬件，组成一套纯数字 的网络双向对讲通讯语音系统， 作为新一代纯音频、双向对讲、 免提对讲、紧急呼叫、音乐广播、 应急广播、等先进使用功能的数 字IP网络双向对讲通讯语音系统
Company Logo
系统特点
头戴式耳麦通话
对讲语音的数字录音
10、耳麦通话功能：管理中心的桌面式语音对讲话筒可外接耳麦，保证工作人员可以在有 人声噪音或环境噪音的情况下良好的与远端语音对讲终端的通话。 系统可与消防中心进行联动，实现分区或临层消防报警。 11、对讲语音的数字录音 系统能自动把对讲语音进行数字化录音，录音文件保存在服务器。
系统特点
先进性
数字IP网络双向对讲语音通讯系统采用数字音频处理技术，具 有先进的回声抵消和噪声抑制技术，轻松实现全双工实时语音 对讲、多方通话和公共广播功能；
无线对讲系统

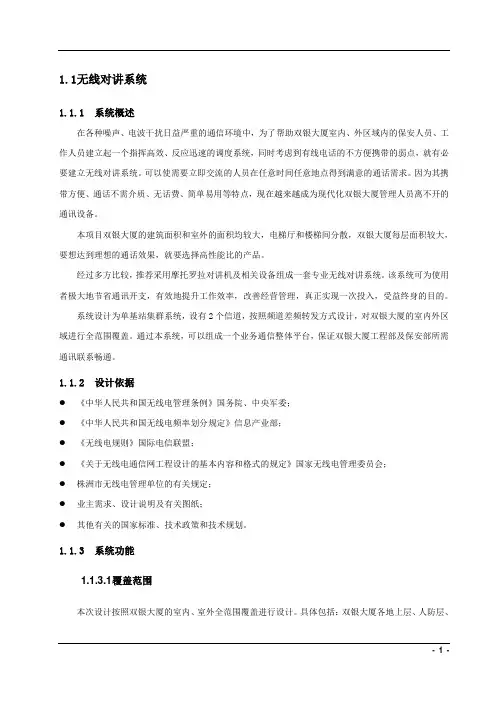

1.1无线对讲系统1.1.1系统概述在各种噪声、电波干扰日益严重的通信环境中，为了帮助双银大厦室内、外区域内的保安人员、工作人员建立起一个指挥高效、反应迅速的调度系统，同时考虑到有线电话的不方便携带的弱点，就有必要建立无线对讲系统。
可以使需要立即交流的人员在任意时间任意地点得到满意的通话需求。
因为其携带方便、通话不需介质、无话费、简单易用等特点，现在越来越成为现代化双银大厦管理人员离不开的通讯设备。
本项目双银大厦的建筑面积和室外的面积均较大，电梯厅和楼梯间分散，双银大厦每层面积较大，要想达到理想的通话效果，就要选择高性能比的产品。
经过多方比较，推荐采用摩托罗拉对讲机及相关设备组成一套专业无线对讲系统。
该系统可为使用者极大地节省通讯开支，有效地提升工作效率，改善经营管理，真正实现一次投入，受益终身的目的。
系统设计为单基站集群系统，设有2个信道，按照频道差频转发方式设计，对双银大厦的室内外区域进行全范围覆盖。
通过本系统，可以组成一个业务通信整体平台，保证双银大厦工程部及保安部所需通讯联系畅通。
1.1.2设计依据●《中华人民共和国无线电管理条例》国务院、中央军委；●《中华人民共和国无线电频率划分规定》信息产业部；●《无线电规则》国际电信联盟；●《关于无线电通信网工程设计的基本内容和格式的规定》国家无线电管理委员会；●株洲市无线电管理单位的有关规定；●业主需求、设计说明及有关图纸；●其他有关的国家标准、技术政策和技术规划。
1.1.3系统功能1.1.3.1 覆盖范围本次设计按照双银大厦的室内、室外全范围覆盖进行设计。
具体包括：双银大厦各地上层、人防层、大楼附近区域；覆盖公共区、客房层、电梯厅、楼梯间、机房等。
如有需要，我司将组织专业人员携带专业仪器，进行本项目的实地测试，力保覆盖范围没有盲区。
1.1.3.2 实现功能按照设计要求，实现：✓具备频道差频转发功能，设计2个信道。
✓所有对讲机，固定台可分多组进行通话，并可特设一个高级管理人员组（或领导组）进行讲话并监听有关人员的工作情况。
无线对讲系统设备参数详解
·无线对讲系统设备参数详解设计单位：河南讯罗通信技术有限公司日期：2013年07月14日1.1XiR R8200数字中继转发站摩托罗拉的XiR R8200系列中继转发信道机可以在 UHF、VHF和低频段下工作,适合各种应用,能够与现有的基础设施集成,以满足您的需要。
19”标准机柜的设计,让使用更加灵活。
频率范围：136-174MHz 403~470MHz信道间隔：12.5KHz射频输出功率：45W频率稳定性：+/-0.5PPM接收机互调：75dB接收机邻近信道选择：60dB/12.5kHz支持数字TDMA模式下2个同步语音或数据信道高功率下100%连续工作周期可在模拟或数字模式下工作耐用性和可靠性符合美国军标810C、D、E和F显示屏：LED 指示灯可显示开启、中继台禁用、数字模式、模拟模式机身颜色：黑色产品尺寸：132.6x482.6x296.5mm1.2合路分路平台合路器FH420-2(品牌：讯罗通信)频率范围：400～430MHz插损：≤3.5信道间隔：≥80dB输入端口电压驻波比：≤1.25:1输出端口电压驻波比：≤1.25:1输入功率：100W接口：Ｎ型温度范围:零下25至55℃尺寸:1U分路器JF420-2((品牌：讯罗通信)频率范围：400～430MHz增益：0~5dB输入端电压驻波比：≤1.5：1输出端电压驻波比：≤1.5：1IP3：≥5dBm系统供电电压：AC-220V接口：N尺寸：1U1.3双工器SGQ-420D((品牌：讯罗通信)频率范围：400～470MHz收、发频率间隔：10MHz插入损耗:≤1.25dBRx端对Tx抑制度:≥80dBTx端对Rx抑制度：≥80dB承受功率:≥50w接口类型：N尺寸:1U1.4室内全向吸顶天线TX-420(品牌：讯罗通信)频率范围: 400-490 MHz带宽:16 MHz增益:2.15 dBi驻波比:≤2.0阻抗:50Ω极化方式:垂直最大功率:50 W接头型号:N座天线尺寸:Ф165×94 mm重量:250 g安装方式:螺母板固定于天花板1.5室外全向吸顶天线TQJ-420(品牌：讯罗通信)频率范围: 400~480 MHz带宽:16 MHz增益:7.8 dBi驻波比:≤1.5阻抗:50Ω极化方式:垂直最大功率:100 W接头型号:N座天线尺寸:1.8m重量:2Kg1.6避雷器BLQ-420(品牌：讯罗通信)工作频率：0~2500MHz驻波：≤1.1插损：≤0.2dB放电开始电压：DC350V±15%冲击波放电电压：1000V冲击波电流耐量：6000A接头类型：N型尺寸：77X41X21重量：114g1.7同轴电缆HCAAYZ-50-12(品牌：中天日立)为减少信号在传输过程中的衰减及干扰，我们建议采用符合移动通信规范标准的低烟无卤波纹管通信同轴线缆，具备一下优点：直径12-22mm管径信号衰减小于普通线缆一半 2.5~4.9dB/100米；屏蔽层全铜覆盖，抗干扰能力强，泄露量小；低烟无卤符合消防要求；最大使用频率：8.8 GHZ速度系数：88%电容：76 pF/m额定功率峰值： 58 KW内导体直流电阻：1.62Ω/Km外导体直流电阻：2.08Ω/Km绝缘介电强度：6000 DC.V最大电压驻波比：≤1.15特性阻抗：50±1Ω三阶交调：≥155 dBc平均功率：VSWR 1.0环境温度：40℃，内导体温度100℃1.8耦合器与功分器耦合器OHQ-420(品牌：讯罗通信)频率范围：350～480MHz端口驻波：≤1.30端口隔离：≥20dB互调：≤-120dB工作湿度：≤95%最大输入功率：50w接口：Ｎ型温度范围：零下25至55℃尺寸：175×55×18mm功分器GFQ-420-2（讯罗通信）频率范围：400～500MHz端口驻波:≤1.25端口隔离:≥28dB插入损耗:≤3.3dB工作湿度:≤95%接口:Ｎ型温度范围:零下20至55℃尺寸:95×70×24mm1.9干线放大器GF-420（品牌：讯罗通信）频率范围：403-470MHz收发间隔：10MHz带宽：2MHz输入功率:10mw、20mw、30mw、40mw输出功率:600mw、10w、16w、20w增益:13dB带内波动:≤2dB波形质量：≥0.96频率误差：≤3.3Hz电压驻波比：≤1.25传输时延：≤3μS阻抗：50Ω接口：N型尺寸：500×300×100mm（挂墙安装）1.10数字对讲机XiR P8200（品牌：摩托罗拉）频率范围：136-174MHz 403~470MHz射频输出功率：3W频道数量：32个信道间隔：12.5KHz频率稳定性：+/-1.5PPM接收机互调：70dB接收机邻近信道选择：60dB/12.5kHz耐用性和可靠性符合美国军标810C、D、E和F供电时间：数字模式下13小时，模拟模式下9小时机身颜色：黑色产品尺寸：131.5x63.5x35.2mm1.11数字对讲机XiR P8260（品牌：摩托罗拉）率：136 — 174 MHz , 350-400MHz ,403 — 470MHz功率输出：1~4W (UHF)，1~5W (VHF)信道： 160信令： ETSI DMR Tier 2选件板：有键盘：有显示屏：有紧急报警按键：有文本消息传送：有电池寿命： 9 小时（模拟），13 小时（数字）—配有 IMPRES 1500 mAH 锂电池军用标准：符合军标 MIL-STD 810C、D、E 和 F 及 IP57 标准本质安全：是重量：360 克（含 IMPRES 1500 mAH 锂电池）外形尺寸： 131.5 毫米 x 63.5 毫米 x 35.2 毫米1.12遥距控制组件XiR M8268（品牌：摩托罗拉）频率：136 - 174 MHz, 350-400MHz, 403 - 470MHz信道：160功率输出：UHF - 1 至 25W（低功率），25 至 40W（高功率），VHF - 1 至 25W（低功率），25 至 45W（高功率）信道间隔：12.5 kHz（模拟/数字），25 kHz（模拟）电源：13.8 VDC显示屏：双行显示重量：1800 克内置 GPS ：有外形尺寸：51 毫米 x 175 毫米 x 206 毫米利用 TDMA 技术，在一个许可频率，可获得两倍的呼叫容量可以为模拟或数字运行进行专门的软件配置 - 实现模拟到数字的平稳转换集成的 GPS 模块开拓了新的跟踪和定位服务应用，同时提高了安全性集成语音和数据，既可以提高无线对讲机的工作效率，又可以为多种应用提供支持。
无线对讲系统
一、系统概述信息技术在人们生产、生活中的作用日益突出，作为信息交流的一种重要方式，无线通信在世界范围内正发挥着日益重要的作用，而且其应用日益广泛。
用户要求能在任何时候、任何地方、能和任何人利用无线通信交换任何信息。
这就产生了一项新的需求---无线信号室内覆盖系统。
无线信号室内覆盖系统作为移动通信的设备之一，其最大的特点就是系统主要用来解决大型建筑物内部的信号盲区，通过覆盖使信号在有关空间区域内有效，使客户不在受建筑物空间和屏蔽束缚，实现在有效域内的工作协调和指挥调度需求。
由于建筑原因（多为大型建筑物，钢筋水泥结构屏蔽较严重），特别是一些大型地下建筑（地下1-4层），往往是覆盖盲区，因此，如何解决好室内无线覆盖，满足用户需求，提高网络质量，已变得越来越重要，也成为无线通信网络优化的一个焦点。
室内无线覆盖问题从广义上来讲，不仅仅是对室内盲区的改善，同时也应包括对室内无线通信质量、网络质量、系统容量的改善。
室内无线对讲通信对大楼物业管理的高效率带来可能；也是业主和保安管理大楼最简洁和方便的一种通信工具。
室内无线对讲通信的改善，对于业主提高大楼(建筑)形象、应对突发事件、提高办事效率和为用户提供更好更完美的服务具有很大意义。
无线对讲系统的无线对讲信号有效覆盖区域为地下及地上建筑，以确保无线对讲系统通信之清晰、流畅。
保障业主内部管理、物业使用和维护，以及保安、消防、紧急通信之要求等，使其内部管理、维护以及保安、消防人员之间方便、快捷地保持联系、通讯。
二、施工内容1、信号源设备信号源设备安装在机房内；馈线从弱电管路引出，天线安装在相应的位置。
分布端主馈线由中继台引出，到功分器，由功分器铺设电缆至各天线。
中继台的安装要求清洁、美观，实际施工时可根据具体的室内装修情况作小范围的调整，所有器件均要良好固定。
2、室内馈线室内馈线采用50-12普通传输馈线，要满足防火要求；所有馈线的布放要求整齐、美观，不得有交叉、扭曲、裂损的情况；弯曲半径应符合馈线的技术指标；馈线应用扎带、馈线座、走线梯或馈线夹加以牢固固定；天花吊顶内的馈线固定于吊顶内的龙骨铁架。
双工对讲机

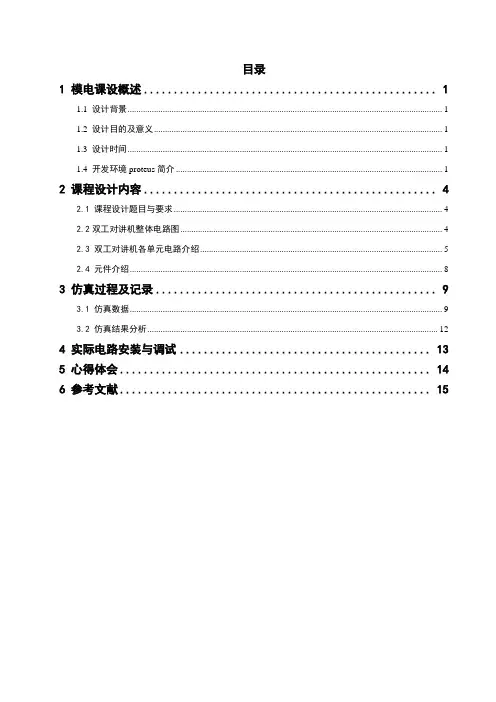

目录1 模电课设概述 (1)1.1 设计背景 (1)1.2 设计目的及意义 (1)1.3 设计时间 (1)1.4 开发环境proteus简介 (1)2 课程设计内容 (4)2.1 课程设计题目与要求 (4)2.2双工对讲机整体电路图 (4)2.3 双工对讲机各单元电路介绍 (5)2.4 元件介绍 (8)3 仿真过程及记录 (9)3.1 仿真数据 (9)3.2 仿真结果分析 (12)4 实际电路安装与调试 (13)5 心得体会 (14)6 参考文献 (15)1 模电课设概述1.1 设计背景所谓双工对讲，是指使用双方可以同时讲话（就像平日我们打免提电话一样），而不用互相通过开关切换来一讲一听，实用非常方便。
对讲机主要应用在公安、民航、运输、水利、铁路、制造、建筑、服务等行业，用于团体成员间的联络和指挥调度，以提高沟通效率和提高处理突发事件的快速反应能力。
随着对讲机进入民用市场，人们外出旅游、购物也开始越来越多地使用对讲机。
对讲机与手机相比有许多独特的地方：（1）讲机不受网络限制，在网络未覆盖到的地方，对讲机可以让使用者轻松沟通；（2）讲机提供一对一，一对多的通话方式，一按就说，操作简单，令沟通更自由，尤其是紧急调度和集体协作工作的情况下，这些特点是非常重要的。
1.2 设计目的及意义（1）培养学生正确的设计思想，理论联系实际的工作作风，严肃认真、实事求是的科学态度和勇于探索的创新精神。
（2）锻炼学生自学软件的能力及分析问题、解决问题的能力。
（3）通过课程设计，使学生在理论计算、结构设计、工程绘图、查阅设计资料、标准与规范的运用和计算机应用方面的能力得到训练和提高。
（4）巩固、深化和扩展学生的理论知识与初步的专业技能。
（5）为今后从事电子技术领域的工程设计打好基础基本要求。
1.3 设计时间课程设计时间：一周1.4 开发环境proteus简介Proteus软件是英国Labcenter electronics公司出版的EDA工具软件（该软件中国总代理为广州风标电子技术有限公司）。
无线全双工对讲系统基站AFDI-BS450用户手册说明书
Wireless Full Duplex Intercom System Base StationAFDI-BS450User’s ManualPlease read the manual carefully before operationInterface DescriptionNo. Item Description1 Power button Press the Power button, the button light is on and the device isstarted. Press again the device is turned off.2 Headset interface External cannon-type headset3 MIC interface External gooseneck shaped microphone4Use headphone to speak and listen.Use gooseneck shaped microphone to speakBelt-packs isolated mode. Turn on the button light, all belt-packs areunable to talk with each other except base station.Group mode. Turn on the button light, now the digital keypad numbersindicate group numbers. Each group could talk internally, but unable totalk with other groups.Base station notices belt-packs. The selected belt-packs screen willflash when pressing the key continuously.Base station speaker button. The speaker is turned on when thebutton light is on.Digital keypad（1-8）You can talk to any person or groups no more than 8 at the same timeby pressing certain digital buttons.5 LCD Screen Display related data6 “Confirm” button. Press to enter menu “Up” button. Move left to change data “Down” button. Move right to change data “Exit” button. Exit menu7 VOLUME Adjust volume of the headset/speaker. Screw clockwise to enlargevolume.8 SPEAKER When using a gooseneck shaped or handhold microphone, soundcould be played by SPEAKER.PreparationsStep 1Antenna installation. Install the antenna on the base, then plug the connector into the ANT interface of the base station.Step 2Power cable connection. Plug one end of the power cable connector into the base station power interface, and another end into AC 110/220V power socket.Step 3Headset and microphone installation. Plug connectors of headset and microphone into corresponding interface as required.Step 4 (Please ignore this step if you don’t need tally function)Base station and switcher connection. Plug one end of the tally cable connector into the base station tally interface, and another end into video switcher tally interface.Step 5Turn on the base station. The lights of digital keypad (1-8) will be lit up. Then press or button to speak by headphone or microphone. Press button to turn on the speaker. Adjust the VOLUME knob to a certain level.Step 6Speak by headphone microphone or goose-neck shaped microphone.Topological diagramIntercom SystemNo limit for belt-pack quantity. It supports 8 belt-packs to talk simultaneously.Tally SystemIt supports 12 red and 12 green tally signals. It could support 15 red and 15 green or 32 red tally signals in special situation.Headphone Interface is XLR Male, which connected with headphone.Microphone Interface is XLR Female, which connected with Goose-neck shaped Microphone.Tally Interface is DB25 Male, which connected with common tally cable to receive tally signal from video switcher. It supports 12 red and 12 green tally signals.RS232 Interface is DB9 Female, which connected with RS232 cable to receive RS232 tally signal.UART Interface is 3.5mm socket, which connected with special cable to receive UART tally signal.2W Interface is 3 wire XLR Male for audio signal.Interface Description4W Interface is XLR internet socket for 4 wire audio signal or RS485 communication.AUX IN Interface is 3 wire XLR Female for analog audio input.AUX OUT Interface is 3 wire XLR Male for analog audio signal output.Screen Prompt DescriptionChannelDisplay base station channel. The channel range is 25 - 110.InternetDisplay Internet status. It will be lit up when connected internet.Group ModeDisplay the status of group mode. It will be lit up when group mode is turned on. In this situation, the numbers on digital keypad indicate Group ID. Group mode and belt-pack isolation mode can’t be turned on at the same time.Turn on group mode, one group can’t talk with another group. Each member of group could talk within his group. Base station could talk with all member of any group.If a group ID on digital pad is turned off, the group can’t communicate with the base station. But the member of group could talk within group.Belt-pack Isolation ModeDisplay the status of belt-pack isolation mode. It will be lit up when belt-pack isolation mode is turned on. In this situation, all belt-packs are unable to communicate with each other. Belt-pack isolation mode and group mode can’t be turned on at the same time.Common ModeIt will be lit up if group mode and belt-pack isolation mode are turned off. In this situation, the numbers on digital keypad indicate belt-pack ID. All belt-packs and base station are able to communicate with each other.If a belt-pack ID on digital pad is turned off. The belt-pack can’t communicate with each other. Belt-pack / Group IDDisplay belt-pack ID or group ID that are sending audio signal. It indicates group ID if group mode is turned on. It indicates belt-pack ID if group mode is turned off.If group mode is turned off and a belt-pack microphone is turned on, the belt-pack ID will be lit up. If a belt-pack ID is turned off and the belt-pack microphone is turned on, the belt-pack ID will also be lit up. In this situation, the base station and the belt-pack couldn’t communicate with each other.If group mode is turned on and any belt-pack microphone in the group is turned on, the group ID will be lit up. If a group ID is turned off and any belt-pack microphone in the group is turned on, the group ID will also be lit up. In this situation, the base station and the group couldn’t communicate with each other.SettingsPress the button, the screen will prompt “Press Return Key into menu”. Then press thebutton to enter the menu. Select the following settings by pressing and buttons. Includes Channel Setting, Background Sound Level, Noise Suppression Level, MIC Return, TALLY Setting, two wire setting, Language Setting, Preload configuration, etc. Press button to enter a setting. Press button to return to the previous menu after setting. Press button again to exit menu.Channel SettingEnter the menu and choose “Channel Setting”. Then press “Confirm” button to enter the setting. Choose channel by pressing “Up” and “Down” button. The channel range is 25-110. Press “Exit” button to return to the previous menu after setting.It is advised to set a big channel spacing (30 channels or more) if two or more channels are used for different teams at same place.Each channel represents a certain frequency. Product type 400-470Mhz as below, other type is not same.Channel 25 (412.5MHz)Channel 26 (413MHz)...Channel 109 (454.5MHz)Channel 110(455MHz)Background Sound LevelEnter the menu and choose “Background Sound Level”. Then press “Confirm” button to enter the setting. Choose suitable level by pressing “Up” and “Down” button. There are 3 levels, namely 0, 1, 2. Select the suitable level according to the background noise level. Press “Exit” button to return to the previous menu after setting.The factory default setting is level 1, which is suitable for most situation.Level 0 is suitable for a silent situation, just speak with a low voice.Level 1 is suitable for most situation, you should speak with a loud voice. (Factory default setting) Level 2 is suitable for a noisy situation, you should speak with a roar.(Note: No need to change the setting in general. The voice may be intermittent if the level is too high in a relatively quiet situation)Noise Suppression LevelEnter the menu and choose “Noise Suppression Level”. Then press “Confirm” button to enter the setting. Choose suitable level by pressing “Up” and “Down” button. There are 6 levels, namely 0, 1%, 2%, 3%, 4%, 5%. Choose the suitable level as required. Press “Exit” button to return to the previous menu after setting.The setting allows the headset or speaker to suppress a certain level of the background noise received from other belt-packs or the base station. The default setting is level 5. (Suppress the noise lower than 5%. Only those voice volume surpass 5% will be heard.)MIC ReturnEnter the menu and choose “MIC Return”. Then press “Confirm” button to enter the setting. Choose suitable level by pressing “Up” and “Down” button. There are 10 levels from 0 to 100%. Choose the suitable level as required. Press “Exit” button to return to the previous menu after setting.Turn on the MIC Return function, you can hear your own voice returned by the microphone. Your return voice will be higher with a higher level.It is usually advised to turn off the “MIC Return function”, otherwise it may influence acoustic echo cancellation function.Tally SettingEnter the menu and choose “Tally Setting”. Then press “Confirm” button to enter the setting. Choose switcher brand by pressing “Up” and “Down” button. Then press “Confirm” button to enter video switcher model option. Choose video switcher model by pressing “Up” and “Down” button. Press “Exit” button to return to the previous menu after setting.You should set the right video switcher brand and model, and choose the right switcher cable for the base station to receive switcher tally signal as required. Otherwise the base station may receive the wrong tally signal or even unable to receive tally signal.2 wire SettingEnter the menu and choose “2 wire Setting”. Then press “Confirm” button to enter the setting. Turn on / off the setting by pressing “Up” and “Down” button. Press “Exit” button to return to the previous menu after setting.The default setting is turned off “2 wire Setting”. In this situation, the 2-wire interface is unavailable, and the 4-wire interface is available. If you turn on “2 wire Setting”, the 2-wire interface is available, and the 4-wire interface is unavailable.Language SettingEnter the menu and choose “Language Setting”. Then press “Confirm” button to enter the setting. Switch between Chinese and English by pressing “Up” and “Down” button. Press “Exit” button to return to the previous menu after setting.Quick SettingEnter the menu and choose “Quick Setting”. Then press “Confirm” button to enter the setting. Change the setting by pressing “Up” and “Down” button. Press “Exit” button to return to the previous menu after setting.Keep current Settings: Keep all the current setting data.Restore Factory Settings: Restore all factory data.Quiet Background Settings: All the data will be set automatically to match quiet background. Noisy Background Settings: All the data will be set automatically to match noisy background.Attention1.Router port mapping function is specially designed for Wan connection. The mapping port number is 23458. Please contact network engineer to configure router port mapping.2.Public network IP address must be fixed.Don't use dynamic IP address.3. Please contact the dealer to config proxy server IP address of the base station.Quality Commitment and Maintenance TermsWarranty services for material and manufacturing process defect under normal operation since purchase date.Warranty Scope and Duration12 months for the base station and belt-packs6 months for headphonesWarranty ClaimYou should provide product warranty card or valid purchase invoice to apply repair. The product mark should be kept clean and intact during the warranty period.Warranty CardIn order to protect your benefits, please fill in the following table carefully and keep it properly as a evidence for maintenance.WeChat SubscriptionNumberShanghai NAYA Intelligence T echnologyCo. Ltd.。
无线对讲系统
目录一、概述 (2)二、设计目标 (2)三、设计依据和设计原则 (2)3.1设计依据 (2)3.1设计原则 (3)四、项目需求 (3)五、方案设计 (3)5.1设计说明 (3)5.2手持对讲机 (5)5.3调度台 (5)六、设备技术参数 (5)七、系统测试 (9)7.1无线电设备检测种类 (9)7.2无线电设备检测项目 (9)7.3频段费 (10)无线对讲系统一、概述*****************为地下一层，地上六层的大型复杂建筑。
作为一个现代化的智能大楼，设立完整而系统的无线通讯系统是必不可少的。
无线对讲系统是必备的公共通讯手段之一。
二、设计目标无线对讲机与其他通讯方式不同，它可以在不耗费昂贵通话费的情况下将个人或整个团队联系在一起。
无线对讲机是当今明智的专业人士保持竞争力的有力武器，通过高效的双向通讯可以及时满足顾客的需求，极大提高生产力。
对讲机使大家始终保持通畅的联系，为共同的工作目标一起努力完成任务。
通过为武汉文化艺术中心三期建立一套完整的无线对讲系统，节省用户的通话费用。
三、设计依据和设计原则3.1设计依据《微功率(短距离)无线电设备管理暂行规定》《中华人民共和国无线电管理条例》《进口无线电发射设备的管理规定》《关于900 MHz频段无中心多信道选址移动通信系统关使用频率有关问题的通知》3.1设计原则（1）造价在必须保证系统的质量的前提下，尽可能降低工程造价成本。
（2）施工的难度尽量考虑施工过程中，原器件安装牢固，馈线的铺设简便、易行。
（3）天线的位置、数量和输出功率天线的位置布设合理，即达到信号均匀，又要保证可靠、美观，在满足设计要求的前提下，尽量使用较低的输出功率，达到良好的覆盖效果。
（4）场强与信号情况设计中尽量作到室内场强均匀，并有足够的信号强度。
（5）噪声影响尽量少用干线放大器，以减少噪声的引入。
（6）扩容考虑考虑将来的扩容和双频系统，所有的耦合器、功分器和室内吸顶天线均采用双频器件，并预留一定的功率分配余量。
