煤气泄漏报警系统设计
煤气泄漏报警器系统设计
煤气泄漏报警器系统设计1.传感器选择与布置：传感器是煤气泄漏报警器系统的核心部件，一般使用气敏传感器进行煤气泄漏检测。
可选用的气敏传感器包括甲烷传感器、丙烷传感器、天然气传感器等，根据使用环境的不同选择相应的传感器。
传感器的布置应考虑最佳检测范围，并保证传感器位置能及时检测到煤气泄漏。
2.集中控制器设计：集中控制器是煤气泄漏报警器系统的主控制设备，负责接收传感器数据、进行数据处理并决策是否报警。
集中控制器应能够实时监测煤气泄漏状态，提供声光报警和实时通知等功能。
此外，集中控制器还可设计多种参数设置，如报警阈值的设定、报警延时时间的设定等。
3.报警信号输出：煤气泄漏报警器系统在检测到煤气泄漏后需及时发出报警信号，提醒人们尽快采取安全措施。
报警信号输出方式可选用声音报警、光闪报警、手机短信通知等多种形式，以确保报警信息能够迅速传达。
4.数据记录与查询：煤气泄漏报警器系统可以设计数据记录功能，将报警事件的发生时间、位置、报警级别等信息记录下来，以便后期分析和查询。
数据记录可以通过内置存储器、云端存储等方式实现。
5.系统可靠性与自检功能：为了确保煤气泄漏报警器系统的可靠性，需要考虑系统的自检功能。
系统可以定时进行自检，检测传感器是否正常工作、报警信号是否正常输出等。
同时，系统还应具备电池电量低提醒功能，确保设备长时间稳定运行。
6.监测与控制网络：对于大型建筑物或者多个点位的需求，煤气泄漏报警器系统可以设计监测与控制网络，通过主从设备之间的通信协议，实现数据传输、信号控制等功能。
监测与控制网络还可以实现远程监控和管理，提高系统的智能化程度。
总的来说，煤气泄漏报警器系统设计中需考虑传感器的选择与布置、集中控制器的设计、报警信号输出、数据记录与查询、系统可靠性与自检功能以及监测与控制网络的建立。
通过合理的设计和配置，能够提高煤气泄漏报警器系统的可靠性和安全性，降低煤气泄漏带来的安全风险。

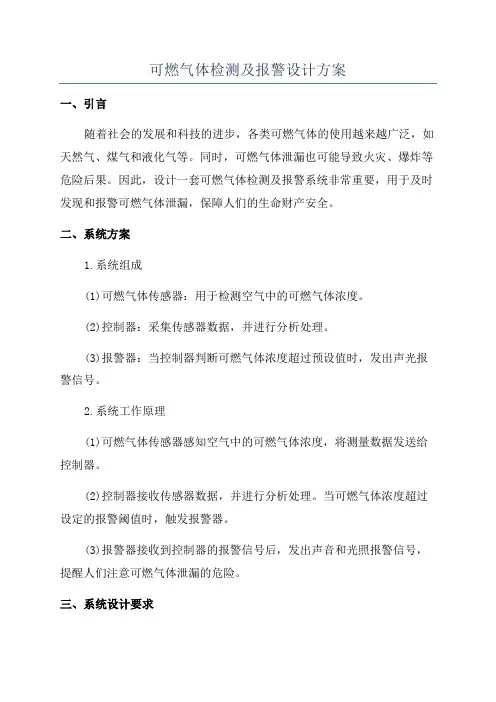

可燃气体检测及报警设计方案
可燃气体检测及报警设计方案一、引言随着社会的发展和科技的进步，各类可燃气体的使用越来越广泛，如天然气、煤气和液化气等。
同时，可燃气体泄漏也可能导致火灾、爆炸等危险后果。
因此，设计一套可燃气体检测及报警系统非常重要，用于及时发现和报警可燃气体泄漏，保障人们的生命财产安全。
二、系统方案1.系统组成(1)可燃气体传感器：用于检测空气中的可燃气体浓度。
(2)控制器：采集传感器数据，并进行分析处理。
(3)报警器：当控制器判断可燃气体浓度超过预设值时，发出声光报警信号。
2.系统工作原理(1)可燃气体传感器感知空气中的可燃气体浓度，将测量数据发送给控制器。
(2)控制器接收传感器数据，并进行分析处理。
当可燃气体浓度超过设定的报警阈值时，触发报警器。
(3)报警器接收到控制器的报警信号后，发出声音和光照报警信号，提醒人们注意可燃气体泄漏的危险。
三、系统设计要求1.灵敏度：系统应具备足够的灵敏度，能够及时检测到空气中的可燃气体浓度变化。
2.可靠性：系统应具备高可靠性，能够准确判断可燃气体浓度是否超过设定值，避免误报和漏报的情况。
3.实时性：系统应具备实时性，能够及时发出报警信号，在危险发生前提醒人们采取措施。
4.易于安装和维护：系统设计应考虑到安装和维护的便捷性，方便用户操作和维护。
四、系统实施方案1.传感器选择：根据实际需求选择适合的可燃气体传感器。
2.控制器设计：设计一个能够接收传感器数据的控制器，可以对接多个传感器，进行数据处理和判断。
3.报警器设计：设计一个报警器，能够根据控制器的指令发出声光报警信号，提醒人们注意危险。
4.系统集成：将传感器、控制器和报警器相互连接，形成一个完整的可燃气体检测及报警系统。
5.安装和调试：按照设计要求，将系统的各个部件安装在合适的位置，并进行调试和测试。
6.培训和维护：对用户进行系统的使用培训，并定期进行系统维护和检修，确保系统的稳定运行。
五、总结通过可燃气体检测及报警设计方案，我们可以提供一套灵敏、可靠、实时性强的可燃气体检测与报警系统。
煤气泄漏报警器论文.
第1章引言
1.1选题背景
在当今社会发展中，现代科技的发展给人类带来了很大的方便，随着电子信息技术的快速进步，从单片机问世以来，就一直受到人们的关注和重视，随着近几十年人们对单片机的不断开发和利用，使得单片机被广泛应用于各种控制系统中。然而，人生安全问题也越来越受到人们的重视。在现代的多数农村以及城郊结合部地区，煤气罐非常常见。可燃性气体给我们带来的方便不言而喻，但它们对人体的危害也是显而易见的，为了人们生命安全，煤气泄漏报警器的存在是非常重要的。因此设计一款基于单片机的可燃性气体泄漏的报警控制系统来对燃气浓度进行检测，防止因燃气泄漏导致浓度过高而引起的煤气中毒和爆炸事件，为人们提供安全的保障。与此同时也会减少不必要的财产损失。
gassensor目录iii目录11选题背景12设计课题的目的及意义13课题的国内外研究现状131可燃性气体泄漏报警器种类与结构132国内外情况及其发展趋势21课题的主要任务22方案的选择23单片机的选型231at89c52单片机简介232单片机引脚功能介绍
摘要
随着社会科学技术的发展带动的经济增长，广大居民对自身的生活质量和生活环境越来越重视，因此天然气、煤气的广泛使用为人们带来了极大的方便，与此同时也带给人们潜在的危险。由于近几年来人们更多地采用更安全的天然气燃料，导致对煤气燃料的疏忽，由煤气导致的家庭煤气中毒与爆炸事件不在少数，因此有一个能及时并准确检查煤气泄漏报警装置十分重要。
工业用固定式气体报警器是由报警控制器和探测器组成，控制器可放置于值班室。主要对各监测点进行监控，探测器安装于气体最容易泄漏的地点。探测器将检测到的气体浓度转换成电信号，通过线缆传输到控制器，浓度越高信号越强，当气体浓度达到或者超过报警点时，报警器发出报警信号，如果是阀门泄漏可启动电磁阀及排气扇等设备自动排除隐患。便携式检测仪为手持式，工作人员可随身携带，方便检测不同地点的气体浓度。家庭用气体检测器价格便宜，使用方便，省空间。
基于单片机的煤气泄漏检测与报警系统的设计
基于单片机的煤气泄漏检测与报警系统的设计煤气泄漏是一种危险的情况，可能导致火灾、爆炸或中毒等严重后果。
为了确保人们的生命财产安全，设计一个基于单片机的煤气泄漏检测与报警系统是非常必要的。
本设计基于传感器，将使用MQ-2传感器，该传感器具有灵敏度高、响应迅速等特点。
当煤气泄漏时，MQ-2传感器将感知到气体，并将此信息发送给单片机。
单片机将根据接收到的气体浓度数据做出相应的处理。
该系统的设计思路如下：1.硬件设计：系统的核心部分是单片机，我们选择使用8051系列的单片机。
除此之外，还需要一个MQ-2传感器、蜂鸣器、LCD显示屏以及一些电阻和电容等器件。
这些器件将通过连接线连接起来，形成一个完整的系统。
2.焊接：根据电路图，将电路中的各个元件依次焊接在PCB板上，并确保连接正确，没有错误。
3. 软件设计：使用Keil C编程软件对单片机进行编程。
首先，需要初始化单片机的IO端口和相关寄存器，以便与其他硬件设备进行通信。
然后，设置一个循环，在循环中，通过读取传感器的数据，判断是否有煤气泄漏。
如果检测到煤气泄漏，单片机将通过蜂鸣器发出警报，并将警报信息显示在LCD屏幕上。
该设计中，单片机起到了核心的控制和处理作用。
当煤气泄漏发生时，传感器将传递信息给单片机，单片机通过判断气体浓度是否超过设定的阈值来发出警报。
同时，蜂鸣器发出持续的警报声音，提醒人们注意煤气泄漏的危险。
LCD显示屏可以显示警报信息，方便人们了解具体的情况。
总之，基于单片机的煤气泄漏检测与报警系统利用了传感器的灵敏度和单片机的控制能力，有效地检测和报警煤气泄漏，保护人们的生命财产安全。
施工方案之可燃气体报警系统
施工方案之可燃气体报警系统一、综述近年来随着工业化和城市化的快速发展，燃气使用越来越普及，但随之而来的是燃气泄漏事故频发的问题。
为了防止这类事故的发生，保障我们的生命财产安全，可燃气体报警系统的安装与部署变得尤为重要。
今天我们就来详细探讨这份《施工方案之可燃气体报警系统》。
大家都知道，可燃气体泄漏是个大问题，一旦遇到明火或者电器设备产生的火花，很容易引发火灾甚至爆炸。
所以安装可燃气体报警系统就显得十分必要，这套系统的主要功能就是在检测到空气中燃气浓度超标时，及时发出警报，提醒人们采取紧急措施，避免事故的发生。
1. 背景介绍：阐述可燃气体报警系统的重要性及其应用领域嘿，朋友们今天我们要聊的是可燃气体报警系统。
听起来好像离我们日常生活有点远，但实际上它就在我们身边，默默守护着我们的安全。
想象一下如果厨房里煤气泄漏而我们不知情，后果可能会很严重。
所以这个报警系统就显得尤为重要了。
说到可燃气体报警系统的重要性，那可不是闹着玩的。
它能及时发现环境中的可燃气体，比如煤气、天然气等，一旦检测到这些气体的浓度超过安全值，它就会立刻发出警报，提醒我们采取措施。
想想看有了它，我们的生活和工作环境就更安全了。
这个报警系统可不仅仅是在厨房里才能用，它还被广泛应用于各种工业场所、燃气设施、化工企业等地方。
只要是有可燃气体存在的地方，就需要它来保驾护航。
所以制定一个科学合理的施工方案来安装这个系统就显得尤为重要了。
接下来我们就来详细说说这个系统的施工方案。
2. 写作目的：解释本文档旨在提供可燃气体报警系统的施工方案嘿，朋友们你们知道吗？今天这篇文档就是为了给大家详细讲解如何安装可燃气体报警系统。
别小看这个系统哦，它在我们日常生活和工作中扮演着非常重要的角色，特别是在一些可能存在可燃气体隐患的场所。
有了这个系统，我们可以更加安心，也能及时预警，避免一些不必要的危险。
那么这篇文章的目的是啥呢？就是想让大家了解并学会如何安装这个报警系统，咱们一起行动起来，为自己和他人的安全保驾护航吧！二、项目概述当我们谈论可燃气体报警系统的施工方案时，其实就是在保障安全的事情上再添一把锁。
毕业论文-煤气泄漏检测及报警系统设计
煤气泄漏检测与报警系统设计摘要：对煤气泄漏实时精确监控是十分重要的。
本文介绍一种基于单片机技术的智能型煤气监控系统,可对煤气浓度进行智能地实时检测和监控、报警,而且还能实现自动开启和关闭煤气管道阀门,经过多次运行,精确度、灵敏度和稳定性均达到设计要求,且造价低,操作方便,可广泛作为智能报警器及监控系统来使用。
本系统以ATMEGA16单片机为核心，论述了基于测控技术的煤气泄漏监测报警装置的硬件和软件方案设计与实现。
文中重点阐述了信号采集调理电路与语音电路的设计。
实验表明，设计制作的系统满足设计要求，具有实用价值。
关键词：单片机处理器;一氧化碳传感器；煤气浓度；声光报警；煤气泄漏Design of Gas-leaking Monitoring and Alarming System Abstract：Accurate real-time monitoring of the gas leak is important. This paper describes a single chip technology based on intelligent gas monitoring system, the gas concentration can be intelligent in real time detection and monitoring, alarm, and can automatically open and close the gas pipeline valves, after several runs, precision, sensitivity and stability meet the design requirements, and low cost, easy to operate, can be widely as a smart alarm and monitoring system to use.This system uses the ATMEGA16 as control core. This paper introduces the both scheme design and implement of hardware and software on the gas-leaking monitoring and alarming system based on measure and control technology. The experiment shows that the system of design and make satisfies the requirement, and holds better practicability.Key words:Single chip processor;CO Sensor, Gas concentration, voice and light alarm, Gas-leaking目录第1章绪论 (2)1.1 课题背景、目的及意义 (4)1.1.1 课题的背景 (4)1.1.2 课题的目的及意义 (5)1.2 系统设计内容 (5)第2章系统硬件设计实现 (6)2.1 一氧化碳浓度检测电路设计 (6)2.1.1 CO传感器原理介绍与选型 (6)2.1.2 NAP-505型一氧化碳传感器介绍 (7)2.2 键盘及显示电路接口设计 (9)2.2.1 键盘/显示器电路设计 (9)2.3 稳压电源电路设计 (12)2.4 声光报警电路设计 (13)2.4.1 声音报警电路 (13)第3章系统软件设计 (16)3.1 系统软件总体设计 (16)3.2 开机自检模块程序设计 (17)3.3 键盘处理、显示模块程序设计 (18)3.4 数据A/D转换模块程序设计 (21)3.5 数据处理和报警、控制模块程序设计 (22)结论 (23)致谢 (25)参考文献 (25)第1章绪论本章主要介绍本次毕业设计的研究的背景、目的与作用，以及在本次设计的主要内容和技术指标。
煤气泄漏报警及智能排险系统设计
煤气泄漏报警及智能排险系统设计【摘要】本文研究并设计制做出了一套“煤气泄漏报警及智能排险系统”，该系统通过准确监测空气中一氧化碳浓度对煤气是否泄漏做出判断，若发现有煤气泄漏会给出警报并驱动风扇排风达到智能排险。
【关键词】气体传感器；CO；声光报警；驱动1 设计原理及系统功能由于一般的可燃性气体主要构成气体成份都是CO，所以系统主要通过检测空气中的CO浓度来确定煤气浓度的。
当燃气泄漏后，检测空气中可燃气体浓度超过报警值时，系统给出警报的同时驱动排气扇工作，直至检测到CO浓度达到安全值，警报解除。
煤气检测报警系统由可燃气体传感器、运算放大器、模数转换器、单片机及声光报警器等组成。
该系统功能如下：1）准确检测空气中的CO浓度，并将其浓度值进行显示。
2）根据空气中的CO浓度水平控制指示灯模式。
3）当检测到空气中的CO浓度达到危险级别时，系统给出报警并紧急启动风扇排险。
2 系统设计2.1 电源电路的设计电源采用直流电源变压器输出15V的电压，其电源连接电路如图1所示，直流15V再经过电容滤波，7812、7805集成稳压器稳压成为稳定的+12V及+5V 电源。
图1 电源连接电路2.2 信号采集模块的分析本设计中气体传感器选用MQ5燃气传感器，它适用于家庭或工业上对液化气，甲烷，煤气的监测装置。
MQ5气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡（SnO2）。
当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。
使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。
图2 MQ5连线及等效电路设计中MQ5的连线及等效电路如图2所示，其中Ro表示的是测量气体在腔体内的等效电阻，RL是外接负载电阻，用来调整输出的模拟量电压范围，具体数值应根据A/D转换器的输入范围来确定，本系统中A/D转换的输入范围是0～3.3V，这样RL选用量程为10K的可变电阻，保证测量的量程足够用。
基于单片机的煤气泄漏检测与报警系统的设计
１ 能 是 当检 测 到 的 Ｃ Ｏ浓 度 超 过 预 设 值 时 ， 片 机 发 出 指 令 ， 单 电磁 阀 电 路 可 以 自动 关 闭 煤 气 开 关 ， 除 排 险情 。 本原理是 ： 监测到 Ｃ 基 若 Ｏ的 浓 度 正
工 业 技 术
ＳＩ Ｃ Ｏ ＮＥ＆ＴＣＮＬＧ Ｅ ＥＨＯ０Ｙ．
皿圆
基于 单 片机 的 煤 气 泄 漏 检 测 与 报 警 系统 的设 计
刘 春 梅 （ 秦皇 岛市 燃气 总公 司 河 北秦皇 岛 ０６０ ６ ０ ０）
摘 要 ： 了实现 实 时监测煤 气的浓度 并能及 时报警 ， 为 本文研 制 了一种 高性 能的煤气监 测与报 警 系统 。 该系统 以单 片机为硬件核 心， 通过 实时的数据 采集 、 数据 处理能 够准确地监测 室内煤气的含量 ， 当被 测气体 中一 氧化碳 的浓度超 过预定数 值时 ， 产生报 警并 自动关 闭煤 气 将
常 ， 出指 令 为０， 电 ， 发 通 电磁 线 圈 产 生 电磁 力 把 关 闭件 从 阀座 上 提 起 ， 门打 开 ； 阀 当监 测 到ｃ０的 浓 度 异 常时 ， 片 机 发 出 指 令 为 单 ， 电磁 力 消 失 ， 簧把 关 闭 件 弹 配合 Ｋ ｉ ｅｌ 软件 ， 可使 用 户 的 目标 板 直 接具 有 １ 电磁 阀 断 电 ， 仿 真 功 能 ， 单 片 机 的 易 用 性 推 向 一 个 新 压 在 阀座 上 ， 将 阀门 关 闭 。 电磁 阀的 再 次 打 开 的 高 度 。 用 该 芯 片 作 为 本 系统 的 核 心 控 需 要 人 工 的 开 启 ， 样 的 设 计 避 免 了 由 于 选 这 制 元 件 ， 需 再 外 扩 展 任 何 存 储 设 备 ， 能 误 开 启 给 人们 的生 命 和 财 产 带 来 的 安全 隐 不 且 高 效 率 、 速 运 行 计 算 。 且 ， 经 济 性 的 患 快 而 从
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
郑州轻工业学院传感器及应用系统课程设计说明书煤气检测警报系统设计姓名：专业班级：学号：指导老师：时间：煤气泄露检测报警系统设计摘要：当今社会上，出现了许多煤气报警器，而这些产品大都是用很复杂的pc机针对煤气的泄漏所做出的相应的报警。
本课题设计煤气报警采用了最基本的部件，对煤气报警器进行控制。
通过 UL281传感器对一氧化碳气体对煤气进行检测，然后根据所得的信号，利用555单稳态触发电路进行处理，进而控制报警器和风扇的运行。
整个系统的硬件电路设计合理，简单，性能安全可靠。
关键词：煤气浓度 555定时器报警器1目录煤气泄露检测报警系统设计 (1)目录 (2)第一章概述 (3)第二章工作方案设计 (4)第一节系统组成框图 (4)第二节主要单元电路设计 (5)<一>co及故障检测电路 (5)<二>单稳态触发电路 (7)<三>报警电路 (8)<四>电源电路 (9)第三节总电路图和元件参数 (10)<一> 电路总图 (10)<二>元器件的选择 (11)第三章小结 (13)第一节优点总结 (13)第二节有待改进的地方总结 (13)第四章设计的心得 (15)参考文献 (16)2第一章概述CO是人们日常生活生产中常见的有毒气体，无色无味，不易被人们发现，当人处在CO气体之中是十分危险的，甚至威胁到生命安全。
我国的CO报警控制系统经历了从无到有、从简单到复杂的发展过程，其智能化程度也越来越高，其系统复杂、成本较高。
而在居民住宅区、机房、办公室等小型单位场所，需要设置一种单一、廉价实用的CO探测报警装置，基于此种现象，应用所学的电路知识设计出一种简单易于实现，低成本的CO报警电路，不仅对于所学知识是一次综合复习的机会，而且更是练习如何应用所学的书本知识解决实际生产生活问题的能力，这是相当必要的。
人们通常将能把被测量物理量或化学量转换为与之有确定对应关系的电量输出的装置称为传感器。
传感器也叫做变换器、换能器或探测器。
传感器输出的信号有不同的形式，如电压、电流、频率、脉冲等，以满足信息的传输处理、记录、显示和控制等要求。
传感器是测量装置和控制系统的首要环节。
如果没有传感器对原始数据参数进行精确可靠的测量，那么无论是信号或是信息处理，或者是最佳数据的显示和控制，都将成为一句空话。
可以说，没有精确可靠的传感器，就没有精确可靠的自动检测和控制系统。
3第二章工作方案设计第一节系统组成框图本系统采用以以555定时器系统为核心开发煤气报警电路系统。
系统硬件原理图如图1-1：图1-1 系统框图系统硬件原理图1-1由电源电路，气敏探测电路，555开关电路、报警处理等构成。
整个系统由555处理电路为核心，根据TTL电平及单稳态触发电路的原理设计的。
由气敏探测电路探测CO，当气体浓度升高时，气敏电阻元件的电阻值降低，它的各部分电路的说明如下。
4第二节主要单元电路设计<一>co及故障检测电路图2-1 CO检测电路5检测电路包括燃气泄漏检测和气敏元件损坏检测两部分，原理电路如图3所示。
气敏传感器选用QM型，这是由金属氧化物半导体材料制成的“气——电”转换器件。
当有燃气泄漏时，其表面会发生化学吸附，使本身电阻（图中AA’间的电阻）下降，且燃气浓度越高，电阻下降越多，利用该特性并通过W2、BG、R5等元件组成的开关电路即可获得“气——电”信号，完成燃气泄漏的检测，调节W1可设置不同燃气的报警限，C1为延时电容，用于减小传感器初始稳态的影响。
气敏传感器在使用中，其热丝可能烧断，但难以发现，致使用户在毫不知情的情况下继续使用已失效的燃气报警器。
为能及时发现传感器的损坏，本系统特别设计了气敏元件自检电路（由R1,R5,R6,VT,D1等组成），元件正常时，R1上有电压信号，如热丝烧断，该信号为0，VT集电极输出高电平，点亮LED，能使用户及时发现。
同时，气敏传感器不直接焊入电路，而是通过七脚电子管座与电路连接，若损坏可方便地从管座中拨出换新，从而解决了更换难的问题。
<二>单稳态触发电路图2-2 单稳态触发电路设计单稳延时电路的原因是因为当元件检测到气体时，电阻降低。
半导体元件，大多数在通电初期，阻值暂时变高而产生高输出。
这是由于在没有通电时，元件吸着水蒸汽的缘故。
一旦通电，元件初始阻值随温度上升而变低，随着温度的再次升高，由于水蒸汽的解吸而阻值增加，产生一种过渡现象。
这样对于电路会产生误报警，为了防止误报警现象的产生，在电路内部需要装入延迟电路。
采用555时基集成电路，它组成单稳态延时电路，接通电源后大约经过165s，555的输出端3脚输出高电平，当通过W3的过来一个高7电压反向后得到一低电平，触发时基电路555，使由555等组成的单稳态电路翻转至暂态，其第3脚输出一高电平，与此同时，555内部的放电管截止，电源电压通过R6给C3充电，使得555的第6脚电位不断升高，当达到2/3Vcc时，555从暂态回到稳态，第3脚又输出低电平，继电器释放，开关断开，蜂鸣器不声音，但此时如果是由于气体浓度的原因，此时的第2脚还是处于低电平，3脚会立刻回到高电平，继电器无法释放，仍会有报警。
一旦故障排除，2脚就会输入高电平，在经过10s 左右的充电，6脚电位上升到2/3Vcc，第3脚就会变成低电平，555回到稳态，继电器释放，开关断开，蜂鸣器停止叫声，风扇停止工作。
<三>报警电路图2-3 报警电路当3号角输出为高电平时，驱动电磁继电器K吸合，控制的风扇和8蜂鸣器工作，报警并将有害气体排出，保护人们不受毒气的侵害；当3号角恢复低电平时，由于继电器的线圈会产生一个反方向感应电动势，可能会对元件产生损害，所以并联一个二极管用作续流用，保护元器件不受损害。
此处的二极管作为续流二极管。
<四>电源电路图2-4 电源的电路电路直接从220V电网供电，通过T变压器电路，出来11V左右的交流电压，经过二极管桥式整流电路，输出12v的直流电流，然后在经过C 3和C4完成滤波功能，稳压电路采用三端稳压集成电路来实现。
共同构成电源电路，为整个电路提供12v的直流电压。
9第三节总电路图和元件参数<一> 电路总图10<二>元器件的选择UL281气敏传感器基于实际的需要，针对一氧化碳要选用对于一氧化碳气体具有较高的灵敏度的气敏元件，通过查阅资料选出UL281作为探头。
一氧化碳检测保护仪，其特征在于采样传感器为UL281半导体探头，作为采样传感器，并配置探头预热工作转换电路，解决了传感器在不同条件下其特征变化大的问题，并保证了探头工作在最佳状态。
表UL281参数555时基电路由于在工艺上气体敏感膜加热器与温度测量探头集成在同一块硅片上，从而制成集成化元件。
当元件检测到气体时，电阻降低。
半导体元件，大多数在通电初期，阻值暂时变高而产生高输出。
这是由于在没有通电时，元件吸着水蒸汽的缘故。
一旦通电，元件初始阻值随温度上升而变低，随着温度的再次升高，由于水蒸汽的解吸而阻值增加，产生一种过渡现象。
这样对于电路会产生误报警，为了防止误报警现象的产生，在电路内部需要装入延迟电路。
因此在此次CO探测报警电路的设计中，采11用555时基集成电路组成单稳态延时电路。
参数功能特性：供应电压4.5-18V供应电流3-6 mA ；输出电流225mA (max) ；上升/下降时间100 ns触发器: GJ3-W型交流过零固态继电器主要输入参数控制电压：3-12 (VDC) 主要输出参数负载电压：220 (VAC) 负载电流：3 (AAC) 通态压降：≤1.8 (VAC) 输入输出隔离电压：≥2500 （VAC）六反向放大器CD4069宽电源电压范围：为3.0V〜15V的。
高抗干扰：0.45V时最大输出电流：230mA管脚图：如右图电动机：吹风机电机YY-F1-180电压 230/120；频率 50/60; 功率 180w；极数4；12第三章小结第一节优点总结通过实际生活的需要而设计的CO检测报警电路，此电路设计体现了该电路具有的优点，总结如下：第一、首先针对需要被检测的有毒气体CO，选用什么样的气敏元件至关重要。
要选择对一氧化碳有极高的灵敏度，这样才能使检测更准确，对一氧化碳有无以及浓度大小作出灵敏判断，并且要求湿度、温度稳定性好，以适应生产生活环境中湿度和温度的变化。
通过查阅资料找到针对一氧化碳CO灵敏度极高的是气敏元件UL281。
这样关键器件的选用问题解决了。
第二、选出的UL281对CO具有极高的灵敏度，但它不是孤立存在的，还要设计出与其相匹配的电路及探测报警电路。
根据UL281的结构及其特点设计电路，既保证了UL281要求电源供电稳定，又保证了UL281的加热丝加热的要求。
此电路还可通过滑动变阻器RP1 调节放大倍数。
出于对报警安全严谨的考虑，还设计了气敏元件损坏指示电路，为了防止因元件损坏无法检测而造成无法报警，因此设计了气敏元件损坏指示电路。
第二节有待改进的地方总结即使该电路的设计具有解决问题的主要优点和特点，但任何一项电路设计都不可能是完美的、没有缺憾的，因此我根据实际生活需求概括13出此电路在实际应用中有待改进的地方如下：该电路设计只是根据实际的问题需要设计的探测报警电路原理图，如果把理论应用到实际生产生活中还要考虑产品如何才能更方便的使用。
我想到的就是电源供电的问题。
该设计用的是直流12V电源，不方便日常生活使用，在产品制作工艺上，电源部分设计成交流电源（生活用电），通过桥式整流等电路转换成直流电，作为电源供电，我想这样会更有益于日常生活推广使用。
14第四章设计的心得经过这一周的课程设计，简单一点说，获益匪浅。
刚接到任务时有点不以为然，以前做过很多论文，不就是拼拼凑凑就完事了嘛。
然而在真正开工的时候，发现了自己得想法有多膜的愚蠢，据搜资料来说，我就搜了整整一天，但收获甚微，好多都不能用，，课程设计不是简单的论文，终于感受到了，看看人家的设计，有条有理，给我第一感觉就是，他竟然写了一本书。
目录、章节、图片、推理，一应俱全，可我都不知道资料怎么用，很受打击，于是歇了一天，后来又不甘心，我疯狂的搜资料，注册论坛会员注册了十几个，下的资料更是数不胜数。
一下就懵了，这么多咋弄，于是又进入疯狂的筛选，多么多的资料一下又少得剩了一点，弄完资料，开始布局，可是目录咋写呢？都写啥内容呢？想半天不知道，最后还是求助网络吧，还不错，按照设计要求一步一步走，呵呵呵接下来就好多了，有了资料有了提纲做起来快多了。
万事开头难，可做设计的过程也不简单，这是对于我来说，都是上课没好好听讲，基础不扎实，书到用时方恨少，在别人水道渠成的时候，我只能现学现卖，收获还挺大的，以前连听都没听说过的知识现在弄得比较熟悉，以前很含糊的知识，现在已经会熟练运用，呵呵呵虽然累了点苦了点，但收获的快乐早已把困难掩盖。
