土木工程CAD+天正建筑第六讲
2. 创建新标注样式
下面以“建筑施工图标注”为例介绍符合土木工程 制图标准的尺寸样式的创建方法和步骤。 （1）单击“标注样式管理器”对话框中“新建”按 钮，打开“创建新标注样式”对话框。
2. 创建新标注样式
（2）单击“继续”按钮，打开“新建标注样式”对 话框。
2. 创建新标注样式
（3） “新建标注样式”对话框包含有 线、符号和箭头、文字、调整、主单位、 换算单位和公差七个选项卡，阅读教材 P127-129页，这七个选项的使用和设置 方法。
课堂练习新建半径、角度、直径样式
三、将标注样式置为当前
将标注样式置为当前的几种方法： P132
四、修改和替代标注样式
五、删除标注样式
7.3
尺寸标注命令
一、长度型尺寸标注
长度型尺寸标注用于标注图形中两点间的长度，可以是端 点、交点、圆弧弦线端点或能够识别的任意两个点。
1.线性标注 (标注水平或竖线)
标注工具栏（选中其他工具栏右键选择“标注”）
4.创建尺寸标注的基本步骤 在AutoCAD中对图形进行尺寸标注的基本步骤 如下。 (1) 选择“格式”|“图层”命令，在打开的“图层 特性管理器”对话框中创建一个独立的图层，用 于尺寸标注。 (2) 选择“格式”|“文字样式”命令，在打开的 “文字样式”对话框中创建一种文字样式，用于 尺寸标注。 (3) 选择“格式”|“标注样式”命令，在打开的 “标注样式管理器”对话框设置标注样式。 (4) 使用对象捕捉和标注等功能，对图形中的元 素进行标注。
课堂练习线性、对齐标注
3. 基线标注连续标注 选择“标注”|“基线”命令 (DIMBASELINE)，或在“标注”工具栏中 单击“基线”按钮，可以创建一系列由相同 的标注原点测量出来的标注。 4. 连续标注 择“标注”|“连续”命令 (DIMCONTINUE)，或在“标注”工具栏中 单击“连续”按钮，可以创建一系列端对端 放置的标注，每个连续标注都从前一个标注 的第二个尺寸界线处开始。
1.编辑标注
在“标注”工具栏中，单击“编辑标注”按钮（命令行 DIMEDIT），即可编辑已有标注的标注文字内容和放置位置， 此时命令行提示如下。 输入标注编辑类型 [默认(H)/新建(N)/旋转(R)/倾斜(O)] <默认>:
2.编辑标注文字的位置
选择“标注”|“对齐文字”子菜单中的命令，或在“标注” 工具栏中单击“编辑标注文字”按钮（命令行DIMTEDIT）， 都可以修改尺寸的文字位置。选择需要修改的尺寸对象后，命 令行提示如下。夹点编辑也能改变尺寸文字的位置。
测量单位比例 中的比例因子
二、新建标注子样式
前面创建的“建施图标注”样式虽然是按照制图标准设置的， 但在土建制图尺寸标注中却不完全通用，因为箭头选项设置为 45°只适合线型尺寸的标注，而半径、直径和角度的尺寸起止 符号需用实心闭合箭头，且角度标注时尺寸数字必须水平书写。 所以针对不同的图样只有一个标注样式是不能满足要求的，通 常还要单独设置半径、直径和角度的标注，也就是在已创建好 的标注样式基础上再新建子样式，方法如下（以半径为例）： （1）在“标注样式管理器”对话框中单击“新建”按钮，打开 “创建新标注样式”对话框，在基础样式下拉表框中选择已创 建好的“建施图标注”样式，在用于下拉列表中选择“半径标 注” （2）单击继续按钮，弹出“新建标注样式：建施图标注：半径” 对话框，可以对箭头、文字对齐、调整选项进行单独设置。
2.尺寸标注的组成
在工程制图中，一个完整的尺寸标注应由尺寸界线、尺寸 线、尺寸起止符号和尺寸数字等组成 。一个尺寸标注是一个图 形对象。
超出约 2mm 箭头 尺寸线 标注文字 尺寸界线
间隔 5~10mm
自学教材P142
尺寸数字的注写方向 小尺寸的注写位置 半径、直径、角度和弧长等的尺寸注写方 法
“修改多重引线样式”对话框包含有引线格式、引线结构和内 容三个选项卡。
2.多重引线标注
调用方法有： （1）命令行：MLEADER （2）菜单栏：标注菜单-“多重引线”命令
3.多重引线对齐（自学）
课堂练习多重引线
7.4 编辑标注对象
在AutoCAD 中，可以对已标注对象的文字、位置及样式 等内容进行修改，而不必删除所标注的尺寸对象再重新进行标 注。
1）线
用于设置尺寸线和尺寸界线的格式与属性
2）符号和箭头
用于设置尺寸箭头、圆心标记、弧长符号 以及半径标注折弯方式的格式等。
3）文字
用于设置尺寸文字的外观、位置以及对齐方式等。
4）调整
用于控制尺寸文字、尺寸线以及尺寸箭头等的位置 和其他一些特征。
4）主单位
缀和后缀等。
用于设置主单位的格式、精度以及尺寸文字的前
土木工程CAD+天正建筑
第七章 工程尺寸标注
尺寸标注在土木工程制图中非常重要，一 般除了画出工程形体的形状外，还必须标 注尺寸以确定其大小，作为工程形体的施 工依据。本章主要介绍尺寸标注样式的设 置、各种尺寸标注的方法等。
7.1 尺寸标注概述 1.尺寸标注的规则 在AutoCAD ，对绘制的图形进行尺寸标注时应遵 循以下规则。 物体的真实大小应以图样上所标注的尺寸数值为依据， 与图形的大小及绘图的准确度无关。 图样中的尺寸以毫米为单位时，不需要标注计量单位的 代号或名称。如采用其他单位，则必须注明相应计量单 位的代号或名称，如度、厘米及米等。 图样中所标注的尺寸为该图样所表示的物体的最后完工 尺寸，否则应另加说明。 建立专门的标注图层，便于修改和管理； 创建专门的文字样式用于尺寸标注； 创建符合土木工程专业制图标准的标注样式； 尽量采用1:1的比例绘图，便于尺寸标注，而无需比例 换算。
3.尺寸标注工具栏
工程图样中尺寸标注的类型有 很多，如长度尺寸、径向尺寸、 角度和弧长尺寸的标注等。为 了满足需要AutoCAD2010提 供了一系列相应的标注命令来 实现，如线型标注、半径和直 径标注、角度标注命令等，这 些命令都有相应的命令名，或 在“标注”工具栏和“标注” 菜单。
标 注 菜 单
指定标注文字的新位置或 [左(L)/右(R)/中心(C)/默认(H)/角度(A)]:
7.4 编辑标注对象 3.夹点编辑
在CAD2010中，用户利用夹点编辑方式可以方便地修改尺寸 文字的内容、位置、尺寸线的位置以及标注区间等。
课堂练习标注的夹点编辑
P141页图7-35
7.5 尺寸关联
尺寸关联是指所标注尺寸与被标注对象有关联关系。如果 标注的尺寸值是按自动测量值标注，且尺寸标注是按尺寸关联 模式标注的，那么改变被标注对象的大小后相应的标注尺寸也 将发生改变，即尺寸界线、尺寸线的位置都将改变到相应新位 置，尺寸值也改变成新测量值。反之，改变尺寸界线起始点的 位置，尺寸值也会发生相应的变化。
3.圆心标注
选择“标注”|“圆心标记”命令(DIMCENTER)，或在“标 注”工具栏中单击“圆心标记”按钮，即可标注圆和圆弧的圆 心。此时只需要选择待标注其圆心的圆弧或圆即可。
课堂练习半径、直径和角度标注
三、多重引线标注
多重引线标注主要用于对图形对象进 行注释、说明
1.多重引线样式
通过调用“多重引线样式管理器”对话框来完成，其 调用方法有： （1）命令行：MLEADERSTYLE （2）菜单栏：格式菜单-“多重引线样式”命令
课堂练习基线、连续标注
二、半径、直径和圆心标注 1.半径标注
选择“标注”|“半径”命令(DIMRADIUS)，或在“标注” 工具栏中单击“半径”按钮，可以标注圆和圆弧的半径。
2.直径标注
选择“标注”|“直径”命令(DIMDIAMETER)，或在“标注” 工具栏中单击“直径标注”按钮，可以标注圆和圆弧的直径 。
7.2 创建与设置标注样式
在AutoCAD中，使用“标注样式”可以控制标注的格式和外 观，建立强制执行图形的绘图标准，并有利于对标注格式及用 途进行修改。
一、新建标注样式
1. 标注样式管理器
选择“格式”|“标注 样式”命令，打开 “标注样式管理器” 对话框。单击“新 建”按钮，在打开 “创建新标注样式” 对话框中创建新标 注样式 。
选择“标注”|“线性”命令(DIMLINEAR)，或在“标注” 工具栏中单击“线性”按钮，可创建用于标注用户坐标系XY平 面中的两个点之间的距离测量值，并通过指定点或选择一个对 象来实现 。
2.对齐标注(标注斜直线)
选择“标注”|“对齐”命令(DIMALIGNED)，或在“标注” 工具栏中单击“对齐”按钮，可以对对象进行对齐标注 。
天正教学
(1) 视频播放软件/Soft/show.asp?id=1337(2) 天正建筑教学视频1-8讲/Soft/show.asp?id=1338(3) 天正建筑教学视频9-14讲/Soft/show.asp?id=1339(4) 天正建筑教学视频15讲/Soft/show.asp?id=1340(5) 天正建筑教学视频16讲/Soft/show.asp?id=1341( 6) 天正建筑教学视频17讲/Soft/show.asp?id=1342 00__________________我是武汉大学的环艺教师,欢迎交流!欢迎访问卫老师环艺教学实验室官方网站如果有问题,请到卫老师环艺教学论坛提出讨论同学们普遍反映:"卫老师教学法-省时、管用、受益、不骗人!"广告acro查看公开信息发送悄悄话给 acro访问 acro 的个人网站查找 acro 发表的更多帖子查找 acro 发表的精华主题2006-02-22 , 08:26 #2acro初级会员UID: 438411帖子: 410积分: 4火星币: 0声望: 403Re:天正建筑教学视频免费下载(武汉大学金牌建筑学教师主讲)序天正建筑CAD简介1.绘图要素的变化AutoCAD的绘图元素：点、线、面等几何元素天正CAD的绘图元素：墙、门、窗、楼梯等建筑类元素2.尽量保证天正作图的完整性(1)最大呈度的使用天正作图(2)小地方使用AutoCAD修饰3.天正文档(1)AutoCAD不能打开天正文档(2)AutoCAD必须安装天正解释器(天正插件)后才能识别天正文档4.二维绘图三维对象(1)天正作图基本上属于二维作图模式，但是图形确有三维信息(2)使用"3do"命令观测三维模型5.天正是在AutoCAD基础上二次开发的二个版本的AutoCAD可以使用天正(1)R15版:AutoCAD2000、AutoCAD2002(2)R16版:AutoCAD2004、AutoCAD2005、AutoCAD2006 00__________________我是武汉大学的环艺教师,欢迎交流!欢迎访问卫老师环艺教学实验室官方网站如果有问题,请到卫老师环艺教学论坛提出讨论同学们普遍反映:"卫老师教学法-省时、管用、受益、不骗人!"acro查看公开信息发送悄悄话给 acro访问 acro 的个人网站查找 acro 发表的更多帖子查找 acro 发表的精华主题2006-02-22 , 08:27 #3acro初级会员UID: 438411帖子: 410积分: 4火星币: 0声望: 403Re:天正建筑教学视频免费下载(武汉大学金牌建筑学教师主讲)第一讲轴网与柱1.直线轴网的创建与标注(1)使用命令：直线轴网+两点轴标(2)带有倾角的直线轴网2.构造柱与角柱(1)构造柱：运用于砖混结构(2)角柱：隐蔽式框架结构3.弧线轴网(1)弧线轴网应与直线轴网相接(2)弧线轴网的开间单位是角度，进深单位是mm(3)超始角度的计算(4)对齐(T)4.柱子的使用(1)柱子的尺寸(2)柱高(3)柱子插入的方法(三种)(4)填充柱子5.轴网与轴号的编辑(1)添加轴线a.附加轴线b.摆放轴号(2)添加径轴(弧线轴网中)(3)轴改线型(将轴线的线型改为点划线)00__________________我是武汉大学的环艺教师,欢迎交流!欢迎访问卫老师环艺教学实验室官方网站如果有问题,请到卫老师环艺教学论坛提出讨论同学们普遍反映:"卫老师教学法-省时、管用、受益、不骗人!"acro查看公开信息发送悄悄话给 acro访问 acro 的个人网站查找 acro 发表的更多帖子查找 acro 发表的精华主题2006-02-22 , 08:27 #4acro初级会员UID: 438411帖子: 410积分: 4火星币: 0声望: 403Re:天正建筑教学视频免费下载(武汉大学金牌建筑学教师主讲)第二讲墙体的绘制1.绘制墙体(1)轴线生墙a.设置墙宽b.多余的墙体使用AutoCAD的"erase"命令删除(2)绘制墙体(注意墙体的种类)a.轻质隔断b.填充墙c.砖墙d.钢筋混凝土墙(3)绘制弧墙(A)2.墙体的编辑(1)倒墙角(2)边线对齐(3)净距偏移3.绘制玻璃幕墙(1)设置:a.墙高；b.横、纵向分隔；c.横、坚截面(2)修改幕墙属性--在二维中右健"对象编辑"中调整4.使用“异形立面”绘制不规则墙体(1)使用"改外墙高"将山墙高于坡顶(2)使用"墙面UCS"，用"pline"绘制墙体切割边界(3)使用"异形立面"切掉多余墙体00__________________我是武汉大学的环艺教师,欢迎交流!欢迎访问卫老师环艺教学实验室官方网站如果有问题,请到卫老师环艺教学论坛提出讨论同学们普遍反映:"卫老师教学法-省时、管用、受益、不骗人!"acro查看公开信息发送悄悄话给 acro访问 acro 的个人网站查找 acro 发表的更多帖子查找 acro 发表的精华主题2006-02-22 , 08:28 #5acro初级会员UID: 438411帖子: 410积分: 4火星币: 0声望: 403Re:天正建筑教学视频免费下载(武汉大学金牌建筑学教师主讲)第三讲门窗的插入1.插入的方法(1)轴线等分插入:插入的门窗自动生成在二轴线中间(2)墙段等分插入:插入的门窗自动生成在墙体段中间(3)垛宽定距插入:输入插入点与墙体边线的距离(4)轴线定距插入:输入插入点与轴线的垂直距离(5)满墙插入:插入的门窗自动充满整个墙段2.窗分类(1)凸窗:a.形式(4种);b.尺寸(2)高窗:主要用于卫生间(3)转角窗:先选择墙角，再选择两侧的距离(4)带型窗a.指连续的转角窗b.操作方法:先选择起始终止点，再选择经过的墙体3.门的类型(1)平开门(2)推拉门(3)子母门(4)卷帘门(5)门带窗4.门窗的编辑(1)加/减门窗套(2)使用夹点的方法编辑门窗(3)使用右健菜单中的“对象编辑”功能(4)加门口线5.自动生成《门窗表》00__________________我是武汉大学的环艺教师,欢迎交流!欢迎访问卫老师环艺教学实验室官方网站如果有问题,请到卫老师环艺教学论坛提出讨论同学们普遍反映:"卫老师教学法-省时、管用、受益、不骗人!"acro查看公开信息发送悄悄话给 acro访问 acro 的个人网站查找 acro 发表的更多帖子查找 acro 发表的精华主题2006-02-22 , 08:28 #6acro初级会员UID: 438411帖子: 410积分: 4火星币: 0声望: 403Re:天正建筑教学视频免费下载(武汉大学金牌建筑学教师主讲)第四讲房间与屋顶1.建筑面积与使用面积(1)建筑面积a.按照外墙线计算b.楼梯间的面积是每户分摊c.共用墙的面积也是两户各算一半d.开敞式阳台面积算一半(2)使用面积：是除去公摊面积和结构面积的净面积2.添加虚墙用作空间的边界。
建筑CAD6 天正建筑绘图基础
预选墙体（右击墙体对象）
6.4天正建筑的图层与构件编辑
6.4.1天正建筑的图层
天正建筑已为各类图形对象建立了自己的图层，当绘制每一类图形 对象时，会自动将该对象绘制在自己的图层上，无需用户再新建图层， 这与AutoCAD绘图时先建立图层不同。
6.4.2天正建筑构件的编辑方法
天正菜单命令在绘制台阶时的命令行提示：“直段下一点或 [弧段 (A)/回退(U)]<结束>: ”。如果要选择方括号内的“弧段”，只要键入小 括号内的字母“A”，无需回车便转入下一个动作。
6.3 天正建筑的右键菜单
6.3.1天正菜单上右键菜单
1）在子菜单上（前有“▶” 号）和当前子菜单上（前有“▼” 号），右击鼠标，弹出的右键菜 单显示其“下级子菜单”或“菜 单命令”。如图6.5（a），在子 菜单“墙体”上右击，弹出“墙 体工具▶”等下级子菜单和“绘 制墙体”等菜单命令。
2）在菜单命令上右击可弹出 所有子菜单、“实时助手” 和 “自定义”。如图6.5（b），是 在菜单命令“天正选项”上右击。
6.3 天正建筑的右键菜单
6.3.2绘图区的右键菜单
1）当无预选对象时，弹出最 常用的功能
2）当预选对象时，根据所选 对象列出相关的命令，当光标在 菜单上移动时，AutoCAD左下角 的状态行给出当前菜单项的简短 使用说明。如图（b），当右击 图中轴线，填出与轴线相关的右 键菜单，当光标移向“添加轴 线”，该项呈高亮显示，并在 AutoCAD左下角的状态行显示 “添加轴线”的简短使用说明。
第6章 天正建筑绘图基础
内容提要： 本章主要介绍了天正建筑的启动方法；工作界面中的 标题栏、天正菜单和状态行增加的项目；天正命令的 调用方法和命令交互的特点；天正构件的编辑方法以 及天正建筑的右键菜单。
《CAD天正绘制建筑》课件
CAD天正软件介绍
CAD天正软件的作用
探索CAD天正软件在建筑设计中的具体作用和优势。
CAD天正软件的应用领域
了解CAD天正软件在不同建筑领域中的应用范围。
天正软件的特点
介绍CAD天正软件的特点和功能，为什么它是建筑设计师的首选工具。
常用绘图指令
1
常用指令介绍
学习CAD天正绘图中的常用指令，如线段、圆弧、多边形等。
CAD天正建筑设计实例
1
实例介绍
分享CAD天正绘制建筑的实际项目案例，展示其应用价值。
2
实际案例分析
对实例进行详细分析和讨论，探讨设计思路和技巧。
常见问题解决方法
1 问题分类
将常见问题分类，了解CAD天正软件在使用中可能遇到的各种问题。
2 常见问题解决方法介绍
分享解决常见问题的方法和技巧，帮助学员克服困难。
2
细节处理技巧
掌握绘图过程中的技巧和方法，使绘图更准确、精细。
3
实例演练
通过实例练习，加深对常用绘图指令的理解和应用。
常用三维建模指令
常用三维建模指令介绍
学习使用CAD天正软件进行三维 建模的常用指令。
细节处理技巧
掌握三维建模过程中处理细节的 技巧和方法。
实例演练
通过实际案例的演练，加深对三 维建模指令的掌握和应用。
《CAD天正绘制建筑》 PPT课件
# CAD天正绘制建筑 PPT课件
学习CAD天正绘制建筑的重要性和课程目标。为什么天正软件在建筑行业中 如此重要。
导言
1 为什么要学习CAD天正绘制建筑
探索CAD绘制建筑的重要性，为什么它被广泛应用于建筑设计行业。
2 课程目标
了解本课程的学习目标，学习如何使用CAD天正软件进行建筑绘图。
天正建筑各章节使用方法及心得
第一章轴网柱子绘制轴网：“直线轴网”：用来绘制轴网，有上开，下开，左进，右进。
更改参数来建立轴网。
圆弧轴网：一定要更改默认内弧半径，及进深。
共用轴线非常重要，用来共用轴线方便添加轴号。
移动鼠标来决定方向。
墙生轴网：通过已经绘制过的墙体来生成轴网。
因为设计中经常变更墙体，而后来生成轴网。
两点轴标：用来快速标轴号，分单侧标和双侧标。
共用轴号要选定共的选标直线后选弧线。
编辑轴标：用来修改错误的轴号，通过双击来更改。
更改过后要重排轴号，点选任意一个轴号，打右键选重排轴号；删除轴号，框选轴号来删除。
添补轴号，先选轴号然后根据提示来添补轴号。
逐点轴标，根据提示来逐点增加。
轴线裁剪：用于裁切多余的轴线，主要用来修剪掉不用来建立墙体的线。
可以用CAD修剪命令。
轴改线型：用来更改轴网线型。
一般用于最后一步来更改。
比例可以通过“细节”来更改。
第二章墙体绘制墙体：用于绘制墙体，其中有关墙体的类型，优先级，以及墙体的厚度标高。
等分加墙：用于在两段已经绘制完的墙体中通过“等分”来增加墙体。
单线变墙：用于将绘制完的轴网快速变成自定义的有宽度的外墙及内墙，默认“勾选”上墙生轴网，其中有关保留基线的选项就是保留基线，但是若不勾选墙生轴网的话，会自动将轴网变成墙。
倒墙角：用于将墙角倒成有圆角的墙体。
修墙角：同多线编辑工具类似，目的是为将十字墙修剪成打开状态。
可以使用“EX”延伸命令来将墙体延伸。
墙体编辑命令：可以双击墙体来打开墙体编辑，其中有“分段编辑”，默认状态为不勾选，勾选上后可以更改墙体，将墙体分段更改类型及种类宽度。
材料填充选项通过打开选项，来打开天正加粗选项。
也可打开右下角填充，加粗按键。
玻璃幕墙：玻璃幕墙是通过绘制墙体命令通过“材料”选项来设置的，可以双击玻璃幕墙来打开其设置菜单来更改类型，可以更改横向及竖向分格及坚挺、横框尺寸。
虚墙作用：是在绘制墙体中用途选项中打开的，绘制虚墙的目的是为了计算本身没有的房间尺寸的。
天正建筑CAD授课内容
天正建筑CAD天正公司从1994年开始就在AutoCAD图形平台开发了一系列建筑、暖通、电气等专业软件，这些软件特别是建筑软件取得了极大的成功。
近十年来，天正建筑软件版本不断推陈出新，受到中国建筑设计师的厚爱。
在中国大陆的建筑设计领域，天正建筑软件的影响力可以说无所不在。
天正建筑软件早已成为全国建筑设计CAD事实上的行业标准。
使用天正建筑软件绘图与AutoCAD软件绘图过程中，与CAD软件绘图相比较，天正建筑软件的主要优点有哪些？结合该门课程所学知识内容，进行相关知识点阐述。
答：（1）、在AutoCAD的基础上增加了用于绘制建筑构件的专用工具，可以直接绘制墙线、柱子及门窗等。
（2）、预设了许多智能特征，例如插入的门窗碰到墙，墙即自动开洞并嵌入门窗。
（3）、预设了图纸的绘图比例，以及符合国家规范的制图标准。
（4）、提供了部分对象作为几何形体，如平板、路径曲面和矩形等，可由用户自定义其用途。
（5）、可以方便地书写和修改中西文混排文字，以及输入和变换文字的上下标、特殊字等。
（6）、虽然天正建筑基本使用二维绘图模式，但是图形中含有三维信息，从而可以使用户在绘制图形过程中或绘制完毕后轻松观察图形的三维效果。
（7）、提供了专门针对建筑行业的自定义尺寸标注对象，增强的立体剖面绘图功能，工程量查询和各种面积计算功能，虚拟漫游和建筑动画功能等。
第一章：天正建筑安装及轴网工具（详细讲解轴网的建立，熟悉天正建筑的操作过程）1.1 天正建筑软件简介1、二次开发的一个插件或工具箱；2、参数化的设计功能；3、先进的标注系统；1.2 天正建筑软件安装方法1.3 直线轴网一轴网是由建筑轴线组成的网，是人为地在建筑图纸中为了标示构件的详细尺寸，按照一般的习惯标准虚设的，习惯上标注在对称界面或截面构件的中心线上。
轴网分直线轴网、斜交轴网和弧线轴网。
轴网由定位轴线(建筑结构中的墙或柱的中心线)、标注尺寸(用来标注建筑物定位轴线之间的距离大小)和轴号组成。

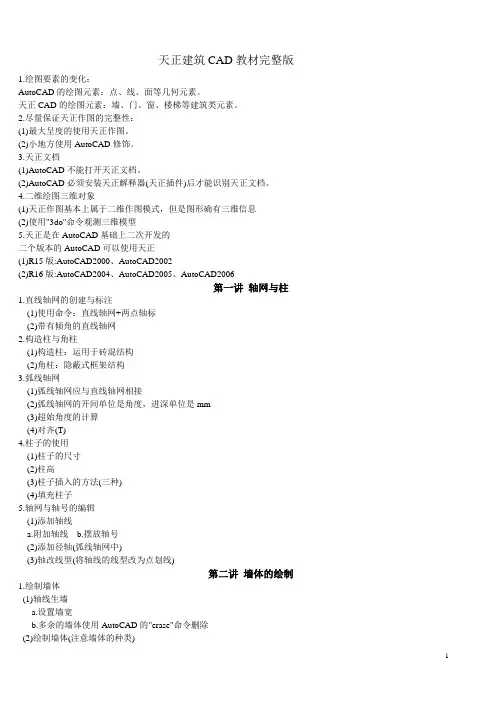

天正建筑CAD教材完整版
天正建筑CAD教材完整版1.绘图要素的变化：AutoCAD的绘图元素：点、线、面等几何元素。
天正CAD的绘图元素：墙、门、窗、楼梯等建筑类元素。
2.尽量保证天正作图的完整性：(1)最大呈度的使用天正作图。
(2)小地方使用AutoCAD修饰。
3.天正文档(1)AutoCAD不能打开天正文档。
(2)AutoCAD必须安装天正解释器(天正插件)后才能识别天正文档。
4.二维绘图三维对象(1)天正作图基本上属于二维作图模式，但是图形确有三维信息(2)使用"3do"命令观测三维模型5.天正是在AutoCAD基础上二次开发的二个版本的AutoCAD可以使用天正(1)R15版:AutoCAD2000、AutoCAD2002(2)R16版:AutoCAD2004、AutoCAD2005、AutoCAD2006第一讲轴网与柱1.直线轴网的创建与标注(1)使用命令：直线轴网+两点轴标(2)带有倾角的直线轴网2.构造柱与角柱(1)构造柱：运用于砖混结构(2)角柱：隐蔽式框架结构3.弧线轴网(1)弧线轴网应与直线轴网相接(2)弧线轴网的开间单位是角度，进深单位是mm(3)超始角度的计算(4)对齐(T)4.柱子的使用(1)柱子的尺寸(2)柱高(3)柱子插入的方法(三种)(4)填充柱子5.轴网与轴号的编辑(1)添加轴线a.附加轴线b.摆放轴号(2)添加径轴(弧线轴网中)(3)轴改线型(将轴线的线型改为点划线)第二讲墙体的绘制1.绘制墙体(1)轴线生墙a.设置墙宽b.多余的墙体使用AutoCAD的"erase"命令删除(2)绘制墙体(注意墙体的种类)a.轻质隔断、b.填充墙、c.砖墙、d.钢筋混凝土墙(3)绘制弧墙(A)2.墙体的编辑：(1)倒墙角、(2)边线对齐、(3)净距偏移3.绘制玻璃幕墙: (1)设置:a.墙高；b.横、纵向分隔；c.横、坚截面(2)修改幕墙属性--在二维中右健"对象编辑"中调整4.使用“异形立面”绘制不规则墙体(1)使用"改外墙高"将山墙高于坡顶(2)使用"墙面UCS"，用"pline"绘制墙体切割边界(3)使用"异形立面"切掉多余墙体第三讲门窗的插入1.插入的方法(1)轴线等分插入:插入的门窗自动生成在二轴线中间(2)墙段等分插入:插入的门窗自动生成在墙体段中间(3)垛宽定距插入:输入插入点与墙体边线的距离(4)轴线定距插入:输入插入点与轴线的垂直距离(5)满墙插入:插入的门窗自动充满整个墙段2.窗分类(1)凸窗:a.形式(4种);b.尺寸(2)高窗:主要用于卫生间(3)转角窗:先选择墙角，再选择两侧的距离(4)带型窗: a.指连续的转角窗 b.操作方法:先选择起始终止点，再选择经过的墙体3.门的类型: (1)平开门、(2)推拉门、(3)子母门、(4)卷帘门、(5)门带窗4.门窗的编辑：(1)加/减门窗套、(2)使用夹点的方法编辑门窗、(3)使用右健菜单中的“对象编辑”功能(4)加门口线5.自动生成《门窗表》第四讲房间与屋顶1.建筑面积与使用面积(1)建筑面积：a.按照外墙线计算、b.楼梯间的面积是每户分摊、c.共用墙的面积也是两户各算一半、d.开敞式阳台面积算一半(2)使用面积：是除去公摊面积和结构面积的净面积2.添加虚墙用作空间的边界。
(完整版)天正建筑CAD制图规范与技巧
室内设计领域
天正建筑CAD提供丰富的室内设计元素和工具， 支持室内设计师快速完成设计方案。
ABCD
城市规划领域
该软件可用于城市规划中的各类指标计算、方案 比较等。
景观设计领域
该软件可用于景观规划设计中的地形分析、植物 配置等。
天正建筑CAD发展历程
初创阶段
天正建筑CAD最初是基于AutoCAD平台开发的建筑设计插件，后来逐渐发展成为独立 的建筑设计软件。
提高制图效率的建议和措施
熟练掌握快捷键
通过熟练掌握常用命令的快捷键，可快速调用相 关功能，提高制图速度。
合理利用图层管理
合理设置和管理图层，可使图纸结构清晰、易于 修改和输出。
标准化制图流程
制定并执行标准化的制图流程，可确保图纸质量 和设计效率。
未来发展趋势预测
智能化发展
随着人工智能技术的不断发展，未来天正建筑CAD软件 将更加智能化，能够自动完成更多复杂的设计任务。
选择合适的比例，如1:50、 1:100等。
设置图层和线型
建立不同的图层以区分墙体、 门窗、标注等要素，并设定合 适的线型和颜色。
02
绘制建筑轮廓
利用CAD的直线、多段线等工 具，绘制建筑的轮廓线，表达 建筑的外形。
03
绘制门窗洞口
在建筑轮廓的基础上，绘制门 窗洞口，注意门窗的定位和尺 寸。
04
完善细部构造
标注方法
在剖面图中，需要使用CAD软件 中的标注命令对各个元素进行标 注。标注的内容包括尺寸、材料、 标高等信息。对于复杂的元素或 结构，可以使用引线或文字注释 进行补充说明。
注意事项
在绘制剖面图时，需要注意比例、 精度和图层管理等方面的问题。 同时，还需要根据实际情况对剖 面图进行适当的优化和调整，以 提高图纸的可读性和准确性。
天正建筑AutoCAD基础教程章
1.1.2 计算机绘图系统的硬件组成
计算机绘图的硬件系统通常是指可以进行计算机绘图作业的独立硬件环境，
主要由主机、输入设备(键盘、鼠标、扫描仪等)、输出设备(显示器、绘图仪、
打印机等)、信息存储设备(主要指外存，如硬盘、软盘、光盘等)以及网络设备、
多媒体设备等组成。
主机
图形显示器
命令呈现灰色，表示该命令在 当前状态可打开一个对话框
第8页/共194页
1.2.3 “面板”选项板
面板是一种特殊的选项板，用于显示与基于任务的工作空间关联的按钮和 控件，AutoCAD 2008增强了该功能。它包含了9个新的控制台，更易于访问 图层、注解比例、文字、标注、多种箭头、表格、二维导航、对象属性以及块 属性等多种控制，提高工作效率。
第14页/共194页
1.3 图形文件管理
在AutoCAD中，图形文件管理一般包括创建新文件，打开已有的图形文 件，保存文件，加密文件及关闭图形文件等。 创建新图形文件 打开图形文件 保存图形文件 加密保护绘图数据 关闭图形文件
第15页/共194页
1.3.1 创建新图形文件
选择“文件”|“新建”命令(NEW)，或在“标准注释”工具栏中单击 “新建”按钮 ，可以创建新图形文件，此时将打开“选择样板”对话框。
第20页/共194页
第2章 AutoCAD绘图基础
通常情况下，安装好AutoCAD 2008后就可以在其默认状态下绘制图形了； 但为了规范绘图，提高绘图效率，应熟悉命令与系统变量以及绘图方法，掌握 绘图环境的设置和坐标系统的使用方法等。
第21页/共194页
2.1 设置绘图环境
在使用AutoCAD绘图前，经常需要对绘图环境的某些参数进行设置，以 方便使用和查，例如绘图单位、绘图界限和工具栏等进行必要的设置。 设置参数选项 设置图形单位 设置图形界限 自定义工具栏
土木工程CAD制图概述教学课件
土木工程CAD绘图实 战
通过实际案例演示如何应用土 木工程CAD软件进行绘图，展示 实战技巧和注意事项。
CAD图形编辑与图形处理
1 CAD图形处理基础
介绍CAD中常用的图形处 理技术，如放缩、旋转和 裁剪。
2 CAD图形编辑常用工
具
讲解CAD中常用的图形编 辑工具，如移动、复制和 删除。
3 CAD图形处理实例
CAD常用工具及其应用
探讨CAD中常用的工具，如 绘图工具、编辑工具和标注 工具的使用方法。
CAD绘图管理
介绍CAD绘图中的管理技巧， 包括图层管理和文件管理。
土木工程CAD制图
土木工程CAD制图的 基本概念
解析土木工程CAD制图的定义、 要素和技术要求。
土木工程CAD绘图流 程
详细讲解土木工程CAD绘图的步 骤和流程，包括调查设计、制 图设计和审核。
土木工程CAD制图概述教 学课件PPT
本课件旨在介绍土木工程CAD制图的基本概念、应用领域以及绘图技巧，让学 习者全面了解土木工程CAD制图的重要性和实践操作。
CAD基本概念
• CAD定义及发展历程 • CAD分类 • CAD应用领域
CAD制图基础
绘图界面及基本操作
介绍CAD绘图界面的主要组 成部分和基本操作技巧。
土木工程CAD与GIS的配合应用
说明土木工程CAD与地理信息系统（GIS） 的结合应用，探讨在土木工程规划中的 作用。
结束语
1 CAD制图的意义和发展趋势
总结CAD制图在土木工程中的重要性，并展望其未来的发展趋势。
2 课程总结
回顾本课程的内容和重点，总结学习成果和未来用场景，展示图形 处理的实际操作。
CAD制图中的配合应用
(整理)天正CAD建筑设计课程
天正CAD建筑设计课程课程编码：PT_TRA教学软件：天正建筑2014课时：20H费用：1000RMB/人课程简介：适合人群：学生、有AutoCAD操作基础人员、建筑设计从业人员课程深度：天正建筑入门及高级课程课程内容：天正建筑是一款基于AutoCAD绘图软件平台二次开发，用于建筑施工图设计的工具集软件。
对AutoCAD有一定基础的用户非常容易上手学习并用于建筑绘图是国内的主流建筑绘图软件。
学员在课程中将掌握天正建筑的功能应用及设计流程，软件合实例教学帮助学员更深入了解和掌握天正建筑用于建筑设计的基础操作及软件运行原理。
培训讲师均有相关行业背景，并具有完整设计经验。
课程目标：通过学习学员可以快速掌握天正建筑的操作及设计流程，帮助学员利用专业软件加速二维、三维设计，帮助学员快速完成施工图的绘制！建筑制图规范说明·建筑基本结构·建筑结构分类及作用·建筑制图标准·……轴网、柱子的创建与编辑·轴网、柱子的创建·轴网柱子的编辑·轴网标注·……墙体的创建与编辑·墙体的创建·墙体的编辑·墙体工具的应用·……门、窗的创建与编辑·门、窗的创建·门、窗的参数编辑·门、窗明细表创建·……房间及屋顶的创建·房间的创建及统计·屋顶的创建·屋顶的参数编辑·……楼梯及室内设施·各种楼梯的创建·扶手的创建及设置·室内设施的绘制·……尺寸、文字、符号标注·尺寸标注·文字标注·符号标注·……建筑立面图绘制·立面图生成设置·立面图创建·立面图修改·……剖面图的绘制·剖面图的生成·剖面图的处理·……·。
