电机启动参数计算计算
电机启动计算
S jx＝转差率×（最大转矩/额定转矩＋√最大转矩/额定转矩2－1）＝0.025462、降压后起动阻转矩/额定转矩值：m jx＝起始静阻转矩＋（1－起始静阻转矩）×(1- S jx)2＝0.96483、启动所需最小端电压相对值：U q=√1.1m jx/m Mm=0.56454、电机起动所串电阻值：电机全压起动时的回路阻抗：Z＝U/1.732KI e=10/1.732×4.09×0.568=2.485欧电机等效电阻：r＝0.2Z＝0.497欧电机等效电抗：X＝√Z2-r2＝2.434欧电机水阻降压起动时回路阻抗：Z,＝U/1.732K,I e＝4.62欧起动电阻初始值:R q＝√Z,2-X2－r＝3.4298欧5、400米铜导线电阻值：R l＝0.019欧6、电机额定起动容量：S q＝1.732×堵转电流/额定电流×系统电压×额定电流＝1.732×4.09×10×0.568＝40（MVA）7、起动回路额定输入容量：S qs＝S q＋1.732×(起动电流倍数×额定电流)2×R q＝49.276（MVA）27 MVA变压器计算：1、母线短路容量：S dm＝变压器额定容量÷（变压器阻抗电压＋变压器额定容量÷电网最小短路容量）＝27÷（0.105＋27÷160）＝99（MVA）2、负载无功功率Q Z＝0.6×（变压器额定容量-0.7×电机额定容量）＝0.6×（27－0.7×1.732×10×0.568）＝12（Mvar）3、母线起动电压相对值：U qm＝（S dm＋Q Z）÷(S dm＋Q Z＋S q)=0.7354、电机起动端电压相对值：U q= U qm×S q÷S qs＝0.5967<0.5645所以使用27 MVA变压器能起动。
井下设备启动电流计算公式(一)
井下设备启动电流计算公式(一)井下设备启动电流计算公式1. 简介在井下设备运行过程中，启动电流是一个重要的参数。
正确计算设备的启动电流可以帮助我们合理设计电源系统，保证设备的正常运行。
本文将介绍井下设备启动电流的计算公式，并通过举例进行说明。
2. 计算公式根据井下设备的具体特点和参数，可以采用不同的计算公式来估计启动电流。
以下是一些常用的计算公式：直流电动机启动电流计算公式直流电动机的启动电流计算公式如下：启动电流 = (额定电流 + 倍过载电流) ×其中，额定电流是指电动机在额定电压下的运行电流，过载电流是指电动机在额定负载下能够承受的最大电流。
例子：假设一台额定电流为20A，过载电流为30A的直流电动机启动，根据上述公式可以计算启动电流：启动电流= (20A + × 30A) × = 63A交流电动机启动电流计算公式交流电动机的启动电流计算公式一般根据不同类型的电动机来区分。
以下是一些常见类型的计算公式：三相感应电动机启动电流计算公式启动电流 = (额定电流 + 2倍过载电流) ×例子：假设一台额定电流为30A，过载电流为50A的三相感应电动机启动，根据上述公式可以计算启动电流：启动电流 = (30A + 2 × 50A) × = 156A单相感应电动机启动电流计算公式启动电流 = (额定电流 + 4倍过载电流) ×例子：假设一台额定电流为15A，过载电流为20A的单相感应电动机启动，根据上述公式可以计算启动电流：启动电流 = (15A + 4 × 20A) × =3. 结论通过以上的计算公式，我们可以估计井下设备的启动电流。
根据设备的具体情况，选择合适的计算公式可以帮助我们更好地设计电源系统，确保设备正常运行。
在实际应用中，还需考虑电源的稳定性和设备的安全性等因素，以便做出更准确的判断和决策。
星三角启动时间确定以及启动电流计算方法步骤
星三角启动时间的确定计算公式：（容量开方×2）+4 （秒）一、口诀电机起动星三角，起动时间好整定；容量开方乘以二，积数加四单位秒。
电机起动星三角，过载保护热元件；整定电流相电流，容量乘八除以七。
二、容量计算发电机容量为200KVA时，计算KW， 200×0.8＝160KW0.8为功率因数（范围0.7-0.9，通常取0.8），即cosφ＝0.8（1）、计算电机容量功率KW÷功率因数0.8，例如37KW÷0.8＝46.25KVA（2）、计算星三角启动转换时间46.25开方√2（根号2）＝6.800735≈6.801 6.801×2+4＝17.602≈17.6秒。
（3）、说明由于电机负荷多种多样，启动转换时间需要根据实际进行调整，不能一味的套用公式计算，在实际中会出现偏差，甚至因此造成启动失败！三、实际操作时可以按照以下方法进行设定：1.空载或负荷较轻时，按下启动按钮后观测启动电流，随着电机转速上升电流会逐渐减小，到某一值时不再下降，此时即为Y转△的最佳时间。
（保险起见可以再多加2秒）2.负荷较重时，Y起力矩只有△的1/3，电机转速达到一定程度后停止上升，距离额定转速还有一定差距，此时启动电流往往在额定电流1.2倍以上，这种状态下不及时转换，有害无益！电机转速可能下降，热继电器可能动作，造成启动失败！四、电机为什么要采用星三角启动？星三角启动一般用在较大功率电机和较重负载的启动中。
目的是为了减小电机启动时对电网产生的冲击波动，从而影响到其他用电设备的正常工作，电机全压启动时的电流为额定电流的4-7倍，可见冲击非常大。
对于电源容量小，负荷重的电网冲击尤为严重。
五、Y-△启动过程中，Y接法的实际含义是什么？电动机的每相组绕由△接法时承压380变为Y接法时承压220，限制了启动电流的同时，启动力矩也被降低为正常时1/3左右。
电器可能动作，造成启动失败！六、三相异步电动机星三角启动的使用条件1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1 /3 ，因此其启动力矩也只有全电压启动力矩的1/3。
电机启动时间计算公式
电机启动时间计算公式
电机启动时间计算公式通常由以下几个因素决定：
1. 载荷惯性：载荷的惯性越大，启动所需的时间也会越长。
2. 电动机额定电流：电动机的额定电流越大，启动所需的时间也会越长。
3. 电源电压：电源电压越低，启动所需的时间也会越长。
根据实际情况，可以使用以下经验公式计算电机启动时间：
启动时间 = a x (载荷惯性) + b x (电动机额定电流) + c x (电源电压)
其中，a、b、c是相应的系数，需要根据具体的电机和载荷参数进行确定。
这些系数可以通过实验或者经验值来获取。

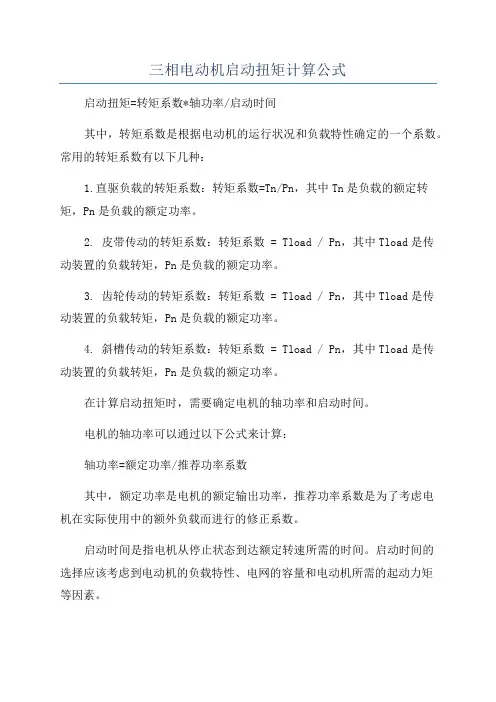

三相电动机启动扭矩计算公式
三相电动机启动扭矩计算公式
启动扭矩=转矩系数*轴功率/启动时间
其中，转矩系数是根据电动机的运行状况和负载特性确定的一个系数。
常用的转矩系数有以下几种：
1.直驱负载的转矩系数：转矩系数=Tn/Pn，其中Tn是负载的额定转矩，Pn是负载的额定功率。
2. 皮带传动的转矩系数：转矩系数 = Tload / Pn，其中Tload是传
动装置的负载转矩，Pn是负载的额定功率。
3. 齿轮传动的转矩系数：转矩系数 = Tload / Pn，其中Tload是传
动装置的负载转矩，Pn是负载的额定功率。
4. 斜槽传动的转矩系数：转矩系数 = Tload / Pn，其中Tload是传
动装置的负载转矩，Pn是负载的额定功率。
在计算启动扭矩时，需要确定电机的轴功率和启动时间。
电机的轴功率可以通过以下公式来计算：
轴功率=额定功率/推荐功率系数
其中，额定功率是电机的额定输出功率，推荐功率系数是为了考虑电
机在实际使用中的额外负载而进行的修正系数。
启动时间是指电机从停止状态到达额定转速所需的时间。
启动时间的
选择应该考虑到电动机的负载特性、电网的容量和电动机所需的起动力矩
等因素。
需要注意的是，在实际应用中，启动扭矩的计算还需要考虑到一些修正系数，例如起动转矩修正系数、电流峰值修正系数等。
这些修正系数的选择需要根据具体的电动机和应用环境来确定。
综上所述，三相电动机启动扭矩的计算公式如下：
启动扭矩=转矩系数*轴功率/启动时间
希望以上内容对您有所帮助！。

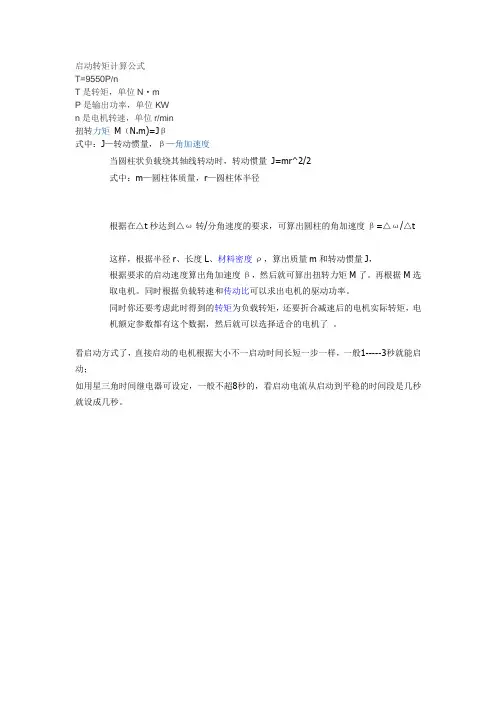

启动转矩计算公式
启动转矩计算公式
T=9550P/n
T是转矩，单位N·m
P是输出功率，单位KW
n是电机转速，单位r/min
扭转力矩M（N.m)=Jβ
式中：J—转动惯量，β—角加速度
当圆柱状负载绕其轴线转动时，转动惯量J=mr^2/2
式中：m—圆柱体质量，r—圆柱体半径
根据在△t秒达到△ω转/分角速度的要求，可算出圆柱的角加速度β=△ω/△t
这样，根据半径r、长度L、材料密度ρ，算出质量m和转动惯量J，
根据要求的启动速度算出角加速度β，然后就可算出扭转力矩M了。
再根据M选取电机。
同时根据负载转速和传动比可以求出电机的驱动功率。
同时你还要考虑此时得到的转矩为负载转矩，还要折合减速后的电机实际转矩，电机额定参数都有这个数据，然后就可以选择适合的电机了。
看启动方式了，直接启动的电机根据大小不一启动时间长短一步一样，一般1-----3秒就能启动；
如用星三角时间继电器可设定，一般不超8秒的，看启动电流从启动到平稳的时间段是几秒就设成几秒。
常用电机参数计算
常用电机参数计算电机是将电能转化为机械能的设备，用于驱动各种机械设备。
在设计和选择电机时，常需要计算一些重要参数，以确保所选电机能够满足要求。
下面介绍一些常用的电机参数计算方法。
1.额定功率（Rated Power）：额定功率是指电机能够持续提供的功率。
计算公式如下：额定功率=额定电流×额定电压×功率因数其中，额定电流是指电机在额定工作条件下所消耗的电流，额定电压是指电机在额定工作条件下所接收的电压，功率因数是指电机在额定工作条件下的功率与视在功率之比。
2.转速（Rotational Speed）：转速是指电机主轴旋转的速度。
计算公式如下：转速=60×频率÷极数其中，频率是指供电电源的频率，极数是指电机的极对数。
根据公式可知，极数越大，转速越低；频率越高，转速越高。
3.效率（Efficiency）：效率是指电机将输入的电能转化为输出的机械能的比例。
计算公式如下：效率=输出功率÷输入功率×100%其中，输出功率是指电机输出的机械功率，输入功率是指电机输入的电功率。
4.输出扭矩（Output Torque）：输出扭矩是指电机产生的转矩或扭力。
计算公式如下：输出扭矩=9.55×额定功率÷转速其中，9.55是一个转换因子，将功率单位从马力转换为千瓦。
5.电流（Current）：电流是指通过电机的电流大小。
计算公式如下：电流=额定功率÷（3×额定电压×功率因数）其中，3是三相电机的相数。
6.功率因数（Power Factor）：功率因数是指电机有效功率与视在功率的比值，表示电力系统中有用功率所占的比例。
功率因数=有功功率÷视在功率其中，有功功率是指实际用于做功的功率，视在功率是指有功功率与无功功率之和。
7.容量（Capacity）：容量是指电机能够承受的负载大小。
计算公式如下：容量=牵引力×车速÷速度系数其中，牵引力是指电机所需的最大力，车速是指机械设备的运行速度，速度系数是根据具体设备而定的。
电动机启动压降计算
（kVA） 150
变压器额 变压器阻 变压器低压母线 电动机启 定容量Seb 抗电压 uk 上的三相短路容 动电压计 （kVA） （％） 量 Sdm（kVA） 算 ⊿Uqm
315
4
7875
18.9
电动机额定功 率Ped（kW）
电动机供电 线路长度 L （km）
100
0.2
每千瓦公里 单位电压损 失 ⊿Ux （％）
0.2
设计数据 常规参数 计算结果
1.经验公式估 算法
电动机启动时母线电压计算 ⊿Uqm
⊿Uqm＝100
（KiqSed+Sj
h）/Sdm
Sdm=100Seb/uk
启动电动机的 全电压启动时 的起动电流倍 数 Kiq
启动电动机 的额定容量 Sed（kVA）
变压器低压 侧其他负荷 容量 Sjh
（kVA）
变压器额 变压器阻 变压器低压母线 电动机启 定容量Seb 抗电压 uk 上的三相短路容 动电压计 （kVA） （％） 量 Sdm（kVA） 算 ⊿Uqm
3
132
150
315
4
7875
6.9
设计数据 常规参数 计算结果
1.经验公式估 算法
电动机启动时端电压计算 ⊿Uqd
⊿Uqm＝100 （KiqSed+Sj h）/Sdm＋ KiqPedL⊿Ux
Sdm=100Seb/ uk
启动电动机的 全电压启动时 的起动电流倍 数 Kiq
启动电动机 的额定容量 Sed（kVA）
