交通红绿灯控制系统汇报书
交通灯控制系统实训报告
项目实训报告课程名称：虚拟仪器应用项目名称：交通灯控制系统班级：姓名：学号：指导教师：日期：项目信息表交通灯控制系统项目报告第1章概述1.1引言实现路口信号灯控制系统的方法很多，可以用可编程控制器PLC、单片机、标准逻辑器件等实现。
但其功能修改及调试都需要硬件电路的支持，在一定程度上增加了设计难度。
提出基于labview的智能交通灯控制系统，可实现3种颜色灯的交替点亮、各种信息提示、实时监测交通灯工作状态等功能。
不仅编程简单、灵活、可靠性高，而且成本低、具有良好的经济效益。
为实现交通系统智能控制提供了一条新途径。
1.2设计思路近年来，在快速城市化进程和经济发展的影响下，城市交通迅速增长，交通问题成为困扰许多大城市发展的通病，已成为日趋严峻的国际性问题。
其中，十字路口则是造成交通堵塞的主要”瓶颈”。
世界发达国家都在积极探索如何最大限度地发挥道路通行能力，尽量减少交通堵塞造成的各种损失。
实现十字路口信号灯控制系统的方法有很多，可以通过可编程控制器PLC、单片机、标准逻辑器件等方案实现。
但是这些控制方法的功能修改及调试都需要硬件电路的支持，在一定程度上增加了设计难度，提高了设计成本。
随着计算机技术的迅猛发展，虚拟仪器技术在数据采集、自动测试和仪器控制领域得到广泛应用，促进并推动测试系统和测量控制的设计方法与实现技术发生了深刻的变化。
”软件就是仪器”已经成为测试与测量技术发展的重要标志。
我们设计了基于labview的智能交通灯控制系统，该系统可实现3种颜色灯的交替点亮，通过信息提示指挥车辆和行人安全通行，并能实时监测交通灯工作状态。
该系统不仅编程简单、灵活、具有较高的可靠性，而且成本低、具有良好的经济效益。
1.3基本功能1.东向红灯亮，北向绿灯亮，时长6s；2.东向红灯亮，北向黄灯亮，时长3s；3.东向绿灯亮，北向红灯亮，时长6s；4.东向黄灯亮，北向红灯亮，时长3s；第2章系统前面板设计2.1 交通灯制作1.控件自定义在Labview中，在控件编辑窗口可以重新定义控件的很多属性，如颜色、名称、图片修饰、文本内容等。

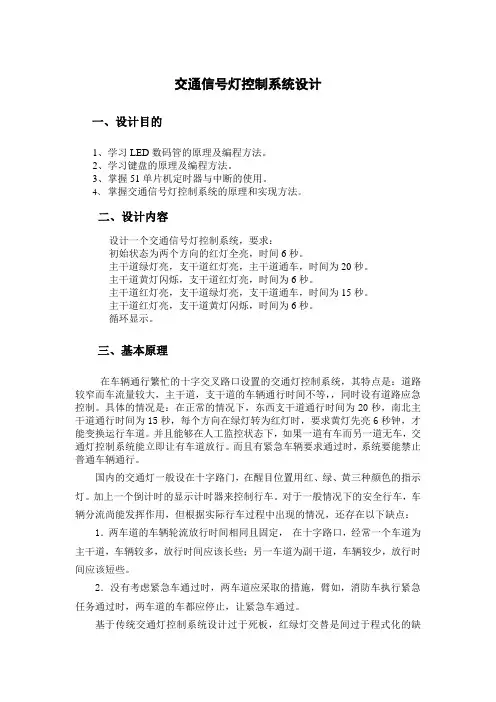

交通灯控制系统设计报告
交通信号灯控制系统设计一、设计目的1、学习LED数码管的原理及编程方法。
2、学习键盘的原理及编程方法。
3、掌握51单片机定时器与中断的使用。
4、掌握交通信号灯控制系统的原理和实现方法。
二、设计内容设计一个交通信号灯控制系统，要求：初始状态为两个方向的红灯全亮，时间6秒。
主干道绿灯亮，支干道红灯亮，主干道通车，时间为20秒。
主干道黄灯闪烁，支干道红灯亮，时间为6秒。
主干道红灯亮，支干道绿灯亮，支干道通车，时间为15秒。
主干道红灯亮，支干道黄灯闪烁，时间为6秒。
循环显示。
三、基本原理在车辆通行繁忙的十字交叉路口设置的交通灯控制系统，其特点是：道路较窄而车流量较大，主干道，支干道的车辆通行时间不等，，同时设有道路应急控制。
具体的情况是：在正常的情况下，东西支干道通行时间为20秒，南北主干道通行时间为15秒，每个方向在绿灯转为红灯时，要求黄灯先亮6秒钟，才能变换运行车道。
并且能够在人工监控状态下，如果一道有车而另一道无车，交通灯控制系统能立即让有车道放行。
而且有紧急车辆要求通过时，系统要能禁止普通车辆通行。
国内的交通灯一般设在十字路门，在醒目位置用红、绿、黄三种颜色的指示灯。
加上一个倒计时的显示计时器来控制行车。
对于一般情况下的安全行车，车辆分流尚能发挥作用，但根据实际行车过程中出现的情况，还存在以下缺点：1．两车道的车辆轮流放行时间相同且固定，在十字路口，经常一个车道为主干道，车辆较多，放行时间应该长些；另一车道为副干道，车辆较少，放行时间应该短些。
2．没有考虑紧急车通过时，两车道应采取的措施，臂如，消防车执行紧急任务通过时，两车道的车都应停止，让紧急车通过。
基于传统交通灯控制系统设计过于死板，红绿灯交替是间过于程式化的缺点，智能交通灯控制系统的设计就更显示出了它的研究意义，它能根据道路交通拥护，交叉路口经常出现拥堵的情况。
利用单片机控制技术．提出了软件和硬件设计方案，能够实现道路的最大通行效率。
1.芯片的选择与简单介绍主控芯片采用AT89C52单片机。
交通信号灯控制系统设计实验报告
交通信号灯控制系统设计实验报告设计目的：本设计旨在创建一个交通信号灯控制系统，该系统可以掌控红、绿、黄三种交通信号灯的工作，使其形成一种规律的交替、循环、节奏，使车辆和行人得以安全通行。
设计原理：在实际的交通灯系统中，通过交通灯控制器控制交通灯的工作。
一般采用计时器或微电脑控制器来完成，其中微电脑控制器可以方便地集成多种控制模式，并且灵活易于升级。
在本设计中，我们采用了基于Atmega16微控制器的交通信号灯控制系统。
该系统通过定时器中断、串口通信等技术来实现。
由于控制的是三个信号灯的交替，流程如下：绿灯亮：红灯和黄灯熄灭绿灯由亮到灭的时间为10秒黄灯亮：红灯和绿灯熄灭黄灯由亮到灭的时间为3秒红灯亮：绿灯和黄灯熄灭红灯由亮到灭的时间为7秒重复以上过程硬件设计：整个系统硬件设计包含ATmega16控制器、射频芯片、电源模块和4个灯组件。
ATmega16控制器采用DIP封装，作为主要的控制模块。
由于需要串口通信和遥控器控制，因此添加了RF24L01射频芯片。
该射频芯片可以很方便地实现无线通信和小型无线网络。
4个灯组件采用红、绿、黄三色LED灯与对应300Ω电阻并连。
电源模块采用5V稳压电源芯片和电容滤波，确保整个系统稳定可靠。
软件设计：通过ATmega16控制器来实现交通信号灯控制系统的功能。
控制器开始执行时进行初始化，然后进入主循环。
在主循环中，首先进行红灯亮的操作，接着在计时时间到达后执行黄灯亮的过程，然后执行绿灯亮的过程，再到计时时间到的时候执行红灯亮的过程。
每个灯持续时间的计时采用了定时器的方式实现，在亮灯过程中，每秒钟进行一次计数，到达相应的计数值后，切换到下一步灯的操作。
在RF24L01射频芯片的支持下，可以使用无线遥控器来对交通信号灯的控制进行远程控制。
在系统初始化完成后，通过串口通信对RF24L01进行初始化，然后进入控制循环。
在这个控制循环中，接收到遥控器的指令后，进行相应的控制操作，如开、关灯等。
一个十字路口的交通灯控制系统设计报告
一个十字路口的交通灯控制系统设计报告设计目标：1.安全性：确保交通流畅且安全，减少交通事故的发生。
2.效率性：提高交通流量，减少交通拥堵。
3.能源效率性：最大限度地利用交通信号灯的能源，降低能源的浪费。
设计原则：1.灵活性：能够根据交通流量和实时情况调整信号灯的时序。
2.自动化：通过传感器和算法实现自动控制，减少人为干预的依赖。
3.可扩展性：能够方便地增加或减少交叉口的信号灯控制单元。
4.可靠性：确保系统能够长时间稳定运行，减少故障发生的可能性。
5.经济性：设计成本较低，并考虑到未来维护和更新的成本。
系统设计：1.传感器：安装在交叉口附近的传感器，如压力传感器和红外线传感器，用于检测交通流量和车辆的位置。
2.控制单元：使用微控制器或PLC作为交通灯控制单元，接收传感器的数据，并根据预设的算法调整信号灯的时序。
3.信号灯：交叉口设置适当数量的红绿灯，通过控制单元来切换信号灯的状态。
4.网络连接：将交叉口的控制单元连接到互联网，以实现远程监控和管理。
工作原理：1.传感器检测到交通流量和车辆位置的变化。
2.传感器将数据传输给控制单元。
3.控制单元根据预设的算法分析传感器数据，确定相应的时序。
4.控制单元根据时序控制信号灯的状态，并将控制信号发送给信号灯。
5.信号灯根据控制单元的信号进行状态转换。
6.控制单元可通过网络连接进行远程监控和管理，以便及时调整交通流量控制。
总结：一个十字路口的交通灯控制系统需要从安全性、效率性和能源效率性等角度来设计。
通过传感器和控制单元实现自动控制，确保交通流畅且安全，并降低能源浪费。
系统设计需要考虑灵活性、自动化、可扩展性、可靠性和经济性等原则，并通过网络连接实现远程监控和管理。
交通信号灯自动控制系统设计报告doc
目录一．设计任务与要求二．方案设计论证与可行性分析三．单元电路设计四．参数计算五．安装与调试六．性能测试与分析心得七．参考文献八．元件清单附录1、程序设计与分析2、操作说明一、设计任务与要求1．任务十字路口交通信号指示系统示意图设计并制作一个如上图所示的十字路口交通信号自动控制模拟指示系统。
设该路口由A、B两条通行干道相交而成，四个路口各设一组红、黄、绿三色信号灯，用两位数码管作倒计时显示。
十字路口交通信号模拟指示系统的工作流程如下图所示。
十字路口交通信号模拟指示系统工作流程图2.设计要求1．系统基本功能要求（1）以秒为计时单位，两位数码管以十进制递减计数形式作定时显示，在递减计数回零瞬间完成换灯操作。
（2）通过键盘红、黄、绿三色信号灯所亮时间在0～99秒内任意设定。
（3）十字路口的通行起始状态可人工设定，运行中可通过人工干预使十字路口通行状况固定于任何一种工作模式。
2．发挥部分（1）具有时间控制功能，交通信号灯工作时间：05：00～23：00；其余时间两个干道上的黄色信号灯闪烁显示;（2）绿色信号灯倒计时最后3秒和黄色信号灯显示时闪烁显示。
（闪烁频率：1Hz）;（3）其它功能。
二、方案设计论证与可行性分析2.1硬件设计（1）单片机预选用51系列，但没买到，选用了AT89S52单片机，其内部带有8KB的程序存储器ROM，设计时无需外接程序存储器，为设计和调试带来极大的方便。
(2) 键盘系统：设置3个程序按键：设置键、增加键、减少键，另需配置一个非程序按键：系统复位键。
（3）电源供电系统：本系统采用220V电源供电，应设计相应的稳压电源电路。
但设计竞赛受时间和经费限制，也可采用现成的5V直流稳压电源供电，这样可以节约设计时间、简化设计过程。
(4)两个干道的红绿灯用发光二极管（红、黄、绿）显示（5）两个干道时间显示采用二位共阴数码管软件设计：（1）系统资源分配：为了便于程序的设计、阅读及修改，需要先对系统的存储器资源进行分配和说明。
交通红绿灯PLC实验报告
实验报告
一、实验名称：
1.交通红绿灯的PLC控制
二、实验目的：
1.运用基本编程指令编辑交通红绿灯的PLC控制程序。
2.进一步熟悉西门子S7-200的结构及其运用。
3.将程序输入到计算机，并下载到西门子S7-200中，是之按照要求运行。
三、实验要求：
1.
2.
四、
1.装有
2.西门子S7-200实验台一台。
3.PLC传输线一根。
五、实训步骤：
1.时序图及其地址分配表。
20S3S
2S
25S3S
2S Q0.0
I0.0
I0.1
Q0.1
Q0.2
Q0.3
Q0.4
Q0.5
名称地址名称地址启动南北红灯
停止东西绿灯
东西黄灯
东西红灯
南北绿灯
南北黄灯
2.编辑梯形图：
3.将程序输入到电脑并下载到S7-200 PLC中，运行并观察。
以下是启动后前25S中的监控部分截图：南北红灯亮，东西绿灯亮。
六、实验结果：
通过程序的运行观察，本程序能够按照实训要求正常运行，符合实验要求。
七、实验总结：
通过本次交通红绿灯的plc实验，我运用学得的编程指令正确编辑出交通红绿灯的PLC梯形图，并在实验台上实践得以证实。
这让我进一步熟悉并掌握了plc常见基本编程指令的功能及其运用，以及S7-200编程软件的正确运用，并且进一步提高了自己的程序编辑能力。
班级：
姓名：
学号：。
一个十字路口的交通灯控制系统设计报告
一个十字路口的交通灯控制系统设计报告设计报告
一、设计目的
设计每个方向的交通灯控制系统，以解决车辆拥堵的问题，并尽可能
减少事故的发生。
二、原理和要求
1．交通灯控制系统的目标是调整车辆的流量，从而避免拥堵和事故
的发生。
2．根据路口的布局，设计一个控制系统，使各方向的车辆可以有序
通过路口。
3．控制系统需要包括时间策略、车辆流量控制以及实时变更等组件。
4．控制系统的运行稳定性，准确性，可靠性等特性也是需要考虑的。
三、相关技术
1．时间策略：采用数字信号处理技术，结合十字路口的布局特性，
对灯光变化的时间策略进行设计。
2．车辆流量控制：采用软件技术，结合摄像机获取到的车辆实时位
置数据，进行实时的车辆流量控制。
3．实时变更：采用实时数据采集技术，监视路口的变化，对路口的
灯光策略进行实时变更，以保证路口的安全性和流量的正常状态。
四、系统设计
1．时间策略：采用数字信号处理技术，结合十字路口的布局特性，
设计灯光变化的时间策略，实现路口灯的有序变化，调控车辆的通行流量。
2．车辆流量控制：采用软件技术，结合摄像机获取到的车辆实时位
置信息。
交通信号灯自动控制系统设计报告
交通信号灯自动控制系统设计报告原理图：一、设计要求：本设计要求与交通信号实际控制一致，采用LED模拟信号灯，信号灯分东西、南北二组，分别有红、黄、绿三色。
其工作状态由程序控制，启动、停止按钮分别控制信号灯的启动与停止。
白天/黑夜转换开关可对信号进行控制转换。
并且要求能用两位数码管（或者一位数码管）来显示红灯或者绿灯等待的时间，在黄灯的时候数码管不显示。
信号灯的控制要求如下：⑴假设东西方向交通繁忙为主干道，车流量为南北交通的两倍。
因此东西方向的绿灯通行时间为是南北方向上的两倍。
⑵开始时东西方向绿灯先亮，南北为红灯。
⑶按下启动按钮，开始工作，按下停止按钮，停止工作。
白天/黑夜转换开关闭合时为黑夜工作状态，这时只有黄灯来回闪烁，断开为白天工作状态。
白天工作状态要求：东西方向绿灯亮40s，然后黄灯闪三下（1下/秒，共5秒），然后红灯亮20s，而南北方向为红灯亮40s，然后绿灯亮20s，然后黄灯也闪三下；如此周期循环下去。
二、示意图：图2 交通信号灯示意2 系统总体方案及硬件设计：2.1芯片的选择与简单介绍：（图１）主控芯片采用AT89S52单片机（其引脚图如图１所示）。
单片机，亦称单片微型计算机。
它是把中央处理器（CPU）、数据存储器（RAM）、程序存储器（ROM）、输入/输出端口（I/0）等主要计算机功能部件都集成在一块集成电路芯片上的微型计算机。
计算机的产生加快了人类改造世界的步伐，但是它毕竟体积大。
于是，单片机在这种情况下诞生了。
纵观生活的各个领域，从导弹的导航装置，到飞机上各种仪表的控制，从计算机的网络通讯与数据传输，到工业自动化过程的实时控制和数据处理，以及我们生活中广泛使用的各种智能IC卡、电子宠物等，这些都离不开单片机。
单片机以体积小、功能全、性价比等诸多优点而独具特色，在工业控制、尖端武器、通信设备、家用电器等嵌入式应用领域中独占鳌头。
如果说C语言程序设计课是程序设计的基础课，那么单片机以其系统硬件构架完整、价格低廉、学生能动手等特点，成为工科学生硬件设计基础课。
红绿灯控制系统实训报告
课程设计报告嵌入式红绿灯控制系统学生姓名：**指导教师：** **所在系：** **所学专业：* **年级：**目录摘要 (1)一、设计目的 (2)二、设计内容 (2)2.1构建定制的CE6.0运行时映像 (2)2.2连接仿真器 (2)三、设计原理 (3)四、设计程序（命令）清单 (5)五、设计的收获与体会 (9)六、参考文献： (9)摘要随着我国社会经济的快速发展和人民生活水平的日益提高，城市规模也不断扩大，城市交通也日益繁忙，作为保障了城市交通安全、有序、快速运行的红绿灯的控制问题，是城市交通监控指挥系统中最重要的组成部分。
交通红绿灯的控制既要安全可靠，其控制程序又要便于根据道路交通流量情况进行修改，红绿灯控制系统是当今现代社会必不可少的一种电子控制设备，属于最常见的实时嵌入式控制系统之一。
交通信号灯用于道路平面交叉路口，通过对车辆、行人发出行进或停止的指令，使人与人、车与车之间尽可能减少相互干扰，从而提高路口的通行能力，保障路口畅通和安全。
本文介绍了一种交通信号灯控制系统。
该系统采用了，以嵌入式操作系统VS2005为软件开发平台，通过控制城市十字路口的交通信号灯来指挥交通。
该系统具有制作简单、成本低、功能实用等特点。
关键词：嵌入式操作系统交通信号灯控制一、设计目的1. 注重培养综合运用所学知识、独立分析和解决实际问题的能力，培养创新意识和创新能力，并获得科学研究的基础训练。
2. 了解Visual Studio 2005软件，并巩固学习嵌入式的相关内容知识。
3. 通过软硬件设计实现利用VS2005完成交通灯控制功能。
二、设计内容2.1构建定制的CE6.0运行时映像创建OS设计，包含组件分类中的其他组件，设置环境变量以进一步定制OS设计以及CE6.0运行时映像。
1.创建初始OS设计启动VS2005，在VS2005IDE中选择File|New|Project命令进入New Project对话框，为创建CE6.0的OS设计项目，在Project types 选项中选择Platform Builder for CE6.0,从Templates选项中选择OS Design,然后输入该OS设计的项目名称，名字为MyOSDesign。
交通信号灯模拟控制系统课程设计报告书
课程设计报告书课程名称：交通信号灯模拟控制系统目录一、设计概述 (1)（一）交通灯的应用前景及现状 (1)（二）课程设计的性质和目的 (1)二、设计任务 (1)三、方案简介 (2)四、设计详解 (4)（一）显示子程序 (4)（二）定时子程序 (4)（三）总体程序流程 (4)五、元件清单及主要元件说明 (5)（一）AT89S51单片机 (6)（二）共阴极数码管 (8)（三）发光二极管（红绿黄三色） (8)六、系统硬件设计 (8)（一）单片机主电路 (8)（二）交通灯接口电路 (9)（三）LED数码管显示电路 (10)（四）键盘口电路 (10)七、系统软件设计 (11)（一）初始化程序 (11)（二）显示子程序 (11)（三）定时中断处理程序 (12)（四）紧急中断处理程序 (13)（五）延迟程序 (14)八、设计心得 (14)九、参考文献 (15)十、附录 (15)交通信号灯模拟控制系统一、设计概述（一）交通灯的应用前景及现状随着社会经济的发展，城市交通问题越来越引起人们的关注。
人、车、路三者关系的协调，已成为交通管理部门需要解决的重要问题之一。
城市交通控制系统是用于城市交通数据监测、交通信号灯控制与交通疏导的计算机综合管理系统，它是现代城市交通监控指挥系统中最重要的组成部分。
所以，如何采用合适的控制方法，最大限度利用好耗费巨资修建的城市高速道路，缓解主干道与匝道、城区同周边地区的交通拥堵状况，越来越成为交通运输管理和城市规划部门亟待解决的主要问题。
在大、中城市，十字道口的红绿灯是交通法规的无声命令，是司机和行人的行为准则。
十字道口的交通红绿灯控制是保证交通安全和道路畅通的关键。
当前，国内大多数城市正在采用“自动”红绿交通灯，它具有固定的“红灯—绿灯”转换间隔，并自动切换。
它们一般由“通行与禁止时间控制显示、红黄绿三色信号灯和方向指示灯”三部分组成。
在交通灯的通行与禁止时间控制显示中，通常根据交通规律设置红绿黄三色信号的时间，时间控制都是固定的。
