plc编程中的字节 字 双字 整数 双整数 实数 之间的关系
西门子数据类型
西门子数据类型概述：西门子数据类型是指在西门子PLC编程中使用的数据类型。
PLC（可编程逻辑控制器）是一种常用于工业自动化控制系统的设备，用于监控和控制生产过程。
在PLC编程中，数据类型用于定义变量的类型和大小，以便正确地处理和存储数据。
西门子提供了多种数据类型，每种类型都有其特定的用途和限制。
常见的西门子数据类型：1. 位（BOOL）：用于表示开关状态，取值为0或1。
2. 字节（BYTE）：用于表示8位二进制数据。
3. 整数（INT）：用于表示带符号的16位整数，取值范围为-32768到32767。
4. 双字节整数（DINT）：用于表示带符号的32位整数，取值范围为-2147483648到2147483647。
5. 实数（REAL）：用于表示单精度浮点数，取值范围为-3.4E38到3.4E38。
6. 字符串（STRING）：用于表示文本数据，可以存储多个字符。
7. 数组（ARRAY）：用于存储多个相同类型的数据。
使用西门子数据类型的示例：1. 声明变量：```VARSwitchStatus: BOOL; // 声明一个位类型的变量，用于表示开关状态Temperature: REAL; // 声明一个实数类型的变量，用于表示温度Message: STRING(20); // 声明一个字符串类型的变量，最大长度为20个字符SensorData: ARRAY[1..10] OF INT; // 声明一个包含10个整数的数组END_VAR```2. 赋值和读取变量：```SwitchStatus := 1; // 将位类型的变量SwitchStatus赋值为1Temperature := 25.5; // 将实数类型的变量Temperature赋值为25.5Message := "Hello, World!"; // 将字符串类型的变量Message赋值为"Hello, World!"SensorData[1] := 10; // 将数组SensorData的第一个元素赋值为10``````IF SwitchStatus = 1 THEN // 判断位类型的变量SwitchStatus是否为1// 执行某些操作END_IF```3. 数据类型转换：在PLC编程中，有时需要将一个数据类型转换为另一个数据类型，可以使用强制类型转换操作符进行转换。
PLC的位逻辑指令详细说明综述
LD =
C40 Q0.0
//装入计数器触点 //输出触点
• CTUD，增减计数器指令。有两个脉冲输入端：CU输 入端用于递增计数，CD输入端用于递减计数。 • 指令格式：CTUD Cxxx，PV • 例： CTUD C30，5
举例
指令表格式
LD I0.1 LD I0.2 LD I0.3 CTUD C50,+4 LD C50 = Q0.0
3.2.1 基本逻辑指令及应用
基本逻辑指令见P36 表3-2。 PLC规定：如果触点是常开触点，则常开触 点“动作”认为是“1”，常开触点“不动作” 认为是“0”； 如果触点是常闭触点，则常闭触点“动作” 认为是“0”，常闭触点“不动作”认为是 “1”；
位操作类指令
一、位操作指令介绍
1. 逻辑取（装载）及线圈驱动指令 LD（load）：常开触点逻辑运算的开始。 LDN（load not）：常闭触点逻辑运算的开始 =（OUT）：线圈驱动指令。
Q0.0
//输出触点
C30, VW30 //比较计数器 //当前值是否大于 //VW30 中的值
= Q0.1 程序举例
//输出触点
5000
5000
C3 0 当前值
1000
1000
Q 0.0
Q 0.1
时序图
3.7 运算指令
一、算术运算指令 二、逻辑运算指令
算术运算指令在累加器1和2中进行， 在累加器2中的值作为被减数或被除数。算 术运算的结果保存在累加器1中，累加器1 原有的值被运算结果覆盖，累加器2中的值 保持不变
在 EU 指令前有一个上升沿时（由 OFF→ON ）产生一个宽 度为一个扫描周期的脉冲，驱动后面的输出线圈。
下降沿触发指令:ED
PLC数据类型及转换.
送到OUT输出。
❖梯形图：
语句表：DTR IN, OUT
职业教育机电一体化专业教学资源库
三、应用练习
6 5
4
1
3
2
职业教育机电一体化专业教学资源库
三、应用练习——抢答器控制系统
要求：3个抢答台和1个主持人，每个抢答台上各有1个抢答按钮， 参赛者在允许抢答时，当某参赛者抢先按下按钮，显示器显示该 组号码，此后另外两个抢答台上即使在按各自的抢答按钮，其指 示灯也不会亮。这样主持人就可以轻易的知道谁是第一个按下抢 答器的。该题抢答结束后，主持人按下主持台上的复位按钮，则 显示0，又可以进行下一题的抢答比赛。显示器为七段数码管。
四、小结
数据类型
布尔型 整数型 实数型 字符串
数据转换
字节数与整数的互换 整数与双字整数的互换 双字整数与实数的互换 BCD码与整数的互换 段码、译码、编码
职业教育机电一体化专业教学资源库
❖ 梯形图：
语句表：SEG IN, OUT
❖ 例子：
职业教育机电一体化专业教学资源库
七段显示码的编码规则（共阴极）
16#6
16#D
职业教育机电一体化专业教学资源库
BCD码与整数相互转换 ASCII码与16进制数相互转换
职业教育机电一体化专业教学资源库
编码/译码指令
取整指令
❖使能输入有效时，将输入的实数IN转换成双整数的值，并将结果
电控与PLC控制技术
项目八 位置控制及显示器
广西机电职业技术学院
职业教育机电一体化专业教学资源库
任务一 PLC数据类型及转换 任务二 位置控制及显示器
职业教育机电一体化专业教学资源库
一、S7-200PLC的 数据类型
PLC基本数据类型
PLC基本数据类型引言概述：PLC（可编程逻辑控制器）是一种常用于自动化控制系统的设备。
在PLC编程中，基本数据类型是非常重要的概念。
本文将详细介绍PLC的基本数据类型，包括其定义、用途以及常见的数据类型。
正文内容：1. 基本数据类型的定义1.1 位（Bit）：位是最基本的数据类型，用于表示开关状态，取值为0或1。
1.2 字节（Byte）：字节由8个位组成，用于存储整数值或字符。
1.3 字（Word）：字由16个位组成，用于存储较大的整数值或浮点数。
1.4 双字（Double Word）：双字由32个位组成，用于存储更大的整数值或浮点数。
1.5 长双字（Long Double Word）：长双字由64个位组成，用于存储更大范围的整数值或浮点数。
2. 基本数据类型的用途2.1 控制信号：位类型常用于表示开关状态，如启动信号、停止信号等。
2.2 传感器数据：字类型常用于存储传感器采集的数据，如温度、压力等。
2.3 运算结果：字、双字和长双字类型常用于存储运算结果，如加法、减法、乘法等。
2.4 计数器和定时器：字类型常用于计数器和定时器的计数值。
2.5 通信数据：字、双字和长双字类型常用于存储通信数据，如网络通信中的IP地址、端口号等。
3. 常见的数据类型3.1 逻辑型（BOOL）：逻辑型用于存储逻辑值，取值为真（True）或假（False）。
3.2 整型（INT）：整型用于存储整数值，取值范围为-32768到32767。
3.3 无符号整型（UINT）：无符号整型用于存储非负整数值，取值范围为0到65535。
3.4 浮点型（REAL）：浮点型用于存储浮点数，取值范围为-3.4E38到3.4E38。
3.5 字符串型（STRING）：字符串型用于存储文本数据，长度可变。
4. 基本数据类型的注意事项4.1 数据范围：在使用基本数据类型时，需要注意数据范围，避免溢出或数据丢失。
4.2 数据类型转换：在不同数据类型之间进行转换时，需要注意数据的精度和有效位数。
PLC基本数据类型
PLC基本数据类型引言概述：PLC（可编程逻辑控制器）是一种用于工业自动化控制的设备，它可以根据预先编写的程序来控制各种生产过程。
在PLC编程中，数据类型是非常重要的概念，不同的数据类型决定了数据在程序中的存储方式和处理方式。
本文将介绍PLC的基本数据类型及其特点。
一、位（BOOL）类型：1.1 布尔类型是最基本的数据类型之一，用来表示逻辑真（1）和逻辑假（0）。
1.2 布尔类型通常用于表示开关状态、触发条件等逻辑判断。
1.3 布尔类型在PLC程序中常用于控制逻辑、条件判断等方面。
二、字节（BYTE）类型：2.1 字节类型用来表示8位二进制数据，范围为0~255。
2.2 字节类型通常用于存储ASCII字符、整数等数据。
2.3 字节类型在PLC程序中常用于数据传输、通信协议等方面。
三、字（WORD）类型：3.1 字类型用来表示16位二进制数据，范围为0~65535。
3.2 字类型通常用于存储整数、计数器等数据。
3.3 字类型在PLC程序中常用于计数、数据处理等方面。
四、双字（DWORD）类型：4.1 双字类型用来表示32位二进制数据，范围为0~4294967295。
4.2 双字类型通常用于存储长整数、计时器等数据。
4.3 双字类型在PLC程序中常用于时间计算、数据处理等方面。
五、实数（REAL）类型：5.1 实数类型用来表示浮点数，可以存储小数。
5.2 实数类型通常用于存储测量数据、控制参数等数据。
5.3 实数类型在PLC程序中常用于PID控制、运算处理等方面。
结论：PLC的基本数据类型包括位、字节、字、双字和实数类型，每种类型都有其特定的应用场景和特点。
在PLC编程中，合理选择和使用数据类型可以提高程序的效率和可靠性，从而实现更好的控制效果。
深入理解PLC的数据类型将有助于工程师更好地设计和编写PLC程序，实现工业自动化控制的目标。

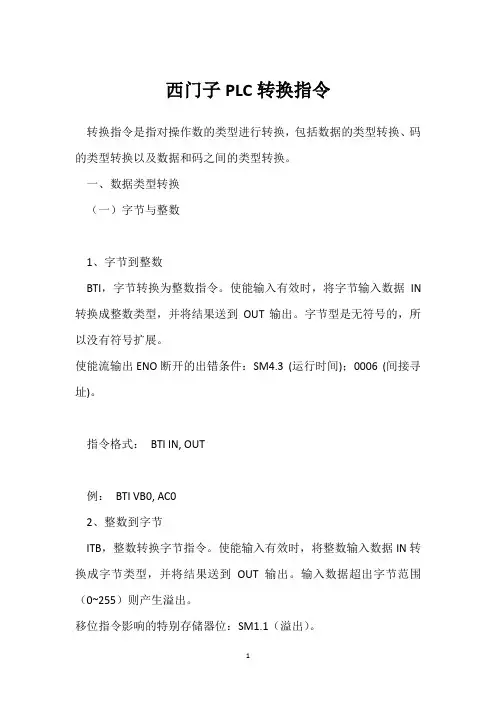

西门子PLC转换指令
西门子PLC转换指令转换指令是指对操作数的类型进行转换，包括数据的类型转换、码的类型转换以及数据和码之间的类型转换。
一、数据类型转换（一）字节与整数1、字节到整数BTI，字节转换为整数指令。
使能输入有效时，将字节输入数据IN 转换成整数类型，并将结果送到OUT输出。
字节型是无符号的，所以没有符号扩展。
使能流输出ENO断开的出错条件：SM4.3 (运行时间)；0006 (间接寻址)。
指令格式：BTI IN, OUT例：BTI VB0, AC02、整数到字节ITB，整数转换字节指令。
使能输入有效时，将整数输入数据IN转换成字节类型，并将结果送到OUT输出。
输入数据超出字节范围（0~255）则产生溢出。
移位指令影响的特别存储器位：SM1.1（溢出）。
使能流输出ENO断开的出错条件：SM1.1（溢出）；SM4.3（运行时间）；0006（间接寻址）。
指令格式：ITB IN, OUT例：ITB AC0, VB10（二）整数与双整数1、双整数到整数DTI，双整数转换为整数指令。
使能输入有效时，将双整数输入数据IN转换成整数类型，并将结果送到OUT输出。
输入数据超出整数范围则产生溢出。
移位指令影响的特别存储器位：SM1.1（溢出）。
使能流输出ENO断开的出错条件：SM1.1（溢出）；SM4.3（运行时间）；0006（间接寻址）。
指令格式：DTI IN, OUT例：DTI AC0, VW202、整数到双整数ITD，整数转换为双整数指令。
使能输入有效时，将整数输入数据IN转换成双整数类型（符号进行扩展），并将结果送到OUT输出。
使能流输出ENO断开的出错条件：SM4.3（运行时间）；0006（间接寻址）。
指令格式：ITD IN, OUT例：ITD VW0, AC0（三）双整数与实数1、实数到双整数图1 实数到双整数2、双整数到实数DTR，双整数转换实数指令。
使能输入有效时，将双整数输入数据IN转换成实型，并将结果送到OUT输出。
PLC中数制与数据类型介绍
PLC中数制与数据类型介绍描述：大家好！我们在编写PLC程序的时候我们经常用到位元件，字元件等等和一些数据类型，所以弄明白PLC中里面位元件、字元件和数据类型的规律，才能编好数据运算方面的程序等等，现把这方面概念性的知识分享给大家。
一：数制1）二进制数的1位（bit）只能取0和1这两个不同的值，可以用来表示开关量（或称数字量）的两种不同的状态，例如PLC里面的触点断开和接通、线圈的通电和断电等等，如果该位为"1"，则表示梯形图中对应的位编程元件的线圈'通电'，其常开接通，常闭断开。
如果该位为"0"。
在逻辑中1（TRUE）表示为真，0(FALSE)表示为假.二进制的特点：每一位有2个数码，即0和1。
由低位向高位的进位原则是"逢二进一"。
2）计算机和PLC用多位二进制数来表示数字，二进制数逢二进一的规则，从右往左的第n位（最低位为0位）的权值2n.如图下给出不同进制数的表示方法。
3）十六进制数每个十六进制数对应与4位二进制数，十六进制数的16个数字是0-9和A-F(对应十进制数10-15),在数字后面加"H"可以表示十六进制。
二：数据类型数据类型是用来描述数据长度（即二进制的位数）属性，不同的任务场合用不同长度的数据对象，例如位逻辑指令用位数据，传送指令用字节、字、双字。
字节、字和双字分别由8位、16位和32位二进制组成。
基本数据类型1) 首先先了解一下PLC中得位数据，前面已经说过位有两个状态"1"和"0"，1代表开，0代表关。
用于PLC中X、Y、M、Z处理关/开信号的软元件称之为位软元件。
2) 字元件，字有单字和双字，单字是有16个位组成，双字有32个位组成，对用PLC中得T、C、D、R处理数值的信号的软元件称之为字元件。
3) 位元件的组合也能处理数值，通过Kn和其始软元件的组合来表示，比如在PLC中经常用到K1M0,K1M0表示占用M0-M3四个位软件进行运算。
字节、字、双字,整数,双整数和浮点数详解
字节、字、双字,整数,双整数和浮点数详解1.引言1.1 概述在计算机科学和编程领域，字节、字、双字、整数、双整数和浮点数是非常重要的概念和数据类型。
它们在存储和处理数据时起着关键作用。
本文将对这些概念和数据类型进行详细解释和讨论。
首先，字节是计算机存储和处理数据的基本单位之一。
一个字节由8位二进制数字组成，可以表示256种不同的值。
字节一般用于存储和表示字符，例如ASCII码中的每个字符都用一个字节表示。
接下来，字是字节的扩展，通常由两个字节组成。
字是更大的数据单元，可以表示更多的不同值。
字通常用于存储和表示较大的字符集，如Unicode编码中的字符。
双字是对字的一种拓展，由四个字节组成。
双字可以表示更大范围的数据，通常用于存储和处理较大的整数和浮点数。
然后，整数是一种完整的数值数据类型，用于表示不带小数部分的数值。
整数可以是负数、零或正数，其取值范围取决于所使用的字节数。
整数常用于计算、逻辑运算和数据存储。
双整数是对整数的一种拓展，由两个整数组成。
双整数可以表示更大范围的整数值，通常用于需要更精确的计算和表示的情况。
最后，浮点数是一种带有小数部分的数值数据类型。
浮点数通常由双字表示，其中一部分用于存储小数部分，另一部分用于存储指数部分。
浮点数常用于科学计算、图形处理和物理模拟等领域。
本文将详细探讨字节、字、双字、整数、双整数和浮点数的定义、特点、应用、表示方式、运算规则和数据范围等方面内容。
通过深入理解这些概念和数据类型，我们可以更好地理解计算机的内部处理和存储方式，并在编程中更加灵活和高效地处理数据。
1.2文章结构文章结构部分的内容可以写成以下方式：1.2 文章结构本文将详细介绍字节、字、双字、整数、双整数和浮点数的概念以及其应用。
文章结构如下：2.正文2.1 字节2.1.1 定义本节将介绍字节的定义，以及字节在计算机中的作用和意义。
2.1.2 应用本节将探讨字节在不同应用场景下的具体应用，例如在存储和传输数据中的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
字word 字节byte 位bit
整数分：1、int 带符号16位整数
2、dint 带符号32位整数双整数
real 浮点数实数32位
继续追问：它们之间有什么关系吗
补充回答：（1000位）1kb=1024字节，1字=2字节，1双字=2字=4字节，1字节=8位
整数有符号型与无符号型。
整数分
32位平台：
short 在内存中占两个字节，范围为-2^15~（2^15-1)
int 在内存中占四个字节，范围为-2^31~（2^31-1）
long在内存中占四个字节，范围为-2^31~2^31-1
无符号型：最高位不表示符号位
unsigned short 在内存中占两个字节，范围为0~2^16-1
unsigned int 在内存中占四个字节，范围为0~2^32-1
unsigned long在内存中占四个字节，范围为0~2^32-1
实型变量:
分单精度float 和双精度double 两种形式：
float:占四个字节，提供7~8位有效数字。
double: 占八个字节，提供15~16位有效数字。
（二）16位平台:
1)整型(基本型)：类型说明符为int，在内存中占2个字节。
2)短整型：类型说明符为short int或short。
所占字节和取值范围均与整型(基本型)相同。
3)长整型：类型说明符为long int或long，在内存中占4个字节。
无符号型：类型说明符为unsigned。
无符号型又可与上述三种类型匹配而构成：
各种无符号类型量所占的内存空间字节数与相应的有符号类型量相同。
但由于省去了符号位，故不能表示负数。
实型变量:
分为单精度（float型）、双精度（double型）和长双精度（long double型）三类。
单精度型占4个字节（32位）内存空间，其数值范围为3.4E-38～3.4E+38，只能提供七位有效数字。
双精度型占8 个字节（64位）内存空间，其数值范围为1.7E-308～1.7E+308，可提供16位有效数字。
长双精度型16 个字节（128位）内存空间，可提供18-19位有效数字。
