聚氯乙烯绝缘聚氯乙烯护套电力电缆1、用途：本产品适用于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之用。
2、产品标准：GB12706·2-91额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆、聚氯乙烯绝缘电力电缆3、使用特性：1）电缆导体的最高额定温度为70℃。
2）短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160℃。
3）敷设电缆时的环境温度应不低于0℃，最小弯曲半径应不小于电缆外径的10倍。
41、产品用途：本产品适用于额定电压（U0/U）为3.6/6至26/35KV电力线路，供输配电能之用。
2、产品标准：GB12706-91额定电压35KV及以下铜芯，铝芯塑料绝缘电力电缆。
3、产品使用特性：（1）电缆在环境温度不低于0℃条件下敷设时，无须预先加温。
电缆的敷设落差不受限制。
（2）电缆线芯长期允许工作温度不得超过下列规定：外护层是聚氯乙烯套的电缆为90℃；外护层是聚乙烯套的电缆为80℃。
（3）线芯短路时（最长持续5S）温度不得超过250℃（4）电缆敷设时的最小弯曲半径规定如下：单芯电缆：20（d+D)±5%；三芯电缆：15（d+D)±5%。
式中：D为电缆的实际外径，d为导体的实际外径。
41、用途：本产品适用于交流额定电压450/750V及以下的动力装置的固定敷设。
2、产品标准:GB5023、2-85《额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）固定敷设用电缆（电线)》3、产品使用特性：1）额定电压U0/U分为450/750V和300/500V。
2）电缆的长期允许工作温度：BV-105型……应不超过105℃；其他型号……应不超过70℃。
3）电缆的敷设温度应不低于0℃；4）电缆的允许弯曲半径为：电缆外径（D）小于25mm者……应不小于4D；电缆外径（D）为25mm 及以上者……应不小于6D41、用途：本产品适用于交流额定电压450/750V及以下的家用电器、小型电动工具、仪器仪表及动力照明等装置的连接。
常见电线电缆的型号及规格解析
450/750V
300/500V
无护套线：1芯，
护套线：1～5芯
1.5～400 mm2
BLVVB-450/750 2×6：额定电压为450/750V、导体截面为6平方的2芯扁形电线.
注：电压U0/Um，其中U0表示导体对地或金属屏蔽之间的电压，Um表示导体间的电压；1根或多根单丝绞合、包上绝缘后才能称为1芯。
二、额定电压及规格
种类
额定电压
芯数
截面
完整的型号规格示例及说明
架空绞线
10kV
35kV
110kV
220kV
——
10～1500 mm2
【1】JL/G1A-300/40-24/7：铝截面为300mm2、铝丝根数为24，钢截面为40mm2，钢丝根数为7的钢芯铝绞线（新标准），。
83标准型号为：LGJ-300/40。
ZR——阻燃（默认为C级），ZA——A级阻燃（最高级），ZB——B级阻燃，ZC——C级阻燃（常用），ZD——D级阻燃，
NH——耐火，WD——无卤低烟，WDZN——无卤低烟阻燃耐火
详见标准GB/T 19666-2005。
3、控制电缆
型号
名称
代号释义
产品标准
材料及标准
KVV、KVVP、KVVP2、KVVP3、KVV22、KVVP2-22、KVV32、KVVR、KVVRP
10kV架空绝缘电缆
JK——架空电缆系列，L——铝芯，Y——聚乙烯绝缘，YJ——交联聚乙烯绝缘，T——铜芯（可省略），TR——软铜芯（不能省略），LH——铝合金芯，Q——轻型、
V——聚氯乙烯绝缘
GB/T 14049-2008
硬铝线：
GB/T 17048-2009、
常用电线电缆规格型号
YGCB 铜芯硅橡胶绝缘护套扁电缆 KGG 铜芯硅橡胶绝缘及护套控制电缆 KGGP 铜芯硅橡胶绝缘及护套屏蔽控制电缆
3*120
0.6/1KV
\
\
\
19*2.5等
0.45/0.75
\
\
\
12*2.5等
0.45/0.75
\
\
\
电子计算电缆
DJYPV 铜芯聚乙烯绝缘聚氯乙烯护套铜丝编织分屏蔽 电子计算机电缆
\
矿用
MCPTJ-0.66/1.14 采煤机金属屏蔽监视型橡套软电缆 3*95+1*50+1*50
\
电缆
MCPT-1.9/3.3 采煤机金属屏蔽橡套软电缆
3*70+1*35
\
额定电压6/10KV及以下采煤机金属屏 蔽橡套软电缆器
MCPTJ-1.9/3.3
采煤机金属屏蔽监视型橡套软电缆
\
J--代表监视
\
\
\
\
通用橡套电缆
YQ YQW 轻型橡套软电缆 YZ YZW 中型橡套软电缆
3*6+1*4
0.5KV
\
\
\
3*10+1*6
0.5KV
\
\
\
橡套 电缆
电焊机电缆
YC YCW 重型橡套软电缆 YH 天然胶护套电焊机电缆 YHF 氯丁或其它相当的合成弹性体橡套软电缆
防水橡套软电缆
JHS
盾构 机电 盾构机金属屏蔽阻燃型橡套软电缆 UGEFP
三芯
0.6/1KV 3.6/6KV 8.7/10LV
\
MHYV 煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆
2-5B
\
常用电力电缆规格型号
常用电力电缆规格型号 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998电力电缆规格型号1KV聚氯乙烯绝缘电力电缆本产品适用于交流额定电压1kV的线路中，供输、配电能用。
一、生产执行标准等同采用国际电工委员会IEC60502。
二、使用特点1.电缆导体长期允许工作温度不超过70℃；2.短路时（最长持续时间不超过5秒），电缆导体的最高温度不超过160℃；3.敷设电缆时的环境温度应不低于0℃。
三、电缆的型号、名称及适用场合：注：1、普通阻燃型：在原型号前加“ZR”，如ZR-VV2、低烟低卤阻燃型：a、在原型号前加“DDZ”，如DDZ-VVb、在原型号前加“ZR”，并将型号中字母“V”改写为“VD”如ZR-VDVD3、低烟无卤阻燃聚烯烃型：在原型号前加“ZR”并将型号中字母“V”改写为“E”，如ZR-EE四、型号、芯数、标称截面金属屏蔽电力电缆适用于额定电压1kV及以下的电力线路中作输送电能用。
本产品具有较强的抗电磁干扰、抗雷击及均匀电场，改善供电品质的特性，特别适用具有精密电子装置的场所，如计算机中心、航空航天监控中心、智能大厦等。
一、产品用途适用于额定电压1kV及以下的电力线路中作输送电能用。
本产品具有较强的抗电磁干扰、抗雷击及均匀电场，改善供电品质的特性，特别适用具有精密电子装置的场所，如计算机中心、航空航天监控中心、智能大厦等。
二、执行标准本产品按Q/HX-15设计制造三、型号名称：型号说明:金属屏蔽电力电缆只是在设计结构上与交联聚乙烯绝缘电力电缆和聚氯乙烯绝缘电力电缆有所不同，在型号上以“－P”后缀加以区分，如：VV-P、YJV-P、YJLV22-P等等。
四、规格型号五、使用条件1、线缆导体长期工作温度应不超过70℃2、短路时，电缆导体的最高温度应不超过160℃3、敷设时的环境温度不低于0℃，低于0℃应预先加热电缆敷设时的最小弯曲半径4、单芯电缆不小于电缆外径的20倍5、多芯电缆不小于电缆外径的15 倍6、敷设时，应将屏蔽层两端可靠接地，并不使屏蔽层断裂或松散，否则会降低屏蔽效果六、主要技术参数七、生产范围电缆绝缘线芯:1—5芯,标称截面:—300mm2,单芯截面为:－－1000 mm2八、使用特性交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆5芯（4+1）芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆一、产品标准本产品按GB12706《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》和GB12666《电线电缆燃烧实验方法》标准生产，同时还可根据用户需要按国际电工委员会推荐的IEC标准、英国BS标准、德国DIN标准、美国ICEA标准及日本JIS标准生产。
电力电缆的规格型号
电力电缆的规格型号

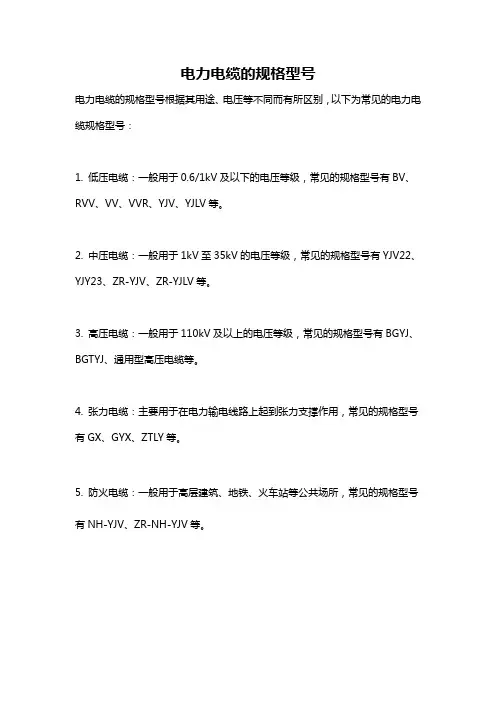

电力电缆的规格型号根据其用途、电压等不同而有所区别，以下为常见的电力电缆规格型号：
1. 低压电缆：一般用于0.6/1kV及以下的电压等级，常见的规格型号有BV、RVV、VV、VVR、YJV、YJLV等。
2. 中压电缆：一般用于1kV至35kV的电压等级，常见的规格型号有YJV22、YJY23、ZR-YJV、ZR-YJLV等。
3. 高压电缆：一般用于110kV及以上的电压等级，常见的规格型号有BGYJ、BGTYJ、通用型高压电缆等。
4. 张力电缆：主要用于在电力输电线路上起到张力支撑作用，常见的规格型号有GX、GYX、ZTLY等。
5. 防火电缆：一般用于高层建筑、地铁、火车站等公共场所，常见的规格型号有NH-YJV、ZR-NH-YJV等。
常用电力电缆规格型号
常用电力电缆规格型号 Prepared on 24 November 2020电力电缆规格型号1KV聚氯乙烯绝缘电力电缆本产品适用于交流额定电压1kV的线路中，供输、配电能用。
一、生产执行标准等同采用国际电工委员会IEC60502。
二、使用特点1.电缆导体长期允许工作温度不超过70℃；2.短路时（最长持续时间不超过5秒），电缆导体的最高温度不超过160℃；3.敷设电缆时的环境温度应不低于0℃。
三、电缆的型号、名称及适用场合：注：1、普通阻燃型：在原型号前加“ZR”，如ZR-VV2、低烟低卤阻燃型：a、在原型号前加“DDZ”，如DDZ-VVb、在原型号前加“ZR”，并将型号中字母“V”改写为“VD”如ZR-VDVD3、低烟无卤阻燃聚烯烃型：在原型号前加“ZR”并将型号中字母“V”改写为“E”，如ZR-EE四、型号、芯数、标称截面金属屏蔽电力电缆适用于额定电压1kV及以下的电力线路中作输送电能用。
本产品具有较强的抗电磁干扰、抗雷击及均匀电场，改善供电品质的特性，特别适用具有精密电子装置的场所，如计算机中心、航空航天监控中心、智能大厦等。
一、产品用途适用于额定电压1kV及以下的电力线路中作输送电能用。
本产品具有较强的抗电磁干扰、抗雷击及均匀电场，改善供电品质的特性，特别适用具有精密电子装置的场所，如计算机中心、航空航天监控中心、智能大厦等。
二、执行标准本产品按Q/HX-15设计制造三、型号名称：型号说明:金属屏蔽电力电缆只是在设计结构上与交联聚乙烯绝缘电力电缆和聚氯乙烯绝缘电力电缆有所不同，在型号上以“－P”后缀加以区分，如：VV-P、YJV-P、YJLV22-P等等。
四、规格型号五、使用条件1、线缆导体长期工作温度应不超过70℃2、短路时，电缆导体的最高温度应不超过160℃3、敷设时的环境温度不低于0℃，低于0℃应预先加热电缆敷设时的最小弯曲半径4、单芯电缆不小于电缆外径的20倍5、多芯电缆不小于电缆外径的15 倍6、敷设时，应将屏蔽层两端可靠接地，并不使屏蔽层断裂或松散，否则会降低屏蔽效果六、主要技术参数七、生产范围电缆绝缘线芯:1—5芯,标称截面:—300mm2,单芯截面为:－－1000 mm2八、使用特性交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆5芯（4+1）芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆一、产品标准本产品按GB12706《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》和GB12666《电线电缆燃烧实验方法》标准生产，同时还可根据用户需要按国际电工委员会推荐的IEC标准、英国BS标准、德国DIN标准、美国ICEA标准及日本JIS标准生产。
常见电线电缆的规格型号
常见电线电缆的规格型号BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁形（B）电线AVR：铜芯聚氯乙烯绝缘安装（A）用软（R）电线RV：软铜导体无护套电缆AVRB ：铜芯聚氯乙烯绝缘扁形安装用软电线RVB：软铜导体扁形无护套电缆RVS：铜芯聚氯乙烯绝缘绞型（S）连接用软电线RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线（前一个V表示聚氯乙烯绝缘，后一个V表示聚氯乙烯护套）AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆至于规格有3等芯4等芯和3+1 3个常用规格等芯就是截面一样的3＋1就是地线的截面是相线的一半。
目前50平方以下都是等芯。
电线电缆 3.6/6kv 指额定电压（使用场合/电压等级）电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。
还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。
BVV表示聚氯乙烯绝缘，聚氯乙烯护套，铜芯（硬）布电线。
常常简称护套线，单芯的是圆的，双芯的就是扁的。
常常用于明装电线。
BVR表示聚氯乙烯绝缘，铜芯（软）布电线。
常常简称软线。
由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。
附：电线电缆命名电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
(完整版)常用电力电缆规格型号.doc

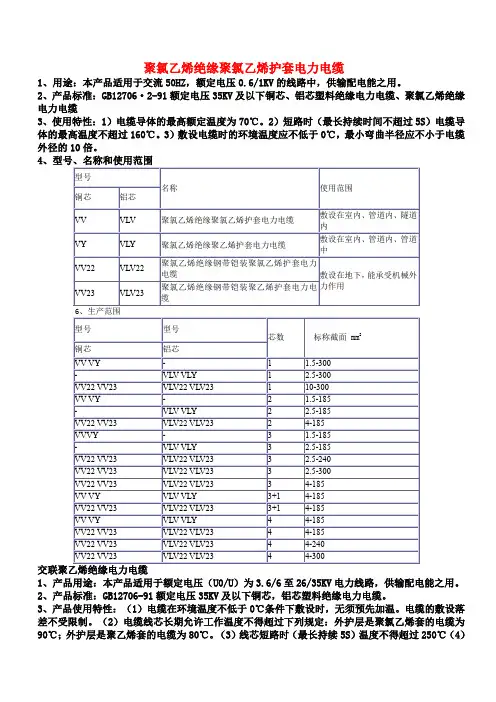

聚氯乙烯绝缘聚氯乙烯护套电力电缆1、用途：本产品适用于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之用。
2、产品标准： GB12706·2 -91 额定电压 35KV 及以下铜芯、铝芯塑料绝缘电力电缆、聚氯乙烯绝缘电力电缆3、使用特性： 1）电缆导体的最高额定温度为70℃。
2）短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160℃。
3）敷设电缆时的环境温度应不低于0℃，最小弯曲半径应不小于电缆外径的10 倍。
4、型号、名称和使用范围型号名称使用范围铜芯铝芯VV VLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、管道内、隧道内VY VLY 聚氯乙烯绝缘聚乙烯护套电力电缆敷设在室内、管道内、管道中VV22 VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆敷设在地下，能承受机械外VV23 VLV23 聚氯乙烯绝缘钢带铠装聚乙烯护套电力电力作用缆6、生产范围型号型号芯数标称截面 mm2 铜芯铝芯VV VY - 1 1.5-300 - VLV VLY 1 2.5-300 VV22 VV23 VLV22 VLV23 1 10-300 VV VY - 2 1.5-185 - VLV VLY 2 2.5-185 VV22 VV23 VLV22 VLV23 2 4-185 VVVY - 3 1.5-185 - VLV VLY 3 2.5-185 VV22 VV23 VLV22 VLV23 3 2.5-240VV22 VV23 VLV22 VLV23 3 2.5-300VV22 VV23 VLV22 VLV23 3 4-185VV VY VLV VLY 3+1 4-185 VV22 VV23 VLV22 VLV23 3+1 4-185 VV VY VLV VLY 4 4-185 VV22 VV23 VLV22 VLV23 4 4-185VV22 VV23 VLV22 VLV23 4 4-240VV22 VV23 VLV22 VLV23 4 4-300交联聚乙烯绝缘电力电缆1、产品用途：本产品适用于额定电压（U0/U）为 3.6/6至26/35KV电力线路，供输配电能之用。
